Бензопила штиль регулировка карбюратора

Как отрегулировать карбюратор на китайском инструменте

Разберемся, как правильно регулировать карбюратор на китайской бензопиле разных марок. Принцип настройки аналогичен тому, который был описан в материале выше. Для начала нужно осмотреть инструмент, и выявить наличие регулировочных винтов. Обычно винт T расположен сверху, а винты L и H ниже. Для доступа к этим винтам не всегда нужно снимать защитную крышку или кожух.

Если на китайской бензопиле имеется другое количество винтов, то исходя из их числа, нужно осуществлять соответствующую настройку. Устройство и принцип работы всех бензопил разных марок и производителей примерно одинаков, поэтому и с регулировкой не будут возникать проблемы.

https://youtube.com/watch?v=GHXs7CY-gwU%3F

Справка!

Карбюратор бензопилы деталь топливной системы бензопилы, предназначенная для тумана бензина с воздухом и распределения подачи этой топливной смеси на цилиндр двигателя.

Заметка: бензин с воздухом в пропорции 1:14, т.е. 1 часть бензина с маслом смешивается с 14 частями воздуха, а регулировка карбюратора бензопилы обеспечивает правильное соотношение этих компонентов топливной смеси.

Карбюратор любой бензопилы рано или поздно требует регулировки, процедура необходима из-за нескольких причин. Например, бензопила глохнет при работе или вовсе не заводиться. Простая чистка и регулировка может помочь решить проблему. Бензопила Stihl 250 имеет вполне стандартный карбюратор, поэтому процедура настройки будет несложной. Рассмотрим подробно весь процесс.

Когда нужно чистить карбюратор?

Определяется это по состоянию вашей свечи, в нормальном состоянии электроды должны быть кирпично-серого оттенка. Расстроенный карбюратор покажет черную свечу (обогащенная смесь) или со слишком белым налетом (бедная смесь).

Устройство карбюратора Штиль 250 предполагает расположение основного винта со стороны глушителя, это и есть винт, регулирующий качество смеси. Стандартно в магазине продают бензопилу с открученным винтом на 1 оборот, это считается нормой до определенного срока эксплуатации. Чтобы смесь стала богатой, придется немного выкрутить винт, бедная смесь будет при закручивании винта. Обогащение смеси в карбюраторе бензопилы говорит о большей подаче топлива в карбюратор, при этом воздуха подается меньше. Бедная смесь характерна обратным процессом.

Достоинства и недостатки

Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.

У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.

Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
   Под мембраной должно быть все чисто
   На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

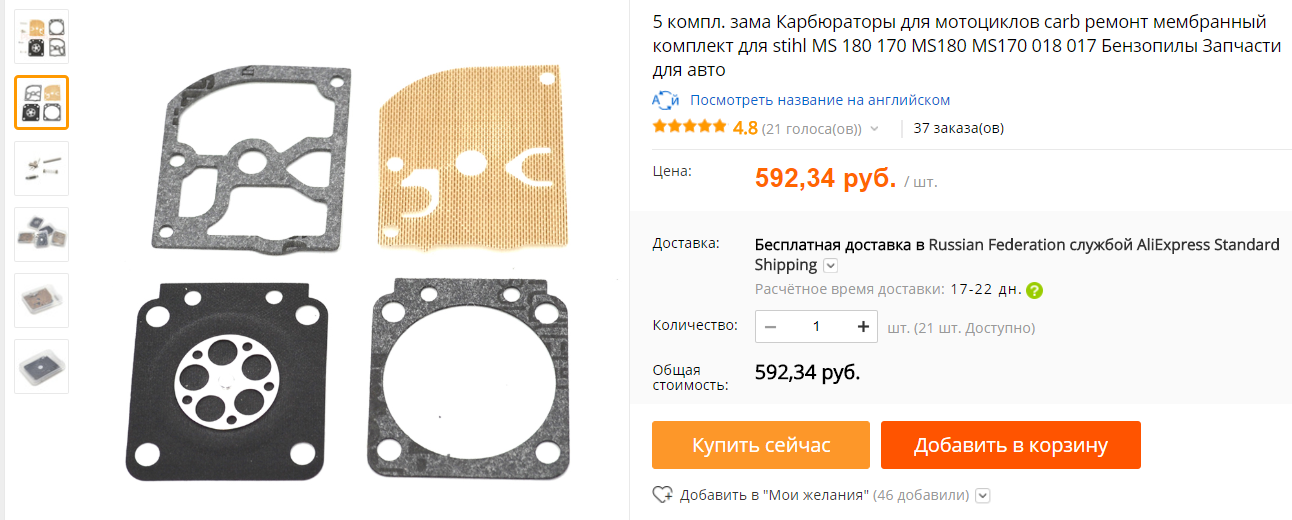

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Порядок и последовательность разборки и регулировки карбюратора бензопилы Stihl 180

Подготовительные работы

Прежде всего необходимо уяснить, что карбюратор любого двигателя — это узел, в который сходятся потоки воздуха и бензина. Поэтому для нормальной его работы эти потоки должны приходить в исправном, не забитом виде. Кроме того, продукты сгорания в двигателе должны свободно покидать камеру через глушитель. Поэтому каждый раз, перед ремонтом и настройкой карбюратора в обязательном порядке проверяем:

• Воздушный фильтр на впуске;
• Снимаем и чистим глушитель;
• Проверяем отсутствие проблем с топливной системой — шланги подачи, исправность работы бензобака (работа сапуна компенсации пониженного давления, смотри выше);

В принципе, даже не так жизненно необходимо крутить обороты холостого хода. Исправные элементы уже дадут нормальные характеристики работы.

Снятие карбюратора

Лучше всего процесс снятия показан на приложенном внизу видео. Там же продемонстрированы основные минимальные шаги для того, чтобы привести узел в рабочее состояние. Схематично этот процесс выглядит так: снять крышку, тяги, выкрутить агрегат.

Замена и проверка мембран

Значительная часть проблем с узлом связана с задубевшими или неисправными мембранами карбюратора. Проще всего их заменить, если это давно не делалось. В мастерских магазинах или на Алиэкспрессе продаются целые ремкомплекты (стоимость их около 200 рублей), содержащие все необходимые мембраны. Иногда за сумму порядка 600 рублей можно купить себе запчастей на весь срок эксплуатации бензопилы (см. рис.).

Причем конкретно в этом случае в комплект входят и коромысло с иглой, которые также подвержены износу и в некоторых случаях требуют замены. Одним словом, за цену нового узла можно ремонтировать старый практически неограниченное количество раз. Если считать что пять — это на самом деле пожизненный набор.

Вариант ремонта и прочистки карбюратора без применения ремкомплектов

В некоторых случаях отличные результаты дает следующий метод — вынимаем карбюратор, снимаем все мембраны (сверху и снизу), а затем то, что осталось, оставляем отмокать в ацетоне на несколько часов. Зачастую в жиклеры и каналы просто попадают посторонние предметы и вещества (иногда там находят, например, следы герметиков!). Поэтому простая прочистка дает отличный эффект. Без расходов и замен мембран. Хотя решение о их замене необходимо принимать по месту, руководствуясь их состоянием.

Устройство карбюратора

На рис. 1 показан современный карбюратор для бензопилы производства Германии «Штиль 250. Он представляет собой узел величиной с половину человеческого кулака. Производителем механизма является компания Walbro, Тайвань. Материал корпуса – нержавеющий стальной сплав. В низу устройства закреплена заслонка, обеспечивающая равномерную подачу топливно-воздушной смеси на камеру сгорания двигателя.

Рис. 1. Карбюратор для бензопилы «Штиль».

Здесь же выполнены отверстия для крепления узла к корпусу силового агрегата. Между фланцами подачи смеси и камеры сгорания двигателя установлена уплотнительная прокладка. Под штоком дроссельной заслонки расположен ускорительный насос. Он представляет собой небольшой поршенек с резиновым колечком.

На передней части корпуса находится ряд удобных для пользования подпружиненных регулировочных винтов:

холостого хода;

максимальные обороты;

количество смеси;
качество смеси.

Регулировка карбюратора бензопилы штиль производится именно этими винтами.

Главной инновационной особенностью карбюратора для бензопилы штиль 250 является устройство подогрева. Во избежание замерзания механизма при работе на протяжении зимнего периода он оснащен специальной системой, осуществляющей предварительный подогрев стального корпуса во время работы. Для этого агрегат переводится на зимний режим эксплуатации.

Корпус обдувается подогретым воздухом, всасываемым от двигателя. Подобный режим работы механизма предотвращает обледенение, замерзание жиклеров, обеспечивает нормальную подачу топливно-воздушной смеси. При переходе на летнюю эксплуатацию заслонка подачи горячего воздуха закрывается. Летний режим характеризуется естественным охлаждением агрегата.

Характеристики бензопилы штиль 250

Производитель	STIHL	STIHL	STIHL	STIHL	STIHL
Модель	360	250	440	341	361
Объем цилиндра, см³	61,5	50,2	70,7	59	59
Мощность, кВт	3,4	2,6	4,0	3,1	3,4
Максимальные об.без нагрузки, Шин	13500	14000	13500	13500	14000
Крутящий момент, Nm	3,7	2,7	4,50	3,6	3,7
Вибрация на трубчатой рукоятке, м/сек 2	3,5	3,4	4,2	3,1	2,9
Вибрация на задней ручке, м/сек 2	5,5	4,3	4,5	3,1	3,6
Объем топливного бака, л	0,63	0,47	0,78	0,69	0,69
Объем масляного бака, л	0,32	0,32	0,40	0,33	0,33
Удельный вес, кг/кВт	1,7	1,8	1,5	1,8	1,6
Вес без реж. инструментов, кг	1,7	4,7	5,9	5,5	6,6

Неисправности и их устранение

Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.

Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.

Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях

Почему не заводится

Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:

• отсутствие топлива в бензобаке;
• тумблер остановки не переведен в рабочее положение;
• зажат предохранительный тормоз;
• засорен или не отрегулирован карбюратор;
• неисправна система зажигания.

Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.

Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.

К неисправностям топливной системы приводят:

• засорение жиклеров карбюратора;
• засорение топливного фильтра;
• нарушение целостности топливных шлангов;
• неправильная настройка;
• потеря герметичности картера (неисправность сальников коленвала или прокладок картера).

Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.

Двигатель глохнет при нажатии на газ в таких случаях:

• неправильная регулировка или засорение жиклеров;
• срабатывание автоматического тормоза;
• излишнее натяжение цепи.

Бензопила глохнет под нагрузкой, в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.

Как отрегулировать бензопилу

Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.

Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.

Для регулировки карбюратора на нем имеется 3 винта:

• Т — регулировка холостого хода;
• L — винт количества топлива для регулировки мощности на низких и средних оборотах;
• H — винт качества для регулировки максимальных оборотов.

Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:

1. Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
2. Запустите бензопилу и дайте ей прогреться 10-15 минут.
3. Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
4. Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
5. Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.

Система зажигания, за исключением свечей, выходит из строя редко.

Если не смазывается цепь

Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.

Как отрегулировать карбюратор на бензопиле?

С завода все пилы идут с отрегулированным карбюратором.

И, поскольку он защищен пластиковым корпусом, длительное время не нуждается в дополнительных регулировках. А вмешиваться в его работу следует только тогда, когда пила при гарантированно исправной цилиндро-поршневой группе начинает глохнуть, чему причиной чаще всего бывает недостаток топлива и как следствие этого – переизбыток воздуха.

Вторым симптомом плохой работы карбюратора является перерасход топлива и усилившийся дымный выхлоп, свидетельствующий о переизбытке бензина в смеси. В этом случае, прежде чем лезть к карбюратору, следует почистить (или заменить) воздушный фильтр и убедиться, что причина не устранилась.

Иногда нарушение регулировки карбюратора происходит постепенно, вследствие повышенной вибрации инструмента, в результате которой регулировочные винты могут провернуться от первоначальных положений.

В первую очередь, еще до снятия и разборки карбюратора, следует попробовать отрегулировать его. Для этого:

1. Начинать регулировку карбюратора следует с винта L, настраивающего подачу топлива на низких оборотах. Его вращением следует добиться самых высоких оборотов. Обороты повышаются при закручивании этого винта.

2. Далее винтом Н нужно отрегулировать качество смеси. Если пила дымит – это признак богатой смеси, а если визжит – бедной. В первом случае винт Н следует закручивать, а во втором – наоборот. С этим винтом следует быть очень аккуратным, его неправильная регулировка может даже вывести пилу из строя. Его ни в коем случае нельзя сильно закручивать.

3. Завершает регулировку настройка холостого хода, который устанавливается винтом Т. При высоких оборотах кулачки сцепления находятся в разведенном состоянии и пильная цепь движется. Винт Т регулирует упор регулятора заслонки снаружи и не входит внутрь карбюратора. Не стоит держать слишком низкие обороты двигателя, при этом увеличиваются нагрузки на кривошипно-шатунный механизм, но и цепь на холостом ходу обязана гарантированно останавливаться. Этот винт в некоторых пилах может иметь другое буквенное значение.

Часть карбюраторов изначально имеют только одну настройку – холостого хода, в них качество смеси задано параметрами жиклеров и заводскими настройками изначально. Видео регулировки холостого хода на таких карбюраторах также подходит для всех других типов аналогичных устройств:

А нарушение режимов работы пилы без винтов регулировки оборотов и качества смеси может свидетельствовать о том, что его необходимо ремонтировать или хотя бы чистить.

Остается добавить, что окончательную регулировку следует производить только на прогретой пиле, проработавшей не менее 10 минут.

Алгоритм снятия и установки

В случаях, когда необходима чистка карбюратора Штиль 180 или его разборка, для начала потребуется снять узел с бензопилы. Делать это необходимо с соблюдением определенного алгоритма действий:

1. Надеть защитный чехол для бензопилы на шину.
2. Снять верхнюю крышку бензопилы.
3. Открутить две гайки крепления воздушного фильтра и карбюратора.
4. Снять корпус воздушного фильтра.
5. Отсоединить провод от рычага управления двигателем.
6. Аккуратно вынуть рычаг из посадочного места в корпусе, одновременно отсоединив от него тягу воздушной заслонки.
7. Потянуть карбюратор на себя и отсоединить подачу топлива, а также тягу дроссельной заслонки.

Для облегчения демонтажа, можно дополнительно раскрутить заднюю рукоятку и отсоединить тягу дроссельной заслонки сначала от нее, а потом только от карбюратора. Это может потребоваться, т. к. без определенного опыта отсоединить тягу от карбюратора достаточно проблематично и проще сначала разбирать ручку.

Устанавливать деталь на место, следует выполняя обратный порядок алгоритма.

При снятии и установке рычага управления двигателем бензопилы, стоит быть предельно внимательным, т. к. посадочное место на корпусе пилы, является слабым звеном пилы, и очень часто малоопытные пользователи его ломают.

Симптомы неисправностей и поломки, при которых требуется настройка карбюратора.

О необходимости регулировки карбюратора свидетельствуют следующие признаки и неисправности:

• двигатель заводится с натугой и практически мгновенно глохнет;
• расход бензина чрезмерно большой, выхлоп слишком густой, горючая смесь в цилиндре полностью не сгорает;
• сбиты заводские настройки карбюратора бензопилы (вследствие вибраций либо неудачных попыток регулирования);
• неисправности воздухоочистительной системы, приведшие к попаданию частиц мусора в распределяющий топливную смесь механизм;
• значительный износ поршневой группы — настройка карбюратора в этом случае выступает в качестве временной меры.

Понятно, что при попадании грязи в топливную систему одной настройкой проблему не решить — нужна её промывка. В случае же изношенности поршневой требуется капитальный ремонт. Однако во всех этих случаях также проводится и настройка карбюратора.

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Регулировка карбюратора бензопилы штиль 250

Рис. 2. Регулировка карбюратора бензопилы Штиль 250.

Пошаговая регулировка карбюратора Штиль МС 250 со счетчиком оборотов осуществляется в следующей последовательности:

1. Заглушить двигатель, винты H и L следует закрутить до упора, затем вывернуть оба на один оборот.
2. Двигатель завести, прогреть. На максимальных оборотах винтом Н добиться максимальной частоты коленчатого вала 14000 об/мин, зафиксированной тахометром либо счетчиком оборотов двигателя. Удерживать максимальные обороты двигателя не более 10 секунд.
3. Болтом LA упора холостого хода добиться начала движения цепи. После этого повернуть болт LA на ¼ оборота против часовой стрелки.
4. Проверить разгон механизма бензопилы Штиль 250. Регулировка карбюратора продолжается, если обороты холостого хода неустойчивы или бензопила разгоняется недостаточно. Винт L необходимо слегка повернуть против часовой стрелки. Пила при этом должна быстро набрать обороты, устойчиво функционировать на холостом ходу. Окончательно подкорректировать работу винтом LA. По тахометру холостой ход должен соответствовать каталожному значению 2800 об/мин.

Аналогично производится регулировка карбюратора бензопилы Штиль 211 своими руками.

В своей статье автор максимально подробно осветил все детали регулировки всем знакомого механизма производства Германии под названием пила Штиль 250. Регулировка карбюратора несложная и доступная каждому домашнему мастеру. Выполняя рекомендации, изложенные автором статьи, каждый может настроить свою бензопилу Штиль 250 и наслаждаться ее безупречной работой.

Соотношение топливной смеси

Моторное масло для двухтактных двигателей STIHL 1:50:

1:50 = 1 часть масла + 50 частей бензина

другие марочные моторные масла для двухтактных двигателей классификации ТС:

1:25 = 1 часть масла + 25 частей бензина

Примеры соотношений топливной смеси:

Количество бензина	STIHL — масло для двухтактных двигателей	Другие моторные масла спецификации 2Т-ТС
литры	литры	(см³)	литры	(см³)
1	0.02	(20)	0.04	(40)
5	0.10	(100)	0.20	(200)
10	0.20	(200)	0.40	(400)
15	0.30	(300)	0.60	(600)
20	0.40	(400)	0.80	(800)
25	0.50	(500)	1.00	(1000)

Если остались вопросы, по регулировке, посмотрите видеоинструкцию по регулировке карбюратора на бензопиле Штиль 230 и 250:

Двигатель внутреннего сгорания работает, сжигая предварительно подготовленную смесь из воздуха, масла и бензина. Регулировка карбюратора бензопилы нужна, чтобы приготовить смесь в необходимой пропорции. От работы карбюратора зависит, будет ли двигатель работать с заявленной мощностью или заглохнет.

Независимо от компании изготовителя, принцип и порядок работы карбюратора двигателей внутреннего сгорания одинаков. Для смешения воздуха и горючего, карбюратор представляет прибор, включающий:

• воздушную трубку с сужением;
• систему подачи топлива;
• регулирующую воздушную заслонку.

Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе возникает разряжение. В результате вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей топлива двигателей внутреннего сгорания.

Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, в зависимости от степени разряжения. Открываем воздух – поступает больше топлива, двигатель увеличивает обороты. Правильное соотношение горючей смеси зависит от точной регулировки карбюратора бензопилы. Если в топливе много воздуха, мощность падает, смесь называют обеднённой. При недостатке воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выхлоп несгоревшего горючего. Это говорит, что смесь перенасыщенная.

Признаки хорошей работы карбюратора бензопилы:

• двигатель работает ровно, напоминая по звуку четырехтактный;
• быстрый набор оборотов;
• на холостом ходу цепь не прокручивается.

Неисправности и ремонт

В процессе длительной эксплуатации бензопила ломается, давайте посмотрим, какие неисправности с карбюратором пилы Stihl MS 250 встречаются чаще всего и как их устранить своими руками.

Вытягивание шпилек

Карбюратор для бензопилы Stihl MS 250 крепится к корпусу цилиндра двигателя на двух шпильках с резьбой М6. При длительной эксплуатации, карбюратор раз от раза снимается для прочистки и замены изношенных деталей, поэтому резьба на шпильках может повредиться.

Замена шпилек на новые занимает очень мало времени. Обычно в ремкомплекте такие резьбовые метизы не поставляются, поэтому их нужно купить в строительном магазине. Это шпилька длиной 100-120 мм с наружной резьбой М6. Гайки с фланцем для шпилек тоже лучше заменить на новые. Все эти детали лучше заменять на детали из качественной стали.

Переполнение

Если карбюратор «переливает», то это означает только одно: мембрана засохла и загрубела, поэтому ее давление на коромысло стало избыточным и неконтролируемым. Для замены мембраны нужно снять с корпуса бензопилы карбюратор, и разобрать его;

Износ патрубков

Резиновый впускной патрубок карбюратора служит для его присоединения к камере внутреннего сгорания – это топливный трубопровод. После длительного воздействия масла и бензина на резину она начинает растрескиваться и растягиваться, соединение теряет герметичность.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

• винт L – на один оборот;
• винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube
