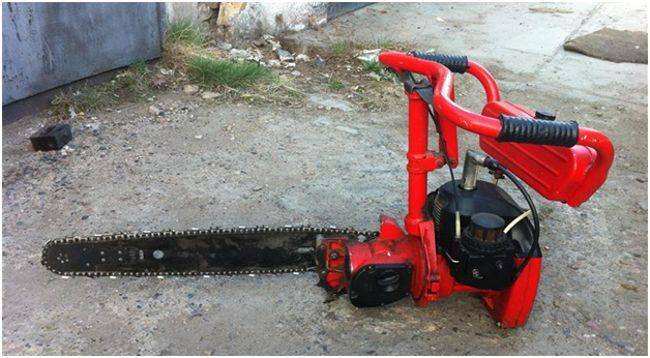

Бензопила Урал
С подробной информацией по эксплуатации бензопилы Урал можно ознакомиться, скачав инструкции представленные на сайте ниже.
Технические характеристики бензопилы Урал 2 Электрон
Сухая масса бензопилы без стартера, кг не более 11.6
Движение бензопилы при валке справа налево
Производительность пиления, см 2 с, не менее 100
Скорость резания при частоте вращения 6200+: 200 об/мин (расчетная), м/с 11
Взвешенное суммарное виброускорение на рукоятках бензопилы, м/с 2 , не более 13,67
Уровень звука дБА, не более 105
Габаритные размеры, мм длина 880, ширина 455, высота 460/500
Примечание — По заявкам потребителей бензопила может комплектоваться рамой из сплавов и стальной с соответствующим изменением массы и габаритных размеров
Двигатель
Рабочий объем цилиндра, см 3 109
Диаметр цилиндра, мм 55
Мощность двигателя после 25 часовой в эксплуатации кВт (л.с.), не менее 3,68 (5)
Частота вращения коленчатого вала максимальной мощности, об/мин 6200 ±200
Расход топлива на режиме максимальной мощности, г/кВт .ч. (г/л с. ч), не более 632 (465)
Регулировка карбюратора
Регулировка холостых оборотов двигателя бензопилы.
Регулировка производится изменением качества и количества горючей смеси, поступающей в цилиндр двигателя. Количество смеси изменяют винтом 3 (рисунок 1), ограничивающим поворот рычага управления дроссельной заслонкой 1 в сторону ее закрытия. Качество смеси изменяют винтом 1 (рисунок 2) карбюратора. При регулировке холостых оборотов двигателя следует руководствоваться следующими требованиями:
а) Двигатель должен устойчиво работать на холостом ходу, а пильная цепь не должна перемещаться по шине.
б) При работе двигателя не должно быть сильного дымления.
в) Двигатель должен иметь хорошую приемистость, т. е. при резком нажатии на рычаг управления дроссельной заслонкой он должен быстро набрать обороты.
г) Регулировку холостых оборотов рекомендуется выполнять в следующей последовательности: — пустить двигатель и прогреть его на малых и средних оборотах. Винтом 3 (рисунок 1) установить минимальные устойчивые обороты, при которых пильная цепь не перемещается по шине. Если двигатель сильно дымит (признак чрезмерно богатой смеси), то винт 1 карбюратора частично завернуть. При этом обороты двигателя повысятся, а дымность выпуска уменьшится; — после этого снова следует установить минимальные, устойчивые обороты двигателя, частично вывернув винт 3 (рисунок 1); — после данной регулировки необходимо проверить приемистость двигателя. Для этого резко нажать на рычаг управления дроссельной заслонкой на 2—3 с до упора. При этом двигатель должен быстро набрать обороты. Если двигатель глохнет или имеет «провал» мощности, т. е. медленно набирает обороты (бедная смесь), то необходимо винт 1 карбюратора частично вывернуть. Обороты двигателя уменьшатся. Для повышения оборотов холостого хода винт 3 необходимо частично завернуть. Снова проверить двигатель на приемистость; — по окончании регулировки винт 3 зафиксировать контргайками 2 (рисунок 1).
4.5.2 Регулировка двигателя на максимальную мощность
Данную регулировку следует производить после 25-часовой обкатки бензопилы в эксплуатации и после регулировки холостых оборотов двигателя. Регулировка производится винтом 2 (рисунок 2) карбюратора, путем забеднения или забогащения горючей смеси на рабочем режиме двигателя. При частичном завинчивании винта смесь забедняется, при вывинчивании — забогащается. Наивыгоднейшее положение винта 2 карбюратора определяется экспериментальным путем проверки работы бензопилы при пилении древесины. При этом следует руководствоваться следующими требованиями к работе бензопилы.
а) Двигатель бензопилы должен развивать мощность обеспечивающую высокую производительность пиления при умеренной дымности выпуска.
б) Двигатель бензопилы должен иметь хорошую приемистость, не должен перегреваться, сбрасывать обороты и останавливаться при пилении древесины (перегрев двигателя—признак чрезмерно бедной смеси и перегрузки двигателя). Из-за отсутствия опыта возможны случаи полной разрегулировки карбюратора, при этом бензопила перестает нормально работать, пуск двигателя затрудняется.
Регулировка зажигания: видео
Процесс проверки правильно выставленного зажигания на бензопилах Урал довольно прост. Особенно если четко следовать данному алгоритму:
- Двигатель пилы Урал запускается и на протяжении некоторого времени прогревается.
- Владелец инструмента определяется с наиболее стойкими поворотами шины, а после снижает обороты двигателя.
- Следующий шаг – дерганье стартера. Причем делать это надо как можно резче.
Если двигатель резко набирает обороты, стало быть, система зажигания выставлена верно. Если же этого не произошло, на данном видео вы можете увидеть весь процесс настройки.
Карбюратор является важным элементом любой бензопилы, в том числе и Урал 2 Электрон. Во многом, за счет правильной настройки зависит длительность эксплуатации двигателя и эффективность работы цепной пилы в целом.
Как собрать
После выполнения всех ремонтных работ большое значение имеет качество обратной сборки. Неправильное расположение детали может привести к поломке техники и быть небезопасным для человека.
Самая ответственная часть — сборка пильной гарнитуры. Производить ее лучше в защитных перчатках, чтобы избежать порезов от звездочек
Устанавливая цепь на шину, обратите внимание на направление кромки зубьев. Она должна идти вперед, по верху шины
Разместите механизм на ведущей звездочке. Верните крышку сцепления, закрутите гайки.
Для натяжения цепи используйте специальный ключ. Качество данной работы влияет на безопасность и эффективность эксплуатации техники в будущем. Плохо натянутая цепь слетит, а тугое натяжение грозит быстрым износом. Цепь может быть приподнята над шиной не более чем на 1 см. Проверьте вращение и затяните гайки.
Любые ремонтные работы сложной техники стоит осуществлять осторожно. Использовать для этого лучше оригинальные запасные комплектующие
Другие варианты могут негативно отразиться на сроке службы устройства. Если вы не уверены, что справитесь самостоятельно, лучше обратиться в специализированную мастерскую.
Особенно это применимо для дорогой профессиональной техники. Неверно произведенный ремонт может привести к выходу из строя всего механизма. Для предотвращения поломок старайтесь соблюдать требования инструкции по работе, вовремя обслуживайте инструмент, следите за механизмами, используйте качественное масло и горючее, заменяйте быстроизнашиваемые элементы.
Пила Урал: технические характеристики, инструкция по эксплуатации, вес и мощность, соотношение бензина и масла для бензопилы
Надежные и практичные бензопилы являются неотъемлемыми помощниками во многих производственных сферах. Они требуются для лесозаготовки, расчистки лесных зон, некоторых строительных сфер и даже для бытового использования.
Многие хозяева, проживающие в сельской местности, или же имеющие дачу в каком-либо живописном уголке, просто не мысля своей жизни без бензопилы. С ее помощью можно заготовить дрова на зиму, спилить старое дерево, выстроить гараж или баню из бруса, а также немного подзаработать, предоставив все вышеперечисленные услуги соседу, не имеющего в своем распоряжении подобного агрегата.
Бензоинструмент бренда Урал давно пользуется популярностью среди населения. Многие не желают переплачивать за мнимое превосходство зарубежных фирм производителе и стремятся поддержать отечественную компанию, много лет занимающуюся продажей мощных бензопил. Прочитайте, как выбрать нужную бензопилу.
Данный бензоинструмент можно купить в ценовом диапазоне от 200 рублей до 4000 рублей в любом промышленном магазине, на базаре или заказав по Интернету, тем самым сэкономив затраты на поиски и доставку нужной продукции.
Распространенные неисправности и ремонт бензопилы Урал
В целом отечественный инструмент показал себя достаточно надежным и простым в обслуживании. Тем не менее, он также поддается поломкам, которые связаны, в основном, из-за неправильной эксплуатации пилы.
Многие новички часто не знают, как завести бензопилу Урал. Сделать это достаточно просто. Для этого следуйте по указанному алгоритму:
- залейте горючее и масло для смазки цепи, после чего несколько раз нажмите праймер для подкачки бензина;
- затем выставьте рычаг дроссельной заслонки в закрытое положение и дерните трос стартера;
- после появления характерного звука переключите рычаг дросселя в среднее положение;
- снова заведите бензопилу и дайте поработать ей около 15 секунд. После этого переведите рычаг дросселя в самый низ и нажмите рычаг газа для прогазовки. Далее можете продолжать работу с бензопилой;
- если после всех проделанных процедур пила нагревается и глохнет, значит нужно еще несколько раз нажать праймер для подкачки горючего.
Далее необходимо выяснить, как правильно обкатать новую бензопилу Урал? Для этого большой бачок агрегата заполняется бензином, смешанным с маслом, а в отдельный бачок для масла заливается смазывающий материал. После этого бензопилу следует завести и дать поработать не менее 10 минут. Затем мотор нужно заглушить и повторить процедуру. На полную обкатку инструмента должен уйти один полный бачок горючего.
Часто владельцы пилы сталкиваются с проблемой, при которой слышен звенящий стук двигателя на холостых – бензопила Урал в таком случае ремонтируется достаточно просто. Для этого нужно осмотреть цилиндр – вероятно, он был поврежден при обратном ударе. Устранить неисправность можно путем выравнивания стенок цилиндра. Если он не поддается ремонту, и пила не заводится, то придется покупать новый цилиндр.
Далее нужно изучить, как отрегулировать карбюратор на бензопиле Урал? Для этого инструмент нужно завести и провернуть винт, отвечающий за работу пилы на холостом ходу. Проворачивание винта по часовой стрелке повысит обороты мотора, а против стрелки уменьшит их. Регулировка карбюратора бензопилы Урал должна выполняться после каждых 25 использованных баков с топливом.
- Заведите мотор и прогрейте его на малых оборотах;
- Выставьте наиболее устойчивые повороты шины без движения цепи по ней;
- После этого выставьте минимальные обороты;
- Резко нажмите на рычаг газа. Если обороты мотора мгновенно повысились, значит, зажигание выставлено правильно.
Очень частый вопрос новичков заключается в том, можно ли бензопилу Урал заправлять 92 бензином? Производитель советует заливать 80-ый бензин, поэтому топливно марки АИ-92 не подходит для эксплуатации инструмента. Из-за этого вопрос о том, как перевести на 92 бензин пилу Урал становится одним из самых задаваемых. Для решения этой задачи бензопилу потребуется оснастить новыми клапанами и поршнем. Приобрести их можно в любом магазине по продаже автозапчастей. После замены можно уверенно заливать 92-ое топливо, не переживая за преждевременный износ мотора.
Бензопила Урал БП 3800 – параметры популярной модели
Этот бензоинструмент марки Урал оснащен всеми необходимыми опциями, обеспечивающими стабильную эксплуатацию модели под высокими нагрузками. В заводское оснащение фирменной популярной пилы входят надежный бензомотор, высокоточная система смазки режущих органов, эффективная доработанная антивибрационная демпферная система непрерывного гашения колебаний и предварительно усиленный механический инерционный механизированный тормоз.
Параметры:
- мощность – 5,16 л. с.;
- длина фирменной шины – 45 см;
- шаг заводской цепи – 0,325″;
- вес вместе с гарнитурой – 6,45 кг.
Пила комплектуется интеллектуальной системой принудительного впрыска топлива, обеспечивающей его непрерывную подачу для стабильной работы инструмента в любых эксплуатационных условиях.
Эксплуатационное руководство к бензопиле Урал 2Т Электрон
Инструкция является неизменным спутником бензопилы Урал — это паспорт цепной пилы, где собрана полная информация об инструменте:
- Устройство и схемы бензопилы Урал.
- Этапы сборки инструмента.
- Комплектация.
- Требования безопасности при пилении и во время обслуживания бензопилы.
- Таблица с характеристиками модели 2Т Электрон.
- Последовательность введения бензоинструмента в эксплуатацию.
- Инструкция по запуску цепной пилы.
- Период приработки двигателя бензопилы.
- Способы и приемы пиления.
- Проведение технического обслуживания бензопилы Урал 2Т Электрон.
- Перечень возможных неисправностей, причин их возникновения и способы устранения.
Цепная пила Урал 2Т Электрон, устройство, рабочие схемы
На фото показано как устроен легендарный агрегат, также мы видим перечень его основных узлов:
Устройство бензопилы Урал 2Т Электрон
Ниже представлена схема зажигания:
Комплектация Урала 2Т Электрон
Стандартный комплект поставки состоит из:
- бензомотор на 5,5 л. с.;
- рама и рукоятки;
- пусковой тросик;
- топливный бак;
- бензопровод;
- муфта сцепления;
- система активизации силового агрегата;
- система зажигания;
- кнопка запуска;
- свеча зажигания;
- глушитель;
- распилочный узел;
- коробка;
- эксплуатационное руководство.
Меры безопасности при работе с цепной пилой
- Обязательно использовать средства индивидуальной защиты (перчатки, очки, беруши/наушники, маска) и удобные одежду и обувь.
- Заливать только свежее топливо. Заправку производить вдали от рабочей зоны.
- Курение возле бензопилы Урал 2Т Электрон категорически запрещено.
- Следить за состоянием цепи, не пилить тупой цепью.
- Проводить обслуживание бензоинструмента при выключенном моторе.
- Убрать из зоны действий посторонних.
- Изучить способы и приемы работы с бензоинструментом.
Последовательность введения в эксплуатацию бензопилы Урал 2Т Электрон
- Бензопила собирается в единую конструкцию.
- Монтируется режущий узел, натягивается цепь.
- Готовится топливная смесь.
- Готовое топливо заливается в бак.
- Картер цепной пилы заправляется обычным моторным маслом 10В40.
- Еще раз проверяются все крепежи.
- Выполняется запуск мотопилы.
- Проверяются холостой ход и подача смазки.
- В обязательном порядке проводится обкатка двигателя.
Как приготовить топливную смесь для Урала 2Т Электрон
Сколько бензина и масла требуется, чтобы приготовить качественную смесь для Урала 2Т Электрон? Ранее топливная смесь готовилась из бензина АИ-72 и моторного масла для двухтактных моторов. Сегодня 72-й бензин заменяют на 92-й (72 снят с производства), масло берется любое для 2-х тактных моторов. В обкаточный период топливная смесь готовится в следующем соотношении: 1/15. Карбюратор изначально настроен на обкатку, где используется более обогащенное топливо. После ее проведения необходимо снова отрегулировать карбюратор, настроив его на менее обогащенное топливо с соотношением масла к бензину 20/1.
Обкаточный период
Обкатка Урала проводится в 2 этапа:
- Четыре полных бака обогащенной топливной смеси выпаливаются на холостом ходу.
- На следующий день и на протяжении 25 часов бензопилу обкатывают с минимальными нагрузками.
- По окончании обкаточного периода меняется в картере масло, карбюратор настраивается под новый режим.
Цепная мотопила Урал 2Т Электрон, техническое обслуживание
Выделим основные моменты обслуживания:
- Регулярные очистительные работы:
- очистка корпуса;
- режущего узла;
- звездочек;
- карбюратора;
- свечи зажигания;
- фильтра.
- Смазка узлов и механизмов.
- Заточка цепи прямо на шине после каждого пиления.
- Регулировка (при необходимости).
Скачать руководство по эксплуатации
Причины и способы устранения неисправностей бензопилы Урал 2Т Электрон
- Бензопила не хочет заводиться:
- закончилась топливная смесь;
- некачественная смесь;
- зажигание не настроено;
- засорен или не настроен карбюратор;
- требуется чистка фильтра;
- свеча не работает;
- не подключен высоковольтный кабель.
- Дым валит:
- Бензопила сильно визжит при работе:
- топливо обедненное.
- Пила глохнет при нагрузках:
- требуется регулировка карбюратора;
- необходимо заменить смесь;
- почистите фильтр, свечу, карбюратор.
- Сильный стук, визг, посторонние шумы при работе:
- Работа с натугой, мелкая стружка на выходе:
Видео обзор регулировки карбюратора на бензопиле:
Видео
Видео обзор регулировки зажигания на бензопиле:
Видео
Что можно сделать из бензопилы Урал – учимся у народных умельцев
Наверняка каждый владелец отечественного инструмента пытался изготовить какие-то самоделки из бензопилы Урал. Сделать это гораздо проще, чем кажется, ведь пила обладает простой конструкцией и высокой мощностью. Ниже рассмотрим особенности изготовления наиболее популярных самоделок, которые, несомненно, пригодятся в хозяйстве. К самым простым и полезным изделиям относится:
Трицикл из бензопилы Урал – это интересное транспортное средство можно использовать для прогулок или поездок по грибы. Мощность от мотора на колеса в этой конструкции передается при помощи цепи, которую можно «одолжить» у старого велосипеда. Помимо мотора и цепи понадобится рама, которую можно сварить из старых кусков арматуры. К раме крепятся три колеса – одно впереди, и два сзади. В передней части крепится руль, который служит основным органом управления. По такому же принципу умельцы делают мопед. Единственная разница заключается только в том, что он передвигается на двух колесах;
Пилорама из бензопилы изготавливается при помощи направляющей, по которой движется рама с жестко закрепленной бензопилой. Если вы оснастите эту конструкцию 4-ма подъемными крепежами, то вы сможете фиксировать толщину бруса, который распиливаете.Самодельная пилорама относится к наиболее простым и полезным изделиям, создание которой по силам даже новичкам;
- Лодочный мотор станет незаменимым атрибутом для любителей рыбалки. Основное задание владельца пилы заключается в передаче крутящего момента мотора на винт, который и будет приводить в движение лодку.Для этого придется изготовить прочный переходник, который будет устанавливаться между ведущей шестерней пилы и гребным валом;
Снегоход из бензопилы представляет собой более сложное устройство, так как к его рулю потребуется подключить сцепление и газ, а также изготовить амортизирующую подвеску для несущей рамы.С целью повышения тяги на приводном валу необходимо установить шестеренку, которая бы имела диаметр больше, чем диаметр звездочки привода пилы.Сделав это, самодельный агрегат станет более проходимым, и его можно будет использовать на участках с разной толщиной снежного покрова;
- Мотобур поможет подготовить ямы при строительстве свайного фундамента и станет незаменимым помощником во время зимней рыбалки. Так как это устройство эксплуатируется на низких оборотах, то с целью адаптации двигателя пилы необходимо воспользоваться червячным редуктором, и подключить его к шнеку;
Картинг – это небольшое, но достаточно шустрое транспортное средство используется на ровных асфальтированных дорогах с крутыми виражами. Для его изготовления потребуется сварить прочную раму и закрепить в ней сиденье для водителя. Рулевое колесо можно взять от любого автомобиля ВАЗ и подключить его к передним колесам через ведущую звездочку.Задние колеса будут ведомыми элементами, поэтому к ним рулевое управление подключать не нужно. Для завершения конструкции потребуется простая выхлопная система с трубой и экраном, защищающим водителя от переработанных газов.
Как видим, вариантов применения бензопилы довольно много. Это позволяет эффективно использовать инструмент не только по его прямому назначению, но и для решения других хозяйственных задач.
Эксплуатационное руководство к бензопиле Урал 2Т Электрон
Инструкция является неизменным спутником бензопилы Урал — это паспорт цепной пилы, где собрана полная информация об инструменте:
- Устройство и схемы бензопилы Урал.
- Этапы сборки инструмента.
- Комплектация.
- Требования безопасности при пилении и во время обслуживания бензопилы.
- Таблица с характеристиками модели 2Т Электрон.
- Последовательность введения бензоинструмента в эксплуатацию.
- Инструкция по запуску цепной пилы.
- Период приработки двигателя бензопилы.
- Способы и приемы пиления.
- Проведение технического обслуживания бензопилы Урал 2Т Электрон.
- Перечень возможных неисправностей, причин их возникновения и способы устранения.
Цепная пила Урал 2Т Электрон, устройство, рабочие схемы
На фото показано как устроен легендарный агрегат, также мы видим перечень его основных узлов:
Устройство бензопилы Урал 2Т Электрон
Ниже представлена схема зажигания:
Комплектация Урала 2Т Электрон
Стандартный комплект поставки состоит из:
- бензомотор на 5,5 л. с.;
- рама и рукоятки;
- пусковой тросик;
- топливный бак;
- бензопровод;
- муфта сцепления;
- система активизации силового агрегата;
- система зажигания;
- кнопка запуска;
- свеча зажигания;
- глушитель;
- распилочный узел;
- коробка;
- эксплуатационное руководство.
Меры безопасности при работе с цепной пилой
- Обязательно использовать средства индивидуальной защиты (перчатки, очки, беруши/наушники, маска) и удобные одежду и обувь.
- Заливать только свежее топливо. Заправку производить вдали от рабочей зоны.
- Курение возле бензопилы Урал 2Т Электрон категорически запрещено.
- Следить за состоянием цепи, не пилить тупой цепью.
- Проводить обслуживание бензоинструмента при выключенном моторе.
- Убрать из зоны действий посторонних.
- Изучить способы и приемы работы с бензоинструментом.
Последовательность введения в эксплуатацию бензопилы Урал 2Т Электрон
- Бензопила собирается в единую конструкцию.
- Монтируется режущий узел, натягивается цепь.
- Готовится топливная смесь.
- Готовое топливо заливается в бак.
- Картер цепной пилы заправляется обычным моторным маслом 10В40.
- Еще раз проверяются все крепежи.
- Выполняется запуск мотопилы.
- Проверяются холостой ход и подача смазки.
- В обязательном порядке проводится обкатка двигателя.
Как приготовить топливную смесь для Урала 2Т Электрон
Сколько бензина и масла требуется, чтобы приготовить качественную смесь для Урала 2Т Электрон? Ранее топливная смесь готовилась из бензина АИ-72 и моторного масла для двухтактных моторов. Сегодня 72-й бензин заменяют на 92-й (72 снят с производства), масло берется любое для 2-х тактных моторов. В обкаточный период топливная смесь готовится в следующем соотношении: 1/15. Карбюратор изначально настроен на обкатку, где используется более обогащенное топливо. После ее проведения необходимо снова отрегулировать карбюратор, настроив его на менее обогащенное топливо с соотношением масла к бензину 20/1.
Обкаточный период
Обкатка Урала проводится в 2 этапа:
- Четыре полных бака обогащенной топливной смеси выпаливаются на холостом ходу.
- На следующий день и на протяжении 25 часов бензопилу обкатывают с минимальными нагрузками.
- По окончании обкаточного периода меняется в картере масло, карбюратор настраивается под новый режим.
Цепная мотопила Урал 2Т Электрон, техническое обслуживание
Выделим основные моменты обслуживания:
- Регулярные очистительные работы:
- очистка корпуса;
- режущего узла;
- звездочек;
- карбюратора;
- свечи зажигания;
- фильтра.
- Смазка узлов и механизмов.
- Заточка цепи прямо на шине после каждого пиления.
- Регулировка (при необходимости).
Скачать руководство по эксплуатации
Причины и способы устранения неисправностей бензопилы Урал 2Т Электрон
- Бензопила не хочет заводиться:
- закончилась топливная смесь;
- некачественная смесь;
- зажигание не настроено;
- засорен или не настроен карбюратор;
- требуется чистка фильтра;
- свеча не работает;
- не подключен высоковольтный кабель.
- Дым валит:
- Бензопила сильно визжит при работе:
- топливо обедненное.
- Пила глохнет при нагрузках:
- требуется регулировка карбюратора;
- необходимо заменить смесь;
- почистите фильтр, свечу, карбюратор.
- Сильный стук, визг, посторонние шумы при работе:
- Работа с натугой, мелкая стружка на выходе:
Видео обзор регулировки карбюратора на бензопиле:
Видео
Видео обзор регулировки зажигания на бензопиле:
Видео
Бензопила заводится и глохнет
В случаях когда инструмент глохнет сразу после того как мотор завёлся, это может указывать на проблемы с тормозом цепи или недостаточном количестве смазки силового агрегата. В первую очередь нужно проверить уровень масла — если его недостаточно, то долив жидкость, проблема будет решена. Но иногда уровень в пределах нормы, а мотор всё равно глохнет. Это значит, что проблема, скорее всего, заключается в трубке, по которой масло поступает в смазывающий механизм.
Также, бывает, неполадка скрывается в карбюраторе. Возможно, его необходимо отладить в соответствии с инструкцией к мотопиле. Но если карбюратор сильно засорён или сломан лучше не пытаться восстановить его работоспособность самостоятельно — обратитесь к профессиональному мастеру.
Иногда пила не может нормально запуститься, из-за слишком низкого уровня топлива — при наклоне инструмента жидкость оттекает от всасывающей трубки.
Почему бензопила глохнет под нагрузкой
Иногда мотопила неспособна нормально функционировать при нагрузке. Чаще всего это вызывается неправильной регулировкой или негерметичностью карбюратора. Кроме того, причиной данной проблемы может быть подсос воздуха через прокладку карбюратора или сальники коленчатого вала. Инструмент, неспособный функционировать под нагрузкой, также не может уверенно удерживать обороты холостого хода.
Диагностика начинается с проверки карбюратора и картера на герметичность. В случае выявления подсоса воздуха через сальники коленчатого вала требуется их замена. При выявлении подсоса воздуха в карбюраторе для решения проблемы требуется установка ремонтного комплекта прокладок.
Если эти действия не привели к желаемому результату и картер мотора с карбюратором герметичны, то нужно отрегулировать карбюратор.
Если под нагрузкой глохнет бензопила Хускварна, то при любых отклонениях функционирования мотора следует, прежде всего, выполнить проверку импульсного шланга, так как это является наиболее распространенной причиной поломки мотопил данной марки.

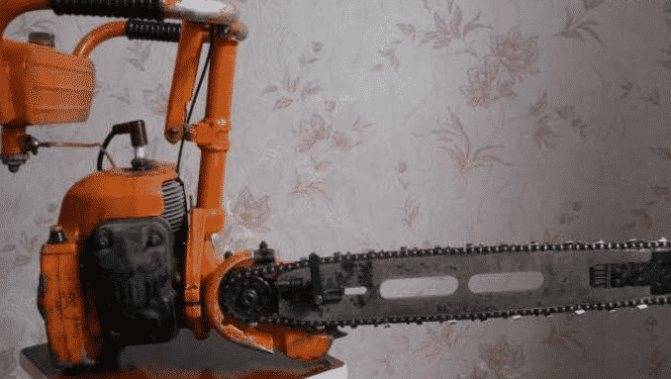

Цепь для бензопилы «Урал-2Т-Электрон»
Пильный аппарат бензопилы «Урал» основан на 46 сантиметровой шине, укомплектованной съемной пильной цепью, которая снимается с инструмента в периоды продолжительного неиспользования. В ходе эксплуатации цепь растягивается, поэтому ее приходится время от времени регулировать. Сильнее всего вытягивается новая цепь, так что за ее натяжением надо все время следить. После использования цепь требует заточки. Данная задача выполняется при помощи цилиндрического круглого напильника диаметром пять-шесть миллиметров. Чтобы добиться наилучших результатов, при заточке цепь не снимается с шины, а натяжение усиливается.
Технические характеристики
- двухтактный двигатель с одним цилиндром;
- мощность мотора 3,67 кВт или 5,5 лошадиных сил;
- частота вращения коленвала – 16200 в минуту;
- расход топлива — 632 г/кВт*ч;
- диаметр цилиндра в движке – 55 мм;
- емкость топливного бака – 1,6 литра;
- емкость для смазки — 0,24 литра;
- длина направляющей шины – 460 мм;
- количество звеньев стандартной цепи – 64 шт;
- ширина паза – 1,6 мм;
- длина пильного аппарата, полезная – 460 мм;
- габаритные размеры — 46х46х88 см;
- вес – 11,7 кг.
Нужно провести своевременную обкатку двигателя для длительной и надежной работы. Первичный запуск мотора необходимо произвести на холостом ходу без нагрузки, то есть, не используя пилу для распиловки. Причем применить обогащенный состав топливной смеси.
Для обкатки достаточно израсходовать четыре бака с горючим. После, возможно приступить к работе, но используя всю ту же богатую смесь. Это убережет двигатель от поломок, задиров цилиндра и позволит всем движущимся частям лучше приработаться.
Сколько лошадиных сил и мощность двигателя
Мотопила Урал 2 Электрон – инструмент профессионального уровня. Мощность мотора после рекомендуемой 24-часовой обкатки составляет 5,5 лошадиных сил. Это эквивалент 4,05 кВт, это очень хороших показатель мощности. Поэтому владельцы таких пил нередко переделывают мотор бензопилы под лодочный.
Как правильно обкатать бензопилу новую Урал?
Во время первого запуска на движущиеся элементы бензиновой пилы воздействуют чрезмерные нагрузки. Чтобы снизить давление на них и избежать преждевременной поломки, нужно произвести обкатку инструмента.
Эта процедура выполняется в такой последовательности:
Вначале потребуется приготовить свежую топливную смесь. Для бензопил Урал пропорция используемого бензина и масла должна составлять 10 мл моторного масла на 1 л бензина. Важную роль играет тип горючего. Лучше всего заправлять бензопилы Урал фирменным бензином марки АИ-92
При этом нужно обращать внимание на сезонность топлива, так как многие АЗС предлагают покупателям бензин с разными свойствами для летнего и зимнего периода;
Далее нужно залить масло для смазки цепи. Для этого в заводской комплектации бензопил Урал предусмотрен отдельный бак;
Затем оператор должен завести двигатель пилу и приступить к распиливанию тонких веток
При этом работать с инструментом нужно с интервалом по 2–3 минуты примерно на 2/3 от общей его мощности. Каждые 15–20 секунд двигатель пилы должен работать на холостых оборотах. Таким образом потребуется выработать 5–6 полных баков топливной смеси;
После этого можно переходить к распиловке более крупной древесины. На это должно быть использовано не менее 2 полных баков с топливом;
Затем нужно начинать распиловку крупных бревен.
Выполнять непродолжительную обкатку бензопилы Урал нужно непосредственно после каждого длительного простоя бензоинструмента. Это снизит риск заклинивания двигателя и существенно продлит сроки эксплуатации его цилиндро-поршневой группы.
Как отрегулировать устройство – иструкция по эксплуатации пилы
Прежде чем начать работу с новой бензопилой необходимо провести ряд мероприятий, а именно:
Расконсервация должна быть произведена следующим образом:
- вытереть насухо смазку посредством салфетки, смоченной в раствор бензина с внешних рабочих поверхностей двигателя, редуктора и самой пилы;
- достать свечу и промыть ее хорошенько в бензине, обсушить и установить на свое место;
- взять чистую салфетку и вытереть поверхность провода зажигания.
Сборка бензопилы
Сборка бензопилы
Если вы уже начали разбирать свою покупку, то точно заметили, что редуктор находится отдельно от двигателя. Итак, начнем собирать наш инструмент:
- в первую очередь произведите отсоединение частей рамы, посредством выворота винта;
- произведите установку двигателя, который должен быть поставлен в вертикальном положении на крышку (фланец) картера. Посредством фланца установить редуктор, после чего двигатель и редуктор соединить хомутом, находящимся на раме.
Как завести – об этом сейчас поговорим…
Для начала необходимо выключатель, дающий старт зажиганию, привести в действие, повернув его в рабочее положение;
Прежде чем заводить бензопилу, нужно подкачать в карбюраторный блок немного бензина;
Далее вытаскивайте подсос;
Резким движением дергаете стартер (оттяжного типа);
Помните, если дергать за пусковик медленно, раскрутка движка будет производиться медленно, а это повысит вероятность того, что свечи будет залиты и мотор не заведется;
И при всем этом нужно прогреть свечу, так как это даст возможность испариться лишней смеси топлива.
Наглядно это видно на видео:
как завести бензопилу
Регулировка карбюратора бензопилы Урал
После долгой эксплуатации пилы, могут начаться сбои в ее работе. В связи с этим следует перенастроить карбюратор.
Изначально дабы не сбить все настройки окончательно следует прочитать заводскую инструкцию к пиле. Для людей, не имеющих опыта в данном деле, категорически не рекомендуется заниматься регулировкой карбюратора, без предварительного ознакомления с технической документацией изделия.
Ознакомившись с бумагами и изучив основные положения данного процесса можно приступать к настройке.
Настройка холостого хода двигателя требует безукоризненного выполнения следующих пунктов:
- Мотор должен устойчиво работать на холостых оборотах, в то время как рабочая цепь не должна вращаться на шине.
- При нормальной работе мотора, не должно наблюдаться чрезмерного выделения дыма (выделение небольшого количества дыма будет в любом случае).
- У правильно настроенного мотора должна наблюдаться высокая приемистость. Это значит, что при резком нажатии на рычаг дросселя и удерживании его в течении 2 – 3 секунд, двигатель должен резко набрать обороты и после сброса газа, так же быстро должен вернуться в режим холостого хода.
Настройку холостого хода двигателя рекомендуется производить в таком порядке:
- Произвести запуск мотора и дать ему прогреться в течении 2 – 3 минут на малых и средних оборотах.
- При помощи винта регулировки холостых оборотов установить минимальные обороты, при которых рабочая цепь не будет вращаться. Если при этом мотор выделяет слишком много дыма, то винт регулировки качества следует немного закрутить. При этом уменьшится выделение дыма и произойдет увеличение оборотов мотора, их нужно будет вернуть в исходное значение регулировкой холостых оборотов.
- После такой регулировки следует испытать мотор на приемистость, (пример хорошей приемистости описан выше). В случае если мотор не набирает обороты, глохнет или появляется провал мощности, то необходимо винт качества смеси немного выкрутить (обогатить смесь). При этом обороты двигателя могут уменьшиться и это нормально. Затем регулировкой холостых оборотов снова вывести мотор на необходимый уровень работы и снова проверить приемистость мотора. После окончания всех настроек винт регулировки холостого хода нужно окончательно зафиксировать.
