Эффективная печь буржуйка своими руками

Изготовление буржуйки из металла

По форме такие отопительные устройства бывают круглыми и прямоугольными. При самостоятельном изготовлении печи-буржуйки рекомендуется использовать подручные материалы для устройства корпуса, что значительно упростит выполнение работ, и снизит затраты на приобретение материалов.

Буржуйка из молочного бидона

Кроме непосредственно старого бидона, потребуются пруты металла диаметром не более 6 мм, молоток и зубило, а также дымоходная труба.

Для устройства поддувала вырубается окно прямоугольной формы, которое располагают ниже горловины емкости. Края прямоугольного отверстия необходимо обработать напильником.

С использованием зубила и молотка выполняется отверстие для монтажа дымохода. Его установка подразумевает максимально плотную подгонку соединяемых деталей.

Колосниковая решетка создается из проволоки, которую изгибают в виде змейки. Ее конструкция должна обеспечивать легкий монтаж в горловине. После установки решетки внутрь бидона следует ее выровнять.

Чтобы повысить устойчивость конструкции желательно соорудить подставку с использованием стальных труб.

Для регулирования интенсивности горения топлива в качестве поддувала предусматривают заслонку. После установки буржуйке в определенном для этого месте, осуществляется подключение дымохода.

Буржуйка из трубы

Для изготовления буржуйки нередко используют отрезок трубы большого диаметра или старую бочку. Для создания колосниковой решетки применяется проволока, которая фиксируется сваркой внутри корпуса. Ниже нее устраивается отверстие, которое будет служить поддувалом, а выше – окно топки. На них навешиваются дверцы. В верхней части корпуса выполняется отверстие, необходимое для монтажа дымохода. Его диаметр должен соответствовать размеру трубы, чтобы при сваривании этих деталей не возникало щелей. Такая конструкция отопительного прибора способна за короткий срок прогреть помещение, а также может применяться для приготовления пищи.

Из такой трубы вполне может получиться печка-буржуйка

Буржуйка из старого газового баллона

Баллон, играющий роль корпуса, может быть расположен вертикально и горизонтально.

Вертикальное расположение устройства позволит сэкономить место при его установке в помещении.

Последовательность операций при сборке такого агрегата происходит следующим образом.

Размечаются места расположения зольника и топочной камеры и вырезаются при помощи болгарки отверстия прямоугольной формы. Для закрывания этих проемов изготавливаются дверцы, которые оборудуются петлями и запорами в виде щеколды.

Для более удобного продолжения работ привариваются ножки, и заготовка опирается на них.

Для изготовления колосника используется арматура, которая монтируется внутри корпуса в отверстиях, которые высверливают заранее. Можно предусмотреть крепление иначе, и смонтировать полки из уголков.

Верхушка баллона срезается, и создается отверстие, в которое монтируется дымоход. В отверстие вваривается патрубок, и насаживается труба.

В заключение поддувало и топка закрываются дверцами, которые навешиваются и проклеиваются с помощью асбестового шнура.

После удаления всех неровностей и заусенцев на фасадной стороне печи производится ее окраска термостойким покрытием.

Буржуйка из подручного материала

Процесс изготовления прямоугольной буржуйки ведется аналогично выше описанной технологии. Разница заключается в необходимости создания каркаса для монтажа стальных листов.

Плюсы и минусы печи-буржуи

Буржуйка относится довольно безопасным печам с простотой конструкцией.

В домашних условиях можно собрать буржуйную печь самостоятельно. Достаточно обладать основными навыками сварки. Самодельная печь не будет уступать свой функциональностью покупной буржуйке.

Для отопления помещения необходимо немного топлива. Достаточно одной топки дров на несколько часов.

• Печь-буржуйка довольно компактна, не занимает много места. Если улучшить конструкцию обложив ее кирпичом, так же не будет занимать много места.
• Дизайн. В современных буржуйках не только повышена функциональность, но и внешний вид. В продаже представлены самые различные варианты дизайна печей.
• К минусам можно отнести то, что печь не подходит для домов с большой площадью и постоянным проживанием. Для таких помещений нужны более мощные печи.
• Большое потребление твердого топлива.

Конструктивные особенности и принцип действия

В процессе разработки задействовалась схема печи конвекционного типа, который обеспечивает длительное горение. Дверца делается довольно большой, чтобы пользователи смогли загружать крупное топливо, корни деревьев, колотые поленья.

Поддувало имеет вид патрубка, который врезается в люк загрузки топлива. Именно поэтому в такой печи не применяется двухдверная схема. Чтобы регулировать количество воздуха, которое поступает внутрь помещения, применяется круглая заслонка. Она имеет подвижную конструкцию.

Рычаг управления дроссельной заслонкой выводится наружу. Пользователи смогут уменьшать или увеличивать количество воздуха, чтобы контролировать уровень мощности. Топка имеет вид цилиндра. С каждой стороны на одинаковом расстоянии врезаются теплообменники, которые изготовлены из металла. Они обладают изогнутой формой.

Пространство топки разделяется на три части. Внизу можно установить колосниковую решетку. Можно изготавливать печи без этих деталей. Верхняя камера используется для скопления газов. Они возникают в процессе горения топлива. Здесь происходит их сжигание. Чтобы тяга была хорошей нужно сделать качественную и высокую дымовую трубу. Ее обязательно утепляют теплоизоляционными материалами. В противном случае температура в камере дожигания уменьшится, поэтому в дымовом газе сохранится большое количество дегтя, других углеродистых соединений.

Схема с дымоходом

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений

Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

О цене и качестве

Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

Печь-буржуйка “Гном”

К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве камина; об этом далее будет особый раздел.

Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные

Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см

рис

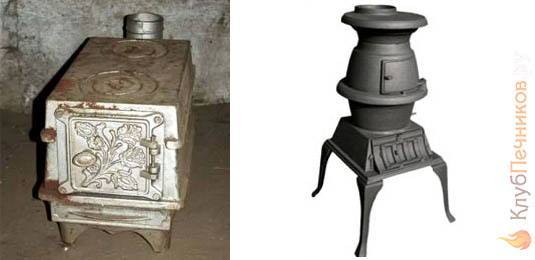

ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс

рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.

Чугунные буржуйки

Как устроены камеры сгорания

Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями

Важно, чтобы «поршень» входил в корпус как можно плотнее

С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.

Простая прямоугольная буржуйка

Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.

Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.

Как делается эта печка буржуйка своими руками для дачного домика:

1. Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.

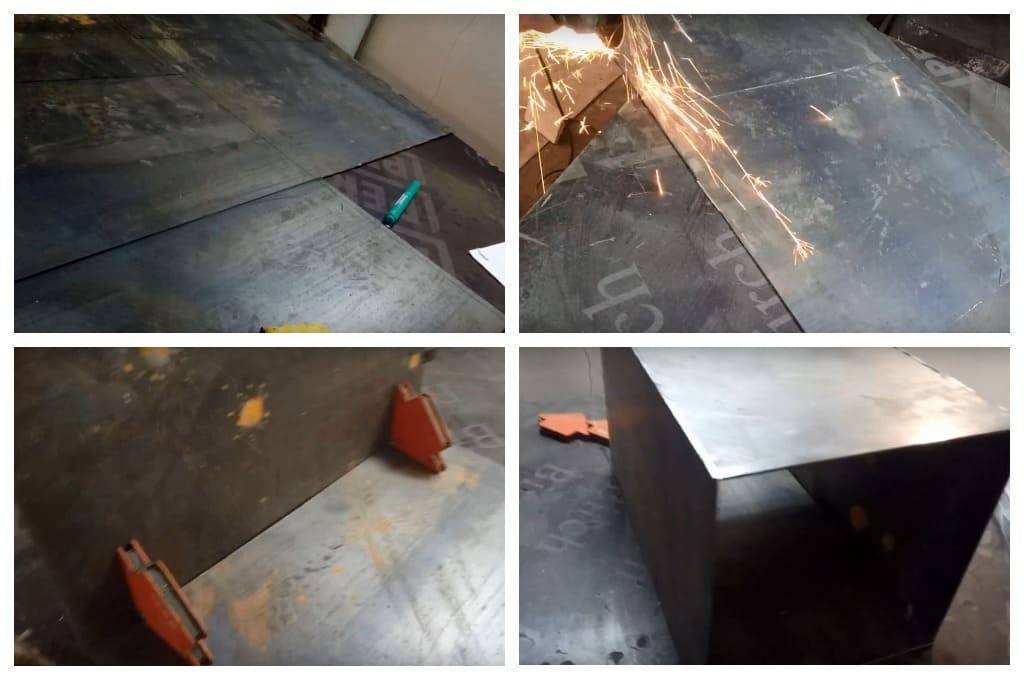

2. Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
3. Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
4. Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
5. Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
6. Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
7. Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
8. Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.

Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.

Как сделать устройство своими руками

Перед началом возведения выбирают проект печи, определяют материалы, имеющиеся в наличии, и те, что следует докупить, подготавливают инструмент. В дачном домике отводят место для установки отопителя. После предварительных работ приступают к изготовлению.

Выбор проекта, чертежи

Факторы, влияющие на подбор схемы печи-буржуйки:

• регион проживания;
• площадь и высота потолков дачного дома;
• вкусы и предпочтения хозяина дачи.

Фото 2. Чертёж однокамерной печки-буржуйки, стрелками показаны части печи. Устройство дополнительно оснащено варочной панелью.

В регионах с низкими зимними температурами выбирают печи буржуйки с большим объёмом топки. В таких районах мастера сооружают и железные печки длительного горения. Если зимняя температура не падает ниже минус 10—15 градусов, небольшой домик можно обогреть и маленькой буржуйкой.

Фото 3. Чертёж печи-буржуйки с указанием размеров устройства и его составных частей.

Мастера нередко производят аккуратные, интересные железные печки, которые становятся украшением интерьера. Печь буржуйку красят, полируют, делают на её поверхности воронение, наносят рисунки и орнамент.

В этом примере выбран проект однокамерной самодельной печи буржуйки, корпус которой изготовлен из газового баллона из-под пропана. Буржуйка предназначена для обогрева дома площадью 40 квадратных метров.

Выбор материалов

Материалы для изготовления печи-буржуйки из баллона доступны и недороги. Большая часть используется вторично. В перечень входят:

• старый газовый баллон;
• листовая (кровельная) сталь толщиной 3 и более мм;
• стальная арматура (пруток) диаметром 8—10 мм;
• угловой прокат;
• дверца для печи чугунная;
• дверца для поддувала чугунная;
• труба стальная (диаметр 110 мм).

Створки печи часто вырезают из корпуса баллона.

Для работы понадобится специальное оборудование — сварочный аппарат для дуговой сварки и электроды, плазморез, болгарка и набор дисков для резки стали, газовый ключ для откручивания вентиля. Для разметки контуров деталей и отверстий нужны линейка, металлический карандаш, мел, угольник, рулетка.

Подготовка места для установки

Не рекомендуется ставить печь-буржуйку прямо на деревянный пол. Нагрев половиц от раскалённого корпуса и выпадающие из топки угольки создают опасность возгорания. Под печь укладывают негорючий материал: листы плоского шифера, керамическую плитку, скреплённую термостойким клеем.

Самым надёжным основанием под печь является однослойная кирпичная кладка. Кирпичи кладут на раствор, не оставляя зазоров. Стену, у которой стоит печь, защищают кирпичным экраном, листом плоского шифера, плиткой из природного камня.

Пошаговая инструкция по изготовлению

Перед началом работы подготавливают все необходимые материалы, оборудование, инструменты. План постройки:

• От газового баллона с помощью ключа откручивают вентиль.
• Чтобы вытеснить остатки газа, баллон до краёв заполоняют водой и дают постоять несколько часов.
• Воду сливают.
• На корпусе баллона размечают отверстия для топки, зольника, дымовой трубы, конфорки.
• На стальном листе выкраивают детали зольника.
• Вырезают болгаркой все части.
• Сваривают зольный ящик.
• В щели поддона сооружают колосниковую решётку: к краю отверстия приваривают толстую стальную проволоку, к ней, параллельно друг к другу, несколько прутков арматуры.
• Приваривают зольный ящик прямо к корпусу.
• В поддон приваривают рамку из стальных уголков и крепят к ней на болты поддувальную дверцу.
• В торец баллона приваривают кусочки листовой стали, чтобы они образовали портал для топочной дверцы.
• В портал приваривают рамку из стальных уголков.
• В полученный проём вставляют заводскую топочную дверку и крепят её на болты к уголкам.
• К днищу печи приваривают ножки из стального уголка или арматуры.

• К разметке места для дымовой трубы приваривают саму трубу-дымоход, в расположенное рядом отверстие — короткую трубу высотой 5—6 см с диаметром 11—16 см. Это будет конфорка.
• Из стального листа вырезают круглую крышку для конфорки, а по длине её окружности приваривают стальную полоску (для более плотного закрывания).
• Печь-буржуйку очищают от застывших брызг металла, окалины, шлифуют и окрашивают термостойкой краской.

Как усовершенствовать печь

Модернизация касается удобства работы. Железная печь весит немало (150 – 160 кг), а для очистки от золы ее нужно переворачивать. Улучшение заключается в установке дверок, через которые можно выбрать остатки горения.

Модернизация печи «бубафоня»

Особенность агрегата в отсутствии зазоров и герметичности, поэтому при монтаже дверок нужно делать изоляцию. Вначале приваривают железные бортики в проеме, затем применяют жаростойкие уплотнители.

Крестообразные куски швеллера под основанием поршня меняют металлическими пластинами, чтобы улучшить воздушную подачу. Так поток не будет закручиваться, а ритмично распределится в камере топки.

Модернизация кирпичной печи

Изготавливают печь треугольной формы, чтобы установить ее в углу комнаты. На кладку уйдет меньше кирпича, что сэкономит средства владельца.

Вторым вариантом станет монтаж разделительной заслонки для переключения режима летнего и зимнего использования.

Конструкция и принцип действия

Отличительная черта конструкции буржуйки длительного горения в сравнении с обычной — две камеры сгорания, разделённые перегородкой. В первой (она является топливным приёмником) происходит медленное тление под малым притоком воздуха. В процессе него образуется уголь и несгоревшие пиролизные газы, которые под влиянием тяги поднимаются и догорают во второй камере с дополнительной подачей кислорода.

Несгоревшие газы, смешанные с воздухом, догорают с очень большой температурой, повышая этим КПД печки. Остающийся уголь тоже постепенно догорает, передавая тепло. Вместе эти процессы и образуют такую высокую теплоотдачу.

Буржуйка длительного горения не требует дополнительного вмешательства во время обогрева, так как работает без доступа кислорода

Поэтапная инструкция сборки буржуйки собственными руками

Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.

Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

Чертежи разных буржуек на отработке своими руками

Сделать печь можно своими силами, опираясь на чертежи. При этом выделяют несколько разновидностей конструкций. Каждый вариант имеет свои нюансы изготовления, преимущества и недостатки эксплуатации.

Виды мазутных котлов:

1. Стандартный вариант из газового баллона или стальных листов;
2. Конструкция с дополнительной вентиляцией;
3. Капельная печь.

Чертежи стандартных печей являются наиболее простыми. Так можно легко соорудить печь из стали или газового котла. Конструкция с дополнительной вентиляцией имеет некоторые сложности монтажа, так как потребуется оборудовать вентилятор. Он подает воздух во второй отсек котла. Лучше всего такой вариант будет смотреться в хозяйственных помещениях, где нужно быстро поднять температуру.

Вентилятор выполняет контроль за качеством сгорания газов и помогает равномерно распределить теплый воздух в комнате. Так можно быстро нагреть помещение.

Капельная печь требует особых знаний и умений. Потребуется выполнить профессиональные чертежи. Но при правильном подходе можно соорудить эффективную печь на отработанном масле.

Армейки и чугунки

Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис.) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

Армейские буржуйки

Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

1. Армейки отличаются высокой прочностью и тепловой эффективностью.
2. Могут работать на любом твердом топливе без переналадки и переборки.
3. Цена – выше, чем у гражданского аналога.
4. Оборудовать армейку водогрейным контуром нельзя.

Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

Модернизация печек буржуек

Теперь вы знаете, как правильно изготовить печку буржуйку, чтобы она могла послужить для отопления дачного домика, гаража или подсобного помещения. Но нам нужно, чтобы печь была эффективной – давала максимум энергии, сжигая минимум топлива. Вы удивитесь, но один возможный вариант модернизации мы уже рассмотрели – представленный выше пиролизный агрегат и есть усовершенствованный вариант. Вытащите оттуда перегородки, и вы получите самую банальную печку-буржуйку.

К выбору труб для дымохода стоит подойти с особым вниманием – слишком тонкие или плохо сваренные трубы быстро прогорят, что приведет с задымлению помещения. Увеличить эффективность печки поможет не только пиролиз

Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки

Увеличить эффективность печки поможет не только пиролиз. Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки.

Следующий этап модернизации – создание изгиба дымохода. Все дело в том, что через него в атмосферу улетучивается гигантское количество тепла. Увеличив длину дымохода с помощью горизонтального участка, мы сможем использовать его для обогрева помещения. Недостатком такого подхода является осаждение сажи на горизонтальном участке.

Самый интересный вариант модернизации – сооружение «рубашки» из кирпича или камня. Она будет накапливать в себе тепло и постепенно отдавать его в помещение. К тому же «рубашка» поможет облагородить далеко не самую красивую печку буржуйку.
