Цепной ключ. Стальная удавка труб

Виды ключей

Для начала поговорим о специальных ключах, при помощи которых можно открутить фильтр. Принцип прост — нужно накинуть на фильтр и открутить:

Накидной ключ. Представляет из себя — подвижную овальную «полускобу» с зубьями с одной стороны. И короткий выступ который совмещен с рукояткой с другой.

Как вы поняли, отводится подвижная часть и накидывается на корпус фильтра. А малым выступом вы как бы придавливаете с другой стороны, тем самым обеспечивая очень прочное крепление.

Далее за рукоятку просто откручиваем, очень простая и эффективная конструкция. Большим плюсом можно назвать то что цена не высокая около 150 рублей, также накидывается просто, нет круглой петли которую нужно затягивать

Ключ по размеру. Этот тип ориентирован именно под определенный масляный фильтр, накидывается сверху и откручивается. Ведь зачастую корпус сделан либо с зазубринами, либо напоминает гайку. Кстати такие варианты рекомендуется использовать для пластиковых корпусов. Минусом можно назвать то, что он не универсальный.

Ключ головка. Напоминает второй тип, только сделан в виде как-бы «головки» накидывается сверху. Минусы то что не всегда он удобен (потому как около фильтра может не быть пространства), да и опять же только для одного размера, то есть не универсален

Ключ «краб». Это универсальный тип, сверху есть площадка для головки или воротка, есть три ножки которые зажимают масляный фильтр, а также есть три гайки (либо шестерни) при помощи которых вы эти ножки можете регулировать. Плюс то что конструкция универсальная, минусы стоит дорого (от 500 – 600р), да и опять подлезть им не всегда удобно

Стоит отметить, что есть и специальные съемники, ключами их назвать сложно!

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать универсальный ключ из велосипедной цепи, болта и трех гаек своими руками. Представлены пошаговые фото сборки ключа и так поехали.. Многие из Вас наверняка сталкивались с такой проблемой.. когда грани на отворачиваемой гайки или же болте немного сбиты и обычный гаечный ключ просто прокручивается не выполняя свою функцию. Решить это можно при помощи самодельного цепного ключа работающего на сжатие, тоесть чем сильнее на рукоять ключа-тем сильнее будет зажиматься цепь и тем самым открутит любую даже самую съеденную гайку или же болт.

Для изготовления универсального ключа Вам понадобится кусок велосипедной цепи, две гайки и болт. Гайки наворачиваем на болт и привариваем к ним отрезок цепи таким образом, чтоб получился захват и привариваем к другой стороне гаек. Далее накидываем цепь на ту гайку или болт который необходимо отвернуть и затягиваем болт, тем самым происходит натяжение цепи, все можно отворачивать)

Материалы

  1. велосипедная цепь
  2. гайка 2 шт
  3. болт

Инструменты

  1. сварочный инвертор
  2. УШМ(болгарка)

Пошаговая инструкция по сборке универсального ключа своими руками.


И так, необходимые детали для сборки ключа.


Две гайки наворачиваются на болт.


Отмеряем цепь, а именно сколько понадобиться от гайки до гайки.


Делаем отметку в том месте где следует расклепать цепь.


Зажимаем цепь в тиски и срезаем заклепки при помощи болгарки. Выбиваем заклепки.


Далее цепь приваривается сначала к одной гайке.


Затем натягивается и приваривается с другой стороны гайки.


Окалина и лишний металл убирается при помощи УШМ (болгарки)


После чего откручиваем болт и ослабляем цепь под необходимый диаметр.


Вставляем гайку и затягиваем болт по резьбе, тем самым натягивая цепь и зажимая полученное соединение.


Испытываем ключ в действии. Закрепляем пройденный материал просмотром видео. Приятного просмотра)

Tweet

14 Поделились

Особенности конструкции

Простота конструкции цепного ключа делает его очень удобным и довольно лёгким в применении. Любая его модель состоит из зажимного механизма и рукоятки. Зажимной механизм включает в себя цепь и «щёки», прикреплённые к ручке болтами. Основным элементом в конструкции цепного ключа, конечно, является металлическая монолитная ручка. На одном из концов её основания располагается порожек, служащий своего рода опорой для труб. На порожке находятся особые насечки, предохраняющие от возникновения прокручивания удерживаемых труб. Следующим немаловажным элементом является цепь. Во время работы она обхватывает заготовку по всему диаметру. На основание ключа цепь крепится фиксатором, позволяющим удерживать создаваемое напряжение.

Специальные губки и регулируемая гибкая цепь обеспечивают необходимую фиксацию труб.

За счёт отсутствия в конструкции ключа каких-либо неподвижных элементов возможно проведение работ в условиях ограниченного пространства.

Чтобы использовать цепной ключ достаточно будет, если между деталями конструкции и трубой есть расстояние равное толщине цепи. В работе цепь опоясывает по периметру нужное изделие, а порожек в данном случае выступает особым препятствием при скольжении. В свою очередь, замок, фиксирующий цепь в заданном положении не даёт ослабевать первоначальному обхвату трубы. За счёт равномерного распределения по площади изделий прилагаемых усилий исключается риск возникновения различных деформаций либо повреждений.

Принцип работы цепного ключа заключается в следующем: цепь, закрепленная на рукоятке, накидывается на трубу и туго затягивается, упираясь губками непосредственно в материал. Затем, при прикладывании усилий (нажим на конец рукоятки) ключ поворачивается в необходимую сторону. При этом зубчатые торцы «щёк» перекатываясь по изделию, обеспечивают ее максимальный зажим с последующим самоторможением. Цепь в данном случае выполняет роль фиксирующего элемента. Обычно она идет с запасом и при необходимости может легко сменяться.

Работать с цепным ключом просто, но следует помнить несколько несложных правил:

  • тщательно очищать зубья от попавшего в них мусора перед и после окончания работы;
  • категорически запрещается использование между трубой и цепью каких-либо прокладочных материалов;
  • не следует наращивать дополнительными отрезами труб рычаг ключа. Это может сломать его рукоятку.

С осторожностью необходимо применять данный инструмент при работе с деталями с высокими параметрами чистоты обработки или с тонкостенными трубами. Значительное сжатие может приводить к истиранию поверхностей либо смятию изделия.. Основными материалами при изготовлении цепных ключей являются алюминий и сталь

Ключи, изготовленные на основе высокопрочной стали прослужат долго. Для облегчения конструкции ключа дополнительно в состав вводят алюминий, но это никак не отражается на прочностных характеристиках. Алюминий позволяет снизить общую массу ключа в среднем на 40%. Зачастую алюминий применяется в производстве рукояток

Основными материалами при изготовлении цепных ключей являются алюминий и сталь. Ключи, изготовленные на основе высокопрочной стали прослужат долго. Для облегчения конструкции ключа дополнительно в состав вводят алюминий, но это никак не отражается на прочностных характеристиках. Алюминий позволяет снизить общую массу ключа в среднем на 40%. Зачастую алюминий применяется в производстве рукояток.

Виды съемников, изготавливаемых промышленным способом

В зависимости от конструктивных особенностей и размеров фильтра, для его откручивания используют съемники того или иного вида. Их корпус или основание, как правило, производятся из стали, они защищены матовым или серебристым хромовым покрытием. У ряда изделий, если это предусмотрено конструкцией, на ручках имеются пластиковые накладки, что существенно упрощает работу с подобным инструментом.

Практически все съемники позволяют откручивать как маслоочистители (далее очистители), так и масляные стаканы – кожухи фильтров со сменной вставкой. Все съемники в первую очередь можно разделить на универсальные и предназначенные для откручивания фильтров только какого-то одного диаметра или типа.

Среди первых различают следующие основные виды:

  • краб;
  • ременные;
  • цепные;
  • ленточные;
  • серповидные и в виде клещей;
  • с 2-мя регулируемыми захватами.

Их универсальность относительна – ими можно открутить далеко не всякий фильтр. Во-первых, потому что они рассчитаны на некоторый диапазон диаметров очистителей, причем у одних съемников он достаточно широк, а у других не очень, а во-вторых, из-за собственных конструктивных особенностей и размеров. Ведь место размещения, а также доступность фильтра на разных автомобилях отличаются, и поэтому каким-либо инструментом в одном моторном отсеке будет работать легко и просто, а в другом, быть может, вообще невозможно.

К узко профильным относят только один тип инструментов – съемники масляного фильтра «чашка». Такое название они получили за свой внешний вид, напоминающий одноименный кухонный прибор.

Конструкция и способ применения съемника «чашка»

Этот тип съемников выпускают под фильтры всех размеров, но каждый отдельный очистителей только какого-то одного диаметра. Поэтому при покупке чашки надо быть особенно внимательным. Этот ключ должен идеально подходить к устанавливаемым на двигателе автомобиля фильтрам. Даже разница в несколько миллиметров превратит чашку в бесполезный аксессуар.

Владельцы автомастерских приобретают сразу целые наборы этих съемников, включающие в себя до 30 ключей для фильтров различных диаметров. Такие комплекты поставляются вместе с чемоданчиком, в котором чашки удобно разложены по номерам типоразмеров.

Съемники «чашка» в своем «донце» имеют квадратное отверстие под наконечник торцевого ключа. Некоторые производители дополнительно изготавливают «донце» шестигранным – под накидной инструмент. Многие съемники, в первую очередь их наборы, поставляются с наконечником под отверстие «чашки», на который одевается ключ, а некоторые – в комплекте со всем необходимым инструментом, включая накидной и торцевой.

Съемник «чашку» одевают на ребристый верх фильтра широкой открытой частью, на внутренней окружности которой есть грани. Они по количеству и размерам должны совпадать с имеющимися на очистителе. В противном случае съемник сядет неплотно, и откручивание фильтра будет затруднено или станет невозможным. «Чашка» считается наиболее удобным инструментом. Она сама по себе компактна и с ней, как правило, легче «подлезть» к фильтру. Причем правильно подобранная «чашка» никогда не проскальзывает относительно окружности корпуса фильтра, что иногда случается с некоторыми другими видами съемников.

Ременный ключ своими руками

Когда меняем масло в автомобиле, обязательно меняем и масляной фильтр, но чтобы его открутить нужно изготовить простой ключ своими руками, который с лёгкостью бы откручивал его. Можно конечно не замарачиваться, а просто пойти в магазин и купить, но это не наше направление, мы будем делать конечно сами.Итак рассмотрим три способа изготовления этого ключа.

1 способ: Делаем из цепи ДВС Ваз 2106

Описывать особо тут нечего я думаю, что и так понятно из фотографий. Отрезаем кусок цепи размером чуть больше фильтра и привариваем его к круглой или другой болванки. Я приваривал к круглой, потом приварил ещё гайку, чтобы вкручивать рычаг. И ещё на всякий случай обточил на конце грани, сделав её под ключ. То есть теперь можно откручивать двумя способами, какой будет удобней. И закручивать тоже.

2 способ;

К кольцу привариваем гайку с болтом насквозь и ручку. Одеваем кольцо на фильтр, закручиваем болт и откручиваем спокойно масляной фильтр. Просто и удобно.

3 способ; Ну и последний, немного трудоёмкий по сравнению к верхним способам, но может кто именно этот способ посчитает для себя самым лучшим. Итак;

Находим болванку или шестигранник, он как раз подходит под ключ на 17 или 19. Отрезаем сантиметров 15, потом посередине болгаркой делаем прорез (сантиметров 5-6)

Сверлим два-три отверстия, диаметр 5.5 сантиметра, чтобы потом нарезать в них резьбу М6

Потом берём какой-либо ремень, в моём случаи я брал от ремня безопасности, отрезаем кусок длинной 50-55 сантиметров. Складываем его в двойку и вставляем в прорезь заготовки.


Затем нагреваем гвоздь или шило и прожигаем в ремне отверстия совмещённые с отверстиями в заготовке. Потом берём молоток и немного сплющиваем заготовку, тем самым зажимая ремень. Вкручиваем три болта и ключ готов.

Накидываем ремень на масляной фильтр и наматываем ремень на шестигранник, потом берём ключ и докручиваем ключом, пока фильтр не открутиться.


Также всё делаем и при затяжки фильтра, только наматывать ремень надо в другую сторону.

Съёмники масляных фильтров своими руками.

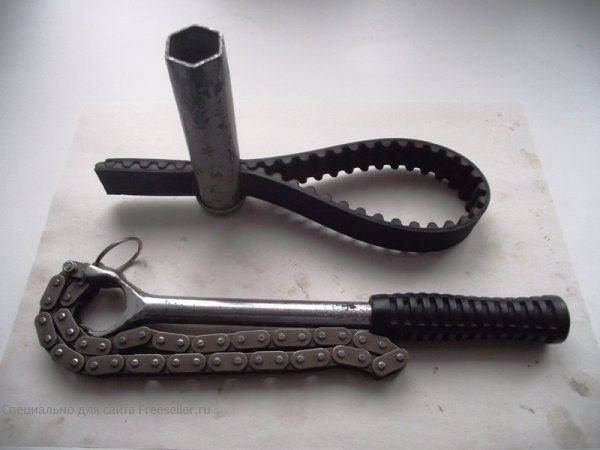

Изготовление съёмников масляного фильтра из б/У автозапчастей. Всем привет! Сегодня хочу рассказать осъёмниках масляных фильтров , которые я себе сделал из отслуживших своё автозапчастей.

Кроме стандартного набора инструментов желательно наличие электросварки. Наверняка у соседа по гаражу она найдётся.

Для изготовления съёмников я использовал ремень и цепи ГРМ.

А так же сломанную дешёвую трещётку и трубчатый свечник.

Что нужно знать об остальных съемниках?

Цепной съемник масляного фильтра в зависимости от конструктивного исполнения позволяет откручивать и затягивать фильтры с диаметрами, величина которых в пределах 60–140 мм. Он представляет собой рукоять и закрепленную к ней одним концом цепь, которая и выполняет роль регулируемого захвата. Большинство съемников оснащены однорядной цепью, но встречаются модели и с двухрядной. Второй конец захвата в зависимости от конструкции может быть свободным либо пропущен через специальный паз, расположенный в рукояти и имеющий фиксатор.

При первом исполнении съемника перед откручиванием фильтра цепь в натяг наматывают на его корпус, почти до конца. Оставшийся отрезок захвата цепляют к крюку на рукояти. После этого съемником упираются в фильтр и действуют, как рычагом. У второго варианта инструмента уже готова петля из цепи, которая имеет регулируемые размеры и сразу набрасывается на фильтр. После этого, потянув за пропущенный через паз конец захвата, затягивают петлю и давят на рукоять инструмента в нужном направлении. При этом фиксатор паза надежно удерживает цепь, не позволяя ей ослабить захват.

У ременных съемников рабочий диапазон диаметров в пределах 25–160 мм. В них для захвата фильтра установлен специальный ремень, образующий петлю. Он может быть обоими концами закреплен в квадратном стальном пруте. На него наматывают ремень после набрасывания петли на фильтр. Затем на прут накидывают подходящий ключ и откручивают очиститель. Другая разновидность съемников по конструкции и использованию аналогична второму типу цепного инструмента.

Рабочий диапазон ленточных один из самых узких – разница между минимально и максимально допустимыми диаметрами фильтра может достигать всего 30 мм. В них используется лента из стали или пластика, закрепленная обоими концами на рукояти и образующая петлю, у которой в некоторых конструкциях можно незначительно регулировать размер. После накидывания захвата к рукояти прикладывают усилие и действуют ей, как рычагом. Плотность охвата фильтра достигается в некоторых конструкциях винтом на рукояти, а в остальных – за счет естественного натяга при откручивании. Большинство съемников этого вида чаще всего не справляются со слишком сильно затянутыми фильтрами.

Инструменты серповидные и в виде клещей имеют 2 рабочие изогнутые губки с насечками и 1 или 2 ручки. Их рабочий диапазон захвата тоже невелик, в некоторых конструкциях регулируется. Работают с этими съемниками, как с обычными плоскогубцами – захватывают фильтр, сжимают и отворачивают.

Съемник с 2 регулируемыми захватами состоит из толстой узкой пластины-основания, винта и лап с насечками на рабочей части. Концы захватов, имеющие резьбу, перемещают в продольных прорезях основания и фиксируют в нужном положении гайкой. При закручивании винта, проходящего по резьбе отверстия в центре пластины, после того, как он плотно прижмется к фильтру, происходит откручивание последнего.

Если ременной вариант себя не оправдал – делаем цепной

Для изготовления своими руками цепного съемника понадобится отрезок полудюймовой или дюймовой б/у трубы с непроржавевшими, неповрежденными стенками и резьбой на одном конце. Длина куска должна быть не меньше высоты фильтра. Подбираем подходящую заглушку для трубы, чтобы накручивалась на ее резьбу. Еще понадобится велосипедная цепь.

Просверливаем по центру заглушки отверстие диаметром 9 мм. С помощью треугольного напильника придаем ему своими руками квадратную форму. Обработку проводим до тех пор, пока размеры отверстия не станут подходить под ключ-трещотку, а точнее – под его концевик. Последний должен входить в полученный проем заглушки достаточно плотно, почти без люфта. Накручиваем заглушку на конец трубы и очень плотно затягиваем. Чтобы она при использовании съемника не открутилась, ее рекомендуется прихватить к трубе с помощью сварки.

В крайнем случае можно попробовать смять металл в конце резьбы, используя тупое зубило и молоток, но только аккуратно, чтобы не деформировать трубу. Делаем на трубе разметку для сверления отверстий под цепь. Для надежного обхватывания фильтра достаточно 2 ее отрезков, установленных на съемнике напротив противоположных концов очистителя. Но можно сделать и 3-е отверстие, между 2-мя крайними, под еще 1-у цепь. В этом случае съемник станет более универсальным, так как позволит откручивать фильтры с различными размерами по высоте.

Продев сквозь одно из просверленных отверстий трубы цепь, накидываем ее вокруг фильтра петлей, примеряясь, какой длины отрезки понадобятся. Отмеряем столько, чтобы съемник в разжатом состоянии свободно одевался на очиститель. Можно даже сделать некоторый запас цепи по длине под фильтры, диаметр которых больше, чем у установленного на автомобиле. Но надо учитывать, что с таким съемником будет менее удобно работать. По отмеренной длине разбираем цепь на отдельные фрагменты – выдавливаем штифты и разъединяем в этом месте звенья.

Продев полученные отрезки через отверстия в трубе, делаем из них петли – соединяем звенья концов и запрессовываем штифты. Чтобы открутить фильтр, накидываем на него петли съемника и, при необходимости, когда цепи оказываются длинноваты, вручную поворачиваем трубу против часовой стрелки, выбирая тем самым слабину. Затем вставляем в заглушку ключ-трещотку и уже с его помощью начинаем демонтировать очиститель.

— чтобы его трансмиссия служила долго и не создавала проблем, стоит периодически чистить и смазывать цепь, а также менять её приблизительно раз в 10-15 тысяч километров. Замена цепи на мотоцикле считается достаточно сложной операцией, и многие эксперты рекомендуют обращаться с такой проблемой на специализированную СТО. Однако вы можете поменять цепь самостоятельно, сэкономив немало денег. Такая работа не требует особых технических навыков, но в ней есть множество нюансов. Соблюдая приведённые в статье рекомендации, вы сможете добиться надёжности и долговечности трансмиссии вашего мотоцикла.

Технические характеристики цепного ключа

В работе цепного ключа выделяют следующие основные параметры:

  • возможность применения инструмента в местах с затруднённым доступом;
  • для осуществления небольших нагрузок ключ оснащается цельной кованой рукояткой из легированной стали и специальной губкой;
  • ключ работает с любыми металлическими трубами различных диаметров;
  • при больших нагрузках некоторые модели цепного ключа имеют переменные (двойные) губки из той же легированной стали. Такой ключ считается незаменимым при возникновении необходимости в достаточно жёстком сцеплении ключа с трубой. В целях увеличения объёма прилагаемых усилий может дополнительно применяться удлиняющий рычаг. В зависимости от характера работ цепной ключ может подвергаться модификации, путем размещения в конструкции сменных губок.

Как и при работе с любым другим слесарным инструментом очень важным фактором является качество самого цепного ключа. Многие ошибочно считают, что главным критерием выбора цепного ключа является допустимый размер зева. Однако это не так. Выбирая инструмент, основываться следует на качестве ключа, особенно на его рукоятке и «щёках», поскольку, как правило, на них возлагается большая часть всех нагрузок. Очень хорошо, если ключ произведён из стали повышенной прочности. В будущем это определит его износостойкость в работе

Также при выборе подобного типа оборудования стоит обратить внимание на торговые марки всемирно известных производителей, давно заслуживших доверие у многих потребителей

На сегодняшний день производятся как классические, так и облегчённые модели ключей. Зачастую стандартные модели характеризуются большей массой, нежели облегчённые ключи.

К наиболее известным торговым маркам, которые пользуются спросом у покупателей, можно отнести цепные ключи RIDGID, REED, SPARTA и STAYER.

Самыми надежными ключами, известные профессионалам во всем мире, в настоящий момент являются RIDGID. Данная компания выпускает более двадцати типов различных ключей. Продукция мирового лидера отличается высокой прочностью, надёжным захватом для труб разного диаметра, а также эргономичной рукояткой и её длиной.

Выбор подобного инструмента достаточно широк, поэтому следует обязательно взвесить все минусы и плюсы, прежде чем остановиться на каком-либо определённом производителе.

Всем привет дорогие друзья! Сегодня мы сделаем очень простое и эффективное приспособление, которое наверняка пригодиться людям, которые занимаются авторемонтом, сантехникой, столярными работами и др. Такая вещица вполне может пригодиться и в обычном домашнем быту.

Эта простая штуковина представляет собой универсальный ключ, который сможет откручивать все что угодно. Ключ отлично справляется с любыми диаметрами гаек и болтов, а также он имеет прекрасную сцепку с любыми гладкими поверхностями, такими как водопроводная труба. По сравнению с универсальным газовым ключом, эта конструкция имеет определенные преимущества. Газовый ключ имеет только две плоскости зацепления, что в свою очередь может деформировать откручиваемую деталь при сильном давлении. Наш же инструмент имеет «мягкий» обхват из-за соприкосновения по всей плоскости откручиваемой детали. Тест на деревянном бревне. Слева наш универсальный ключ, а справа газовый.

Также этот ключ из-за специфичности своей конструкции наделен способностью работать как универсальный ключ с механизмом «трещетка»: не давая прокручиваться детали в нужном направлении и легко перебрасываться на начало в противоположное положение.

Чтобы сделать такой универсальный ключ понадобиться всего две детали:

  • — Квадратный металлический профиль 25х25 длиной 300 мм.
  • — Мотоциклетная цепь длиной 500 мм.

Способ 3: При помощи кожаного ремня от брюк

Если старого ремня ГРМ под рукой не оказалось, вполне подойдет обычный кожаный ремень.

  1. Принцип следующий — ремень надевается петлей и с силой затягивается. При этом длинный конец ремня служит рычагом.

Не забывайте, что откручивается масляный фильтр против часовой стрелки.

Самое главное, чтобы корпус фильтра был чистым, иначе ремень будет проскальзывать. Для лучшего контакта поверхность фильтра можно немного обработать наждачной бумагой.

Способ 4: Молоток + зубило.

  1. Здесь все очень просто: на корпусе фильтра со стороны резьбы делается глубокая насечка, затем в нее вставляется зубило и ударами молотка по касательной фильтр срывается с резьбы.
  2. Далее фильтрующий элемент откручивается от руки. Этот способ применяется редко, поскольку свободное пространство вокруг фильтра ограничено и места для подобных маневров практически нет.

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Таблица. Ключи трубные рычажные

Размеры в мм

Отсутствие в накидном трубном ключе «слабых» деталей типа
заклепок обеспечивает приложение больших сил. Рычаг накидного ключа можно
удлинить обрезком трубы или другим путем. В результате рычаг может согнуться,
что не исключает травмы. Поэтому только руки прилагайте непосредственно к
рычагу.

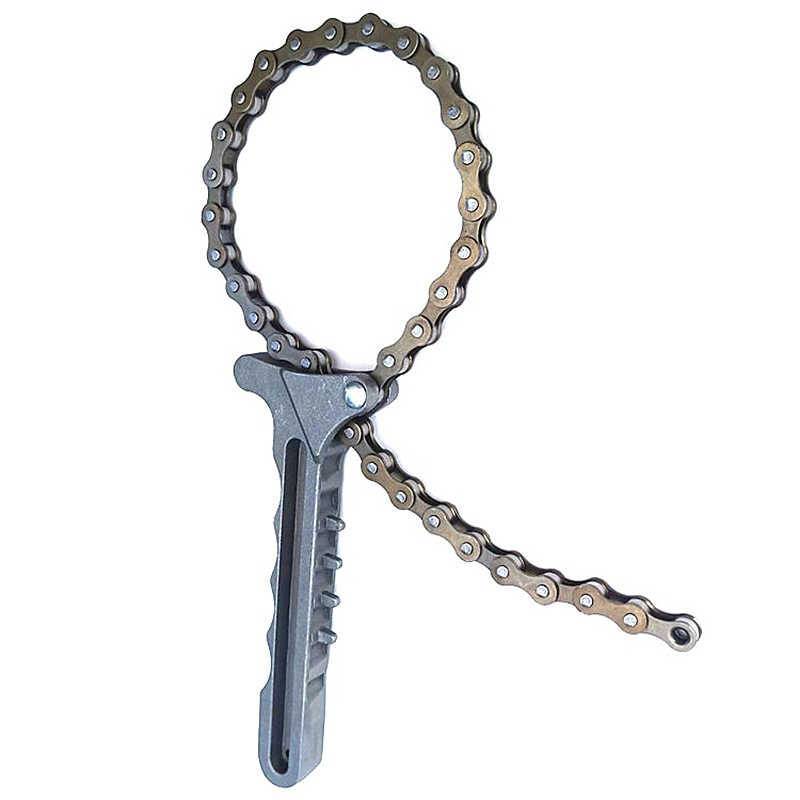

Трубный цепной ключ (рис. 45) представляет собой рукоятку 3,
к одному из концов которой болтами 8 с гайками 7 прикреплены две щеки 9. Крайним
болтом на рукоятке закреплена подвеска 2 цепи, расположенной между щеками. В
зависимости от направления вращения цепь начинают пропускать над или под
трубой. При натяжении цепь захлестывают двумя крупными зубьями 1 щек.

Таблица. Рукоятки трубных цепных ключей (ГОСТ 19826-74)

Размеры в мм

Трубные самозатягивающиеся однорычажные ключи бывают двух
модификаций. К первой отнесем ключи, у которых откидная скоба «навечно» попала
в «плен» рычага (рис. 48). Болт или шпилька осуществляют подвижное соединение
скобы и рычага. Эти ключи захватывают трубу после нажатия на рычаг. Благодаря
узости и плавной форме губок на скобах и рычагах ключами удобно действовать в
местах, где трубы расположены вблизи стен, оборудования и т. п.

Рис. 47. Рукоятка трубного цепного ключа

У ключей второй модификации есть возможность ступенчатого
перемещения откидной скобы по рычагу. Вынимаемый болт соединяет скобу и рычаг
на каждой ступени, определяемой отверстием на рычаге. И этим ключом удобнее
пользоваться там, где тесно.

Рис. 48. Ключи трубные самозатягивающиеся однорычажные с
фиксированной скобой: 1 – откидная скоба; 2 – рычаг; 3 – болт; 4 – гайка

Трубные самозатягивающиеся ключи небольшой толщины имеют
более плавный профиль, поэтому они быстро ломаются. Другой их недостаток
заключается в том, что отверстие, в которое вставляют болт, постепенно
увеличивается, и губки перестают как следует захватывать трубу. Кроме того,
губки рычага узкие, поэтому возможны вмятины на тонкостенных трубах,
изготовленных из мягкого материала. Но зато эти ключи проще всего изготовить
собственными силами.

Ключи трубные накидные (ГОСТ (9733-74)

Примечание. Обозначение ключа проставляют на торце
накидной скобы. Пример условного обозначения ключа трубного накидного для труб
диаметром 20-63мм и фосфатным покрытием с промасливанием: Ключ 7813-0012 Хим.
Фос. прм. ГОСТ 19733-74

Одновременно мелкие зубья щек упираются в наружную
поверхность трубы. Поворачивая ключ за свободную часть рукоятки добиваемся
равномерного захвата трубы цепью. Возникает своеобразное трещоточное
устройство. Не отсоединяя ключа от трубы, а только ослабляя натяжение цепи и
меняя место «вгрызания» мелких зубьев щек, вращаем трубу рукояткой. Применение
такого ключа намного ускоряет работу особенно в тесных помещениях.

Рис. 45. Ключ трубный цепной: 1 – крупный зуб щеки; 2 –
подвеска; 3 – рукоятка; 4 – пластина внутренняя; 5 – ось; 6 – пластина
наружная; 7 – гайка; 8 – болт; 9 – щека

С точки зрения Техники безопасности к цепным ключам
предъявляют особые требования, ибо цепь – самый слабый элемент ключа. ГОСТ
19826-74Е предусмотрены следующие требования.

1. Труба должна захватываться ключом с максимально
возможным натягом цепи.

2. Ключ в процессе эксплуатации должен находиться в
положении, исключающем возможность выпадания цепи из гнезд щек.

3. При эксплуатации ключей нельзя пользоваться
дополнительными рычагами.

Следовательно, само собой разумеется, что, пользуясь ключом,
можно рассчитывать только на свою силу, силу своих рук. Неподчинившегося
последнему 3-му указанию ждет разрыв цепи и травма. Для устранения проскальзывания
цепи и зубьев щек труба в месте контакта должна быть протерта, без следов жира,
жидкой грязи и т. п.

Эти ключи применяют для зажима труб диаметром 10-114мм в
зависимости от модификации ключа (табл. 5).

Рис. 46. Щека трубного цепного ключа

При износе или сминании мелких зубьев щеки ключа можно
перевернуть, открутив гайки 7. и вынув болты 8. Щеки (рис. 46) изготовляют из
стали У7 или У8. Твердость зубьев на расстоянии от вершины не менее удвоенной
их высоты равна 53,5-59,0 HRC3. Следовательно, зубья можно восстанавливать
полотном ножовки или напильником. Рукоятку (рис. 47) ключа изготовляют из стали
45.

При отсутствии в хозяйстве каких-либо трубных ключей и
наличии велосипедной цепи или не очень громоздкой цепи от другого механизма
реально изобрести нужный ключ. Щеки попробуйте сконструировать составными,
учитывая двойной ряд зубьев. Для рукоятки примените тРУбу, а раздвоенную часть
выпилите и просверлите. Соединить трубу и раздвоенную часть можно с помощью
резьбы или сваркой. Для сведения сообщаю, что щеки и рукоятки изготовляют в
соответствии с ГОСТ 19826-74Е (табл. 6 и 7).

Изготовление съемника масляного фильтра

Немного укоротив свечник пропиливаем пазы глубиной, равной ширине ремня и шириной, равной толщине сложенного вдвое ремня. Я ещё нашёл шайбу с буртиком, отлично подошла по диаметру свечника.

Ременной съёмник готов. Его легко крутить головкой с воротком подходящего размера.

Для цепного съёмника разбираем цепь. Можно спилить штифт и выбить его, но я использовал выжимку цепей, которую так же делал сам.

Вынув внутренности трещётки разрезаем её кольцо примерно посередине. Одну сторону затачиваем, к другой привариваем две щеки от цепи.

Решив самостоятельно поменять масло в своем автомобиле, многие автовладельцы сталкиваются с неожиданным препятствием — масляный фильтр никак не хочет откручиваться от руки.

Все усложняет круглая форма корпуса фильтрующего элемента, за которую невозможно нормально ухватиться. Хорошо, если поблизости есть автомагазин, где продаются специальные съемники разных видов (они бывают цепные, винтовые, торцевые, ременные и т.п.), но как быть, если возможности приобрести ключ нет, а снять фильтр нужно позарез?

На самом деле все гораздо проще, чем может показаться на первый взгляд: существует несколько простых способов снять масляный фильтр без ключа. О них мы подробно расскажем в данной статье.

Зачем нужен съёмник для фильтра

Конструкция и технология замены фильтра продумана донельзя и, казалось бы, довольно проста. С появлением фильтров в неразборном корпусе можно сменить масло, фильтр и даже не запачкать рук. Но не все так гладко. Очень часто случается, что уплотнительная прокладка намертво прикипает и к корпусу фильтра, и к блоку цилиндров. Тогда голыми руками крепко за фильтр ухватиться не получается, особенно в тех автомобилях, в которых под капотом дефицит свободного пространства.

И начинается — сбитые пальцы, два часа потерянного времени, праздник замены масла рухнул. Для этого, точнее, чтобы автомобиль приносил радость и при замене расходников, многие пользуются фирменными съёмниками для фильтрующего элемента, а некоторые пытаются смастерить съёмник масляного фильтра своими руками.

Виды цепных съемников

Производителями предлагаются два варианта цепных съемников:

  • С рукоятью. В зависимости от диаметра фильтра регулируется длина цепи инструмента.
  • Под ключ/головку. Регулировка размера съемника осуществляется автоматически при его вращении.

На рукояти цепных ключей-съемников фильтров первого вида находятся несколько выступов, предназначенных для закрепления петли однозвенной либо двухзвенной цепи. Выбор свободного хода осуществлять не нужно, поскольку сразу же после приложения усилия начинается отворот.

У второго вида инструментов цилиндрическая деталь жестко зафиксирована в разрыве цепи. Во время вращения она накручивается на данную деталь, после чего захватывает шлицы фильтра и передает усилие на резьбовое соединение масляного фильтра.

Для откручивания фильтра при помощи такого инструмента цепь наматывается на корпус очистителя, конец крепится к расположенному на рукояти специальному крюку. Цепной съемник масляного фильтра упирается в фильтр и тянется за рукоять, выступающую в качестве рычага.

В разы проще использовать съемники с уже готовыми петлями. Цепь натягивается на очиститель и тянется за край, выходящий из расположенного на конце рукояти паза, что позволяет открутить вышедший из строя фильтр.


Смотреть галерею

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
