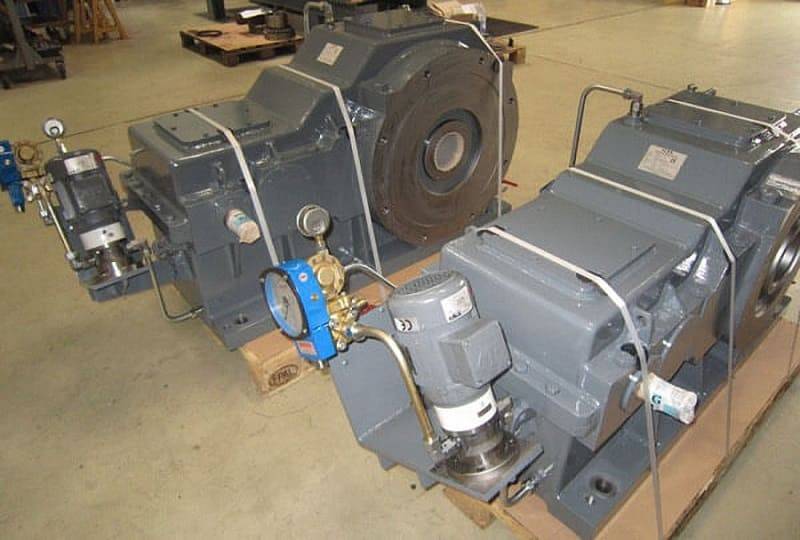

Цилиндрический редуктор

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей.

По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

По способу расположения шестерен и общей компоновке выделяют горизонтальные и вертикальные модели. Такие устройства характеризуются высоким КПД, долговечностью и относительно невысокой стоимостью.  В отличие от многих других вариантов, цилиндрические редукторы обычно не допускают произвольного расположения в пространстве, что значительно ограничивает их область применения.

Конические мотор-редукторы

Устройства, собранные на основе конических шестерен, позволяют построить угловой конический мотор-редуктор. Его главной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на использование в устройствах, требующих смены направления осей. Также конические модели выгодно устанавливать в конструкциях, предъявляющих ограничение по одному из габаритных размеров устройства. Редукторы данного типа отличаются более высокой стоимостью, в виду значительной сложности изготовления отдельных деталей. Передаточное отношение конических моделей обычно невелико. Для его повышения, коническую и цилиндрическую передачи часто комбинируют, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, огромную популярность приобрели червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них используется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно небольших габаритах. Благодаря этому стоимость червячных моделей ниже аналогов с иной конструкцией. Среди других особенностей следует выделить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличие от цилиндрических и конических моделей, приложение усилия к выходному валу не приведет к проворачиванию механизма. Благодаря этому такие редукторы часто используют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы обычно не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, вследствие чего эти модели активно применяются для модернизации привода станков, промышленных линий и других механизмов. Среди недостатков червячных моделей обычно выделяют небольшой КПД и повышенное тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли широкое использование в небольших устройствах привода. Высокое передаточное отношение и способность работать с большими нагрузками, ориентирует их на использование совместно с серводвигателями промышленных роботов  и других автоматических устройств. Встречаются планетарные модели и общепромышленного применения. Благодаря особенностям конструкции зубчатой передачи, данные модели мотор-редукторов выполняются с соосными валами. Это позволяет их использовать для привода практически любых механизмов.

Дальнейшим развитием планетарных передач стали волновые редукторы. Они обеспечивают большое передаточное отношение, плавность хода и высокую точность позиционирования выходного вала. Благодаря этому такие модели стали основой построения промышленных роботов. Наряду с высокими характеристиками, данные типы передач отличаются высокими требованиями к изготовлению, а, следовательно, и высокой стоимостью, что существенно сдерживает распространение данных моделей.

Недостатки цилиндрических редукторов

Наряду с достоинствами, цилиндрический тип передач имеет недостатки.

1. Одна ступень не обеспечивает большое передаточное число. Минимальное количество зубьев колеса равно 17. Это требует значительного увеличения габаритов при максимально возможных передаточных числах (до 1:12.5).
2. Высокий уровень шума, создаваемого при поочередном входе в контакт пар зубьев. Простейшая конструкция, когда они прямые. Контакт здесь происходит по всей длине зуба. Это обеспечивает передачу большой мощности, но также значительный износ и повышенный шум при вращении. В косозубых зацеплениях захват каждого последующего звена производится постепенно, что снижает вибрацию и удары. При этом требуются меньшие усилия для вращения вала.
3. Нет самоторможения. Наружная нагрузка может вращать выходной вал, что не всегда целесообразно. В одном случае это является недостатком, в другом – преимуществом.
4. Зубчатые колеса обладают высокой жесткостью и не дают возможности компенсировать динамические нагрузки.

Классификация цилиндрических редукторов

Слово «редуктор» (от лат. reductor) переводится как «отводящий/приводящий назад». То есть уже исходя из названия можно определить задачу данного механизма.

Цилиндрический горизонтальный редуктор представляет собой устройство, которое изменяет крутящий момент, а также мощность мотора. Устанавливается он почти на все автомобили. Это составной элемент трансмиссии, который регулирует перемещение в высокоточных приборах. Как выглядит данный механизм? Он выполнен в виде одного либо нескольких зубчатых зацеплений, которые взаимодействуют друг с другом, чтобы понизить обороты мотора до нужной скорости вращения исполняющего узла.

Цилиндрические горизонтальные редукторы подразделяются на несколько видов в зависимости от количества ступеней, типа колес и резьбы. Далее разберем каждую из классификаций подробно.

По типу зубьев колес цилиндрические горизонтальные редукторы подразделяются на:

• прямозубые;
• косозубые;
• криволинейные;
• шевронные.

Проще всего изготовить прямозубые колеса, но их уровень шума окажется выше, чем у косозубых и шевронных. Более того, ресурс механизма данного типа будет небольшим по причине постоянных ударов во время соприкосновения пар зубьев: из-за сильной вибрации детали быстро изнашиваются.

Цилиндрический горизонтальный косозубый редуктор имеет более сложную конструкцию. Но и эксплуатационные характеристики у него лучше: уровень шума низкий, небольшой износ, плавный ход. Единственный минус — возникает осевая сила, пагубное воздействие которой приходится как-то нивелировать.

Следующий шаг, который сделали инженеры, – усовершенствовали косозубое колесо, создав криволинейный редуктор. Его эксплуатационные характеристики наиболее высоки, однако производство данного типа колес считается достаточно сложным, ведь необходимо использовать спецоборудование.

Чтобы устранить главный минус косозубых колес — осевую силу, приходится устанавливать на валу второе точно такое же колесо, зубья которого наклонены в другую сторону. В результате осевые силы компенсируются двумя половинами колеса, оно называется шевронное. Если на автомобиле используется такой механизм, ход будет максимально плавный. Главная особенность шевронных колес — больший угол зубьев по сравнению с косозубыми цилиндрическими горизонтальными редукторами.

Валы в редукторах могут располагаться относительно друг друга следующим образом:

• оси валов параллельны;
• оси валов перекрещиваются.

На большей части редукторов валы расположены параллельно.

В зависимости от количества ступеней редукторы подразделяются на следующие виды:

• одноступенчатые цилиндрические горизонтальные редукторы;
• двухступенчатые;
• трехступенчатые;
• многоступенчатые.

Как выбрать, сколько ступеней должно быть? Это определяется передаточным числом, которое должно обеспечиваться редуктором. В зависимости от компоновки ступеней положение входного и выходного валов относительно друг друга может быть различным. Для большей наглядности ниже приведено изображение трехступенчатого цилиндрического горизонтального редуктора.

Цилиндрическая передача, в свою очередь, может быть:

• развернутая;
• раздвоенная;
• соосная.

Развернутая цилиндрическая передача встречается наиболее часто из-за универсальности деталей механизма. К примеру, шестерни и зубчатые колеса подойдут на несколько видов редукторов. А значит, компания-производитель сэкономит на их изготовлении.

Раздвоенная цилиндрическая передача подходит для тихоходной и быстроходной ступеней. Оптимальное решение – именно быстроходная ступень, ведь в этом случае получится сделать промежуточный вал в виде «вала-шестерни», а также плавающий быстроходный вал. В случае с раздвоенной схемой она «разносится» благодаря тому, что применяются косозубые передачи, в итоге получается шевронный механизм.

Если цилиндрическая передача соосная, значит, входной и выходной валы размещены на одной оси. Размер и вес таких механизмов примерно такой же, как у редукторов с развернутой схемой. В данном случае быстроходная ступень недонагружена, а тихоходная перегружена.

Использование цилиндрических редукторов

Назначение редуктора – понижение числа оборотов мотора и увеличение мощности на выходном валу. Сборка цилиндрического редуктора не представляет трудности. По самому центру отверстий проходит разъем корпуса и крышки. Подшипники насаживаются на валы, ставятся в приготовленные гнезда и подпираются с наружной стороны крышками.

Колеса и шестерни крепят на валы при помощи шпонок.

Для регулировки межосевого расстояния нужно с высокой точностью делать расточку корпуса.

Техническое обслуживание редукторов обычное. Нужно постоянно доливать масло, иногда менять его. Детали, размещенные в середине, рассчитаны на продолжительную эксплуатацию в течение как минимум 10 лет.

Прокатное и кузнечно-прессовое оборудование не сможет работать без редукторов. В данной сфере популярно много разновидностей редукторов. Прямозубые стоят на кранах. Мощные шевронные вращают кривошипные прессы, вальцы, манипуляторы, подающие металл.

Прокатные т-правильные станы работают исключительно благодаря клетям, передающим вращение мотора на валки и рабочие узлы.

Под каждым капотом скрывается коробка скоростей. На каждом станке есть редуктор или несколько. Небольшие передачи установлены в электрифицированном инструменте и регулируют частота вращения шпинделя дрели, угловые шлифовальные машины и фрезера.

Как устроен автомобильный редуктор

Для ознакомления следует рассмотреть основные составляющие данного узла трансмиссии. Автомобильный цилиндрический горизонтальный редуктор включает в себя:

• Корпус – изготовляется из стали высокой прочности и ряда легких сплавов. Он используется для защиты межосевого дифференциала от избыточных внешних воздействий.
• Крепления – они служат для фиксации корпуса к основанию, уплотнителями выступают сальники. Последние не допускают утечек трансмиссионной жидкости, обеспечивающей функционирование дифференциала и шестерней.

Для лучшего понимания работы механизма разберем принцип работы заднего цилиндрического горизонтального редуктора. Крутящий момент передается ведомой шестерне за счет сообщения ведущей шестерни и вторичного вала коробки передач. Ведомая шестерня принимает крутящий момент и передает его межосевому дифференциалу. К примеру, когда водитель поворачивает: наружное колесо получает максимальный крутящий момент, внутреннее — минимальный. Ведущая ось полностью включена в работу: два колеса на ней движутся вместе. А ведь еще 80 лет назад это было невозможно.

Ведомая шестерня крупнее, у нее больше зубцов, ведь она должна принимать максимальный крутящий момент от ведущей.

Теперь что касается редукторных передач. Они отличаются между собой по принципу соединения зубцов ведущей и ведомой шестерен.

За счет разнообразия всевозможных вариаций было создано 4 типа редукторных передач, которые встречаются на машинах:

• коническая. Две шестерни конического вида размещены под углом 90° относительно друг друга. Их можно встретить на машинах с полным либо задним приводом;
• гипоидная. Здесь угол расположения шестерней составляет 45°. Используются они также на машинах с полным либо задним приводом;
• червяная. В этом случае один винт сообщается с червячной ведомой шестерней;
• цилиндрическая. 2 шестерни цилиндрической формы сообщаются параллельно. Встретить данную схему можно на авто с передним приводом.

Редукторы цилиндрические одноступенчатые типа Ц

Редукторы этого типа имеют межосевые расстояния от 800 до 1120 мм, предназначены для привода крупных машин для длительного режима эксплуатации и рассчитаны на передачу крутящего момента на тихоходном валу от 125 000 до 355 000 Н · м при передаточных числах от 1,6 до 6,3.

На листах 47, 48 показана конструкция редуктора Ц-800. Зубчатое зацепление — шевронное, шестерня откована вместе с валом, литое колесо насажено на вал с допусками прессовой посадки. В каждой опоре быстроходного вала установлено по два роликоподшипника с короткими цилиндрическими роликами. Безбортовые наружные кольца обеспечивают свободную установку шеврона шестерни по шеврону колеса.

При использовании двух одинаковых подшипников в одной опоре для равномерной загрузки необходимо проводить подбор по наименьшим отклонениям наружного диаметра и радиального зазора между телами качения и кольцами. Кольцо лабиринтного уплотнения торцевой поверхностью упирается в торец внутреннего кольца подшипника, с другой стороны два полукольца, установленные в канавке вала, с необходимой подгонкой по месту служат упором для лабиринтного кольца и вместе жестко крепят внутренние кольца подшипника и передают осевые силы на вал. Для удержания двух полуколец на них надевается сплошное кольцо, которое закрепляется болтами к лабиринтному кольцу, и головки болтов скрепляются проволокой.

Вал колеса установлен на двухрядных конических роликоподшипниках. Внутренние кольца от осевого смещения крепятся двумя полукольцами, закладываемыми в канавку вала, и охватываются специальной шайбой. Шайба закрепляется болтами, ввернутыми с торца вала. Два полукольца требуют слесарной подгонки при сборке редуктора, что обеспечивает плотное беззазорное соединение кольца подшипника и торца бурта вала.

Таблица 96

Габаритные и присоединительные размеры цилиндрических одноступенчатых редукторов типа Ц (лист 48), мм

Продолжение табл. 96

Таблица 97

Основные параметры зубчатых передач цилиндрических одно- и двухступенчатых редукторов типа Ц и Ц2Ш

Примечание. Z_∑ = 112 при и≤ 3,15, z_∑ = 126 при и > 3,151.

Течь масла по валу предотвращается лабиринтным уплотнением и отводом масла из полости между подшипниками и лабиринтным кольцом через отверстие в корпусе, через которое масло поступает в картер. В нижней части торцевой крышки осевого крепления наружного кольца подшипника против вертикального отверстия отвода смазки должен быть выполнен вырез для свободного прохода масла.

Корпус редуктора выполняется из чугуна, а в более ответственных случаях — из литой стали. К нижней части корпуса крепится на болтах сварной поддон, и к нему приваривается труба для отвода масла из картера. Верхняя часть корпуса состоит из двух частей толстой рамы и сварного кожуха. Рама на болтах крепится к нижней части корпуса и совместно с ним ведется расточка отверстий под подшипники. Сварной кожух крепится болтами к раме через фланец.

Централизованное смазывание зацепления и подшипников обеспечивается подачей охлажденного масла через отверстие, просверленное с торцевой стороны корпуса, масло через трубы подводится к брызгалу и при наличии отверстий распределяется по всей длине зацепления. Есть также индивидуальный подвод смазки к каждому подшипнику.

Габаритные размеры редукторов (лист 48) приведены в табл. 96. Основные параметры зубчатых Передач цилиндрических резисторов типа Ц приведены в табл. 97.

При применении зубчатых колес с z = 17 коэффициенты смещения исходного контура должны быть  x₁=0,2; х₂ = -0,2.

По основным параметрам рассчитывается число зубьев шестерни и колеса и фактическое передаточное число, которые даны в табл. 98.

В табл. 99 приведены крутящие моменты, передаваемые тихоходными валами, и предельная частота вращения быстроходного вала.

Значения крутящих моментов Т_т приведены для шестерен из стали 35ХМ ГОСТ 4543-71 с твердостью 300…330 НВ и колес из стали 35ХМЛ с твердостью 260…290 НВ.

Таблица 98

Фактические передаточные числа и числа зубьев шестерен и колес в цилиндрических одноступенчатых редукторах типа Ц

Таблица 99

Крутящие моменты и предельная частота вращения в цилиндрических одноступенчатых горизонтальных редукторах типа Ц

Примечание. Т_т — момент, передаваемый тихоходным валом; n_Б — частота вращения быстроходного вала.

Методика выбора редукторов типа Ц такая же, как и у редукторов РЦО.

Расположение и размеры отверстий для подвода и отвода масла приведены в табл. 100.

В зависимости от типоразмера редуктора и передаточного числа в табл. 101 приведен расход масла при струйном смазывании.

Сорт масла при окружной скорости до 2,5 м/с — П-8п, свыше 2,5 и до 5 м/с авиационное МС-20, свыше 5 до 20 м/с-И-50А.

Цилиндрическо-червячные двухступенчатые редукторы.

В схеме на рис. 41 быстроходная ступень — с цилиндрическими колесами; тихоходная ступень — с червячной парой; быстроходный и тихоходный валы перекрещиваются под прямым углом и параллельны основанию корпуса редуктора. В схеме на рис. 42 быстроходная ступень с червячной парой, а тихоходная с цилиндрическими колесами; быстроходный и тихоходный валы перекрещиваются под прямым углом и параллельны основанию корпуса редуктора. В схеме на рис. 43 быстроходная ступень с цилиндрическими колесами; тихоходная ступень — с червячной парой; быстроходный и промежуточный валы перпендикулярны к основанию корпуса, тихоходный вал параллелен основанию корпуса.
