Схемы монтажа
В зависимости от количества точек подключения и протяженности труб выбирается способ подключения циркуляционного насоса и разводка труб:
- последовательное соединение с одним контуром;
- параллельное подключение с коллектором.
В первом случае все точки водозабора подключаются последовательно и в одном контуре. Это выгодно, если без труда можно объединить санузлы и кухню одной водопроводной трубой без лишних затрат материала и достаточно коротким маршрутом. Есть только одна особенность, которая больше касается напорного насоса, а не циркуляционного. Если будут открыты несколько точек забора воды одновременно, то давление в каждой из них будет делиться поровну. Как вариант, это решается установкой редуктора на каждый кран и выбором более мощного насоса.
Простейшая схема монтажа рециркуляционного насоса
Параллельное подключение решает проблему с давлением и распределением воды с помощью коллекторной группы и компактного размещения редукторов. В этом случае рециркуляционные насосы необходимо установить в каждом отдельном контуре или подобрать один более производительный насос на все группы разом. Такая разводка необходима при наличии нескольких санузлов в доме, разнесенных далеко друг от друга и от кухни, или когда при последовательном подсоединении общая длина маршрута становится слишком большой.
Пошаговая инструкция по сборке и монтажу насоса
После приобретения устройства и выбора места его установки необходимо провести сборку и монтаж. Предварительно необходимо по обе стороны помпы вмонтировать шаровые краны, перед агрегатом установить грязевик для задержки окалины, грязи, абразивных частиц. Верхнюю часть байпаса надо оснастить воздушным клапаном.
Сборка и подключение насоса к котлу отопления проводятся в такой последовательности:
- Перед монтажом следует слить жидкость из системы. Для полноценной очистки нужно залить в нее теплоноситель и спустить, затем повторить эту процедуру еще пару раз.
- Осуществить установку насоса в систему.
- После монтажа все места соединений необходимо тщательно загерметизировать.
- Залить систему жидкостью. Удалить лишний воздух.
- Подключить устройство к электрической сети.
Количество циркуляционных приборов, необходимых в системе, зависит от длины трубопровода.
Особенности агрегата
Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления
Циркуляционный насос – это прибор, работающий в замкнутой отопительной системе и выполняющий перемещение воды в трубопроводе. Агрегат поддерживает определённую температуру теплоносителя в системе. Прибор не восполняет потери теплоносителя и не наполняет систему. Наполнение системы осуществляется за счёт специального насоса либо определённого давления в трубах.
Принцип действия циркуляционного насосного оборудования основан на создании непрерывной циркуляции жидкости в системе без изменения показателя давления. Поскольку после установки прибор работает постоянно, главные требования к таким насосам – это низкий уровень шума при работе, экономное энергопотребление, надёжность, долговечность и простота использования.
Важно: циркуляционные насосы – это компактные приборы, которые не занимают много места и не создают шум при работе. Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная
Они устанавливаются:
Сфера использования циркуляционных агрегатов для отопительных систем довольно обширная. Они устанавливаются:
- в традиционных радиаторных системах;
- при обустройстве водяного тёплого пола;
- в геотермальных системах;
- при организации горячего водоснабжения коттеджей и дач.
В отличие от систем принудительной циркуляции, данное насосное оборудование не нуждается в трубах с увеличенным диаметром. Кроме этого прибор имеет следующие преимущества:
- быстрота нагревания помещения;
- котёл можно установить в любое подходящее место;
- потери теплоносителя и воздушные пробки сведены к минимуму;
- за счёт термореле обеспечивается автоматическое управление температурными режимами;
- затраты на электроэнергию снижаются благодаря использованию авторегулировки частоты вращения ротора;
- поскольку в приборы отопления постоянно подаётся жидкость, продлевается срок их эксплуатации.
Конструктивное исполнение насосов для отопительных систем
В зависимости от конструкции все нагнетающие агрегаты систем отопления разделяются на два типа:
- сухие циркуляционные насосы;
- насосы с мокрым ротором.
Оба типа устройств достаточно эффективны в обогревающих трубопроводах и имеют как достоинства, так и недостатки.
Насосы сухого типа
В устройствах с сухим ротором электродвигатель вынесен за пределы корпуса насоса В таких агрегатах ротор не контактирует с рабочей жидкостью, поскольку все элементы электродвигателя отделены от рабочей камеры устройства уплотнительной системой специального типа. Она состоит из отполированных, тщательно подогнанных друг к другу металлических колец. Чтобы устранить трение, между элементами уплотнения постоянно находится тонкая плёнка жидкости, которая играет роль смазки. Именно она и предотвращает повреждение колец уплотнителя.
В зависимости от расположения отдельных элементов конструкции сухие помпы отопительных систем можно разделить на три типа:
- помпы консольного типа;
- вертикальные центробежные насосы;
- блочные насосы.
Всасывающий патрубок консольных циркуляционных насосов находится на внешнем краю улитки, тогда как нагнетательная часть вынесена в противоположную сторону. Особенностью агрегатов второго типа является расположение электродвигателя в вертикальной плоскости, что позволяет значительно повысить производительность устройств.
Устройство циркуляционного насоса с сухим ротором
Насосы с сухим ротором имеют многочисленные достоинства:
- длительный срок эксплуатации;
- высокая производительность;
- КПД приближен к 80%;
- возможность работы при утечке теплоносителя;
- высокая ремонтопригодность;
- относительно низкая стоимость;
- надёжность;
- возможность монтажа в любом положении.
Вместе с тем повышенный уровень шума агрегатов данного типа не позволяет устанавливать их в жилых помещениях. К минусам также относятся требования к чистоте теплоносителя и необходимость в периодическом обслуживании и смазке подвижного уплотнения.

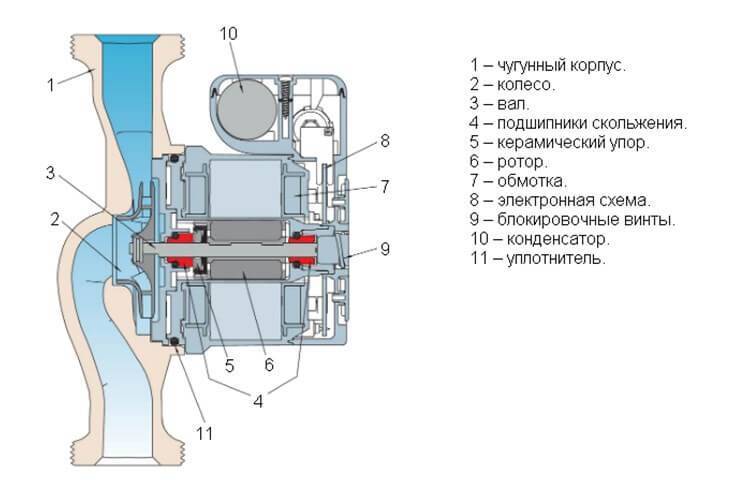

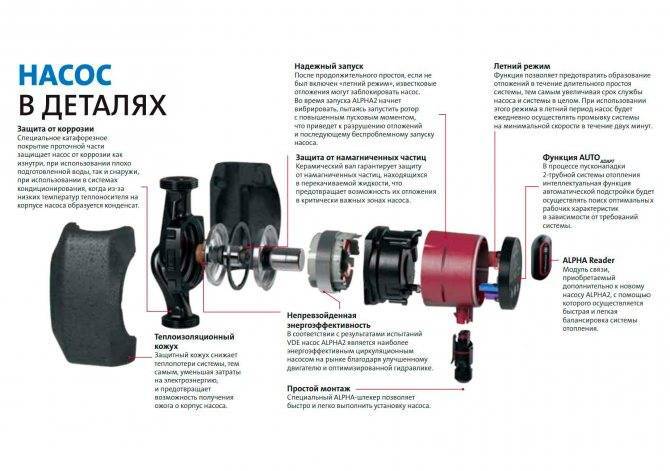

Циркуляционные насосы с мокрым ротором
Достоинства циркуляционных насосов с мокрым ротором открыли широкие перспективы для их использования в автономных отопительных системах Ротор и рабочее колесо насосов этого типа находятся в перекачиваемом теплоносителе, который отлично справляется не только со своей основной функцией, но и с охлаждением деталей электродвигателя. Статор электродвигателя помпы отделён от ротора герметичным стаканом, выполненным из немагнитной стали или углеродного волокна. Агрегаты «мокрого» типа предназначены для работы в системах со стабильным, редко меняющимся расходом жидкости. Наличие блока управления позволяет варьировать количество подключённых обмоток, и соответственно, менять производительность насоса. Выбор оптимального режима работы положительным образом влияет на экономичность агрегата.
К достоинствам агрегатов «мокрого» типа можно отнести:
- низкий уровень шума;
- нет необходимости в смазке;
- эффективный способ охлаждения;
- простота обслуживания и монтажа;
- сравнительно низкая цена агрегата и запчастей;
- длительный срок эксплуатации.
Насосы с мокрым ротором не лишены и недостатков в виде низкого КПД (немногим больше 30%), неспособности агрегата к работе без теплоносителя и требованиям к горизонтальной ориентации вала ротора во время работы.
Особенности конструкции по способу подключения
Фланцевое подключение чаще всего используется в моделях насосов повышенной мощности В трубопроводах коммунальных и промышленных магистралей чаще всего используются циркуляционные насосы с сухим ротором, как более производительные и мощные устройства. Их подключение выполняется преимущественно фланцевым соединением, а для установки может использоваться как общая опорная рама, так и специально обустроенный фундамент. Вместе с тем производители выпускают и устройства, предназначенные для встраивания в автономные системы отопления. Как правило, все они имеют повышенную мощность и производительность, а их установка не требует специального крепления.
В комплект поставки насосов с муфтовым типом подключения обязательно входят крепёжные элементы
Муфтовые присоединения циркуляционных насосов характерны для маломощных агрегатов мокрого типа с прямопоточным движением теплоносителя, которые могут встраиваться непосредственно в трубопровод. Такие устройства представлены широким рядом бытовых центробежных насосов, тогда как мощные промышленные агрегаты с фланцевым соединением требуют дополнительного крепления трубопровода при помощи консоли и фундамента.
Схема установки своими руками
При установке циркулирующего насоса в отопительную систему теплоноситель с одной стороны захватывает жидкость и нагнетает ее с другой стороны в трубопровод. При вращении колеса с лопастями образуется центробежная сила. При этом давление в расширительном баке изменяться не будет.
Установить насос вполне можно своими руками, используя специальную схему
Для повышения уровня тепла необходимо устанавливать повышающий насос. Чтобы преодолеть силы сопротивления воды, необходимо устанавливать циркуляционный.
Схема установки:
- Устанавливаем агрегат на трубопровод с горячей водой, которая поступает от нагревателя.
- Между нагревателем и насосом монтируем пропускной клапан.
- Соединяем байпасом трубопровод с обратным и пропускным клапаном.
- Для продолжительного удержания воды в колесе на конце трубопровода сооружаем приемник, имеющий обратный клапан.
Такое устройство может развить скорость теплоносителя до 2 м/с. Циркуляционный тип оборудования необходим для ускорения движения воды в системе без нагнетания дополнительного давления
Если в конструкции отопления смонтирована принудительная циркуляция, это является обязательной и важной деталью. Он может различаться по мощности и работать от электричества
В большинстве случаев скорость на них можно регулировать от минимальной до максимальной величины.
Особенности принудительной циркуляции
Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.
Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?
Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.
Преимущества
Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.
Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.
Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.
Недостатки
В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.
Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

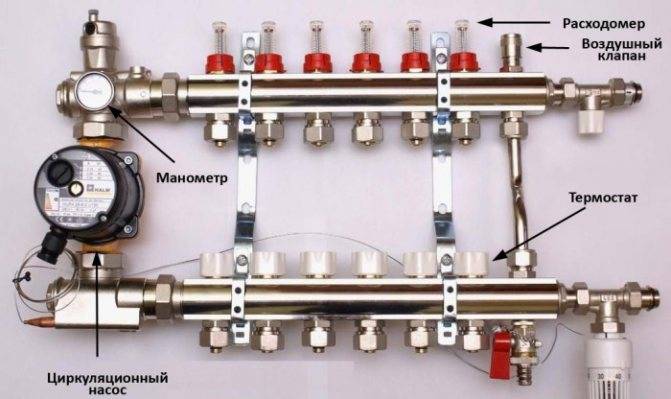

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

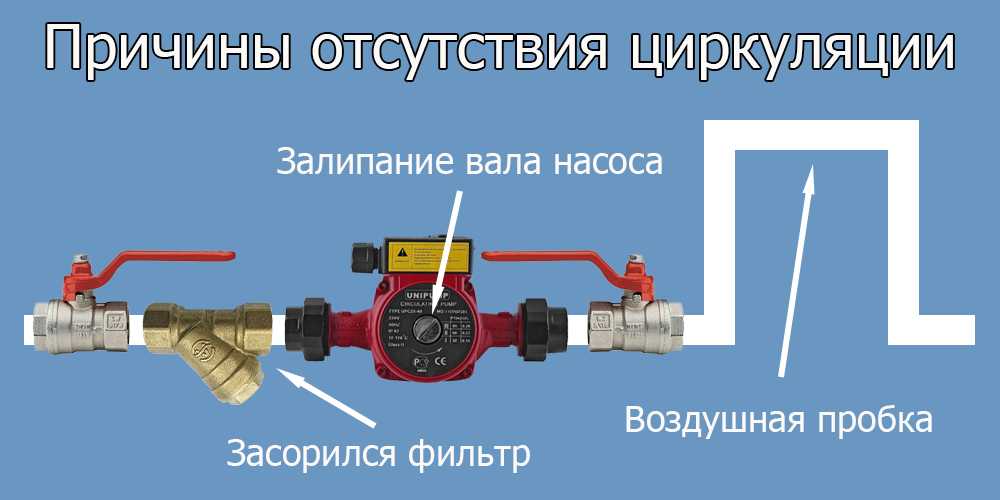

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Разновидности циркуляционных насосов
Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель
Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:
- Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
- Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.
В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:
- Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
- Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
- Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.
Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.
Циркуляционный насос – схема монтажа
Нельзя просто воткнуть турбинку в разрез трубы, и включить питание. Чтобы установить насос, надо знать схему работы вашей системы отопления.
Она бывает однотрубная, когда патрубки радиаторов просто отведены от магистральной трубы на некотором расстоянии. Такая система применяется в малоэтажных домах советской постройки.
При таком включении требуется небольшая мощность насоса, регулятор скорости не нужен. Подходит для климата с плавными переходами из сезона в сезон. Система инертна и экономична.
Двухтрубная система работает иначе.
Теплоноситель подается в радиаторы по одной трубе, после остывания отводится по обратке. Требуется мощный насос с регулятором скорости. Преимущество – нагрев системы происходит быстро, но для этого требуется больше энергии.
Как правильно установить циркуляционный насос, когда выбрано место монтажа
Главное правило – обеспечить байпас, то есть обходной путь.
Обязательно наличие трех запорных вентилей.
Важно! Краны должны быть рассчитаны на горячую воду. Иначе механизм быстро даст люфт, и протечки обеспечены
Основная задача – обеспечить аварийный обход воды в случае поломки насоса. Кроме того, вы можете пустить воду напрямую для демонтажа электроприбора, без слива теплоносителя из системы.
Установить циркуляционный насос своими руками не сложнее, чем поменять кран в ванной. Главное – подготовить трубы «на сухую»
Обратите внимание на качество прокладок. Если протечка обнаружится после заполнения системы – вам придется сливать всю воду, и переделывать неисправное соединение
Еще одна хитрость – циркуляционный насос рекомендуется устанавливать горизонтально, двигателем наверх. Для систем с сухим ротором, это обязательное требование. В этом случае, при протечке соединения фланца, электрическую часть мотора не зальет водой. Желательно, чтобы над насосом не располагались другие соединения.
Прочитав этот материал, вы сможете правильно подобрать насос, или проконтролировать бригаду установщиков. Как минимум, обоснованность предложенной модели.
Видео обзор циркуляционных насосов поможет вам сделать правильный выбор
Поделиться с друзьями:
Основные разновидности
Все циркуляционные насосы для систем отопления делятся на два конструктивных типа: устройства с «сухим» ротором и насосы циркуляционные с «мокрым» ротором.
В циркуляционных насосах первого типа, что понятно уже из их названия, ротор не контактирует с жидкой рабочей средой – теплоносителем. Крыльчатка таких помп отделена от ротора и статора уплотнительными стальными кольцами, прижимающимися друг к другу при помощи специальной пружины, компенсирующей износ этих элементов. Герметичность данного уплотнительного узла в процессе работы насоса обеспечивает тонкая прослойка воды между стальными кольцами, формирующаяся за счет разницы между давлениями в системе отопления и во внешней среде.
Циркуляционные насосы для отопления с «сухим» ротором отличаются достаточно высокими КПД (89%) и производительностью, но есть у гидромашин данного типа и недостатки, в том числе сильный шум при работе и сложность в эксплуатации, техническом обслуживании и ремонте. Как правило, насосами данного типа оснащают отопительные системы промышленного назначения, в бытовых системах обогрева они используются достаточно редко.
Одноступенчатый циркуляционный насос с «сухим» ротором
Циркуляционный насос для систем отопления, оснащенный ротором «мокрого» типа, – это устройство, крыльчатка и ротор которого находятся в постоянном контакте с теплоносителем. Рабочая среда, в которой происходит вращение ротора и крыльчатки, выполняет роль смазки и охлаждающей жидкости. Статор и ротор насосов данного типа изолируются друг от друга при помощи специального стакана, изготовленного из нержавейки. Такой стакан, внутри которого располагаются вращающиеся в среде теплоносителя ротор и крыльчатка, защищает обмотку статора, находящуюся под напряжением, от попадания на нее рабочей жидкости.
КПД насосов данного типа довольно невысокий и составляет всего 55%, но технических возможностей такого устройства вполне достаточно для того, чтобы обеспечить циркуляцию теплоносителя в системах обогрева домов не слишком большой площади. Если говорить о достоинствах циркуляционных насосов с «мокрым» ротором, то к ним следует отнести минимальное количество шума, издаваемого при работе таких устройств, высокую надежность, простоту в эксплуатации, техническом обслуживании и ремонте.

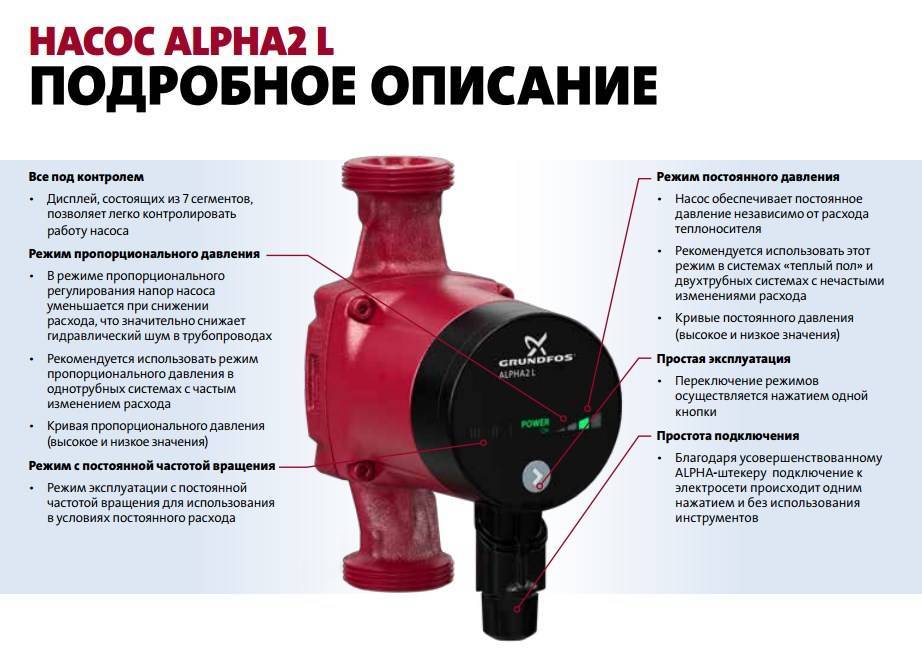

Циркуляционный насос «мокрого» типа
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

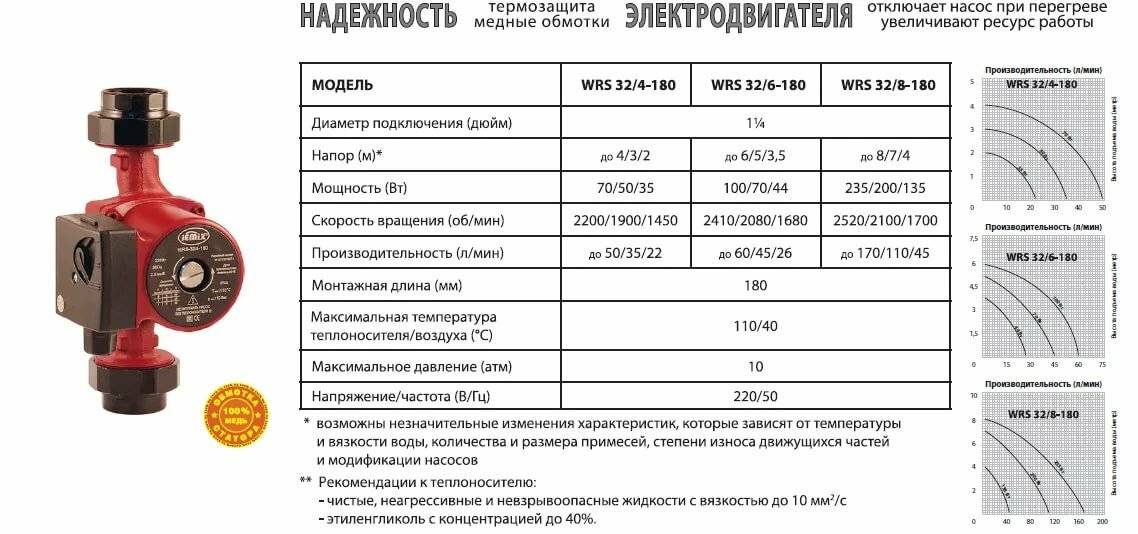

Характеристики насосов
Все циркуляционные насосы имеют два основных параметра:
- Н – величина напора, т.е. высоты, на которую насос может поднять жидкость (измеряется в метрах);
- Q – расход жидкости за определенный временный промежуток (измеряется в кубических метрах), который имеет прямую зависимость от мощности отопительного котла и диаметра используемых труб.
Насос в отопительной системе практически не используется для подъема воды, поэтому основным показателем является параметр Q. В современных отопительных котлах зачастую имеется встроенный насос, поэтому установка дополнительного насоса не потребуется.
Необходимость монтажа циркуляционного насоса возникает в том случае, если используется слабый котел, или же если отапливаемая площадь была увеличена. Перед тем, как поставить дополнительный насос в систему отопления, нужно рассчитать расход жидкости в контуре. Кроме того, нужно правильно подобрать мощность насоса, которая определяется в зависимости от длины трубопровода – каждые 10 м длины контура требуют 0,6 м напора.
Существует два основных вида насосного оборудования:
- Сухие . В таких устройствах перекачиваемая жидкость не вступает в контакт с ротором. Герметичность достигается за счет уплотнителя, расположенного между насосом и его двигателем. КПД сухих насосов составляет около 80%, что позволяет с успехом использовать их для перекачки больших объемов жидкости. Для обустройства домашних отопительных систем насосы данного типа не применяются ввиду чрезмерного уровня шума, который они вырабатывают в процессе эксплуатации.
- Мокрые . В данном случае ротор погружен в перекачиваемый теплоноситель. Охлаждение двигателя осуществляется за счет воды. Электроэнергия подается в устройство через статор. Из достоинств такого оборудования стоит отметить долговечность, надежность, компактность, простоту обслуживания и низкий уровень шума. Основные недостатки – низкий КПД (не более 50%), возможность использовать такие устройства только в частных домах и квартирах, а также полная непригодность мокрых насосов для перекачивания питьевой воды.
