Мини-дрель: когда нужно сверлить мелкие детали

Функционал и применение

Гравер предназначен для работы, которую аккуратно выполнить стандартным инструментом трудно или невозможно. Это универсальное устройство. С его помощью можно сверлить мелкие отверстия, обтачивать и шлифовать миниатюрные детали, обрабатывать поверхности в труднодоступных местах, делать гравировки и использовать в качестве мини болгарки.

Электрический гравер — незаменимый инструмент в различных сферах:

• ювелирное дело: гравировка и обработка ювелирных изделий;
• индустрия красоты: специальными граверами пользуются мастера маникюра;
• медицина: бормашина в стоматологии, приспособления в операционных;
• хобби: радиолюбительство, масштабное моделирование и изготовление различных поделок;
• домашнее хозяйство: от мелкого ремонта «на коленке» до работы в гараже.

И это далеко не весь список.

Механическая мини-дрель + (Видео)

Если Вы вдобавок к электронике увлекаетесь еще и рыбалкой, то в Вашем доме наверняка найдется старая удочка с безынерционной катушкой. Она-то и послужит основанием для механической мини-дрели.

Вначале снимите шпулю с катушки, она крепится винтом на валу. Далее измерьте длину вала и сравните ее с длиной отверстия патрона. Если вал длиннее, обрежьте его в соответствии с размерами отверстия патрона. Посадите патрон (или цангу) на вал при помощи термоклея или холодной сварки.

Для удобства работы осталось переделать ручку катушки, она достаточно длинная и будет мешать быстроте сверления. Отпилите часть длинного колена ручки, а непосредственно ручку закрепите на оставшийся отрезок. Крепится она достаточно легко расклепанным металлическим штифтом.

Ваша механическая дрель готова к работе.

Бормашина своими руками (видео)

Бытовые электросамоделки – это гарантия надежности и долговечности электроинструмента. Кроме того, это неплохая возможность сэкономить, ведь, зачастую, для сборки бытового инструмента требуется минимум деталей, которые легко отыщутся в обиходе или ближайшем магазине. Используйте представленные в статье инструкции, собирайте своими руками ротационные бытовые электроприборы, и наслаждайтесь их качеством и доступностью!

Комментарии

0 Оля 11.01.2018 21:09 Даже не знала, что дрель можно сделать самостоятельно. Если бы инструменты получались немного побольше, то они могли быть очень опасными, а вообще лучше не заниматься такой самодеятельностью. Цитировать

Обновить список комментариев RSS лента комментариев этой записи

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов. Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Цанга зажимная

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера.  Если в качестве корпуса вы используете простую полую трубку, необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта, в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки. Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика,  тонкого металла и изготовлению поделок.

Сфера применения мини дрели

Минидрель можно часто встретить в наборах мастеров, которые занимаются ремонтом компьютерной техники, сложного технического оборудования, или электриков, выполняющих монтаж систем видеонаблюдения и пожарной сигнализации. Для проведения подобных действий этот инструмент незаменим, так как классическая дрель или шуруповерт не способны зажать такое тонкое сверло в своем патроне, к тому же обороты и усилие этих приборов в разы выше необходимого номинала.

Существуют миниатюрные дрели, работающие от постоянного или переменного тока, а также от сжатого воздуха. Подобные детали можно встретить в стоматологическом кабинете, так как применение электроинструмента в данных условиях недопустимо.

Мини дрель стоматолога

Мини дрели широко применяются для следующих целей:

1. Проделывание отверстий в пластиковых формах и листах, основах для микросхем и других изделий. Конечно, толстый металл инструмент просверлить не сможет, но для обработки листа до 1 миллиметра он прекрасно подходит;
2. Закручивание и откручивание шурупов с мелкой шляпкой и резьбой. Такие крепежи встречаются в основном в оргтехнике, щитках электропроводки на автоматических выключателях, а также в электродвигателях малого размера и мощности;

Важно! Во время такого использования нужно снизить обороты дрели до минимума, иначе можно сточить шлицы биты или повредить гнездо шляпки шурупа

1. Маленькие дрели, имеющие специальные насадки, могут использоваться в качестве гравера или шлифовальной машинки, для чего в их патрон устанавливаются шарообразные наконечники с рифленой поверхностью. В процессе вращения насадка обтачивает деталь или делает нужный рисунок, для улучшения результата и, чтобы не перегреть поверхность, рекомендуется использовать масленую эмульсию, понижающую трение.

Данные сферы, в которых используется мини дрели, являются основными, но кроме них, широкое распространение получили подобные инструменты в бытовой жизни, например, при обработке двух склеиваемых изделий из пластика или стекла. При подготовке стыка оба изделия зашлифовываются, после чего поверхность подгоняется таким образом, чтобы куски плотно прилегали друг к другу.

Мини дрель фабричного производства

Гравер аккумуляторный BOSCH PRO BOSCH GRO 12V-35

​Фото:https://market.yandex.ru

Сравнительно компактный гравер, позволяющий легко работать с любым материалом, включая стекло, благодаря высоким оборотам. Весит 0,6 кг – сравнительно много для аккумуляторных моделей, но именно это позволило существенно повысить мощность. Съемный аккумулятор можно легко заменить в любой момент, если приобрести подходящую батарею, чтобы не отрываться от работы. Защита от перегрузок гарантирует, что дорогостоящий инструмент выйдет из строя из-за перегрева. Подсветка делает работу значительно более комфортной, а специальный кейс упрощает переноску и хранение. Поэтому модель обязательно стоит включить в ТОП наиболее удачных.

Гравер аккумуляторный BOSCH PRO BOSCH GRO 12V-35

Достоинства:

• серьёзная автономность
• высокие обороты
• качественная гравировка
• высокое качество сборки
• надежная защита от перегрузки
• есть подсветка

Подготовка деталей будущей бормашины

Начать следует с изготовления трубки из длинного винта. Для этого нужно зажать в тисках дрель (это необходимо сделать за ручку, за корпус нельзя зажимать ни в коем случае). В патроне фиксируется болт без шляпки, а на его резьбовую сторону наворачивается кран Маевского – он будет использован в качестве направляющей. После подбирается сверло, подходящее под отверстие крана, дрель включается и винт просверливается ровно по центру на максимально возможную длину.

Дальнейшая работа требует предельной аккуратности. При помощи двух надфилей, между которыми будет вращаться зажатый в патроне дрели винт, нужно снять резьбу так, чтобы на получившуюся втулку можно было насадить подшипники

При этом, с ближней к патрону стороны должно остаться около 6-8 см неповреждённой резьбы – это очень важно

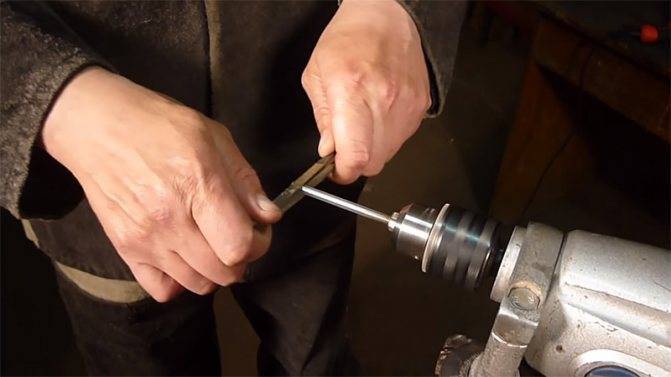

При помощи надфилей винт обтачивается до нужного диаметра ФОТО: youtube.com

Насадки: экономия сил и средств

Если составить рейтинг электроинструментов, для которых производители выпускают дополнительные насадки и приспособления, электродрель в нём лидер. Инструмент для сверления превращается в многофункциональную машину для ремонтных работ. Она пилит, режет, фрезерует, шлифует и ещё много чего делает. По производительности не заменит полноценно каждый инструмент, но краткосрочные задания домашнего мастера решает.

Для работы хвостовик насадки зажимают в патроне дрели, как простое сверло, и ставят режим сверления.

Шлифовка и полировка

Для шлифовки применяют насадку под круги на липучках, куда крепят абразивные кружки разной зернистости. Чашечными или дисковыми шлифуют металл, дерево. В труднодоступных местах пользуются веерной насадкой.

Насадка напильник — это штырь, который одним концом крепится в патроне. На другом имеет напайку в виде конуса, пули или шарика. Их называют шарошками. Насадкой растачивают и шлифуют отверстия. Для грубой шлифовки, удаления заусенцев применяют насадки рашпили.

Дрель становится электроточилом со специальными насадками. Регулируется угол заточки, наточить можно что угодно: свёрла, стамески, дисковые полотна.

Полировочные насадки: мягкие войлочные, специальные для автомобиля, полировки торцов кожи и другие. Для работы с вращением в любую сторону выбирают скорость 1000 оборотов.

Насадка ножницы на дрель «Сверчок»

С такой насадкой дрель становится высечными ножницами по тонколистовому металлу, профнастилу и пластику. Хвостовик крепится в патроне дрели. Имеет две режущие головки, которые выставляют под нужным градусом. При частоте вращения 3000 оборотов даёт рез без заусенцев. Можно резко менять направление реза для изготовления фигурных частей.

Насадки, с которыми легче

Угловая. Работает в труднодоступных местах как дрель и как отвёртка.

Фрезы для гипсокартона. Применяют при монтаже розеток, распределительных коробок.

Гибкий вал. Одной стороной крепится в патроне дрели, патрон для сверла имеет на другом конце. Сверлит там, где дрель без такой насадки не справится.

Дрель из электрического патрона

Первый вариант изготовления такого нужного в домашнем хозяйстве инструмента, как дрель, основывается на использовании электрического патрона, который, безусловно, найдётся у каждого в доме. Если его нет, то, потратив немного денег, вы можете приобрести его в магазине. Цена на него довольно невысокая, поэтому такая трата будет вполне оправданной, ведь, используя его, можно получить в свое распоряжение хорошую мини-дрель. Для того чтобы собрать из патрона компактный инструмент для создания отверстий, необходимо подготовить следующие вещи:

• моторчик;
• баночку от мыльных пузырей;
• нож строительный;
• изоленту;
• термоклей;
• лампу паяльную;
• выключатель бытовой.

Корпус и сердцевина мини-дрели

Работу по созданию этого агрегата на основе патрона необходимо начинать с изготовления корпуса. В качестве него можно использовать банку от мыльных пузырей.

Изготавливается он следующим образом: необходимо приготовить крышку от банки. Затем следует нагреть паяльник, а после с его помощью сделать небольшое отверстие в крышечке баночки. Его диаметр должен несколько превышать величину диаметра основания сверла. Потом необходимо полностью вырезать дно баночки, а далее можно переходить к работе по сердцевине.

Соединяем патрон с моторчиком

При изготовлении своими руками нужных инструментов обычно моторчики берут от уже использованных приспособлений. Перед тем как приступить к креплению моторчика, его необходимо обезжирить, для чего следует воспользоваться ацетоном. Провести подобную манипуляцию можно и по отношению к патрону. Однако поливать ацетоном эту часть будущей дрели не следует. Вполне хватит обычного протирания смоченной тряпочкой.

Скрепление происходит посредством холодной сварки. Если такой способ соединения деталей является для вас неподходящим, то вы можете воспользоваться горячим клеевым составом. Следует понимать, что чем более сложную конструкцию будет иметь ваш будущий инструмент, тем более серьезные материалы потребуются вам во время создания мини-дрели.

Когда вы будете проводить посадку деталей на клей, ваши действия должны быть максимально аккуратными, чтобы всё получилось идеально ровным. Если допустить небрежность, то исправить свое упущение впоследствии вы не сможете.

Также при изготовлении мини-дрели из патрона во внимание следует принимать такие моменты:

• на патроне имеется в определённом месте отверстие, которое необходимо замазать перед соединением деталей;
• в качестве замазки прекрасно послужит обычный пластилин;
• отверстие этим составом заполняется сверху. Эту работу необходимо делать основательно, чтобы сверху дырочки не осталось.

Процесс изготовления

Когда вы завершили подготовку корпуса и сердцевины, можно переходить непосредственно к сборке дрели своими руками:

в баночку необходимо поместить патрон с моторчиком, которые предварительно соединены друг с другом

Делать это необходимо крайне осторожно для того, чтобы торчащие из патрона провода разместились в крышке баночки. После того как патрон целиком окажется в банке, необходимо выполнить его надежную фиксацию

Для этого пустоты по бокам в баночке заливают термоклеем, а потом ждут, пока он схватится;
на крышечке следует закрепить выключатель, а затем присоединить к нему провода питания. При желании его также можно зафиксировать при помощи клеевого состава;
далее необходимо к выключателю подсоединить все провода. В данном случае действовать необходимо согласно стандартной схеме подключения. Для обеспечения точности работы во время её выполнения вы можете использовать амперметр;
когда провода будут подключены, необходимо выполнить их изолирование. Для этой цели можно использовать привычный материал — изоленту или же сделать выбор в пользу термоклея. Потом останется прикрутить к баночке крышку, а с другой стороны закрепить сверло.

Плюсом готовой дрели, изготовленной из патрона, является то, что она в состоянии работать и от электрического питания, и от батареек.

Итак, мы рассмотрели вариант сборки универсальной модели мини-дрели. Стоит заметить, что, если у вас нет серьезных навыков в работе с электричеством, то сборка такого инструмента для вас станет крайне сложной задачей. Ниже будут предложены варианты сборки дрелей для решения мелких бытовых проблем, которые отличаются простотой изготовления.

Гибкий вал для бормашины своими руками

Если вам необходимо передать вращение мотора гравера, дрели или бора на насадку, то вам понадобится гибкий вал. Это устройство состоит из заключенной в гибкую броню проволоки, свитой в несколько слоев, и

сможет значительно расширить функционал ротационного инструмента. Собрать гибкий вал можно самостоятельно.

Для этого понадобится:

• Латунная трубка;
• Две втулки М4 с резьбой;
• Вал из электрода (диаметр 5 мм) с резьбой М5;
• Переходник с внутренней резьбы М5 и наружной М8 на 0,75;
• Быстрозажимной мини-патрон;
• Зажим из просверленного по оси болта М12;
• Защита для соединения.

Собираем гибкий вал. Для этого вставляем в латунную трубку вал из электрода и надеваем на обе стороны трубки втулки М4. С одной стороны трубки накручиваем на втулку переходник, а на него – мини-патрон. С обратной стороны трубки располагаем зажим, с помощью которого соединяем вал из электрода с гибким. Для удобства можно сточить на наждаке головки винтов на зажиме. Надеваем на зажим специальную латунную защиту, и фиксируем ее крепежами. Изолируем соединение. Гибкий вал готов! Для удобства со стороны патрона можно разместить хомут с пластмассовой ручкой.

Мини-дрель на основе зубной щетки

Очень удобными в использовании являются электрические зубные щётки. Однако при этом они непрактичны, поскольку нет возможности сменить на них щетину, когда она износилась. Вдобавок к этому недостатком таких приспособлений является то, что электрическая зубная щетка стоит довольно дорого. Поэтому после полного изнашивания от неё приходится избавляться. Однако необязательно отправлять это дорогое приспособление на мусорку, когда это оно становится абсолютно непригодным для чистки зубов. Вы можете на основе корпуса электрической щётки изготовить компактную дрель.

• Первое, что следует сделать, — взять старую электрическую щетку и отпилить у неё всё до корпуса. Далее нужно соединить вал моторчика со сверлом, для чего используется цанговый зажим.
• Приобретая цанговый зажим, необходимо заранее выяснить, какой в диаметре у моторчика вал. Моторчики, которые устанавливаются в зубные щетки, отличаются друг от друга диаметром насаживаемого вала.
• Приобретение цангового зажима не потребует от вас больших денежных трат. Его легко можно купить на радиорынке или же в специализированном магазине в Интернете. Это приспособление включает патрон, сменные сверла насадок различных диаметров, которые вставляются в патрон.
• При изготовлении из зубной щётки компактной дрели самым сложным моментом является надевание цангового зажима на движок щетки. Патрон рассчитан на вал начиная от 2 мм, а у моторчика он может быть меньшего размера. Тогда придется провести довольно сложную манипуляцию — обточить каждый шуруп крепежа, чтобы придать ему конусовидную форму. В этом случае появится возможность для подгона минимального диаметра крепления патрона под диаметр вала моторчика.

Конечно, собрать компактную дрель можно, используя в качестве основы не только щётку или старую ручку. Подойдут и другие приспособления. Народные мастера постоянно придумывают другие способы, позволяющие собирать компактный инструмент своими руками из подручных материалов. Если вам необходима дрель, то собрать ее вы можете, используя те варианты, которые были предложены в этой статье. Даже если у вас нет опыта в подобной работе, вы легко справитесь с поставленной задачей и получите в свое распоряжение инструмент для сверления отверстий.

Процесс изготовления из подручных материалов компактной дрели довольно простой. Достаточно приложить некоторые усилия и затратить немного времени — и у вас появится хорошая замена обычной дрели. С помощью самодельного компактного инструмента вы сможете выполнять сверление отверстий для ремонта мебели и решать другие бытовые проблемы.

Делаем цанговый патрон для ручного инструмента и станка

Простейший самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если же вам требуется оснастка для машины, ее придется вытачивать из заготовки и без специальных знаний здесь не обойтись.

Способ 1. Простейшая цанга из проволоки

Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми заготовками, подойдет миниатюрная муфта-цанга, спаянная из стальной проволоки

Важно учитывать, что полученный патрон может использоваться только для сверл одного диаметра, при этом диаметр сверла должен соответствовать выходному валу двигателя

Фотография №2: Простейший цанговый зажим из проволоки

Для работы потребуются такие инструменты и материалы:

1. цилиндрическая заготовка из металла, диаметр которой совпадает с диаметрами выходного вала двигателя и сверла;
2. стальная проволока толщиной 1 мм;
3. электрический паяльник;
4. флюс для пайки или КФЭТ.

Проволоку следует намотать на болванку, формируя жесткую пружину. Витки проволоки необходимо располагать максимально близко друг к другу. Готовую пружину пропаивают прямо на заготовке, используя флюс или КФЭТ.

Получившуюся цанговую муфту надевают на вал электродвигателя, а в отверстие на противоположном конце вставляют сверло.

Способ 2. Цанговый зажим из винта

Цанговый патрон со схожими характеристиками можно изготовить и другим способом. Изделие будет состоять из двух частей, соединенных винтом. Фиксацию зажима на валу электродвигателя и инструмента обеспечивают цилиндрические желобки на внутренних поверхностях оснастки.

Фотография №3: Заготовки для изготовления цангового зажима

Для работы потребуются:

1. болт или винт на 8 мм;
2. закрытая гайка М8;
3. болгарка с диском по металлу;
4. дрель и сверла на 2 и 5 мм.

Фотография №4: Цанговый патрон из винта, установленный на электродрель, в работе

В ножке болта просверлите отверстие на 3 мм. Сделайте крестообразно два ровных осевых пропила болгаркой или ножовкой по металлу. После этого в закрытой гайке ровно по центру просверлите отверстие диаметром 2 мм. Расширьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый цанговый патрон перед применением необходимо отцентрировать. Только в этом случае он будет работать корректно.

Способ 3. Самодельный цанговый патрон для фрезерного станка

Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оснастки потребуется стальная болванка (кругляк диаметром 40 мм и высотой 70 мм). Работа проводится в два этапа. Вначале делается корпус патрона, потом зажимная гайка.

Фотография №5: Цанга для фрезерного станка, выточенная на токарном станке

Изготовление корпуса патрона:

1. Зажмите болванку в патрон обратными кулачками.
2. Просверлите в ней сквозное отверстие по оси и расточите его.
3. Нарежьте в отверстии резьбу М27 х 2.
4. Обточите наружную поверхность болванки.
5. Подрежьте торец, который станет опорой для базовой опорной поверхности на шпинделе.
6. Снимите полученную оправку с патрона и трехкулачковый патрон со станка и навинтите оправку на шпиндель до упора.
7. Расточите цилиндрическую и коническую поверхности гнезда под цангу.
8. Проточите конец оправки и нарежьте в нем резьбу для зажимной гайки.

Изготовление зажимной гайки:

1. Заготовку зажмите в обратные кулачки трехкулачкового патрона.
2. Просверлите в ней отверстие, расточите внутреннюю полость.
3. Проточите внутреннюю торцевую опорную поверхность.
4. Нарежьте в гайке ответную резьбу.
5. Навинтите гайку на патрон, предварительно установленный на шпиндель станка.

Получившуюся оснастку можно усовершенствовать для более простой фиксации инструмента. С этой целью проводят накатку рифлений на боковых поверхностях корпуса патрона и гайки и делают пазы в наружных боковых поверхностях.

Что потребуется для работы?

Вариантов изготовления мини дрели своими руками существует несколько. Но наличие материала мало в чем отличается. Итак, чтобы сделать мини дрель своими руками, понадобится следующее:

• провод;
• патрон для сверла;
• баночка от мыльных пузырей (для корпуса);
• моторчик;
• сверло;
• термоклей.

Когда все из списка приобретено, можно приступать к работе.

Процесс изготовления мини дрели

Схема регулятора оборотов
для мини дрели.

Начнем выполнение работы с корпуса вашего инструмента. Им будет служить баночка от мыльных пузырей. Думаю, каждый сможет найти ее у себя дома, особенно те, у кого есть дети. Дно у банки отрезаем, а на крышке проделываем отверстие для проводов. Основание готово.

Далее займемся моторчиком. Его можно взять из детской игрушки (например, машинки). Также функцию мотора может выполнить 9-вольтовый двигатель от кассетного магнитофона (если такой у вас еще завалялся) или моторчик из автомагнитолы.

Теперь вам нужно соединить патрон и моторчик. Для этого мотор обезжирьте спиртом и прикрепите к патрону с помощью горячего клея. Если после этого конструкция будет неустойчивая, будет проявляться вибрация, то вместо горячего клея нужно будет воспользоваться холодной сваркой. Она выглядит, как пластилин. Этим веществом вам нужно будет соединить мотор и патрон. Делайте это быстро, так как холодная сварка почти мгновенно застывает и становится, как железо.

Соединенный патрон и моторчик следует засунуть в баночку из-под мыльных пузырей через прорезанное дно так, чтобы провода выходили через отверстие на крышке банки (то есть мотором вперед).

Провода аккуратно высуньте в щель. Мини дрель почти готова.

Чертеж мини электро дрели.

Далее вы должны припаять провода питания и моторчика. Обеспечьте полную изоляцию всех проводов, которые находятся в крышечке от банки. Для этого вы можете обклеить их термическим клеем. Теперь ваша мини дрель своими руками готова. Вам осталось просто прикрутить крышечку к основе баночки. Такую мини дрель вы можете использовать как через блок питания, так и с помощью аккумуляторных батареек. А это делает этот инструмент мобильным, так как иногда вам нужно просверлить дырку, а розеток под рукой нет.

Совет тем, кто любит самоделки: выбирая патрон, не берите цанговые, так как они не практичные в замене. Чтобы сменить в цанговых сверло, нужно поменять полностью всю кассету.

Альтернативный способ изготовления мини дрели своими руками

Еще можно сделать дрель своими руками с выключателем. Как уже ранее говорилось, особых отличий от нужных материалов в первом случае нет. Вам понадобится:

Схема мини дрели.

• пустой флакончик от шарикового дезодоранта;
• электродвигатель;
• патрон для сверла (а вот тут понадобится цанговый);
• разъем RGA;
• выключатель.

Как обычно, начинаете с подготовки корпуса для мини дрели из флакона. Для этого в крышке просверливаете отверстие для патрона и сверла. Далее с помощью канцелярского ножа в дне флакона вам нужно будет вырезать место для разъема RGA, а на самом флаконе — отверстие для выключателя.

Потом электродвигатель нужно соединить с патроном. Когда будете покупать цангу, не забудьте спросить у продавца, на какой диаметр вала она рассчитана. Вам нужно, чтобы отверстие цанги впритык соединялось с валом вашего двигателя. Обычно вал на моторчиках равен 2,3 мм и 1,5 мм в диаметре. Перед покупкой цангового патрона измерьте его. Наденьте цангу на моторчик. Не забывайте протянуть болты.

Далее засовываете во флакон шарикового дезодоранта соединенный патрон и электродвигатель. Садится он идеально, так что фиксировать вам его не придется.

Подключаете провода (подводите их к разъему) и выключатель к электродвигателю.

Ваша самодельная мини дрель готова.

Подключаете ее к розетке и пользуетесь кнопкой выключателя. Не забудьте сверло держать перпендикулярно плоскости поверхности. Ведь если немного перекосить сверло, можно его сломать.

Собранная своими руками дрель может сверлить и пластик, и дерево, и текстолит. Это очень удобная вещь, которую можно сделать за считанные минуты. Удачи вам в изготовлении мини дрели!

Как разобрать патрон быстрозажимного типа

В процессе эксплуатации таких электроинструментов, как дрели и шуруповерты, часто возникают неисправности быстрозажимных патронов. Не торопитесь покупать новые механизмы, так как старые можно попытаться отремонтировать. Для этого оснастку следует снять с электроинструмента, о чем упоминалось выше.

После этого, чтобы попытаться отремонтировать деталь, следует ее разобраться. Принцип разборки простой, и основывается на выбивании внутреннего механизма. Более подробно о том, как разобрать патрон быстрозажимного типа, описано в видеоматериале.

Экономный вариант без корпуса

Переходим к созданию мини дрели с минимальными затратами. Не покупаем ничего, кроме собственно моторчика (хотя и его можно бесплатно найти в старой технике). Большинство компактных электродвигателей рассчитаны на постоянное напряжение 12 вольт. Под него и создаем блок питания.

Поскольку никаких дополнительных опций не будет (регулятор оборотов, стабилизатор напряжения), блок питания стабилизируется постоянной нагрузкой. Типичный 12 вольтовый микродвигатель работает с током, не превышающим 2 ампера. Простой расчет показывает, что мощность на выходе должна быть 24 Вт. Добавляем 25% на потери при выпрямлении, получаем трансформатор 30 Вт.

Чтобы получить 12 вольт под нагрузкой, с вторичной обмотки необходимо снять 16 вольт. Изготовить такой трансформатор можно за час, из любого ненужного блока питания. Далее – выпрямительный мост на любых диодах: например, 1N1007.

Нашему мотору ни к чему пульсации выпрямленного напряжения, поэтому на выходе подключаем электролитический конденсатор на 25 вольт емкостью около 1000 мкФ. Он будет сглаживать выходной ток. Несмотря на простоту, такой тандем работает устойчиво, с одним лишь недостатком: при повышении нагрузки напряжение падает. То есть, при равномерном вращении – блок питания выдает 12 вольт. А если вы сверлите «тяжелый» материал – надо следить за оборотами, не давая им опуститься. Иначе вал просто остановится.

Можно немного усложнить схему блока питания, добавив подходящий стабилизатор напряжения. Например, КР142ЕН8Б или L7812CV.

В этом случае падения напряжения при нагрузке на сверло не будет.

Далее нужно изготовить достаточно точный элемент конструкции – патрон для сверла. Не хотите тратить деньги на фабричный цанговый зажим – подойдет любая втулка. Все зависит от сферы применения мини дрели:

Если вы будете сверлить только текстолит печатных плат – смена сверла не потребуется. Значит крепим его стационарно. Переходную втулку можно сделать из чего угодно: трубка от телескопической антенны, игла от медицинского шприца, стержень от гелевой авторучки.

Учитывая миниатюрность конструкции, никакие зажимы не нужны. Все можно закрепить клеем или скотчем.

При универсальном использовании дрели, подразумевающим смену сверла или установку иных насадок, правильнее будет приобрести универсальный цанговый патрон.

Можно использовать стандартный кулачковый патрон, установив его на вал с помощью переходной втулки.

Исполнение корпуса зависит только от вашей фантазии. Большинство мастеров оставляют «голую» утилитарную конструкцию: напряжение питания безопасное, размеры моторчика позволяют удерживать его в руках без корпуса.

Если хочется элементарной эстетики – вариантов множество: и все они условно бесплатны.

Читать еще: Пресс для запрессовки сайлентблоков своими руками

Самодельный инструмент не просто экономит финансовые средства. Его можно изготовить в точности под ваши задачи, в отличие от универсальных фабричных вариантов.

Преимущества и недостатки

Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:

• Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
• Зажим деталей маленького диаметра.
• Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
• Большая площадь поверхности контакта исключает прокручивание заготовки.
• Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
• Универсальность. Подходит практически для всех видов станков.

Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая. Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь. С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.
