Динамометрический ключ. Как пользоваться и какой выбрать?

Лучшие стрелочные динамометрические ключи

Стрелочный вариант динамометрического инструмента отличается наличием специального индикаторного табло, который показывает величину усилия. Среди моделей есть различные варианта, которые отличаются по своему назначению и ценовому сегменту.

КМШ-140 НИЗ 2774-140

НИЗ 2774-140 относится к бюджетному сегменту стрелочных ключей для измерения усилия при работе с резьбовыми соединениями.

Продается в комплекте со специальным футляром. Инструмент изготавливается из специальной стали инструментального характера.

Назначением является применение для работ, не требующих большой точности измерений. Ключ относится к малогабаритным и легким инструментам динамометрического типа.

Плюсы КМШ-140 НИЗ 2774-140

1. Дешевый вариант измерительного устройства.
2. Небольшой вес и удобство в работе.
3. Наличие чехла из пластика для переноски и хранения.
4. Отличается простотой.

Минусы КМШ-140 НИЗ 2774-140

1. Маленький размер плеча.
2. При покупке требуется проверять расположение стрелки, которая должна быть на нуле.

Top Tools 37D105

Модель 37D105 относят к наиболее простым вариантам динамометрических ключей.

Посадочный квадрат имеет габариты в 1/2 дюйма, что делает его подходящим для большинства стандартных головок такого типа.

Отличием является шкала, которая позволяет увидеть момент усилия с помощью индикатора, ограниченного 200 Нм.

Плюсы Top Tools 37D105

1. Стоимость.
2. Хороший вариант для домашнего использования.
3. Простота и удобство.

Минусы Top Tools 37D105

1. Неточность.
2. Маленький размер не позволяет замерять усилия большого значения.
3. Шкала не достаточно разборчивая.

Динамометрический ключ своими руками

Динамометрический ключ — это инструмент для мастеров станций техобслуживания, предназначенный преимущественно для обеспечения равномерного приложения нагрузки на тот или иной крепёжный элемент, он обеспечивает равномерную затяжку каждого болта или гайки.

Электронная или стрелочная шкала на данном изделии позволяет обеспечивать затяжку деталей с точностью до десятых и даже сотых долей мм.

Это дорогостоящий прибор, и, если человек не использует ключ ежедневно, его приобретение нецелесообразно. Однако, досконально зная принцип его работы, можно сделать его своими руками в домашних условиях.

При ближайшем рассмотрении изделие представляет собой обычный рычаг с трещоткой на конце, которая не позволяет мастеру переборщить с усилием и просто прокручивается вхолостую, в соответствии с заранее выставленными параметрами на динамометре.

Динамометр — это простой пружинный механизм, который, натягиваясь, вызывает отклонение стрелки на циферблате от нулевой отметки до предельного значения, заданного пользователем.

В самой головке инструмента спрятано зубчатое колесо, которое приводится в движение, когда на него попадает выступ ключа, однако при достижении необходимого крутящего момента в Н*м этот выступ просто начинает соскакивать, и механическое воздействие на шестерню прекращается. Данный измерительный инструмент фиксирует значение как произведение усилия, которое оказывает рука пользователя на плечо относительно точки закрепления ключа в месте сопряжения рабочей насадки с гайкой и точки приложения нагрузки.

В основании рычага находится вращающийся ограничитель, с помощью которого мастер выставляет точное значение требуемого предельного усилия перед началом работы.

Детали для ключа своими руками

Таким образом, имея под рукой некоторые бытовые приборы, а также немного смекалки и знаний элементарной физики, любой мужчина сможет изготовить подобие ключа, не выходя из дома или гаража, причём результат мало чем будет отличаться от показаний прибора, приобретённого в магазине.

Вам это будет интересно О электрических домкратах: автомобильные модели с электроприводом

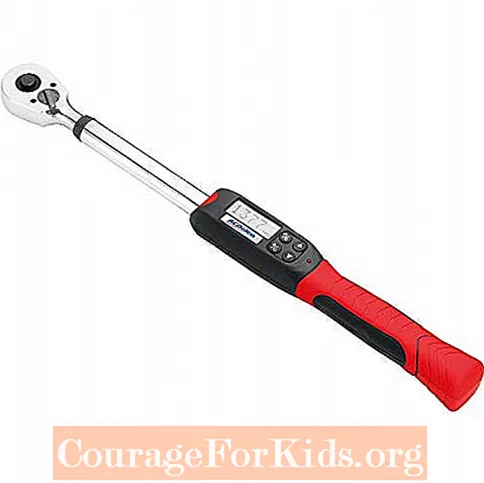

Динамометрический ключ ACDelco ARM601-4 1/2 ″

ACDelco стремится производить и предоставлять потребителям инструменты самого высокого качества на рынке. И компания действительно этим занимается. Вот как ей удалось завоевать себе репутацию на рынке. ACDelco, как известно, производит множество продуктов, связанных с автомобилем, таких как инструменты и оборудование для автомобилей. Сегодня компания ACDelco готова предложить вам цифровой динамометрический ключ на 4 с половиной дюйма. На этот раз мы рассмотрим динамометрический ключ ARM601, который представляет собой точную часть инструмента, способного выдерживать крутящий момент не более 99 футов на фунт. Это делает его пригодным для использования с множеством разных вещей и различных приложений, таких как мотоциклы, велосипеды и другие тяжелые механические устройства.

Подойти к использованию этого инструмента не так уж и сложно. У вас есть разные настройки на выбор. Измерение текущего момента затяжки болта, установка болта при затяжке и установка режима.

Этот инструмент также включает в себя светодиод, который начинает мигать, когда вы затягиваете болт до выбранного вами максимального крутящего момента. У него даже есть зуммер, который издает звуковой сигнал, когда светодиод начинает мигать, так что у вас есть два индикатора, когда нужно прекратить затягивание, предотвращая повреждение болта и его резьбы. Длина 4 ½ дюйма делает его удобным инструментом. Что касается точности, он имеет процент коррекции 2 в случае вращения ключа по часовой стрелке и коррекцию 3 при вращении против часовой стрелки. Это делает его надежным и точным для работы. Вы больше не будете перетягивать болты и никогда случайно не повредите резьбу с ARM601.

Плюсы:

• Эргономичный дизайн ACDelco обеспечивает хорошее сцепление с гаечным ключом, что делает его менее вероятным соскальзыванием, позволяя пользователям надежно удерживать гаечный ключ и не позволять ему упасть или выскользнуть во время использования.
• Затяжка как по часовой, так и против часовой стрелки
• Это двустороннее устройство, что очень удобно. Его можно поворачивать как вперед, так и назад, что позволяет использовать его в условиях тесного и ограниченного рабочего пространства.
• Имеет 3 различных настройки гаечного ключа для разных применений. Измерение крутящего момента, установка крутящего момента и сам выбор этих режимов.

Минусы:

• Максимального крутящего момента в 99 фут-фунтов может быть недостаточно для некоторых ситуаций.
• У него есть ЖК-дисплей для отображения результатов крутящего момента, но нет собственной подсветки, что является серьезным недостатком. При слабом или слишком ярком освещении чтение с ЖК-дисплея может быть затруднено.

Динамометрический ключ без шкалы: чем заменить

Чтобы ключ получился простым в использовании и мог нормально эксплуатироваться, пользователю нужно знать простую формулу из школьного курса физики, а именно, что момент в 10 Н*м — это произведение веса в 1 кг, приложенного на расстоянии один метр от точки. Таким образом, нетрудно догадаться, что рычаг в 0,5 м достигает данного значения при усилии в 2 кг, 0,2 м — 5 кг и т. д.

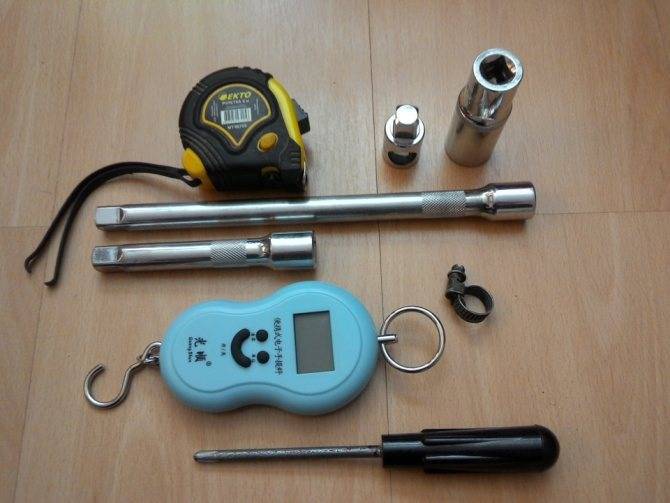

Отталкиваясь от этих расчётов, мастер должен приобрести или найти следующие детали для изготовления инструмента:

• Рукоять, которая имеет торцованные в форме квадрата наконечники, причём длина изделия должна соответствовать приведённым выше расчётам для достижения более точного результата.
• Если обрезать рычаг не удаётся, то всегда можно нанести на нём метку маркером или просто надеть тугой хомут, что и будет являться отправной точкой приложения нагрузки на крепёж.
• Вместо динамометра можно взять обычный высокоточный безмен — весы, которые показывают нагрузку в граммах в зависимости от силы натяжения. Специалисты советуют приобрести данный прибор с ценой деления хотя бы в 100 граммов и пределом взвешивания до 50 килограммов.

Важно!

Для изготовления динамометрического ключа достаточно лишь зафиксировать безмен на рукояти в месте замаркированной отметки, надеть насадку на противоположный торец рычага и аккуратно тянуть за весы до тех пор, пока на шкале не отобразится необходимый результат, что будет соответствовать достигнутому крутящему моменту при затяжке. Чтобы не путаться в показаниях прибора, достаточно потратить 15 минут и составить подробную таблицу зависимости показаний прибора, длины рычага и конечного усилия в Н*м.

Электронный безмен до 50 кг

Динамометрический ключ для автомобиля — какой лучше по конструкции и исполнению?

Ручной и слесарный инструмент, в том числе и динамометрические ключи для автомобилей широко представлены в торговых точках. Делятся данные изделия на 4-5 видов и различаются: по исполнению, конструкции, принципу работы. В обзоре рассмотрим четыре типа динамометрических ключей четырех производителей, далее определим, какой лучше выбрать для ремонта автомобиля.

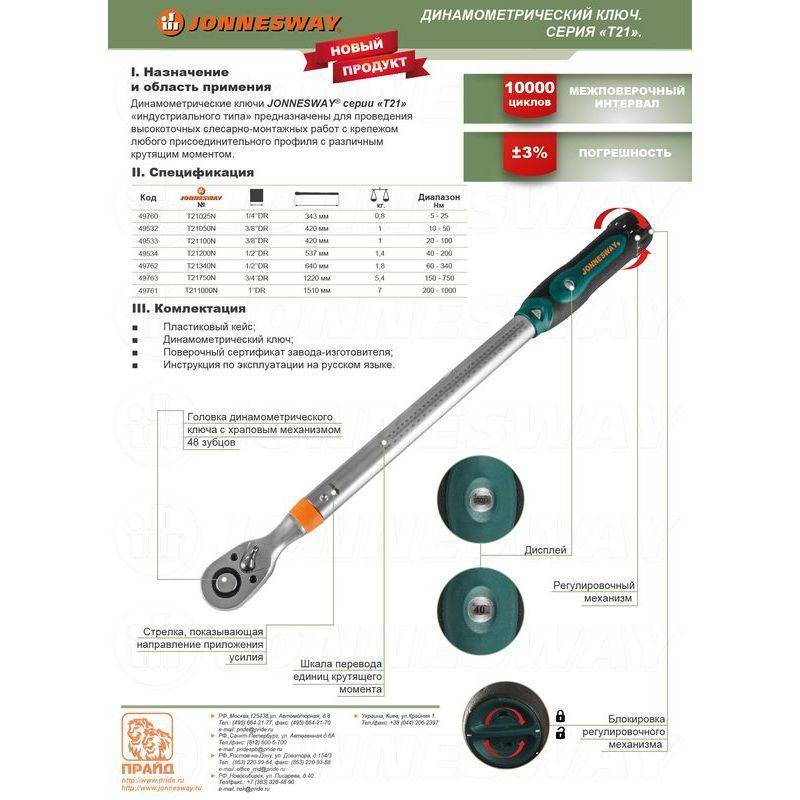

Динамометрический ключ предельного типа регулируемый

Предельный или щелчковый — распространенный тип динамометрического ключа. Функциональность и доступность в цене — главные качества. Работают по принципу предварительной установки значения крутящего момента. После достижения заданного значения срабатывает механизм, раздаются щелчки, далее ключ перестает передавать момент на головку. Конструкция представляет собой вид «трещотки», к которой присоединяется насадку на квадрат и фиксируется переключателем.

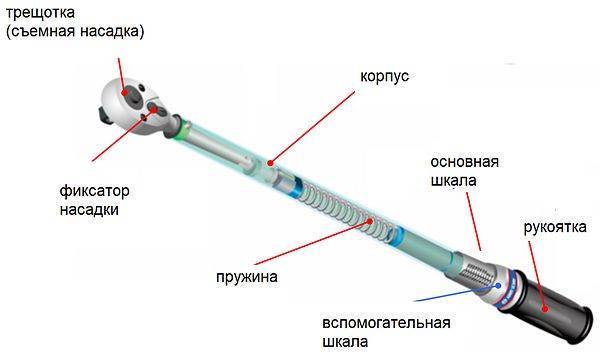

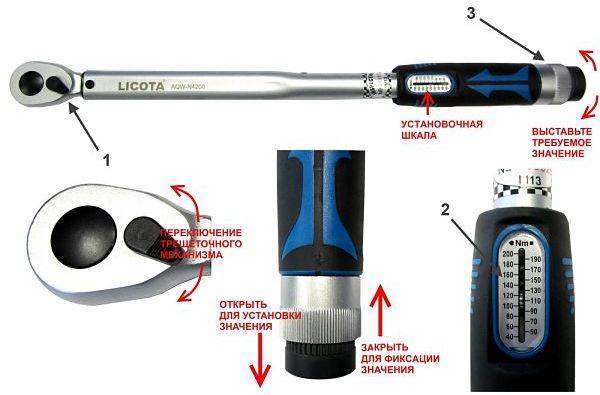

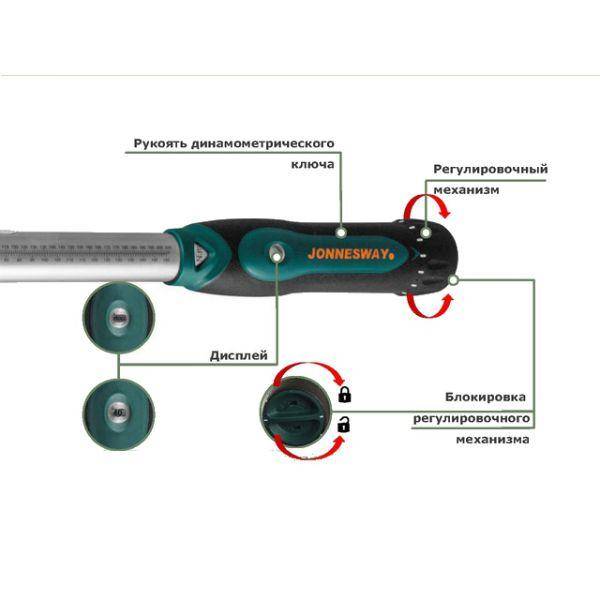

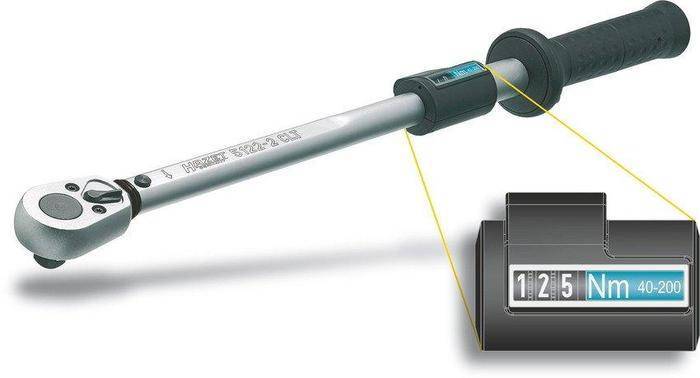

В рукоятке расположен регулировочный механизм со шкалой (основная и вспомогательная). Настраивается приспособление инструкции (смотрите видео ниже). Продаются так же упрощенные по регулировке аналоги, как на фото ниже.

Погрешность точности такого ключа колеблется в пределах 3-5%, продаются и ключи поточнее, но их стоимость выше

При выборе предельного динамометрического ключа для автомобиля обращайте внимание на предел (интервал) момента, поэтому перед покупкой ориентируйтесь на потребности. Изучите регламентируемые моменты затягивания резьбовых соединений у автомобиля

Средний диапазон min значений варьируется 0,5 -15 НМ, max 3 — 100 НМ и более.

Видео-инструкция по настойке

Из минусов приспособления отмечаем тот факт, что если нет опыта работы, то при срабатывании щелчкового механизма произойдёт перетяжка резьбы. Так же сбиваются регулировка после нескольких операций, поэтому за этим приходится следить.

Динамометрические ключи стрелочные

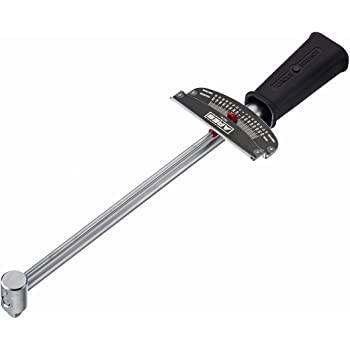

Динамометрический ключ со стрелочным индикатором, который показывает величину прикладываемой силы, работают по принципу динамометра. Устройство динамометра встроено в корпус, а стрелка и индикатор расположена сверху прибора. Квадрат для присоединения головок и насадок расположен на верхней части. Минус изделия заключается в том, что приходится улавливаться требуемое усилие, поэтому и точность приспособления ниже, чем у других типов специнструмента. Единственный ограничитель затяжки – это остановка стрелки при достижении нужной величины прикладываемой силы. Для эксплуатации автомобиля это не лучший вариант, чаще «стрелочный» используют в других отраслях. Плюсы данного изделия:

1. Не высокая стоимость из-за конструкции.
2. Повышенная прочность и надежность, так как инструмент выполнен из цельной и закаленной стали.
3. Рабочий интервал ограничен только шкалой (0-300 Н*М).

Цифровой динамометрический ключ

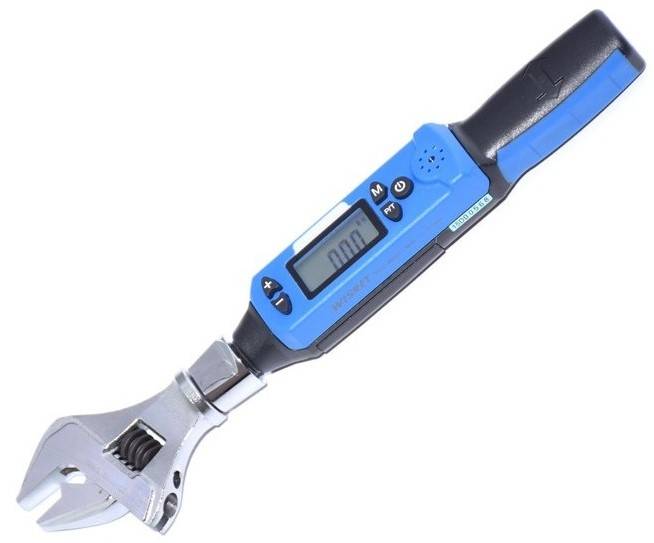

Инструменты с цифровой индикацией – дорогостоящие, но является лучшими и точными, из-за полезных дополнений:

• встроенная память;
• разнообразие в настройке;
• подключение к компьютеру и калибровка;
• дата, время, марка автомобиля;
• количество использований ключа;
• вибрация или звуковой сигнал в процессе работы.

Конструкция цифрового приспособления для затяжки представлена на фото. Состоит тестируемый образец из стандартного корпуса, рабочей частью с присоединительным квадратом. Жесткий стержень с механическим устройством внутри нужен для определения момента, а так же внутри расположен связующий элемент-датчик для передачи данных на цифровой дисплей.

Ключ-адаптер динамометрический

Адаптер-динамометр – электронное устройство с механическим приводом, которое присоединяется к трещотке, на переходник вставляют головку или другую насадку. В зависимости от комплектации в набор содержит дополнительные переходники. Так же продаются наборы с несколькими адаптерами, которые различаются по интервалам моментов. На адаптере расположен цифровой дисплей, а ещё кнопки, чтобы сделать настройку. Принцип работы схож с электронным изделием, описанным выше. Внутри стоят аккумуляторы, корпус выполняется из прочного пластика. Главный плюс адаптера — это универсальность. Стоимость сопоставима со среднестатистическим механическим динамометрическим ключом. Переходник популярен в 2021 году и будет одним лучших выборов при покупке, упростит обслуживание автомобиля.

Конкретные модели

Согласно ГОСТ, динамометрические ключи должны выдерживать усилие до 60 Нм, после чего допускается их проскальзывание, разрушение металла зёва или даже излом рукояти. Однако некоторые операции требуют приложения намного больших усилий, поэтому на рынке присутствуют и модели, способные переносить по-настоящему огромные усилия

Также обращать внимание нужно и на твёрдость металла, из которого изготавливается динамометрический инструмент. Минимальным значением является 30HRC, хотя специалисты рекомендуют подбирать ключи, у которых этот показатель достигает 50–55 HRC и больше. Динамометрический ключ KABO

Динамометрический ключ KABO

Второе заслуженное место занимает ключ известной многим марки KABO. Этот динамометрический инструмент отличается очень удобной регулировкой — в нём имеется два кольца настройки, одно из которых позволяет устанавливать значение с точностью до 10 Нм, а другое — всего до 1 Нм. Ключ имеет феноменальную точность — даже при максимальном уровне крутящего момента, равном 210 Нм, погрешность не превышает 2%.

Для удобства работы в нём также предусмотрен флажковый переключатель, который даёт возможность выбирать направление вращения. В сравнении с рассмотренной выше моделью этот динамометрический ключ имеет два недостатка, представленных ограниченным крутящим моментом и умеренной твёрдостью (45 HRC), которая обуславливает средний срок службы приспособления.

Если вам потребовался компактный динамометрический ключ, нужно обратить внимание на модель OVERHAUL OH3138, которая также выполнена в форм-факторе воротка с трещоткой. Предельное значение крутящего момента для этого устройства составляет 100 Нм, однако испытания показали, что даже полуторакратное превышение указанного значения не приводит к излому рукояти. Моментальный излом происходит только при резком приложении усилия более чем в 300 Нм, чего добиться при самостоятельном ремонте автомобиля практически невозможно

Преимуществом такой модели является и удобная прорезиненая рукоять, которая позволяет обходиться при затяжке наиболее прочных резьбовых соединений

Моментальный излом происходит только при резком приложении усилия более чем в 300 Нм, чего добиться при самостоятельном ремонте автомобиля практически невозможно. Преимуществом такой модели является и удобная прорезиненая рукоять, которая позволяет обходиться при затяжке наиболее прочных резьбовых соединений.

Если вы задумываетесь, какой динамометрический ключ выбрать, не расходуя много денег, обратите внимание на российскую продукцию — специалисты СТО неплохо отзываются об инструментах торговой марки «Мастак». Ключ с удлинённым воротком рассчитан на 210 Нм, причём он мог бы выдержать и большую нагрузку. Однако очень слабая рукоятка с твёрдостью, равной всего 32HRC — при большом усилии она может попросту отломаться, оставив вас без дорогостоящего ключа

Радует инструмент и погрешностью, которая не превышает 3% при достижении показателя в 30 Нм. Однако при меньших усилиях затяжки разница между фактическими показателями и требуемыми для ремонта может достигать 10%, что делает устройство доступным только для домашнего использования

Однако очень слабая рукоятка с твёрдостью, равной всего 32HRC — при большом усилии она может попросту отломаться, оставив вас без дорогостоящего ключа. Радует инструмент и погрешностью, которая не превышает 3% при достижении показателя в 30 Нм. Однако при меньших усилиях затяжки разница между фактическими показателями и требуемыми для ремонта может достигать 10%, что делает устройство доступным только для домашнего использования.

Разновидности динамометрических ключей для легкового автомобиля

Выделяют несколько типов приспособлений:

1. Стрелочный — самый распространенный вид. Отличается невысокой стоимостью, простой конструкцией. Однако по техническим характеристикам он уступает другим моделям. Погрешность составляет 10%, максимальный уровень затяжки — 280 Н.м. Стрелочные варианты применяются для легких рутинных работ.
2. Щелчковый — с заданным максимумом, который срабатывает при слишком сильной затяжке. Погрешность составляет 3-5%, сила натяжки — от 40 до 360 Н.м. Устройства применяются в бытовых или промышленных условиях.
3. Электронный — отличающийся лучшими рабочими качествами. Погрешность не превышает 1%. Имеется электронная шкала, отражающая степень затяжки.

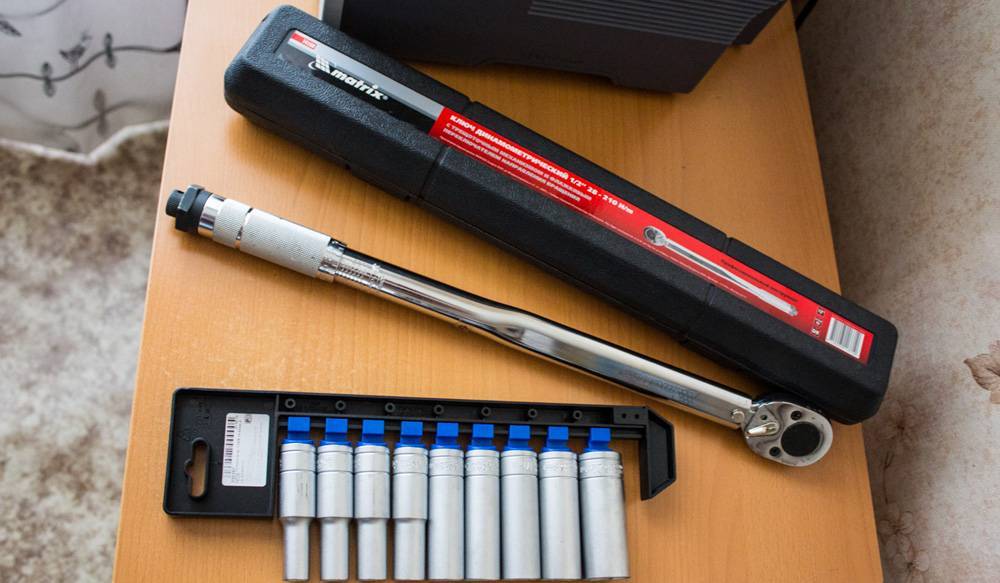

Как пользоваться динамометрическим ключом щелчкового и иного типа

Ремонт форсунок common rail своими руками

Чтобы правильно воспользоваться инструментом, автолюбителю не потребуется каких-либо особых навыков, достаточно лишь 2-3 раза самостоятельно затянуть или открутить гайку. Для каждого изделия надлежащего качества имеется инструкция по использованию прибора, в соответствии с которой необходимо выполнить следующие шаги:

• Выбрать подходящую насадку, которая будет соответствовать размеру гайки.
• На рукоятке выстраивается необходимое предельное усилие, которое требуется приложить к крепежу.
• После настройки шкалы необходимо зафиксировать винт, который будет определять это усилие и не даст мастеру сорвать гайку.
• Рабочий орган ключа накидывается на гайку и происходит затяжка. Автолюбитель может не переживать, что сорвёт крепёж, так как при достижении выставленного усилия прибор начнёт трещать и прокручиваться вхолостую.

Важно! Если гайки особенно чувствительны к лишнему усилию, то желательно выставить на шкале немного меньший предел усилия, чем может выдержать крепёжный элемент, потому что погрешность измерения может спровоцировать поломку материала. Щелчковый ключ

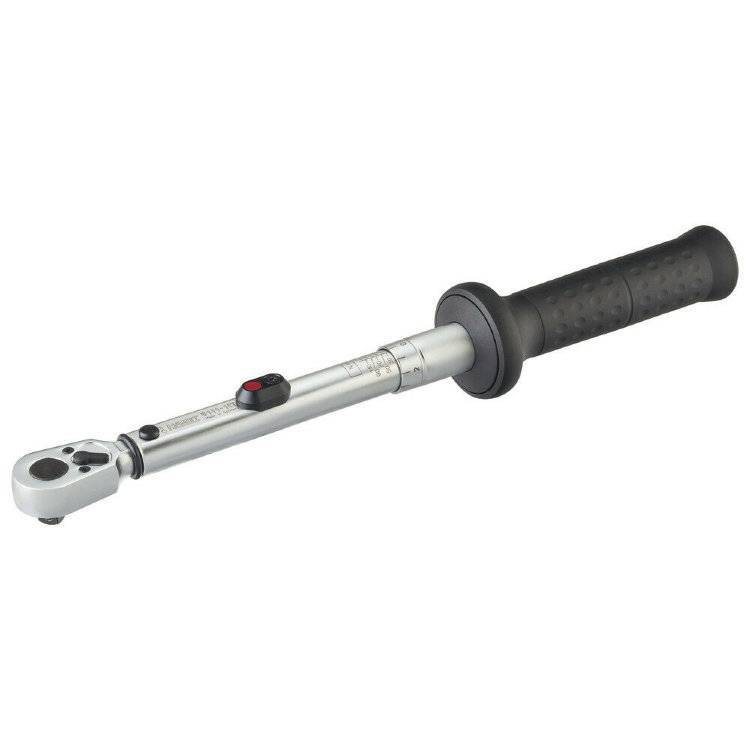

Щелчковый ключ

Типы динамометрических ключей

Такие приборы различаются по своим конструкционным особенностям и механизмам действия.

Торсионный ключ с неподвижным указателем

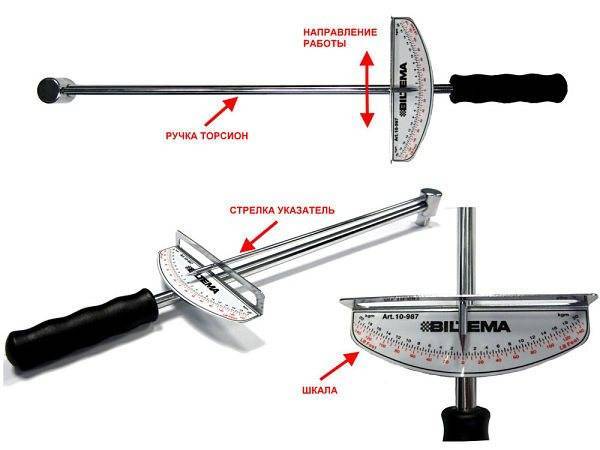

Особенностью строения стрелочного динамометрического ключа является наличие зафиксированного указателя и твердого стержня со шкалой на две стороны, градированной в ньютонах на метр. Во время действий, направленных на зажим болта или гайки, шкала накреняется относительно зафиксированного указателя на тот угол, который пропорционален прилагаемой силе.

По этим отклонениям и определяется величина усилия. Его использование имеет большое преимущество перед иными инструментами – это возможность применения к болтам и гайкам с право- и левосторонней резьбой.

Единственный минус – высокая, достигающая 15%, погрешность. Такой нюанс исправлен в схожем ключе с манометрическим индикатором, где угол отклонения регулируется с помощью динамометра в виде пружины.

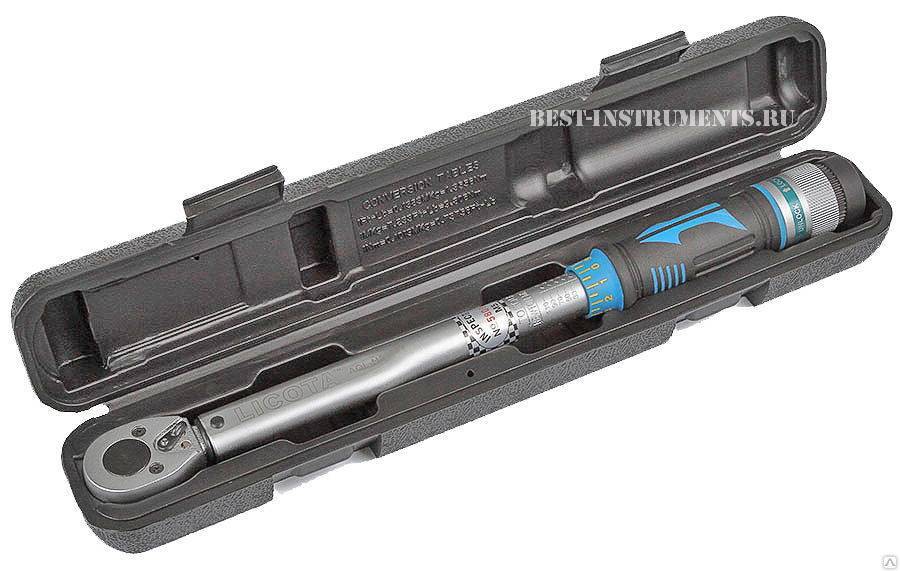

Щелчковый ключ

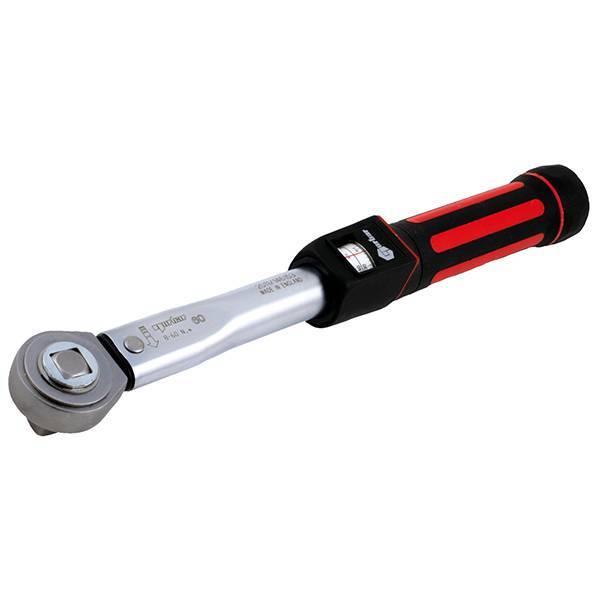

Является наиболее популярным в среде автолюбителей и профессионалов. Этот инструмент имеет трещотку, которая по своей сути является передаточным механизмом со щелчковым элементом.

Как работает динамометрический ключ этого типа? Когда во время работы показатель достигает установленного значения, он перестает выполнять задачу и проскальзывает, издавая характерные узнаваемые щелчки.

После выставления нужного значения усилия можно приступать к закручиванию гайки, не контролируя силу. Внутри головки находится зубчатое колесо, останавливает которое стопорный механизм.

Принцип работы состоит в ограничении усилия. В поворотной части рукояти установлена штанга, которая и удерживает стопорный механизм при достижении выставленного показателя. Свыше указанного параметра приложить усилие невозможно. Измерение момента затяжки происходит дискретно. Первый же щелчок даст сигнал о завершении работы с элементом. Крутящий момент не перевалит за нужное значение из-за регулируемого ограничителя.

Этот вид динамометрических ключей требует к себе бережного обращения, а единственным недостатком является возможность работать с ним только на зажим. Такой инструмент наиболее распространенный. Звуки трещотки раздаются из большинства станций технического обслуживания и приватных гаражей.

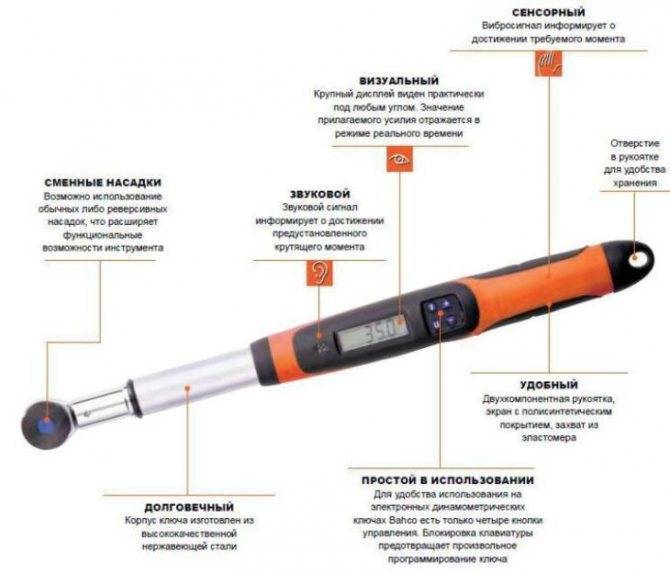

Прибор с электронным механизмом

Цифровой динамометрический ключ выделяется достоверностью. Погрешность достигает 1%, что необычайно мало, но часто в такой точности нет необходимости. В него встроен жидкокристаллический индикатор небольшого размера для измерения крутящего момента. Также можно выбирать вычислительные единицы.

Есть возможность установить предельное значение, во время достижения которого издается звуковой сигнал.

Это очень удобно при эксплуатации ключа в ограниченном пространстве, когда нет возможности визуально контролировать зажим. Высокая цена электронного динамометрического ключа является его главным недостатком.

Все виды таких инструментов отлично подходят для использования при ремонте автомобиля. Выбор основывается исключительно на опыте собственника, его финансовых возможностях и желании учиться. Сколько бы консерваторы ни говорили о бесполезности такого вида устройства для автолюбителя, на самом деле этот ключ нужен.

Он универсален, так как имеет сменные головки, которые делают его подходящим для любых диаметров. Особенно удачно его применение неопытными мастерами. Это помогает избежать сорванных болтов, сломанных шпилек, слизанной резьбы или лопнувших гаек.

Без рожкового динамометрического ключа невозможно достигнуть равномерной затяжки множества резьбовых элементов на блоке цилиндров или даже на колесе. А ведь это обязательное условие эксплуатации механизмов.

Итоги

Выбор вида ключа во многом зависит от того, где и как вы его будете использовать. Для профессиональной деятельности лучше всего купить цифровой. Для работы в гараже вполне сойдёт предельный или стрелочный динамометрический ключ.

Мы писали, как сделать некое подобие такого средства своими руками. Самоделка, конечно, но перетяжек в экстренных случаях избежать поможет. Проблема, оказывается, не в этом. Порой, даже имея фирменный инструмент, ломает голову: как же работает эта хитрая штуковина? Как пользоваться динамометрическим ключом?

Вопрос особенно актуален, если инструкции не было изначально. Попробуем на него ответить, частично даже в режиме видео формата.

Начнем с того, что фирменные динамометрические ключи можно разделить на 3 группы.

Стрелочные.

Самая дешевая и обладающая наибольшей погрешностью (от 6 до 8%) разновидность. Упрощенно говоря — шкала (смещаемая при затяжке) и стрелка, остающаяся на месте. Более продвинутая версия — индикаторного типа.

Щелчковые (предельные).

С цифровой индикацией.

Прибор дорогой, но точный (погрешность — до 1%). Обычно используется на СТО и спец. сервисах.

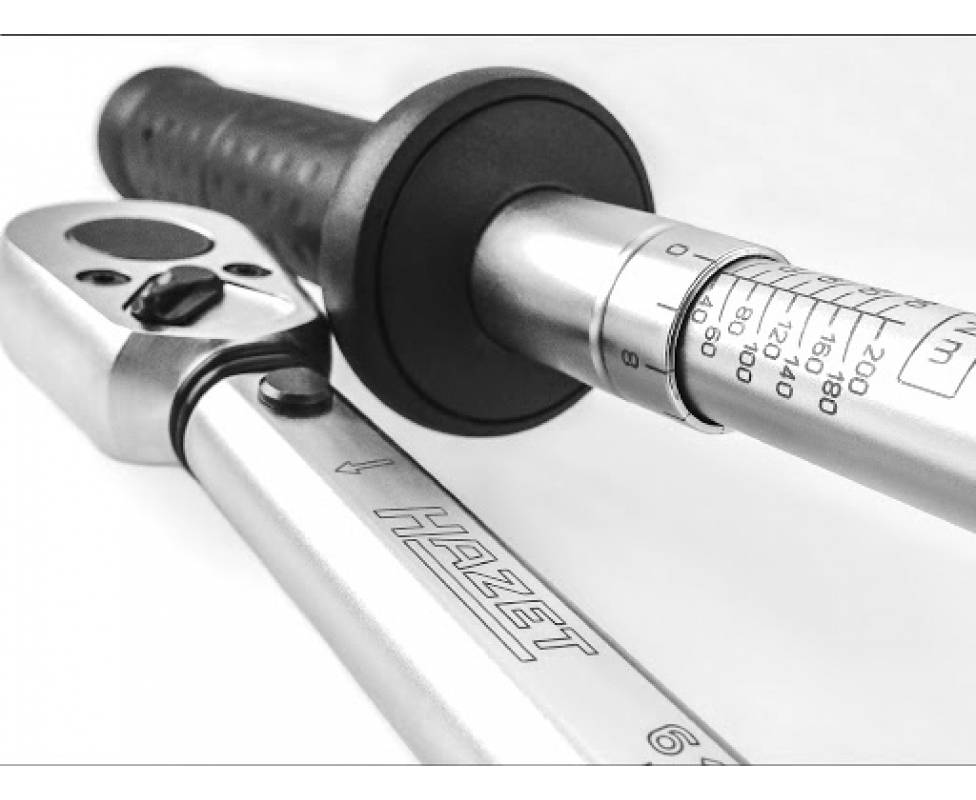

Самая распространенная в обиходе категория – щелчковые. Пользоваться такими динамометрическими ключами не так уж и сложно, нужно просто знать азы. Внешне щелчковый ключ смахивает на обыкновенную трещотку, но имеет, как правило, 2 шкалы, по которым и определяется усилие.

Как практически закрутить гайку с нужным усилием, допустим, в 100 Nm? Приобретаем ключик с самым распространенным диапазоном 40-210 Nm. Скользящую рукоятку вкручиваем по неподвижной шкале до цифры 98, далее докручиваем до цифры 2 на дополнительной (второй шкалке). В сумме эти действия дадут искомое усилие затяжки в 100 Nm. Далее ставим нужную торцевую головку, закручиваем до появления характерного щелчка. Все, на этом нужно остановиться, в противном случае получим перетяжку. Ту же операцию производим с остальными гайками. Как видим, использовать динамометрический ключ довольно легко.

Важно помнить

• После работы нужно сбросить значение крутящего момента до минимального.
• Очистка динамометрического ключа допускается лишь протиркой, без применения очистителей, могущих повредить смазку.
• Нельзя работать на экстремальных значениях (выше самого верхнего деления и ниже самого нижнего).

Теперь бы неплохо воочию увидеть работу подобного технического устройства? Познакомиться, так сказать, поближе.
