Дисковая пилорама своими руками в домашних условиях: видео, чертежи

Плюсы и минусы таких устройств

Плюс в том, что с помощью одного агрегата (бензопилы) можно решать много задач – использовать бензопилу традиционным способом для поперечного распила и ставить её на раму для распила бревен на погонаж.

Минусы в следующем:

Низкая производительность.
Значительный расход топлива и масла на распил 1 куб.м.
Толстый пропил, большой процент древесины уходит в опилки.
Значительный, ускоренный износ самой бензопилы и пильной фурнитуры.

В итоге, приспособление может быть полезным и выгодным, когда относительно регулярно требуется пилить небольшие, но не совсем мизерные объёмы древесины. При больших объемах, когда надо пилить быстро и качественно, лучше использовать традиционные пилорамы. И наоборот, для распиловки всего 2-5 бревен покупать или сооружать такую конструкцию также нет смысла.

Общие сведения

Дерево в качестве строительного материала используется испокон веков. Можно говорить о том, что даже в наше время многие отдают предпочтение деревянным домам в частном секторе, нежели бетонным. Обусловлено это многими причинами, но мы не об этом. Чтобы ускорить строительные работы, а также сократить расходы, были придуманы деревообрабатывающие станки. Пилорам же на сегодняшний день есть огромное количество, но все они выполняют обработку лесозаготовки, только методы отличаются.

Если у вас будет пилорама ленточная, своими руками изготовленная, то она может стать дополнительным источником заработка. Ведь вы с легкостью сможете браться за частные заказы, да и себе ни в чем отказывать не будете. Захотели баню или беседку? Нет проблем, берем заготовку, обрабатываем её и приступаем к строительству.

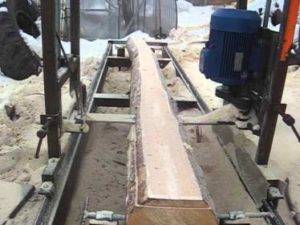

Дисковые пилорамы своими руками

Сегодня изготовить подобное устройство получится у каждого. Для этого потребуются:

Козлы строительные;
Инструменты для работы с деревом и металлом;
Пластины из металла;
Доски;
Крепеж;
Электромотор.

Сначала надо хорошо изучить чертежи и конструкцию дисковой пилорамы. Ко всему прочему, следует ознакомиться с ее отличительными параметрами. Рабочей деталью станка служит зубчатая пила. Она монтируется на шпинделе аппарата. В некоторых случаях пилу размещают на вал мотора.

На устройстве в обработку пиловочника входит кромление и деление необрезной древесины, а еще разрез сырья по заданным размерам. Прежде чем перейти к работе, сначала следует посмотреть готовые чертежи дисковой пилорамы или разработать свою схему.

Самым простым элементом дисковой пилорамы считается стол. Под ним располагают вал с пилой, который приводит в действие движок при помощи ременной передачи, при этом режущий элемент располагают над поверхностью стола.

Основание станка производят из козлов, подойдут как металлические, так и деревянные изделия. Их между собой связывают отрезками доски. К нему фиксируется стол, собранный из стальных пластин, толщиной 4 мм и шириной порядка 200 мм. Для скрепления пластин используют перемычки и шурупы.

Диски для оборудования, как правило, делают из дюралюминиевого или стального листа толщиной до 3 мм. Диаметр их должен быть равен 500 мм. Если изготавливается конструкция для распила древесины, тогда используется пила с 2—3 зубьями. Такой диск легко сможет обрабатывать многие породы.

Вообще, режущие зубья являются главным залогом качественной распилки бревен. Вырезать их лучше из твердосплавной пластины или сломанного сверла. Они должны иметь верный угол резания и тщательную балансировку. Угол резания зубьев нужно делать 30 °, а задние углы — 15 °.

Но запомните, когда резцы плохо сбалансированы, происходит их трение о стенки распила.

Режущую часть монтируют снизу к столу, при этом диск пилы должен находиться по центру зазора, образующегося между пластин. Фиксируют ее через отверстия, созданные заранее в опорной плите и пластинах. С лицевой стороны их раззенкуют и собирают винтами с потайными головками.

Конструкция направляющей при сборке своими руками дисковой пилорамы тоже важна. Можно сделать п-образное седло. Его формируют из досок по форме бревна. К нему фиксируется движок с пилой мощностью не менее 2 кВт.

Затем сделанный стол прикручивается к станине винтами, а в отверстия между пластинами кладется вкладыш с прорезью, чтобы установить пильный диск. К столу останется лишь прикрепить упорную планку, используя струбцины.

Пилорама ленточного типа

Общий принцип работы ленточной пилорамы заключается в том, что тележка с ленточным пильным полотном движется вдоль жестко закрепленного на стационарной платформе бревна, производя его распил. Расположение пилящей части ленты горизонтальное, а сама лента хорошо натянута. За счет регулировки высоты расположения ленточной пилы калибруется размер (толщина) отпиливаемой части бревна (доски, бруса и т. д.). Работать такой аппарат может обычно с бревнами весом до 300 кг.

Сборка пилорамы данной разновидности самостоятельно довольно сложна, так как достижение слаженности в работе всех элементов агрегата — задача сложно достижимая. Кроме того, для монтажа конструкции необходимо подобрать специальные комплектующие, инструменты и приспособления, составить достаточно сложные чертежи, учитывая все конструкционные элементы.

Сборку комплекса необходимо начать с подготовки ровной площадки подходящего размера и уплотнения ее поверхности (если она не имеет твердого покрытия). Следующим этапом работ будет сборка каркаса агрегата, которую следует начинать с изготовления и установки рельсов для тележки. В качестве рельса можно использовать уголок, установленный полкой вверх.

Между двумя рельсами приваривают шпалы из трубы, швеллера или уголка для надежного их скрепления друг с другом. К шпалам приспосабливают передвижной крепеж для бревна, который должен надежно закреплять древесину любого (в пределах планируемых к обработке) диаметра.

Теперь необходимо, согласно подготовленному чертежу, собрать и установить на рельсы мобильную тележку и проверить ее ход по всей длине рабочей зоны. Для схемы также потребуются колеса (можно использовать автомобильные в сборе, вместе с камерами и покрышками), которые используются для натяжения ленточной пилы. Именно их установка на каркасе — следующий этап монтажа.

Остается смонтировать электромотор, соединить его посредством шкива с механизмом агрегата и проверить работу путем пробного запуска.

После проверки работы механизмов и частей можно устанавливать натяжную ленту пилы, производить регулировку и пробный пуск пилорамы.

Пошаговый процесс изготовления

Итак, процесс будет у нас проходить следующим образом:

Чертим чертежи исходя из материалов которые у вас имеются;
Изготовление каркаса. Для этого свариваем уголок или трубу в каркас;
Изготовление салазок. Можно из деревянной доски с покрытием участка движения салазок нержавеющим листом или оцинковкой. Второй вариант, из уголка, по которому будут ездить ролики. Третий вариант из рельсов. Варианты представлены по мере возрастания нагрузки на пилораму;

Салазки сделаны из доски 50 мм. Доска для меньшего истирания покрыта оцинковкой. По салазкам ездит профильная (квадратная) труба без четвертой стенки.

Следующий шаг — механизм регулировки толщины доски. Тут существует два варианта. Первый как в пилораме «Logosol», поднимается бревно, а режущая часть неподвижна. Такой вариант больше подходит для распиловки небольших бревен, чтобы не наклоняться и не болела спина, быстрее производить распиловку. Для использования такого способа хорошо подойдут обычные механические домкраты, нужно смотреть чтобы высота подъема их была максимально возможной. Второй вариант это когда бревно неподвижно, а пила опускается и поднимается по линейке. Какой вариант вы будете реализовывать, нужно продумать еще на этапе создания чертежей;
Крепление бензопилы. Проверка конструкции на прочность. Устранение люфтов;
Изготовление механизма равномерного продвижения пилы из тросика, бельевой веревки или шнурка:
Пуско наладка и доработка.

Устройство дисковых пилорам

дисковые пилы — в зависимости от варианта пилорамы, может быть одна или две пилы;
передвижная каретка;
электродвигатели, обеспечивающие всю пилораму необходимой электроэнергией для работы.

Однодисковая пила может осуществлять распиливание брёвен в двух положениях, а именно горизонтально и по вертикали. Такой распил реализуется, благодаря отсутствию холостого хода, что обеспечивается движению каретки вдоль и поперёк ствола дерева.

Существует также и двухдисковый вариант пилорамы. Отличается он тем, что имеющиеся пилы смонтированы под 90 градусов по отношению друг к другу. Благодаря такой конструкции, такой вариант пилорамы имеет большую производительность, так как способен работать ортогонально.

Кроме вышеназванных пилорам, существуют и другие варианты конструкции станков такого типа, которые состоят из таких элементов:

подвижная каретка;
два электродвигателя, каждый из которых выполняет свою работу: на одном из них закреплена дисковая пила, а другой служит непосредственно для передвижения.

должна свободно перемещаться вдоль направляющего рельса

Опять-таки, следует напомнить, что стоимость таких станков небольшой никак не назовёшь. Они действительно стоят немало, что отталкивает пользователей. Некоторые предпочитают положиться на собственные силы и изготовить такой станок самим, что позволяет сэкономить свои финансы, но при этом практически не потерять в производительности и качестве.

Как сделать дисковую пилораму самому? Пошаговая инструкция

При выборе варианта изготовления самодельной пилорамы многие владельцы частных лесопилок сравнивают дисковые и ленточные модели, отдавая предпочтение первым при наличии качественного пильного круга с большим диаметром и достаточно мощного электродвигателя. Универсального руководства по сборке таких конструкций не существует, но с рядом рекомендаций и учитываемыми факторами стоит ознакомиться заранее. Правильные представления помогают создать видео инструкции и готовые чертежи, но в целом этот вариант считается сложным в реализации.

В каких случаях стоит сделать дисковую пилораму своими руками

При всех преимуществах распила древесины вращающимся кругом (гладкость поверхности, высокая скорость работ, ведение пилы в обоих направлениях, экономия на расходниках) такое исполнение чаще встречается в промышленных моделях, чем в самоделках. Это объясняется следующими факторами:

1. Значительным энергопотреблением из-за большой площади трения диска. Для получения оптимальной мощности привода в кВт рекомендуется диаметр распиливаемого кругляка в дециметрах умножить на 1,7. Становится понятно, что нужными характеристиками в итоге обладают трехфазные электрические моторы, стоящие дорого. Бензиновые двигатели при всей своей мощности и практичности выдают недостаточную частоту оборотов для обеспечения вращения толстого диска с диаметром от 500 мм, а другие использовать на пилораме не имеет смысла.

2. Высокими рисками биения круга, сводящимися к минимуму только в результате заводских испытаний.

3. Серьезными требованиями к режущему узлу. Ручного движения дисковой пилы недостаточно для обеспечения нужной точности расшивки, а сделанные самостоятельно каретки практически всегда имеют перекос в 1-2 мм, что в свою очередь приводит к отклонению круга на 5-6 мм и возникновению на лесопилке опасных ситуаций.

4. Отсутствии простых конструктивных решений, направленных на перемещение каретки по вертикали (приходится либо поднимать бревно самому, что не всегда возможно, либо покупать дополнительные приспособления, что отрицательно сказывается на смете).

Исходя из вышеизложенного сделать самодельную дисковую пилораму целесообразно лишь при выполнении одного из перечисленных ниже условий или их сочетании:

доступности кругляка в большом количестве и дальнем расположении лесопилки. Затраты на оплату ее услуг и транспортировку зачатую превышают вложения в самоделку, последние становятся окупаемыми при распиле леса на продажу.
наличии оборудования для переработки опилок, образуемых при работе с дисковыми пилами в большом количестве.
ведении деревянного строительства своими силами в условиях ограниченного бюджета.
планировании выполнения распиловки древесины по вызову. Пилораму достаточно просто сделать мобильной, количество отходов особой роли не играет, а качество поверхности досок – наоборот.
наличии в свободном доступе в хозяйстве мощного двигателя (в идеале – электрического, а не бензинового мотора) и других материалов.
достаточных навыках для сборки угловой пилорамы.
проверке производительности и особенностей какого-либо планового проекта.

https://youtube.com/watch?v=A4dYOjvvGt4

Факторы, влияющие на подбор оборудования

Однозначно сказать, что лучше – дисковая или ленточная пилорама, невозможно. Для начала следует проанализировать условия, при которых оборудование будет работать. Сюда относится множество факторов:

качество обрабатываемой древесины;
место эксплуатации оборудования;
габаритные параметры леса;
предполагаемый объём древесины, подвергающийся распиловке;
качество выходного материала;
затраты на обслуживание;
квалификация рабочих.

Только полный анализ условий работы, с учётом указанных факторов, позволит выбрать оптимальный вариант лесопильного станка.

Для того чтобы понять, какая пилорама лучше, следует рассмотреть особенности, достоинства и недостатки каждого типа оборудования.

Чертеж и материал

В зависимости от конструкции, составляют чертежи дисковой пилорамы различной сложности. В индивидуальной разработке нужно учесть определенные требования.

используя подачу бревна на каретке, ширину платформы принимают равной ширине направляющих рельс. Это обеспечит устойчивость под нагрузкой. Рельс берут Р50, катки подбирают соответственно;
на платформе предусмотреть зажимы для ствола дерева, удобную, надежную фиксацию различных размеров заготовки;
желательно не совмещать на жесткий привод электромотор и пилу. Следует защитить его ременной (цепной) передачей. Это позволит улучшить воздушное охлаждение обмоток, вывести из зоны интенсивного образования древесной пыли. Перед созданием своими руками чертежа нужно измерить размеры двигателя, при одинаковых характеристиках, производитель дает свой размер по габариту;
рабочую зону рассчитывать для пилы Ø 500 – 700 мм;
раму, в зависимости от габаритов установки делать сварную или разборную (перемещение на новое место работы). В основную обвязку ставят швеллер № 4, № 6. Дополнительные элементы жесткости делают из стального уголка, трубы (при необходимости).

Читать также: Построить коптильню горячего копчения своими руками

Общие сведения об устройстве пилорамы ленточного типа

Модификаций оборудования данного типа существует несколько. Но если речь идет о сборке пилорамы своими руками, то выбор небольшой – вариант с фиксированным положением пилы и подвижной станиной (тележкой), на которой располагается заготовка. Именно она и перемещается в процессе деревообработки по специальным направляющим (рельсам). Все остальное – это усовершенствования, «сервисы», облегчающие труд персонала и обеспечивающие качество продукции. Например, мобильная пила.

Вот несколько несложных в изготовлении моделей самодельных ленточных пилорам.

Особенности конструирования

Габариты пилорамы определяются в зависимости от места ее расположения. Участки (придомовые, дачные или иные) отличаются планировкой, поэтому выбирать оптимальные размеры установки хозяину придется самостоятельно. Все чертежи, имеющиеся в доступе (специальная литература, интернет), могут служить лишь «ориентирами» – по соотношению отдельных частей, их линейным параметрам и так далее. Своими руками пилорама делается так, как удобнее работать именно в конкретном месте и с определенным видом сырья. В основном такое оборудование используется для роспуска бревен и обрезки досок.

Что учесть при проектировании пилорамы

Конструкция установки такого типа хороша тем, что ее можно постоянно дорабатывать и совершенствовать, более точно «подгоняя» ее характеристики и возможности под растущие потребности хозяина. К примеру, если она первоначально планировалась для роспуска бревен на доски, то вполне возможно, что через некоторое время встанет вопрос об организации собственного производства бруса.

Она собирается по блочно-модульной схеме, и при отсутствии практического опыта в изготовлении сложных механизмов, целесообразно начинать с простейших вариантов. Ленточную пилораму с ручным управлением впоследствии нетрудно оснастит элементами автоматизации (регулирование толщины реза, подача пилы, программатор и тому подобное). Именно поэтому далее – общие инструкции по составлению чертежей ленточной пилорамы и сборке. Автор настоятельно рекомендует соблюдать последовательность и первую в своей жизни установку монтировать по упрощенной схеме.

Существует множество модификаций ленточных пилорам. Первый вопрос – в какой плоскости предполагается вести рез? Это определяет расположение рабочего инструмента. Второй – однотипная ли продукция будет изготавливаться или придется использовать пилораму как устройство универсальное? Например, не только для роспуска лесоматериала на доски, но и для обрезки бревен на отдельные сегменты. Все это учитывается заранее. Желательно, чтобы раму, на которой крепится рабочая пила, можно было переустанавливать.

Бревна, которые распускаются на ленточной пилораме, характеризуются значительным весом. В процессе работы ее станина подвергается еще и динамическим нагрузкам

Главное внимание – устойчивости лентопильного оборудования. Это и качество реза, и безопасность обслуживающего персонала

Изготовить ленточную пилораму – это полдела. Ее грамотная эксплуатация требует определенных навыков в настройке. Основной «подводный камень» – разводка и заточка пилы. Следует детально изучить данный вопрос!

Что нужно предусмотреть?

Перед изготовлением нужно обратить внимание на следующие вещи:

Диаметр распиливаемых бревен, если будут большие диаметры, то нужна более мощная пила, более длинная шина с цепью;
Загрузку тяжелых бревен на распиловку, для этого нужно обязательно предусмотреть какой то механизм, или может закатывать их или дополнительные домкраты или в идеале погрузчик;
Бревно должно фиксироваться, чтобы во время распиловки оно не играло и доски были ровными;
Направляющая для бензопилы и салазки не должны играть, поэтому их нужно усиливать;
Чем мощнее пила, тем легче будет осуществляться производство. Поэтому приобретая пилу нужно брать максимально мощную;
Использования электричества в качестве источника энергии позволяет хорошо сэкономить;
Не забываем что цепь должна быть для продольного пиления, это позволит значительно поднять скорость процесса. Специалисты рекомендуют использовать цепь 3*8.
Цепь желательно покупать твердосплавную. Этим на сегодня занимается . Обычные цепи выходят из строя достаточно быстро;
Длину распиливаемых бревен, нужно учесть максимум и минимум. Чтобы максимально длинные входили, а минимально короткие не проваливались между направляющими;
Рассчитывать таким образом, чтобы пила во время работы не вибрировала и не играла на направляющих;
Мощность пилы, в некоторых случаях хочется и помощнее и по экономнее. В таком случае народные умельцы делают следующее. Вместо бензопилы ставят электромотор, а шину оставляют для распиловки, смотрите фото ниже;
Высоту пилорамы. Нужно предусмотреть таким способом, чтобы и спина не болела наклоняться и бревна высоко не нужно было поднимать. Если лес будет не тяжелым, лучше делать ее повыше. Если лес тяжелый, можно и по ниже.
Распиловка леса может осуществляться как верхней частью шины, так и нижней. При распиловке нижней частью, опилки летят в сторону бензопилы и забивают ее. Верхняя же часть выкидывает опилки от бензопилы, это позволяет увеличить как сам срок эксплуатации пилы, так и время простоев во время пиления;
В процессе пиления, цепь очень часто на пиле растягивается и нуждается в натяжке. Поэтому при установке пилы нужно обязательно предусмотреть доступ к натяжке цепи и закрепить пилу с доступом к механизму;
При пилении лучше фиксировать положение рукоятки бензопилы, это упрощает процесс;
Тросик, бельевая веревка или шнурок не должен тянуться, так как процесс пиления должен быть равно мерен во времени.

2 Конструкция

Для того чтобы сделать такую мини пилораму достаточно придерживаться следующих принципов:

создать движущийся на роликах (по направляющим) каркас, на котором будет закреплена ленточная пила на колесах и привод, оснащенный бензиновым или электрическим двигателем;
проложить направляющие (рельсы) для передвижения вручную рабочей конструкции при распиловке;
предусмотреть элементы крепления заготовки (бревна) между рельсами;
оснастить рабочую часть конструкции точным подъемным (опускающим) механизмом для выставления размеров (толщины) будущей доски;
обеспечить водяное охлаждение пилы (струя воды из трубки, выведенной от высоко расположенной емкости).

2.1 Принцип работы

Вращаясь на двух колесах, ленточная пила, замкнутая в кольцо, своей нижней частью проходит через древесину, распиливая ее. Для продвижения вперед, необходимо приложить небольшие усилия, толкая подвижную конструкцию перед собой.

Шины на колесах необходимо отбалансировать, для устранения вибрации, которая может повлиять на качество распила. С каждым новым проходом с заготовки снимается слой определенной толщины, которая задается опусканием по вертикали подвижной части с режущим узлом.

2.2 Угловая пилорама

Углопильная мини пилорама, которую вполне возможно сделать своими руками, позволит получать очень качественные пиломатериалы. Это обусловлено тем, что с ее помощью можно получать доски радиального распила, которые отличаются своим отличным качеством и достаточно высокой ценой.

Основные принципы, которых необходимо придерживаться, для того чтобы сделать такое устройство своими руками, очень схожи с созданием ленточной пилорамы.

Доски полученные в результате работы углового дискового станка пилорамы, отличаются ровной, красивой текстурой.

Необходим движущийся по направляющим каркас с электрическим двигателем и дисковой пилой. Вся разница заключается только в том, что угол пропила может меняться от 0 до 90 градусов, а не быть расположенным строго горизонтально.

Возможно сделать несколько другое устройство — с двумя режущими элементами, которые будут работать поочередно, но поворота не требуют, так как изначально установлены в перпендикулярных друг к другу плоскостях.

2.4 Технология распила

При начале роспуска бревна, пильный диск устанавливается горизонтально. Сделав горизонтальный рез по всей длине заготовки на заданную глубину, при обратном проходе его устанавливают вертикально, и таким образом, он отрезает от бревна доску или брус с нужными параметрами.

В варианте с двумя дисками изменять плоскость распиливания нет необходимости. Сначала проходит горизонтально расположенная пила, а затем она отводится, а к работе приступает другая — вертикально расположенная.

2.5 Пилорама из бензопилы

Самодельная пилорама из бензопилы, которую можно сделать своими руками — самый простой вариант мини пилорам из всех представленных выше. Цепная пила уже надежно размещена, имеет привод и не требует каких либо дополнительных устройств.

Процесс распила на самодельной пилораме из бензопилы

Изначально цепная бензопила сконструирована как ручной инструмент. Но для того чтобы провести точный и ровный распил требуется стабильность в движении, чего обеспечить человеческая рука просто не в состоянии.

Для изготовления своими руками пилорамы из бензопилы потребуется следующие материалы:

два швеллера (140-180 мм) длиной 8-10 метров;
уголок 50×100 мм длиной 80-100 см 4-5 штук;
уголок 40×40 мм;
трубы с сечением 35-40 мм с подвижными штангами на них.

Из швеллеров и уголков изготавливается дорожка для передвижения по ней тележки, сделанной из уголков, и установленной на ролики (подшипники). На дорожке устанавливаются закрепляющие элементы для удержания заготовки (бревна) при помощи подвижных штанг.

Бензопила закрепляется на штативе тележки, также как и болгарка на самодельном отрезном станке, с возможностью изменения высоты ее расположения.

2.6 Принцип работы

Заготовка надежно закрепляется посередине направляющих. Бензопила устанавливается на раме тележки в строго горизонтальном положении пилящего узла. При работе тележка передвигается вдоль заготовки вручную распиливая бревно по мере продвижения.

Техника безопасности

Самодельная пилорама требует соблюдения правил техники безопасности.

Большую роль играет месторасположения пильного оборудования. Помещение, в котором оно находится, должно быть просторным, хорошо проветриваться и освещаться. В нем должна находиться специальная вытяжка. Если самодельная пилорама располагается на улице, над ней делается навес

Необходимо обратить внимание на место хранения сырья и продукции

Соблюдайте технику безопасности во время работы на пилораме

Самодельный инструмент с электродвигателем требует особого подхода к монтажу проводки, переключателей.

Изготавливая пилораму из бензопилы, особое внимание необходимо уделять режущим поверхностям, так как они самые опасные. Поворотные механизмы, управляющие положением пилы, должны быть качественными, надежными

На лесопильных рамах распиловку бревен производить не короче трех метров. Распил коротких заготовок предполагает использование дополнительного оборудования.Необходимо позаботиться о защите подвижной части – опорной рамы. Она разделяется на пластиковую или акриловую.

Перед запуском самодельного устройства внимательно проверить соединения, составные элементы, режущие части, устойчивость конструкции.

Обязательно трудиться в средствах собственной защиты.
