Дисковые фрезы по дереву для циркулярки

Виды фрез

Для обработки дерева, плитовых и композитных материалов на его основании: ДСП, ОСБ, МДФ, фанеры и прочих применяется две разновидности фрез:

Концевые – зажимаются посредством цангового зажима. Имеют хвостовик, как у сверла и режущую часть любой конфигурации. Применяются с ручными фрезерами, в том числе встроенными в стол или стойку, пантороутерами на их основании, станками с ЧПУ.

Заводская оснастка

Насадные или дисковые – выполнены в виде дисков любой толщины. Предназначены для выборки пазов, шпунтов, четвертей, профилирования пиломатериалов и готовых изделий. Устанавливаются на вал вертикального фрезерного или циркулярного станка.

Насадные модели

Фрезерные головки или барабаны – инструмент для профилирования пиломатериала.

Барабан с ножами

Виды дисков

В продаже не существует универсальных дисков, которые смогли бы справиться с любыми видами материалов. Основным отличием выступает форма режущей кромки. Даже для одного типа сырья, как дерево, в продаже есть несколько кругов, которые предназначены для твердых и мягких пород. Некоторые предназначены для работы с мягким деревом (сосна, пихта, ель) и твердыми породами (ясень, бук, вишня).

Показателем долговечности выступает наличие победитовых или алмазных напаек на зубцах. Это небольшие кусочки минералов твердосплава (карбит вольфрама), которые значительно тверже металла и дерева.

Металлические монолитные модели изготавливаются из углеродистой стали. Режущие кромки закаливаются термическим образом, что увеличивает их плотность и твердость. Благодаря этому, они дольше не тупятся и остаются пригодными для нормальной работы. В случае, если кромка затупилась – ее можно заточить с помощью камней или специальных наждачных станков. Намного дешевле, в сравнении с победитовыми. Металл, используемый для изготовления, нельзя перегревать. При повышении температуры может произойти отпуск стали. От этого металл станет мягким, практически неработоспособным.

Модели с напайками обладают более высокой производительностью, так как накладки значительно тверже, в сравнении с обычным металлом. Не требуют дополнительной заточки, отчего могут служить дольше. Но не могут быть восстановлены, в случае повреждения. Алмаз и победит боится перегрева.

В случае, если произошел износ напайки, их можно заточить. Для этого необходим гравер с алмазным диском и дополнительная полировка с помощью вулканитового круга или войлока с пастой ГОИ.

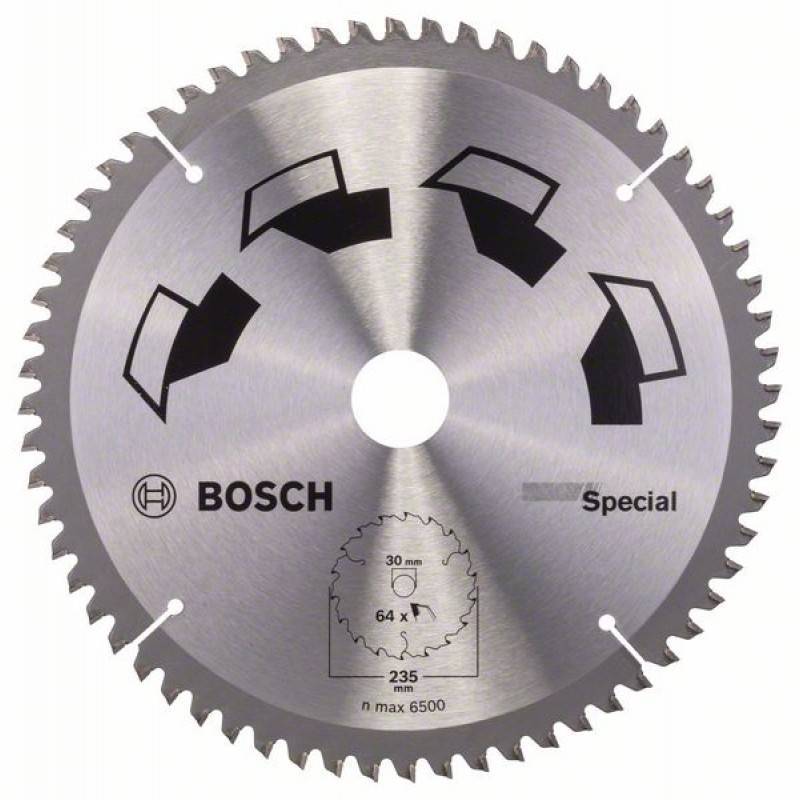

Подбираем пильный диск для решения конкретной задачи

На каждой упаковке диска указано его конкретное использование. Часто встречаются диски относительно универсального использования, для близких по структуре и плотности материалов. Например, для дерева, ДСП, ДВП, фанеры.

пильные диски по разным материалам

Для дерева

Для основных и обычных пропилов подходят диски с большим и редким зубом. Например, внешний диаметр составляет 200 мм на 24 зубца. Для чистых зубов лучше всего подходят диагональные, поперечные, средние и мелкие зубы.

Для чистого реза ЛДСП и ламината

Для этих материалов чем меньше и чаще встречается зуб, тем меньше будет сколов и царапин. Однако даже в этом случае нет гарантии безупречного пореза. Эти материалы распиливаются на специальных станках со вторым подрезным диском, который вращается в противоположном направлении.

На обычном циркуляре эти материалы можно разрезать без повреждений упомянутым диском, но с предварительной обрезкой покрытия или приклеив разрез защитной липкой лентой.

Для алюминия

Диски используются по металлу. Например, для цветных металлов или тонкой стали. Такие диски имеют мелкий зуб, отрицательный угол и изготовлены из специальной стали для резки металлов.

Виды

Классификация пильных дисков для резки дерева предполагает их деление на две основные группы.

Монолитный

Изделия, относящиеся к данной группе, рекомендованы для работы с древесиной всех типов, а также их могут использовать для распила мягкого сырья, такого как полимерные сплавы. Для производства кругов применяется высокоуглеродистая сталь. Среди положительных особенностей продукции стоит отметить доступную стоимость дисков, они довольно быстро и просто затачиваются, поэтому расходный материал в большинстве случаев даже после длительной эксплуатации можно восстановить. Среди минусов изделий выделяется невысокая прочность материала, которая приводит к быстрому износу элементов.

Твердосплавный

Такие круги выделяются своей прочностью, поэтому их очень часто эксплуатируют не только для работ с деревом, но и с более твердым сырьем. А также данный вид выделяется своим продолжительным сроком службы, в сравнении с монолитными изделиями. Отличительным преимуществом, обуславливающим высокую степень износостойкости, можно считать наличие кобальтовых и вольфрамовых напаек на резцах разной конфигурации. Подобные диски также приходят в негодность, но принцип конструкции элементов не позволяет восстановить круги после эксплуатации. Помимо этого, твердосплавные круги выделяются своей высокой стоимостью.

Как сделать своими руками

Фрезы, несмотря на свою внешнюю простоту, высокотехнологичный продукт. При их изготовлении используются специальные металлы, сплавы и технологии. Поэтому, самому сделать фрезу со сложным профилем своими руками без специального оборудования крайне затруднительно.

Однако есть исключения. Для некоторых уникальных операций можно своими руками сделать примитивное подобие фрезы для дрели. Пример на следующем видео:

Сегодня мастерам доступен широкий выбор фрезерной оснастки для дрелей. И это расширяет возможности каждого мастера. Достаточно выбрать подходящую фрезу и с помощью обычной дрели или шуруповерта можно решать разные задачи в строительстве, ремонте, мебельных и столярных мастерских.

Подробнее о пильных дисках

От правильного выбора и использования пильного полотна зависит не только качество и скорость пропила, но и безопасность человека. Так что есть смысл присмотреться к особенностям популярных моделей.

Поперечное и продольное пиление

В отличие от резки металла или камня, при работе с деревом большое значение имеет направление пропила. Это можно объяснить направлением волокон, поэтому при поперечной и продольной резке оно работает совершенно по-разному.

Диск 210×30 и любой другой размер для продольной резки предназначен для максимально быстрого разрезания заготовки по волокнам. Из конструктивных особенностей можно отметить увеличенную грудь по сравнению с другими моделями (это необходимо для быстрого удаления большого количества опилок), а также меньшее количество зубов.

Угол заточки диска положительный, за счет этого эффект самоблокировки проявляется максимально, то есть пила притягивает заготовку к себе, что облегчает ее подачу и повышает безопасность работы. Если нужно своими руками распилить большой объем пиломатериала, это значительно облегчит работу.

Основное отличие лезвий для поперечной резки – угол заточки, он также может быть отрицательным, если требуется максимальный контроль над скоростью подачи заготовки. Также можно отметить увеличенное количество зубьев и уменьшенный размер пазух для удаления опилок.

Такая заточка даст вам максимальный контроль над продвижением заготовки

В принципе, действует простое правило: чем тверже материал, тем меньше размер зуба, но на диске их больше.

Влияние формы зуба на рез

На качество пропила твердосплавным лезвием сильно влияет форма зуба.

Существуют такие варианты пильных полотен, как:

лезвие 190×30 с плоскими верхними зубьями идеально подходит для резки очень твердой древесины. Зуб симметричный, поэтому нагрузка равномерна с обеих сторон;

Плоский верх подходит для твердых пород дерева

тупые зубцы: в таких моделях верхняя часть зубцов скошена в шахматном порядке в разные стороны. Это позволяет эффективно вгрызаться в материал, сводя к минимуму возможность выкрашивания;

Регулируемый угол наклона
Конфигурация зуба с тройной стружкой

если вам нужно идеальное качество резки, то стоит обратить внимание на диски, где на блок из 4-х тупых зубьев 1 зуб с плоской вершиной. Основная функция реза ложится на зубы с косой вершиной и с плоской – она ​​только зачистит срез

Монолитные и твердосплавные диски

Чаще всего цена дисков одного типоразмера существенно отличается. Скорее всего, дело в том, что один из них монолитный, а второй – твердосплавный. Это объясняет разницу в стоимости.

В монолитном диске зубья составляют одно целое с самим диском.

Они дешевле карбидных, но невысокая цена обусловлена ​​рядом недостатков:

  • они быстрее затупляются, особенно при работе с твердыми породами древесины;
  • со временем необходимо обновить проводку, иначе разрез станет слишком тугим, что приведет к перегреву и повышенной нагрузке на мотор.

Зубья и сам диск – одно целое

К достоинствам таких моделей можно отнести то, что их можно затачивать несколько раз. Правда, вручную без опыта сделать это довольно сложно.

Что касается дисков с твердосплавными напайками, то к вершине зуба приварены небольшие металлические вставки из высокопрочного сплава.

Это позволяет одновременно достигать нескольких целей:

  • за счет того, что ширина сварки превышает ширину самого диска, нет необходимости в проводке. Это упрощает обслуживание;
  • металл сварного шва намного прочнее металла самого диска, поэтому эффективно резать его можно гораздо дольше, чем монолитный.

Видимая сварка твердого металла

Заточка не рекомендуется, но и не нужна. Если сравнить срок службы 2-х типов дисков, то окажется, что монолитный диск придется затачивать 2-4 раза, а твердосплавный диск все это время прослужит без заточки.

Итак, при выборе все зависит от породы дерева, с которой вы собираетесь работать. Итак, если вам нужно выбрать диск 165х20 по мягкой древесине (тополь, липа, осина), подойдет монолитный. А вот для дуба или лиственницы, клена есть смысл купить твердосплавную модель.

Подборка набора фрез по дереву для мастерской

Фрезы подбираются в зависимости от планируемых к выполнению задач. Их назначение и принцип работы легче понять, изучив фото набора фрез. Наиболее распространенными являются кромочные и пазовые фрезы и их разновидности.

Кромочные фрезы обрабатывают боковые поверхности, создавая различные декоративные углубления. Пазовые фрезы создают отверстия различной необходимой формы в материале.

Концевой инструмент – используются для обработки угловых поверхностей заготовок.

Пазовые фрезы – необходимы для создания паза в заготовке. Этот инструмент имеет плоский торец. Обработка осуществляется торцевой частью. Работа с ними требует навыков, можно пользоваться шаблонами. Без него очень сложно сделать углубление нужной формы.

Дисковые фрезы – по своему назначению аналогичны пазовым фрезам, но в них работает боковая часть, то есть периферическая, а не торцевая.

Пазовый инструмент в форме буквы V – по назначению эти фрезы похожи на галтельные фрезы. Они создают не полукруглую канавку, а канавку с ровными стенками которые лежат под углом 90 градусов.

Шиповая фреза с расширяющимся конусом – используется при создании столярных соединений «ласточкин хвост».

Комбинированный инструмент – соединяет свойства и характеристики фрез для создания пазов и шипов.

Конусный инструмент – с его помощью обрабатываются наружные углы заготовки таким образом, что создаются фаски нужного размера и наклона.

Калевочный инструмент – используются для создания фасок полукруглой формы.

Четвертные фрезы – используются при изготовлении рам для окон из дерева.

Комбинированные фрезы – необходимы для создания соединительных элементов. Комбинированный инструмент соединяет в себе два инструмента: шиповой и пазовый и создают оба элемента в двух изделиях за один проход. Это существенно экономит время работы над изделием. Такие фрезы нужны, например, для производства вагонки из дерева.

Самым рациональным набором фрез для ручного фрезера будет такой набор: несколько кромочных и пазовых фрез, в том числе «ласточкин хвост», один фигурный и один угловой инструмент.

Классификация фрез

Определяющим параметром для фрез являются виды работ, которые можно выполнить с их помощью. Для небольшого мебельного производства набор может состоять из нескольких инструментов для обработки кромки. Комплектация профессиональных столярных мастерских потребует большего числа инструментов.

Профильные фрезы

Профильные фрезы

Относятся к разряду наиболее популярных инструментов для обработки деревянных изделий. С их помощью можно формировать желобки, четвертную и канавки. Одним из способов применения является изготовление закруглений на торцах заготовки.

В зависимости от области применения обрабатывающие инструменты этого типа разделяют на следующие категории:

  • Для округления кромок. Конструктивно могут состоять из режущих частей с различными показателями радиуса. Таким образом за один проход формируется сложная фигурная кромка;
  • Для снятия фасок. Отличаются углом наклона фасок (от 45° до 60°), а также их количеством. В их конструкции рабочие грани только боковые. Для повышения точности позиционирования содержат упорный подшипник в нижней части;
  • Выборка канавок. Во многом схожи с моделями для формирования фасок. Различие заключается в наличии режущей части на нижнем рабочем торце.

Пазовые

Пример пазовой фрезы

Предназначены для полноценного внедрения режущей части в заготовки и последующего формирования канавок или пазов со сложной конфигурацией. Пазовые модели состоят из основных рабочих частей (боковых) и вспомогательной (торцевой). Последняя нужна для заглубления инструмента в деревянную деталь.

После установки инструмента на ручной фрезер можно делать пазы различной формы по дереву. Конфигурация пазовых моделей зависит от конструкции и формы режущих частей. По этим параметрам можно разделить обрабатывающий инструмент на следующие группы:

  • прямые кромки. Они могут иметь диаметр в диапазоне от 2 до 30 мм. Хорошо подходят для первичной обработки;
  • спиральная конфигурация режущей части. Их размер варьируется от 3 до 8 мм. Предназначены для обработки мягких пород древесины. Их форма позволяет хорошо выводить стружку из области обработки;
  • для нарезки шипов;
  • дисковые инструменты пальчикового типа. Предназначены для выборки пазов на торцевых частях изделий. Для точности формирования паза рекомендуется делать многократный проход режущей части.

Выборка фальца (четверти)

Фреза для формирования четверти

Их конфигурация во многом схожа с пальчиковыми цилиндрическими моделями. Разница заключается в наличии упорных компонентов, расположенных в нижней части конструкции. Они могут иметь форму упорных цапф. Альтернативным вариантом является установка подшипника.

Это дополнение необходимо для точного позиционирования кромок на торце обрабатываемой заготовки. Таким образом достигается одинаковый показатель ширины паза. В зависимости от конфигурации различают следующие типы режущих инструментов с нижним упором:

  • пригонная. Диаметр подшипника и рабочих кромок одинаков. Предназначены для обработки заподлицо кромочной части заготовки;
  • сборные. На стержень инструмента можно установить несколько режущих частей, тем самым меняя конфигурацию будущего паза или четверти. Такая функция необходима для соединения нескольких деталей со сложной формой.

Специальные

Один из видов специальной фрезы

В большинстве случаев модели специального назначения используются для улучшения эстетических качеств обрабатываемых изделий. С их помощью можно формировать сложные выпуклые рисунки на торцевой и лицевой частях заготовок.

Для формирования орнамента можно использовать инструменты V-образной формы. Помимо этого они будут выполнять функцию гравирования. Изменение положения инструмента по дереву зачастую происходит не по шаблону, а свободно – от руки. Кроме этой модели применяют следующие специальные типы фрез по дереву:

  • для формирования отверстий под шканты;
  • для установки мебельной фурнитуры – петель, замков и аналогичных им элементов;
  • формирование двух сочетающихся профилей. Один из них выполняет функцию ответного.

Дополнительно при выборе фрезеровального инструмента необходимо учитывать не только его конфигурацию, но и материал изготовления. Для обработки твердых пород дерева рекомендуется использовать модели с твердосплавными напайками. Они не только быстро выполнят необходимый фронт работ, но и обеспечат высокое качество. Для повышения функциональности можно использовать модели со съемными режущими кромками.

Дополнительно рекомендуется ознакомиться с содержанием видеоматериала, в котором даются практическое советы по выбору обрабатывающего инструмента:

Виды фрезерных насадок по дереву для электродрели

Рассмотрим популярные виды фрез по дереву применяемых вместе с дрелью.

Сверло

Вал (шпиндель) фрезера, вращающий фрезу, выдает от 10 000 об/мин до 30 000 об/мин.

Электродрель в среднем в 10 раз меньше, максимум 3000 об/мин. Шуруповёрт на первой скорости всего 400 об/мин, на второй до 1500 об/мин.

На таких оборотах с дрелью очень хорошо работают сверла – фрезы. В первую очередь это сверло Форстнера. Его называют сверлом, так как эта оснастка предназначена для сверления отверстий. Но по конструкции это фреза.

Сверло Форстнера

Конструкция этой фрезы очень удачная и эффективная. Потому такие фрезы широко применяются во всем мире. Имеет три рабочих элемента:

центральный заточенный конус

Центрует фрезу, не давая ей смещаться в стороны, что особенно важно при начале сверления;

боковые режущие (подрезающие) резцы. Чисто прорезают окружность диаметр отверстия, сводя к минимуму порывы и сколы заготовки вокруг отверстия;

горизонтальные (основные) резцы

Расположены строго перпендикулярно к оси сверления, и также ровно выбирают дно отверстия, если оно не сквозное.

Это важно при сверлении отверстий под посадку круглых мебельных элементов, прочих столярных деталей. Обычное спиральное сверло с конусной заточкой внизу оставляет такое же конусное отверстие

Сверло Форстнера сверлит отверстие с прямым «дном».

Пазовая

Обычная пазовая фреза от ручного фрезера для дрели практически не подходит. Можно попытаться выбрать паз дрелью и с ее помощью, но работа будет выполняться грубо и медленно. По вышеуказанным причинам – у дрелей низкие обороты. Компенсируют низкие обороты пазовые фрезы специально для дрелей особой конструкции.

На фото пазовая фреза и результат её работы.

По сути, это напильник (рашпиль) по дереву с крупным зубом, но не плоский, а круглый.

Торцевая, для снятия фаски, кромочная

Обработку кромок и торцов заготовок, снятие фасок обычно выполняют ручным фрезером. Возможно выполнить такие операции и с помощью дрели, если использовать подходящую оснастку. Пример фрезы для снятия фасок с продольной кромки и торцов заготовок с помощью дрели:

Под петли

Выбрать посадку под плоские дверные и рамные петли с помощью дрели весьма затруднительно. Для этого используется ручной фрезер. Но выборку под круглые петли сделать легко и просто даже шуруповертом. Для этого применяется вышеописанное сверло Форстнера подходящего диаметра.

Рекомендуем почитать статью о том, как врезать дверные петли ручным фрезером.

Мебельные петли с круглым посадочным элементом имеют стандартные размеры. Именно на них ориентируются производители фрез. Поэтому в продаже всегда можно найти сверло Форстнера подходящего для круглых мебельных петель диаметра.

Пример такого использования на следующем видео:

Дисковая

Конструкция таких фрез для дрелей понятна из названия. Это маленький диск с режущими зубьями. Работает по такому же принципу, что и большие диски для циркулярных пил. Но применяется ввиду малой мощности и оборотов дрели и размеров самого диска не для пиления. Может подойти для вспомогательных работ при разных столярных операциях. При этом могут потребоваться специальные приспособления для зажима и фиксации дрели.

Пример дисковой фрезы для дрели:

Трубчатая (коронка)

Широко распространенная и очень эффективная для дрелей оснастка. С помощью коронок вырезают отверстия разного диаметра.

Набор коронок разного диаметра

В наборе:

  • два хвостовика разного размера для посадки коронок, один с центрирующим сверлом, которое переставляется;
  • набор самих коронок;
  • шестигранный ключ для фиксации коронок на хвостовике.

Есть трубчатые фрезы других конструкций. Они выглядят как обычное спиральное сверло большого диаметра, полое внутри. По окружности торца – режущие кромки.

Также есть подобие сменных коронок как на фото, но вместо монолитной чаши с зубьями применяется гибкая круглая пилка. Оснастка слабая, но хорошо подходит для мягких тонких материалов. Такая оснастка относится уже не к фрезам, а к кольцевым пилам, хотя выполняет те же задачи, что и фрезы коронки.

Шарошка

Шарошка – это оснастка, которой дорабатывают уже сделанные отверстия или обработанные поверхности. Например, просверлено круглое отверстие, а деталь для посадки имеет овальную форму или просто немного не влезет по размеру. Для подгонки используют шарошки. Они бывают разной формы и из разного материала, в том числе из абразивного камня. Хотя абразив можно назвать фрезой только условно. Классические фрезы шарошки из металла. Пример набора такой оснастки на фото:

Также рекомендуем почитать интересную статью про разновидности фрез для ручного фрезера.
