Долбежные станки по дереву

Самодельный долбежный станок

Выбор сверлильно-долбежных станков достаточно велик, как и их стоимость. Поэтому для домашней столярной мастерской своими руками можно сделать небольшой долбежный станок. Мы представляем две модели: первая требует больших вложений труда, исполнительным механизмом второй будет ручной фрезер.

Станок из того, что можно найти в любом гараже

Чтобы своими руками сделать долбежные станки, необходимы навыки сварщика, токаря и разнообразный металлический хлам:

• электродвигатель, подойдет от стиральной машинки;
• кусок швеллера;
• металлический уголок 30 х 30 и уголок 50 х 50;
• толстая фанера;
• штыри;
• струбцины;
• обрезки труб;
• гайки 4 шт.

Изготовление самодельного станка по дереву:

• рама станка сваривается из швеллера, по которому на направляющих перемещается платформа. На левом конце швеллера привариваем площадку для крепления электродвигателя. В ней необходимо просверлить отверстия под крепежные болты;
• на правый конец своими руками привариваем металлическую пластинку длиной, равной ходу каретки. С каждой стороны швеллера должно выступать по 5 — 7 см. На выступающие части привариваем уголки 30 х 30 углом вверх — это будут рельсы для каретки;
• на рельсы накладываем такие же отрезки уголков и к ним перпендикулярно привариваем рельсы для поперечного перемещения, на которые накладываем вторые, приваренные уже к платформе. Из уголка собираем основу платформы, площадку вырезаем из дерева (фанеры);
• к платформе крепим самодельные струбцины, сделанные из штырей, гаек и отрезков труб;
• подключаем электрический провод с вилкой к двигателю;
• рельсы обильно промазываем солидолом и станок готов к работе.

Станок из ручного фрезера

Долбёжный станок такой конструкции обладает несколькими преимуществами:

• сама фреза и обрабатываемый участок дерева находятся на виду, значит, процесс можно контролировать;
• можно задать горизонтальный уровень перемещения фрезы, то есть на множестве заготовок выполняются одинаковые гнезда.

Для изготовления своими руками понадобятся следующие материалы:

• брусок из дерева;
• фанера 10 мм;
• металлический штырь;
• саморезы;
• электролобзик;
• шуруповерт.

Процесс сборки станка своими руками:

• вырезаем из фанеры прямоугольник, размеры которого зависят от габаритов фрезера;
• прикрепляем на саморезы два бруска по кромкам. На бруски будут опираться рукоятки фрезера, это учитывается при выборе высоты. Фрезер должен выставляться по уровню, чтобы ось электромотора располагалась строго горизонтально;
• для крепления фрезера предусматривается металлический штырь. В брусках и основании фрезера под него просверливаются отверстия.

Установив фрезер, можно использовать его в качестве сверлильно- долбёжного станка. Однако перемещать и держать его придется вручную. Чтобы улучшить эргономику устройства, дополняем его толкателями-рычагами:

вырезаем из фанеры большой прямоугольник, на его длинный край с помощью саморезов крепим брусок. К бруску своими руками прикручиваем толкатель-рычаг в продольном направлении. Он будет перемещать инструмент по глубине.

Чтобы передвигать инструмент перпендикулярно, необходимо перемещать нижний фанерный пласт. Шток дополнительного рычага фиксируется к бруску справа на длинной стороне фанеры. К рабочей столешнице прикрепляем сустав с ручкой. Для качественного использования этого механизма необходимо, чтобы два листа фанеры плавно и легко скользили друг по другу. Поэтому можно один из них заменить металлическим листом, поставить на шарикоподшипники или натереть воском.

Первый видеоролик демонстрирует работу долбежного станка, изготовление которого мы описали:

Классификация и область применения

Долбежные станки различаются по нескольким оценочным критериям. Рассмотрим основные из этих критериев, которые применимы к узкоспециализированным долбежным станкам.

1. Материал обработки:

• малые — до 1 тонны;
• средние — от 1 до 10 тонн;
• крупные — свыше 10 тонн.

3. Управление подачей станка:

• с ручной подачей;
• с автоматической настраиваемой подачей.

4. Мощность приводного электродвигателя. Чем больше станок, тем мощнее устанавливается двигатель.

5. Диапазон частот рабочего хода долбяка, регулируемых коробкой скоростей.

6. Максимальные габаритные размеры обрабатываемой детали.

7. Максимальное режущее усилие, создаваемое ползуном. Определяет величину подачи и скорость обработки.

8. Точность обработки.

Есть несколько основных операций, которые характерны для выполнения на долбежном станке:

• создание отверстий различной формы, которые невозможно или сложно нарезать с использованием токарных или фрезерных операций;
• нарезание зубьев шестерен и зубчатых колес при помощи особого резца (рис. 4);

Рисунок 4. Резец долбежного станка для нарезания зубьев.

• создание шлицевых поверхностей, как внутренних, так и наружных;

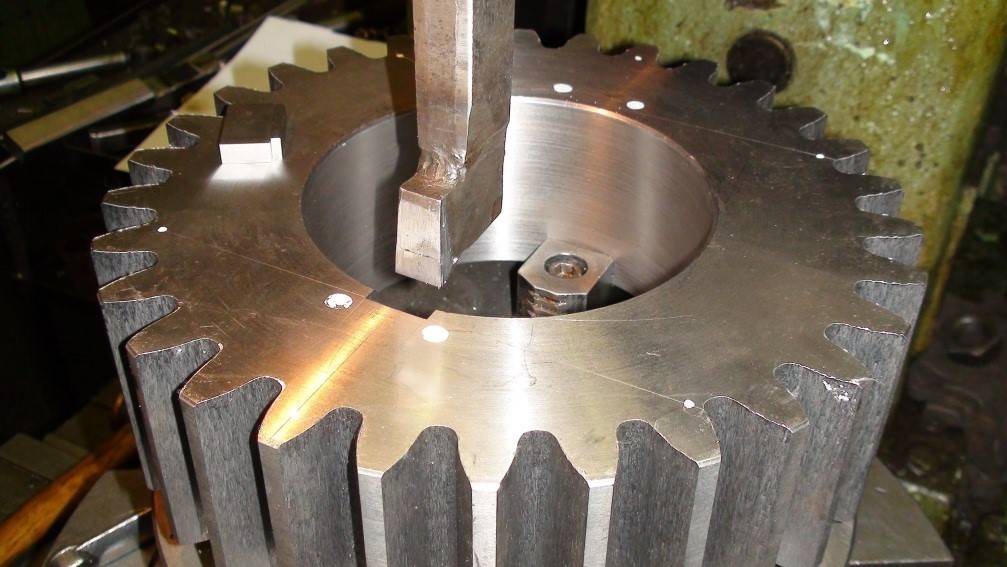

• выдалбливание шпоночных пазов различной формы (рис. 5);

Рисунок 5. Создание шпоночного паза при помощи долбежного станка.

вырезание сложных форм в труднодоступных местах с использованием фасонных резцов.

Сегодня большинство операций, которые выполняет долбежный станок, возможно продублировать на станках другой направленности. Однако долбежные станки не теряют своей актуальности ввиду простоты их устройства, надежности и невысокой стоимости.

Современные станки с ЧПУ не выделяются в отдельную категорию. Операция долбления является одной из многих, которые могут реализовывать многофункциональные станки нового поколения.

Иногда на поверхности деревянной или металлической детали надо сделать углубление, паз, некую выемку материала.

Можно выполнить операцию вручную, но значительно быстрее и эффективнее будет применить долбежный станок. Интуитивно понятно, как работает такой агрегат довольно узкой специализации.

Профессиональные изделия дорогие и применяются в основном на производстве, а для домашних работ можно собрать станок своими руками.

Эксплуатация

Прежде чем начинать работать с долбёжным станком, необходимо ознакомиться с советами по его эксплуатации:

Использовать защитные очки во время работы. Они уберегут глаза от разлетающихся частиц металла при ударе материалов друг о друга.
Чистить рабочую поверхность после проведения работ.
Смазывать подвижные элементы моторным маслом, чтобы они прослужили дольше.
Проверять надёжность закрепления деталей в зажимах перед началом работ.
Перед запуском проверять целостность оснастки. Зубья должны быть заточены. Наличие сколов, трещин должно насторожить

Такую оснастку нельзя использовать для долбления.
Важно учитывать твердость зубьев и обрабатываемой детали. Если заготовка прочнее, оснастка разобьётся при ударах.

Нельзя пытаться обработать высокопрочные сплавы с помощью самодельной установки, сделать пазы сложной формы. Для этого нужно профессиональное оборудование.

Долбежный станок представляет собой машину, с помощью которой в металлических деталях можно делать отверстия разной формы. Оснастка под воздействием двигателя ударами проделывает пазы. Чем тверже рабочие зубья, тем больше материалов можно обрабатывать.

Смотрите видео про вертикальный долбёжный станок:

2 Популярные модели долбежных станков

В современной промышленности широко используется оборудование советского производства, одним из наиболее распространенных из которых является долбежный станок 7A420. Данный агрегат предназначен для металлообработки, он может выполнять такие технические операции как разработка пазов, шлицев и канавок в плоских, фасонных и конических поверхностях.

Долбежный станок по металлу 7А420 имеет следующие технические характеристики:

• ход долбяка — от 20 до 200 мм;
• предел двойного хода — 40-163 в мин;
• диаметр рабочего стола — 50 см;
• вылет долбяка от станины — 48 см;
• максимальное усилие резания — 1500 кг;
• мощность двигателя — 2800 Вт.

Также существует модификация данного агрегата — модель 7430. В отличи от рассмотренного станка, 7430 отличается комплектацией гидравлическим приводом, а не механическим, и увеличенным до 320 ходом долбяка. Аналогом модели 7430 является станок ГД320, в нем также установлен гидропривод, а ход долбяка составляет 120-320 мм.

Агрегаты серии ГД производятся на Гомельском станкостроительном заводе. Наиболее функциональной моделью серии ГД является агрегат ГД-500. Это оборудование ориентированное на мелко и среднесерийное производство, обладающее следующими техническими характеристиками:

• ход долбяка — от 120 до 500 мм;
• скорость перемещения долбяка под нагрузкой — 3-38 м/мин;
• диаметр рабочего стола — 94 см;
• вылет долбяка от станины — 71 см;
• максимальное усилие резания — 3500 кг;
• мощность двигателя — 11000 Вт.

ГД-500 один из наиболее габаритных металлообрабатывающих станков, его размеры составляют 344*276*347 см, а вес — 8.16 тонн.

Среди современного деревообрабатывающего оборудования выделим долбежный станок по дереву Корвет 92. Это агрегат любительского уровня, стоимость которого составляет 60 тыс. рублей. Рабочий стол станка оснащен тисками для быстрой фиксации обрабатываемой заготовки, также предусмотрены две струбцины для крепления габаритных деталей.

Станок долбежный Корвет 92 — технические характеристики:

• ход долбяка — до 210 мм;
• размер стола — 40*15 см;
• ход стола: поперечный — до 145 мм, продольный — до 170 мм.

2.1 Можно ли сделать долбежный станок своими руками?

Самодельный долбежник можно изготовить на основе ручного фрезера. Такой агрегат будет уступать в плане функциональных возможностей промышленным моделям, однако вы сможете использовать его для нарезки шипов, пазов и профилирования плоскостей либо кромок.

Чтобы сделать долбежный станок своими руками вам потребуется соорудить опорную площадку. Ее размеры нужно выбирать исходя их габаритов деталей, которые вы планируете обрабатывать в дальнейшем. Оптимальным размером будет 350*400 либо 400*400 мм. Площадку можно сделать из куска МДФ либо металла, однако использовать ДВП и ДСП не рекомендуется. Толщина листа должна составлять 10-12 мм.

Далее в центральной части пластины размечаем отверстие под фрезу и поперечные гнезда для фиксирующих инструмент болтов. Отверстие под фрезу должно иметь несколько большие размеры, чем сам инструмент, чтоб сохранялся свободный обзор зоны обрабоки. Сам фрезер нужно фиксировать снизу пластины с помощью болтов, отверстия под которые предусмотрены на опорной подошве инструмента еще с завода.

Простейший долбежный станок из фрезера

В качестве удерживающих площадку направляющих лучше всего использовать деревянные бруски из твердых пород древесины сечением 30*30 см. В случае применения крупногабаритного фрезера имеет смысл взять металлический профиль квадратного сечения либо бруски увеличенного размера — 30*90 мм.

Учитывайте, что при комплектации самодельного станка высокими направляющими вам будет удобнее работать длинной фрезой, которая применяется при выдалбливании глубоких гнезд. Под болты, которыми стягиваются направляющие с пластиной, необходимо подложить резиновые прокладки, исключающие вибрацию в процессе работы.

Устройство данного агрегата не предполагает наличие ограничителя хода фрезы, обустройство которого значительно усложняет конструкцию. Рационально использовать в качестве ограничителя струбцины, устанавливающиеся на обрабатываемую деталь. Технология использования струбцин достаточно простая — нужно сдвинуть фрезер так, чтобы фреза размещалась на краю отверстия, далее струбцина крепится в упор к площадке, после чего фрезер перемещается на противоположную сторону отверстия и устанавливается вторая струбцина.

Долбежные станки (рис. 1) предназначены для механической обработки металлов резанием при помощи специальных резцов. Эта группа станков относится к узкоспециализированным ввиду ограниченности операций, который могут производиться на стандартном оборудовании.

Рисунок 1. Долбежный станок.

Последовательность создания

Если вы уже нашли все необходимые материалы, то можете приступать к формированию станка. В ходе изготовления рекомендуем придерживаться этой инструкции:

• Используя швеллер, создайте раму для станка. Именно по этому узлу будет передвигаться платформа устройства. На левой стороне швеллера привариваем базис для крепления электрического мотора. В нем следует просверлить отверстия для болтов.
• На правую сторону швеллера необходимо приварить металлическую планку с длиной соответствующей ходу каретки. Пластина должна выступать на 5 мм с каждой стороны швеллера.
• На выступающие элементы пластины необходимо наварить уголки с размерами 30Х30. Элементы должны быть прикреплены углов вверх. Этот угол будет выполнять функцию рельс для каретки нашего станка.
• На уровне с продольными рельсами привариваем такие же уголки в поперечном направлении. Они необходимы для перемещения каретки в поперечной плоскости. На все рельсы накладываем такие же уголки, приваренные к платформе.
• Вырезаем из толстой фанеры площадку для платформы.
• Из гаек, отрезков трубы и штырей формируем самодельные струбцины и крепим их к платформе.
• Электрический кабель с вилкой присоединяем к мотору.

Перед использованием станка рельсы следует смазать солидолом.

Видео: самодельный долбежный станок.

Станок для выборки пазов своими руками

Пазователь являет из себя стол с горизонтально прикреплённым фрезером. Паз выпиливается подачей обрабатываемой детали на фрезу, в тот момент как деталь передвигается из стороны в сторону на размер паза. Пазователи функционируют скоро, точно и прекрасно подойдут для выборки пазов под целиковые либо свободные шипы. Но цена заводского пазователя большая. Однако если есть фрезер вы сможете сделать пазователь своими руками.

Самодельный инструмент должен объединять горизонтально закреплённый фрезер, стол, который может передвигаться по осям X и У, ограничители, контролирующие ширину и глубину паза, а также систему контроля положения и крепления детали.

Скользящий стол, выполненный из МДФ, состоит из двух платформ, каждая из которых двигается вдоль своей оси в перпендикулярных направлениях по Т-образным алюминиевым профилям. Три слоя МДФ толщиной 19 мм обеспечили вес и устойчивость стола.

Т-образные профили послужили направляющими для приспособления. Они входят в пазы шириной 20 мм. К профилям прикреплены блоки из МДФ, ограничивающие ход платформы в каждом направлении.

Делаем долбежный агрегат своими руками

Изготовить самодельный долбежный агрегат для работы по дереву — решение достаточно распространенное. Это обусловлено тем, что стоимость заводского оборудования высока. Не каждый домашний мастер или начинающий производитель готов потратить такие деньги.

Хотя весомые преимущества у заводских моделей долбежных устройств есть:

• Высокое качество сборки;
• Повышенная точность обработки;
• Идеальная балансировка узлов;
• Высокоэффективные долбежные и сверлильные элементы;
• Долговечность конструкции.

Если вам необходим станок для налаживания небольшого мебельного производства или открытия целого цеха, обойтись малой кровью в лице самодельного станка не удастся. Здесь стоит отдать предпочтение заводскому оборудованию.

Для домашних мастеров, которые хотят оборудовать долбежным станком собственный гараж, небольшую мастерскую, можно подумать над вариантом самостоятельной сборки долбежного станка по дереву.

Чтобы собрать агрегат, вам необходимо:

• Обзавестись свободным временем. Оба варианта, которые мы предлагаем, достаточно трудоемкие и потребуют потратить на сборку станка не один час;
• Купить или отыскать чертежи, инструкции и видео руководства. В качестве дополнения к нашей инструкции они будут незаменимы;
• Собрать комплектующие и подготовить инструменты.

Предлагаем вам пойти по одному из двух путей создания самодельного станка.

1. Собрать оборудование из подручных материалов. На такой станок уйдет много сил и времени, но результат окажется довольно бюджетным.
2. Использовать ручной фрезер как основу для создания станка. Менее энергозатратный вариант, имеющий свои нюансы.

Станок из подручных материалов

Если у вас отсутствуют хотя бы начальные навыки токаря и сварщика, браться за данный станок не стоит. Если же с опытом в сварке и точении все хорошо, тогда собирайте необходимые компоненты для будущего долбежного станка:

• Электромотор. Можете использовать двигатель от стиралки;
• Швеллер;
• Толстую фанеру;
• Металлические уголки размером 30 на 30 и 50 на 50 миллиметров;
• Металлические штыри;
• Обрезки от труб;
• Гайки;
• Струбцины в качестве фиксаторов.

Далее следуйте поэтапно:

1. Сварите из швеллера прочную раму будущего станка. По ней будет двигаться платформа. Слева на конце швеллера приварите небольшую площадку, которая послужит для установки мотора станка. Не забудьте просверлить пару отверстий под болты.
2. Справа на швеллере приваривается пластина из металла. Ее длина должна соответствовать длине каретки. С каждой из сторон швеллера оставьте выступы по 50-70 миллиметров. На выступающие элементы приварите уголки размером 30 на 30 мм. Угол должен быть направлен вверх. Данный компонент послужит в роли рельс для каретки станка.
3. На рельсы наложите аналогичные отрезки уголков, перпендикулярно приварите рельсы, необходимые для поперечного движения. На них накладываются вторые, приваренные уже к платформе элементы. Из уголка выполняется сборка платформы. Площадку можно изготовить из листа фанеры.
4. На платформе зафиксируйте струбцины. Их изготавливают из труб, гаек и штырей.
5. Подключите электропроводку к мотору.
6. Перед эксплуатацией тщательно обработайте рельсы солидолом.

https://youtube.com/watch?v=8LdbODLNUww

Назначение долбежного станка

Устройство наилучшим образом подходит для автоматизированной обработки деталей из дерева. Это узкоспециализированный автомат, очень сильно напоминающий как своим внешним видом, так и перечнем основных конструктивных элементов станок для сверления. С помощью долбёжного станка в деревянной заготовке можно проделывать пазы, отверстия, гнёзда, выемки, каналы. Для получения профилей необходимых размеров станок оснащается дополнительной оснасткой.

Все долбёжные автоматы сходны по своим основным функциям. К их числу относятся:

• двухосевая регулировка рабочего стола при перемещении;
• измерение размера паза и расстояния между отверстиями с помощью специального измерительного инструмента.

Для обеспечения выполнения функций станки комплектуются набором механизмов. Это могут быть различные струбцины и крепёжные тиски, с помощью которых заготовку можно закрепить в различных плоскостях, под разными углами к обрабатывающей поверхности. Одной из самых распространённых разновидностей долбёжного агрегата является пазовальный станок.

Обратите внимание! С помощью механизма круговой подачи оператор может производить обработку по окружности в таких местах, до которых резец обычного строгального станка попросту не достанет. При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом

Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий

При продавливании и последующем высверливании центра заготовки на пазовальном станке по дереву можно изготавливать детали, соединяющиеся между собой пазо-шиповым способом. Передвижная каретка позволяет делать пазы ровными, а также абсолютно одинаковыми по длине с помощью пазовальной насадки. В процессе работы насадка одновременно осуществляет продавливание с помощью удара и сверление отверстий.

Описание станка 7А420

Этот долбежный станок имеет механический привод и используется для изготовления:

Обработка может осуществляться на плоских и фасонных поверхностях в единичном и мелкосерийном производстве. Использоваться оборудование может еще и в условиях ремонтных мастерских. Агрегат предназначен для обработки фасонных и плоских поверхностей долблением. Детали могут быть самыми разными. Позиция элемента может оставаться неизменной при необходимости осуществить наклонную обработку плоскости. Этому способствует поворот рамы.

Стол перемещается механически или вручную. Круговая подача дает возможность производить обработку зубчатых колес и круглых деталей. Долбежный станок 7а420 оснащен:

• долбяком;
• устройством наклона салазок;
• поворотной резцовой головкой.

Последняя предназначена для долбления под прямым углом в обе стороны. Устройство, отвечающее за наклон салазок, обеспечивает до 5° в вертикальной плоскости. В процессе этого можно проделывать шпоночные пазы в конических отверстиях. Что касается долбяка, то он может переустанавливаться вертикально в диапазоне до 265 мм.

Оборудование высокопроизводительно, удобно в обслуживании и управлении, безопасно и надежно в работе. Его невозможно встроить в автоматическую линию. Класс точности соответствует букве Н. Обрабатываемая поверхность имеет шероховатость не менее V 6.
