Долбежные станки по металлу

Устройство и принцип работы долбежного станка

1. Деталь устанавливается и крепится на рабочем столе с использованием Т-образных пазов.
2. Кромка металла обрабатываемой поверхности с помощью ручных маховичков выставляется в исходную позицию относительно резца.
3. Запускается ход долбяка, который при проходе вниз срезает заданный слой металла.
4. После возврата ползуна в верхнюю точку деталь сдвигается по одной из осей с помощью механической подачи на величину заданного припуска.
5. Далее долбежный процесс повторяется вплоть до достижения требуемой глубины срезанного металла.

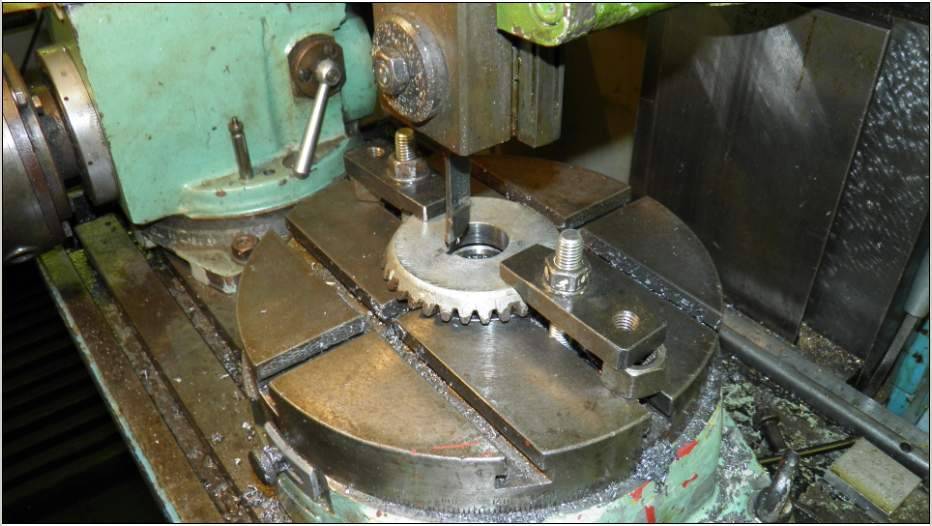

Однотипные детали из металла на долбежных станках можно обрабатывать пакетами, при этом в качестве шаблона, как правило, используется уже готовая деталь с проверенными размерами (см. рис. ниже). Синхронизация работы ползуна и подач по осям на долбежных станках обычно осуществляется с помощью механических или электромеханических устройств.

Создание своими руками

Многие рассматривают то, как сделать долбежный станок по металлу, так как самодельный вариант исполнения имеет меньшую стоимость, но при этом достаточную функциональность

При его изготовлении своими руками следует уделить внимание на нижеприведенные моменты:

1. Для начала нужно подобрать чертеж. В интернете можно встретить достаточно много различных чертежей.
2. Достаточно часто в качестве основания используется массивная плита, которая одновременно становится и рабочим столом. Следует выбирать плиты, которые изготавливаются из стали. Чугун восприимчив к воздействию ударной нагрузки: материал может лопнуть.
3. На основании крепится стойка, которая изготавливается из стального стержня: диаметр может достигать 40 мм, а высота 500 мм. Крепление к основанию может проходить путем сварки или резьбового соединения.
4. Сложной конструкцией можно назвать консоль. Ее изготавливают из двух полых цилиндров.
5. Следует отвести отдельную площадку для электродвигателя. Достаточно часто самодельные варианты исполнения имеют прямое соединение двигателя с режущим инструментом, то есть отсутствует передача.
6. Приводи от электродвигателя к режущему инструменту представляет собой сочетание ремня и роликов.
7. Привод стола механический. Достаточно часто подача стала проводится через червячную передачу.

В заключение отметим, что для самостоятельного изготовления долбежного станка нужно иметь определенный опыт слесаря

При выполнении работ следует уделять внимание на прочность всех креплений

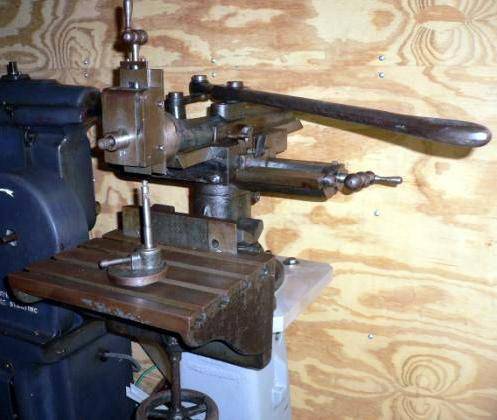

Общий вид самодельного долбежного станка

Чертеж общего вида самодельного долбежного станка

Суппорт

Консоль

Оправка-резцедержатель

Долбежные станки по дереву

Личный опыт показывает, что приобретать под короткие пазы универсальный станок невыгодно ни для хобби, ни для бизнеса. Да и паз после него округлый, а с позиции прочности соединения лучшие свойства у квадратного или прямоугольного. Который быстро получается только на сверлильно-пазовальном оборудовании. Если очень хочется, можно заморочиться и сделать самому, как автор следующего видео:

Пазовать детали тяжёлыми цепными станками и дорогими фрезерами, которые тоже иногда называют «долбёжными», удобно только при производстве дверей и эксклюзивной мебели из массива. Где пазы должны быть с ровными краями, часто длинные, а иногда и по торцу фасонной детали.

Принцип работы

По назначению долбёжные станки делятся на два типа: стандартные и специализированные. Стандартные долбежные станки – это универсальные агрегаты, с помощью которых можно осуществлять самые разнообразные операции. Специализированные устройства предназначаются для обработки сложных деталей – пуансонов, зубчатых колёс и прочего.

Станки приводятся в действие с помощью привода. Он может быть оснащён тремя различными типами механизмов:

• кривошипным;
• гидравлическим;
• с вращающейся кулисой.

Основной обрабатывающий инструмент – полый металлический резец (долото) со сверлом квадратного сечения внутри. Он закреплён на вертикальном движущемся ползуне. Каретка позволяет высверливать в заготовке ровные пазы очень больших размеров.

Принцип работы долбежного станка двухрежимный. В случае простого режима обработка производится многократным прикосновением резца к заготовке в различных точках одной плоскости. Так, например, высверливается ряд параллельных отверстий одинакового диаметра и глубины. Станок с простым режимом работы можно изготовить вручную.

При сложном режиме обработка заготовки производится в различных плоскостях, с многократными поворотами каретки с резцом в различных направлениях, под разными углами. Таким образом можно высверливать пазы и углубления в труднодоступных местах детали. Агрегаты, работающие в сложном или комбинированном режимах, изготавливаются только с помощью профессионального оборудования. Дома самостоятельно изготовить такую установку практически нереально.

Принцип работы

По назначению долбёжные станки делятся на два типа: стандартные и специализированные. Стандартные долбежные станки – это универсальные агрегаты, с помощью которых можно осуществлять самые разнообразные операции. Специализированные устройства предназначаются для обработки сложных деталей – пуансонов, зубчатых колёс и прочего.

Станки приводятся в действие с помощью привода. Он может быть оснащён тремя различными типами механизмов:

• кривошипным;
• гидравлическим;
• с вращающейся кулисой.

Основной обрабатывающий инструмент – полый металлический резец (долото) со сверлом квадратного сечения внутри. Он закреплён на вертикальном движущемся ползуне. Каретка позволяет высверливать в заготовке ровные пазы очень больших размеров.

Принцип работы долбежного станка двухрежимный. В случае простого режима обработка производится многократным прикосновением резца к заготовке в различных точках одной плоскости. Так, например, высверливается ряд параллельных отверстий одинакового диаметра и глубины. Станок с простым режимом работы можно изготовить вручную.

При сложном режиме обработка заготовки производится в различных плоскостях, с многократными поворотами каретки с резцом в различных направлениях, под разными углами. Таким образом можно высверливать пазы и углубления в труднодоступных местах детали. Агрегаты, работающие в сложном или комбинированном режимах, изготавливаются только с помощью профессионального оборудования. Дома самостоятельно изготовить такую установку практически нереально.

Важные характеристики при выборе оборудования

1. Величина хода ползуна. Этот показатель определяет максимальную глубину обработки детали.
2. Размер рабочей поверхности стола. От него зависят предельные габариты детали для данной модели долбежного станка.
3. Скорость перемещения ползуна. Обычно измеряется в м/мин, но у некоторых моделей указывается в двойных ходах в минуту. От этого параметра (в сочетании со следующим) зависит скорость резания металла и, соответственно, производительность станка.
4. Максимальное усилие резания. Измеряется в килоньютонах и напрямую определяет производительность оборудования, особенно при резании металла на больших подачах при черновой обработке.

Кроме технологических, важными являются и эксплуатационные показатели. В первую очередь к ним относятся потребляемая мощность, конструкция систем смазки и вид главного привода (электрический или гидравлический).

Принцип работы и выбора устройства

Основное движение, которое совершает механизм – возвратное и поступательное. Аппарат работает в вертикальных плоскостях, но движется прямолинейно, так же, как и строгальные станки.

Самый важный элемент работы устройства – долбежный резец, который закрепляют в ползуне. Стол, с укрепленной на его поверхности заготовкой, осуществляет подачу.

Возвратные и поступательные действия станка происходят периодически, долбежный резец при этом может двигаться как прямолинейными, так и круговыми движениями.

И самодельный, и профессиональный станки имеют два режима долбления: простое и сложное. Простой тип долбления совершается в упор, а резец перебегает на некоторое пространство и создает ряд отверстия одинакового размера и формы.

Ко второму режиму работы устройства относят воздействие, проходящее под углом с наклонными поверхностями – с этим самодельный станок может не справляться и понадобится гидравлический.

Этот аппарат нужен, чтобы обрабатывать труднодоступные поверхности деталей. К таким относят поверхности, находящиеся внутри детали, используемой в разных видах производства, либо частично скрытые.

Самодельный аппарат подойдет для частных мастерских, либо мелкого производства, в крупной же промышленности используют усложненные способы обработки и потому используют специальное устройство для работы по металлу с ЧПУ.

В частном производстве, мастерской или сервисном центре станок наиболее часто используют для работы с металлами (цветными и черными), чугуном и прочими металлическими сплавами.

Наиболее используемый и популярный вид станка – модель «ГД». Можно встретить серии 200, 500 и т.д. – все они относятся к этому виду устройства и отвечают его характеристикам.

Более совершенная модель долбежного станка: «S315TGI», она характеризуется большими функциональными возможностями, по сравнению с предыдущей или с самодельными моделями устройств.

Таким станком можно работать с фасонными, плоскими, коническими и цилиндрическими поверхностями. Также он позволяет изготавливать шлицы, делать выемки, пазы, канавки и отверстия.

Модель поддерживает несколько профилей каналов, которые выстраиваются индивидуально, исходя из типа настройки устройства, которые вы выберете.

При покупке нужно учитывать несколько факторов, чтобы аппарат прослужил вам долго и не потребовал в скором времени ремонта. Прежде всего, нужно знать разрешенную высоту заготовки деталей для устройства.

Читать также: Обслуживание перфоратора своими руками

Эта цифра может быть разной и зависит от того, какой тип поверхности (внутреннюю или внешнюю) нужно обработать.

Также нужно посмотреть на заявленную мощность станка, размер долбяка и возможности его регулирования, узнать, есть ли у устройства поперечный и продольный ход, и какой допустимый угол наклона.

На качество работы устройства влияет и то, с какой скоростью движется рабочий инструмент. Чтобы станок был устойчив, покупайте изделия с массивной тумбой – тогда с ним легче будет работать.

Нужно быть внимательным и при выборе размера самого стола, т.к. от него тоже зависит удобство работы с аппаратом.

Помимо основных деталей нужно выяснить, если ли какая-то дополнительная комплектация, которая входит в набор устройства.

Вес и размер стола важен не только как фактор удобства работы со станком, но также для его размещения в мастерской или другом выбранном помещении – к устройству должен быть свободный доступ, поэтому не выбирайте для маленьких помещений слишком большие модели.

Долбежные станки по металлу – устройства, предназначенные для обработки металлических заготовок. Аппараты данного типа относятся к узкоспециализированным станкам и способны создавать элементы самого разного типа посредством выемки металла. Долбежные станки по металлу можно приобрести в соответствующем магазине или сделать своими руками. Инструкцию по самостоятельному созданию устройства вы сможете найти в этой статье.
