Дренаж в гараже: точечный или поверхностный, проектирование и последовательность монтажа

Монтаж дрен

На этом этапе можно приступать к установке водоводов. Подобный процесс подразумевает проведение достаточно трудоемких работ, включая следующее:

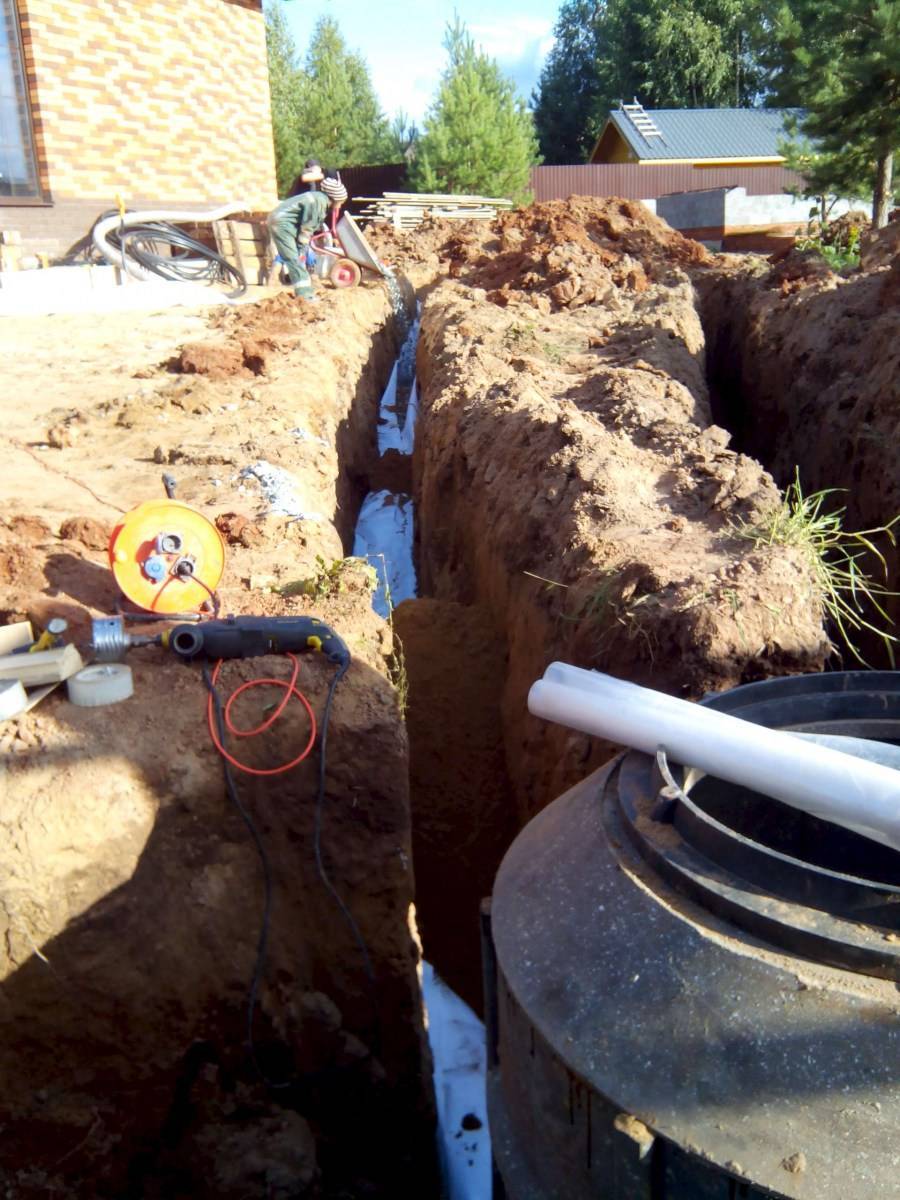

  1. Изначально требуется выкопать траншею для прокладки дренажных труб. Длинный ров должен находиться на удалении не менее 1 метра от фундамента при условии его более низкого расположения относительно основания дома. Так как предполагается, что для прокладки дренажа будет использоваться 110 мм перфорированная труба из полимеров, то ширина траншеи должна ей соответствовать. Цилиндрическое изделие не должно укладываться вплотную к стенкам канавы, так как это не позволит произвести засыпку грунтом должным образом. Необходимо, чтобы с каждой стороны от трубы оставалось свободное пространство не менее 10 см.
  2. Дно траншеи необходимо выровнять с помощью слоя песка толщиной от 5 до 10 см. В то же время не следует забывать о том, что дно канавы должно иметь уклон в 2 см на 1 погонный метр.
  3. На полученную песчаную прослойку необходимо уложить геотекстиль так, чтобы края полотна заходили на стенки траншеи, где их требуется надежно закрепить.
  4. Следующим слоем должен стать гравий – от 10 до 15 см.
  5. Затем можно переходить непосредственно к монтажу дрен, устанавливаемых с уклоном в направлении колодца.
  6. Поверх уложенных труб засыпается еще один слой гравия той же толщины, что и снизу, то есть от 10 до 15 см.
  7. Сверху строительный материал накрывается полотном геотекстиля, концы которого закрепляются.
  8. На последнем дрене, устанавливаемом на расстоянии не менее 5 метров от дома, осуществляется монтаж приемника воды.
  9. Место под резервуар для сбора осадков выстилается геотекстилем с захватом дна и стенок. Затем здесь размещается пластиковая емкость, на дне которой делаются отверстия, что предпочтительнее по сравнению с другими решениями.
  10. Резервуар с проемами необходимо прочно закрепить, так как силы пучения могут его просто выдавить. На последнем этапе работ данная конструкция в обязательном порядке засыпается гравием с укладкой поверх слоя грунта.

Создание поверхностного дренажа дома

Поверхностный дренаж относится к простым вариантам отвода воды на участке. Для его обустройства необходимо выкопать неглубокие траншеи (до 70 см), по которым избыточная влага будет перемещаться к трубопроводу, а затем в коллекторный резервуар.

Принцип строительства достаточно простой:

  1. Углубление в почве засыпают песком и тщательно утрамбовывают.
  2. Поверх выкладывают слой геотекстиля.
  3. Делают засыпку щебнем, используя крупную и мелкую фракцию.


Поверхностный дренаж — простой вариант отвода воды.

На готовую структуру следует поместить локти под наклоном в сторону коллектора.

Будучи открытой системой, данный вариант быстрее загрязняется. Чтобы защитить всю конструкцию, можно распределить в разных точках пескоуловители и решетки.

Что такое дренажная система, какие виды дренажей сущесвуют?

Дренажные системы – разумное решение проблемы негативного влияния грунтовых и ливневых вод. – это инженерное решение, которое отводит и собирает подземные и отфильтрованные воды, которые накопились под землей, или под или рядом c любыми строениями.
Если на участке переувлажненая почва, для нормального строительства и выращивания растений необходимо создание комплекса гидротехнических сооружений, которые будут способствовать отводу лишней воды. Данный комплекс представляет собой дренажную систему. Благодаря её работе предупреждается избыточное скопление поверхностных вод, а также устраняется процесс переувлажнение почвы. Для анализа необходимости дренажа нужно учесть гидрологические факторы. Дренажи деляться по видам на поверхностный дренаж, глубинный и вертикальный.
Дренажная система – это широко разветвленная система дренажных труб, которые взаимосвязаны и расположенные вдоль или вокруг постройки, которую они защищают от влаги, или проложены по всей площади осушаемого участка. Вода, которая стекает по грунту, попадает в дренажную систему, и попадает в трубу. Труба в своих стенках имеет большое количество отверстий, диаметр которых составляет 1,5-5 мм. Отверстия сделаны почти на всей площади дренажной трубы, на небольшом расстоянии друг от друга. Как правило выполняют обратную засыпку дренажа для этого используют гравийный щебень и песок.

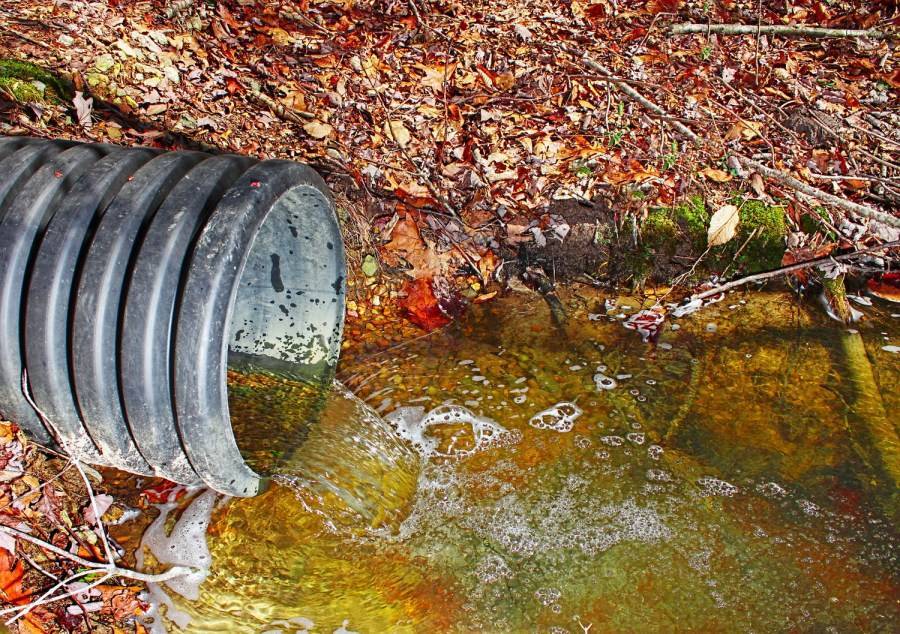

Вода, которая была собранная дренажными трубами, поступает в водоприемник или в специальный водоприемный колодец, котрый так же является частью дренажной системы. Если применять дренажный колодец, то его нужно копать в самой низкой точке дренажа, можно учитывать особенности рельефа участка, но при незначительном перепаде высот, дренажный колодец может быть помещен в любой точке участка. Лишние почвенные воды (верховодка) могут навредить не только растениям сада, но и фундаменту дома, а также проложенным дорожкам и отмосткам. Большое количество воды может скапливаться в области фундамента здания. Замерзнув зимой скопившаяся вода может повредить фундамент или деформировать дорожки. Любые виды дренажа противостоят таким процессам. Качественно установленная система дренажа не дает возможности грунтовым водам подняться на высокий уровень к основанию дома.

Качественный сделанный дренаж наравне и совместно с гидроизоляцией, системой вентиляции защищает каждое подвал здания от повреждений, которые связанны с образованием плесени, мерзлотой и большой влажностью и подтоплением. Правильно сделанная дренажная система предотвращает затопление подвалов и цокольных этажей. Пренебрегать дренажной системой на участке тоже нельзя, так как высокая влажность способствует нарушению аэрации почвы и может привести к их заболачиванию. Многие растения из-за большой влажности могут засохнуть.

Перед началом освноения участка следует выбрать нужный вид дренажа и заранее позаботиться о создании дренажной системы.

Поверхностный дренаж.

Поверхностный дренаж самый простой вид дренажа. Поверхностная дренажная система собирает воду с водостока и участка. Собирая и отводя воду, выпадающую в виде атмосферных осадков, она снижает переувлажнение. Делать систему данного вида проще всего. Для этого не нужны масштабные земляные работы. Поверхностный дренаж ещё называют ливневым дренажем, и подразумевает создание точечных и линейных водоотводов. Точечный дренаж необходим для локального сбора воды. Это может быть сбор стекающей с крыши воды, либо воды из-под поливных кранов. Линейный дренаж предназначен для сбора воды на большой территории.

Вертикальный дренаж.

Вертикальная дренажная система это вид дренажа состощих из нескольких колодцев, обычно размещенных около здания. Собранная ими вода при помощи специальных насосов отводится с территории участка.

Дренажную систему обустроить не так уж и сложно, однако затруднения возникают при её проектировании. Составление проекта требует специальных инженерных знаний и умений. Поэтому самостоятельно проектировать дренажную систему не стоит. Лучше доверить проведение работы опытным специалистам. Для правильного проведения мероприятий необходимо специальное гидротехническое оборудование. Это относится ко всем видам дренажей.

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Дренажная система и ливневая канализация.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка.Канаву можно засыпать щебнем.

Дренажная канава.
Дренажная канава засыпанная щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный отвод воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между трубами должно быть расстояние около 20м, если песок, то 50 м.

Схема дренажа участка.
На фото видно центральную и отходящие от неё трубы.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему её нужно закладывать ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода примет вид выгнутой линзы

Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома

Схема понижающего дренажа грунтовых вод.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если её заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Его можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения должна быть не ниже подошвы фундамента дома.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не
следует путать ливневую канализацию и дренаж воды с участка или от дома. Это
две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по ним и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такой неправильной системы могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Монтаж ливневой канализации.
Еще один монтаж ливневой подземной канализации.
Монтаж ливневой надземной канализации с лотками.
Ливневая канализация из лотков.

Устройство дренажа дома своими руками

Устройство дренажа дома своими руками стоит проводить еще на этапе строительства. Однако оно выполняется не всегда. Сильные ливни случаются не часто, паводковые воды тем более, и вполне может стать неожиданной ситуация – подвал или цокольный этаж оказался затопленным.

Если особенности гидрогеологической ситуации на участке не были известны, соответственно, при строительстве они не учитывались, в результате вода может просочиться сквозь фундамент и зачастую владельцам неясно, что делать. Однако причин для паники нет.

Такая проблема возникала у многих хозяев загородного жилья, поэтому в ее успешном разрешении накоплен достаточный опыт: необходимо организовать дренаж здания. Как это выполнить, мы расскажем в приведенной ниже статье.

Каково назначение дренажной инфраструктуры?

Дренаж – это комплекс инженерных коммуникаций, благодаря которым грунтовая, а также талая и дождевая влага не задерживается на участке, что снижает риск заболачивания местности. Она будет естественным образом удаляться от фундаментов, что предотвратит подвижку почвы и выдавливание здания из-за морозного пучения.

Также дренажная система защитит подвалы и цокольные помещения от сырости, исключит возможность выдавливания септика из-за действия грунтовых вод, ограничит переувлажнение почвы, смывание верхнего слоя и снижение ее плодородия.

Решение о создании этих коммуникаций должен принять сам застройщик с учетом его финансовых возможностей. Но наличие такой системы существенно повысит комфорт проживания. А в ряде случаев дренаж просто необходим:

  • Если ваш дом находится или будет построен на ровном месте. В этом случае жидкость, естественно, будет застаиваться.
  • Когда дом будет стоять в низменной части территории. Тогда влага будет стекать с возвышенных мест и накапливаться.
  • Расположенные по склонам участки также подвергаются воздействию потоков воды. Она просто будет смывать плодородные покровы грунта.
  • В местах с глинистыми или суглинистыми почвами процесс впитывания влаги затруднен. После схода снега она здесь будет сохраняться еще длительное время.
  • Если воды грунтового происхождения залегают слишком высоко или же фундамент слишком заглублен.

Создание кольцевого дренажа дома

Кольцевой дренаж используется на тех земельных участках, где уже есть возведенная постройка, а прокладывание траншеи вплотную к дому не допускается. Для этого нужно выкопать углубление на 1,2 м на расстоянии 1-10 м от дома. Точная дистанция определяется с учетом особенностей почвы: чем выше степень проходимости воды, тем больше нужно сделать отступ.


Кольцевой дренаж используется, если прокладывание траншеи вплотную к дому не допускается.

Глубинный вариант не предусматривает какого-либо воздействия на фундамент дома, т.к. все элементы системы находятся под землей подальше от сооружений.

Типы глубинного дренажа

Глубинный дренаж бывает двух видов — местный (предназначен для защиты отдельных построек — домов, подземных каналов, приямков, дорог, подвалов, дренажа засыпаемых ручьев и оврагов и др.) и общий (для понижения уровня грунтовых вод на территории всего участка). При наличии песчаных грунтов или значительных прослоек песка местные дренажи могут выполнять функции общих, понижая уровень подземных вод в целом.

Местные дренажи бывают трёх типов: пристенные, кольцевые и пластовые.

Пристенная дренажная система необходима для защиты от излишней влаги подвальных помещений, обустроенных на водоупорных глинистых и суглинистых грунтах. Также подобный глубинный дренаж рекомендуется устанавливать в профилактических целях даже на тех участках, где видимых грунтовых вод нет. Эта система состоит из дренажных труб с фильтрующей обсыпкой, уложенных на грунт по наружному периметру сооружения не ниже основания фундаментной плиты. Рассояние от стен зависит от размещения смотровых колодцев дренажа и ширины фундамента здания. Если фундамент находится слишком глубоко, система пристенного дренажа может располагаться выше него, однако нужно будет позаботится о том, чтобы грунт не проседал под её весом.

Кольцевая дренажная система предназначена для защиты фундамента и подвальных помещений в том случае, если общий глубинный дренаж не может достаточно понизить уровень грунтовых вод как в песчаных, так и в водоупорных грунтах, а так же при наличии напорных подземных вод. Располагаясь по контуру ниже уровня пола защищаемого сооружения, кольцевой дренаж защищает от подтопления всё, что находится внутри него.

Насколько мощно будет работать система, зависит от площади огороженного участка и уровня зеркала грунтовых вод относительно заглубления дренажного оборудования (галерей, дренажных труб, фильтрующей части скважин). Устройство водоотвода такого типа имеет один существенный плюс: благодаря отдалённости от контура самих кольцевых дрен (5-8 метров от стены), их можно устанавливать уже после строительства здания.

Пластовый дренаж участка можно организовать только одновременно со строительством сооружений, сочетая его с кольцевыми и пристенными дренажами. Эта система, будучи гидравлически связанной с трубчатой дреной, укладывается на водоносный грунт в основании защищаемого сооружения. Подземная дрена обеспечивает сбор и искусственный водоток для отвода грунтовых вод и располагается с наружной стороны фундамента (с отступом от стены не менее 0,7 метра). Пластовая дренажная система необходима в следующих случаях:

  • В случаях неспособности одного трубчатого дренажа справится с понижением грунтовых вод.
  • В случае застройки участка со сложным строением водоносного пласта, неравномерного по составу и водопроницаемости.
  • В случае присутствия обводненных замкнутых зон и линз под полом подвального помещения.

Пластовая система глубинного дренажа хороша тем, что эффективно борется как с обычной, так и с капиллярной влагой. Что же представляет собой такая дренажная система? Название её говорит само за себя: слой (пласт) песка засыпается под здание или канал и прорезается в поперечном направлении призмами из щебня или гравия, имеющими в высоту не менее 20 см. Расстояние между призмами зависит от гидрогеологических условий участка и колеблется в пределах 6-12 метров. Пластовый дренаж может быть двухслойным: сверху будет находится всё тот же гравий, но уже в виде пласта

Глубина слоёв должна быть не менее трети метра под основанием дома, и не менее 15 см под каналами, однако всё зависит, опять же, от важности конкретного сооружения и индивидуальных расчётов

Общие системы глубинного дренажа включают головной, береговой и систематический дренаж.

Назначение дренажной системы

Собираясь обустраивать водоотвод на участке, необходимо разобраться, для чего нужна дренажная система. Конструкция из труб или каналов предназначена для отведения на определенное расстояние талой, атмосферной и грунтовой воды, чтобы поддерживать нормальные показатели влажности в грунте. Собранная вода направляется в центральную канализационную сеть или используется для хозяйственных нужд.

Отсутствие дренажной сети на участке может стать причиной разрушения фундамента всех строений, возведенных на участке. Вода, содержащаяся в почве, постоянно воздействует на основание дома и способствует ускоренному разрушению конструкции. При замерзании влажный фундамент начинает растрескиваться, что приводит к преждевременному проседанию какой-либо части строения и его последующей деформации. Кроме того высокая влажность будет отмечаться в погребах и подвальных помещениях. В результате создается благоприятная среда для развития грибка и плесени. Лишняя влага в почве препятствует нормальному развитию растений, посаженных на приусадебном участке.

Понять, что возникла необходимость обустройства на участке системы водоотведения, помогут обыкновенные лужи, которые на протяжении долгого времени не уходят после таяния снега или сильного дождя. Это возникает по причине сильного переполнения слоев грунта водой. Откладывать решение такой проблемы нежелательно, стоит в кратчайшие сроки устанавливать дренажную конструкцию.

Что такое дренажная система и для чего она нужна

Дренажная система – это комплекс элементов, включающий в себя специальные трубы или лотки, которые предназначены для отвода избыточной влаги с территории участка. Собранная в специальный накопитель вода, посредством специальной сливной системы удаляется с территории участка в ближайший овраг или водоем. Основным назначением дренажной системы на участке является защита фундамента от вредного воздействия подземных вод и обеспечение оптимальных показателей влажности почвы, что способствует повышению урожайности садово-огородных культур.

Повышенная влажность грунта, связанная с неглубоким залеганием грунтовых вод, обильными осадками или интенсивным таянием снега, может вызвать серьезные неприятности:

Наличие в грунте избыточной влаги способствует его неравномерному под фундаментом и около него. Это не вызовет никаких проблем если дом построен на свайном или свайно-винтовом фундаменте, однако, если дом стоит на мелко заглубленном основании, высока вероятность морозного пучения в холодное время года.

Промерзший грунт под фундаментом воздействует на его подошву и выталкивает вверх, в то время как несущие конструкции такого перемещения не испытывают. Это может привести как к разрушению самого фундамента, так и стен постройки. Аналогичная ситуация может возникнуть и с дорожками, вымощенными тротуарной плиткой или другим материалом.

  • высокая влажность способствует распространению плесени и других грибков, ухудшает общий микроклимат в помещении и провоцирует простудные заболевания и заболевания органов дыхания. Были отмечены случаи, когда распространение плесени приводило к тому, что здание приходилось сносить;
  • избыток влаги приводит к загниванию корневой системы домашних растений, что приводит к снижению урожайности и их гибели;
  • если на сыром грунте располагается хозяйственная постройка или гараж, неизбежна преждевременная коррозия инструмента, автомобиля и других металлических предметов элементов конструкции.

Как спасти фундамент дома и участок от воды

Чтобы защитить ваш деревянный дом от воды нужно обязательно выполнить шесть условий:

  1. Бесшовная гидроизоляция фундамента.
  2. Защита гидроизоляции от всевозможных повреждений.
  3. Дренаж фундамента.
  4. Утепление гидроизоляции фундамента.
  5. Устройство утепленной отмостки.
  6. Дренаж участка.

Первые пять условий грамотные строители сделают во время постройки дома. Но чаще всего этого не происходит, а значит, вам придется делать это самостоятельно. Нужно обязательно проследить, чтобы хотя бы были выполнены бесшовная гидроизоляция и утепление. Тогда оставшиеся условия вы смежите сделать своими руками. Как же наиболее эффективно защитить фундамент и участок от воды?

Нужна качественная дренажная система всего участка и строения целиком.

Дренажные системы могут быть:

  1. Поверхностные.
  2. Глубинные.

Устройство системы отвода поверхностных вод

Система отвода поверхностных вод или поверхностный дренаж состоит из точечных водоотводов и линеных каналов.

Точечные водоотводы представляют собой небольшие колодцы локально соединенные с кровельным стоком. Лотки прокладываются ниже уровня промерзания труб. Монтаж такого дренажа схож с монтажом кровельного слива. Готовится траншея (ниже чем глубина промерзания труб, узнать можно все в том же СниПе) под уклоном к коллектору. Засыпается песок слоем в 20 см. Укладываются трубы при помощи фитингов. При соблюдении герметизации трубы засыпаются.


точечный водоотвод


устройство точечного водоотвода

Линейные каналы бывают двух типов — открытые или закрытые, оснащенных решетками или сетками для задержания крупного мусора. Решетки должны быть преимущественно из металла, т.к. выдерживают большие нагрузки (особенно в местах у въезда в гараж).


Линейный водоотвод закрываемый решеткой


устройство линейного водоотвода

Совет от профессионалов. Для эффективности сбора поверхностных вод необходимо комплексное устройство ливневого и точечного дренажа. В случае сильных осадков основная масса воды будет отводиться поверхностным дренажом.

Посмотреть как выглядит процесс монтажа системы отвода поверхностных вод Вы можете в видеоролике:

Глубинная дренажная система предусматривается, если местность где расположен участок предрасположена к затяжным дождям. Такая система защитит участок от размыва, убережет деревья от преждевременной гибели (из-за гниения корней), защитит фундамент от губительного действия воды.

Подготовка инструментов и материалов


Для дренажа лучше брать канализационные гофрированные трубы с равномерно выполненными отверстиями. Вода просачивается через них и по трубе уходит в приямок. Для частного дома готовят изделия диаметром до 110 мм, в промышленных системах ставят коллекторы до 200 мм. Есть гофротрубы с ребрами жесткости для прочности, их выбирают для тяжелых грунтов.

Другие материалы:

  • геотекстиль для фильтрования;
  • соединительные элементы (муфты, повороты, тройники);
  • дренажные насосы.

Экологически безопасный геотекстиль инертен к почвенной химии, не гниет, не портится грызунами. Делают ткань иглопробивкой из полипропиленовых нитей.

Выбирают качественный насос высокой производительности, лучше подходит агрегат с входным патрубком снизу корпуса (на подошве).

Виды насосов:

  • для переработки чистой воды — откачивает из бассейнов, колодцев, погребов, потоки можно применять для полива сада, огорода;
  • для отсасывания грязной жидкости или с примесями — отличаются конструкцией рабочего колеса.

Помпы для откачки из дренажа должны быть легкими, чтобы удобно переносить их.

Инструмент для установки дренажной трассы:

  • лопата штыковая и совковая для зачистки дна траншей, лом;
  • отбойный молоток для разбивки каменных включений в земле;
  • пила по металлу, плоскогубцы, молоток с металлической головкой и киянка;
  • рулетка, водяной уровень, отвес, разметочный канат, колышки из металла или древесины;
  • строительный нож, стамеска;
  • болгарка с кругами для работы по камню;
  • емкость, в которой будет готовиться раствор, трамбовка.

Особенности конструкции

Конструктивно каждый блок системы SoftRock состоит из перфорированной гибкой трубы длиной 3 метра и диаметром от 110 до 200 мм. Высокая гибкость позволяет легко обходить препятствия в виде растений, построек, складок рельефа и не портить внешний вид участка. Вокруг трубы располагается слой пенопласта, в каждой грануле которого выполнено специальное дренажное отверстие для улучшения водной проходимости. Слой пенопласта удерживает сетка из тканого геотекстиля, а вся конструкция обернута материалом из геотекстиля, препятствующим заиливанию. Стоимость системы зависит от диаметра трубы и количества требуемых блоков.

Проектирование

Монтаж любого вида дренажной системы вокруг жилого здания должен в обязательном порядке начинаться с проектирования всех этапов работ по созданию сооружений, способствующих отведению излишней влаги. Для защиты фундамента дома и подвальных помещений оптимальным решением станет использование пристенного дренажа, обеспечивающего полноценное отведение осадков от здания.

Если на участке подземные воды расположены довольно высоко, то вас никоим образом не спасет наличие одной лишь гидроизоляции. В данном случае отвести осадки от фундамента жилого здания можно исключительно посредством обустройства продуманной системы дренажа.

Если подходить к вопросу о создании инженерного сооружения комплексно, понадобится выполнение следующего фронта работ:

  1. За счет использования качественных материалов произвести гидроизоляцию фундамента.
  2. Осуществить установку системы, способной повлиять на подземные воды в плане снижения их уровня (дренирование).
  3. Смонтировать поверхностный дренаж дома.

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Советы по обслуживанию системы

Если конструкция водоотвода выполнена с соблюдением технологии, остаётся только правильно обслуживать дренажную систему.

Рекомендации по содержанию дренажной сети:

Необходимо систематически проверять уровень воды в колодцах и опустошать их

Особенно важно проводить проверку после обильных дождей, в период активного таяния снега и во время разлива рек. Вода в колодце не должна доходить до дренажных труб.
Для очистки коллектора от песка и частиц почвы, поднимают осадок со дна, перемешивая воду в колодце, а затем удаляя её с помощью насоса.
Колодцы между проверками должны быть закрыты, чтобы внутрь не попадал мусор.
Для прочистки труб можно пустить в них воду под напором, продуть при помощи компрессора, прочистить стальным тросом.
При частом засорении и заиливании труб проводят очистку засыпанного в каналы щебня

Для этого снимают верхний слой почвы, рассыпают по поверхности щебня селитру и проливают систему водой. После этого верхний слой укладывают обратно.

Преимущества смотровой ямы с вентиляцией

Несмотря на небольшие габариты смотрового отсека, постоянное его просушивание и проветривание очень важно. В него часто попадает влага с автомобиля, следовательно, скапливается конденсат, разрушающий стены

Из-за этого яма постепенно приходит в состояние, не подходящее для проведения ремонтных работ.

Правильная организация вентиляции даст положительный результат:

Приведет в норму температурный фон.
Нормализует показатель влажности, что хорошо скажется на состоянии автомобиля, инструментов, металлических поверхностей гаража. К тому же сырость может создать предпосылки для КЗ электропроводки линии освещения ямы.
Исключит условия, благоприятные для появления грибка, который в состоянии разрушить даже бетонные и кирпичные элементы как помещения в целом, так и смотровой ямы в частности.
Предотвратит скопление вредных испарений топлива, лако-красочных материалов, машинного масла, технических жидкостей

Это важно, т.к. достигнув определенной концентрации, они могут стать причиной пожара и отравления.

Из ямы, в которой не предусмотрена вентиляция, воздух, насыщенный влагой и разными испарениями, попадет в помещение. На здоровье автолюбителя это скажется негативно.


Отсутствие воздушного потока в смотровом отсеке приведет к тому, что кузов машины года через 2-3 придется капитально ремонтировать

Поскольку в смотровом отделе автолюбитель иногда проводит много времени, воздух в нем должен регулярно обновляться.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
