Рентабельность бизнеса по переработке древесных отходов. Расчет затрат на открытие предприятия и сроков окупаемости
Отмечают разные факторы, оказывающие влияние на оценку рентабельности бизнеса. Расходы тоже к ним относятся. Основные траты:
- оформление документов;
- закупка оборудования, техники;
- приобретение объекта для выполнения операций с отходами или аренда;
- закупка сырья;
- текущие расходы (коммунальные платежи, канцелярия и пр.);
- зарплатный фонд.
Часто древесные отходы производства стоят недорого. Цена готовой продукции из вторсырья более высокая. Это позволяет развить бизнес в этом направлении. Рентабельность составляет 63,5%, что обусловлено медленным ростом стоимости древесины в России, для сравнения цена обрезной доски повышается намного быстрее.
По оценкам для развития бизнеса по деревообработке достаточно 2,5 млн руб. (может быть больше или меньше, что зависит от вида оборудования, количества сотрудников, их заработной платы, объемов отходов, способа обработки дерева и др.). Все эти данные включает в себя бизнес-план, который позволит точнее определить рентабельность производства.
Переработка древесных отходов — это очень прибыльная бизнес-идея
Этапы сборки конструкции
Подбор необходимых материалов
Самодельный садовый измельчитель отходов мало чем отличается от промышленных аналогов этих устройств. Стационарный измельчитель можно сделать на базе циркуляционной пилы. Для этого в агрегате достаточно заменить диски на режущий вал или фрезу, а также присоединить приемный короб-бункер. Либо использовать эти пилы в качестве измельчительного устройства, разместив одновременно на вале сразу несколько штук.
Создавая садовый измельчитель своими руками «с нуля» необходимо прежде всего приобрести мотор. Электродвигатель является оптимальным вариантом для быстрого измельчения сырья в относительно небольших объемах. Электромотор бесшумен в эксплуатации и при этом не выделяет выхлопные газы. Такие характеристики электромотора позволяют использовать его не только на придомовой территории, но и в закрытых помещениях. Единственный недостаток устройства – необходимость подключения к системе электроснабжения.
Для работы с грубым материалом в достаточно больших объемах наиболее предпочтительно использовать мотоблок, мощность которого значительно выше мощности традиционного электродвигателя
Для сборки качественного ножа требуется в среднем от 10 до 20 пил толщиной в 6-10 см.
Установка режущих пил
Режущие пилы набираются на шпильку – ось, диаметр которой равен диаметру посадочных дисков. Для сборки режущего устройства потребуются также гайки и шайбы того же размера. Заранее надо подготовить тонкие шайбы, которые можно вырезать из пластика. Эти шайбы потребуются для разведения дисков на равноудаленное расстояние друг от друга с тем, чтоб при вращении их слегка выступающие зубья не цеплялись между собой. Количество шайб должно быть на 1 элемент меньше, чем количество дисков.
На нанизанную дисками шпильку устанавливается шкив, который можно взять от помпы или от генератора ВАЗ. Для вращения оси потребуются два подшипника с внутренним d=20мм
Изготовление и обустройство рамы
Раму для крепления штанги мотоблока можно сварить из профилированных металлических труб. К сваренной конструкции крепится диск таким способом, чтоб он мог свободно перемещаться относительно дисковых пил. Такое расположение позволит в случае необходимости регулировать натяжение ремня привода.
Для упирания веток во время переработки к конструкции можно прикрепить упорный брусок из профиля
Читать также: Что такое ковкий чугун
Крепление кожуха и бункера
Кожух на конструкцию можно вырезать из оцинкованной стали, но более предпочтительно изготовить его из листового металла. Материалом изготовления приемного бункера может выступать обычная оцинкованная сталь.
Кожух надевается непосредственно на режущий блок. Сверху конструкции крепится бункер для загрузки сырья
Принцип работы древесного измельчителя
Агрегат превращает древесные отходы в щепу или гранулы одинаковые по размеру. Дроблением получают взвесь от 0,6 см до более крупных кусков. Измельчение дает гранулы размером меньше 0,5 см.
Выделяют несколько принципов, по которым происходит размельчение:
- Сгибание и разламывание сырья.
- Растирание.
- Измельчение сильным ударом.
- Фиксация сырья со сдвигом.
- Сжатие с раздавливанием.
- Расщепление и размалывание.
Процесс переработки заключается в захвате древесины валами с зубцами. Она переносится в камеру для измельчения. Через отводные рукава готовое сырье размещается по емкостям.
ТОП-3 шредера с электрическим двигателем
VIKING GE-250
Данный шредер для садовых отходов оснащен дисковой ножевой системой с двумя загрузочными камерами. Ножи в устройстве располагаются под разными углами, а отверстие, в которое загружаются отходы, выглядит как удлиненный цилиндр.
Благодаря такому универсальному устройству системы возможно измельчать отходы. Закладывая ветки деревьев в горловину, их можно даже не ломать на мелкие части, шредер сам позаботится об этом. Данный универсальный измельчитель содержит колесную ходовую часть, что облегчает пользование.

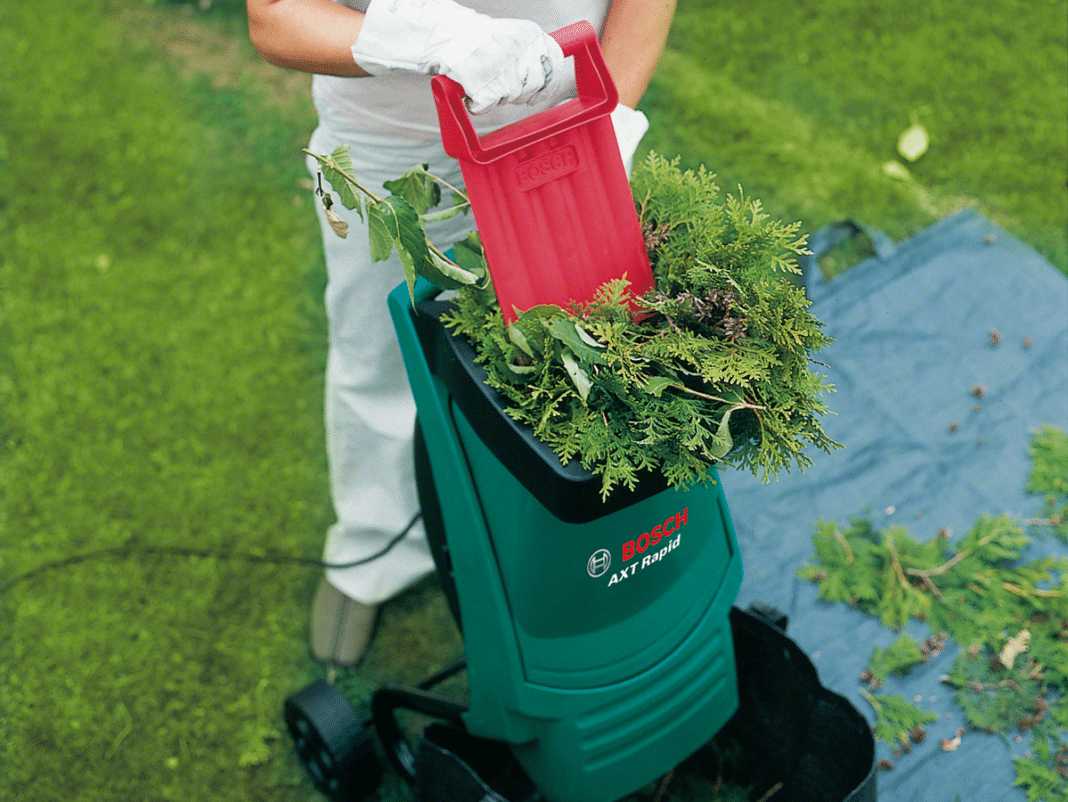

BOSCH AXT RAPID 2000
Эта компактная машина для садового мусора, в устройстве которой находится электрический двигатель. Внутри располагается двусторонняя фреза в виде шестеренки с острыми зубцами из прочной стали. Шредер работает с сухим сырьем и с влажным. Способен перерабатывать небольшие ветки.
Устройство располагает собственной системой безопасности и автоматически отключается при открытии заслонок. Внизу аппарата находится бак, в который сгружаются переработанные отходы. Благодаря электрическому двигателю устройство не издает слишком много шума и прост в эксплуатации.
AL-KO Easy Crush MH 2800
Данный шредер садового мусора является самым надежным измельчителем. Внутреннее устройство представляет собой диск с двумя очень острыми лезвиями из алюминия и стали. Предназначен он для измельчения небольших веток. Аппарат садовых отходов оснащен съемной горловиной и большими колесами, что помогает передвигать измельчитель по участку без каких-либо проблем. Внизу находится бак для отходов вместительностью в 48 литров. Данная дробилка для садового мусора содержит собственную систему безопасности, которая защищает прибор от перегрева и замыкания.

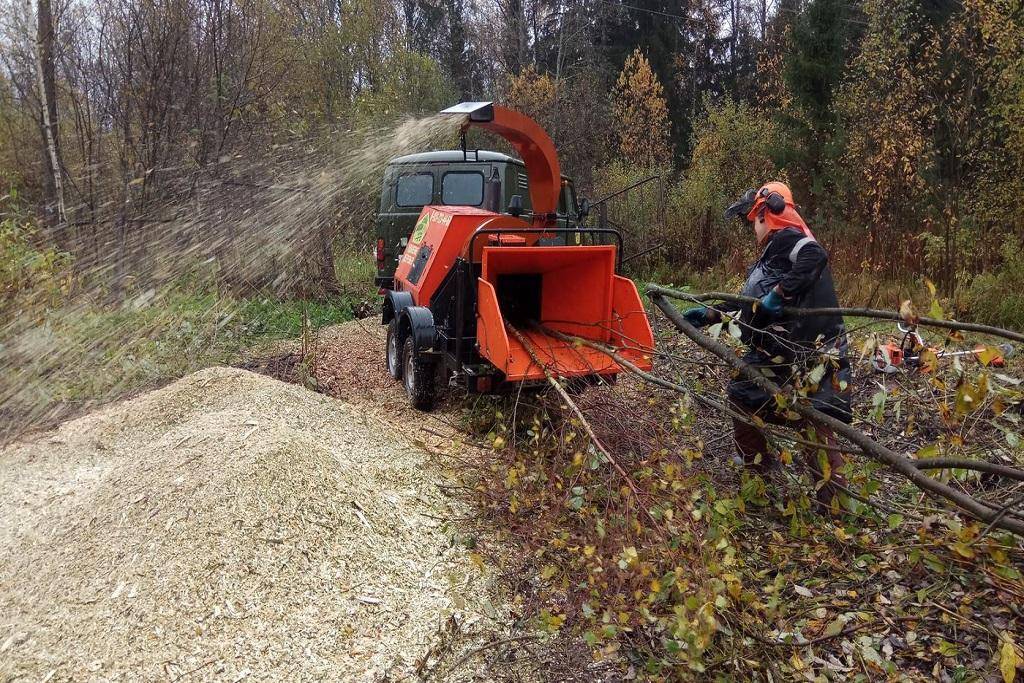

Описание измельчителя древесины и бревен, сфера применения
При работе с деревом всегда появляются отходы. Дробилки – это агрегаты, превращающие крупные фрагменты древесины в мелкую смесь. Применение машин позволяет повысить производительность труда, уменьшить травмы рабочих.
Справка! Автоматизация переработки сырья лесной промышленностью сократило количество утилизационных отходов на 50%.
Измельчитель деревьев применяют на производстве и садовых участках. Он бывает нескольких типов:
- роторный;
- молотковый;
- дисковый и конусный;
- шнековый и валковый;
- мельница шарового типа.
Установки могут быть мобильными или стационарными. Переработка большого количества отходов производится мощными дробилками. Подсобные хозяйства вполне справятся мобильными агрегатами с небольшой мощностью.
Оборудование поможет перемолоть древесные отходы после обрезки веток, остатки стройматериалов, старую мебель. Измельченное сырье применяют для мульчирования или удобрения грядок.
Использовать для почвы можно экологически чистые виды древесины. Отходы мебели содержат вредные компоненты. Их нельзя применять для удобрения растений.
Область применения древесных отходов
Органический мусор, который образуется вследствие эксплуатации оборудования на разных этапах деревообработки, может применяться для изготовления другой продукции. Основные направления:
- производство древесно-стружечных плит, фанеры, цементно-стружечных плит и другой подобной продукции (плитной, содержащей измельченную древесину);
- изготовление кирпичей;
- гидролизное производство;
- лесохимическая промышленность;
- применение в качестве топлива для получения энергии, тепла;
- производство тары;
- изготовление предметов быта.
Отходы деревообрабатывающего производства
Виды применяемых режущих насадок
Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:
дисковыми (с тремя лезвиями);
фрезерными;
фрезерно-турбинными (универсальными).
Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.
Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.
Подготовка материалов
Для изготовления измельчителя потребуется довольно много металла. Чтобы сэкономить на материалах, можно их часть попробовать отыскать в домашнем хозяйстве. Для сборки рамы необходимы:
- Одинарный уголок с равными гранями. Ширина начинается от 50 мм.
- Квадратная труба или два уголка, которые сварены «коробкой». Размер грани — 35 мм.
- Квадратная труба с гранями в 40 мм.
- Швеллер номером от 6,5 до 10.
- Трубы, диаметр которых от 32 до 48 мм.
Не забываем про материалы, например, о швеллере Для того чтобы закрепить электродвигатель, нужно взять лист металла толщиной 10 мм. Размеры должны соответствовать запроектированному расстоянию между отверстиями для монтажа с запасом 3-5 см. Чтобы натянуть ремень, можно использовать два вида устройств:
- Отверстия в металлическом листе выполняются не круглыми, а продолговатыми. Это необходимо для того, чтобы была возможность двигать раму и фиксировать болтами.
- Плита ставится на шарнир (с одной стороны). В таком случае под весом двигателя происходит натяжение ремня. С другой стороны плита фиксируется.
Для сборки самого простого измельчителя для дробления веток придётся купить 20-30 дисковых пил с закалёнными зубцами и такое же количество приставочных шайб (обычно используется диаметр в 20 мм). При таком количестве пил рабочая часть будет составлять около 8 см. В дальнейшем её можно расширять или уменьшать.
У дисковой пилы толщина зубцов немного больше, чем основание, поэтому нельзя крепить отдельные пилы впритык друг к другу. Между ними нужно устанавливать шайбы.
Вал вытачивается на станке из цельной стальной заготовки, но перед этим нужно подобрать два подшипника, под размер которых будет изготавливаться деталь. Необходимо изготовить корпусы для подшипников или же приобрести их в специализированном магазине.
Если же в конструкции шредера предусмотрены рубящие ножи, то основой может служить вал для фуганка, но нужно будет поменять диаметры осей, на которые прессуются подшипники. Рабочую часть лучше сделать размером до 10 см. Ножи обычно вытачиваются на станке из старых автомобильных рессор.
Измельчитель из болгарки
Простейшую самоделку легко изготовить из болгарки. Лучше взять инструмент мощностью 3000 Вт.
Примеры конструкции
Станина формой напоминает кухонный табурет, ее сваривают из металлического уголка 35 × 35 мм. Снизу валом кверху к ней крепят шлифовальную машинку. Рабочую емкость делают из ведра, бака, газового баллона.
Вырезают два отверстия:
- первое – круглое, посередине днища для вала болгарки;
- второе – прямоугольное (5 × 10 см), сбоку для удаления отходов.
Чтобы щепа не разлеталась, к боковой щели наклонно крепят трубу из жести. На вал шлифовальной машинки крепят двух-, трехлопастной нож от газонокосилки или диск от кустореза.
Чертеж для сборки
Если есть листовая сталь, арматура, уголок, сварка, то пригодится чертеж компактного устройства для измельчения растений. Последовательность сборки:
- из листа стали вырезают 2 пластины, одну для крепления ножей, инструмента, вторую для крышки бункера;
- в центре первой пластины высверливают отверстие, приваривают шайбу, края обваривают уголком, по бокам приваривают 2 шпильки;
- с наружной стороны приваривают крепления для шлифовальной машинки;
- в верхней части второй пластины вырезают отверстие, приваривают наклонно или горизонтально кусок трубы;
- готовую крышку бункера крепят гайками на шпильки;
- делают ножки из арматуры;
- крепят болгарку, на вал надевают нож.
Измельчитель травы и веток для дачи своими руками, изготовленный по этому чертежу, пригодится в домашнем хозяйстве.
Как сделать дисковую дробилку?
Если вам пришелся по душе данный вид измельчителя, то надо понимать, что для его сборки потребуются хорошие навыки сварочных работ. Кроме того, нужно подготовить следующие материалы:
- стальной лист толщиной от 10 до 16 мм;
- то же, толщиной 5 мм – на кожух и загрузочный бункер;
- высокоуглеродистая сталь для ножей, подойдет автомобильная рессора;
- трубы круглые или профильные, чтобы сварить раму;
- стальной вал диаметром 20 мм;
- 2 подшипника качения №307 или другие;
- крепеж (болты с гайками)
- шкивы, ремень.
На различных интернет-ресурсах можно отыскать всякие чертежи измельчителя веток, мы предлагаем вашему вниманию один из популярных вариантов:
Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.
По сути, самодельный измельчитель веток представляет собой режущий механизм, закрепленный на раме произвольной конструкции. Двигатель привода можно разместить в удобном месте в зависимости от длины ремня. Не забудьте крепление двигателя сделать скользящим, чтобы ремень можно было натянуть. Вал механизма также устанавливается на раму, к нему прикрепляется шкив и маховик. Ножи следует прикрутить к маховику болтами таким образом, чтобы угол их наклона составлял 30°. Для этого надо приготовить специальные стальные подкладки.
Как сделать измельчитель веток своими руками: поэтапная инструкция
Порядок действия простой, сделать необходимо следующее:
- подобрать чертеж;
- приобрести или найти в саду, гараже, доме необходимые инструменты и материалы;
- изготовить ножи;
- соорудить кожух и куб для подачи веток или травы;
- установить все устройства на станину.
Ищем чертеж или составляем его самостоятельно
Рекомендуется использовать готовые чертежи, но, при этом, корректировать их с учетом размеров имеющихся деталей. В первую очередь это касается двигателя, поскольку от его габаритов будут зависеть размеры станины и схема размещения всех агрегатов.
Простейшая схема веткодробилки
Примером чертежа того, как сделать садовый измельчитель своими руками на базе электродвигателя может быть несколько вариантов схем:
- В интернете полно чертежей роторного устройства для утилизации веток. В качестве режущего механизма при этом, как правило, используются фрезы. Следует иметь в виду, что такой агрегат потребует достаточно мощного мотора, а фрезы будут расходным материалом, что удорожает его эксплуатацию. С другой стороны, такой измельчитель позволит утилизировать крупные ветки.
- Самым технически сложным с точки зрения изготовления является двухвалковый шредер. Однако он будет и самым мощным. С его помощью можно утилизировать ветки до 8 см. толщиной. Изготовить такое устройство самостоятельно сложно, поэтому рекомендуется привлекать специалистов.
Подробный чертеж для сооружения устройства
Готовим инструменты и материалы
Изготовление самодельного измельчителя требует времени, материалов и инструментов. Некоторые комплектующие могут “ударить по карману” в случае, если их нет в наличии, и они будут покупными. Экономический смысл в самостоятельной сборке устройства будет при условии, если оно будет дешевле в несколько раз по сравнению с ценой в магазине.
Некоторые комплектующие для измельчителя
В первую очередь необходимо озаботиться двигателем. В зависимости от толщины перерабатываемых веток подбирается мощность мотора. Двигатель мощностью до 1,5 кВт позволяют утилизировать траву и ветки толщиной до 2 см. Но самые популярные устройства комплектуются мотором мощность в 3-4 кВт. Они перерабатывают ветки диаметром до 5 см.
Для передачи усилия с двигателя на вал с режущим механизмом потребуются, как минимум, 2 шкива и подшипника. Также может возникнуть потребность и в шестеренках. Оптимальная скорость вращения режущего механизма – 1500 оборотов в минуту. Она обеспечит необходимую производительность и длительный период эксплуатации двигателя.
Также потребуются ножи, о чем уже говорилось выше ножи. Можно использовать дисковые пилы или фрезы. А еще допустимо изготовить режущие элементы самостоятельно, например, из фуганка. Во втором случае производительность и качество работы агрегата оставит желать лучшего.
Для станины необходимы трубы, а для сварки кожуха и бункера для подачи веток — листы металла.
Изготовление станины
Двигатель, бункер и режущий механизм крепятся на станину. Это — сварная конструкция из труб или металлических уголков. Ее размеры определяются на основании чертежа. Для изготовления потребуется болгарка и сварочный аппарат. При работе со сваркой необходимо соблюдать правила техники безопасности и надевать защитные очки.
Станина — основа будущего агрегата
Изготовление режущего механизма
Режущий механизм представляет собой вал, на который монтируются ножи. В их качестве можно использовать диск от болгарки, фрезы, дисковые пилы. Можно изготовить ножи из автомобильной рессоры. Для этого придется их заточить.
Несколько вариантов режущих элементов
Сборка агрегата
Порядок действий:
- Сбор режущего механизма. Ножи помещаются на вал, между ними прокладываются шайбы для того, чтобы исключить трение режущих элементов друг о друга. С обоих сторон вала ножи закрепляются гайками.
- Монтаж режущего механизма на станину. Для этого в станине проделываются отверстия, а сам механизм крепится на нее с помощью гаек и болтов. Предварительно следует напрессовать подшипники на вал.
- Установка электродвигателя и ременной или цепной передачи.
- Монтаж защитного кожуха, бункера и рукава для выброса щепы.
- Установка кнопки пуск/стоп.
Этапы создания измельчителя
Постройка агрегата своими руками- сложная работа, требующая определенных познаний и навыков:
- понятие о конструировании механизмов, расчете передач,
- умение построения и чтения чертежей,
- познания в электротехнике для подбора и подключения электродвигателя, схемы пуска и управления,
- слесарный опыт,
- навыки сварщика.
Прежде всего следует продумать конструкцию, подготовить материалы и инструменты, сделать расчеты и эскизный чертеж.
Чертежи и расчеты
Эскиз можно сделать по старинке, от руки или же использовать CAD-программу. Сегодня доступно много бесплатных и условно-бесплатных программ, мало чем уступающим известным, но очень дорогим продуктам корпораций AutoDesk, PTC, Dassault и других.
Основные узлы создаваемой конструкции будут следующими:
- несущий каркас,
- электродвигатель,
- вал с рабочим органом,
- загрузочная горловина, или бункер,
- корпус.
Чертеж двухвалкового шредера
Исходя из типа применяемого измельчительного механизма, конструкция вала может различаться.
Наиболее простым, но и самым маломощным вариантом будет набор закрепленных на валу 15-30 дисков циркулярной пилы. На валу собирают режущий пакет, прокладывая между соседними дисками шайбы такой же толщины и диаметром почти до основания зубцов пилы. Пакет плотно крепят на валу. Вал и электродвигатель снабжаются шкивами, привод осуществляется ременной передачей. Это будет производительный (для тонких веток) садовыйизмельчитель.
Если же требуется измельчать ветви солидного диаметра толщины, то лучше выбрать ножевую конструкцию режущего барабана.
Рабочий вал
1-3 ножа ставят в плоскости оси вала либо под острым углом к ней. Их количество увеличивают, если требуется изрубить ветки помельче.
Для совсем уж толстых веток следует выбрать двухвалковую схему режущего органа. Такой механизм лучше уравновешен, в нем возникают меньшие нагрузки на каркас и стенки бункера.
В боковых пластинах рамы установлены шарикоподшипники, обеспечивающие вращение рабочих валов агрегата. Зубчатые колеса входят в зацепление и синхронизируют вращение валов. Вращение от электромотора передается цепным или ременным приводом.
Схема дробилки: 1 — Горловина 2 — рама, 3 — боковая несущая пластина, 4 — рабочий орган, 5 — приводной механизм, 6 — ременная передача, 7 — электромотор, 8 — основание двигателя
Если нужно быстро дробить тонкие ветви и траву- лучше применить высокооборотный двигатель. Для измельчения древесины больших диаметров подойдет мощный низкооборотный мотор с большим моментом вращения.
Инструменты и материалы
Для одновального агрегата с режущим органом из дисков циркулярной пилы необходимо:
- электромотор 1,5-3 квт, на 220 вольт
- шкив, 2 шт.,
- ремень приводной автомобильный,
- подшипник с обоймой крепления, 2 шт.,
- трубы для постройки несущей рамы,
- лист металлический, толщиной 2 мм для бункера и корпуса устройства,
- провода, переключатели.
- диски по дереву диаметром 180 мм, от 15 до 30,
- разделительные шайбы большого диаметра, толщиной 5мм, на одну меньше, чем дисков
- вал с шлицевым либо шпоночным креплением для шкива,
Чтобы изготовить одновальный шредер с ножевым барабаном, потребуется то же самое по пп. 1-7, и кроме того:
- вал с проточенными фасонными пазами и резьбовыми отверстиями для крепления ножей, в соответствии с приведенной схемой,
- ножи из высокопрочной инструментальной стали,
- болты под шестигранный ключ, с пружинными гайками, 12 шт.
Рабочий вал: 1 — втулка, 2 — вал, 3 — нож, 4 — винт, 5 —шайба, 6 — стопорное кольцо, 7 — шестерня , 8 — подшипник
С одного конца вала также должно быть шлицевое или шпоночное крепление для шкива или зубчатого колеса привода.
Для двухвалковой схемы в дополнение к пп 1-7 и 11-13 потребуется:
- боковые металлические пластины, лист 10 мм, 2 шт.,
- шестерни для синхронизации вращения валов, 2 шт.,
- подшипники с крепящими их обоймами, 5 шт.,
Из инструментов понадобится
- болгарка для раскроя заготовок и зачистки швов,
- сварочный аппарат,
- набор ручного слесарного инструмента
- тестер,
- пальник,
- монтажный нож,
Разумеется, потребуется верстак с тисками, струбцины, наждачная бумага, эмаль и кисти для покраски.
Сборка шредера
После того, проведены расчеты и построен эскизный чертеж, подготовлены все материалы, можно приступать к сборке агрегата.
Ее следует проводить в такой последовательности:
- сборка рамы
- изготовление бункера
- сборка рабочего органа и закрепление его на раме,
- уставновка электромотора,
- мотнаж электрической схемы.
Прежде, чем включать устройство в сеть, необходимо провернуть его на несколько полных оборотов вручную, чтобы убедиться в точности сборки и нормальном функционировании всех подвижных деталей.
Основные узлы измельчителя
Дробилка веток, изготовленная своими руками в основе конструкции, имеет следующие узлы:
- Электрический двигатель для того, чтобы придать вращательный момент.
- Один или два рабочих вала.
- Непосредственно сами рабочие ножи.
- В качестве основания служит рама.
- Для загрузки веток устанавливается специальный бункер.
- Защитой от возможных травм служит кожух.
Дробилка для веток для удобства оснащается парой, либо четырьмя колесами. В период работы двигатель через систему цепей или ремней передает вращение валам с установленными на них рабочими ножами. В приемный короб загружают ветки, листья, гнилую древесину, а рабочие механизмы перемалывают отходы в щепу, которую в последствии можно погрузить в перегнойную яму. Работа конструкции напоминает действие бытовой мясорубки.
Особенности эксплуатации
Соблюдение указанных в руководстве пользователя правил эксплуатации поможет измельчителю с пользой отработать для дачивесь положенный срок. Кроме того, специалисты сформулировали несколько общих рекомендаций:
- перед включением убедиться в отсутствии в приемной воронке посторонних предметов,
- при работе использовать средства индивидуальной защиты: очки или лицевой щиток, плотно сидящие перчатки, головной убор, одежда без торчащих и развевающихся элементов.
- проталкивать ветки в горловину ТОЛЬКО деревянным или пластиковым толкателем,
- перед загрузкой кустов и корней очищать их от налипшей земли, веревок, металла, стекла и других посторонних предметов,
- очищать рабочие органы только при полностью обесточенном агрегате,
- следить за тем, чтобы провода не пережимались, не закручивались и не попадали в горловину,
- по окончании рабочей смены тщательно очищать рабочие органы, убирать агрегат в сарай либо под навес.
Как работает измельчитель веток
Безопаснее и удобнее перерабатывать влажную, недавно срезанную древесинуиветочки.
