Как выбрать двигатель для циркулярной пилы — самодельного станка

Циркулярная пила из болгарки или дисковой пилы

Если необходимости в работе с массивными деревянными заготовками нет, можно изготовить малогабаритную стационарную пилу из готового электроинструмента.

Дисковая пила

Ручная дисковая пила — это готовый и достаточно безопасный инструмент.

Ручная циркулярная пила на направляющих

Есть два варианта стационарного применения:

1. Можно просто закрепить пилу снизу стола таким образом, чтобы диск выступал над поверхностью на необходимую высоту. Сложность в том, что выключатель будет недоступен. Следовательно, необходимо его блокировать и дублировать пусковое устройство или выносить штатный переключатель из корпуса дисковой пилы. Это эффективно, но небезопасно.
2. Еще один вариант – скользящая станина. Из двух параллельных металлических направляющих монтируется основа. На нее устанавливается станина с роликами и закрепленной дисковой пилой.

Популярное: Как выбрать циркулярную пилу для дома — анализ различных моделей

Заготовка неподвижна, а циркулярка, перемещаясь по направляющим на каретке, делает пропилы под нужным углом. Этот несложный в изготовлении станок на самом деле может творить чудеса с заготовками небольших размеров.

Как применить дисковую пилу в качестве циркулярки вы можете увидеть в этом видео

Holodilnik

Это отличное место для поиска новой бытовой техники. Товары доступные в категориях магазина: холодильники, стиральные машины, электроплиты, микроволновые печи и электрочайники. Покупатели получают заводскую гарантию на всю технику, а промокод на сайте поможет сэкономить до 30% во время заказа.

Удобный пользовательский интерфейс позволяет быстро найти необходимые вещи для кухни и ванной комнаты. Крупные четкие изображения и подробная характеристика поможет принять правильное решение перед покупкой. Подпишитесь на рассылку новостей, чтобы не пропустить акции и экономить семейный бюджет.

Приспособы для стационарного циркулярного станка

Стационарный циркулярный станок – это та же самая дисковая пила, но жестко закрепленная в столе с верхним или нижним положением пильного диска. Здесь заготовка подается к пильному диску мастером, а не наоборот. Тем не менее для усовершенствования и более точного производства работ, также применяется ряд дополнительных приспособлений.

Самозажимная линейка на станок своими руками

Самозажимная линейка представляет собой длинную линейку (в зависимости от величины стола), которая на торцах имеет зажимные рейки. Ими линейка крепится к торцам стола и остается зафиксированной относительно материала для распиливания.

Линейка фиксируется к торцам стола, таким образом, чтобы между плоскостью линейки и пильного диска возникло нужное расстояние. Заготовка проводится, упираясь боковым торцом в линейку, а в итоге получается заготовка нужных типоразмеров.

Торцевые деревянные зажимы кулачкового типа

В качестве инструкции по изготовлению самозажимной линейки для циркулярной пилы своими руками предлагаем вашему вниманию посмотреть видео.

Параллельный упор

Параллельный упор полностью аналогичен тому, который используется при работе с ручной дисковой пилой. Существует множество его видов, но в целом его конструкция имеет типовое устройство. Планка с г-образным окончанием. Сама планка может быть самозажимной или фиксироваться с помощью струбцины.

Самодельный параллельный упор для циркулярной пилы. Его отличие от линейки в отсутствии размерной шкалы

Видео-инструкция по изготовлению параллельного упора своими руками.

Рекомендуем почитать интересную статью про параллельные упоры для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Механизм подъема — лифт

Лифт представляет собой неподвижное устройство, состоящее из двух планок с перфорацией под крепление поперечного упора для циркулярной пилы. Планки позволяют выполнять движение пилой в вертикальной плоскости с целью подъема или опускания режущего диска. В перфорации изготовлено зажимное устройство, которое позволяет фиксировать пилу на той или иной высоте.

Лифт предназначен для регулировки глубины пропила. Это позволяет не только распиливать тонкие или толстые заготовки, но и делать пропилы на неполную глубину. Это необходимо для облегчения изготовления пазов и ниш.

Лифт для регулировки высоты пильного диска циркулярной пилы

На видео представлена подробная инструкция по изготовлению лифта для циркулярной пилы.

Каретка на салазках

Также используется в устройствах с верхним расположением пилы. Конструктивно представляет собой две направляющие с подвижной кареткой, куда монтируется дисковая пила. Заготовка закрепляется под кареткой, а пила подается на подвижной площадке.

Многоцелевая каретка с перфорацией под пильный диск и зажимами для заготовок

Данное видео подробно разъяснит все нюансы изготовления каретки своими руками.

Рекомендуем почитать интересную статью про каретки для циркулярных пил, в ней рассмотрено все что нужно про данное приспособление, от устройства до изготовления своими руками.

Подвижные части

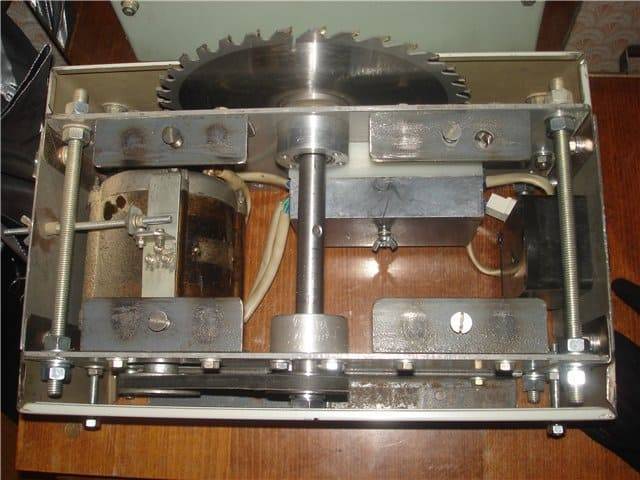

Закончив подключение двигателя и удостоверившись в том, что он нормально наращивает и сбрасывает обороты, разрешается переходить непосредственно к устройству циркулярки.

Разберемся, какие подвижные узлы, на которые выпадает главная нагрузка, нам потребуются:

• вал для пилы;
• вал мотора СМА;
• ремень привода;
• два шкива – от стиральной машины и вала циркулярки.

Работа привода должна осуществляться таким образом. Двигатель передает вращение на вал, на котором запрессован малый шкив. На последнем надет ремень, посылающий обороты на второй шкив. С первого взгляда все кажется простым, но когда ведется монтаж циркулярки, возникает много затруднений, которые следует решать.

Маленький шкив в обязательном порядке протачивается. На нем устраиваются три – четыре борозды поперечного вида, чтобы у ремня была возможность для хорошего зацепа.

Ремень можно не использовать со старой стиральной машины, достаточно взять аналог у другого агрегата. Главное, чтобы он отличался прочностью и имел зубчики.

К краю большого шкива наваривают диск несколько большего диаметра, чтобы получить выступ, не позволяющий ремню в процессе работы соскальзывать. Зазубрины на этом шкиве точить необязательно, сцепления с ремнем окажется вполне достаточно.

Вал, удерживающий пилу циркулярки, крепления в виде шайбы и гайки должны отличаться надежностью, чтобы при максимальных оборотах пила не подвергалась деформированию и не соскакивала, травмируя работников. Рекомендуется использовать вал и крепеж от циркулярки, изготовленной в заводских условиях.

Порядок действий по устройству циркулярки описан для пилы с трехсотым диском. Многие скажут, что двигатель от СМА такую пилу не потянет и будет останавливаться. Но здесь следует помнить несколько правил:

• на циркулярке нужно уметь правильно работать;
• пила бытового назначения, рассчитана на работу с небольшими объемами материалов;
• успешная работа такой пилы подтверждается многочисленными отзывами.

Проще говоря, пилу не следует чрезмерно перегружать, да и на холостом ходу лучше ей не работать.

Подвижные части

Закончив подключение двигателя и удостоверившись в том, что он нормально наращивает и сбрасывает обороты, разрешается переходить непосредственно к устройству циркулярки.

Разберемся, какие подвижные узлы, на которые выпадает главная нагрузка, нам потребуются:

• вал для пилы;
• вал мотора СМА;
• ремень привода;
• два шкива – от стиральной машины и вала циркулярки.

Работа привода должна осуществляться таким образом. Двигатель передает вращение на вал, на котором запрессован малый шкив. На последнем надет ремень, посылающий обороты на второй шкив. С первого взгляда все кажется простым, но когда ведется монтаж циркулярки, возникает много затруднений, которые следует решать.

Маленький шкив в обязательном порядке протачивается. На нем устраиваются три – четыре борозды поперечного вида, чтобы у ремня была возможность для хорошего зацепа.

Вал, удерживающий пилу циркулярки, крепления в виде шайбы и гайки должны отличаться надежностью, чтобы при максимальных оборотах пила не подвергалась деформированию и не соскакивала, травмируя работников. Рекомендуется использовать вал и крепеж от циркулярки, изготовленной в заводских условиях.

Порядок действий по устройству циркулярки описан для пилы с трехсотым диском. Многие скажут, что двигатель от СМА такую пилу не потянет и будет останавливаться. Но здесь следует помнить несколько правил:

• на циркулярке нужно уметь правильно работать;
• пила бытового назначения, рассчитана на работу с небольшими объемами материалов;
• успешная работа такой пилы подтверждается многочисленными отзывами.

• вал для пилы,
• вал мотора СМА,
• ремень привода,
• два шкива – от стиральной машины и вала циркулярки.

Ремень можно не использовать со старой стиральной машины, достаточно взять аналог у другого агрегата. Главное, чтобы он отличался прочностью и имел зубчики.

• на циркулярке нужно уметь правильно работать,
• пила бытового назначения, рассчитана на работу с небольшими объемами материалов,
• успешная работа такой пилы подтверждается многочисленными отзывами.

Проще говоря, пилу не следует чрезмерно перегружать, да и на холостом ходу лучше ей не работать.

Как сделать подвижную каретку для циркулярки своими руками

Самый простой вариант салазок показан на следующем видео:

Пошаговая инструкция изготовления

Изготовление подобных простых вариантов проводится по следующей последовательности.

Расчет размеров

Они должны соответствовать размеру рабочего стола, с учетом размеров заготовок, которые будут пилиться. Для маленьких заготовок требуется небольшая площадь, и наоборот. На приведенном видео, салазки значительно шире рабочего стола, используются дополнительные опоры.

Выбор материала

Используется материал, который есть под рукой, либо в продаже по доступной цене.

Далее:

1. Разметка листа для рабочего стола.
2. Распиловка материала на подвижный стол электролобзиком, ручной или электропилой, УШМ и т.д.
3. Замер направляющих брусков (уголков, профиля) на продольные и задний поперечный упоры.
4. Распиловка направляющих по длине.
5. Сборка. При этом главное, чтобы направляющие с обеих сторон были строго параллельно диску. Для этого выдерживается следующий порядок: Прикручивается одна направляющая, салазки ставят на место. Вторая направляющая прикручивается по фактическому расположению ползунка. Затем выполняется пропил рабочего стола салазок под диск самим пильным диском по дереву. При этом салазки просто передвигают навстречу работающему диску. Если стол из металла, его прорезают диском по металлу по разметке.
6. Установка заднего упорного бруска.

В варианте, показанном на видео, в качестве регулятора ширины пропила используется боковой упор – простой П-образный металлический профиль на струбцине.

На фото боковые направляющие выполнены другим способом.

Здесь они не прикреплены с боков неподвижного стола, а расположены снизу. На дне салазок прикреплены ползунки, на неподвижном рабочем столе под ползунки имеются пазы.

Такой вариант меньше склонен к перекосу и заклиниванию.

Самодельные салазки с заводскими линейными направляющими, имеющие подшипники скольжения, такого недостатка лишены совсем. Их устанавливают сбоку неподвижного стола, на специальной станине. Подвижный рабочий стол может проходить как сверху неподвижного, так и на одном уровне, как на станках заводского изготовления. При этом расстояние от подвижного стола до пильного диска должно быть минимальным.

Необходимые материалы и инструменты

Для изготовления простейших салазок, типа показанных на видео, требуется:

Листовой материал. Рабочий стол может быть выполнен из разных материалов:

• фанера толщиной от 10 мм и выше;
• алюминий толщиной от 5-10 мм;
• черный металл толщиной от 3-5 мм (чем больше площадь, тем толще, чтобы не гнулся), но это тяжелый материал;
• любые другие негибкие и не хрупкие, достаточно прочные материалы (текстолит, стеклотекстолит, пластики с подходящими свойствами, ОСБ и т.д.);
• брусок для фиксации заготовки сверху стола;
• упор для ограничения ширины заготовки (уголок на струбцине, брусок на саморезах и т.д.).

Направляющие могут быть выполнены из разных материалов: бруски из сухой твердой древесины, мебельного ДСП, металлические уголки, специальный профиль для направляющих заводского изготовления, в том числе и с подшипниками.

Инструмент для изготовления применяется разный, в зависимости от наличия его у мастера и материала. Например, пилить материал можно ручной ножовкой, пилкой по металлу, отрезным диском УШМ, дисковой электропилой, сабельной пилой, электролобзиком.

Закрутить саморезы можно шуруповертом, электродрелью с регулятором оборотов, ручной отверткой и т.д.

В принципе, конструкция довольная простая и не требует каких либо чересчур подробных пошаговых инструкций.

Какой двигатель выбрать, чтобы сделать циркулярку

Каждый хозяин хотел бы в гараже, на даче, в частном доме или при ремонте городской квартиры иметь устройство для работы с пиломатериалами. Но даже ручная дисковая пила стоит от 10 000 рублей. В этой статье речь пойдет о том, как изготавливается циркулярка из двигателя от стиральной машины, отслужившей срок. Такая самодельная электропила, собранная своими руками в домашних условиях, способна распускать доски пятисантиметровой толщины. При этом весит чуть больше 20 килограммов и легко перевозится в багажнике машины.

https://www.youtube.com/watch?v=5sBGdbhsLps

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает.

Рабочий мотор от стиральной машины-автомат не должен пылиться в гараже. Даже домашний мастер может найти ему применение. Мы расскажем, как изготовить самодельную циркулярку из двигателя стиральной машины.

Такой инструмент поможет напилить дров, освоить столярные работы

Однако будьте внимательны: неосторожное пользование самодельным станком может привести к неприятным последствиям. Поэтому, прежде чем браться за работу, вы должны быть полностью уверены в своих силах

Для диска размером 350 мм понадобится 1 кВт энергии для запуска. Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки.

В стиральной машине оборотами управляет таходатчик, который контролирует модуль управления. Но к циркулярке невозможно подключить модуль, поэтому установите регулятор напряжения. Используйте схему подключения для правильной установки мотора.

Вы разобрались, какой двигатель нужен и как его подключить. Теперь рассмотрите схему конструкции циркуляционной пилы.

Основная нагрузка будет на подвижных элементах. Это:

• вал пилы и электромотора;
• шкив двигателя и вала пилы;
• ремень привода.

Рассмотрим особенности каждого из них:

1. Ремень привода не обязательно брать из стиральной машины, можно использовать другие ремни. Главное – чтобы у них были зазубрины, как у ремня клиновидного типа.
2. На малом шкиве нужно сделать проточные борозды. За них будет цепляться ремень во время работы, что позволит избежать проскальзывания.
3. На большой шкив приваривается диск большего размера, который не даст ремню соскочить.
4. Для крепления дисковой пилы используют вал, куда она насаживается, а также шайбу и гайку, которыми закрепляется. Рекомендуется подобрать или взять этот комплект с заводской установки, чтобы диск был максимально надежно закреплен.

Создавая конструкцию, нужно учитывать, что рассчитана она на трехсотый диск. Конечно, сделанный своими руками циркулярный станок подходит только для бытового использования. Поэтому старайтесь не перегружать двигатель.

Зачастую такие станки хранятся во дворе, на улице, поэтому защитите электрическую часть от попадания влаги.

Станина изготавливается из металлического листа толщиной 3 мм. Перед тем, как сделать раму, подготовьте металлический уголок на 30 мм.

Как показано на фото выше, мастер установил раму в самодельные стойки из труб. Теперь есть возможность регулировать высоту устройства. Однако рекомендуется выполнять цельную раму, сваривая куски уголка между собой. Сильная вибрация со временем расшатывает крепления болтов и прочих элементов.

Предлагаем ознакомиться: Не включается стиральная машина Занусси причины

Учитывайте, что мини-циркуляционная пила отличается по габаритам. Она намного меньше обычной и может поместиться при хранении в кладовке.

Стиральная машина — это полезная вещь в домашнем хозяйстве. Однако со временем устройство выходит из строя. В стиральной машине есть элемент, который не должен просто так валяться в гараже – это мотор. Из него делают отличную циркулярную пилу.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания

Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий

Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

• две металлические пластины;
• деревянный брус;
• шпиндель от велосипеда;
• звездочка;
• цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Читать также: Трафареты для плазменной резки

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Маятниковая циркулярка с электродвигателем

Схема проверки работоспособности циркулярной пилы.

Сделать самодельный циркулярку можно довольно легко, чтобы распиливать бревна и бруски древесины, толщина которых соответствует силе установленного на ней электропривода. Если вы намерены работать с большими и очень толстыми брусками дерева, то тогда вам следует оснастить свою самодельную пилу по-настоящему мощным электрическим двигателем, а также установить на ней вал и ременную передачу. Наилучшим решением в этом случае будет установка специальной маятниковой станины.

При изготовлении маятниковой циркулярки своими руками в качестве материала для рамы следует использовать только очень прочные стальные уголки. Далее на готовой стальной раме нужно будет разместить все механизмы, необходимые для нормальной работы самодельной циркулярной пилы. При помощи такой конструкции вы сможете лично без каких-либо особых усилий устанавливать высоту полета режущего диска, избежав при этом чрезмерных конструкторских сложностей.

Как рассчитать пусковой механизм

Для двигателя от 1 кВт рекомендуется поставить контактор, а для 1,5 кВт и выше он просто необходим. Обычные кнопочные посты не рассчитаны на такую нагрузку, и в лучшем случае просто сломаются, а в худшем приведут к короткому замыканию или другой опасной аварии.

Контактор сконструирован таким образом, чтобы при подаче слаботочного сигнала безопасно коммутировать линию с высокой нагрузкой. Исходя из того, что его номинал указывается в силе тока (амперах), мощность двигателя также нужно свести к данному параметру.

Пусковой механизм

Для однофазных «движков» применяется формула I = P/U, где P — номинальная мощность (Вт), а U — напряжение сети (В). Если у Вас циркулярная пила на 1,5 кВт, для нее понадобится контактор на 7А: 1 500Вт / 220В = 6,8А.

Полученный результат округляем к номиналу в большую сторону. В данном случае это и есть 7А. Учитывая, что такой номинал встречается редко, можно вместо него взять более популярный на 9А. Главное, не ниже, иначе он быстро износится и выйдет из строя. По детальным параметрам подобрать контактор можно в том же АксиомПлюс, который я упомянул в начале.

При трехфазном подключении контактор применять нецелесообразно, так как при той же мощности меньше сила тока. Наименьший распространенный номинал для 380В — 9А. Исходя из формулы P = I × U × cosφ, где cosφ — коэффициент мощности (по умолчанию равен 1,7), при 9А, нагрузка на сеть составит: 9А × 380В × 1,7 = 5 814Вт (5,8кВт).

Это слишком мощный привод для бытовой циркулярки. Потому, если Вы собираетесь ставить пилу на «трехфазник», вполне достаточно обычного кнопочного поста.

Выбирая контактор или кнопочный пост, обратите внимание на степень пылевлагозащиты. Если собираетесь держать пилу в помещении и только временно применять на улице, тогда хватит IP54

Если она будет долговременно находится под открытым воздухом, и допускается вероятность попадания под дождь, тогда берите IP65 или выше. Это полная защита от пылевого загрязнения, и от водяных брызгов летящих со всех сторон.

Лучше брать контактор в корпусе с тепловым реле, защищающим от перегорания обмоток на катушке. В ином случае понадобится отдельное электротепловое реле. Обычно идет как аксессуар для контактора, но в циркулярке оно просто необходимо.

Контактор

Если электродвигатель работает выше предела своей мощности или вдруг пила заклинила, резко начинает расти температура токоведущих элементов. Биметаллическая пластина в тепловом реле деформируется и запускает механизм, разрывающий цепь. В результате в доли секунды пропадает напряжение и обмотка катушки остается целой.

Помимо диапазона регулировки, электротепловые реле отличаются временем срабатывания. В данном случае оптимальная задержка перед срабатыванием до 3с., иначе обмотка успеет перегореть. Учитывая высокую нагрузку, главное взять подходящий тип провода достаточного сечения.

Что представляет собой торцевая пила

Торцовки представляют собой механизм с режущим диском, предназначенный для распиливания деревянных и композитных материалов под прямым или другим необходимым углом. Предназначены для работы на ровной поверхности. Допускается переносить и устанавливать на временно оборудованном рабочем месте. Своим видом напоминают станки для резки труб, арматуры, камня.

Существует несколько видов торцевых пил:

Маятниковая — горизонтальная станина с поворотным кругом. С обратной стороны круга прикреплён рычаг (маятник), из-за которого и получила своё название. На этом рычаге и крепится распиловочный диск. Заготовки подаются вдоль направляющей планки. Чтобы сделать пропил рычаг с крутящимся диском утапливается в доску.

Комбинированная — всё то же самое. Благодаря шарнирам добавлена возможность поворота рычага относительно горизонтальной плоскости.

С горизонтальным ходом. Напоминает маятниковую, но позволяет пилить более широкие детали за счёт перемещения механизма с вращающимся диском по полозьям вперёд и назад.

Как дополнение ко всем торцовкам прилагается:

• мешок для сбора пыли;
• лазерная подсветка;
• патрубок для подсоединения пылесоса.

Как выбирать торцовку

Подбирается электрический распиливающий инструмент исходя из своих потребностей. Но лучше всего, конечно, будет такой, у которого мощность не менее 1.5 кВт.

Исходя из мощности можно подобрать и режущий диск. Чем мощнее станочек, тем больший диск на него можно установить. Самым распространённым считается диск размером 250 мм в диаметре.

Даже при благоприятных условиях работы диски теряют зубы, тупятся, снашиваются. Поэтому приходит момент, когда приходится заново выбирать диск. Если вы покупали пилу с дисками диаметром 250, 260, 300 мм, то проблем по покупке нового не будет. Наличие другого стандарта может создать проблему. Поэтому ещё в магазине нужно выяснить: есть ли подобные в продаже.

Читать также: Как отполировать металл в домашних условиях

Немаловажный фактор — это число оборотов вращения диска. Даже на производстве применяются станки от 4000 об/мин

Также и выбирая для себя, обращайте внимание на то, чтобы в паспорте было указано 4500 об/мин

Следующим моментом можно назвать тип двигателя. Двигатели могут быть асинхронные и коллекторные. Первый из них работает бесшумно и служит дольше. Но беда в том, что встречается он не на всех моделях. Второй же тип двигателя заставит часто менять щётки, но зато с ним цена будет дешевле.

Далее посмотрите на конструкцию в целом и систему поворотов в частности. Каждое изменение угла должно надёжно фиксироваться.

И последним в выборе, но не менее важным фактором является безопасность. Кожух должен надёжно закрывать диск. Посмотрите как устроен выброс опилок. Станочек должен быть оснащён системой защиты от перегревов и заклинивания диска.

Конечно, на всё это нужно обращать внимание в любой торговой точке. Но если рядом есть Леруа Мерлен, то будет намного проще

Во-первых, там всегда большой выбор торцовок. И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок.

Можно ли электродвигатель, у которого на бирке указан режим S6 эксплуатировать в режиме S1?

Можно, но на меньших мощностях. Для нашего случая двигатель АИРЕ80С2 в режиме S6-40% будет развивать мощность 2,2кВт (что и указано на бирке). А вот в режиме S1 (т.е. при постоянной нагрузке) такой двигатель выдаст до 1,8 кВт (по данным завода изготовителя). Увеличение нагрузки в этом режиме может привести к перегреву двигателя и выходе его из строя.

Подобрать и купить электродвигатели Вы можете в магазине промышленного оборудования и материалов .

Александр Коваль

предприниматель, любознательный, люблю докопаться до сути, пишу статьи на блоги. Более 10 лет занимаюсь поставками электродвигателей, насосов, вентиляторов промышленным компаниям и организациям

16 декабря, 2012

Петрович

Выбор пользователей

Магазин строительных инструментов Петрович был основан в 2003 году. Они известны как торговый дом со строительными материалами, сантехникой, спецодеждой, дверьми и электротехническим оборудованием. Стоимость доставки в пределах страны начинается от 150 рублей до пункта выдачи заказов. Компетентная служба поддержки всего поможет с возникшими вопросами.

В Петрович продают строительные инструменты популярных мировых брендов: Bosch, DeWalt, Black & Decker, Hitachi и Karcher. В наличие на полках магазина есть широкий выбор инструментов для начинающих и профессионалов. Дрели, шлифмашины, краскопульты, дисковые пилы и рубанки – низкие цены с возможностью заказать онлайн с доставкой на дом.

Петрович гарантирует качество товара и предоставляет необходимые сертификаты. Если покупка не подошла, можно вернуть товар в интернет магазин в течение 180 дней. С приходом лета становятся актуальными садовые инструменты: газонокосилки, триммеры, бензопилы, сварочное оборудование и генераторы для работ на даче или огороде.
