Эксцентриковая стяжка мебельная

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется выполнять в этой очередности:

1. Завинтить эксцентриковый винт в фасадную поверхность ящика.
2. В выемки по обоим бокам отверстия под винт вставить шканты, уплотнить их молотком.
3. Вставить на шканты и шток боковую часть ящика.
4. Молотком помочь боковине плотно занять место.
5. Вставить до конца в паз в боковине эксцентрик.
6. Не прилагая невероятные усилия, провернуть эксцентрик до конца.
7. Повторить все действия с другой стороны.
8. Вставить в пазы днище ящика.
9. Евровинтами привинтить вязку ящика.
10. Скобосшивателем закрепить днище.
11. С боковой стороны дотянуть евровинты ключом.
12. Закрепить ручку.

Когда разметка под корпус минификса готова, приступаем к сверлению отверстия. Для этого нам понадобится дрель и сверло Форстнера диаметром 15мм. Чтобы сверло не скользило по детали во время сверления, нужно хорошо разметить шилом место сверления. Отверстие делаем на глубину 10мм не менее и не более. Сделаете меньше, и корпус минификса будет выступать над поверхностью детали. В таком случае нужно досверлить отверстие. Если сделаете отверстие большей глубины, то корпус минификса слишком сильно войдет вглубь детали, и качественно зафиксировать его будет тяжело. Но если такое случилось, то можно насыпать на дно отверстия немного стружки, и тем самым поднять корпус минификса до необходимого уровня.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

1. Экономный вариант стяжки, ведь его используют много раз.
2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
3. Готовая мебель становится жестче.
4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

1. Подобные конструкции не каждому по карману.
2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Эксцентриковая стяжка мебельная

Надежность, долговечность, привлекательный внешний вид – основные требования, предъявляемые к деревянной корпусной мебели. Эксцентриковая стяжка – специальное крепежное соединение, которое обеспечивает выполнение этих требований. Его также называют «растекс» или «минификс».

Преимущества эксцентриковой стяжки:

• повышение прочности соединения, за счет того, что стяжка выступает в качестве ребер жёсткости;
• обеспечение скрытого соединения, то есть отсутствие на мебельных фасадах видимых элементов креплений;
• возможность крепления деталей под разными углами;
• неоднократная сборка и разборка конструкции без потери соединения.

Основным недостатком, ограничивающим использование этого вида крепежа, являются сложности, возникающие при его установке, и по стоимости этот вид крепления дороже, чем другие.

Виды эксцентриковой стяжки

Минификс состоит из двух основных элементов:

1. Шток, служащий винтом эксцентриковой стяжки.
2. Эксцентрик – имеет вид цилиндрической поверхности, насаженной на вал так, что их оси параллельны, но не совпадают. Предназначение эксцентрика – преобразовывать движение вращения в поступательное движение.

Дополнительные элементы мебельного минификса, которые могут быть в комплекте:

• заглушка, выполняет декоративную функцию;
• втулка (дюбель, футорка) из пластика или металла, выполняет функцию гайки (производители постепенно отходят от производства стяжки такой конструкции).

Стандартные виды эксцентриковых стяжек могут отличаться размерами эксцентриков и штоков. Наибольшее распространение получили эксцентрики диаметром 15 мм, но могут быть 12 мм и 25 мм, и глубиной — 12,5 мм.

Стандартный диаметр тела винта 6 мм и 8 мм. Они могут быть длиной:

• 10 мм – применяются, в основном, при сборке полок;
• 26 и 34 мм – используются для крепежа ответственных деталей в мебели.

Кроме стандартной стяжки бывают менее распространённые виды:

• угловые – представляют собой два винта, соединенных шарнирно и два эксцентрика, применяются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы, в основном, прямые;
• двухсторонние – в комплекте 2 эксцентрика и двухсторонний соединительный винт, длиной до 84 мм, предназначается для закрепления, например, смежных полок, расположенных с двух сторон от стенки.

В зависимости от материала, из которого сделаны элементы крепления, стяжка бывает:

• пластмассовая – используется для соединения небольших конструкций, на которые не воздействует существенная нагрузка;
• металлическая – применяется для соединения громоздких конструкций, например кухонной мебели, может быть усилена корпусом, в который помещается футорка.

Инструкция по созданию отверстий под эксцентриковую стяжку

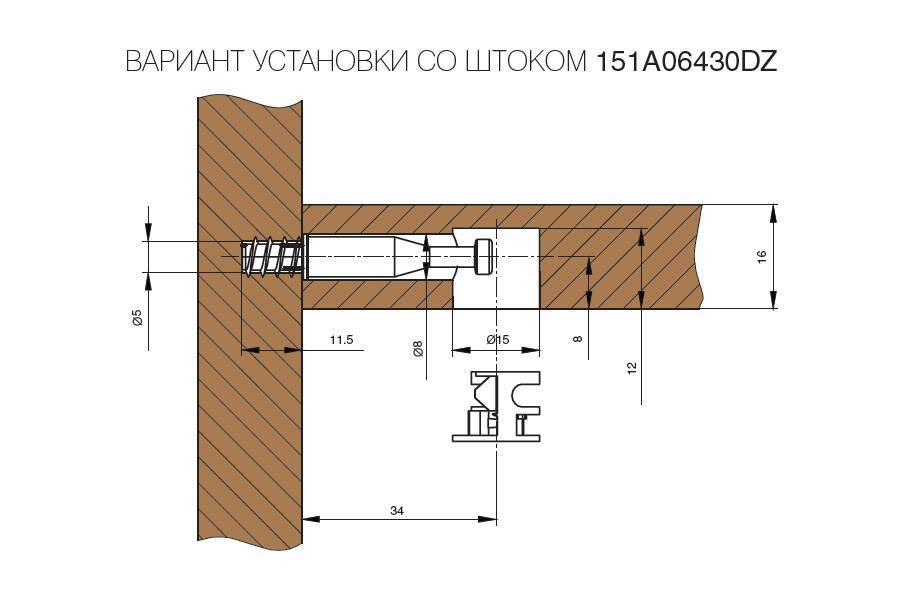

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока

Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали

Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель

Далее нужно высверлить проход для штока

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Особенности крепления

Эксцентриковые стяжки для мебели состоят из таких частей:

• стойка (другое название – шток, может быть как саморезом, так и винтом);
• эксцентрик;
• футорка (выполняет функции гайки).

Иногда в комплекте есть втулка, она же муфта, чтобы вворачивать стержень не в древесину или пластик, а в нее. При большом диаметре стяжки добавляется пластиковая декоративная заглушка на лицевую сторону. Втулка увеличивает износостойкость и прочность – металлическая деталь не так расшатывается, как проделанное отверстие в ДСП. Так что лучше выбирать фурнитуру с муфтами, чтобы избежать поломок и продлить срок эксплуатации мебели.

Основа принципа действия достаточно проста: в круглое отверстие на мебели вставляется муфта, в нее вворачивается стойка, а эксцентрик соединяет их сбоку. Если сверху остается видна какая-то неэстетичная деталь, то надевается заглушка.

Преимущества использования:

1. Если минификс уже встроен в нужное место, вставлена втулка и эксцентрик, монтаж не займет много времени. Единственный инструмент, который может потребоваться, – плоская отвертка.
2. Данный тип фурнитуры очень износостойкий и выдерживает неоднократную сборку и разборку, при этом не разбалтывается, не теряет своих качеств и прочности.
3. С лицевой стороны стяжка незаметна и не портит дизайн изделия, увидеть ее можно только изнутри, да и здесь при необходимости используют заглушку.
4. Возможность крепить детали под разными углами (самые частые варианты – 90, 135 и 180 градусов).
5. Крепление добавляет жесткости всей конструкции.
6. Сокращение числа запчастей, например, если крепить столешницу напрямую к бокам, царги не понадобятся.
7. Долгий срок службы и способность удерживать большой вес.

Преимущества мебельного щита из лиственницы, его разновидности К недостаткам относятся:

1. Относительно высокая стоимость. Эксцентриковый минификс дороже обычного конфирмата примерно в два раза. При использовании большого количества элементов такая разница может ощутимо повлиять на итоговую стоимость предмета мебели.
2. Одноэлементный конфирмат требует всего одного просверленного отверстия для установки, тогда как в случае применения минификса отверстий нужно три. Из-за этого установка мебельной стяжки несколько усложняется.
3. Время работы. Ввернуть евровинт гораздо быстрее.

Количество достоинств минификса перевешивает его мелкие недостатки, особенно когда речь идет о сборке качественной, долговечной мебели для собственного пользования.

Сверление отверстий под минификс

Минификс (эксцентриковая стяжка) предназначен для соединения деталей под прямым углом. Главной особенностью данного вида фурнитуры является то, что минификс позволяет соединять детали без сверления сквозного отверстия с плоской стороны детали. Например, вы решили сделать своими руками компьютерный стол. И, конечно же, вам надо, чтобы крышка стола снаружи выглядела эстетично и красиво. Чтобы не было сквозных отверстий в столешнице, и на ней не блестели «шляпки» от конфирматов. Вот одним из решений данного вопроса может стать установка минификсов в соединении верхней крышки стола с его каркасом.

Как говорилось ранее в наших статьях, мы не особо приветствуем использование минификсов в изготовлении мебели своими руками. Да что там своими руками! Как показывает практика, даже ушлые мебельщики не в восторге от данного вида фурнитуры. Всё дело в том, что «ручная» установка минификсов требует точности и мастерства от сборщика, а также отнимает больше времени, чем, например, установка альтернативного вида фурнитуры, такого как мебельная угловая стяжка.

В наших чертежах мебели минификсы практически отсутствуют. Однако бывают ситуации, когда использование эксцентриковой стяжки является наиболее оптимальным и удачным решением. Поэтому, мы решили, что вам необходимо иметь представление о том, как правильно размечать и сверлить отверстия под минификсы, чтобы впоследствии вам не было «мучительно больно» за неправильно выполненные действия.

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых, мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая: виды

Эксцентриковые стяжки состоят из эксцентрика, стойки и гайки (футорки). В зависимости от производителя, разделяют на:

• минификс;
• рондофикс;
• рафикс.

Фото 1 — ST01-46-1WZN-01 BOYARD

Крепеж минификс

Минификс используют для сборки мебели из ЛДСП. Чаще всего его применяют для мебели типа «разборка-сборка», которую часто перевозят с одного места на другое; либо для сезонной мебели — столы и диваны для веранд, мебель для пикника; либо в тех случаях, когда по дизайн-проекту на мебели или ее части с лицевой стороны не должно быть видимого крепежа.

Минификс — это полускрытый мебельный крепеж. В собранном виде просматривается только эксцентрик с внутренней стороны крепления.

Фото 2 — Минификс ДПЛИТ 16 мм D=15 мм, БОЛТ 34 мм без футорки

Преимущества МФ:

1. Быстрый монтаж. Сборка мебели из деталей с уже установленными минификсами не занимает много времени. Для сборки достаточно простой плоской отвертки.
2. Надежность. Такая фурнитура может выдержать много циклов «сборка-разборка» без потери качества и прочности соединения.
3. Эстетика. Крепления не видно с лицевой стороны. Эксцентрик можно установить в малозаметной части узла крепления.

Фото 3 — Минификс пластиковый с винтом Ø 25 мм Blum

Недостатки минификса:

1. Стоимость выше, чем у классического конфирмата. И в мебели, где много участков крепления деталей, большое количество минификсов может влиять на конечную стоимость всего изделия.
2. Сложная технология установки. Если при установке конфирмата необходимо сделать два крепежных отверстия, то при установке минификса таких отверстий уже понадобится три. Конфирмат — крепеж, состоящий из одного элемента. Минификс состоит из трех частей.

Фото 4 — Стальной крепеж

Крепежная фурнитура для мебели рондофикс

Рондофикс в сборке — это альтернативный вариант минификса. Его преимущество в мобильности и многократной сборке/разборке без повреждений мебельной фурнитуры и деталей. Монтаж такой же, как и у минификса.

Фото 5 — Крепежная фурнитура для мебели рондофикс (rondoRfix)

Эксцентриковая стяжка рафикс

Разберем процесс установки эксцентриковой стяжки на примере рафикса от компании Hettich. Она проще в установке, чем минификс, и позволяет монтировать полки на крепеж сверху, что очень удобно и выглядит аккуратнее.

Фото 6 — Рафикс VB 35/16 (никелированная)

Для установки нам потребуется:

• дрель с фрезой Форстнера 20 мм и сверлом 5 мм;
• столярный угольник и карандаш для разметки;
• молоток;
• отвертка.

Фото 7 — Рафикс эксцентрик + винт 6х11

Начнем присадку с полок. Откладываем от заднего края расстояние 50 мм и 250 мм (эти размеры мы потом перенесем на вертикальную стойку). От края полки проводим перпендикуляр и откладываем на нем 9,5+/-1 мм. Это будет центр сверления.

Фрезой Форстнера сверлим глухие отверстия глубиной 13 мм (обязательно приложить к торцу стяжку и посмотреть, достаточная ли получилась глубина). Ставим стяжку над отверстием, тщательно выравниваем (второй попытки не будет) и забиваем молотком или киянкой.

С полкой закончили, переходим ко второй части стяжки. На уровне центра предполагаемой полки проводим перпендикуляр. На нем от задней части откладываем те же расстояния, что и на полке (50 и 250 мм). Рассверливаем их 5 мм сверлом — отверстия глубиной 8 или 11 мм (в зависимости от вида ввинчиваемого штока).

Закручиваем штоки в полученные отверстия. Совмещаем полку со стойкой, заводим штоки в пазы эксцентриков и заворачиваем последние. Полка при этом плотно притягивается по месту.

Фото 8 — Messan Raffix Hafele D20 мм белая с эксцентриком + винт D6x7.5 мм

Плюсы и минусы крепежа

Крепежное соединение минификс у мастеров вызывает только положительные эмоции, так как оно обладает очевидными преимуществами перед другими видами крепежа.

Сборщики мебели придают особое значение таким достоинствам эксцентриков, потому как они:

1. Легко справляются с внушительными нагрузками. Эксцентриковый крепеж очень надежен и способен претерпевать большое количество сборок/разборок деревянных конструкций без потери прочности и качества соединения.
2. Весьма долговечная и экономичная крепежная деталь.
3. Увеличивает жесткость изготовленного изделия.
4. Эксцентрики относятся к стяжке быстрого или скоротечного монтажа. Сборка всевозможной мебели с вмонтированными минификсами минимальна по времени и для ее проведения потребуется всего лишь классическая, шлицевая отвертка.
5. Элементарность сборочных работ позволяет любому обывателю осуществить монтаж своими руками.
6. Абсолютно не портит эстетический вид изделия – не заметен после установки и не оставляет видимых дефектов и повреждений.

Существенных недостатков у таких зажимов не имеется, но все же некоторые минусы прослеживаются:

1. Стоимость эксцентрика несколько больше, чем у типичных конфирматов. Если сборка единицы мебели предполагает значительное количество такого крепежа, то окончательная стоимость изделия изрядно возрастет.
2. Технология монтажа не совсем простая, необходимо сделать три отверстия для крепления и иметь в наличии специальное, точное оборудование.
3. Высокая требовательность к точности разметки, без которой обеспечить прочность сочленения узлов мебели вряд ли получится.
4. Во время эксплуатационного периода стяжка может немного ослабеть.

Для получения долговечного, качественного и прочного предмета мебели стоит взять на вооружение именно такой крепежный элемент.

Технически правильно провести сборку корпусной мебели самоучкам-любителям помогут видео уроки и фотоматериалы, которые можно отыскать в интернете. Так же можно изучить инструкцию, которая прилагается к изделию.

Смотрите видео, в котором специалист рассказывает об эксцентриковой стяжке в мебельном производстве:

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы

Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.

Рис.1.

Конфирмат — применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

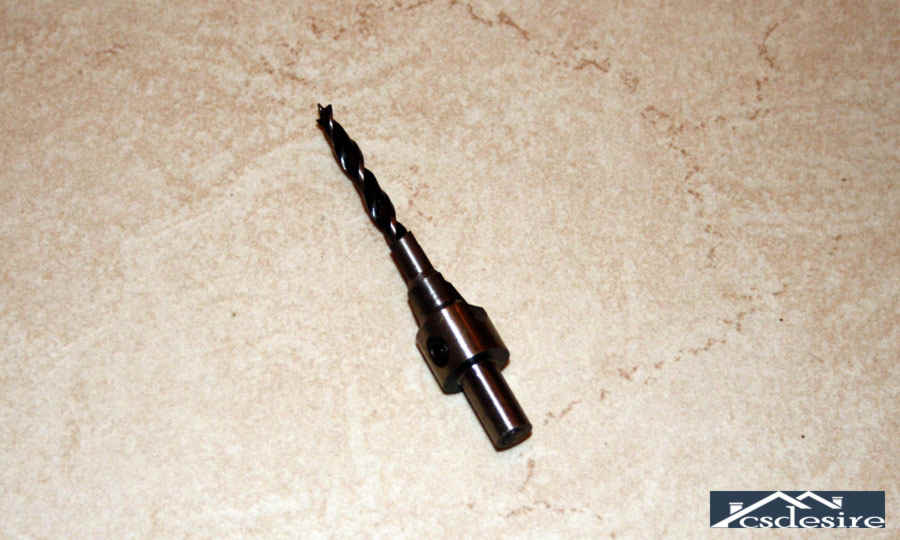

Рис.2.

Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.

Рис.3.

Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости

В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

Рис.4.

Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку

Кон крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

Рис.5.

Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.

Рис.6.

Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.

Мебельный шкант

Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.

Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.

Эксцентриковая стяжка: виды, особенности применения и варианты крепления

Эксцентриковая стяжка, растекс, минификс или зажим – все эти слова известны людям, которые самостоятельно изготавливают мебель. На самом деле каждое из этих определений подходит к одному виду крепежа. В сегодняшнем обзоре подробнее рассмотрим ее виды, размеры и особенности применения.

Что это такое

Это самый распространенный вид мебельного крепежа, который состоит из самого эксцентрика, стойки и футорки. Последний выполняет роль гайки. Все они разделяются по следующим видам:

• диаметру и размеру;
• длине самой стойки;
• тип крепления стойки (винт или саморез);
• тип футорки.

Применяется подобный крепеж для изделий из ДСП или ЛДСП по типу «сборка – разборка». Если вы изготавливаете мебель для себя и знаете, что она будет часто переезжать с места на место, то лучше использовать именно такие элементы.

Эти соединения предпочтительно использовать при сборке, где не должно быть видно следов крепежа. Виден будет только сам эксцентрик и то только с внутренней части. В дальнейшем его можно будет скрыть дополнительной заглушкой.

Достоинства и недостатки

У мебельного соединения есть свои бесспорные преимущества, которые ценят мастера. А именно:

• Быстрота. С его помощью можно без лишних усилий собрать изделие. Для работы достаточно лишь подготовить обычную плоскую отвертку.
• Это самый надежный тип соединения. Выдерживает большую нагрузку. Идеально подходит для частых сборок-разборок. При этом не теряется качество и прочность соединения.
• Абсолютно не портит лицевую сторону изделия. При сборке важна эстетика. Они будут заметны лишь с внутренней стороны изделий.

Имеет хорошие положительные качества, но найдутся и некоторые недостатки. Рассмотрим их:

• Высокая стоимость. В отличие от них обычные конфирматы считаются бюджетными элементами. Если предполагается большое количество соединений, то наличие эксцентриков увеличит ее цену в несколько раз.
• Сложная технология установки. Использовать конфирмат намного проще. Для него понадобится только два отверстия. С минификсом все гораздо сложнее. Их нужно будет три.
• Необходимо иметь точное оборудование. Без него тяжело сделать точную разметку идеально ровно. В противном случае собрать мебель не удастся.

Серьезных недостатков подобные крепежи не имеют. Если хотите, чтобы изделия получились прочными и долговечными, то стоит выбирать только такой элемент.

Разновидность

Существует несколько минификсов, с которыми встречается каждый мебельный мастер:

• шток;
• эксцентрик;
• втулка (пластиковая или металлическая).

Также в продаже можно найти двухсторонние и угловые эксцентриковые стяжки. Но в современном производстве мебели их не используют, так как они считаются неудобными в работе.

Самым популярным крепежом на сегодняшний день является специальный эксцентриковый зажим, на штоке которого сделана резьба под ДСП.

Использование

Эксцентриковые стяжки используются в скреплении элементов Г и Т-образной формы. А именно:

• столы;
• столешницы;
• шкафы-купе;
• в любых элементах мебели, где сверлить отверстия на лицевой стороне нет возможности и желания.

Во всех этих случаях соединения должны быть скрыты. Шток скрывается внутри детали, а эксцентрик заметен только изнутри.

Крепление без втулки

Чтобы научиться пользоваться крепежом подготавливаем следующие инструменты:

• фреза диаметром примерно 15 мм;
• сверло 7 мм;
• сверло или конфирмат 5 мм;
• линейка;
• шуруповерт или дрель;
• шило;
• карандаш для отметок.

Перед работой помните, что при установке на поверхности необходимо сделать три отверстия.

Теперь можно приступать к установке:

• Высота выступа головки штока должна быть 6 мм. В этом случае на нее можно качественно установить эксцентрик. Чтобы вкрутить шток сделайте самым маленьким сверлом для него проход.
• Делаем два отверстия в другой детали. Первое отмечаем на расстоянии 34 мм от края, используя фрезу. Второе делается исключительно по центру, используя сверло среднего диаметра.
• В отверстие маленького диаметра вкручиваем шток. На него устанавливаем вторую деталь и фиксируем минификсом.

Крепление со втулкой

Вся процедура проходит идентично с первой. Для работы нужны будут тоже инструменты и материалы. Единственным отличием является то, что под шток нужно отверстие другого диаметра. Используется сверло 10 мм. С помощью клея ПВА закрепляется пластмассовая втулка.

Из видео вы подробно узнаете, как правильно поставить эксцентриковую стяжку своими руками.

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика. Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Разновидности встраиваемых в шкаф вытяжек, их основные преимущества

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

Металл

Пластик
