Электрические резьбонарезные клуппы

Виды и конструкции ручных клуппов

Каждый тип инструмента имеет свои особенности и отличия в конструкции.

1.Косые клуппы

Нарезание механической резьбы на стержнях и болтах осуществляется с помощью косого клуппа. Конструктивное исполнение этого вида изделия является самым простым.

Косой клупп состоит из рамки с двумя рукоятками и с отверстием.  В ней размещаются две призматические раздвижные прогонки.  Упорный винт  координирует размещение прогонок. Сухарь и плашки имеют прочную установку для обеспечения совпадения ниток резьбы на прогонках. Точная установка прогонок и сухаря гарантируется треугольными выступами в рамке и соответствующими выемками в плашках и сухаре.

Поломка прогонок исключается благодаря передаче на них давления от винта посредством сухаря. Определённый диаметр резьбы должен соответствовать отдельному комплекту плашек. Устанавливая прогонки в клуппе, следите за цифрами на рамке и плашках – они должны совпадать. Неправильно установленные прогонки делают процесс нарезания резьбы невозможным.

2. Клупп Маевского

Клупп Маевского предназначен для нарезки витков на трубах диаметром до 2”.

Клупп Маевского изготавливается из чугуна, что сказывается на весе инструмента

В основе механизма лежит рама с пазом, в котором посажены разводные прогонки,  крепят которые с помощью упорной крышки. Винты координируют размещение плашек в окнах. На раме клуппа установлен направляющий фланец. В нём же размещаются направляющие втулки. Под каждый диаметр труб предусмотрены наборы плашек. Вращение инструмента производится рукоятками.

Достоинствами устройств этого вида  являются простота конструкции и маленький вес. Использование легкого клуппа особенно удобно при нанесении витков резьбы на трубах малого диаметра.

3. Трубный клупп

Самым распространённым устройством для нарезания резьбы на трубах является так называемый трубный клупп. Инструмент предназначен для создания нарезки диаметром от 1/2″ до 2″.

Корпус, выполненный из чугуна, с одной стороны оснащён тремя прямоугольными канавками для направляющих плашек, а с другой стороны – четырьмя прорезями для режущих прогонок. Штифты зафиксированы в плашках. Они входят в отверстия разъёмного кольца для направляющих прогонок. Штифты в режущих прогонках размещают в выемке разводного кольца. Средством крепления разъёмных колец к раме являются зажимные кольца. Поворот колец заставляет плашки перемещаться в радиальном направлении. Это перемещение соответствует диаметру резьбы, который необходимо получить. Движение происходит благодаря пазам, имеющим спиральную форму. Винты предназначены для затягивания разъёмных колец. Вращение при нарезании витков производится при помощи ручек.

В таком клуппе предусмотрены два набора прогонок. Первый генерирует резьбу диаметром 1/2″ и 3/4″, а второй витки диаметром 1″, 1 1/4″, 1 1/2″ и 2″. На кольце имеются засечки, указывающие размещение кольца при нарезании резьбы необходимого диаметра. Прогонки первого набора имеют нарезку только с одной стороны, а плашки второго комплекта – двустороннюю. Устанавливая их, необходимо обращать внимания на цифры, которые нанесены на раму клуппа и на сами прогонки.

Современные ручные клуппы бывают и электрическими, с их помощью можно выполнять большие объемы работ

4. Клупп с трещоткой

Инструмент такого вида является модификацией устройства самого простого конструкционного исполнения. Вмонтированный храповой механизм или трещотка максимально облегчает работу с клуппом, увеличивает скорость нарезки витков. Трещотки бывают левые и правые. Предназначены для облегчения работы в труднодоступных местах и оптимальной передачи усилия. Приспособление очень простое в использовании. Его можно быстро снять с резьбы обратным вращением рукоятки, повернув рычаг трещотки.

При бережном использовании трещотка служит долгое время. В случае поломки вместо неё можно использовать газовый ключ.

Клупп трубный — виды

Несмотря на простое конструктивное устройство, в торговой сети представлено большое разнообразие как простых механических, так и электрических различных видов моделей. Обычно клуппы реализуются в наборах, отличающихся между собой количеством головок.

Рис. 7 Механические клуппы с ребрами под газовый ключ

Ручные механические

Как отмечалось выше, клуппные резаки продают в наборах, для одноразовых работ есть возможность приобрести головку нужного диаметра в единичном экземпляре. В этом случае ее накручивают на трубы газовым ключом с ребристыми губками, которые цепляются за четыре выступа на цилиндрической головке.

В торговой сети реализуют плашкодержатели стандартной конструкции, имеющие по периметру винты для крепления головки и два патрубка с внутренней резьбой, в которые вкручиваются ручки. При отсутствии трещотки их можно использовать для проворачивания головки клуппа при соответствии диаметров, зафиксировав ее крепежными болтами. Понятно, что таким приспособлением довольно сложно сделать нарезку в труднодоступных местах.

Ручные с трещоткой

Это основная разновидность реализуемых в торговой сети клуппных резаков, трещотка позволяет вращать головку при небольшом угле поворота рукоятки. Основное отличие в трещотках — различное число зубцов, чем больше их количество, тем на более малый угол можно поворачивать ручку. Каждая трещотка обладает функцией реверса для выкручивания головки в обратном направлении.

Электрические

Электроинструмент относят к профессиональным, с его помощью можно нарезать большие объемы трубной резьбы. Обычно в стандартный комплект входит электропривод, не менее 4-х головок и струбцина, которую прикручивают к трубе и фиксируют в ней агрегат.

Головка электроклуппа имеет таблеткообразную форму с выступающей цилиндрической муфтой шестигранной (восьмигранной) или другой формы. Электропривод позволяет легко наносить резьбу на короткие трубные участки (для этого не используют струбцину) перевернутыми гребенками без предварительного нанесения фаски на наружную кромку.

Рис. 8 Клуппы с электроприводом в работе

Улучшенный вариант трубного клуппа c трещоткой (плашка): Fit, Stayer, Зубр, Dexx

Трубный клупп – улучшенная разновидность плашки. Он также предназначен для выполнения резьбы и оборудован высокопрочными резцами. Инструмент имеет следующие особенности:

• сохранены острые стальные резцы;
• функциональный элемент помещен в держатель из менее дорогостоящего материала;
• одинарная ручка позволяет проводить нарезку в труднодоступных зонах;
• существенно снижается стоимость за счет материалов.

• LiveJournal
• Blogger

Резцы для трубных клуппов – это сменные детали. Рабочий набор можно приобрести отдельно и самостоятельно заменять режущую часть при необходимости. Советуется приобретать сменные детали того же производителя, что и сам инструмент. Фиксаторы на корпусе могут не состыковываться с резцами другого производителя. Если же отыскать запчасти той же фирмы не представляется возможным, при походе в магазин лучше иметь при себе держатель. Ввиду невысокой цены стоит приобрести несколько деталей, чтобы своевременно заменять.

1. Стандартный ручной.
2. Ручной и в комплекте трещотка для клуппа.
3. Электрический.

Ручной: цена и качество

Упомянутый первым ручной клупп состоит из держателя, в котором крепятся стальные резцы, и рукоятки, предназначенной для вращения инструмента. Последняя сажается на углубления в корпусе. Касательно самых дешевых моделей клуппа, рукоятка не входит в комплект. Чтобы выполнять вращательные движения при нарезке резьбы применяют трубный ключ.

Обычная рукоятка рассчитана на вращение двумя руками. Однако это не всегда удобно. Предпочтительно выбрать модель с рукояткой для одной руки. Такое устройство упрощает работу в труднодоступных местах. Ручной клупп для нарезки резьбы отличается компактностью и приобретается для небольших объемов работ. Он подойдет желающим самостоятельно провести ремонт, а также маленьким рабочим бригадам.

Распространен ручной клупп с трещоткой. Этот механизм позволяет не снимать рукоятку после каждого поворота держателя. Изменив положение рычага, трубный держатель легко снять с проделанной резьбы движениями в обратную сторону. Когда в строительном магазине по низкой цене представлены модели с трещоткой и без нее, лучше выбрать последний вариант. Такой инструмент предпочтителен в плане надежности.

• LiveJournal
• Blogger

Электрический клупп

Электрический со сменными резцами

Электрический клупп потребует от монтажника минимум усилий. Этот инструмент работает от сети. Хотя само по себе приспособление имеет сравнительно малую мощность, посредством редуктора на резец передается колоссальное усилие. Работать с этим инструментом очень просто. Электрический клупп для нарезки резьбы закрепляют на трубе специальным фиксатором, расположенным на корпусе. Затем включают в сеть, и происходит нарезание резьбы.

Электроклупп приобретается для выполнения значительного объема работ. Однако сфера применения такого инструмента ограничена. Это распространяется на труднодоступные области, а также при вероятности перебоев с электричеством. Из-за погодных условий не всегда возможно выполнение работ на улице. Трубный клупп должен быть сделан из качественного материала.

Размеры

Говоря про размеры, в расчет берут именно функциональное направление в использовании. Например, выделяют газовый вариант, предназначенный для работы с газовыми трубами. Такой инструмент с легкостью может нарезать резьбу диаметром от 0,5 до 2 дюймов.

Высокая функциональность этого инструмента обеспечена двумя сменными комплектами режущих элементов, где первая пара подходит для резьбы ½ и ¾, вторая пара для величин в промежутке от 1, до 2 дюймов, соответственно.

В системах отопления и водоснабжения применяется клупп трубный имени Маевского. Многие слышали это наименование в сочетании «Кран имени Маевского», предназначенный для отвода воздух из замкнутого контура. Конструкция такого инструмента обычно разборная, что позволяет менять резчики и чистить их.

Это продлевает срок службы. Отметим, что масса такого инструмента больше, поскольку корпус чугунный. Клупп имени Маевского весит по-разному и обладает соответствующими размерами. Например, вес может быть соответствующим значениями 3,2, 5,2, 8 кг. При этом длина, соответственно, 160, 220, 290 мм. Высота 110, 120 и 170 мм, соответственно.

Ширина изделий 80, 90 и 120 мм, соответственно. Исходя из ширины можно оценить значения диаметра, что позволит понять, насколько подойдет инструмент под работу

Это важно, поскольку если труба расположена близко к стене, сложно будет подступить для ремонта. Это стоит учитывать перед тем, как обрезать трубы по размеру

В последнее время стали актуальны трещеточные разновидности. Принцип их работы такой же, как и ключа трещетки, что позволяет работать повсеместно без ограничений, не совершая полный поворот рукояти относительно неподвижной части.

Критерии выбора трубного клуппа

На данный момент промышленная отрасль развилась настолько, что клуппы продаются в огромном ассортименте и самых разных модификаций. Российские рынки пестрят разнообразной продукцией, в том числе западного изготовления, которая в большинстве случаев является более качественной. Что же касается конкретных цен, то о них мы расскажем несколько позже, заметим лишь, что они, равно как и выбор, имеют немалый разброс. Выбирая для себя описываемый в статье инструмент, в обязательном порядке заранее проконсультируйтесь с квалифицированным специалистом. Самому дешевому инструменту предпочтение в любом случае лучше не отдавать, равно как и первой попавшейся торговой точке. Впоследствии такой клупп со всей вероятностью неприятно вас удивит – как своими «выдающимися» возможностями, так и дальнейшим выходом из строя. Вместе с тем, цена (особенно в случае с покупкой трубного клуппа) возрастает наравне с качеством инструмента.

Не менее важный параметр – это, конечно, сменные резцы. Ведь если эти элементы при необходимости можно сменить, значит, вам не придется в дальнейшем менять полностью все приспособление. Но также может случиться, что новые резцы не подойдут к клуппу, а потому их рекомендуется приобретать непосредственно вместе с оборудованием.

Наконец, при выборе клуппа обращайте внимание на тот факт, каков материал изготовления труб, на которых будет производиться нарезка резьбы. Уделяйте внимание и тому, из чего именно сделаны резцы

Наиболее надежный (а оттого и самый популярный) вариант – это, безусловно, легированная сталь.

Критерии выбора трубного клуппа

Модели клуппов для нарезки резьбы многообразны. Они отличаются разными параметрами, конструкцией, размерами. При выборе нужно учитывать следующие особенности:

Не покупать дорогих моделей для домашних мастерских.
Самые дешёвые инструменты быстро выйдут из строя

Они подойдут для проведения разовых работ.
Обращать внимание на размер, форму съёмных резцов. Они не всегда подходят к оснастке других производителей.
Желательно выбирать наборы рабочих головок с различными диаметрами.
При выборе материала рабочей части отдавать предпочтение легированной стали.

При расчёте мощности электрических моделей нужно учитывать вид обрабатываемого металла, сплава.

Описание резьбонарезного инструмента для труб – ручные и электрические клуппы, станки

Профиль трубной резьбы в клуппах формируют специальные резцы – гребенки, наборы которых входят в комплекты резьбонарезного инструмента. Гребенки изготавливают из углеродистой инструментальной стали, подвергнутой термической обработке. Они являются самой дорогой частью клуппа. Следует напомнить, что клупп – это по сути хорошо известная всем слесарям сантехника плашка или как ее называли еще раньше – лерка. Если в конце 20 века можно было позволить изготовление плашек целиком из дорогой инструментальной стали ради получения режущей части инструмента, то теперь с целью экономии корпус плашки изготавливают из обычной конструкционной стали, а режущую часть гребенок (четыре штуки) из специального твердого сплава. Для нарезки одним инструментом нескольких диаметров трубной резьбы необходим один корпус клуппа и несколько сменных комплектов соответствующих гребенок. Клупп (резьбонарезная головка) крепится в державке с воротком при ручной резьбонарезке. В станках и электроклуппах резьбонарезная головка фиксируется специальным приспособлением.

Как мы уже говорили, ручной и электрический клуппы различаются только по способу крепления и привода вращения резьбонарезной головки или клуппа. В электроклуппе голока приводится в действие электрическим двигателем с редуктором.

Резьбонарезной станок устроен сложнее. На станине в передней бабке смонтирован электрический привод с самозажимным патроном, в который крепится труба. В средней части на станине смонтирован клупп и отрезное устройство. Клупп автоматически надвигаясь на вращяющуюся трубу производит нарезку требуемой резьбы гребенками. На станках получается самая качественная трубная резьба благодаря высокой жесткости всей системы и автоматизации цикла резьбонарезки. Одновременно на станках можно производить отрезку труб (труборез), накатку желобков для труб спринклерных трубопроводов.

На что нужно обратить внимание при выборе

Сегодня промышленность выпускает большое множество разных клуппов. Кроме того, есть на нашем рынке и зарубежные представители данного сегмента. Понятно, что среди большого множества разброс цен – это естественная реальность. Это правильно, так как среди всего разнообразия есть и более качественные, и некачественные, и более функциональные и монофункциональные.

Стоит сразу отметить, что здесь правило «дорогой — не значит качественный» не действует. В данном случае зависимость между ценой и качеством прямо пропорциональная.

Ручной клупп для нарезки резьбы

Кроме этого стоимости стоит обратить свое внимание и на наличие сменных резцов. Это позволит менять только резцы, а не весь инструмент

Кроме того, потом докупить необходимый резец может уже и не получиться, так как просто все предложенные не будут подходить под ваш инструмент – придется покупать его полностью, что значительно дороже.

Стоит акцентировать свое внимание и на самой трубе, то есть на том материале, резьбу на котором нужно сделать. Здесь следует пояснить, что некоторые наборы инструментов не включат в себя клуппа большого диаметра, а некоторые, напротив, не содержат маленьких размеров

Еще одним критерием выбора может послужить тот материал, из которого клупп изготовлен. А точнее его резцы. Оптимальным вариантом будет легированная сталь. Одной такой разновидностью для производства данного инструмента может стать хром-ванадиевая сталь.

Ну и последним критерием выбора становится соотношение цены и характеристик.

Виды резьбовых соединений и их преимущества

Основными разновидностями соединений элементов трубопроводов является резьба и сварка, последний способ практически всегда применяется на промышленных магистралях большого диаметра и при монтаже газопроводных линий.

В быту не слишком много людей владеет сварочными аппаратами и необходимыми навыками сварщика, для них стыковка трубных элементов возможна только с использованием резьбы, которую не сложно нарезать своими руками.

При эксплуатации различают правую и левую резьбу на цилиндрических и конических деталях, последняя используется в промышленных системах высокого давления и не находит применения в быту.

Рис. 2 Трубная цилиндрическая резьба – ГОСТ 6357-81

В ГОСТ 15763-2005 на резьбовые и фланцевые соединения трубопроводов, рассчитанных на рабочее давление до 63 бар, перечислено около десятка типов соединений трубопроводов и схем их сборки. Все их можно разбить на несколько групп:

• с ввертным концом корпусных деталей;
• с развальцовкой трубной кромки;
• с шаровым или приварным ниппелем;
• с врезающимися, зажимными и упорными кольцами.

Рис. 3 Схема и порядок соединения стальных труб

Резьба имеет следующие преимущества перед другими способами:

• Герметичность и прочность. Показатель достигается за счет использования специальной нарезки, параметры которой зависят от трубных размеров. При соблюдении стандартов правильно выполненная прорезка обеспечивает надежный, долговечный и герметичный стык.
• Удобство монтажа и демонтажа. Монтаж трубопроводной линии посредством резьбы, в отличие от сварки, не требует наличия электроэнергии, специальных приспособлений из дорогих массивных сварочных аппаратов, может проводиться в любых погодных условиях разводным гаечным ключом. Трубопроводную магистраль всегда можно разобрать без повреждений при ремонте или изменении конфигурации.
• Скорость работ. Стыковка двух труб по сравнению со сваркой отнимает минимум времени – достаточно с помощью разводного ключа несколько раз повернуть накидную гайку или муфту.
• Не требуется квалификация. При монтаже резьбовых узлов не требуется специальная подготовка и навыки. При наличии резьбообразующего инструмента и правильном подборе размеров режущих плашек, получить качественную нарезку при соблюдении технологии может каждый.
• Соединение разноразмерных фрагментов. В отличие от сварки, при помощи резьбовых переходных муфт достаточно просто перейти от трубопровода с большим диаметром к малому и наоборот.

Рис. 4 Некоторые типы резьбовых соединений

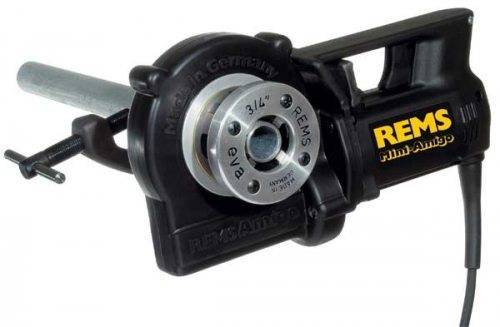

2 REMS АМИГО

Нет предела совершенству и ценам. Данный инструмент для нарезки резьбы – прямое тому доказательство. Более ста тысяч рублей, за которые мы получаем настоящее немецкое качество и лучшие технические характеристики. Так как резьбонарезной инструмент должен соответствовать нормам и ГОСТам, его производство является довольно сложным процессом. Здесь все нормы строго соблюдены, а погрешности также в пределах допустимых значений.

Отдельного внимания заслуживает эргономика инструмента. Нарезка резьбы на трубах часто производится в неудобных местах, и далеко не каждый инструмент способен в них добраться. Этот клупп заберется практически в любую нишу, а также способен делать нарезку в непосредственной близости к стене. Безусловно, цена очень высокая, но следует понимать, что инструмент рассчитан на производственное применение. Это не бытовой клупп. Он выдерживает самые серьезные нагрузки.

Какие бывают клуппы?

Клуппы трубные классифицируются прежде всего по удобству использования и, соответственно, по стоимости.

Простой ручной клупп

Фактически, перед нами старая добрая плашка в самом примитивном держателе. Внешне разница минимальна. Круглая рамка — направляющая с зажимами для резцов и две рукоятки, за которые мы будем вращать его.

Самые простые и дешевые клуппы не комплектуются даже ручками. Их функцию успешно выполняет газовый ключ. Как правило, третий-четвертый номер

Ручной клупп с трещоткой

Усложнение конструкции невелико: в рамку вставлена трещотка, которая позволяет не перехватывать рукоятки. Мы просто совершаем единственной ручкой возвратно-поступательные движения, как будто качаем воду насосом.

Типичный представитель семейства

Трещотка плюс предельно удешевленное китайское производство из дешевых металлов — это такая гремучая смесь, что от нее лучше держаться подальше.

Электрический клупп

А здесь наша задача сводится к тому, чтобы зафиксировать трубу и нажать на кнопку. Остальное сделает электропривод. При скромной мощности в несколько сотен ватт электрические трубные клуппы развивают огромное усилие благодаря большому коэффициенту передачи на редукторе.

С этим устройством не нужны даже тиски — струбцина является частью электроклуппа

Как и в любом деле, в использовании этого инструмента есть тонкости.

• Для нарезки резьбы трубу нужно слегка завальцевать, сделать заход. В этом клупп не отличается от плашки. Способов сделать конец трубы чуть тоньше много: турбинка, напильник; наконец, можно просто слегка сплющить ее по кругу молотком на любой наковальне или обжать газовым ключом;
• Если перед нарезкой резьбы мазнуть на трубу немного солидола, веретенки или даже соляры — резьба не задерется, будет нарезаться куда легче, а резцы прослужат дольше;
• При покупке новых резцов остановитесь на том же производителе, который изготовил держатель. В противном случае рискуете столкнуться с глупейшей проблемой — резцы тупо не полезут на свое место;
• Если приходится нарезать резьбу на трубе, которая является частью старого водопровода — обязательно придерживайте ее газовым ключом, причем усилие на нем должно компенсировать вращающий момент при нарезке резьбы. Оторвать подгнившую стальную трубу от стояка гораздо легче, чем это может показаться со стороны.

Использование электрического резьбонарезного электроинструмента

Используя резьборез для труб электрический, можно существенно ускорить проведение работ и повысить их качество, стандартные резьбонарезные головки имеют размеры 1/2, 3/4, 1 и 1.1/4 дюйма. Помимо головок, в набор входит электроинструмент и струбцина, нарезание производят в следующей последовательности:

1. Закрепляют на поверхности заготовки струбцину при помощи винта, надевают головку от электрического клуппа вместе с электроинструментом на заготовку и фиксируют его ручку в боковой трубке струбцины.
2. Прижимают электроприбор к торцу, включают обратный ход (против часовой стрелки) вращения головки до надежного схватывания с трубной кромкой, затем переключают направление движения устройства на прямое для нанесения профиля. При выполнении резьбонарезных операций резцы покрывают специальным маслом, облегчающим резку и предотвращающим попадание стружки под ножи.
3. После прямого прохода на всю длину попеременно включают обратный и прямой ход, для того, чтобы освободить канал от стружечных вкраплений. Реверс переключают несколько раз, после чего извлекают головку резьбореза с заготовки.

При этом необходимо следить, чтобы стружка не попадала под ножи – для этого ее убирают кисточкой и периодически смазывают ножи специальным маслом, препятствующим ее налипанию.

Что такое клупп

Клуппом называется резьбонарезное оборудование, представляющее собой головку цилиндрической формы, внутри которой размещаются гребенчатые резцы. Основными составляющими стандартного инструмента являются:

• съемная головка с резцами, посредством которой и производится нарезка резьбы на трубах. Головка изготавливается из высококачественной стали и может быть четырех-, шести- или восьмигранной формы;
• ручка для вращения, на конце которой имеется ниша для фиксации съемной головки. Специальная ручка может быть заменена газовым ключом или иными аналогичными инструментами;
• стопорное кольцо, предотвращающее выпадение головки из ручки;
• стопорный палец, позволяющий изменять режим вращения рукоятки.

Инструмент может быть дополнен удлинителем, облегчающим процесс выполнения работы на установленных трубах.

Составляющие элементы

Клупп, в отличие от плашки, имеет следующие преимущества:

• инструмент располагается строго в перпендикулярном положении относительно трубы, что позволяет получить более четкую и правильную резьбу;
• при помощи клуппа нарезается коническая трубная резьба, размеры которой определяются в дюймах, как и на большинстве соединительных фитингов. Плашка предназначается для резки метрической резьбы;
• возможность замены резцов. Более современные модели резьбонарезного оборудования дополнены головками, позволяющими нарезать левую или правую резьбу конической, цилиндрической и так далее формы. В каждой головке, в случае необходимости (например, износ инструмента), можно заменить резцы;

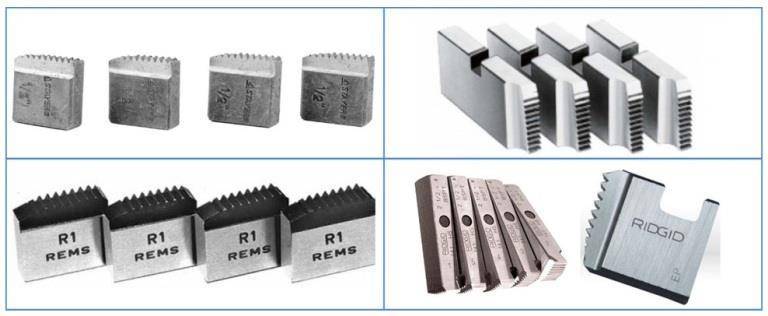

Резцы для нарезки резьбы разного вида

• возможность работы на трубах, не выступающих за пределы поверхности;
• прочность. Как правило, для изготовления клуппа используется прочная легированная сталь.

Главным недостатком является более высокая стоимость инструмента, по сравнению с плашками.

Электрические агрегаты

Очень часто в быту используется электрический резьбонарезатель. Это компактный агрегат, который можно иметь в гараже или мастерской. С ним удобно работать

И это очень важно, ведь речь идет о том, что работы будут выполнять не профессионалы, а также на примере небольших заготовок, которые используются преимущественно в быту. Оборудование избавляет от размышлений о том, как правильно и как лучше зафиксировать трубу

В комплект электрического резьбонарезателя входят электрическое устройство и лерки различного диаметра. Имеется и редуктор, который позволяет выполнять обратное вращение. С помощью специального удерживающего диска фиксируется труба. Далее все выполняет машина.

При работе очень важно контролировать, чтобы оборудование не перегревалось, ведь часто это становится причиной выхода его из строя. Если работы не много, то и проблем не будет. Однако в таком случае возникает вопрос: рентабельно ли иметь такое оборудование? Но если выполняется много работы, то, безусловно, это выгодно

Однако в таком случае возникает вопрос: рентабельно ли иметь такое оборудование? Но если выполняется много работы, то, безусловно, это выгодно

И здесь нужно соблюдать предельную осторожность. Минус резьбонарезателя – габариты, которые мешают нарезать трубу, если она находится очень близко у стены. Куда проще нарезать резьбу вручную

Здесь специалисты рекомендуют использовать такие инструменты: плашкодержатель, плашка, которая используется для черновой резьбы, а также для чистовой резьбы. Нужно и смазочное средство. Это может быть машинное масло или солидол. Понадобится напильник и болгарка

Куда проще нарезать резьбу вручную. Здесь специалисты рекомендуют использовать такие инструменты: плашкодержатель, плашка, которая используется для черновой резьбы, а также для чистовой резьбы. Нужно и смазочное средство. Это может быть машинное масло или солидол. Понадобится напильник и болгарка.

Новичок обязательно спросит, для чего нужно именно две плашки? Тут все просто. Две плашки значительно облегчают работу. Инструмент изнашивается меньше, а качество работ становится выше.

Отличие клуппа от плашки

Люди, часто работающие трубы, хорошо знают, что такое резьбонарезные плашки. Это инструмент небольшой формы для нарезания резьбы. Получается, что оба инструмента внешне сильно различаются, но выполняют одну и ту же задачу.

Рассмотрим отличия плашки и клуппа.

Например, конструкция инструмента. Плашка, которую некоторые называют леркой, представляет собой шайбу из высококачественной стали. В ней есть отверстие, расположенное по центру, а в нем – гребенка лезвий, а также каналы, цель которых – отводить стружку.

Пример плашки

С точки зрения конструкции клупп получается сложнее, однако простота его ремонта позволяет в конечном счете сделать инструмент дешевле. Сам прибор состоит из длинной рукояти для должного усиления, а также круглой металлической рамки в виде трубки, куда устанавливается резец.

Помимо всего прочего, устройство выделяется строением гребенки лезвий. В нем резцы устроены необычно. Например, первые лезвия делают неглубокую резьбу. По ней уже скользят другие лезвия, расположенные выше, и они вырезают полноценную резьбу.

Пример клуппа

Комплектация

Типовая комплектация, в которой изготовитель поставляет клупп для нарезки, в себя включает:

• ручной электрический клупп;
• головки резьбонарезные (5-6 шт, зависит от модели);
• струбцина-адаптер;
• масленка (пустая или с маслом 200 мл);
• чемодан для хранения и переноски набора (пластик).

Вставки резьбонарезные

Набор головок указан производителем в паспорте. Он может в себя включать устройства для нарезания подобных типов резьбы:

• Цилиндрическая
  • BSPP, O 1/8”-1 ?”, правая;
  • NPSM, дюймовая, американская;
• Конусообразная
  • BSPT, O 1/8”-1 ?”, левая, правая;
  • NPT, дюймовая, американская;
• Метрическая, М16 — М50, правая.

Комплектующие обязаны быть необычного выполнения изготовителя. В другом случае оборудование может поломаться или сработает электрозащита клуппа и оно не включится.

Клупп – что это такое?

Итак, клупп – это достаточно эффективное приспособление, применяемое при монтаже трубопроводных систем. В принципе, оно является привычной для нас плашкой (или «леркой», как ее еще называют). Приспособление состоит из маленькой цилиндрической детали с выемкой для вывода наружу стружки во время нарезания резьбы. Кроме того, по всему периметру инструмента имеется еще и углубление, необходимое для комфортного зажима с помощью держателя. Внутри инструмента располагаются гребни, которые, собственно, и формируют резьбу.

В чем же отличие описываемого приспособления от той же плашки? Дело в том, что в первом случае от плашки остались лишь резцы как основная функциональная часть прибора. И крепятся они прямо к держателю, а он, в свою очередь, выполняет функцию направляющей.

Виды клуппов

По способу привода клуппы бывают:

• ручными;
• ручными с трещоткой;
• электрическими.

Ручное устройство удобно при работе с трубами небольшого диаметра. Для проворачивания используются рукоятки, разводные или рожковые ключи. Бывают места, где использование таких инструментов затруднительно либо невозможно, например, стояк отопления, расположенный у стены, не даст возможности воспользоваться длинной рукояткой.

В таких случаях пользуются клуппом с трещоткой. Она позволяет вращать инструмент по часовой стрелке при нарезании резьбы и против неё при отворачивании когда процесс.

Нарезка резьбы размером более 1 дюйма мероприятие, требующее большой физической силы

Со старыми трубопроводами требуется соблюдать большую осторожность. Прилагаемое усилие передаётся на уже имеющиеся сварные соединения, а это может привести к их повреждению и большим проблемам по восстановлению

С целью недопущения таких случаев необходимо прочно фиксировать тело самой трубы каким-либо приспособлением.

В профессиональных целях используются электрические клуппы. Они не требуют физических усилий, позволяют многократно экономить время. Привод в таких приборах осуществляется электрическим током. В составе есть струбцина для надёжного закрепления трубы, которая исключает возможность её проворачивания. К недостатку можно отнести невозможность использования в труднодоступных местах.

В настоящее время торговые предприятия предлагают огромный выбор клуппов для нарезки резьбы на трубах.

Преимущества клуппа перед простой плашкой

Обычна плашка выполняется из дорогостоящей инструментальной стали. При этом только резцы должны быть особенно прочными, ведь именно они формируют резьбу. А клупп, как мы уже отмечали ранее, также является плашкой, но уже без дорогих и нефукнциональных элементов. Недорогой держатель, а также прочные резцы – вот и все, что в данном случае требуется.

Казалось бы, нелогично рассматривать инструмент в качестве бюджетной альтернативы плашке: на рынке можно найти клуппы, стоимость которых измеряется тысячами долларов. Но не забывайте, что резцы здесь являются сменными элементами.

На чем же вообще экономия? На расходном материале. Что касается инструмента, то его стоимость столь высокая по той причине, что он делает процесс нарезания резьбы менее утомительным и более удобным.
