Фрезерный станок по дереву с ЧПУ

Основные виды оборудования

При фрезеровании обработка производится по 3 и более осям с одной установки. ЧПУ направляет инструмент в строго заданном направлении, оптимальном для выполнения заданной работы. Деревообрабатывающие фрезерные станки с ЧПУ различают по конструкции консоли, размеру, способности выполнять операции станков других видов. Различают основные типы фрезерных станков:

• универсальный;
• копировальный;
• настольный;
• мини фрезер;
• токарный;
• сверлильный;
• расточной;
• гравировальный.

У 3D гравировального станка по дереву на стол устанавливается шпиндель. Он вращается от отдельного привода по единой с инструментом программе, и позволяет обрабатывать длинные детали типа вал со всех сторон за одну установку.

Универсальный фрезерный станок с ЧПУ относится к промышленным. Он крупногабаритный и способен произвести множество операций, включая:

• расточку;
• сверление;
• торцевую фрезеровку;
• зенкование;
• отрезку.

За одну установку делается грубая и чистовая обработка. Инструмент меняется автоматически. Оборудование рассчитано на непрерывную работу в течение 8- 16 часов. Выгодно приобретать аналогичное оборудование для изготовления больших и средних партий деталей. В процессе работы станочник может изменить в программе отдельные параметры.

На станке фрезерно гравировальном с ЧПУ по дереву создают резные панели и другие уникальные элементы. Программой задается объемная финальная картинка, и фреза скользит по оптимальному маршруту для быстрого и точного выполнения работы. Особенность гравировального оборудования с ЧПУ – относительно небольшая глубина обработки.

В домашней мастерской большой перечень работ выполняет настольный фрезерный станок с ЧПУ. В зависимости от установленной программы, он способен самостоятельно обрабатывать небольшие партии и единичные детали.

По конструкции станины и принципу работы различают станки:

• одностоечные – вертикальные;
• двухстоечные – портальные или консольные.

Одностоечные фрезерные станки имеют подвижный стол, обеспечивающий перемещение детали по 2 осям. Они малогабаритные и предназначены для изготовления небольших деталей. В деревообработке применяются редко, в основном рассчитаны на фрезеровку металла.

Двухколонные крупные промышленные агрегаты и небольшие настольные имеют подвижный стол и перемещающуюся по поперечинам шпиндельную головку. На крупных агрегатах она способна вращаться и менять угол наклона. В результате инструмент обрабатывает и боковые стороны деталей, торцы.

У наиболее крупных станков с ЧПУ, обрабатывающих детали до 3 м, стол для прочности неподвижен. При работе перемещается вдоль заготовки консоль с работающей по программе фрезой. Чаще всего такие станки используют для раскроя листов ДВП и ДСП с мебельной и строительной промышленности.

Механический копировально-фрезерный станок изготавливает деталь по образцу. В программу закладывается трехмерное изображение с готового предмета. Датчики определяют размеры заготовки, и фреза повторяет заданные конфигурации. Программа определяет оптимальный режим резания и кратчайшую траекторию. Изменить параметры в программе нельзя. Надо переделывать образец и снова закладывать его в программу.

При работе с копиром по образцу скользит датчик, и фреза повторяет его движения.

Устройство и принцип работы

Не зависимо от размеров, промышленный агрегат и настольный фрезерный станок с ЧПУ по дереву имеют одинаковые узлы, обеспечивающие перемещение инструмента по 3-м основным осям:

• X – шпиндельный узел, перемещающийся по балке поперек стола;
• Y – перемещение консоли вдоль стола;
• Z – вертикальное движение шпинделя с цанговым патроном и инструментом.

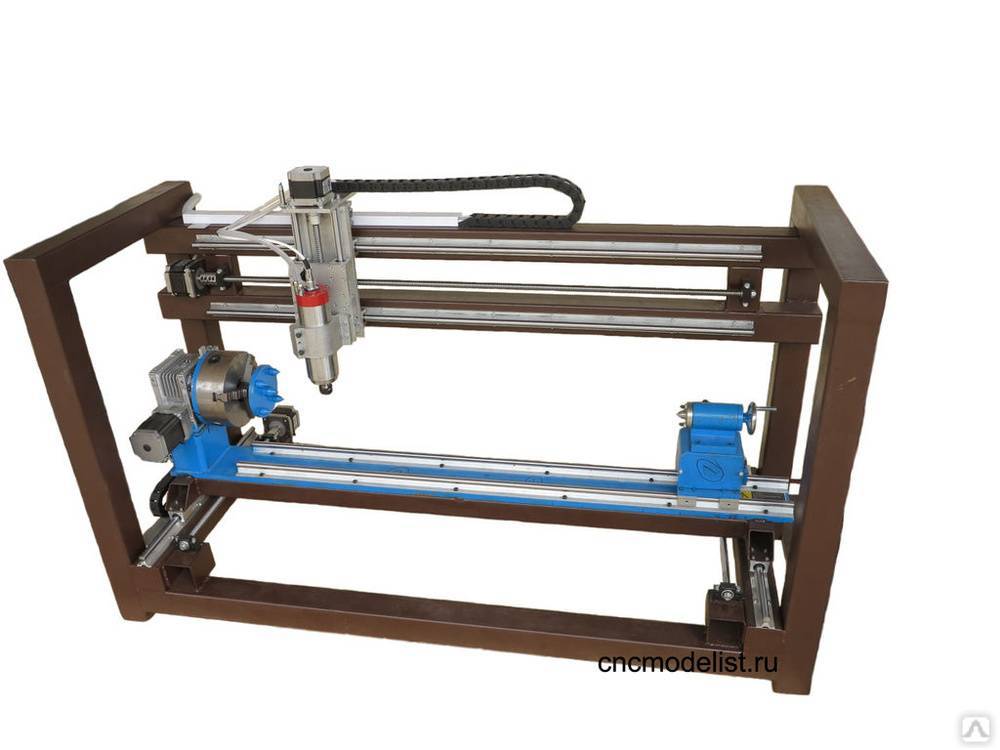

Вдоль оси Y дополнительно перемещается стол. На столе 3D станков устанавливается независимый шпиндель с кулачками для крепления заготовки. При обработке длинных деталей напротив крепится центр – задняя бабка.

Для удобной работы устанавливается приспособление для сбора стружки. На домашнем оборудовании это обычный пылесос с большим мешком. Шланг подводится в зону реза и легкие опилки засасывает внутрь поток воздуха.

Каждый узел приводится в движение отдельным приводом. Мощность двигателя и количество оборотов подбирается разное, в зависимости от назначения. Фрезеровка производится на большой скорости для обеспечения чистоты обработки. Стол и консоль перемещаются медленно, но с большими нагрузками от веса самих узлов и детали.

Основой служит станина, на которой установлены консоли, стол, блок управления. Для движения имеются направляющие и зубчатые реки. Само перемещение осуществляется вращением звездочек на подвижных узлах.

Движение всех узлов – изготовление деталей на фрезерных станках происходит по команде блока ЧПУ шаговым двигателям, каждому отдельно, исходя из положения инструмента в данный момент, и куда ему следует сместиться для гравировки или объемной обработки.

Программа закладывается в блок ЧПУ в виде координат по 3-м осям. Производится корректировка – указывается форма и размер фрезы. После включения станка начинается движение фрезы и детали относительно друг друга. Компьютер сам выбирает оптимальную траекторию фрезеровки и, какой из узлов удобнее перемещать.

Блок управления подает команды и постоянно получает отчеты о координатах фрезы в каждой оси.

Промышленное оборудование использует для управления программные блоки, созданные программистами на отдельно стоящих компьютерах. Программы загружаются в блок управления в виде дискеты. Изменить что-то невозможно, надо создавать новую программу. Возможно использование нескольких видов инструмента для изготовления одной детали. Вначале работы с первой заготовкой от партии устанавливается нулевая точка для каждого.

Настольный фрезер ЧПУ по дереву в домашней мастерской использует в основном механическое копирование. Оно производится по реальному шаблону. Копировальная втулка или считывающий датчик движется по одной из осей X или Y вдоль материального шаблона, и передают все координаты на рабочий инструмент. Обработка производится поэтапно, предварительная, грубая и чистовая.

Особенности

Новейшие модели этих приспособлений обладают целым рядом технических особенностей, благодаря которым они более эффективные, надежные и удобные по сравнению с другими инструментами, использующимися для работы с деревом:

• Крупная цельносварная станина из стали – виброустойчивая и выдерживает повышенные нагрузки;
• Стальной портал – обеспечивает максимальную геометрическую точность (готовые изделия соответствуют всем заданным числовым значениям);
• Линейные направляющие по трем осям и механизм их смазки для продолжительного эксплуатационного срока;
• Высококачественная шпиндельная площадка с несколькими ребрами жесткости;
• Чуткие датчики калибровки и изменения размера рабочего инструмента для безопасной обработки изделий;

• Четыре шаговых двигателя, которые закреплены на каждом из узлов осевого перемещения;
• Вакуумный стол с Т-пазами для надежной фиксации деталей, при применении которого не требуется частая смена положения заготовок;
• Специальные упоры пневматического типа для установки заготовок на рабочей поверхности;
• Шкаф управления для легкости и эргономичности в обслуживании инструментов;
• Программируемый логический контроллер для сбора, хранения, а также анализа информации, в результате чего вырабатываются эффективные команды управления устройством;
• Наличие всех необходимых приспособлений для безопасности: преобразователь частоты электрического напряжения, механизм принудительного охлаждения стойки, прочные кабелеукладчики по всем осям, которые защищают провода от воздействия разных внешних факторов;
• Аспирационная установка для быстрого и регулярного удаления мусора с рабочей поверхности;
• Удобная система управления станком с простым интерфейсом и уже готовым набором программ.

https://youtube.com/watch?v=GX2L5OaA0U4

Описание фрезерных станков

Фрезерные станки ЧПУ применяются в разных видах обработки. Часто используется для фрезерования, резки и обработки деревянных заготовок.

Аппарат делает работу точнее, повышая качество детализации изделия. С помощью фрезерно-столярного оборудования можно создавать некоторые декоративные элементы.

При работе редко используется исходный набор инструментов. Как правило, опытные мастера пользуются дополнительным инструменталом, что расширяет функционал и позволяет работать со сложными заготовками.

Такие виды станков не используются на промышленных предприятиях. Покупателями являются владельцы домашних мастерских и малых производств.

Как правильно выбрать?

Для того, чтобы правильно подобрать фрезер по дереву с ЧПУ, который будет полностью соответствовать всем требованиям, необходимо обязательно обращать внимание на целый ряд особенностей устройства. Рассмотрим самые важные параметры фрезерного оборудования

Рассмотрим самые важные параметры фрезерного оборудования.

Размер заготовок

Прежде всего, следует определить максимальные размеры изделий, а также материалов, которые в дальнейшем будут отрабатываться на ЧПУ станке. Таким путем можно определиться с размерами рабочей поверхности фрезера. Кроме того, чтобы работа была эффективной, нужно изначально позаботиться о том, чтобы не пришлось вносить изменения в настройки и программное обеспечение. Следует отметить, что если на станке за один заход выполняется полная обработка изделия или отдельной детали, то их качество будет очень хорошим.

Конструкция устройств для фрезерования

Выбирая фрезер по дереву с ЧПУ, необходимо изучать и его портал. Нужно, чтобы чугунная поверхность была цельной и устойчивой к вибрации. Если же портал изготовлен из алюминия, то стоит помнить, что он обладает меньшей устойчивостью, а также может привести к заметному ухудшению качества готовых деталей. Еще одна важная характеристика – размеры хода шпинделя агрегата, работающего в пределах оси Z.

Шпиндель

Фрезерные станки, которые используются для обработки дерева, оснащены специальным шпинделем 3D – одна из самых дорогих деталей оборудования

При выборе устройства с системой жидкостного охлаждения следует обратить внимание на фирму-производителя. Предпочтение лучше отдавать хорошо известным брендам, которые отвечают за качество своей продукции и предоставляют сервисное обслуживание

Рассчитывая мощность этого шпинделя, нужно оставлять небольшой запас, чтобы оборудование смогло выдержать нагрузку.

Тип двигателя для перемещения портала

От него зависит не только скорость, но и точность работы. Он может быть шаговым либо серводвигателем. Специалисты рекомендуют отдавать предпочтение моделям последнего типа, ведь в них исключен пропуск «шагов», а качество обработанных материалов и изделий намного выше.

Надежность стойки управления

На большинстве предприятий, обрабатывающих дерево на фрезерных станках, используется оборудование, которое не предусматривает обязательное наличие компьютеров. Это является большим преимуществом.

Количество инструментов

Выбирая фрезеры для того, чтобы работать с деревом, нужно заранее определиться с тем, какие именно инструменты могут понадобиться в дальнейшем для эффективной эксплуатации станка. Если их число будет более трех, то специалисты рекомендуют отдать предпочтение системе автоматической смены приспособлений: это позволит сэкономить не только ресурсы, но и время.

Программные настройки

Многие потребители отводят достаточно большое значение программным настройкам. Ведь даже неопытные покупатели понимают, что если на устройстве устаревшие программы, то с его помощью будет не очень удобно выполнять фрезеровку разнообразных 3D-деталей. К тому же, необходимо обязательно уточнить, имеется ли в программе российский интерфейс.

Как выбрать фрезерно-гравировальный станок?

Прежде, чем купить фрезерный станок с ЧПУ, следует обратить внимание на такие характеристики, как: площадь рабочего стола, материал станины, мощность и скорость вращения шпинделя, система охлаждения шпинделя, двигатели, драйвера, качество комплектующих. Выбор опций для обработки – тоже ответственная задача

Например, при изготовлении сложных резных балясин или статуй необходимо поворотное устройство с 4-х осевой системой управления, позволяющее переключить производство с плоскостной обработки на цилиндрическую. Для таких целей можно выбрать фрезерный ЧПУ станок с поворотной осью на столе, внутри или сбоку стола.

При работе по камню, где требуется создание высоко художественных работ с хорошо проработанными узорами и текстом, необходима точная гравировка. Фрезерный многоцелевой станок по камню, применяемый в сфере ритуальных услуг, должен быть оснащен тяжелой конструкцией с высокой грузоподъемностью рабочего стола, системой охлаждения жидкостью инструмента, гофрозащитой по всем осям для предотвращения от попадания абразивной грязи и пыли на привода, а также мощным шпинделем водяного охлаждения. Применение данной комплектации позволяет сохранить конструкцию станка на долгий период с избежанием деформации станины и разрушения основных узлов, а также сохранит ресурс обрабатывающего инструмента.

При раскрое листового материала (МДФ, ДСП, полимеры и другие) следует выбирать фрезерные станки с широким рабочим полем по осям X и Y с возможностью использования вакуумно-прижимного стола.

При обработки заготовок из массива, например, гравировки барельефного рисунка на фасадах или столешницах, потребуется соответствующая коническая спиральная фреза.

Как видно из примеров, фрезерно-гравировальный станок может решать самые разные задачи. Вместе с тем, есть основные принципы, которыми следует руководствоваться при выборе оборудования для целей раскроя, фрезерования или гравировки.

Управление

В производстве любого масштаба наибольшую популярность имеет фрезерный станок с ЧПУ. Данная система управления значительно повышает эффективность производственного процесса, поскольку не требует постоянного контроля со стороны оператора, что значительно экономит время. Один человек может одновременно обслуживать несколько станков. За все технологические циклы в станке с ЧПУ отвечают компьютер, программа и программируемый контроллер. На фрезерный станок с ЧПУ цена зависит от комплектации, мощности шпинделя и других технических характеристик. При своей эффективности и многофункциональности это оборудование считается вполне доступным и быстро окупается. Оборудование, оснащенное системой ЧПУ обладает такими преимуществами, как:

• высокая точность, стабильность, бесперебойность;
• возможность обрабатывать даже очень сложные детали;
• высокая производительность, универсальность;
• снижение расходов на обслуживание оборудования;
• возможность обрабатывать даже очень сложные детали;
• минимизация влияния человеческого фактора.

Размер рабочей поверхности

При выборе размера станины следует учитывать максимальный размер материала. Большая площадь стола позволит осуществить раскрой широкоформатных заготовок. Если Вы решили купить фрезерный станок для серийного оборудования, то стоит рассмотреть нестандартный размер стола, который позволяет разместить сразу несколько листов материала на рабочей поверхности. Одновременная обработка сразу нескольких заготовок позволит увеличить мощности производства.

Для фиксации заготовки на рабочей поверхности можно использовать механическое крепление (встроенные в станок Т-образные пазы с крепежными болтами). Для листовых, тонких и крупных материалов хорошо подходит вакуумный прижим, который можно заказать отдельно.

Мощность шпинделя

При выборе шпинделя нужно учитывать материал заготовки. Чем он плотнее, тем больше оборотов шпинделя потребуется для обработки. Для того, чтобы двигатель мог выдержать большие нагрузки на протяжении длительного периода времени, нужно особенно внимательно подойти к его выбору. Можно руководствоваться простым правилом: чем больше мощность шпинделя, тем лучше. Шпиндель, имеющий мощность свыше 1,5 кВт, позволяет производить обработку практически любых материалов.

При выборе станка стоит обращать внимание на базовую комплектацию, а также на дополнительные опции, которые может в случае необходимости предложить производитель. От качества комплектующих во многом зависят эксплуатационные характеристики оборудования

2 Лазерные фрезерно гравировальные станки

Одним из самых удобных в использовании при резке и гравировке материала является лазерный станок. Такое устройство имеет ряд преимуществ перед обычными станками с механическим воздействием на обрабатываемую деталь.

2.1 Принцип работы

После того как заготовка закрепляется на рабочем столе станка, происходит ее обработка (резка, гравировка) по заранее определенной схеме или программе на станках с ЧПУ.

Процесс гравировки по заранее заданной программе

Воздействие на материал производится лазерным лучом, имеющим очень высокую температуру, который прожигает насквозь или на определенную глубину заготовку.

Движение лазерной головки происходит в двух направлениях — продольном и поперечном с возможностью подъема/опускания по вертикали. Различные модификации имеют несколько вариантов перемещения лазерной головки:

• вертикальном (в любом типе);
• горизонтальном — продольно столу и поперечно по направляющим, которые находятся над ним;
• горизонтальном — поперечно столу, а продольно передвигается сам стол;
• горизонтальном — и поперечно и продольно передвигается только стол.

2.2 Разновидности лазерных головок

Твердотельная головка — разогрев происходит при помощи высоковольтных разрядных ламп, которые могут генерировать импульсную или постоянную энергию.

Лазерная головка гравировально-фрезеровочного станка

Головка с диодной накачкой — в ней, вместо разрядных ламп, используются светодиоды высокой мощности.

СО2 лазерная головка — наиболее используемая, так как позволяет работать практически с любым материалом.

2.3 Удобство использования

При работе такого станка, не нужно выполнять своими руками никакую ручную работу. Оператору необходимо лишь следить за выполнением заданной программы, и своевременно менять заготовки, убирая готовые детали своими руками.

При обработке материала лазером, отходов обработки практически не возникает. Использование предварительного планирования раскроя плоских поверхностей позволяет по максимуму использовать всю площадь заготовки, что также, удобно и экономно.

2.4 Достоинства

К таковым, в первую очередь, относится отсутствие механического воздействия на деталь, что позволяет проводить ее обработку своими руками с очень высокой точностью.

Гравировка или раскрой могут иметь абсолютно любую конфигурацию по готовому изделию. Буквы, узоры, изображения будут иметь вид четкого, хорошо просматривающегося рисунка, а при вырезании плоских конфигураций ограничений в сложности кривизны линии реза просто отсутствуют.

Присутствует экономный расход материала для будущих изделий за счет того, что однотипные фрагменты на большой поверхности можно расположить в оптимальном порядке при помощи специальных программ.

Поверхность изделия после лазерной резки не требует дополнительной обработки

Небольшой вес и скромные габариты станка, позволяют размещать оборудование без использования больших производственных площадей и специально подготовленного фундамента.

2.5 Универсальность

Такое оборудование позволяет производить обработку практически любого материала, начиная от мягких структур, таких как поролон или ткань, и заканчивая трудно поддающимися обработке металлами, таких как нержавейка.

При смене режимов работы, в зависимости от обрабатываемого материала, оборудование не требует проводить особых наладочных и тестовых процессов своими руками. Достаточно программно внести изменения и настольныи станок sd 3025 сделает перенастройку самостоятельно.

Какие преимущества имеют мини станки с ЧПУ по дереву для домашней мастерской?

Мини станки занимают небольшую площадь, их можно разместить даже на балконе дома. Они отлично подходят для выполнения резьбы, изготовления деревянных изделий на заказ.

Оборудование характеризуется:

• простотой использования;
• высокой производительностью;
• несложным обслуживанием;
• оснащенностью функцией безопасности;
• экономичностью, поскольку работает от однофазной сети.

Кроме этих плюсов, можно отметить бесшумность работы, небольшую массу (в любое время можно одному переставлять при необходимости с места на место), бюджетную стоимость.

Все эти достоинства этого оборудования еще раз доказывают, что иметь мини фрезерные станки с ЧПУ по дереву для домашней мастерской актуально подходят для малого и среднего бизнеса.

Какими возможностями обладают мини станки с ЧПУ для дома?

Мини станки фрезерные с ЧПУ – оборудование, необходимое для открытия малого бизнеса. Благодаря компактности мини- станков, можно организовать рабочее место в гараже, даже на балконе! У многих есть своя домашняя мастерская, это идеальный вариант для размещения такого полезного оборудования. Таким станкам специального рабочего стола для установки или бетонного основания помещения не потребуется.

С помощью настольного станка можно выполнить фигурную резку, гравировку, изготовить мелкие высокоточные детали сложной криволинейной формы.

Настольные фрезеры с ЧПУ могут обрабатывать любые популярные материалы:

• древесину, акрил и пластик, гипс и воск;
• цветные металлы, такие, как медь, алюминий, латунь.

Мини фрезерный станок с ЧПУ по дереву для домашней мастерской

Самыми доступными и популярными материалами для обработки считаются древесина и металл.
Фрезерный станок с ЧПУ по дереву относится к новому поколению современных станков для обработки древесины, характеризует его высокая производительность с многофункциональностью.

Мини фрезерный станок с ЧПУ – отличный вариант для дома, успешно применяется в таких сферах:

• строительстве;
• дизайне интерьеров;
• мебельном производстве, столярном деле.

Мини оборудование помогает создавать резные фигуры из деревянного материала, мебель из таких материалов, как МДФ, ОСП и фанеры.

С помощью настольного фрезерного станка с ЧПУ возможно изготовление декоративных элементов лестниц, балясин, дверей, решеток, деревянных икон, картин, барельефов, подарочных шкатулок и различных памятных сувениров.

Таким образом, можно запустить домашнее производство деревянной продукции, хобби превратить в успешный бизнес. Ведь деревянные изделия всегда востребованы.

Описание конструкции

Существует много видов фрезерных ЧПУ станков для работы с древесиной. Они отличаются друг от друга, но схожи по строению.

Основные детали – станина, суппорты, фрезерный стол, шпиндель, режущий инструмент. В некоторых аппаратах присутствует дополнительная комплектация, главной частью которой является каретка. Она позволяет работать под разными углами.

Описание деталей:

1. Фрезерный стол – основа конструкции, рабочая площадь
2. Суппорты – используются для закрепления рабочих инструментов.
3. Станина – скрепляет детали конструкции.
4. Шпиндель – устройство закрепляющее обрабатываемую заготовку при работе. Вращает заготовку при работе. Чем выше скорость вращение, тем выше качество изделий.
5. Режущий инструмент – используется для обработки материала.

Режущие инструменты отличаются в каждом виде оборудования. В основном используются ножи, диски, фрезы и сверла.

Ещё одна деталь: если вы приобретаете агрегат для проведения высокоточной обработки, то обратите внимание на шпиндель. Скорость вращения напрямую влияет на точность обработки

Ещё одним преимуществом фрезерных ЧПУ станков является безопасность. Инструменты имеют безопасное строение и расположение.

Какими дополнительными возможностями обладают станки?

Удобное применение оборудования обеспечивается не только наличием большого количества функций, необходимых непосредственно для работы с деталями, так и дополнительных возможностей, которые делают работу станка более эффективной и бесперебойной:

1. Стабилизатор напряжения промышленного типа предназначаются для защиты от повышенных нагрузок при перенапряжении электросети и перегрева;
2. Специальное программное обеспечение с уникальным набором рабочих инструментов, которые требуются для тщательной обработки исходного материала и моделирования нужных изделий. Возможность самостоятельно задавать и регулировать числовое значение параметров позволяет в короткий срок изготавливать 2D или 3D-продукцию разных размеров.

Именно гибкость в эксплуатации, а также многофункциональность делают станок с ЧПУ незаменимым как на небольших, так и на крупных предприятиях, специализирующихся на производстве деревянной продукции.

Техника безопасности при работе с фрезером ЧПУ

При работе с техническим оборудованием придерживайтесь определенных правил. Это связано не только с эффективностью работы, но и с безопасностью.

Работа с техническим оборудованием опасна, а соблюдение техники безопасности снижает риск причинения вреда здоровью.

Правила ТБ:

1. Приступать к работе только в специальной униформе. Оператору ЧПУ станка потребуется прикасаться к острым предметам. Прикосновение голыми руками повышает риск появления колотых и режущих ран.
2. Рабочее пространство должно быть в 2 раза больше, чем размер станка. Это нужно для отдаления от рабочего места при критических ситуациях.
3. Огнеустойчивость стен, пола и потолка. Снижает риск возникновения пожара.
4. Пол должен быть ровным. Требуется для надежного закрепления аппарата.
5. Наличие хорошего освещения.

Дополнительные приспособления

Естественно, производители такого оборудования стараются внедрять автоматику практически на всех этапах выполнения работ. К примеру, система АТС позволяет максимально быстро сменить режущие элементы автоматически, без участия оператора.

Для выполнения объемной резки эта функция позволяет увеличить скорость работы над изделием. Вот такие объемные картины предполагают использование сразу нескольких насадок для резки.

Среди дополнительных элементов широко используются защитные устройства для направляющих, автоматическая подача смазывающих и охлаждающих жидкостей.

Что представляют собой фрезерное оборудование?

Фрезерно-гравировальный станок по дереву состоит из следующих элементов:

• Станины на массивном основании-платформе;
• Опорной консоли;
• Рабочей поверхности с направляющими, где устанавливаются заготовки для резьбы;
• Шпинделей – металлических валов, на которых закрепляются фрезы;
• Электрического привода;
• Блока управления (ЧПУ);
• Специальных инструментов — фрез – насадок, которые и режут древесину.

В зависимости от положения рабочей поверхности и шпинделей фрезерно-гравировальный станок по дереву относится к одному из основных классов.

1. Универсальные — имеют поворотный рабочий стол.
2. Горизонтально-фрезерные. Шпиндель расположен «лежа».
3. Широкоуниверсальные — имеют дополнительные головки.
4. Вертикально-фрезерные. Положение шпинделя — «стоя».
5. Широкоуниверсальные инструментальные. Основной стол закреплен вертикально, а шпиндельные узлы двигаются в поперечном направлении.
6. Бесконсольные. Стол и салазки передвигаются по направляющим станины, которая установлена на фундаментальную платформу.

Как работает гравировальный фрезер?

Деревянная заготовка прочно закрепляется на столе, а при необходимости перемещается по направляющим салазкам. Вращающаяся фреза, которую поддерживает специальный хобот, обрабатывает дерево, вытачивая нужную конфигурацию. Гравирование подразумевает нанесение надписи, рисунка или орнамента на поверхность детали

Важно, что главное движение — вращение фрезы, а перемещение закрепленной заготовки — подающее

Рассматриваемые машины могут обрабатывать как плоскостные заготовки, так и объемные детали. Для изготовления трехмерных изделий из дерева предназначены фрезерно-гравировальные 3D станки с ЧПУ.

Видео о работе станков

Некоторые модели станков можно доукомплектовать различными приспособлениями в зависимости от производственных задач. Например, дополнив конструкцию фрезерно-гравировального станка по дереву поворотной осью, можно фрезеровать тела вращения. Вторая режущая головка (электрошпиндель) позволить одновременно обрабатывать две одинаковые детали. Серводвигатель увеличит мощность и точность работы – а, следовательно, и производительность. Увеличение винтового хода по оси Z необходимо для фрезеровки на радиусных формах. Система аспирации, как пылесос, будет всасывать стружку, пыль и древесные отходы. На фрезерно-гравировальный станок по дереву можно дополнительно установить систему порционной смазки, которая автоматически смазывает направляющие и ШВП.

Видео самодельного оборудования

Выбирая фрезер, обратите внимание!

От жесткости и массы основания зависят стабильность и виброустойчивость функциональной части фрезерно-гравировального станка по дереву, а, значит, и точность обработки деталей. Поэтому производители часто делают станины из чугуна и подобных тяжелых сплавов. Основное правило: чем жестче – тем лучше.

Желательно, чтобы площадь рабочей зоны позволяла обрабатывать деталь единоразово, за одну установку. Чем меньше раз надо менять положение заготовки — тем выше общая скорость работы.

Шпиндель фрезерно-гравировального станка должен быть жестко закреплен и иметь не менее трех подшипников, которые препятствуют вибрации фрезы.

Направляющие и шариково-винтовые передачи должны быть с преднатягом.

Все координаты фрезерно-гравировального станка по дереву — строго перпендикулярны и параллельны.

Неподвижно крепить заготовку можно как с помощью ручных прихватов, так и специальными присосками или на вакуумном столе.

Однофазный или трехфазный. Если станок работает от 220 В, то нет необходимости в производственном помещении с трехфазной электросетью. Фрезер можно поставить и в небольшой бытовой мастерской с однофазной разводкой.

Для работы на фрезерно-гравировальном станке по дереву более удобно программное обеспечение с русским интерфейсом.

Чем обусловлена цена?

Стоимость и срок окупаемости фрезерно-гравировальных станков с ЧПУ для обработки дерева напрямую зависит от нескольких факторов:

• размера рабочей поверхности;
• количества настраиваемых параметров работы;
• конструкции и типа направляющих;
• материала опорной станины;
• способа крепления заготовки: механического или вакуумного;
• качества исполнения шпинделя и количества подшипников;
• количества посредников в цепочке завод — конечный потребитель.

Каждый дополнительная функция увеличивает стоимость фрезерно-гравировального станка по дереву. Для избежания излишних трат надо точно определиться, какие именно работы будут выполняться на станке.

Особенности конструкции

Станки для фрезеровки деревянных деталей – универсальные устройства. Их широкое применение в современной промышленности обуславливается, прежде всего, многофункциональностью. Ведь с их помощью можно выполнять следующие задачи:

1. Осуществление поперечного строгания различных пород дерева, вне зависимости от их твердости, а также других особенностей обрабатываемых материалов;
2. Вырезание разных деталей, которые имеют поверхность сложной формы, включая и криволинейные плоскости. Благодаря усовершенствованным технологиям они получаются максимально ровными, гладкими и с точными размерами.

Пользователи могут самостоятельно осуществлять выборку любых элементов:

• Шпунта;
• Паза;
• Калевки;
• Гребня;
• Шлица;
• Фальца.

Стандартная конструкция прибора состоит из нескольких элементов:

1. Рабочий стол разных размеров – можно подобрать наиболее подходящие параметры в зависимости от условий работы;
2. Мощное и достаточно тяжелое основание, которое обеспечивает хорошую устойчивость во время эксплуатации оборудования;
3. Острый режущий инструмент, ровно разрезающий массивы дерева;
4. Вставной шпиндель – требуется для изготовления сложных 3D-изделий;
5. Шпиндель-вал;
6. Передний электрический тормоз для обеспечения безопасной работы с таким станком;
7. Блок программного управления – обязательная составляющая оборудования с ЧПУ. Производители прилагают к нему диск с программным обеспечением, а также специальные шнуры с разъемами соответствующих параметров.

Принцип работы мини фрезерных станков

Работа на мини фрезерном станке не вызывает сложности, с ЧПУ может справиться любой, кто имеет дело с компьютером. Перед началом работы на данном оборудовании оператору надо правильно закрепить заготовку, а потом загрузить и запустить программу по компьютеру. После всех манипуляций выполнение всех операций происходит в автоматическом режиме без участия оператора.

С мини станками с ЧПУ для домашнего производства пользователи без особого труда смогут спроектировать любое изделие из металла или дерева, потом изготовить его. Раньше у мастеров уходило много времени и усилий на изготовление вручную резных предметов из дерева, а сейчас с помощью фрезерных станков процесс намного облегчается.

Если человек приобрел оборудование с ЧПУ для фрезеровки, то должен разбираться в вопросах программного обеспечения, научиться работать с ЧПУ устройством. Тогда он сможет по программе создавать чертежи и моделировать объемные изделия из разных материалов.

Настольные мини ЧПУ – это оборудование, управляемое компьютером при помощи специальной программы или DSP контроллера, оснащенное числовым программным управлением. Они обладают способностью производить изделия из разных материалов:

• пластика и оргстекла;
• металла и композита;
• дерева и акрила.

Такие фрезерные станки отличаются многофункциональностью и универсальностью, так как не понадобятся операции на долбежных, сверлильных, гравировальных станках.
