Фрезы по металлу для дрели: конструкции насадок для фрезерования и изготовление самодельного инструмента

Назначение ручного фрезера

В качестве примера можно рассмотреть машину фрезерную ДИОЛД МЭФ — 1.1.

Довольно портативный и многофункциональный инструмент, служит для обработки различных пиломатериалов. Большинство опытных столяров знают, что фрезер может заменить и ручной лобзик, рубанок, церкулярку. С его помощью легко можно установить петли на входную или межкомнатную дверь, вставить внутренний замок, а также изготавливать рамки для картин, делать различные рисунки.

Для более глобального использования инструмента необходимо ознакомиться с классификацией фрез. У каждого режущего элемента существует диаметр хвостовика

На это стоит обратить особое внимание при покупке. У ручного фрезера существуют различные диаметры цанг для хвостовика, который может быть как короткий, так и длинный

Одним из самых распространенных являются 6, 12, 8, чего вполне хватит для домашней мастерской. Необходимо помнить, чем больше цанга, тем больше можно вставить в нее фрезу, что скажется на диаметре обработки заготовки. У фрезера этой модели стоит цанга 8 мм.

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

  • подошва;
  • стойка;
  • косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Конструкция инструментов

Каждый из типов фрез по металлу для дрели, описанных выше, отличается особенностями конструктивного исполнения. Большим разнообразием с этой точки зрения обладают фрезы концевого типа, однако инструменты других категорий тоже выпускаются с режущими зубьями различной формы и конструкции.

Режущие зубья

Это основные элементы конструкции фрезы по металлу, за счет характеристик которых и обеспечивается ее способность выполнять обработку металлических изделий. По конфигурации режущих зубьев фрезы могут быть остроконечными и затылованными. Фрезы, зубья которых сформированы плоскими передней и задней поверхностями (остроконечные), имеют один большой недостаток: их переточка выполняется по задней поверхности, что приводит к изменению геометрических параметров зуба. По этой причине фрезы с остроконечными зубьями не могут часто подвергаться такой процедуре.

Слева фрезы с крупными зубьями для грубой обработки мягких металлов. Справа фрезы с мелкой насечкой для тонкого снятия заусенцев с твердых металлических поверхностей

У фрез затылованного типа плоской является только передняя поверхность режущих зубьев, по которой и выполняется переточка. Благодаря такой конструктивной особенности фрезы данного типа можно перетачивать неоднократно, не переживая за то, что их геометрические параметры изменятся в процессе выполнения такой процедуры.

Цельные и сборные инструменты

Фрезы по металлу, используемые для комплектации электрической дрели, могут производиться в цельном или сборном варианте. В первом случае их делают из одной металлической заготовки. Соответственно, их тело и режущая часть выполнены из стали одной марки. Такой подход к изготовлению фрез позволяет снизить их себестоимость, но отражается на их эксплуатационных характеристиках.

На стержни этих фрез можно закрепить шаровидные или сферические головки

Тело сборной фрезы выполняется из недорогих марок стали, а в качестве режущих элементов используются твердосплавные пластины, которые фиксируются на корпусе при помощи пайки. Несмотря на то, что стоимость сборных фрез выше, чем цельных, их приобретение является оправданным шагом во многих ситуациях, так как они отличаются более длительным эксплуатационным сроком и позволяют выполнять обработку с более высокой производительностью и точностью.

Устройство и принцип работы инструмента

Из всех видов инструментов для обработки металла фрезы представляют самую большую и разнообразную группу. Их конструкция и принцип работы отличается от всех остальных резцов и сверл. Инструмент, закрепленный на шпинделе, вращается. Деталь перемещается относительно него поступательно по трем осям и под углом в любом направлении. Острые кромки и пластины снимают стружку. В результате на заготовке:

  • обрабатываются плоскости;
  • зачищаются и делаются фигурные торцы;
  • вырезаются шпоночные пазы;
  • делаются прорези;
  • отрезаются части проката и детали;
  • снимаются фаски;
  • нарезаются зубья и шлицы;
  • делаются т-образные и фигурные пазы;
  • сверлятся и растачиваются отверстия.

Фреза относится к многорезцовым инструментам и состоит из корпуса, на котором расположены режущие кромки. Для крепления в патрон имеется конусный или цилиндрический хвостовик. На оправке деталь крепится шайбами, надевая для вращения пазом на выступ. Она может иметь для фрезеровки по металлу вставные пластины и режущие кромки, заточенные из цельной заготовки.

Для шлифовки и полировки

Одними из наиболее востребованных насадок являются приспособления для шлифовки и полировки поверхностей металлических и деревянных изделий. Они заметно отличаются между собой по исполнению и назначению.

Тарелочные

Являются практически полным аналогом шлифовальных тарелок, которые используются в электрических шлифмашинках. Единственное отличие – вместо присоединительной резьбы имеют штырь, который зажимается в патрон. Собственно, в случае необходимости для дрели можно использовать рабочую часть шлифовальной машинки, предварительно вкрутив в нее обычный болт.

Материал, из которого изготавливается данная насадка, может быть любым. Существуют металлические модели, пластиковые, часто встречаются резиновые. Последние точно повторяют контуры обрабатываемой детали, создавая идеально ровную поверхность. Режущая часть данной насадки – наждачная бумага. Она продается в виде готовых дисков, имеющих специальное покрытие, предотвращающее проскальзывание.

Чашечные

Насадки чашечного типа применяют для черновой обработки заготовки. С их помощью удаляют старое лакокрасочное покрытие с дерева, снимают окалину с металла, удаляют ржавчину. Конструктивно это корпус в форме чаши, внутри которого уложена жесткая щетина из пружинистой проволоки. На дне чашки имеется штырь для фиксации в патроне дрели.

Дисковые и веерные

Дисковые насадки имеют устройство, подобное чашечным. Единственное различие состоит в том, что щетка не ограничена размерами корпуса, а напротив, выходит из него, образуя своеобразное колючее «солнышко»

Насадка удобна для обработки больших поверхностей, но требует осторожности во время работы – одного непродуманного движения достаточно, чтобы испортить изделие, а возможно, и получить травму

Похожую конструкцию имеют веерные насадки. Их рабочая часть – лепестки из наждачного материала на матерчатой основе. Данной насадкой удобно работать с алюминиевыми деталями, очищать литые заготовки от шлака.

Барабанные или цилиндрические

Насадки, имеющие форму цилиндра, снаружи которого закреплен абразивный материал (наждачная бумага), предназначены для обработки внутренних поверхностей цилиндрических отверстий. Чаще всего изготавливаются из металла или резины. Подбирая зернистость шкурки данным приспособлением, можно обрабатывать самые различные материалы, от дерева до металла и стекла.

Насадки для полировки

Завершающей фазой обработки изделия является его полировка. Полируют детали, прошедшие фрезеровку и покрытые лаком. Данная процедура выполняется с помощью специальных паст, которые наносят на мягкую подвижную поверхность. В качестве таковой может использоваться войлок, кожа, поролон или ткань. Конструктивно данная насадка – диск из мягкого материала, в центре которого установлен штырь для крепления в патроне.

Требования к дрели

Под фрезерованием понимается обработка предмета фрезой, она стоит в корпусе двигателя. Мастер управляет рабочими процессами, он регулирует скорость оборотов и глубину проникновения в заготовку. При работе на фрезерном станке двигается обрабатываемая часть.

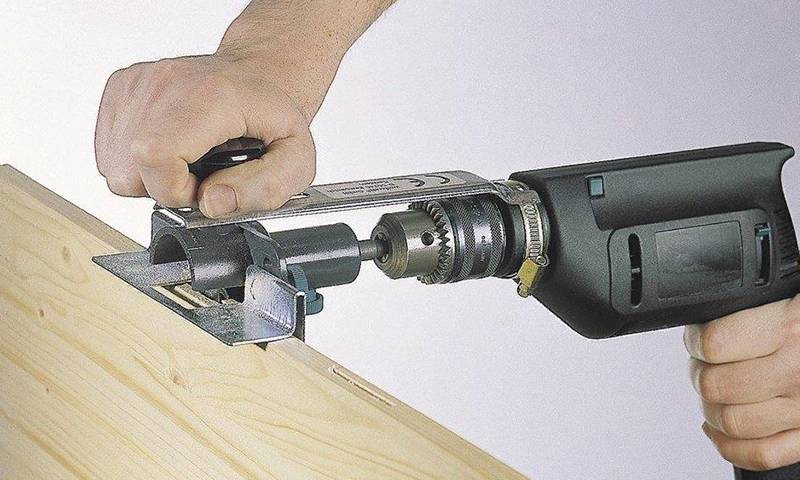

Электродрель с насадками

Когда используют дрель, перемещают само устройство, которое должно подходить для фрезеровки. От этих операций требуется большая точность, где основное усилие приходится на привод.

Если в мастерской планируется выполнять небольшие фрезерные работы, которые не обещают серьезных нагрузок, подойдет обычный электроприбор.

Принцип работы такого инструмента основан на скорости движения вала, а обеспечивает её двигатель. От функциональной части передается нагрузка на установленный исполнительный механизм — сверло или фрезу.

Элементы оснастки

Это элементы оснастки, им предстоит выполнять конкретные действия с материалом:

  • углубленную выборку;
  • контурную выемку;
  • вырезку пазов или уступов.

Режущий элемент устанавливают с учетом:

  • мощности силового агрегата;
  • способов управления;
  • марки дрели;
  • центра тяжести.

Только на большой скорости можно чисто обработать предмет. На специальном станке достигают в среднем 25000 об/мин. У самой высоко оборотистой дрели такой показатель равен 4500 единиц. Ни на одной модели нельзя добиться такого же качества как на производственном фрезере, но она не всегда нужна в домашней мастерской и даже на строительной площадке. От ручного электрического инструмента, который передает вращательные движения оснастке требуется соблюдение условий:

  • вращение вала с минимальной скоростью 1500 об/мин., желательно чтобы обороты регулировались;
  • мощность механики с запасом прочности, так как фрезерование происходит с большими боковыми нагрузками;
  • установку патрона, который обеспечит надежный захват хвостовика.

Если фрезеровать дрелью в не том положении, неправильно направить силы сопротивления:

  • изменится вектор нагрузки, который выведет редуктор из рабочего состояния при дополнительном давлении на материал;
  • двигателю понадобится частое отключение, чтобы избежать перегрев;
  • якорь деформируется;
  • патрон не выдержит влияния чрезмерных усилий.

Чтобы вырезать в заготовках профильные выемки с разными углублениями, выборкой или желобами, нужно подобрать не только дрель, но и режущую часть в соответствии с конфигурацией и шириной.

Каким типом фрез обрабатывают металлические детали

В зависимости от насадки материал может быть обработан:

  • металлический;
  • бетонный;
  • пластиковый;
  • деревянный.

Чем тверже предмет, тем жестче должен быть режущий элемент. В производстве их разделяют по назначению:

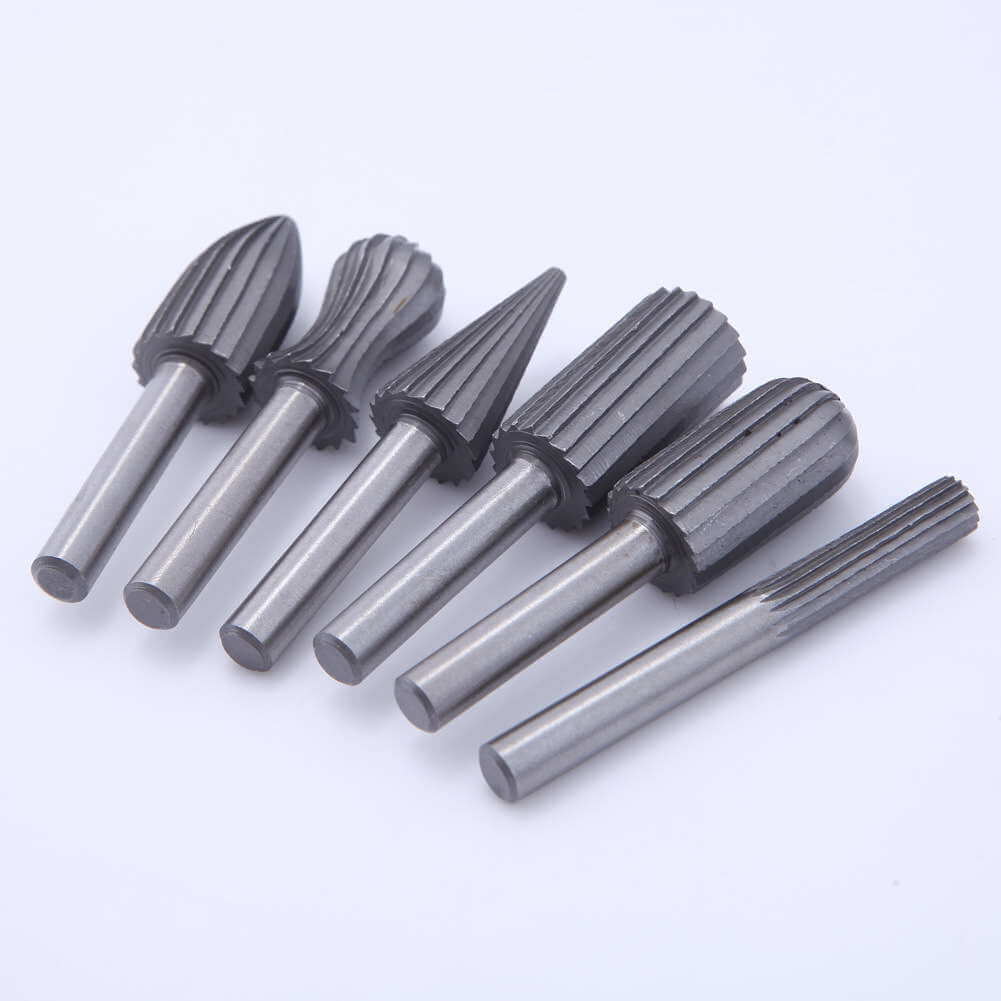

Шарошки

1.Шарошками зачищают поверхность, снимают покрасочный слой, облицовку, такой комплект можно увидеть среди инструментов гравера или на бормашине у стоматолога.

Зенковки

2.Зенковками выполняют грубую работу, вырезают пазы, расширяют отверстия.

Фреза может быть разной по форме. Раньше их вид напоминал ягоду на тонком ростке с широким рабочим участком. С развитием технологий расширился фронт работ, возникла необходимость в разных конструкциях.

Когда появились обновленные модификации, их разновидности разделили по типу и назначению.

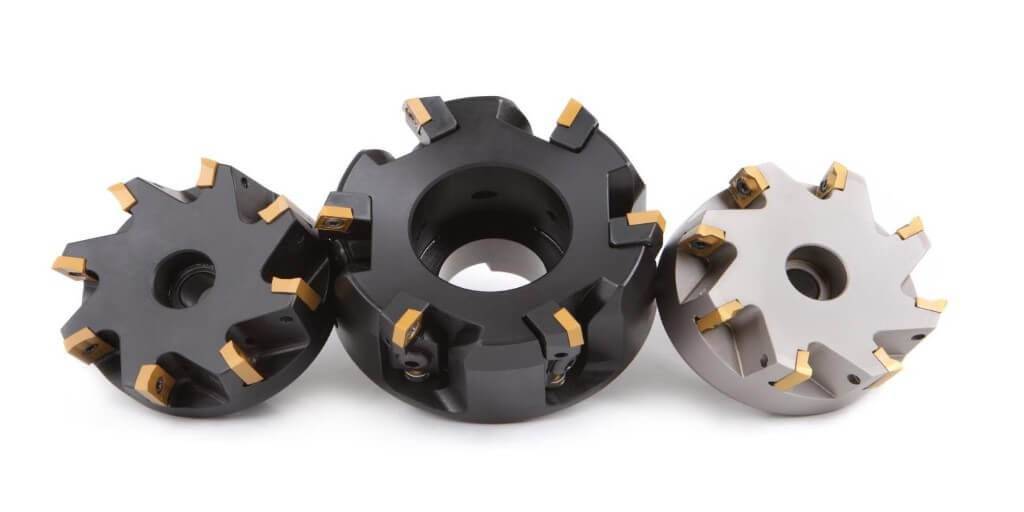

Торцевые

У торцевых на основании есть режущие лезвия с вертикальным расположением, которые снимают металлическую стружку, обтачивают плоские участки.

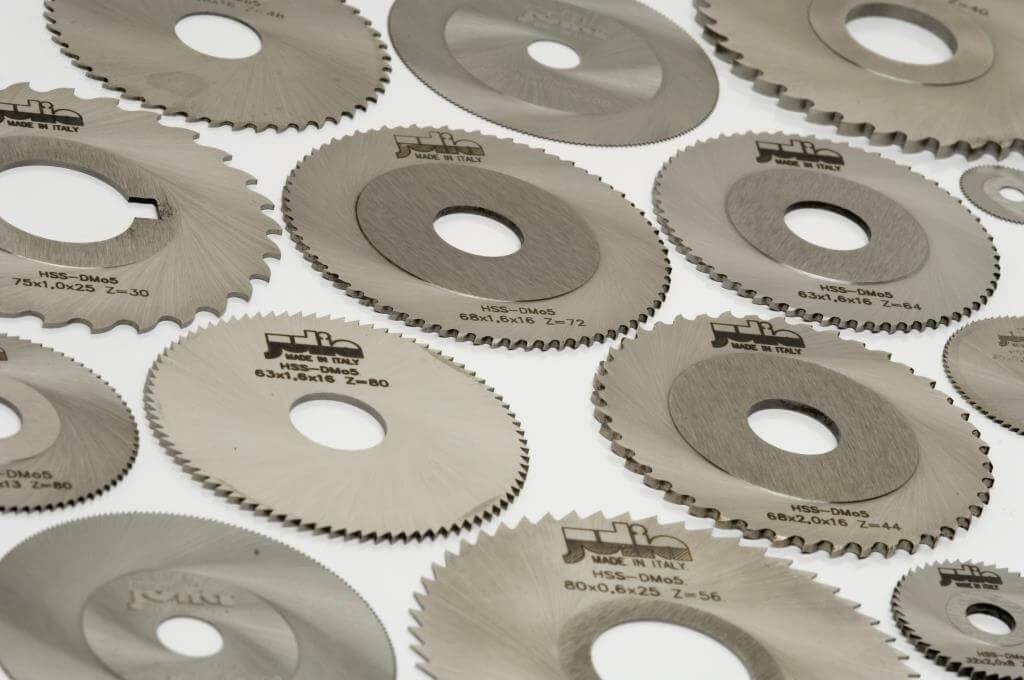

Дисковая фреза

Дисковая фреза создана с вращением по горизонтальной оси и резцами, установленными на цилиндре, они выполняют резку канавок или пазов.

Цилиндрические лезвия

Цилиндрическими лезвиями избавляются от лишнего металла в разном рабочем положении по прямой или винтовой режущей кромке.

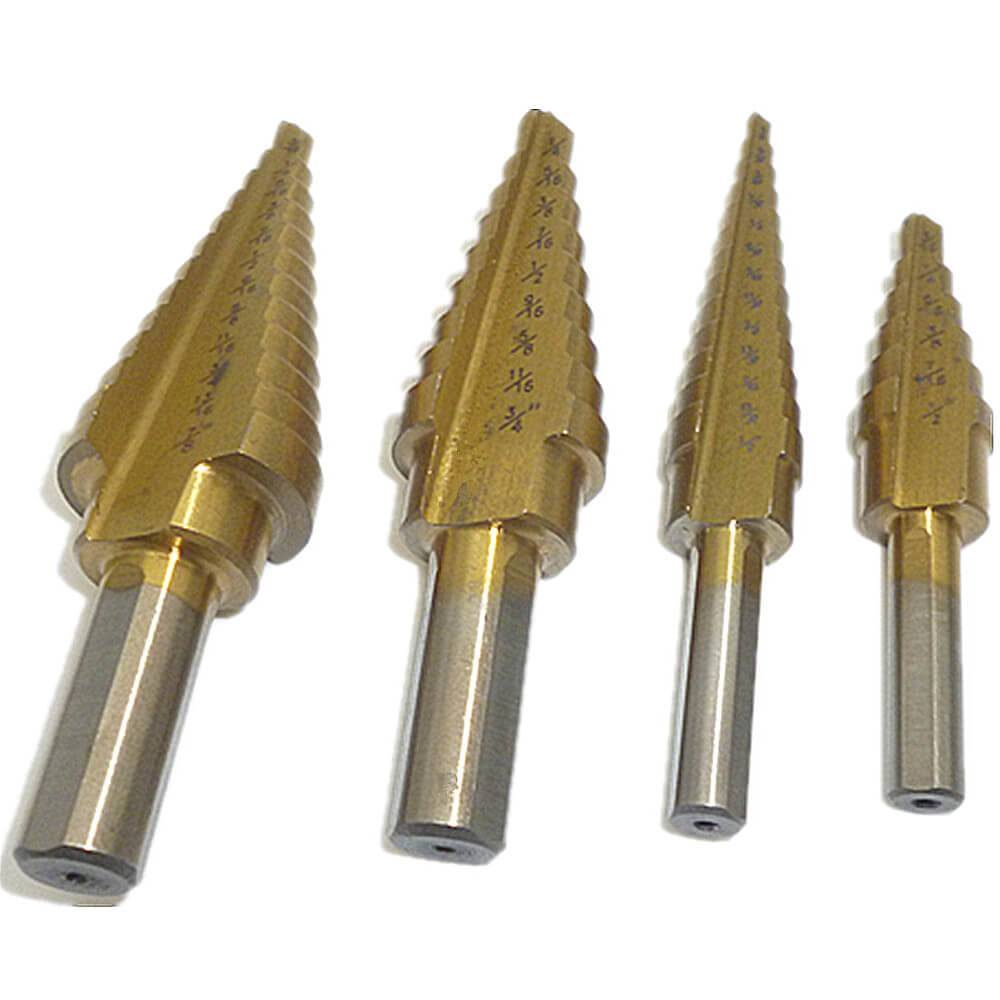

Конусная фреза

Конусная фреза удобна для вырезки различных по глубине борозд, проходов, контуров на перпендикулярных плоскостях.

Действия могут происходить с главной режущей кромкой, которая расположена с боку фрезы или со вспомогательной торцовой частью. По этим сторонам находятся зубцы. Такой конический элемент назвали по форме геометрической фигуры. Фреза похожа на конус, широкая часть которого плавно переходит в суженный конец.

Фасонный резец

Для получения разных профилей применяют фасонный резец с продолговатой формой.

Лезвия со сверлом

Есть лезвия, которые совместили со сверлом. Ими сверлят маленькие полые пространства, формируют стенки с небольшой толщиной.

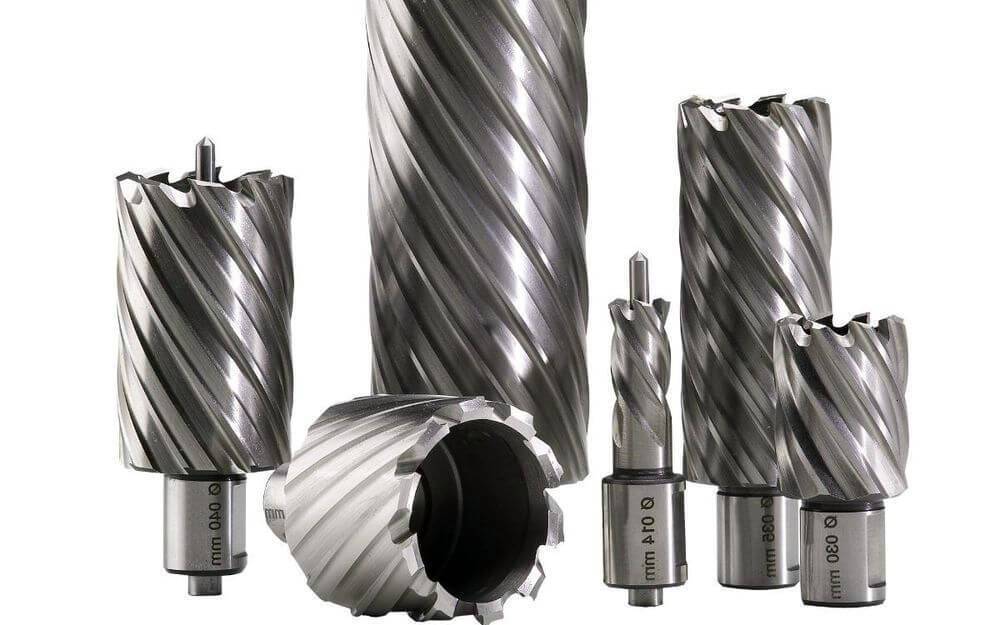

Корончатое сверло

Корончатым сверлом прорезают большие сквозные участки.

Фасонный резец

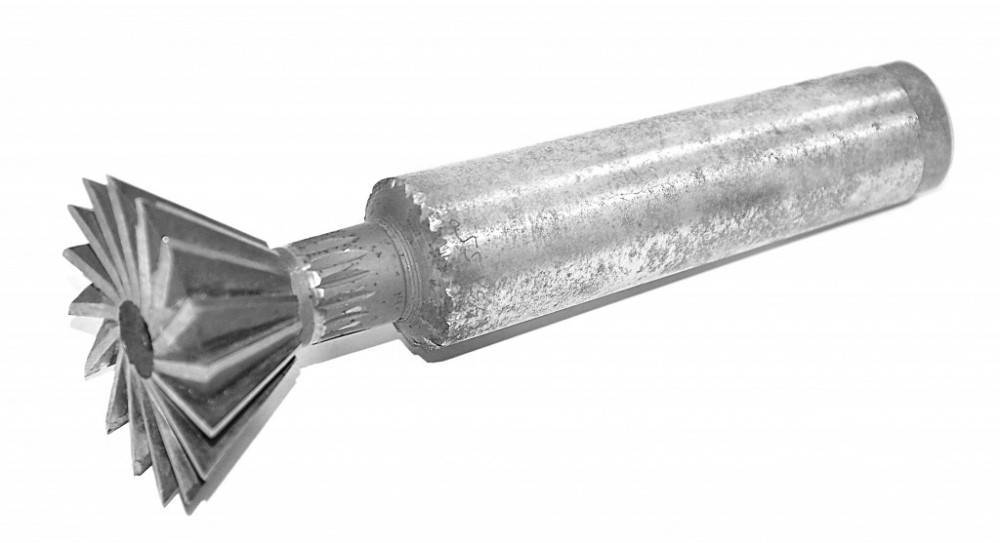

Угловой фрезой

Угловой фрезой, самой сложной по устройству, работают с наклонными поверхностями, вырезают угловой паз.

У фрезеровщика профессионала, как и у мастера в домашней мастерской, всегда есть весь набор режущих инструментов для выполнения различных по сложности задач.

Когда выбирают фрезу, прежде устанавливают:

  1. Назначение, диаметр основы. Ручная дрель не будет работать с насадкой для автоматического устройства.
  2. Конструкцию режущей кромки. Если зубья зафиксированы пайкой нужно проверить качество шва, чтобы кромка не отлетела в рабочем процессе.
  3. Уровень заточки режущих частей.
  4. Тип захвата в хвостовике.
  5. Марку материала насадки.

Чтобы подобрать хорошую фрезу нужно ориентироваться на известных зарубежных и российских производителей. У нас не все так плохо с качеством, но цена значительно ниже по сравнению с аналогичным иностранным продуктом.

Что нужно учитывать, если вы хотите превратить дрель во фрезер?

  • Подшипники вала рассчитаны только на продольную нагрузку, вдоль оси. Некоторые виды фрез подразумевают приложение поперечного усилия – это изнашивает механизмы дрели.
  • Обороты вала дрели, как правило, ниже оборотов фрезерного станка (иногда различие доходит до 10 раз). Поэтому высокоскоростные фрезы однозначно не подходят.
  • Режим охлаждения (точнее вентиляционные отверстия) могут быть не защищены от попадания стружки и опилок при фрезеровании.
  • Мотор не рассчитан на длительную работу (по причине перегрева), требуется периодически давать время на отдых (охлаждение).
  • Рукоятки дрели не приспособлены для точного позиционирования относительно обрабатываемой детали.

Кроме того, патроны у дрели и традиционного станка отличаются. Фреза должна быть очень прочно зафиксирована, иначе под нагрузкой возможно выпадение наконечника. Помимо риска получить травму, можно банально испортить заготовку.

Разумеется, дрель должна быть оснащена держателем, который зафиксирует ее на рабочем столе, или хотя бы направляющей.

Работать с фрезой, удерживая инструмент на весу руками, опасно.

Специальные и комбинированные фрезы

Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.

Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.

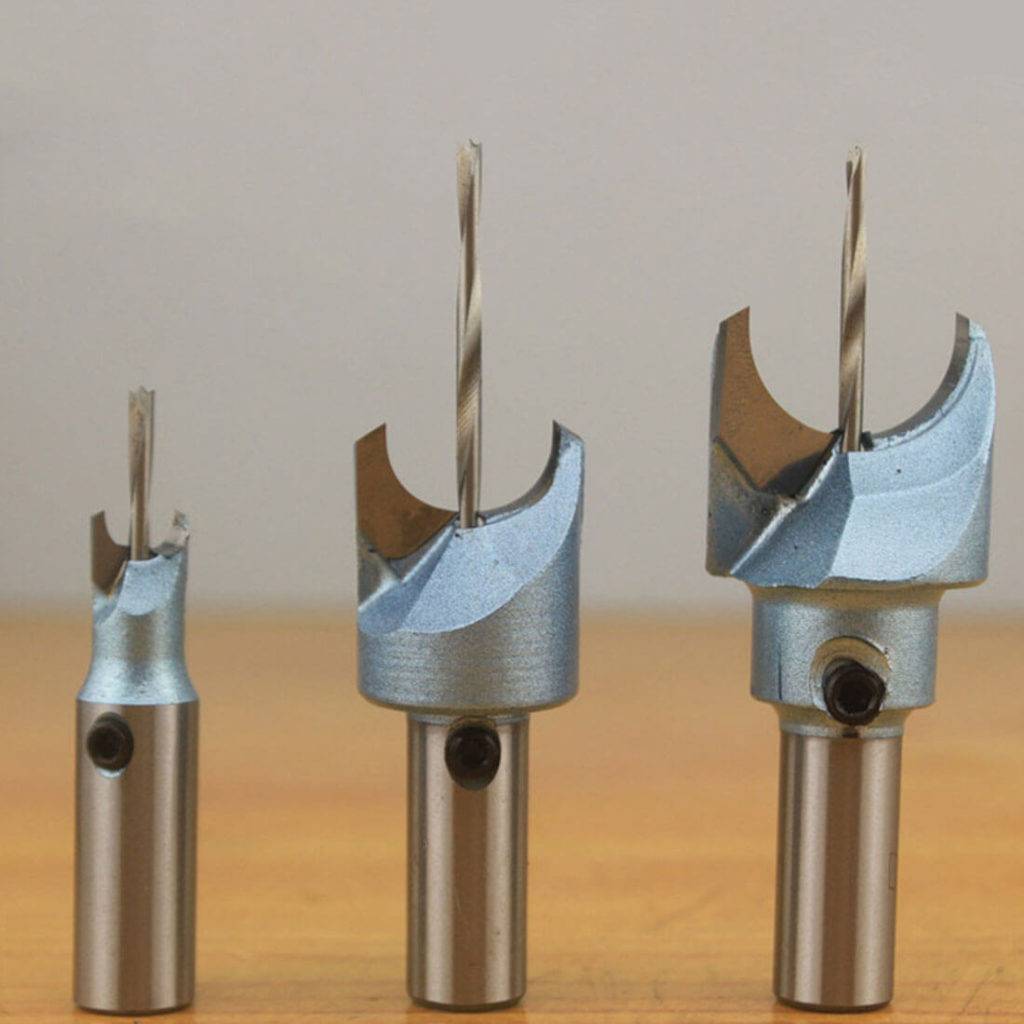

Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.

Преимущества и недостатки фрезера

Основное преимущество станка для фрезеровки электродрелью – не надо для выполнения единичных операций покупать дорогостоящий фрезер. На самодельном приспособлении легко сделать несколько пазов, обработать край полочки.

В электродрели сверло вставляется в патрон. При работе на самодельном фрезере надо пользоваться фрезой для дрели. В магазинах имеется большой выбор:

  • цилиндрические;
  • концевые;
  • торцевые;
  • угловые;
  • фигурные;
  • дисковые.

Все они имеют хвостовик и легко крепятся в патроне. Замена инструмента происходит быстро. Недостаток патрона в том, что он может открутиться во время работы, особенно при наличии вибрации инструмента. Надо постоянно проверять и затягивать крепление.

Перед тем, как сделать фрезер из дрели, следует определиться с объемом работы. Самодельный фрезер подходит для выполнения электродрелью домашних ремонтных работ, отдельных операций по обработке деревянных деталей. Фрезеровать дрелью длительное время и с большими нагрузками нельзя.

Основной недостаток фрезерного станка из дрели, малое число оборотов. При сверлении резание происходит по небольшой площади. Чистота при этом не нужна, древесина перерабатывается в стружку. На сверлильном инструменте максимальное вращение достигает 3000 об/мин. В то время как у самого легкого фрезера минимальное значение 4000 об/мин. Каждый специалист знает, что чистота обработки зависит от скорости вращения инструмента. Чем быстрее вращается фреза, тем красивее кромка и торец шпонки. После обработки на самодельном станке, обработанные места придется долго шкурить.

Двигатель на инструменте для сверловки значительно слабее фрезерного. Он рассчитан на непродолжительное включение. Долго работать на предельной мощности он не сможет. Во время  фрезеровки дрелью ее надо постоянно выключать, давать ей остыть.

Самодельный станок подойдет для разовых работ. Для постоянной фрезеровки дерева лучше приобрети фрезер.

Для чего предназначаются фрезы по металлу

Фреза — это режущая деталь, которая используется в паре с электроинструментом. В качестве электрического инструмента используется фрезер. Другое название фрез по металлу — борфрезы и шарошки. Главное назначение рассматриваемых насадок в том, чтобы в процессе механического воздействия получить в итоге детали необходимых размеров и форм.

Фрезой называется насадка, состоящая из двух основных частей — хвостовик и рабочая зона. Хвостовик нужен для присоединения насадки к фрезерному станку, а рабочая часть входит в непосредственный контакт с обрабатываемой заготовкой. Рабочая зона оснащена острыми зубьями, посредством которых осуществляется снятие слоя металла с обрабатываемой заготовки.

Форма рабочей части влияет на результат, поэтому производители выпускают фрезы по металлу разных видов. На виды насадки классифицируются по внешнему виду и назначению. Применяются они в следующих сферах:

  1. Автомобилестроение и машиностроение — служат для изготовления разных отверстий, канавок и прочих углублений в составных деталях и механизмах будущих автомобилей
  2. Производство разного оборудования и инструментов
  3. Энергетика и строительство
  4. Производство судов
  5. Железнодорожный транспорт

В хозяйстве фрезы по металлу востребованы крайне редко, но при необходимости их использования, всегда можно применить шарошку для дрели.

Фрезами можно не только получать разного вида отверстия и выемки в заготовках, но еще и осуществлять зачистку сварочных швов, увеличивать имеющиеся отверстия, ровнять края, зачищать поверхности в труднодоступных местах. Особой популярностью такие насадки пользуются не только в промышленности, но еще и среди мастеров, занимающихся изготовлением разных металлоконструкций.

Это интересно! Фрезы не предназначены для применения с дрелями и шуруповертами, но многие их активно используют не по назначению. Главный недостаток применения фрез на дрели в том, что электродвигатель инструмента испытывает сильные боковые нагрузки, и при этом быстро выходит из строя. Применять на дрели можно насадки с цилиндрическим типом хвостовика.

Конструкция

Борфреза по металлу для дрели представляет собой инструмент с режущими зубьями. Может производиться как из цельной заготовки, из нескольких частей, собираемых воедино. Цельные фрезы стоят сравнительно недорого, но не обладают достаточным качеством для длительного использования; они подходят для выполнения разовых операций. Сборные фрезы состоят из двух основных элементов: основа выполняется из стали недорогих марок, на основу пайкой фиксируются режущие элементы в виде пластин из твёрдых сплавов. Такой инструмент стоит дороже, но именно его предпочтительно выбирать для частого использования.

Режущие зубья могут быть либо остроконечными, либо затылованными. Остроконечные зубья формируются пересечением двумя плоских поверхностей. При повторной заточке обе этих поверхности необходимо подвергать обработке, что ведёт к изменению геометрических характеристик кромки. Из-за этого фрезы с остроконечными кромками нельзя часто перетачивать.

Параметры выбора

При выборе того или иного способа фрезерования дерева, в первую очередь следует обратить внимание на возможность установки фрезерной насадки на дрель. Для этого электроинструмент должен иметь цилиндрическую шейку, в продолжении которой установлен патрон

При отсутствии таковой, не рекомендуется использовать конкретную модель дрели для фрезерования. Если на специализированное приспособление для дрели, предназначенное для фрезерования, установлено, то можно выбирать фрезы. В первую очередь следует обратить внимание на вид работ. Фрезерный инструмент не является универсальным, поэтому для каждой операции потребуется своя модель оснастки. Диаметр хвостовика должен обеспечивать возможность зажима в конкретном патроне дрели. Не рекомендуется применять крупные фрезы, так как они могут потребовать значительной мощности шпинделя.

Также необходимо учесть режимы обработки. Многие инструменты для дерева требуют высокого числа оборотов, недостижимого для дрелей. Следует помнить, что любая электродрель не рассчитана на длительные нагрузки. Поэтому не рекомендуется прикладывать к ней большие усилия, и выполнять работы непрерывно, в течение длительного времени.

https://met-all.org/oborudovanie/prochee/freza-po-derevu-dlya-dreli.html https://mysku.ru/blog/ebay/52250.html https://moiinstrumentu.ru/freza-po-derevu-dlja-dreli-vidy-i-osobennosti-primenenija.html https://stankiexpert.ru/tehnologicheskaya-osnastka/instrument/freza-po-derevu-dlya-dreli.html

Насадки на дрель, стоит ли покупать

Чаще всего электродрель с насадками используется в случае отсутствия специального инструмента, а его покупка неоправданна. Например, не стоит покупать шлифовальную машинку, если требуется зачистить одну-единственную заготовку. Гораздо практичнее купить дрель с комплектом насадок и пользоваться ею как универсальным инструментом.

Нельзя не отметить, что выбор приспособлений для дрели очень широк. Они не ограничиваются простым инструментом для шлифовки и полировки. В случае необходимости дрель может взять на себя роль фрезера, шуруповерта, электролобзика, строительного миксера и даже ножниц по металлу.

Из недостатков данного инструмента можно упомянуть разве что небольшую эффективность электродрели при работе с некоторыми видами насадок, к примеру, шлифовать большую площадь гораздо легче полноценной шлифмашинкой. Тем не менее, учитывая доступную цену даже самых качественных насадок, набор основных из них должен быть в каждой домашней мастерской.

Разновидности фрез по металлу для дрели

В комплекте с электрическими дрелями сегодня используются различные типы фрез по металлу:

  • торцевые;
  • дисковые;
  • цилиндрические;
  • концевые;
  • фасонные;
  • угловые.

Наиболее популярными фрезами по металлу, которые применяются для комплектации дрели, являются инструменты торцевого типа с вертикальной осью вращения. С их помощью обрабатывают плоские поверхности, снимая слой металла требуемой толщины.

Фрезы с насечкой различного типа

Дисковая фреза, режущие зубья которой могут располагаться не только на ее боковой части, но и на торце, применяется для формирования на поверхности обрабатываемого изделия различных канавок и пазов.

Режущие кромки фрезы цилиндрического типа, которая используется для обработки плоских участков изделий из металла, располагаются на ее боковой части. По форме расположения режущие кромки могут быть прямыми или винтовыми. Более плавную и аккуратную обработку обеспечивают цилиндрические фрезы с винтовыми зубьями. Ось вращения таких фрез в процессе работы располагают в горизонтальной плоскости.

Фрезы цилиндрической формы могут быть с торцевыми резцами или без них

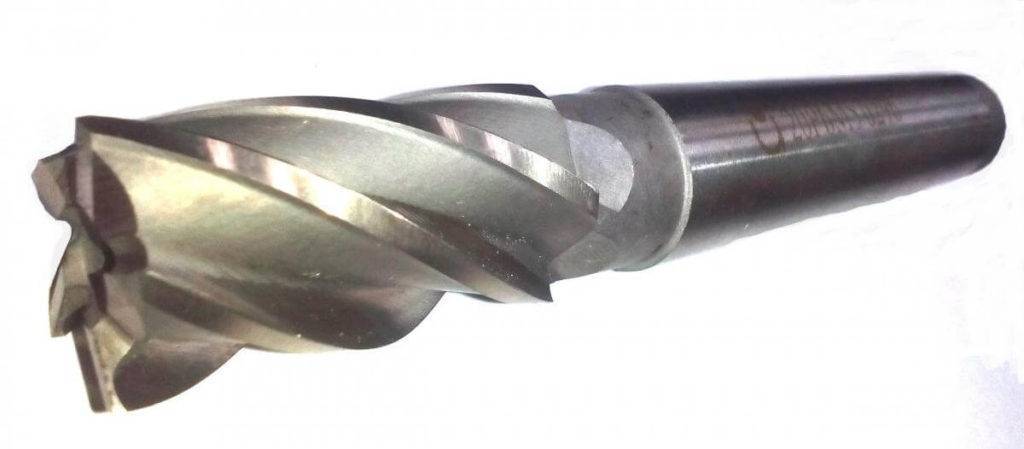

Концевая фреза по металлу, используемая для комплектации дрели, – это инструмент, при помощи которого обрабатываются глубокие пазы, уступы, контурные выемки, взаимно перпендикулярные плоскости. При выполнении таких операций задействуются как главные режущие кромки, расположенные на боковой части фрезы, так и вспомогательные на ее торце.

Фасонные фрезы, как следует из их названия, используются для обработки фасонных поверхностей. Поскольку фасонные изделия небольшой длины производятся преимущественно методом протягивания, то инструменты данного типа применяются для изделий, отличающихся значительным соотношением длины к ширине.

Фасонные фрезы для дрели

Угловые фрезы имеют более сложную конструкцию. Они используются для обработки наклонных плоскостей и угловых пазов. По своему конструктивному исполнению фрезы данного типа могут быть одно- и двухугловыми. Режущие кромки первых располагаются на их боковой конической части и на торце, вторых – на двух смежных конических поверхностях.

Необходимые инструменты

Производство не требует чего-то особенного. Подготовим для работы необходимые материалы и инструмент:

  • Небольшая болгарка с кругом 125 мм;
  • Обрезок двутавра 180 мм длиной 20—25 см, либо лист железа толщиной 5 мм;
  • Отрезной диск;
  • Зачистной диск;
  • Корд-щетка на УШМ с металлическим ворсом;
  • Мел;
  • Тиски;
  • Круглая коронка диаметром 40 мм для высверливания отверстий;
  • СОЖ эмульсия;
  • 10 см квадратной трубы 25*25 мм и 50см профиля 20*20 мм;
  • 2 удлиненных гайки и 2 обычных диаметром 8 мм, 2 болта 8*40 мм;
  • Кусок листового железа толщиной 1—1,5 мм;
  • Патрон для дрели 1,5—13 мм с резьбовым соединением;
  • Метчик М14;
  • Зажимные болты с барашками 8*20 мм — 2 шт., 2 гайки на 8 мм.
  • Сверла на 8 и 10 мм;
  • 2 болта 8*10 мм.

Фреза своими руками: изготовление самодельных фрез по дереву

Вопрос о том, как может быть изготовлена фреза по дереву своими руками, волнует не только домашних мастеров, которые самостоятельно занимаются плотницкими работами и моделированием, но и профессиональных отделочников. И главное тут не только в желании сэкономить, а в том, что серийные инструменты для обработки дерева, которые сегодня несложно приобрести в специализированных магазинах или на строительных рынках, часто не имеют требуемую конфигурацию рабочей части. Именно поэтому специалистам и домашним мастерам, применяющим такой инструмент, приходиться дорабатывать его серийные модели или изготавливать его с нуля, используя для этого стальные заготовки цилиндрической формы.

Самодельные фрезы по дереву

Как изготовить фрезер самостоятельно из дрели

Часто возникает вопрос, есть ли возможность сделать фрезер в бытовых условиях из дрели. Действительно, это достаточно актуальный вопрос, потому что не у каждого есть возможность приобрести такое сравнительно дорогостоящее оборудование, как фрезерный станок. А в домашних условиях он часто просто необходим, и особенно если выполняется ремонт частного дома или постройка дачи. Это оборудование может фрезеровать элементы из дерева, формировать различные кромки, изготавливать соединения и прочее.

Прежде чем начать собирать фрезер, нужно сделать стол, на нем он будет устанавливаться. Его можно соорудить из обычной фанеры, толщина которой не менее 12 мм, и четырех деревянных брусков, которые будут служить для опоры. На поверхности требуется вырезать необходимые отверстия для фрезера и установить направляющую. Сам паз должен быть полукруглой формы, которая вырезается электрическим лобзиком или ножовкой. Потом высверливаются отверстия для крепления и упорного листа. С процессом изготовления стола все достаточно просто, а вот из чего изготовить фрезер – более сложный вопрос.

Мощность непосредственно самого электрического привода должна быть в пределах от 500 до 1100 Вт, это зависит от того, какой толщины дерево необходимо обрабатывать. Самыми хорошими вариантами являются перфоратор, болгарка или дрель. Последний вариант считается самым оптимальным.

Для того чтобы собрать основные части, потребуются такие детали:

  • электрический двигатель;
  • фреза, которую нужно будет приобрести;
  • патрон;
  • несколько листов ДСП для основания двигателя.

Особенности работы с дрелью

При использовании дрели вместо фрезера надо учитывать особенности работы с этим инструментом

Важно помнить:

  • Число оборотов дрели меньше, чем у фрезера, поэтому резка будет идти медленнее.
  • Мотор электродрели перегревается при длительной работе. Требуется делать перерывы для охлаждения инструмента.
  • Подшипники вала редуктора рассчитаны на продольные нагрузки и могут выйти из строя при поперечном фрезеровании. Нельзя прикладывать большие усилия в поперечном направлении. Это увеличивает продолжительность обработки.
  • Патрон электродрели может не выдержать боковых нагрузок, что приводит к порче детали.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
