Газонокосилка регулировка карбюратора

Причины поломок карбюратора

При эксплуатации мотокосы (например, «Патриот» или «Союз») карбюратор может повредиться, и пользователю потребуется провести его ремонт своими силами или с привлечением специалистов. Это может произойти по ряду причин. Одна из наиболее распространенных – несоблюдение правил использования прибора. Если при продолжительной работе триммера не проводилось обслуживание и регулировка карбюратора — устройство ломается.

Другая причина поломки – неправильно приготовленная топливная смесь. Часто владельцы техники покупают масло и готовят горючее по рекомендациям, написанным на упаковке ГСМ, что неверно. При подготовке топлива нужно учитывать инструкцию по эксплуатации самой мотокосы. Кроме того, не следует делать смесь «на глаз», так как неправильные пропорции также приводят к поломке техники.

Большая часть поломок карбюраторов одинаково характерна для мотокос разных марок, будь то Echo, «Кедр», Homelite или устройство другого производителя.

  • https://sadovaja-tehnika.com/benzokosy/karbyurator-benzokosy/
  • https://smotri-dtp.ru/obsluzhivanie/video-remonta-karbjuratora-trimmera-svoimi-rukami.html
  • https://glav-dacha.ru/regulirovku-karbyuratora-benzokosy/
  • http://yotools.ru/trimmeri/regulirovka-karbyuratora-benzokosy-osnovnye-momenty.html
  • http://tehnika.expert/dlya-sada/trimmer/regulirovka-karbyuratora.html
  • https://7ogorod.ru/prochee/regulirovka-karburatora-motokosy.html
  • https://serviceyard.net/gadgets/regulirovka-karbyuratora-trimmera-benzokosyi.html
  • https://tehnika4sad.ru/trimmery-motokosy/karbyuratory.html
  • http://landshaftdizajn.ru/remont-benzokosy/
  • https://moiinstrumentu.ru/ustrojstvo-i-regulirovka-karbjuratora-na-benzokosah-i-trimmerah.html
  • https://hitech-online.ru/tehnika-dlya-sada/trimmer/regulirovka-i-remont-karbyuratora.html

Разборка карбюратора при необходимости проверки или ремонта составных частей

Устройство разных моделей карбюраторов практически одинаково, поэтому при работе с ними можно пользоваться стандартной схемой. Все элементы нужно снимать аккуратно, а затем выкладывать по приведенному ниже порядку, чтобы можно было удачно расставить предметы на место по окончании ремонтных работ.

Снятие верхней крышки

  1. Снимается верхняя крышка. Для этого нужно открутить 3 болта, придерживающие ее по кругу.
  2. Поролон также вынимается, так как является верхней составной частью фильтра, проводящего воздух.
  3. Топливный шланг удаляется.
  4. Тяга привода выводится сразу на ним.
  5. Отсоединяется наконечник троса.
  6. Бензиновый шланг можно полностью вынуть, если планомерно стянуть его со штуцера.

Чтобы окончательно подготовить карбюратор к капитальному ремонту или замене мельчайших деталей, нужно аккуратно его отсоединить от основной системы. Иногда требуется дальнейшая его разборка. Следует отвинчивать составные элементы аккуратно и складывать крепежные элементы по группам, так как эти маленькие детали легко теряются.

Как правильно провести регулировку

Перед началом настройки карбюратора триммера необходимо сделать следующее:

  • промыть двигатель;
  • заменить или прочистить свечу зажигания;
  • сменить на новый или прочистить воздушный фильтр (рекомендуется простирать его в теплой, мыльной воде, отжать и дать ему хорошо просохнуть).

Также необходимо установить корд подходящего диаметра в триммерную катушку либо установить ножи — это делается для того, чтобы в процессе настройки двигатель имел хоть какую-то нагрузку. После установки режущего инструмента и запуска бензинового двигателя, дайте ему прогреться в течение 10 мин.

Если на холостых оборотах мотора вы заметили, что режущий инструмент вращается, значит, необходимо снизить обороты двигателя. Делается это с помощью нижнего регулятора холостого хода, часто маркируемого буквой “Т”. На рисунке ниже показано размещение регуляторов на триммере Husqvarna.

Но, например, на триммере Stihl данный винт может иметь маркировку “LA”.

Итак, поворачивайте регулятор холостых оборотов влево, до полной остановки триммерной головки.

Для настройки карбюратора применяется 3 регулятора (винта).

  1. Правый регулятор L настраивает уровень обогащения горючей смеси на малых оборотах. Его требуется регулировать первым. Добейтесь максимума оборотов на холостом ходу. Это делается с помощью регулятора L, поворачивая его влево и вправо. После нахождения точки максимальных оборотов верните регулятор на пол-оборота влево (против ч. стрелки).
  2. Нижний регулятор T (LA) применяется для настройки холостого хода. Поворачивая его влево, обороты двигателя начнут снижаться, а при повороте регулятора вправо – обороты будут увеличиваться.
  3. Левый регулятор H отвечает за обогащение горючей смеси на высоких оборотах. Настройка обогащения завершает регулировку карбюратора. Также с помощью данного регулятора можно настроить максимальные обороты, расход горючего и мощность двигателя.

Чтобы исключить эту неприятность, потребуется регулировка. При работающем моторе дайте полный газ, далее, поворачивайте регулятор “H” вправо, пока не начнется снижение оборотов. После этого регулятор “H” необходимо не спеша прокрутить влево, пока вы не услышите неровную работу двигателя. Затем следует поворачивать регулятор “H” вправо до того момента, когда послышится ровная работа мотора.

После проведения вышеописанных действий настройка карбюратора может считаться выполненной. После правильной регулировки двигатель должен уверенно набирать обороты, чуть-чуть четверить при максимуме оборотов, а при работе вхолостую режущий инструмент не должен проворачиваться. Данное руководство подходит для регулировки карбюраторов на бензокосах Huter, Patriot и других.

Также существуют карбюраторы без винта, отвечающего за обогащение горючей смеси на низких оборотах. То есть у них всего 2 регулировочных винта: регулятор холостого хода и регулятор качества топливной смеси на высоких оборотах. Как настраивать карбюратор такого типа, можно узнать из этого видео.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(0 голосов, среднее: 0 из 5)

Когда необходимо проводить регулировку

Регулировка карбюратора необходима в следующих случаях:

  • новый двигатель прошел обкатку (использовалось 4-5 л топливной смеси);
  • изменился состав топлива (марка масла и бензина);
  • поменялась погода (стало жарко, холодно);
  • изменилось разрежение воздуха (касается горных районов);
  • после длительного хранения;
  • возросла нагрузка на двигатель (после смены инструмента и т.д.);
  • вследствие вибрации винты регулировки самопроизвольно выкрутились;
  • увеличился расход топлива, карбюратор переливает горючее;
  • на электродах свечи быстро появляется нагар (при этом топливная смесь приготовлена правильно);
  • мотор заводится и сразу же глохнет или плохо набирает обороты;
  • в цилиндр не поступает бензин;
  • большое количество выхлопных газов.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

В каких случаях требуется проводить настройку карбюратора?

Стабильная работа карбюратора мотокосы во многом зависит от его правильной настройки.

Регулировка узла требуется в следующих случаях:

  • после обкатки нового триммера, когда во время работы было израсходовано 4–5 полных баков топлива;
  • при частой замене оператором марки используемого для заправки бензина;
  • в результате резкого изменения погоды;
  • из-за продолжительного хранения триммера;
  • в результате произвольного выкручивания регулировочных болтов мотокосы, вызванного сильной вибрацией ее мотора;
  • из-за резкого увеличения количества потребляемого триммером горючего.

Отрегулировать карбюратор мотокосилки также потребуется в тех случаях, когда на свече зажигания инструмента быстро появляется нагар, а также при резком увеличении объема выбрасываемых триммером выхлопных газов.

Регулировка карбюратора после его замены

Даже при точном соответствии марке и модели автомобиля, после замены старого карбюратора на новый необходимо будет его настроить. Дело в том, что такие характеристики двигателя, как например, степень разрежения в цилиндре на такте впуска со временем меняется.

Что уж говорить про установку карбюратора на двигатель штатно не предназначенный для использования другой модели устройства. В таких случаях помимо знаний и опыта часто требуется специальное оборудование: газоанализаторы, стробоскопы, мерительный инструмент.

Регулировка производится поэтапно, а настройки проверяются на различных режимах работы двигателя и под силу скорее профессионалам, чем рядовым автолюбителям.

Тем не менее, выполнить ряд регулировок штатного карбюратора, способных сделать экономичным потребление топлива и способствовать тому, чтобы в высоконагруженных режимах автомобиль был мощнее можно попытаться и самостоятельно.

Помимо уже упоминавшихся регулировок качества и количества топливной смеси и уровня топлива в поплавковой камере, это могут быть следующие операции:

  1. Регулировка привода воздушной заслонки: при полностью утопленной рукояти «подсоса» заслонка должна быть полностью открыта.
  2. Регулировка привода дроссельной заслонки: при выжатой до конца педали «газа» заслонка должна быть полностью открытой.
  3. Регулировка пускового устройства карбюратора: выставление нормированных зазоров между краями воздушной и дроссельной заслонок и стенками смесительной камеры.
  4. Правильность установки электромагнитного клапана (ЭМК): при снятии проводов с ЭМК (игольчатый клапан запирает канал холостого хода) двигатель должен глохнуть.

Особенности настроек и регулировок карбюраторов зависят от конкретной модели устройства и параметров двигателя автомобиля, поэтому при самостоятельной работе следует, прежде всего руководствоваться технической документацией производителя.

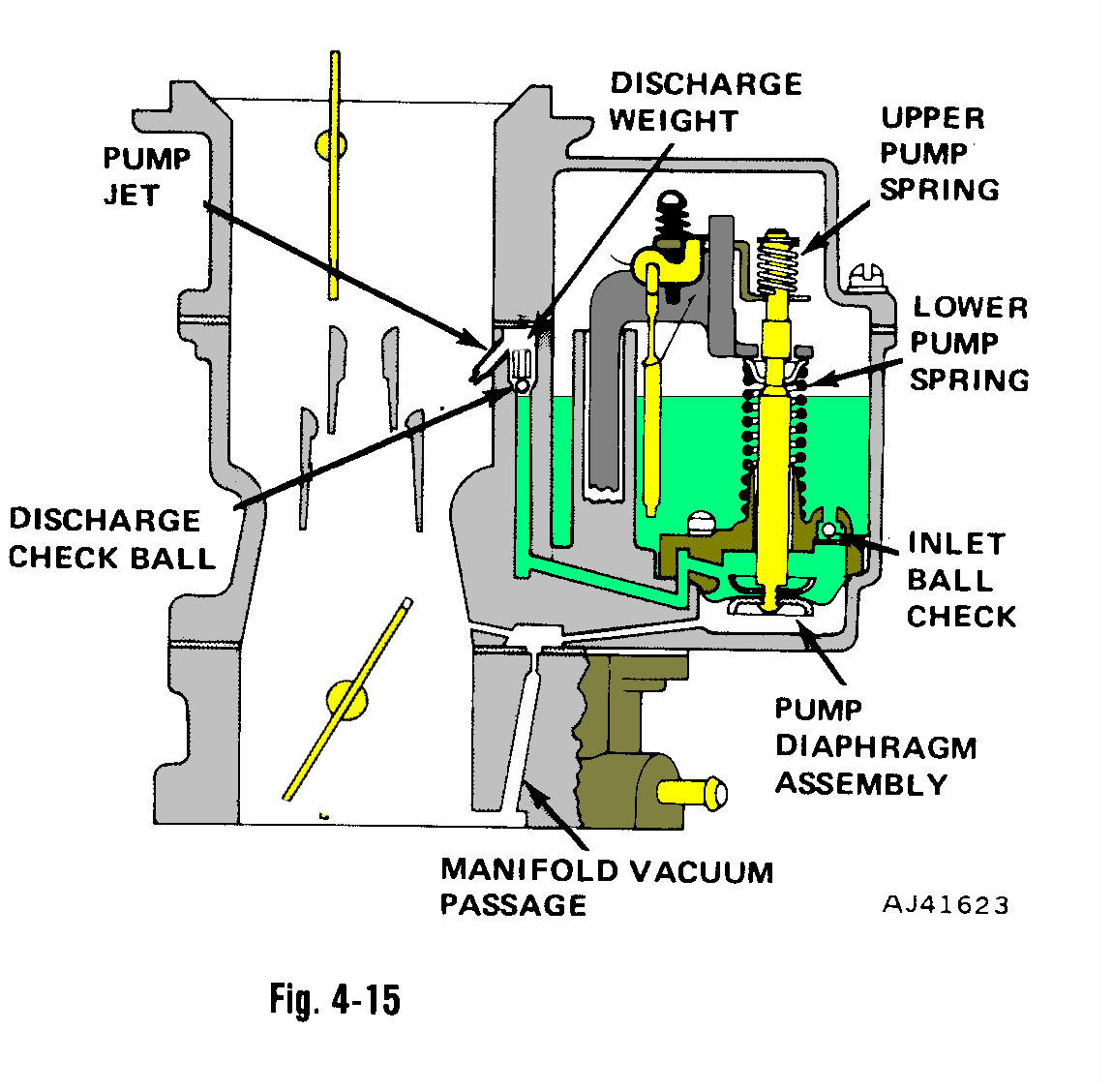

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

  1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
  2. Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
  3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
  4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
  5. Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Как работает карбюратор бензокосы или принцип функционирования

Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.

  1. Работа карбюратора бензокосы начинается с подачи топлива через канал, как показано на схеме
  2. Всасывание топлива в карбюратор происходит при помощи импульсного канала, соединенного с картером двигателя. За счет разрежения воздуха происходит перемещение гибкой мембраны под номером 4 на схеме выше
  3. Через клапаны 3 и 5 происходит подача топлива. Клапан 3 является впускным, за счет которого топливо подается в подмембранное пространство, а клапан 5 — выпускной
  4. Далее топливо перемещается по каналу и, проходя фильтр тонкой очистки, достигает игольчатого клапана 14
  5. Игольчатый клапан соединен посредством рычага с управляющей мембраной 18
  6. Игольчатый клапан приводится в действие при воздействии на мембрану. Когда необходимо подкачать топливо, чтобы запустить двигатель, необходимо воздействовать на мягкую крышку ручного насоса. При воздействии происходит открытие иглы, и топливной смесью заполняется камера
  7. Когда же двигатель запускается (на холодную), то открытие иглы происходит за счет разрежения при закрытой воздушной заслонке. Это разрежение воздействует через жиклеры холостого хода и высоких оборотов на мембрану 18
  8. Мембрана воздействует через рычаг на игольчатый клапан, посредством чего происходит заполнение камеры
  9. После запуска мотора воздушная заслонка открывается, в результате чего двигатель работает на обедненной смеси, так как топливо смешивается с воздухом
  10. Топливная смесь при заполненной камере подается (засасывается) через жиклеры холостого хода и средних оборотов (когда двигатель запущен)
  11. Дроссельная заслонка при этом смещается от первоначального положения на 10-15 градусов
  12. Когда же работа осуществляется под нагрузкой, то топливо начинает поступать в камеру через жиклер высоких оборотов, и при этом дроссельная заслонка поворачивается на угол до 90 градусов (зависит от силы нажатия на газ). Во всех режимах работы должна быть открыта воздушная заслонка, через которую топливо смешивается с воздухом, и тем самым происходит воспламенение смеси в цилиндре

Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.

При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.

Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.

Это интересно!В чем отличие между триммером и бензокосой? Многие считают, что триммер – это маломощные электрические травокосилки. Однако триммер – это обобщенное название бензокос, мотокос и электрических косилок, так как они предназначены для общих целей.

Признаки необходимости регулировки

Некоторые пользователи работают триммером в течение продолжительного срока и при этом не регулируют карбюратор, начиная задумываться о такой необходимости только при ухудшении работы мотора, например, когда техника глохнет при нажатии на газ. Чтобы не причинить вред мотокосе и вовремя настроить один из ее ключевых узлов, нужно соблюдать ряд рекомендаций. Согласно им, регулировать карбюратор подлежит:

  • после проведения обкатки двигателя (расход до 5 литров топлива);
  • при использовании топлива другого состава;
  • когда меняется марка и цвет масла, а также тип бензина;
  • при смене времени года (характерно для бензопил и других инструментов, работающих круглый год);
  • при продолжительном бездействии инструмента, например, перерыве на холодное время года;
  • при увеличившемся потреблении горючего;
  • при выявлении на электродах свечей темного нагара;
  • если не поступает бензин, или мотор заводится с затруднением;
  • если увеличилось количество выхлопных газов;
  • когда двигатель функционирует с перебоями, плохо запускается либо неуверенно повышает обороты.

Итак, причин для проведения регулировки множество. Опытные карбюраторщики на слух обнаруживают необходимость выполнения процедуры, поэтому при затруднениях можно обратиться к ним.

Регулировку карбюратора Хускварна делаем, если:

  • закончился период обкатки двигателя (после использования первых 4-5 л. топлива);
  • изменилось качество составляющих топлива (октановое число бензина и марка масла);
  • сильно изменилась температура воздуха и его разрежение (высота, жара, прохлада, мороз);
  • начало сезона эксплуатации триммера Хускварна (в начале мая, после зимнего хранения);
  • регулировочные винты сами провернулись от вибрации;

А также

, чтобы быть уверенным, что двигатель Хускварна работает как полагается и что максимальная эффективность работы триммера (бензокосы, мотокосы) обеспечена.

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание:

если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя).

Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна.

Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е. нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится).

Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L

– регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».

2) Нижний винт T

– регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

  1. Холодный двигатель устойчиво работает на холостом ходу.
  2. Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
  3. До начала вращения триммерной головки остается достаточный запас оборотов.
  4. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание:

С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.

3) Левый винт H

– регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание:

Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

  • Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
  • Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
  • После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание:

На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
