Газовая горелка для кузнечного горна своими руками

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку.
Подключают к штуцеру резака шланг, закрепляя его специальным хомутом. Обычно они в комплекте не поставляются и потребуется их приобрести отдельно.
Закрепляют второй конец шланга на газовом сосуде.
Проверяют плотность и надежность соединений, при закрытом регуляторе пламени.
С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне.
Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку. Запрещено направлять факел на пожароопасные материалы.
После окончания работ закрывают свой газовый кран на сосуде.
Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Запрещено направлять факел на пожароопасные материалы.
После окончания работ закрывают свой газовый кран на сосуде.
Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

  • Возникновение пожароопасной ситуации;
  • взрыв газовой емкости;
  • ожоги от открытого огня;
  • термический ожог от нагретых поверхностей резака.

Варианты самодельных горелок

Мы с вами уже знаем, что одним из главных элементов устройства является вентиль. Мощные крупногабаритные модели должны быть оборудованы вентилями промышленного типа. Эти вентили можно купить, а можно использовать старые экземпляры при сохранении целостности условии полного отсутствия утечки газа.

При таких габаритах используют стандартный 50-литровый газовый баллон, оснащенный угловым вентилем и редуктором.

Горелка с вентилем ВК-74


Баллон и газовая горелка. Главное, что нужно запомнить: этот вентиль нужно использовать только для регулирования пламени. Останавливать поток газа нужно только на самом баллоне. ВК-74 – вентиль кислородного баллона, к которому крепится рукоятка с подключенным шлангом от баллона. К вентилю также прикручивается колпачок с отверстием для жиклера, здесь можно элемент от паяльной лампы или газовой плиты. К колпачку приваривается сопло из тугоплавкой стали на двух проволоках.

Для того, чтобы в зону горения поступал воздух, расстояние между колпачком и соплом должно быть не меньше 15-ти мм. Положение сопла определяется проволочными держателями, чтобы пламя горелки проходило точно по центру. Как зажигать пламя: медленно открывать вентиль, поднеся зажженную спичку к соплу. Пламя регулируется вентилем.

Горелка, переделанная из ацетиленового газореза

Самодельная газовая горелка отлично делается из ацетиленового резака, у которого вышел из строя краник для подачи кислорода. В данном случае в переделке нуждается смесительная камера: из нее нужно все удалить, чтобы она стала легче, это касается также крана и кислородного ствола. Оставшееся отверстие нужно запаять.

Редукторный шланг от баллона нужно присоединить к штуцеру. Для удобства работы на смесительной камере с помощью накидной гайки устанавливают наконечник под углом в 45°. Сопло приварить к фланцу, который затем приворачивается на резьбу наконечника. Сопло делаем так же, как в первом варианте с вентилем ВК-74.

Газовая мини горелка


Чертеж газовой горелки. Это называется «мелкой» работой – например, ювелирная. В таком режиме удобнее всего со специальным мини-аппаратом. Такая газовая горелка из подручных материалов делается очень просто. Главный элемент в ней – игла для накачивания мячей. С этой иглой нужно поработать: сначала произвести отверстие в виде пропила примерно посередине или немного дальше. На некоторых экземплярах игл такие отверстия уже есть, тогда радуемся и продолжаем работать дальше.

Берём еще одну иглу, на этот раз от шприца, сгибаем ее под углом в 45°. Конец иглы следует заточить, чтобы ее острый конец превратился в срез под прямым углом, и игла стала похожа на узкую металлическую трубочку. Вставляем шприцевую иглу в иглу от мяча так, чтобы оба ее конца вы ступали из большей иглы. В таком положении иглы нужно припаять друг к другу. После этого к основанию игл подсоединяем капельницы с зажимами для их регулирования.

Зажимы должны быть расположены максимально близко к иглам и скреплены друг с другом – они будут нести функцию вентилей, то есть регулировать подачу газа и атмосферного воздуха. После подключения источника газа ваша горелка будет к работе готова. При всей простоте и компактности вы сможете получать на ней температура до 1000°

И не забываем технику безопасности, с этой малышкой нужно работать очень осторожно

Газовая горелка инжекционного типа. Делаем сами


Друзья привет. В прошлом проекте по изготовлению бор-машинки я плавил алюминий у своего знакомого. Он сделал небольшой газовый горн из огнеупорного кирпича и использует его для ковки. Вот и я задумал сделать себе печь для плавки цветных металлов. И начнём мы с изготовления газовой инжекционной горелки. В интернете есть много различных чертежей для её изготовления. Всё это дело пришлось изучить и выбрать, на мой взгляд, оптимальную конструкцию.

Давайте немного о принципе работы. Есть некая трубка хитрой формы. С одной стороны через форсунку подаётся газ. Но просто газ без воздуха горит не так как нам нужно. Воздух горелка засасывает сама за счёт эжекции. Это процесс смешения двух каких-либо сред, в нашем случае воздух и газ, в котором одна среда, то есть газ, находясь под давлением, оказывает воздействие на воздух и увлекает его в трубку смеситель. В месте забора воздуха создаётся разрежение и воздух сам поступает куда нужно. В корпусе горелки идёт смешивание, и горючая смесь выходит из неё под давлением и создаёт необходимую температуру. Все просто.

В этой горелке размеры подобраны для использования водопроводных труб.

Этап 1: Дифузор. Начнём с изготовления дифузора. У меня в наличии был кусок трубы подходящего диаметра из нержавейки от глушителя. Для придания необходимой формы нужно сделать пропилы болгаркой вдоль трубки на указанную длину. Дальше я подобрал обойму от подшипника и набил на трубку. После снятия ещё раз прорезал болгаркой. Делал это до тех пор, пока не образовался нужный диаметр. С другой стороны нужно сделать тоже самое. Осталось заварить пропилы и обработать лепестковым кругом до образования гладкой поверхности. Если будут поры и непровары, заварить и зачистить. Ещё необходимо убрать заусенцы внутри детали круглым или полукруглым напильником. Всё, дифузор готов.

Этап 2: Смеситель и конфузор.
Этап 3: Узел подачи газа и воздуха

Я выточил на токарном станке. В центре шайбы необходимо просверлить отверстие диаметром 12 мм. К шайбе привариваем гайку М10. Теперь собираем конструкцию. На болт накручиваем гайку. К ней будет привариваться крепление. Следом накручиваем регулировочную шайбу и вкручиваем газовый жиклёр. Из металла выгибаем скобу, которая будет крепить этот узел к корпусу. Я вырезал из металла 3 мм. Теперь необходимо путём вращения шайбы выставить жиклер заподлицо с ней. Первую гайку, которую мы накручивали, нужно расположить в центре резьбы. В таком положении прикладываем все это к конфузору, затем приставляем скобу и можно прихватить её к гайке и корпусу

Не важно, в каком месте приварить к корпусу, но чем короче, тем жёстче. Если всё ровно, то окончательно привариваем

Ну, вроде всё готово.

Этап 4: Тест.

Приступим к испытаниям. Надеваем шланг на болт, на редукторе выставляем 0,2 кг на см в квадрате. С давлением тоже можно поиграться. Но слишком большой расход газа приводит к быстрому обмерзанию баллона, особенно на 5 литров. Тогда лучше поставить жиклёр на 0,6 мм. Перед розжигом шайба полностью закрыта или с небольшим зазором. Поджигаем газ и потихоньку увеличиваем подачу воздуха, наблюдая, как синеет пламя и потихоньку отодвигается от носика горелки. При дальнейшем увеличении воздуха пламя полностью отрывается от горелки, и она тухнет. Это особенность её работы. Чтоб такого не происходило, нужно на пути пламени установить преграду или использовать ее в закрытом пространстве. Тогда выходящий огонь будет поджигать газ, и она сама поддерживает горение. В моём случае горелка будет установлена в печь для плавки цветных металлов. Но про неё в следующий раз. Идея на заметку. Старые чугунные батареи.

Горелку ставим в нижнюю часть, напротив вверху идёт труба на улицу. Остальное заглушить. Настройки на минимальный расход и можно отапливать гараж. В закрытом пространстве работает хорошо и в теории на оптимальных настройках даст температуру около 1200 градусов. Этого за глаза хватит для плавки алюминия, латуни, бронзы, свинца, закалки и отжига клинков для ножей. Можно ковать заготовки из напильников. Применений масса.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Классификация горелок

Сущность работы газовых горелок состоит в обеспечении стабильного и непрерывного сжигания топлива в топочной камере котла. Классифицирование оборудования производится на основе четырех главных функций устройства, таких как:

  • поступление газа и воздуха в пропорциях, которые обеспечивают оптимальное соотношение в смеси;
  • непосредственное перемешивание газа и кислорода;
  • создание стабильного горения;
  • обеспечение равномерного возгорания и избежание взрыва при воспламенении.

К отдельному классу причисляется модулируемое оборудование. Отличительной особенностью таких приборов является возможность автоматической настройки на текущие потребности помещения и способность изменять мощность горения в зависимости от температурного режима внутри здания и за его пределами. Ввиду таких возможностей, данный вид оборудования отличается повышенной экономичностью.

Практические газовые нюансы

Зачем и почему? Во-первых, это вещь недешевая. Во-вторых, конструкция газовой горелки не слишком сложная, она будет вам по плечу, обещаем

Перед тем, как сделать газовую горелку своими руками, нужно принять во внимание кое-какую специальную информацию

Особенности газовых горелок:

  • Первым делом – материал, из которого должно быть сделано сопло. Только тугоплавкий металл, ведь ваше устройство должно выдавать по-настоящему высокие температуры – вплоть до 1000°С, поэтому сопло должно быть устойчивым с таким температурам.
  • Не экономим на кране, ведь от его качества будет зависеть ваша безопасность. Если вдруг начнется утечка, подача газа мгновенно перекрывается с помощью крана. Кран должен быть качественным, он не должен пропускать.
  • Еще один элемент устройства, качество которого должно быть самым высоким – узел подключения к газовому баллону с редуктором или без него, если баллончик небольшого размера – тогда он с клапаном. Помним, что подавляющая часть аварий с «газовой» подоплекой происходит именно из-за дефектного запорного аппарата.
  • Чаще всего используется пропан – это для вашей информации.
  • По своей сути газовая горелка – это форсунка испарительного типа.
  • Газовая горелка для пайки своими руками в принципе ничем не отличается от устройства для закаливания металлических деталей, так что она может быть сделана для самого разнообразного применения.

Как устроена газовая горелка?

Механизм действия устройства инжекторного типа:

  1. Газ подается по шлангу в результате давления, которое образуется в процессе испарения сжиженного газа внутри баллона. Этого давления вполне достаточно, чтобы газа поступающего газа хватало для возникновения и поддержки ровного постоянного пламени. Не на всех баллонах имеется редуктор, в этом случае поступление газа может регулироваться рабочим краном.
  2. Запорный кран – ни в коем разе не рабочий, у него совершенно другая функция, он крепится на вентиль баллона с единственной задачей – открывать или закрывать подачу газа.
  3. Струя газа подается в насадку через трубку подачи газа. Эта трубка переходит в ниппель, который формирует направление пламени. Этот ниппель вместе с трубкой подачи газа расположен в специальном вкладыше, функция которого – смешивание газа с воздухом.
  4. Вкладыш вместе с ниппелем и трубкой подачи газа регулируется винтом. Лучше всего делать устройство сборно-разборным, так как ниппель необходимо чистить в обязательно порядке.
  5. После формирования во вкладыше смесь газа и воздуха подается в специальное сопло насадки, в которое подается дополнительная порция кислорода из атмосферного воздуха. В насадке нужны вентиляционные отверстия, они позволят сделать пламя более ровным и стабильным.

Полезные советы

Несколько секретов для улучшения работы горна:

  • Задняя стенка с вырезом улучшит вентиляцию и даст возможность работать с длинными заготовками.
  • Металлическая подставка под горн сделает работу более удобной.
  • Для работы с разными по размеру заготовками удобнее использовать несколько разных по размеру стоящих рядом горнов. Воздух подводится при помощи гибких шлангов для быстроты переключения между горелками.
  • Каждая «магистраль» должна иметь запорную арматуру. Для плавной регулировки следует отказаться от шаровых вентилей.

После завершения процесса монтажа необходимо произвести тестовый запуск газа в горн. Малейший запах — это сигнал неправильной установки. Для дальнейшей безопасной эксплуатации конструкции требуется выяснить и устранить причину утечки. Проверку следует проводить при достаточном проветривании помещения.

Горны, работающие на угле


Конструкция нагревательного устройства рассматриваемого типа включает в себя:

  1. Свод и боковые стенки, которые выкладываются из огнеупорного кирпича (шамота или динаса).
  2. Горновое гнездо, образуемое верхней поверхностью свода, где и нагреваются заготовки.
  3. Зонт, снабжаемый откидными шторками, и призванный улучшать естественную тягу в рабочем пространстве.
  4. Заднюю стенку (брандмауэр), в которой предусматриваются отверстия для подачи исходного воздуха.
  5. Воздушный кран, предназначенный для включения подачи воздуха к горновому гнезду.
  6. Защитный короб из жаропрочной стали, который соединяет между собой входную полость у крана подачи воздуха с горновым гнездом.
  7. Закалочную ёмкость (она может быть стальной или кирпичной), предназначенную для охлаждения заготовок при их термообработке или для охлаждения самого горнового гнезда от перегрева и последующего образования температурных трещин.
  8. Дымохода, через который производится удаление продуктов сгорания топлива.
  9. Емкостей под хранение угля и различного кузнечного инструмента.


Принципиальная схема работы кузнечного горна

Твёрдотопливный кузнечный горн – довольно капризное нагревательное устройство, и его разогрев требует от кузнеца определённого практического опыта. Особенно трудно разжечь горн, который продолжительное время не эксплуатировался, а также, если внешние температуры и давление воздуха – достаточно низкие. Каменный уголь, который используется в таких горнах, должен соответствовать требованиям ГОСТ 8180.

Подготовка горна к нагреву металла производится в следующей последовательности:

  • Их горнового гнезда удаляются шлаки, остатки кованого металла, зола и окалина (это следует выполнять даже тогда, когда после окончания работ поверхность была тщательно очищена);
  • Дымоходы и воздухоподводящие каналы продуваются сжатым воздухом (для небольших по размерам кузнечных горнов можно использовать пылесос);
  • На поверхность горнового гнезда насыпается небольшой слой угля, при этом отверстие защитного короба не должно полностью перекрываться;
  • Сверху на уголь помещают ветошь, смоченную в легковоспламеняющейся жидкости или древесные опилки;
  • После розжига, когда горение становится устойчивым, добавляют следующую порцию угля (фракция может иметь повышенную, по сравнению с исходной, крупность);
  • Открывается кран подачи воздуха, и устанавливается в среднем положении;
  • По мере прогорания интенсивность дутья постепенно увеличивают.

Необходимое качество прогрева заготовки под ковку в открытом горне обеспечивается формированием поверхностной корки, которая образуется при горении топлива.

Внутри корки – всегда более высокая температура, поэтому заготовку помещают внутрь, а сверху закрывают очередной дозой угля. Верхнюю поверхность корки стараются при этом не разрушить, поскольку в противном случае нагрев будет медленнее, а угар металла и окалинообразование возрастут. Иногда, для ослабления процессов науглероживания металла корку сбрызгивают водой.

В открытых горнах наименее интенсивный нагрев металла происходит на периферии горнового гнезда, поэтому свежий уголь подсыпают именно по периметру нагреваемой заготовки. Если слой корки становится слишком толстым (более 5…10 мм), его ломают, т.к. в этом случае теплопроводность к заготовке уменьшается.

Заготовку во время нагрева периодически поворачивают, чтобы обеспечить всем её частям одинаковые условия нагрева. Пламя при горении угля должно иметь равномерный цвет при минимуме копоти.

Цвета нагретой стали при различных температурах таковы:

  • Цвета тёмной вишни – 700…7500С;
  • Вишнёво-красный – 750…8000С;
  • Красный – 800…8500С;
  • Светло-красный – 850…9000С;
  • Оранжевый – 900…10500С;
  • Тёмно-жёлтый – 1050…11500С;
  • Светло-жёлтый – 1150…12500С.

Перегрев металла выше указанных температур недопустим. Перегретый металл характеризуется крупнозернистой структурой, которая хуже поддаётся ковке, особенно при формообразовании сложных кованых элементов.

Принцип действия горна

Чтобы пользователь мог самостоятельно сделать горн, ему требуется для начала разобраться в принципе его работы, чтобы впоследствии работать с тем, что есть, без потери в качестве. Существует химическая реакция горения углерода: 2С+О2=2СО2+188,1 ккал. Именно она лежит в основе работы любого приспособления. По реакции сразу видно, что углерод является довольно сильным восстановителем, то есть жадно соединяется с кислородом.

Эта восстановительная способность углерода отчасти используется и в кузнечном горне для препятствия окислению заготовки, то есть для того, чтобы металл в приспособлении не сгорел

Также очень важно другое свойство углерода — его высокая теплотворная способность. Это свойство заключается в том, что если поддувать в топливную массу достаточно воздуха, которого бы хватило углероду, то можно довольно быстро его сжечь, что приведёт большего количеству выделившегося тепла

Это позволит развить более высокую температуру.

Чтобы предотвратить окисление металла, дутьё в горне следует регулировать таким образом, чтобы топливу немного не хватало кислорода. Но следует помнить, что если заготовку передержать, то произойдёт науглероживание. Это означает, что металл станет пересушенным, то есть хрупким.

или сага о горелках. Часть 2

EN

  Описания горелок получились больше, чем я предполагал, поэтому пришлось разделить на две странички. Если в части 1 описывались небольшие ручные горелки в основном для пайки и нагрева, то в этом разделе речь пойдёт о больших стационарных горелках. Основная область применения этих устройств- это установка на прокалочные муфельные и плавильные печи. То есть они не предназначены для работы с рук. А, впрочем, почему бы и нет?  Потом я остановлюсь на покупных заводских горелках и покажу их достоинства и недостатки и как они работают. Среди них есть и очень большие, хоть и ручного исполнения.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Примерные размеры кузнечного горна

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

  • Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
  • Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
  • Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
  • Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
  • Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Конструкция

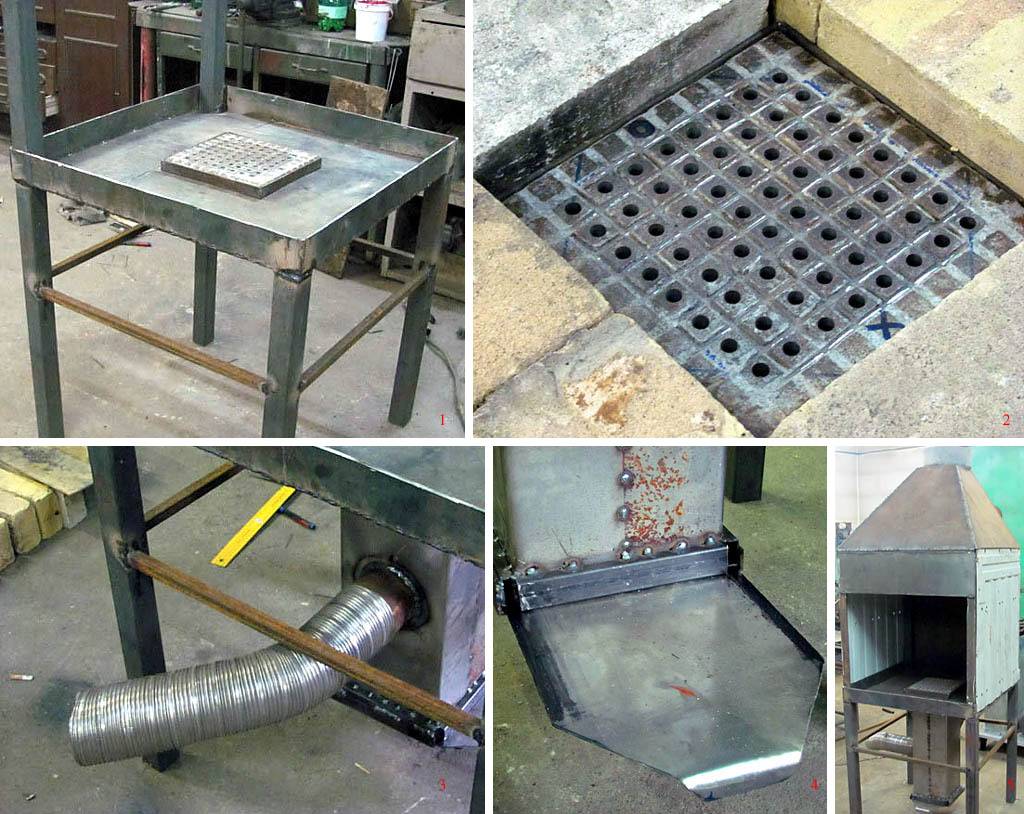

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Изготовление стационарного горна

Обратите также внимание на цельный колосник, поз. 2. Он в данном случае специальный для горнов

Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом

Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

Самодельная фурма с воздушным душем

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, см. рис. справа, такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Наддувать воздушный душ пылесосом нельзя, топливо выдует. Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

Устройство и принцип работы

Конструктивно инструмент может иметь различный принцип образования газокислородной смеси. В некоторых резаках для подачи воздуха используют кислородный баллон, а в современных устройствах кислород забирается непосредственно из атмосферы. Более функциональные устройства оборудованы автоматическим пьезорозжигом, системой защиты, в том числе от ветра, различными наконечниками и переходниками.

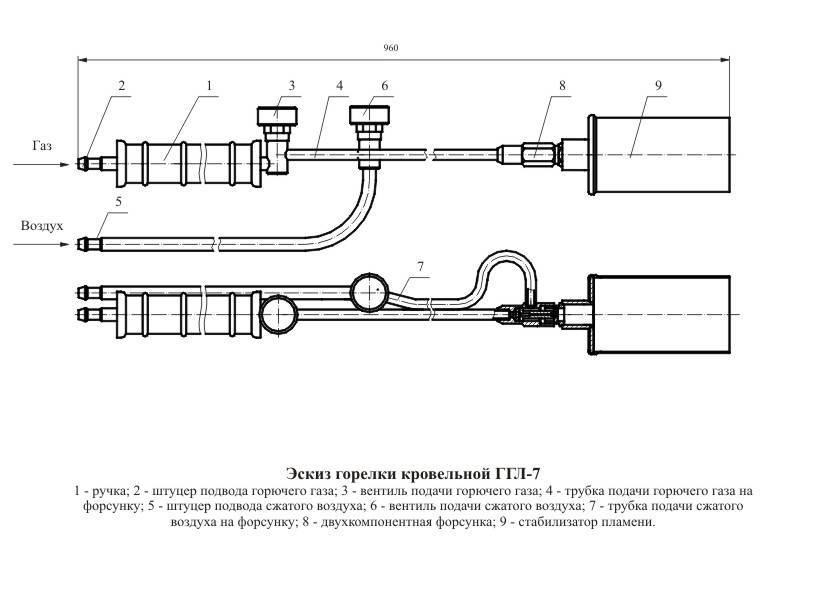

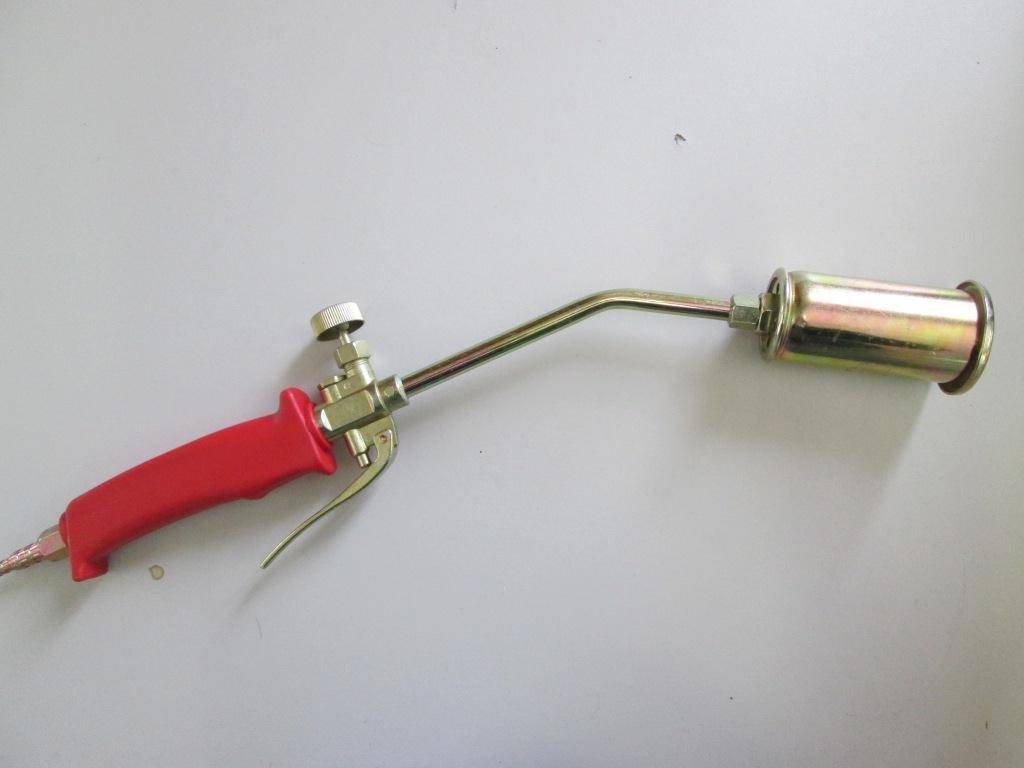

Кровельная газовая горелка

Пропановая горелка выполнена из простых конструкционных элементов:

  • Ручка для надежного удержания агрегата;
  • редуктор, регулирующий напор газа;
  • газовая трубка для подачи топлива;
  • металлическое распределительное сопло;
  • системы газовых шлангов, подающих газ с ниппелями от 6 до 9 мм;
  • баллон с пропаном.
  • кислородный баллон;
  • хомуты для крепления.

Принцип работы горелки пропановой для кровельных работ:

  1. Горелочное устройство присоединяется к редукторам кислородного и пропанового баллонов с помощью системы подающих шлангов.
  2. Редукторы устанавливаются на баллоны для создания рабочего давления сварки.
  3. После сборки схемы по газу и кислороду, проверки плотности соединения и закрепления узлов открывают газ на баллонах посредством вентилей.
  4. Устанавливают давление газа до режимного значения, и открывают вентиль.
  5. Топливо по шлангам поступает к пропановой горелке.
  6. Процесс смешивания осуществляется в инжекторе с образованием газовоздушной среды.
  7. Рабочее пламя выходит из устройства с температурой более 2000* С.

Устройство пропановой горелки

Конструкция и предназначение устройства

Первый кузнечный горн своими руками был изобретен еще древними халибами. В наше время существует несколько вариантов конструкций этого устройства. При их классификации ориентируются на такие факторы горнов:

  1. Топливо, которое используется для розжига (уголь, газ, кокс, мазут).
  2. Конструкция горна.
  3. Размеры устройства.
  4. Цель, с которой предполагается его использование (нагрев под ковку, термообработка заготовки).

В качестве топлива может использоваться мазут, газ или уголь. Как правило, чаще всего применяется уголь. Этот вариант топлива отличается безопасностью и невысокой стоимостью. Что касается мазута или кокса, эти виды топлива относятся к дорогостоящим, а также загрязняющим окружающую среду.

Стационарный

Стационарные горны делают опытные мастера под свои антропометрические данные. Кусок раскаленного до оранжевого железа весом в несколько кило в клещах – предмет чрезвычайно травмоопасный, поэтому эргономика стационарного горна должна быть идеальной.

Берем размеры

Приблизительные размеры стационарного горна показаны на рис.

Именно приблизительные, но высоту стола и его размеры нужно определить точно:

  • Становимся ровно, ноги на ширине плеч. Правую свободно опущенную руку сгибаем в локте.
  • Помощник измеряет расстояние от локтевого сгиба до пола. Добавляем к нему 5-7 см, это и будет высота стола.
  • Теперь берем в ту же руку самые большие клещи, помощник измеряет расстояние от живота до концов их губок.
  • Добавляем к нему 10-12 см, мы получили половину длины диагонали стола.
  • Длину стороны квадратного стола берем равной 1,4 от длины полудиагонали (0,707 от полной диагонали).

Конструкция

Последовательность изготовления стационарного горна видна из рис. Воздушник фурмы с наддувом от пылесоса или улитки автопечки лучше опустить пониже, а заслонку воздушного дренажа при этом (пп. 4 и 5) сделать выдвижной вперед. Получится воздушный ресивер достаточно большой емкости, и заслонку можно будет выдвигать-вдвигать носком обуви.

Обратите также внимание на цельный колосник, поз. 2

Он в данном случае специальный для горнов. Секрет – в перекрещивающихся ложбинках, разделяющих плиту на квадратики. В них скапливается нагар. Если насверлить отверстия в гладкой плите, то их после каждой ковки придется прочищать стальным прутом.

Но почему нельзя сделать колосниковую решетку наборной из планок, как в печке? Потому, что масса топлива спекается не однородно. В щелях между планками поток воздуха будет прыгать туда, где ему свободнее выйти. В том месте температура окажется выше, и вся заготовка может оказаться пересушенной пятнами. На-глаз мастер-любитель этого не заметит, но под нагрузкой местная хрупкость скажется. А пропускание воздуха сквозь двумерную регулярную структуру (печной колосник одномерный) уменьшает неравномерность воздухораспределения на порядок. Если колосник трехмерный, как показано на рис. с устройством горна в начале, то неравномерность распределения воздуха практически не сказывается.

А как быть, если негде взять спецколосник? Тогда приемлемый выход – полностью самодельная фурма с концентрическим расположением отверстий диаметром 8-10 мм, , такая система не так быстро засоряется и дутье по площади обеспечивает более-менее равномерное. По принципу действия похоже на рассеиватель душа.

Нужно взять улитку от автопечки или подобную ей. Регулировать дутье дренажом в таком случае тоже нежелательно, оптимальный для равномерности дутья наддув слабоват. Нужно встроить в воздуховод дроссельную заслонку, а нижнюю крышку фурмы сделать съемной только для чистки.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

  • корпус;
  • рукоятка;
  • распределительное сопло;
  • газовый шланг;
  • газовая трубка;
  • баллон с пропаном;
  • редуктор;
  • хомуты для крепления.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Можно обустроить кузнечный горн и на жидком топливе, используя в качестве последнего отработку, солярку или мазут.

Сложность заключается в подаче нужного количества топлива в камеру сгорания.

Собирая такую печь, монтируют бак для горючего и систему его подачи в очаг — форсунку. Главная проблема заключается в том, чтобы топливо распрыскивалось в мелкую пыль, тогда система будет эффективной.

Некоторые специалисты рекомендуют для этого использовать топливный тракторный насос.

Для более высокой температуры потребуется обустроить и подачу воздуха. Лучше всего использовать электрический вентилятор.

Однако кузнечная печь на жидком топливе довольно сложная в обслуживании и сборке. Намного проще собрать газовый аналог, да и топливо обойдется намного дешевле, а потребуется его меньше. Но некоторые мастера собирают такие печи и используют для своей кузни.

Конечно, при запланированном производстве более массивных изделий лучше всего делать стационарный кирпичный горн с мощным поддувалом и вытяжкой.

Также немаловажным моментом будет выбор топлива. Газ более дешевый и простой вариант, уголь (древесный или каменный) несколько сложнее в использовании и его нужно большее количество в пересчете на массу заготовки. Что выбрать — зависит от Вашего предпочтения и доступа к запасам горючего.

Для того, чтобы принять участие в обсуждении данного материала, перейдите к комментариям этой статьи. Оставьте свои замечания, подкрепленные опытом сборки и использования различных конструкций кузнечных горнов.

Кузнечный горн из газового баллона – это незаменимый помощник в вашей мастерской. Такой горн дает возможность раскалить до красна металл, ковать ножи, топоры, заниматься художественной ковкой и создавать оригинальные предметы под заказ.

Вверху баллона сделано отверстие со вваренным сгоном небольшого размера, который позволяет устанавливать сопло газовой горелки. Для питания использован обычный газовый баллон с пропаном. Температура внутри в горне может быть выше 1000°C – это оптимальный показатель, при котором металл накаляется до красна.

Переделка горелки от старой плиты

Сделать горелку для горна можно из устройства, применяемого в газовых плитах. Для этого достаточно лишь правильно рассчитать мощность по таким формулам:

  • определяем мощность плиты (W), с которой снимается горелка (узнать ее можно из инструкции или данных на корпусе агрегата);
  • умножаем W на КПД топлива (0,89-0,93), чтобы получить необходимую мощность для горна (W1);
  • узнаем теплотворную способность газа (Q). Если применяется пропан, она составит 3600 кДж/м 3 ;
  • вычисляем расход топлива: T = 3,6 × W1 / Q.

Изготовив горелку по чертежам, нужно обязательно проверить ее работоспособность

Особое внимание уделяется герметичности системы. При выявлении запаха газа сразу же закрывайте регуляторы, проветривайте помещение и ищите утечку, чтобы не допустить возникновения аварийной ситуации в процессе работы

В этой статье я расскажу вам как сделать кузнечный горн, работающий на пропане.

Самодельный кузнечный горн можно использовать для ковки ножей, мечей, работ со стеклом или любой другой работы, требующей разогрева какой-либо вещи до очень высокой температуры.

Некоторые части мини горна сварены сварочным аппаратом, но если у вас нет навыков сварки, проявите смекалку – можно скрепить конструкцию болтами или спаять ее.

Предупреждение! Не начинайте делать горн в домашних условиях на пропановом топливе если у вас нет опыта работы с пропаном. Хотя пропан при правильном использовании не представляет угрозы, опасность все равно сохраняется. Горелка большая и взрыв может повредить ваше имущество и навредить вашему здоровью. Я вас предупредил и ответственности за ваши дальнейшие действия я не несу.

Всегда используйте защитную экипировку при зажигании горелки и работе с ней. Минимум, что на вас должно быть надето – защитные очки или маска для лица, хлопковые или кожаные защитные перчатки. Не надевайте одежду из синтетических материалов, если собираетесь работать с горелкой, так как они моментально вспыхивают.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
