Создаём упорную часть
Для неё берём те же профили, что и для стоек. Потребуется отрезать два куска, длина каждого из них обязана быть равна ширине платформы. Свариваем их и соединяем с опорой.
Далее привариваем пару уголков длиной 300-500 мм. Свариваем всё между собой и крепим на положенное место. Соединять элементы необходимо под прямым углом
Это важно
Рекомендуем посомтреть
Усилитель звука своими руками — популярные схемы, фильтры, функции и особенности проектирования качественного усилителя (120 фото и видео)
Как сделать римские шторы — мастер-класс изготовления и советы как сшить простые и красивые модели штор (80 фото)
Идеи самодельных электрогенераторов — принцип работы, лучшие проекты и особенности постройки самодельного устройства (105 фото)
Классификация отходов
Давайте посмотрим, какие общие веса и меры приняты в обработке отходов:
- 1 куб пространства состоит из 46 656 куб. дюймов;
- 1 куб. ярд равен 27 куб. футам;
- 1 тюк (измеряется в куб. ядрах) = LXWXH (в дюймах), деленный на 46 656;
- 1 Бэйл (измеряется в кубическом Ft) = LXWXH (в дюймах), деленный на 46 656 X 27;
- 1 тюк с размерами 36L X 36W X 36H равно 1 кубическому двору.
Потерянные балансовые
Типичная объемная плотность и другие характеристики потоков отходов варьируются от промышленности до отрасли и от местоположения до места в отрасли. Весьма логично, что потоки отходов или мусорные профили с самым высоким содержанием воздуха получают наивысшие преимущества от уплотнения. Поскольку профили мусора могут значительно различаться в пределах одной и той же отрасли (и даже в пределах одного и того же сегмента рынка), сила уплотнения или выгоды, получаемые от Balers, также будет соответственно изменяться.
Нераспределенные или некомпактные
Для сыпучих или безмасляных материалов требуется огромное количество пространства, по сравнению с отвалом. Одним из основных преимуществ пакетирования как можно большего количества отходов рециркуляции (например, громоздкого картона) является то, что материалы удаляются из потока отходов. Даже когда нет программы утилизации, это может значительно снизить требования к перевозке отходов, поскольку даже небольшое количество упакованных в переработку отходов, вероятно, будет бесплатно загружено ресайклером.
https://youtube.com/watch?v=VGO3AclHQIY
Конструкция гидравлического пресса
Самодельный гидравлический пресс
При выборе схемы оборудования необходимо ознакомиться с техническими бумагами заводских моделей. Это поможет составить оптимальный чертеж гидравлического станка. Взять необходимую информацию можно на сайтах производителей.
Одним из главных условий является устойчивость конструкции и возможность выдерживать большие нагрузки
Поэтому особое внимание необходимо уделить раме пресса. На ней будут располагаться основные компоненты
Самая простая модель для автомастерской состоит из следующих элементов:
- несущая рама. Изготавливается из швеллеров и уголков. Рекомендуемая толщина стали – от 2 до 5 мм.
- гидравлический домкрат. Для выполнения стандартных работ подойдет модель с грузоподъемностью 12 т. Лучше всего применять обычные бутылочные модели;
- опорный стол. На нем будет располагаться деталь, подвергаемая обработке. Он должен состоять из двух швеллеров с расстоянием между ними. В нее будет опускаться шток домкрата;
- насадка. Она устанавливается на рабочий поршень. Предназначена для выпрессовки деталей с различным диаметром.
Это общая схема оборудования, изготавливаемого своими руками. Рекомендуется предварительно рассчитать на бумаге требуемые усилия нагрузки, возможно – выбрать насос для увеличения скорости работы.

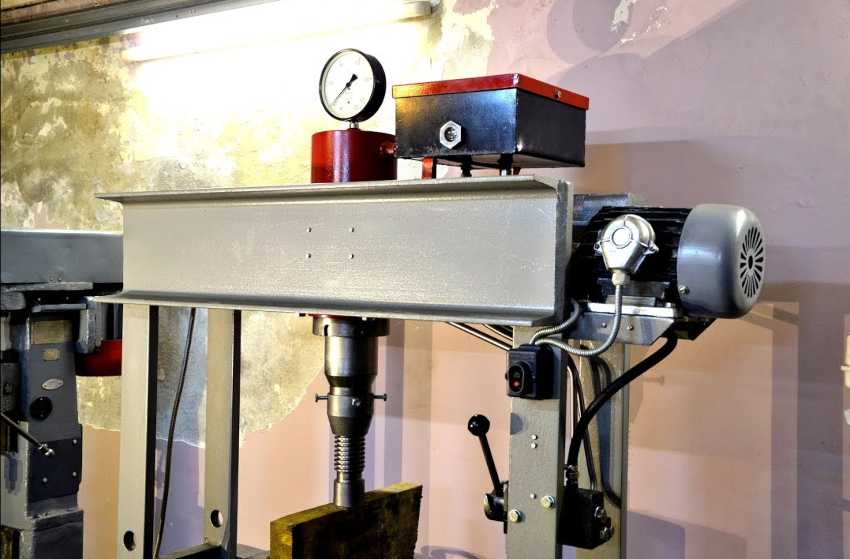

Особенности созданного своими руками электрогидравлического пресса
Самостоятельно можно изготовить не только пресс ручной гидравлический, но и устройство, оснащенное электроприводом. Такое приспособление способно развивать огромные усилия, что расширяет функциональные возможности оборудования и повышает его эффективность.
Гидравлический пресс с электродвигателем можно создать как напольного, так и настольного типа.
Принцип работы созданного своими руками пресса гидравлического с электроприводом состоит в следующем. Гидравлический насос приводится в действие при помощи двигателя, который подключен к электросети. В свою очередь, гидронасос способствует поддержанию необходимого давления рабочей жидкости в первой камере пресса. Поршень обеспечивает передачу давления во второй резервуар пресса, где оно возрастает в несколько раз. Таким образом, полученное усилие передается из второго цилиндра на обрабатываемый материал.
Обратите внимание! Величина передаваемого на обрабатываемую заготовку усилия будет зависеть от соотношения площадей поршней в обоих цилиндрах. С электродвигателем можно создать как напольный, так и настольный гидравлический пресс своими руками
Оба варианта будут отличаться габаритами и значением усилия, оказываемого на обрабатываемую заготовку. Для настольных приспособлений оно не превышает 20 тонн, а для напольных – 100 тонн
С электродвигателем можно создать как напольный, так и настольный гидравлический пресс своими руками. Оба варианта будут отличаться габаритами и значением усилия, оказываемого на обрабатываемую заготовку. Для настольных приспособлений оно не превышает 20 тонн, а для напольных – 100 тонн.
Руководство по сборке пресса
Рекомендации по сборке:
- Изготавливаются детали из металлопроката, в соответствии со схемой или чертежом.
Дрелью проделываются необходимые отверстия. - Сварка рамы.
По углам рамы привариваются укрепляющие ребра.П
-образная рама закрепляется болтами к основанию и получается станина. - Создаётся рабочий стол из металлического листа толщиной 10 мм.
Для вертикального перемещения стола изготавливаются из стальной полосы 10 мм направляющие Ширина направляющих соответствует ширине рамы. Между стойками станины заводится труба, приставляются стальные полосы, а конструкция стягивается по бокам. - Фиксация оттягивающих пружин.
Перед установкой домкрата нужно оттянуть рабочий стол. Изготовьте упорное гнездо и приварите его к нижней центральной части стола. Тогда головка домкрата будет надежно уперта в подвижной стол. - Самодельный пресс для гаража готов.
Остается выполнить шлифовку и покраску для придания товарного вида.
Изготовить пресс для гаража вполне возможно самостоятельно, для этого необходимо приобрести материалы и инструменты. Схему или чертёж приспособления можно взять готовый или создать новый под нужные габариты. Готовое приспособление будет полезно каждому автовладельцу, выполняющему ремонтные работы самостоятельно.
А как часто вы пользуетесь прессовым приспособлением у себя в гараже?
Создаём упорную часть
Для неё берём те же профили, что и для стоек. Потребуется отрезать два куска, длина каждого из них обязана быть равна ширине платформы. Свариваем их и соединяем с опорой.
Далее привариваем пару уголков длиной 300-500 мм. Свариваем всё между собой и крепим на положенное место. Соединять элементы необходимо под прямым углом
Это важно
Рекомендуем посомтреть
Усилитель звука своими руками — популярные схемы, фильтры, функции и особенности проектирования качественного усилителя (120 фото и видео)
Как сделать римские шторы — мастер-класс изготовления и советы как сшить простые и красивые модели штор (80 фото)
Идеи самодельных электрогенераторов — принцип работы, лучшие проекты и особенности постройки самодельного устройства (105 фото)
Процесс изготовления
Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

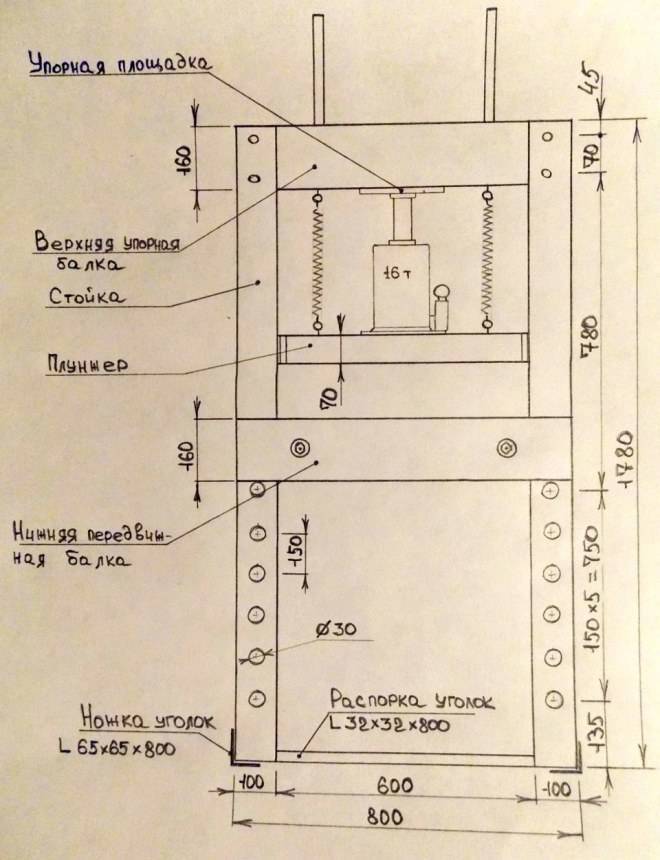

Один из вариантов чертежа для изготовления пресса
Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.
Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.
Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами
Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

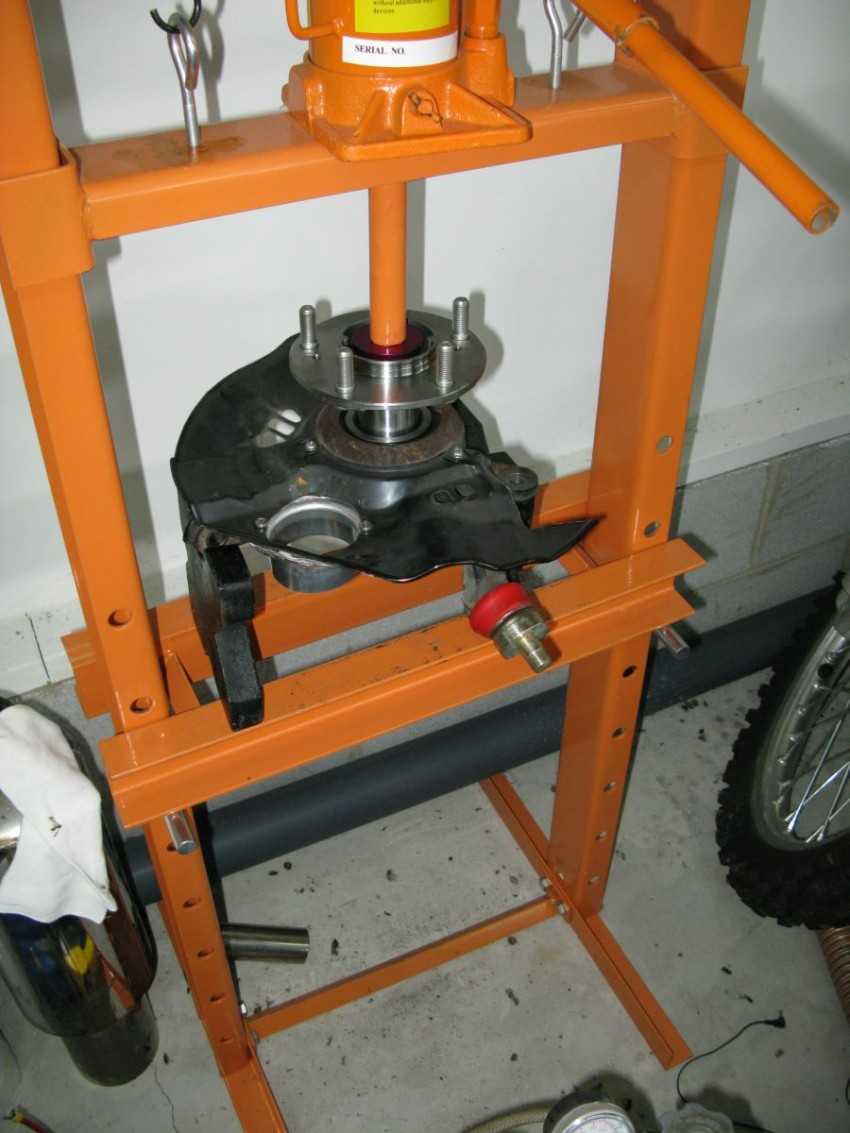

Внешний вид готового самодельного пресса
Всем привет, в этой инструкции мы рассмотрим процесс изготовления очень простого пресса для гаража
С помощью него можно очень удобно небольшими усилиями снимать или устанавливать подшипники, причем не важно, работать нужно с валом или втулкой. Сделан станок из очень простых материалов, в качестве основного силового элемента используется гидравлический домкрат. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально
Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.
Материалы и инструменты, которые использовались автором:
Список материалов:– швеллер (на 80);– профильная труба (квадратная, 40Х40, толщина стенок 3 мм);– стальной уголок;– гидравлический домкрат;– болты, гайки и другие мелочи.
Список инструментов:– сварочный аппарат;– ленточный отрезной станок или болгарка;– сверлильный станок;– гаечные ключи.
Шаг первый. ОснованиеВ качестве основания нам понадобится кусок швеллера на 80 размерами 40 см. В нем нужно будет просверлить отверстия, в них будут устанавливаться матрицы для установки или снятия подшипников.
Шаг третий. НаправляющаяОсталось сделать направляющую, на которую мы будем устанавливать домкрат. Автор ее делает также из профильной трубы. На концах направляющей установлены специальные кронштейны из уголка, благодаря которым направляющая ездит вверх/вниз по стойкам. А чтобы направляющую можно было снять, она крепится к кронштейнам при помощи болтов с гайками. В завершении автор устанавливает пружины, чтобы направляющая сама возвращалась в исходное положение. Пружины должны быть довольно мощными, так как нужно поднимать домкрат и преодолевать давление штока.
Под шток, кстати, в верхней части нужно сделать специальный упор, для этого подойдет кусок круглой трубы по диаметру штока.
Шаг четвертый. ИспытанияВот и все, наш чудо-станок готов, можно испытывать. Для начала автор попробовал снять подшипники со старого якоря, сделать это съемниками не получалось. Его станок с легкостью справился с этой задачей.
В качестве еще одного примера автор запрессовал подшипник в стальную втулку, это получилось быстро и качественно.
Вот и все, проект на этом можно считать оконченным, надеюсь, он вам понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами.
Маслопресс своими руками из мясорубки. Принцип действия
После того как деревянный пресс для отжима масла (или металлический) собран и оснащен сменными насадками, можно начинать использовать его по прямому назначению. Чтобы отжать масло при помощи такого агрегата (например, из семян подсолнечника), необходимо выполнить следующие действия:
- В загрузочный ковш устройства засыпают сырье.
- Валки, поверхность которых покрыта полотном-теркой, приводят во вращение посредством рукоятки.
- За счет вращения валков сырье затягивается в зазор между ними, где и происходит освобождение от кожуры (обдирка).
- После обдирки ядра подсолнечника и шелуха, от которой они освобождены, оказываются в нижнем ковше.
- Смесь, состоящая из ядер подсолнечника и шелухи, провеивается.
- Валки с полотном-теркой меняются на валки с гладкой поверхностью, при помощи которых будет выполняться отжим растительного масла.
- Очищенные ядра семечек помещаются в верхний ковш и поступают на вальцовку.
- Уменьшить величину зазора между валками, что необходимо для того, чтобы проходящие между ними ядра семечек сжимались с требуемым усилием, позволяет специальный рычаг ручного пресса, который переводится во второе положение.
- Результатом выполнения вальцовки является кашицеобразная масса, которую необходимо подвергнуть прессованию, чтобы выделить из нее растительное масло.
Деревянный гидравлический маслопресс ручного типа для выжимки масла из семян и орехов
Поскольку ручной пресс для отжима не в состоянии обеспечить высокого давления, оказываемого на используемое сырье, процент выхода масла ниже, чем при применении специализированного оборудования. Если же использовать в качестве привода такого оборудования электродвигатель или задействовать гидравлический пресс, то можно исправить такой недостаток.
Ручной пресс для отжима масла отличается и рядом достоинств. Приведем наиболее значимые из них.
- Благодаря простоте конструкции такой пресс можно изготовить своими руками.
- Готовый продукт имеет отличные вкусовые качества и высокую пищевую ценность.
Ручной шнековый пресс для домашнего отжима масла
Дома или в небольшом производственном цеху можно использовать как деревянный, так и шнековый пресс для получения растительного масла, которые отличаются высокой эффективностью. Следует иметь в виду: если не изготавливать такие устройства для отжима масла самостоятельно, а приобретать готовые модели, то деревянный пресс на основе гидравлического механизма обойдется значительно дороже, чем пресс шнековый. Если же взять такой агрегат для организации небольшого бизнеса по производству и продаже экологически чистого растительного масла, то окупится он достаточно быстро. Еще быстрее окупится такое оборудование, если использовать его для производства не только подсолнечного, но и оливкового или даже кедрового масла.
Изготовление
Самые важные характеристики самодельного пресса в гараж – надежность и запас прочности. Устройство всегда изготавливают добротно, с большим запасом прочности, так как практически все узлы подвергаются серьезному давлению и нагрузке. Поэтому любая оплошность в процессе изготовления приведет к неминуемой поломке.
Как сделать пресс для гаража своими руками?
Начать работу следует с создания каркаса и платформы. Для её изготовления берут швеллеры, которые обладают многочисленными ребрами жесткости.
В качестве заготовки используют также трубу из металла прямоугольной формы.
Из неё вырезают 4 куска по размерам чертежа. Металлические куски сваривают в один элемент.
Сварные швы должны идти по бокам, чтобы повысить жесткость механизма. Вертикальные стойки и упор также делают из трубы. После этого можно заняться сваркой рамы. Её основными элементам является платформа, две стойка, а также нижний упор. Рама будет принимать на себя усилие, распределять его и обеспечивать устойчивость всей конструкции.
Платформу необходимо дополнить фиксатором. Для этой роли подойдет труба, длиной 15-20 миллиметров. Диаметр трубы определяют, исходя из размеров штока домкрата. Чтобы закрепить фиксатор, используют сварку.
Затем изготавливают съемный упор. Упор будет обеспечивать ход пресса и создавать необходимое усилие на изделие, помещенное в устройство. Данный узел изготавливают с помощью стальных полосок. Полосы должны быть чуть короче, чем расстояние между стойками.
Минимальная толщина металлических полосок составляет 10-15 миллиметров. Полосы сваривают с обеих сторон. Фиксацию упора будут обеспечивать два отверстия, которые просверливают в самих полосках.
После создания рамы в неё помещают гидравлический бутылочный домкрат. В процессе установки упоры оттягиваются и фиксируются. Домкрат помещают внутрь таким образом, чтобы шток помещался в фиксатор. Крепление производят болтами или сваркой. Желательно использовать болты, они позволят по необходимости вынимать домкрат. Так вы сможете использовать его для других целей.
Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.
Что следует учитывать при разработке чертежа самодельного пресса
Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.
Вид станины может значительно отличаться в зависимости от назначения пресса
Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.
Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.
Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости
При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.
Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе
Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции
При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.
Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса
Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.
- В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
- Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
- Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
- Можно также использовать сразу несколько вышеописанных способов одновременно.
Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и размеры швеллеров и другого металлопроката, из которого будет выполнена рама.
Когда надо покупать
Настольный ручной механический мини-пресс
Но вот когда пресс ни в коем случае не надо делать самому, так это когда вы занимаетесь точной механикой, оптикой, ювелирными работами. Все самодельные прессы особой точностью не отличаются: в домашних и/или кустарных условиях их лучше и не сделаешь. А неточный мини-пресс может сломать или непоправимо испортить малюсенькую незаменимую детальку, расколоть линзу, драгоценный камень и т.п. В этих случаях лучше все же приобрести настольный мини-пресс; из них ручные механические реечные (см. рис. справа) есть в широкой продаже и цены на них приемлемы.
Топ-4 модели: характеристика и сколько стоят?
При выборе пресса для макулатуры обращают внимание на:
- производительность;
- развиваемую силу давления;
- и другие технические параметры.
Исходить в первую очередь нужно из объемов требуемой переработки. Не стоит забывать о том, что указанные выше характеристики напрямую отражаются на стоимости устройства. Как правило, чем они лучше, тем дороже пресс.
Таблица: технические параметры и примерная стоимость популярных отечественных и зарубежных моделей прессов.
| Модель | Усилие давления | Тип загрузки | Производительность | Габаритные размеры устройства | Размеры кипы на выходе | Вес одной кипы | Примерная стоимость |
| Barinel 1500-LP6 | до 6 тонн | вертикальный | 4–5 кип в час | 160 × 56 × 67 см | 50 × 50 × 50 см | 10–30 кг | 85–90 тыс. руб. |
| Статико-8 «Малыш» | до 8 тонн | вертикальный | 3–4 кипы в час | 218 × 70 × 84 см | 70 × 60 × 50 см | 40–100 кг | 120–130 тыс. руб. |
| Гидравлический пресс ПГП-2 | до 2 тонн | вертикальный | до 500 кг за 8 часов | 200 × 64 × 42 см | 50 × 40 × 35 см | 10–20 кг | 75–85 тыс. руб. |
| Orwak 5010-Е | до 3 тонн | вертикальный | до 500 кг за 8 часов | 214 × 111 × 91 см | 70 × 50 × 70 см | 85–105 кг | 100 тыс. руб. |
Из чего собирается пресс?
Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?
Процесс делится на несколько этапов:
- В первую очередь создаются каркас и платформа.
Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор. - Рама состоит из платформы, двух стоек и нижнего упора.
Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа. - Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.
Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий. - На завершающем этапе гидравлический бутылочный домкрат помещается в раму.
В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.
Инструменты для сборки пресса
При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.
Для выполнения сборки пресса для гаража понадобятся инструменты:
- сварочный аппарат и электроды;
- болгарка с диском по металлу;
- шуруповерт;
- электродрель;
- уровень;
- рулетка;
- листовая сталь;
- ножовка по металлу;
- электроды;
- профильный уголок.
Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.
Металлопрокат для сборки самодельного пресса
Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:
- Швеллер, изделие №8 и выше.
- Труба круглого или прямоугольного сечения не меньше 4*4 см.
- Уголок не менее 5*5 см. Применяется при сборке основания рамы.
- Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
- Полоса стали толщиной 1 см для ребер жесткости и направляющих.
- Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
- Вставки-подкладки из стального профиля.
Руководство по сборке пресса
В процессе сборки гаражного пресса на каждом этапе сверяйтесь со своими чертежами. В целом же последовательность работы достаточно простая. Нужно лишь пошагово выполнить предложенные рекомендации.
Первый шаг
Разрежьте металл на детали соответствующих размеров, ориентируясь по чертежу. Если чертеж предусматривает наличие отверстий в каких либо элементах конструкции, просверлите их с помощью электродрели.

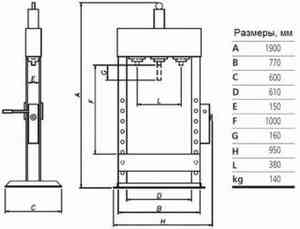

Чертеж
Второй шаг
Сварите основание из отрезков квадратной либо прямоугольной трубы. Стыковочные швы проварите снизу и вверху. Закрепите сверху стальную пластину. Для крепления используйте сварку. При помощи сварки сделайте конструкцию в виде буквы «П». Углы этой конструкции должны иметь строго 90 градусов. Приварите конструкцию к основанию, и вы получите готовую станину.
Третий этап
Сделайте передвижной рабочий стол. Воспользуйтесь для этого трубой либо швеллером. Длину трубы нужно отрезать так, чтобы она была несколько меньше промежутка между стойками станины. Приварите к основной трубе маленькую часть трубы, которую вы предварительно подготовили для штока своего домкрата.
Направляющие передвижного столика изготавливаются из отрезков стальной полоски. Ширина направляющих должна равняться ширине рамы. Заведите трубу в пространство между стойками станины, приставьте стальные полоски по бокам и надежно стяните конструкцию при помощи болтов и гаек. Изготовьте сменный регулировочный упор по такой же схеме. Единственное отличие – напротив стоек нужно сделать отверстия для закрепления на требуемой высоте.
Сборка пресса
Четвертый этап
Зафиксируйте оттягивающие пружины в соответствии с вашими чертежами. Оттяните передвижной рабочий столик и установите домкрат.
Теперь ваш личный пресс готов. В дальнейшем домкрат можно будет быстро извлекать из конструкции и использовать для выполнения других задач.
Удачной работы!
Разработка проекта
Станина — самый важный элемент конструкции гидравлического пресса. Это своеобразная рама, с ведомыми рейками, по которым перемещается горизонтальная балка. К ней крепятся рабочие поверхности для сдавливания деталей. Станина должна быть достаточно прочной для выдерживания усилия, создаваемого домкратом, и иметь запас прочности, т.к. расчетное давление на подвижную балку имеет противодействие в обратном направлении. При неправильном расчете конструкция пресса может попросту разрушиться на разрыв.
Конструкцию станины самодельного пресса лучше сделать с основанием по типу платформы с подвижным столом. Их размеры рассчитывают в соответствии с размерами обрабатываемых материалов. В любом случае ширина и высота проема станины должна иметь больший размер, чем суммарный габарит всех рабочих элементов оборудования. Чтобы определить ширину и высоту проема, для этого нужно сложить такие параметры:
- толщину подвижного стола и платформы
- размеры домкрата
- величину хода штока
- габариты обрабатываемых заготовок.
В данной конструкции гидравлического пресса домкрат крепится к основанию станины между платформой и подвижным столом, функцию опоры возьмет на себя ее верхняя часть. Посредством рабочего стола осуществляется передача усилия от домкрата к обрабатываемой детали. Стол должен двигаться вверх и вниз на раме по боковым направляющим беспрепятственно.
Чтобы обеспечить движение стола в обратном направлении, используют оттягивающие пружины с достаточной жесткостью на растяжение. Их крепят одним концом к основанию станины, другим — к подвижному столу с двух сторон. Пружины нужно подобрать так, чтобы их жесткость соответствовала характеристикам домкрата.
Величину хода штока гидравлического домкрата можно регулировать следующими методами:
1. Вверху рамы устанавливают винтовой привод. Такой элемент оснащают специальным штурвалом наподобие сверлильному станку. В процессе прессования придется оперативно вкручивать винт, уменьшая, таким образом, просвет между заготовкой и подвижным элементом пресса. Таким образом, становится возможным в широком пределе изменять просвет для расположения прессуемых предметов внутри станины.
2. Оборудуют конструкцию съемным подвижным столом. В этом случае его крепят к подвижной горизонтальной балке с помощью специальных замков, а в вертикальных боковых стойках рамы просверливают отверстия с шагом по высоте немногим меньше величины хода штока.
3. Используют сменные стальные подкладки. Для этих элементов отлично подойдут стальные листы различной толщины.
Все эти методы можно использовать в комплексе. Размеры всех деталей должны быть внесены в чертеж с учетом габаритов обрабатываемых деталей и характеристик металлопроката для сборки станины.
Гидравлический пресс для СТО
На станциях технического обслуживания автомобилей можно провести отдельные ремонтные работы только с помощью гидравлического пресса. К задачам автомобильного пресса относятся:
- установка и демонтаж подшипников, вкладышей, шайб, других деталей, которые необходимо впрессовывать;
- работы, связанные со штамповкой и калибровкой;
- кузовные и ремонтные работы, где требуется изменение конфигурации металлической детали. Производства выравнивания, правки или изгиба, то есть придания требуемой формы.
Гидравлический пресс для автосервиса
В большинстве случаев пресс для СТО имеет ручное управление или автоматический привод. Такие агрегаты имеют следующую компоновку:
- движение рабочего поршня происходит сверху вниз;
- создание требуемого давления в рабочем цилиндре осуществляется ручным приводом или с помощью подключенного компрессора. Второй способ существенно увеличивает скорость работы всего агрегата;
- функционально это многопозиционные прессы. Имеется возможность дополнительной установки различных насадок. Это существенно расширяет количество выполняемых операций.
К основным техническим характеристикам относят допустимое максимальное усилие (оно обычно изменяется в пределах от пяти до двадцати тонн) и величину хода поршня. Первый параметр позволяет определить возможности пресса по работе с какими по толщине деталями можно работать. Второй параметр определяет габариты обрабатываемых деталей.
Иногда на СТО, в ремонтных мастерских, частных гаражах применяют так называемые настольные модели гидравлических прессов. К таким прессам предъявляют такие же требования, как и к стационарным, с учётом их размещения и конструктивной компоновки.
При эксплуатации гидравлического пресса в условиях мастерской следует учитывать налагаемые ограничения на габариты обрабатываемых деталей и реальные размеры самого помещения, где установлен пресс. Поэтому для оптимизации рабочего пространства на СТО или в гараже применяют гидравлические пресс, имеющий небольшие геометрические размеры и массу.
Что понадобится для создания пресса своими руками
Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.
Материалы
Для создания прессовой конструкции приобретают следующие материалы:
- Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
- Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
- Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
- Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
- Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
- Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.
Инструменты
Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:
- резьбовую вилку;
- болгарку для разрезки металлических изделий;
- уровень;
- рулетку;
- электрическую дрель;
- слесарную ножовку;
- электроды со сварочным аппаратом для соединения металлических компонентов.
