Как вышибить подшипник дрели интерскол

Как разобрать патрон шуруповерта

Чтобы попасть внутрь, нужно убрать заглушку. На пластмассовом корпусе она снимается легко — достаточно поддеть ее острым предметом. На металлическом ее выбивают молотком. Для этого следует ударить по основанию зажимной гильзы, стараясь ее не повредить. Чтобы до него добраться, между кулачками вставляют болт большого диаметра, затем сдвигают их так, чтобы болт встал перпендикулярно основанию, но при этом мог свободно перемещаться вверх и вниз. По выступающей над поверхностью головке бьют молотком.

Детали конструкции

  • Рукав
  • Основание
  • Шайба
  • Подшипник
  • Гайка.

Устройство может быть и более сложным, но в большинстве случаев оно состоит из этих элементов.

Перед тем как разбирать патрон шуруповерта, следует поискать другие решения проблемы. Пытаться раскручивать его бесполезно. Дело в том, что большинство моделей для этого не рассчитаны, и попасть внутрь без повреждений не удастся. Если они разбираются, то действовать можно несколькими способами.

Что делать, если патрон не разбирается

  • В перфоратор или дрель, способную работать в ударном режиме, вставляем болт диаметром около одного сантиметра. Можно использовать сломанное сверло.
  • Болт или сверло вставляем сзади.
  • Разводим кулачки.
  • Теперь нужно найти упор — им могут стать стол или пол. Необходимо подложить амортизатор — кусок резины или пенопласта.
  • Перфоратор с гильзой упирается в амортизатор и включается на несколько секунд.

После ремонта или профилактических работ сборную модель несложно будет собрать обратно

Важно не перепутать положение кулачков. При долгом использовании они притираются друг к другу и немного деформируются

Если конструкция не предполагает вмешательства извне, корпус придется пилить, а потом соединять самодельным обхватом. Этот процесс является довольно трудоемким и проще установить новую деталь.

Возможные неисправности инструмента

Для начала необходимо ознакомиться с основными типами неисправностей электродрелей. Они могут быть:

  • Электрическими. Чаще всего поломки связаны с электроникой. Бывают случаи, когда инструмент начинает искриться из-за перегрузки. Некоторые модели Bosch PSB перестают функционировать из-за стачивания щеток.
  • Механическими. Иногда из строя выходят подшипники или редукторный механизм. В подобных ситуациях поможет только полная замена сломанных деталей.

Алгоритм поиска и устранения поломок электрической части

При поиске поломки рекомендуется придерживаться определенного алгоритма, с помощью которого удастся быстро отыскать неисправность:

Если устройство полностью не включается, надо вскрыть корпус и проверить соединение кабелей. Возможно один из них оторвался от электросхемы и поэтому не происходит включение устройства. Если с проводами все хорошо, необходимо проверить тумблер выключателя

В некоторых устройствах от Бош и Makita со временем появляются следы окисления и прибор перестает работать

Осматривая устройство, особое внимание надо обратить на щетки. Они должны надежно прижиматься к ротору

Классификация патронов

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Как снять быстрозажимной патрон

Этот вид оснастки придумали в компании Bosch. Такие типы устройств широко применяются во многих дрелях фирм Бош, Макита, Хитачи, а также и в шуруповёртах. Они позволяют легко и без особых усилий менять свёрла, что особенно удобно при работе с большим количеством свёрл.

Понадобятся:

  1. Крестовая отвёртка или прямая.
  2. Шестигранный г-образный ключ.
  3. Молоток.

Далее:

  • Нужно выкрутить винт-стопор. Винты бывают под разные отвёртки.
  • Шестигранный ключ зажать в патроне короткой стороной.
  • Дрель или шуруповёрт нужно положить на край стола (верстака), так, чтобы устройство не лежало на столе.
  • Ударом молотка по не зажатому краю шестигранника наносим резкий удар. Направление — против часовой стрелки.

Как поменять

Вне зависимости от моделей болгарок, методика замены подшипников мало чем отличается друг от друга. Корректировка технологии ремонта связана с особенностями конструкции, которые имеются у каждого бренда.

Bosch

В следующем видео описывается замена подшипников редуктора одной из моделей Bosch, у которой на шпинделе имеется большой люфт. Здесь основным исполнительным органом, создающим усилия выпрессовки/запрессовки, служат обычные слесарные тиски. Применение различных надставок в виде соответствующих по размерам труб и других подобных деталей позволяет передавать усилия в нужное место конструкции с помощью движения губок тисков. Некоторые операции выполняются с помощью надставок и легких ударов молотка.

Особенностью конструкции является залитый пластиком фланец. Для выпрессовки/запрессовки подшипника фланца автор с помощью ножа и горелки убрал мешающую этому процессу пластмассу. Возможно, при наличии навыков токаря просто срезать этот материал на станке.

Makita

В одной из моделей Makita описывается процесс замены подшипников без применения специальных инструментов, любыми доступными подручными средствами. В качестве базовых поверхностей используются деревянные бруски из твердых пород, которые воспринимают на себя нагрузку при выполнении различных технологических операций с применением силового воздействия.

В качестве оснастки применяются подходящие по толщине металлические листы и торцовые головки (можно использовать подходящие по размеру трубы) при выбивании подшипников. Центровочные отверстия вала служат базой для заостренного стержня (в видео это доработанная старая отвертка), с помощью которого освобождается собственно сам вал. Единственным инструментом промышленного производства является съемник для стопорных колец, хотя и без него можно придумать, чем их снять с помощью подручных средств.

Интерскол

Некоторые конструкции подшипниковых узлов выполняются без применения посадок с натягом. Так, например, в следующем видео шарикоподшипник крышки корпуса редуктора модели Интерскол собирается в опорную конструкцию с помощью шайбы, крепящейся резьбовыми соединениями. Для лучшего прилегания к плоскости корпуса поверхность шайбы покрывается клеящим составом.

Hitachi

Некоторые конструкции подшипниковых узлов на первый взгляд исключают замену непосредственно самого подшипника, входящего в такой узел. Однако автор следующего видео нашел способ как это сделать в одной из моделей Hitachi и тем самым сэкономить предложенным способом приличную сумму денег.

Для закрепления подшипникового узла в дрель подошла коронка по дереву, во внутреннюю поверхность которой плотно садится один из его наружных диаметров. При работающей дрели с помощью острого предмета убирается пластиковый материал до величины наружного кольца подшипника. Тем самым ничего не мешает извлечь подшипник с помощью молотка и надставки.

Далее при сборке нового подшипника вместо сточенного пластика вставляется кольцо (в видео оно скорее всего из капролона или другого похожего материала). Так как кольцо в видео имеет толщину стенки не позволяющую выполнить сборку шестерни согласно техническим требованиям, с помощью стамески внутренний диаметр его дорабатывается до нужных размеров.

Sparky

После анализа состояния узлов и деталей выяснилось, что причиной неисправности болгарки стал передний подшипник ротора. Его легко заменили на новый, который вставили в корпус редуктора без натяга и зафиксировали шайбой с помощью резьбовых винтов. Срок работы болгарки Sparky из видео — 15 лет, поэтому не исключены появления других дефектов и автор правильно делает вывод о приобретении новой болгарки.

Типовые неисправности аккумуляторных шуруповертов

1. Появление биения патрона. Если вы столкнулись с такой неисправностью, значит, у вас по какой-либо причине согнулся шпиндель редуктора или пришел в негодность его подшипник. В качестве подшипника в разных моделях шуруповертов может использоваться устройство шарикового типа или же втулка из бронзы. В любом из приведенных случаев придется менять весь редуктор шуруповерта.

2. Свист или скрип при работе электродвигателя. В этом случае двигатель шуруповерта работает, но при этом издает нехарактерные звуки. Причиной данной неисправности может быть отделение одного из магнитов двигателя от корпуса и прилипание его к телу ротора. Также проявление постороннего звука может вызывать засорение подшипника ротора. Если конструкция шуруповерта позволяет разбирать двигатель, то отпавший магнит можно вернуть на место (если он не был поврежден) и закрепить подходящим клеем. Проблему со свистящим подшипником скольжения можно решить смазыванием его с обеих сторон жидкой смазкой-спреем, например WD-40. Не помешает также тщательно смазать сам вал ротора. Следует заметить, что быстрое засорение подшипников и появление после этого свистящих звуков при вращении сигнализирует о том, что они уже серьезно износились. Правильным будет не ждать появления более серьезной поломки, а заменить весь электродвигатель в сборе.

3. Шуруповерт продолжает вращаться после отпускания кнопки пуск. В исправном шуруповерте после отпускания пусковой кнопки должно срабатывать устройство торможения, останавливающее вращение редуктора. Причиной проблемы является вышедший из строя тиристор схемы управления. Можно, конечно, подобрать подходящий по параметрам полупроводниковый прибор, но разумнее будет заменить весь блок включения.

4. Не работает кнопка переключения направления вращения (реверс). Практически все модели шуруповертов используют для изменения направления вращения патрона микропереключатель, который смонтирован в блоке включения устройства. Выход переключателя из строя потребует замены всего блока включения шуруповерта.

5. Проскальзывание муфты-регулятора редуктора. Скорость вращательного движения патрона шуруповерта регулируется с помощью специальной муфты, которую можно представить в виде зубчатой шайбы. Со временем зубцы муфты изнашиваются, и она начинает работать с проскальзыванием. Внешне это выглядит так, что шуруповерт не может закручивать элементы крепления с необходимым усилием.

6. Шуруповерт не включается. Причин может быть несколько:

  • Выход из строя блока включения. Проблема лечится заменой блока исправным.
  • Обрыв контактных проводов. Заменить вышедшие из строя провода и пропаять оборванные контакты.
  • Сгорание электродвигателя. Сгоревший мотор заменяется новым агрегатом.
  • Критический износ графитовых щеток. Угольные щетки являются расходным элементом (в моделях с разборным двигателем), запасной комплект которых должен поставляться вместе с шуруповертом.
  • Разряд или выход из строя аккумуляторной батареи. Аккумулятор следует зарядить или заменить новым.

7. Замена вышедшего из строя патрона. Внутри патрона имеется фиксирующий винт с левосторонней резьбой. Перед выкручиванием винта рекомендуется брызнуть на его резьбу жидкой смазкой-спреем и слегка постучать отверткой по его головке. После удаления винта зажмите в патроне шестигранный Г-образный ключ, закрепите корпус шуруповерта и, вращая ключ против часовой стрелки, открутите патрон с оси. Прежде чем начать выкручивание патрона, следует установить шуруповерт в режим сверления на первой скорости.

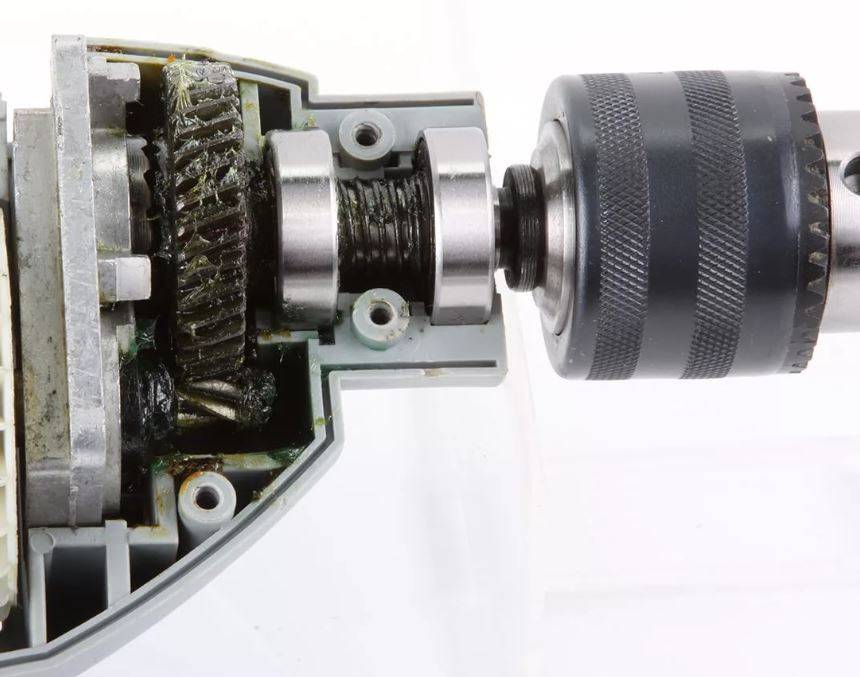

Механические неисправности электродрели

Такие поломки проявляют себя достаточно явно. Посторонние шумы, скрежет, заклинивание вала и пр.

Двигатель вращается медленно, обмотки сильно греются. Или при нормальном вращении слышен характерный гул (скрежет). Вероятнее всего – изношены или засорены подшипники ротора. Разобрав корпус дрели, аккуратно достаем ротор. Он извлекается вместе с подшипниками. Покрутив внешнюю обойму, вы сразу определите неисправность. Если подшипники вращаются туго – их необходимо промыть проникающей жидкостью (WD-40 или обычный керосин)

Затем между обоймами закладывается консистентная смазка для высоко оборотистых узлов. Подойдет «литол» или графитовая смазка для автомобильных подшипников.

Если между обоймами подшипников есть люфт – узлы надо менять.

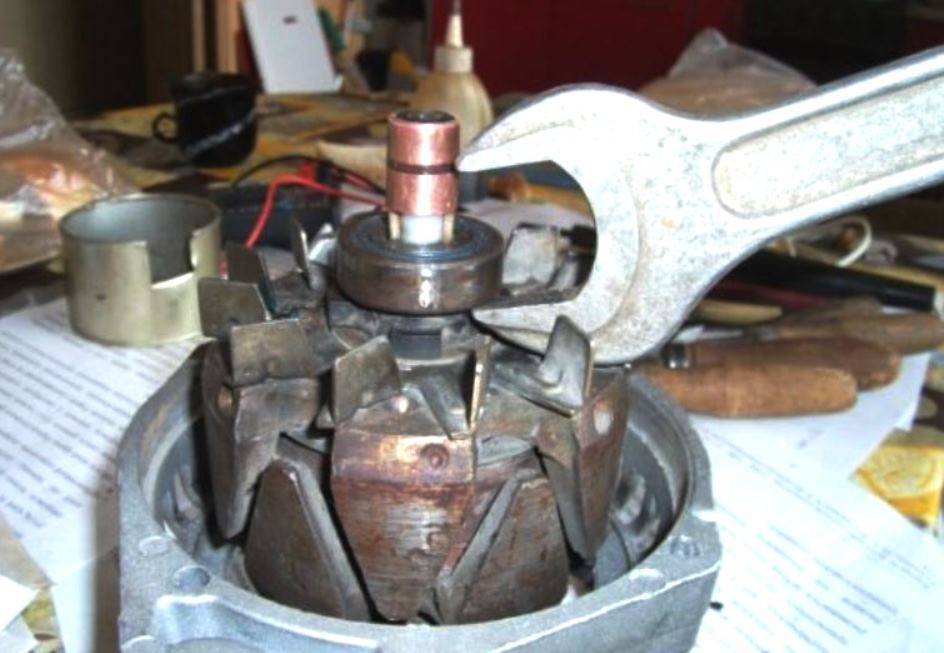

Демонтаж производится специальным съемником или с помощью рожкового ключа.

При отсутствии шариков, обязательно найдите их в корпусе. Выпавшие предметы могут попасть между деталями двигателя или редуктора, и вывести из строя весь узел.

  • Аналогичным образом диагностируются и ремонтируются подшипники вала патрона. Только демонтировать их без съемника не получится.
  • Если установочное место внешней обоймы подшипника (постель) разношено (такое случается при заклинивании подшипника), потребуется изготовить вкладыши из тонкой жести. Иначе при вращении вала возникнут биения.
  • Двигатель вращается в штатном режиме, из корпуса редуктора доносится шум, скрежет. Вал крутится неравномерно. Износ или разрушение шестерен редуктора.

Разбираем корпус и осматриваем шестерни.

Желательно отмыть узел от старой смазки, и прокрутить вал на 360°, контролируя зацепление шестерней. Если выявлен люфт или чрезмерный износ зубьев – придется менять механическую часть.

Возможно, в корпусе редуктора просто скопилось большое количество пыли. Вместе со смазкой, образуется абразивная паста. В таком случае, после промывки узла просто заложите новую консистентную смазку.

Особенно, если вы часто сверлите каменные стены.

Сломан патрон. Для кулачковых устройств (под ключ) это большая редкость, конструкция надежная и простая. Узел подвергается воздействию пыли, поэтому внутренний механизм может банально заклинить. Чаще всего мелкими абразивными частицами забиваются направляющие захватов.

Если патрон плохо закручивается, его достаточно продуть сжатым воздухом и обработать проникающей смазкой.

Разбирать деталь без специального инструмента достаточно сложно. Если внутри механически сломался какой-то компонент, все равно придется менять узел целиком.

А вот быстрозажимные патроны напротив, легко разбираются и ремонтируются.

Они не такие надежные, и плохо переносят нагрузку. Чтобы разобрать такой патрон, достаточно снять пару стопорных шайб. Вы легко обнаружите сломанную или изношенную деталь, которую несложно будет заменить.

Неполадки в электрической сети

Перед тем, как разобрать дрель, следует убедиться, что она отключена от сети. Любую разборку начинают с удаления крепежа. Затем откручиваем винты и саморезы, снимаем верхнюю часть изделия — в нижней части остаются все компоненты. Электрическая схема дрели довольна простая — здесь нет нужды отдельно описывать все элементы, все и так интуитивно понятно.

Естественно, что у моделей с электронными регулировками она гораздо сложнее, но и отремонтировать дрель с такими узлами самостоятельно вряд ли получится, лучше доверить это специалистам с сервисного центра.

Шнур подключения

Когда пропадает питание, стоит только изменить положение изделия — причина кроется в кабеле, скорее всего, переломился один из проводов. Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант — лампочка и батарейка в одной цепи.

После проверки можно сгибать его как угодно, чтобы найти место обрыва, затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.

Кнопка включения

Эта деталь имеет весьма простую конструкцию, но при возникновении неполадок будет препятствовать включению дрели. Работа ее простая: клавиша скользит в специальном блоке, и пальцем-толкателем замыкает контакты. От долгой эксплуатации внутрь блока набивается пыль, которая препятствует перемещению кнопки и блокирует ее, не давая замкнуть цепь контактов. Устраняется дефект просто — вскрыть и удалить пыль при помощи кисточки.


Чтобы произвести ремонт кнопки дрели, надо удалить боковую стенку, проверить целостность контактов. Когда образовался нагар — зачистить контакт мелкой наждачной бумагой. В случае обгорания контакта меняем весь блок.

Щетки ротора

Не все пользователи знают, что питание от сети на ротор передается с помощью щеток, сделанных из графита — при нормальной работе между ними и ротором происходит постоянное искрение. Бывают случаи, когда между якорем и щеткой набился пыж из пыли, а так как пыль является диэлектриком, то дрель работать не будет, пока мы не удалим пыль и не восстановим контакт.

При работе щетки постепенно уменьшаются, потому что стирается их нижняя часть. Периодически их необходимо осматривать и менять — это сделать несложно, только надо иметь в запасе новый комплект.

Типовые поломки инструмента

Зная устройство электродрели, несложно определить причину того, почему не работает та или иная его функция. Следует отметить, что избежать поломок электроинструмента можно, если периодически проводить профилактические работы, связанные с заменой смазки механических частей.

После окончания работ по сверлению необходимо убирать пыль с инструмента, особенно с его вентиляционных отверстий. Характер неисправностей разделяют на электрическую или механическую природу возникновения.

Электрические повреждения

Такого вида поломки происходят из-за превышения допустимой нагрузки на аппарат и нарушений в его эксплуатации. Проявляются они в отказе инструмента включаться, в неисправности реверса или регуляторе оборотов. Чаще всего для восстановления работоспособности понадобится разобрать кнопку запуска и прочистить все места, связанные с электрическим контактом.

Появление запаха гари свидетельствует о возникновении перегрузки в работе электродвигателя. В таком случае вначале проверяется состояние щёток и обмоток, изучаются места подключения провода питания на отсутствие подгорания. Подгорание связано с попаданием пыли, в результате чего увеличивается переходное сопротивление, что ведёт к нагреву. Электрического рода неисправности легко вычисляются с помощью мультиметра и визуального осмотра.

Механические поломки

Механические неисправности выявляются сложнее. Такого рода поломки обычно сопровождаются возникновением посторонних звуков, и устранить их без разборки инструмента не получится. В случае плохого фиксирования сверла в патроне понадобится его заменить, так как износ зубчатого соединения самостоятельно восстановить невозможно.

Возникновение клина при работе связывается с повреждением редуктора или подшипника. Если разобрать устройство, то повреждённый узел будет виден сразу. Износ шестерёнок или шлицов будет говорить о необходимости их замены. Подшипники проверяются путём покачивания их на валу. Если движение не плавное или слышны посторонние звуки, то подшипник заменяется. После того как получится найти неисправный узел и починить его, перед тем, как собрать устройство обратно, необходимо провести очистку редуктора от старой смазки и нанести новую. Тогда устройство сможет прослужить ещё не один год.

Originally posted 2018-07-04 08:18:20.

Как снять подшипник с якоря болгарки?

Сегодня домашние и профессиональные мастера используют несколько методов решения данной проблемы. При возникновении необходимости снять подшипник с якоря болгарки или другого инструмента сделать это можно с помощью таких приспособлений:

  1. Съемников. Это специальные устройства, которые позволяют легко и безопасно снять с якоря болгарки подшипники разных размеров. Использование съемников практически не требует применения физической силы даже при условии плотной посадки подшипника. Благодаря механизму центрирования обеспечивается одновременная установка захваток устройства. Оно может использоваться в любых положениях. Перед тем, как снять подшипник, нужно очистить вал якоря болгарки от старой смазки, стружки, песка, чтобы ничего не мешало вынуть деталь. Механизм центрирования позволяет съемнику точно занять посадочное место. Если подшипник цел, а процесс демонтажа осуществляется для ревизии, вытягивать его следует за внутреннее кольцо, чтобы не повредить.  Для больших валов якоря болгарки используют массивные съемник с тремя или четырьмя лапами захвата, а для маленьких подойдут устройства со сменными пластинами или планками.
  2. Молотков, зубил, гаечных ключей и других подручных инструментов. В данном случае, чтобы снять подшипник с якоря болгарки,  его греют газом, сжимают тисками, стачивают, рубят и производят множество других операций. Эти способы, конечно, могут оказаться действенными, однако существует большой риск, что посадочное место детали будет механически повреждено. Да и зачастую сам подшипник после таких манипуляций без съемника окажется непригоден к дальнейшему использованию. К тому же исполнитель может получить травму вследствие попадания в лицо, глаза или голову кусков обоймы, которые разлетаются после ударов.

Как показывает практика, более эффективными в данной ситуации оказываются съемники. Они позволяют быстро, легко и без особого риска снять подшипник с якоря электроинструмента и произвести осмотр деталей или их замену. Если вам приходится периодически проводить подобные операции, следует обзавестись таким полезным приспособлением. Использование подручных устройств допустимо лишь в том случае, если вы имеете опыт ремонта электроинструментов и требуется срочная замена детали.

Понятие о щёточном механизме

Так как загрязнение болгарки неизбежно, об устройстве этой детали необходимо знать побольше. При разных неисправностях наибольший процент выявляется именно в этом узле. Кроме того, даже в исправном инструменте невынужденный износ щёток неизбежен, хотя и происходит это очень редко.

Выбор электрощеток

Этот элемент представляет собой шестигранную геометрическую фигуру с одинаковыми параллельными гранями. Для обеспечения электрического контакта в него запрессован медный поводок. Размеры и формы щётки бывают различными, как и материал для их изготовления. Первоначальное устройство было простым: медная проволока и токопроводящая кисточка. Но в связи с большим износом эту конструкцию пришлось модернизировать.

Современные токосъёмные элементы производят при помощи сжимания углеродистых материалов с повышением температуры и давления.

Если при работе болгаркой, как, впрочем, и дрелью, инструмент функционирует рывками, с характерным запахом гари, то первопричина кроется в износе этой небольшой детали. Пренебрегать их заменой не рекомендуется, так как это неизбежно приведёт к выходу приспособления из строя. В этом случае работу нужно прекратить, выяснить причину, почему горят щётки на электродвигателе, и приступить к ремонту.

Разновидности устройств для съёма тока

Недооценка важности исправного состояния этой детали приводит к серьёзным последствиям. Своевременные мероприятия по их предотвращению продлят срок службы инструмента

Для начала нужно разобраться в разновидностях токоприёмников:

  • Изготовление графитовых щёток для болгарки происходит при помощи смешивания основного вещества со связующим составом. В результате прессования углеродистых материалов под давлением и дальнейшего обжига получается изделие с дополнительной прочностью и износостойкостью. Затем начинается процесс графитизации, который заключается в нагреве до температуры в 2500—2600 градусов в особых печах. Это самый распространённый вид подобных изделий хотя и стоящий довольно дорого, но срок эксплуатации отчасти её компенсирует.
  • Для производства угольных щёток для болгарки используют тот же графит или сажу, только из цикла исключается дополнительная закалка. Это значительно снижает как себестоимость изделия, так и его долговечность.
  • Сырьё для изготовления металлографитных щёток, как следует из названия, кроме основного элемента, включает металл. Обычно это медный порошок, но не исключается добавление олова, свинца или серебра. Содержание металлического компонента может доходить до 80 процентов. Применение для подобных деталей находится преимущественно в промышленных генераторах и электродвигателях. Для бытовых нужд у этих изделий слишком высокая цена.

Типоразмеры и как их расшифровать

Используется несколько типоразмеров. Их необходимо знать, чтобы правильно подобрать изделие на замену. На конус нанесена маркировка.

Рассмотрим пример: 1 — 6 В 7. Цифры 1-6 — диапазон размеров хвостовика, которые могут быть установлены на изделие. В данном случае он выражен в миллиметрах. В 10 и далее до В 45 указывают калибр конуса. Всего существует 9 калибров.

Маркировка может иметь такой вид: 1 — 13 М 12х1,4. Цифры до буквенного обозначения — диапазон размеров хвостовика, после него — параметры резьбы. Величины указаны в миллиметрах или дюймах.

Аккумуляторная дрель-шуруповерт Bort

Рассмотрим еще один пример: 4 — 15 мм ½ — 22 UNF. Надпись говорит о том, что можно применять биты диаметром от 4 до 15 мм, ½ — это размер резьбы в дюймах, 22 — количество ниток (резьбовых витков) в дюйме.

Шуруповерт и его конструктивные особенности

Начинать ремонт шуруповерта своими руками следует с ознакомления с его конструкцией. Главным элементом шуруповерта является электрический мотор. Шуруповерты бывают как сетевого, так и аккумуляторного типа. К использованию сетевого шуруповерта прибегают реже, из-за такого недостатка, как необходимость подключения инструмента к сети 220В. Инструменты аккумуляторного типа более популярны, так как позволяют проводить не только ремонтные работы дома, но и за его пределами.

Основными узлами аккумуляторного шуруповерта являются:

  1. Корпус. Обычно все шуруповерты изготавливаются из прочного пластика.
  2. Кнопка пуска. Она устроена так, что от силы нажатия на нее зависит количество оборотов патрона.
  3. Электродвигатель. В аккумуляторных инструментах применяются однофазные моторы коллекторного типа и постоянного тока. Двигатель представляет собой ротор, статор в виде магнитов, а также щеточный узел.
  4. Редуктор.
  5. Регулятор усилия.
  6. Переключатель реверса.
  7. Аккумулятор. Как правило он съемный и зачастую комплектуется с изделием в двойном экземпляре.
  8. Патрон. Как правило, применяются быстрозажимные патроны.

Некоторые модели дополнительно оснащаются светодиодными фонариками подсветки, а также указателями зарядки батареи. Возвращаясь к проблемам с шуруповертом, следует отметить, что любой из вышеперечисленных элементов может стать причиной неисправности инструмента. Что необходимо для ремонта? Первым делом требуется отыскать причину поломки, после чего принимать соответствующее решение об ее устранении. Инструмент можно разделить на две части: электрическую и механическую. Первоначально требуется выяснить, в чем проблема неработоспособности шуруповерта: в механике или электрике. Сделать это не составит особого труда, поэтому рассмотрим поломки более подробно.

Неисправности механической части

Выявить механические неисправности шуруповертов можно по такому признаку, как слышимость функционирования электродвигателя. При нажатии на кнопку пуска слышны признаки работы электродвигателя, но при этом патрон инструмента не вращается или при вращении слышны характерные звуки неисправности.

Профилактика коллекторных устройств

Для того чтобы продлить срок службы якоря, а соответственно и самого электрического инструмента, необходимо выполнять несколько простых правил. Эти меры состоят в следующем:

  • Не допускать долговременной работы приспособления на низких оборотах при существенной нагрузке, а тем более закусывания режущей части. При заклинивании электродвигателя достаточно короткого времени блокировки, чтобы он сгорел.
  • Если же устройство заклинило, его нужно аккуратно высвободить и дать поработать на холостых оборотах две минуты. За это время за счёт естественного охлаждения нагретые части немного остынут.
  • Соблюдать сроки добавления или замены смазочных материалов.
  • При появлении вибрации или шумов необходимо произвести профилактический осмотр с разборкой корпуса и очисткой от грязи как коллектора, так и всего пространства внутри.

Если вовремя заменить недорогие детали, то можно избежать затрат на серьёзный ремонт.

Любые самостоятельные работы по ремонту электроинструмента, не только угловых шлифмашин, рекомендуется не производить до окончания гарантийного срока. Изготовители не приветствуют несанкционированное вмешательство в устройство техники. Не касается это лишь замены щёток без вскрытия корпуса, а в остальных случаях лучше обратиться за помощью в авторизованный сервисный центр.

Что предлагает «Конструктор»?

В каталоге Вы найдете большой выбор инструмента, запчастей, а именно:

  • Для бензо- и электроинструмента;
  • Для бензиновых двигателей;
  • Для снегоуборочной техники;
  • Мойки, насосы, помпы, статоры, шестерни, выключатели;
  • Для дома – бытовая техника, расходные материалы, бензопилы;
  • Для сада – культиваторы, газонокосилки;
  • А также запчасти Калибр – инструмент для ремонта, компрессоры, генераторы, сварочное оборудование, насосное оборудование, станки, стабилизаторы напряжения.

Более подробно ознакомится со всем ассортиментом магазина «Конструктор» Вы можете, перейдя в интересующую категорию. В целом на сайте представлены более 10 тысяч моделей, различных характеристик и назначений. Так же на нашем сайте есть магазин запчастей для бытовой техники.

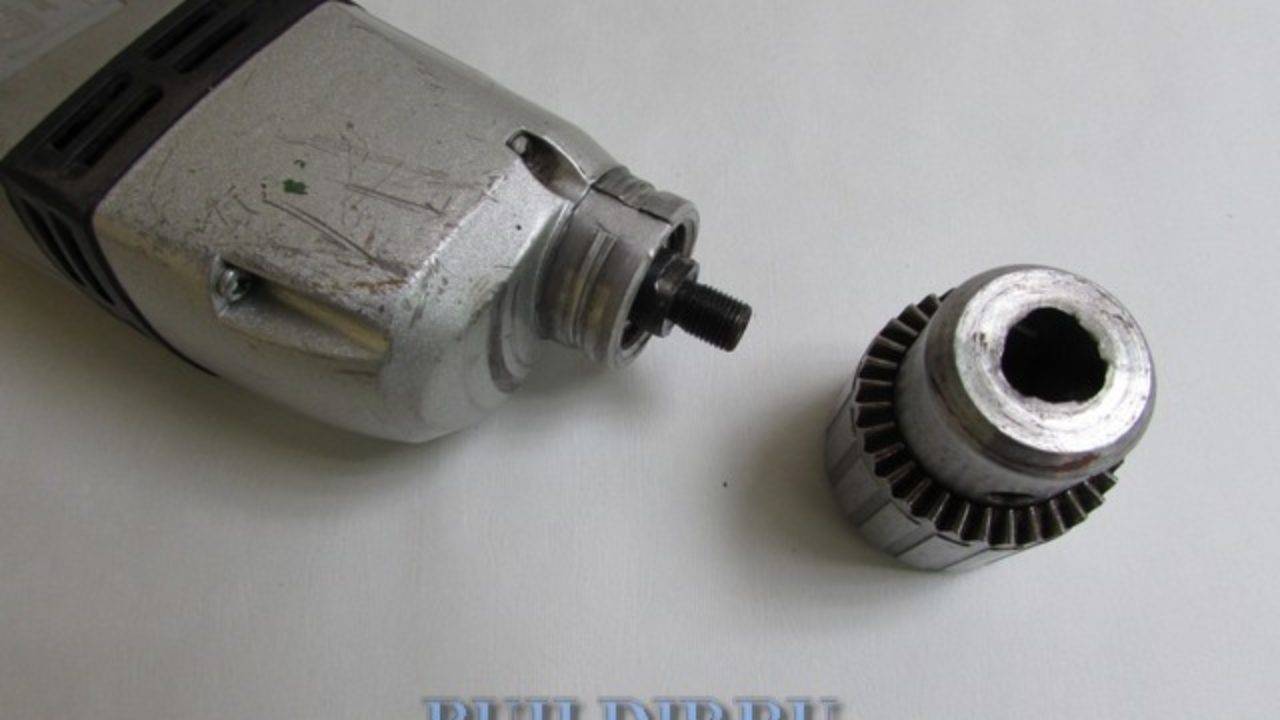

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене

При необходимости выполняется полная замена разбитого патрона

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.
