Описание[ | код]

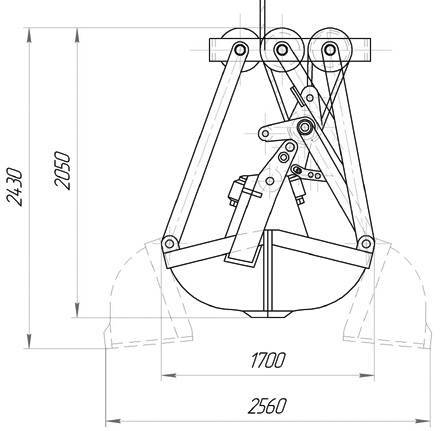

Мостовой перегружатель с двухчелюстным канатным грейфером
Устройство представляет собой приспособление, представляющее большой железный черпак, прицепляемый к грузоподъемному крану и служащий для захватывания и выгрузки поднимаемого краном материала — песка, земли, горных пород, лома металлов.
Грейферы также являются рабочим оборудованием механических и гидравлических экскаваторов и применяются при разработке грунтов ниже и выше уровня его стоянки, а также некоторых других видов работ — рытья глубоких котлованов, очистки прудов и каналов.
Параметры | код
В значение грузоподъёмности крана (обозначается “Q“), оборудованного грейфером включены массы груза и грейфера. От соотношения этих масс зависит зачерпывающая способность грейфера. В связи с этим перегружаемые грейфером сыпучие грузы разделены по насыпной плотности на следующие группы:
| Группа | Насыпная плотность (p), т/м³ | Описание грузов | Масса грейфера |
| Весьма лёгкие | 0,4 — 0,63 | известь-пушонка, угольная пыль | 0,37Q |
| Лёгкие | 0,8 — 1 | сухие порошкообразные глинозёмы и мел, сухой шлак, мелкий и средний щебень, уголь всех марок | 0,4Q |
| Средние | 1,25 — 2 | мелкокусковый гипс, алебастр, сухая мелкокусковая глина, гравий, среднекусковый известняк, битый кирпич, цемент, крупный щебень | 0,42Q |
| Тяжёлые | 2,5 — 3,2 | твёрдые породы | 0,45Q |
Грузоподъёмность грейфера определяется взвешиванием материала после пробного зачерпывания, производимого владельцем грейфера перед применением для перевалки груза данного вида (марки, сорта). Пробное зачерпывание производится с горизонтальной поверхности свеженасыпанного грунта. Канаты грейфера должны быть защищены от перетирания материалом, захватываемым грейфером.
Блоки грейфера располагаются и выполняются таким образом, чтобы исключалось самопроизвольное его раскрытие и выпадение канатов из желобка блока.
Грейфер канатный и приводный — преимущества и недостатки
Канатные грейферы представляют собой устройства, челюсти которых монтируются к приводным лебедкам с помощью гибкого каната. Что касается приводных грузозахватных устройств, то их рабочий механизм находится на самом устройстве.
Канатные грузозахваты могут быть:
1. Одноканатными
— в устройствах канат является одновременно и подъемным, и замыкающим. Из преимуществ одноканатного оборудования отмечают: возможность установки навесного агрегата на любой тип крана и быстрый съем устройства. Недостатками являются:
- наличие ручного управления на раскрытие челюстей устройства;
- небольшая длина каната, которая приводит к уменьшению высоты подъема;
- наличие сильных ударов при раскрытии об опоры, что негативно сказывается в дальнейшем на продолжительность работоспособности одноканатного навесного устройства.

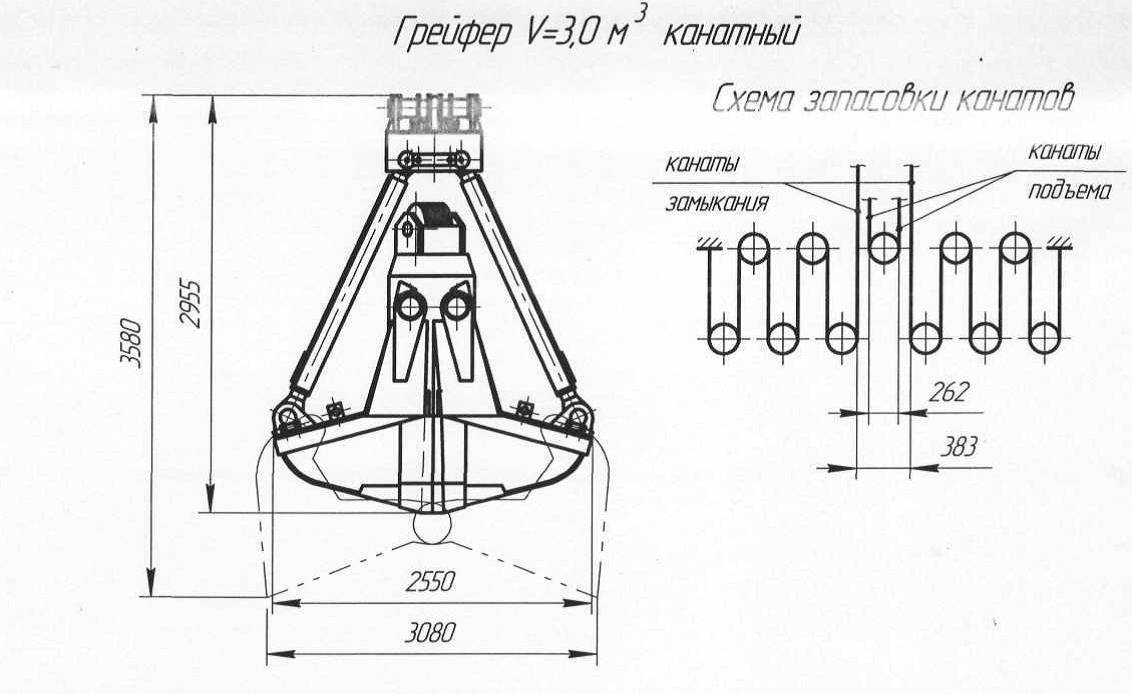

2. Двухканатными
— агрегаты оснащены двумя канатами. Один — отвечает за раскрывание и смыкание челюстей устройства, а второй отвечает за подъем и опускание оборудования. Автоматическое управление и высокие показатели производительности выступают преимуществами двухканатных агрегатов, над одноканатными грейферами. Из недостатков отмечают потребность в наличии двух лебедок, и невозможность быстро сменить устройство.
3. Четырёхканатными
грейферами, которые относят к типу двухкатантых устройств, но с небольшим отличием, а именно — наличием двух подъемных и двух замыкающих канатов.
4. Подгребающими
грузозахватными устройствами, которые используются в тех случаях, когда требуется зачерпывать материал, к примеру: из трюма судна, вагона, контейнера и прочих.
Приводные навесные грейферы, как и канатные тоже делятся на типы. В зависимости от привода и типа рабочего механизма грейферные грузозахваты бывают:
- моторные агрегаты — работают от двигателя специализированной машины;
- пневматические устройства — требуют при наличие пневмосети;
- гидравлические оборудования — функционируют от энергии производимой гидравлической системой спецтехники;
- электрические навесные грузозахваты — приводятся в движения от насоса (располагается в верхней части устройства), который питается от электричества.
Из всего выше перечисленного разнообразия устройств наиболее востребованы гидравлические грейферы, так как они:
- мощные;
- легко управляемые;
- высокопроизводительны;
- имеют возможность монтажа роторной установки.
Теперь, зная разновидности грейферных навесных устройств и их конструкционные особенности, можно выбрать оборудование, которое будет эффективно справляться с поставленными задачами.
Модификации и их технические характеристики
ПЭФ-1БМ | ПЭФ-1БМ-1 | ПЭ1М-01 без гидропривода | ПЭ1М-02 с гидроприводом | ПЭ1М-03 (система ДУ) | |
Грузоподъемность, т | 1 | 0.9 | 1 | ||
Базовый трактор | МТЗ-80/82.1 | ||||
Высота погрузки, м | 3.7 | 4.2 | 4.32 | 3.7 | |
Максимальный вылет стрелы, м | 3.9 | 4.9 | 5.14 | 3.9 | |
Объем грейфера, м³ | 0.56 | ||||
Глубина копания, м | 2.5 | 3.5 | 3.74 | 2.5 | |
Вес погрузчика, т | 2.4 | 2.42 | 2.35 | ||
Скорость передвижения, км/ч | 19 |
- ПЭФ-1БМ(Р) — стрела погрузчика оборудована ротатором;
- ПЭ-Ф-1БМ-100 — редуктор с насосами НШ-32 заменяют на насос НШ-100;
- ПЭ-Ф-1БМ(У) — погрузчик с усиленной колонной — диаметр ее основания на 4 см больше, чем у обычной;
- ПЭФ-1БМ(Т) — оснащение телескопической надставкой, что делает вылет стрелы больше на 1 м;
- ПЭ-Ф-1БМ-1— модель комплектуется итальянской гидравликой. Рабочий ресурс техники увеличивается, управление с помощью 3-х тросовых джойстиков выполняется более плавно, без рывков.
Итальянская гидравлика:
- гидрозамки одностороннего действия на гидроцилиндрах домкрата;
- гидрозамок гидроцилиндра стрелы;
- гаситель на гидроцилиндре поворота, регулировка на давление 127 кг/см²;
- регулируемый дроссель с обратным клапаном — для настройки расхода рабочей жидкости в одном направлении (полость опускания стрелы), в обратном направлении поток свободен (для корректировки спуска стрелы без рывков);
- масляный фильтр сливной (гидравлический, тонкой очистки = 10 мкм);
- заливная горловина с воздушным фильтром и несъемной сеткой для очистки масла;
- указатель уровня масла с термометром в баке;
- манометр.
Погрузчик ПЭ1М-03 оснащается пультом ДУ, управление им может осуществляться оператором за пределами кабины, улучшая контроль за проведением работ и их корректировку.
Модели погрузчиков ПЭ1М-04, 05 и 06 устанавливаются на производственный трактор МТЗ-92П.
В этой модели более мощный двигатель (84 л.с.), машина обладает специальной компановкой, предназначенной для монтажа не него погрузчиков и экскаваторов.
Все 3 модели погрузчика имеют различные надставки стрелы. Сиденье водителя разворачивается, обеспечивая лучший обзор, на приборной панели предусмотрено место для размещения джойстиков управления погрузчиком.
Как устроен грейфер?
Для того чтобы сделать своими руками такой грейфер для чистки колодцев, как на видео, вы можете использовать чертеж, который, более, чем наглядно показывает устройство такого ковша:
- Две части самого ковша, причем необязательно они должны быть изогнутыми, как у экскаватора. Их можно изготовить квадратными, к тому же это намного проще с технологической точки зрения;
- Связующие рычаги. Один конец такого рычага крепится к ковшу, а другой – к оси. Всего потребуется четыре таких запчасти;
- Ось. Можно банально сделать из обычной трубки. Главное, чтобы была возможность закрепить рычаги с обоих концов трубки;
- Цепь или трос, который крепится с обеих сторон оси. Стоит отметить, что если вы используете трос, то он должен быть достаточно крепким, чтобы ковш не оборвался. Как мы можем наблюдать на видео, грейфер врезается в почву, и когда вы начинаете его вытаскивать, создается сильная нагрузка на цепь;
- Трос, который наматывается на лебедку;
- Ну и, конечно же, для простоты выбрасывания грязи из ковша вы можете соединить его половинки веревкой, при помощи которой будете раскрывать грейфер.
Теперь у вас есть вся информация для того, чтобы сделать подобное устройство своими руками у себя на даче.
Как сделать забивную скважину на воду своими руками?
Навесное оборудование JCB Грейферный ковш
Информация
готова предложить большой ассортимент навесного оборудования, ручного инструмента и спецтехники JCB. Вся продукция произведена в Великобритании. Статус официального партнера позволяет нам устанавливать минимальные цены на грейферные ковши и другую технику, а также постоянно иметь в наличии все позиции, перечисленные в каталоге. На грейферы для экскаваторов и другое навесное оборудование, которое можно купить в «ЛОНМАДИ», действует гарантия производителя. Грейферный ковш экскаватора или манипулятора — это простое и эффективное грузозахватное устройство, применяемое для подъема и погрузки сыпучих материалов, а также выемки разработанного грунта из глубоких котлованов. При изготовлении современных захватов применяется мощный гидравлический привод, обеспечивающий надежное удержание груза. Некоторые модели могут оснащаться челюстями круглого сечения, подходящими для рытья колодцев.
Грейферные захваты для металлолома и другого груза, представленные в продаже, имеют гидроцилиндры увеличенного размера. Конструкция грейферов усилена в местах, испытывающих наибольшие нагрузки. Все важные узлы надежно защищены, что предотвращает случайное повреждение при работе с твердыми материалами. Гибкие шланги, которые устанавливаются на грейферные захваты для бревен и металлолома, имеют увеличенную толщину и выполнены из материалов, стойких к истиранию и не деградирующих под воздействием агрессивных веществ, высоких температур и УФ-излучения.
По желанию заказчика грейфер может комплектоваться телескопическим оборудованием, позволяющим работать в котлованах глубиной до тридцати метров. При использовании подобной техники следует учитывать, что использование удлиненных грейферных ковшей для кранов или экскаваторов требует от операторов тщательного соблюдения техники безопасности. Перед началом работы необходимо убедиться, что поверхность, на которой находится техника, обеспечивает достаточный запас устойчивости.
Преимущества заказа грейферов для экскаваторов у нас
Желаете уточнить характеристики или стоимость оборудования? Обратитесь к консультантам компании. Мы готовы помочь с подбором грейферного ковша для экскаватора или манипулятора по доступной стоимости. Вся техника поставляется напрямую со склада и регулярно имеется в наличии. «ЛОНМАДИ» располагает сетью представительств, позволяющей приобрести спецтехнику, оборудование и ручной инструмент за пределами Москвы.
В компании можно не только купить гидравлический грейфер и другое навесное оборудование. Вы нуждаетесь в профессиональных услугах по техобслуживанию и ремонту? В распоряжении «ЛОНМАДИ» имеется собственный сервисный центр, в котором есть всё необходимое для проведения качественной диагностики и ремонтных работ любой сложности. Компания использует OEM-запчасти и расходные материалы, рекомендованные производителем. Заказчики, занимающиеся ремонтом самостоятельно, могут купить запасные части для грейферных ковшей отдельно.
Классификации грейферов по типу челюстей
Как было упомянуто выше, захватывающие элементы грейфера называются челюстями. Их количество варьируется от двух до восьми. Форма челюстей во многом определяет, с какими грузами способен работать захват. Ковшеобразные грейферы нередко используются для проведения копательных работ и добыче ископаемых. С целью улучшения черпающих характеристик режущие кромки ковша дополняются заостренными зубьями. Клещеобразные захваты удобны для погрузки круглого леса, трубных изделий и других цилиндрических объектов продолговатой формы. Вильчатые грейферы находят свое применение как оборудование сельскохозяйственного предназначения. Они незаменимы для высокопроизводительной погрузки сена, соломы, силоса и прочих волокнистых материалов, как в рулонном, так и рассыпном виде.
Сыпучие, мелкокусковые и склонные к высыпанию (вытеканию) грузы перегружаются при помощи закрытого или полузакрытого грейферного ковша. Остальные типы грузов обрабатываются открытыми грейферами, лопасти которых при смыкании не образуют сплошной поверхности.
Отдельно стоит заострить внимание на траектории движения челюстного захвата. У копательных устройств челюсти смыкаются по “роющей ” траектории, позволяя тем самым глубже внедряться в разрабатываемый грунт. Лопасти, двигающиеся по подгребающей траектории, наоборот, не должны врезаться в материал
Их основная задача – сгребать сыпучие и мелкокусковые грузы, послойно лежащие на поверхности. Отсюда и назначение у них совсем иное – погрузочное
Лопасти, двигающиеся по подгребающей траектории, наоборот, не должны врезаться в материал. Их основная задача – сгребать сыпучие и мелкокусковые грузы, послойно лежащие на поверхности. Отсюда и назначение у них совсем иное – погрузочное.
При проведении работ в ограниченном пространстве, например, при рытье колодца или скважины, важен такой параметр как максимальный размах челюстей грейфера. Чем меньше общая ширина размаха, тем лучше. В идеале: ширина размаха должна совпадать с шириной копания. На сегодняшний день, существуют грейферные модели с неизменяемой шириной размаха, обеспечиваемой благодаря кинематической схеме движения челюстей по фиксированным направляющим.
При копании и погрузке неоднородных по твердости пород предусмотрены грейферы с независимым смыканием челюстей. Классический вариант, когда конструкция привода предполагает одновременное равномерное закрывание всех челюстей, терпит в данном случае неудачу. Если одна из челюстей во время смыкания встречает на своем пути сопротивление и останавливается, то это блокирует работу остальных. Независимое (поочередное) челюстное схождение решает возникающую проблему. Это реализуется путем интеграции пружинных механизмов в тягу каждой челюсти, приводящих к перераспределению усилий на элементы грейфера с целью более плотного обхватывания груза.
Встречаются грейферные захваты, имеющие индивидуальный привод каждой челюсти. Отдельное исполнительное устройство на каждую “клешню” позволяет в существенной мере повысить ее мощность. Более того, это решает проблему неравномерного смыкания, описанную выше.
Вращение грейфера вокруг своей оси осуществляется за счет роторной установки. Оснащение подъемно-погрузочного механизма ротатором позволяет захватывать грузы из любого положения, что особенно актуально при подъеме контейнеров и емкостей, имеющих строго определенные места захвата.

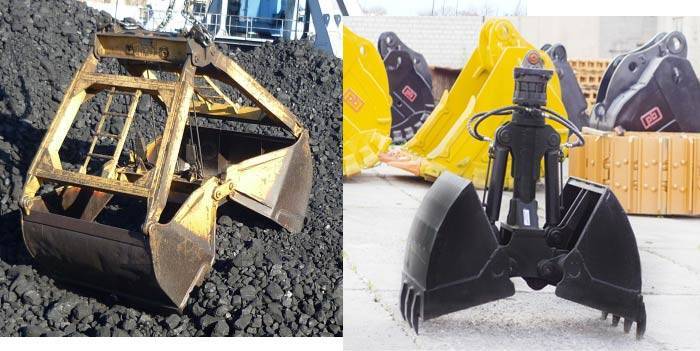

Ковш грейферный: виды, особенности, недостатки и преимущества
- Техобслуживание и сервис
- Современные технологии
- Долговечность
- Высокое качество
Грейферные ковши – навесное оборудование, предназначенное для выполнения ряда манипуляций по автоматизированному подъему, погрузке-разгрузке материалов и для земляных работ.
Грейфер-ковш оснащен парой металлических челюстей, способен захватывать большое количество грузов одновременно, за что его ценят в металлургии, на строительных площадках, в сельском хозяйстве, при выполнении любых землеройных мероприятий.
Традиционно грейферу доверяют работу с:
- сыпучими и пылевидными материалами;
- кусковыми веществами;
- штучными грузами;
- грунтами;
- длинномерными пиломатериалами, трубами и т.д.
Ввиду столь широкого применения данной техники, грейфер ковш востребован как в больших городах, так и на разработках полезных ископаемых, в местах погрузки-разгрузки различной продукции. Чтобы заказать ковши в Москве, достаточно обратиться в офис компании Arden Equipment. Менеджеры проконсультируют по поводу выбора ковшей, подскажут оптимальные решения для конкретных условий и задач, оформят покупку на выгодных условиях.
Конструкция ковша грейфера
По своему устройству грейферная система сильно отличается от привычного сплошного ковша, используемого экскаваторами. Ее суть заключается в особой разъемной структуре, наличии так называемых челюстей – тяжеловесных половинок, плотно прилегающих друг к другу во время смыкания и способных расходиться в разные стороны во время размыкания. На одном крае каждой челюсти есть специальные зубья, упрощающие забор материала или копку земли.
От размеров челюстей ковша напрямую зависит, сколько груза (по весу и по объему) сможет захватить грейфер ковш за один раз. В зависимости от места применения конструкции, челюсти могут быть перфорированными или решетчатыми, облегченными или, напротив, утяжеленными.
Разновидности оборудования
Все разнообразие на современном рынке можно представить двумя классами: для земляных работ и для погрузо-разгрузочных манипуляций. Первые идеальны на участках, где работают с землей, песком, глиной, другими типами грунтов, в то время как второй тип оборудования востребован на погрузочных территориях: например, на лесозаготовительных базах, карьерах, логистических предприятиях и т.д.
Помимо этого, по технической конструкции грейферные ковши делятся на модели с вертикальным и горизонтальным расположением гидроцилиндров.
Грузоподъемность позволяет классифицировать грейфер ковш на три класса:
способные работать с небольшими/легкими грузами (например, угольная пыль, зерно, сахарный песок), имеют насыпную плотность от 0,4 до 1 тонны на метр кубический;
рассчитанные на тяжеловесную продукцию (твердые породы: руда, бокситы, ферросплавы) механизмы характеризуются насыпной плотностью от 2,5 до 3,2 тонны на кубометр; предназначенные для перегрузки среднетяжелых материалов (песок, гравий, сухая глина, цемент, гипс, крупный щебень, алебастр) демонстрируют насыпную плотность в диапазоне от 1,25 до 2 т/м3.
Ковши малого и среднего размера навешиваются на экскаваторы и применяются как для копания, так и погрузки-разгрузки. Большие ковши навешиваются на краны и используются, преимущественно в портах для погрузки-разгрузки судов.
Особенности выбора грейфера
Чтобы заказать ковш для проведения тех или иных мероприятий, требуется предварительно расписать процессы, которые будут выполняться с его помощью, а также составить перечень грузов, с которыми оборудованию предстоит работать
Также обязательно принимают во внимание:
габариты изделия;
тип привода;
специфику смыкания челюстей;
грузоподъемность;
нагрузку на ротор.
Материал челюстей должен быть достаточно жестким, очень прочным, легко свариваемым. В идеале — сделанным из малоуглеродистых марок стали с высоким процентным содержанием марганца или кремния
При этом важно, чтобы толщина элементов ковша была минимум 12 мм (если изделие создано для работы с небольшими грузами) и 20-25 мм (если системе предстоит поднимать значительный вес)
Практика показывает, что наиболее рационально приобретать ковши параллельно с приводами и исключительно с ориентацией на те условия эксплуатации, в которых предстоит использовать оборудование.
Кран консольный
Консольный кран – это кран, который используют так же для грузоподъемных операций, что и краны мостовые. Но в отличие от мостовых, консольные краны используют там, где сложно и совсем нет необходимости применять большой кран. Как правила — это производственные участки, ограниченные по площади. Зона обслуживания крана располагается у стены самого здания, либо у колонны на которой располагается сам кран. Все зависит от вида крепления крана.
Часто такие краны применяются для передачи груза из одного пролета помещения в другой. Благодаря этому оборудованию обслуживают станки, производственные линии, технологические агрегаты, сборочные и складские помещения. Консольные краны могут функционировать отдельно от других грузоподъёмных устройств, служить вспомогательным подъёмным механизмом на площадках, где уже используют мостовой или козловой кран.
Система подобного крана представляет из себя консоль — длинную металлическую балку профильного сечения, закреплённую на опорном столбе или стене здания. Вдоль этого кронштейна передвигается таль. В зависимости от конструкции крана его консоль может быть подвижно прикреплена или жестко зафиксирована.
Краны различаются по способу крепления:
1. Настенные консольные краны. Из названия ясно, что монтируются они к самой стене помещения, либо к несущим колоннам, способным выдержать нагрузку нагруженного крана. Подобные краны обеспечивают подъем и перемещение груза на угол не более 180°,
2. Колонные консольные краны, которые устанавливают на специальную опору. Особенность такого крана в более высокой грузоподъемности. Угол поворота такого крана составляет 240-270°.
По способу управления краны делятся на два вида:
1. Электрический кран консольный (электрическая таль) снабжен электроприводами поворотного механизма, что позволяет выдержать большую нагрузку. Такие краны обычно устанавливаются на опорную колонну, так как часто возникают нагрузки в местах креплений, способные создать деформацию и привести к разрушению. Консольный кран на свободностоящей колонне — представляет собой консоль из двутавровой балки или коробчатого профиля, которая опирается на колонну, установленную на фундамент. Электрический консольный кран обычно оснащается электроталью, что дает возможность значительно увеличить его производительность. Такое оборудование используется для работ в режиме повышенной интенсивности.
2. Ручной кран консольный (ручная таль). Консольные краны, монтируемые к стенам и имеющие грузоподъемность до 5 тонн, обычно имеют ручной механизм поворота консоли.
Источник https://proinstrumentinfo.ru/grejfernyj-kovsh-dlya-krana-dlya-ekskavatora-razmery-obyom-ustrojstvo/
Источник https://gp-prsmah.ru/specializaciya/konsol-krana-eto.html
Источник
Источник
Устройство
Грузозахватный орган грейферного крана представляет собой челюсти, предназначенные для зачерпывания. В процессе работы челюсти размыкаются и смыкаются. Устройство челюстей грейфера представляет собой две вертикальные стенки и днище, образующие обособленную емкость, в которой происходит подъем и перенос материала. Челюсти имеют шарнирное присоединение с несущей тяговой траверсой, что позволяет управлять ими с помощью поддерживающего и замыкающего канатов. Грейферные лебедки обеспечивают натяжение канатов и их регулирование их скоростей.
Грейферные краны устроены также, как мостовые. Рабочий механизм закреплен на подвижной металлической конструкции. При поперечном разрезе она представляет собой П-образную балку, поэтому ее принято называть мост, или подкрановая балка. Тележки, перемещаемые по рельсам или поясам подкрановой балки, предназначены для подъема и перевозки грузов вдоль пролета. Для обеспечения движения тележки снабжены специальными ходовыми колесами-роликами. Диаметр и частота вращения каждого ролика различны, пропорционально максимальному и минимальному радиусу.
Назначение
Грейферные краны, благодаря специфическому устройству грузозахватного приспособления, предназначены для транспортировки труднозачерпываемых типов груза. Зачерпывающая способность грейфера устанавливается на стадии проектирования и испытания машины. Фактическая зачерпывающая способность, то есть масса груза, связана с несколькими параметрами:
- насыпная плотность материала;
- ширина челюстей и расстояние между режущими кромками;
- податливость груза внедрению грейфера;
- коэффициент уплотнения материала.
Для определения зачерпывающей способности грейфера используются данные ГОСТ 24599-87 Грейферы канатные для навалочных грузов. В стандарте также определены основные транспортируемые материалы:
- песок сухой тяжелый;
- свинцовый и железорудный концентрат;
- уголь;
- гипс кусковый;
- глинозем;
- зерно пшеницы;
- каменноугольный кокс;
- порошкообразный апатит.
Свойства сырья, такие как плотность, твердость, величина фракций или кусков влияют на производительность крана, поскольку имеют разное сопротивление, требующее корректировки усилий и способов управления зачерпыванием. Например, при сильном натяжении поддерживающих канатов невозможно перемещение верхней траверсы. Вследствие этого машина зачерпывает небольшой объем материала.
Это интересно: Поверка и калибровка цистерн бензовозов
Чистка колодца с помощью грейфера

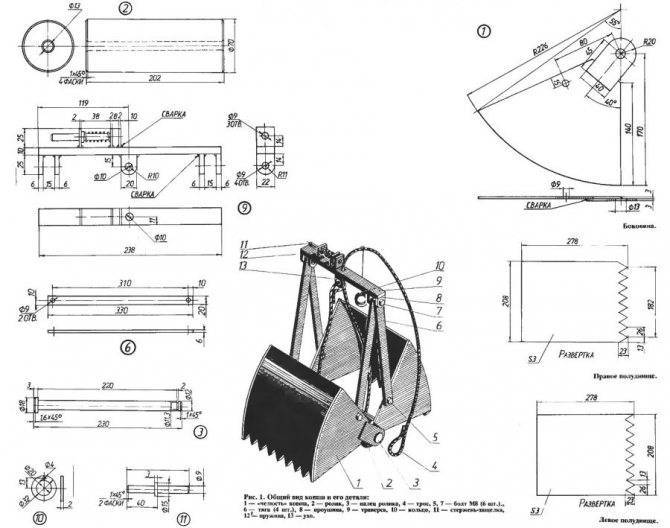

Собранный согласно чертежу грейфер для колодца можно сразу испытать в боевых условиях. Однакоперед удалением ила со дна источника следует извлечь всю воду. Это можно осуществить как ручным способом при помощи лебедки и ведра, так и механическим, используя дренажный насос.
Грейфер подвешивается на цепь или трос колодезного ворота. Захват ила осуществляется ковшом при спуске и ударе его о грунт. Вначале операции «челюсти» механизма разводятся, после чего взводится защелка, которая фиксируется кольцом.
Как это работает. Зацепленный за кольцо ковш фактически подвешен на стержне, поэтому не позволяет пружинному механизму распрямиться. Когда грейфер опускается на дно, воздействие кольца на стержень ослабевает, и пружина его выталкивает. Таким образом, «челюсти» освобождаются и сходятся под собственным весом, захватывая грязь и грунт.
Предложенные в статье габариты ковша дают возможность за один раз захватить около 1 ведра ила. Если позволяет диаметр, грейфер для чистки колодца можно сделать и большего размера, однако в этом случае понадобится модернизация устройстваподъема. Поскольку вес всего механизма вместе с набранным грунтом будет значительным, необходимо соорудить лебедку для поднятия груза или сделать стрелу, которая даст возможность высыпать ил в определенное место.
Собрать грейфер для колодца своими руками не так сложно, как может показаться изначально. Для этого требуется лишь желание и умение работать с болгаркой и сварочным аппаратом. Сложность может вызвать сам процесс чистки, во время которого следует задействовать немало физических усилий, поскольку со дна придется доставать не одно ведро грязи. Поэтому в случае большого заиливания иногда целесообразнее обратиться к профессионалам.
Канатные грейферы
Одноканатный грейфер
Одноканатные грейферы являются сменными грузозахватными приспособлениями и могут быть навешены на крюковую обойму любого крана соответствующей грузоподъёмности. Канат грейфера этого типа одновременно является подъёмным и замыкающим. Основная конструктивная особенность — наличие замка, соединяющего обойму с траверсой. Обойма и траверса могут быть выполнены с блоками полиспаста. Вместимость данного типа грейферов от 0,5 м³ до 2,0 м³.
Достоинства и недостатки
Достоинства:
- быстрая смена;
- возможность работы на любом кране.
Недостатки:
- сильные удары об упоры при раскрытии челюстей;
- уменьшение высоты подъёма (из-за того, что длина выбираемого из полиспаста каната достигает 2,5 м);
- ручное управление раскрытием челюстей грейфера.
Двухканатный
Устройство
Двухканатный грейфер имеет челюсти, которые шарнирно соединены с нижней траверсой и с помощью тяг с головкой. Подъёмный канат, который закреплён на головке предназначен для подъёма и опускания грейфера с помощью подъёмной лебёдки. Замыкающий канат, соединённый с нижней траверсой, который проходит через отверстие в головке и закрепляется на барабане замыкающей лебёдки. Этот канат предназначен для открывания и закрывания челюстей грейфера. Для увеличения усилий резания на кромках челюстей и лучшего зачерпывания материала замыкающий канат запасовывают в полиспаст, обоймы с блоками которого закреплены на нижней траверсе и головке. Лебёдки имеют независимое управление.
Рабочий цикл двухканатного грейфера включает следующие операции:
Если продолжать работать замыкающей лебёдкой после закрывания челюстей, то грейфер вместе с грузом будет подниматься на одном замыкающем канате, который при этом будет перегружен. Подъём грейфера на одном замыкающем канате запрещён, так как это приводит к быстрому изнашиванию каната.
Для исключения перегрузки замыкающего каната применяют полуавтоматическое управление грейфером, при котором в момент закрывания челюстей автоматически включается подъёмная лебёдка. Вместимость грейферов от 2 м³ до 20 м³. Управление канатами и обеспечение их натяжений и скоростей, необходимых для нормальной работы грейфера, осуществляется грейферными лебёдками.
Достоинства и недостатки
Четырёхканатный грейфер
Двухканатные грейферы могут быть снабжены двумя, тремя или четырьмя канатами, но принцип действия остаётся неизменным. Четырёхканатные грейферы относятся к группе двухканатных. Они выполнены с двумя подъёмными и двумя замыкающими канатами.
Подгребающий грейфер
Подгребающие грейферы предназначены для зачерпывания материала, например, из вагонов, трюмов судов и т. п. В четырёхканатном подгребающем грейфере замыкающие канаты образуют горизонтальный полиспаст.
Устройство
Поддерживающие канаты обходят блоки на траверсе, связанной с челюстями посредством тяг. Замыкание грейфера производится при движении замыкающих канатов вверх, раскрытие грейфера в подвешенном состоянии — при остановленных замыкающих канатах и перемещающихся вверх поддерживающих. Размах челюстей в раскрытом состоянии до 8 м.
Канатные грейферы — что это такое
В канатных устройствах для подъема грузов допускается быстрая замена и возможность установки на различных кранах. Различают следующие виды:
- Одноканатные. К одноканатным относят оборудование, которое в исходном положении открыто, а опускающая лебедка осуществляет спуск тросов. При срабатывании замка происходит соединение с траверсой. Далее груз поднимается и транспортируется на заданное расстояние.
- Двухканатные. Двухканатная система имеет отдельно подъемный и замыкающий канаты. Следует отметить наличие независимого управления лебедок по каждому канату для барабана.
- Трехканатные, четырехканатные. Многоканатные отличаются количеством лебедок. Привод осуществляется отдельно для каждого каната при захвате, подъеме и опускании грузов.
Многоканатные системы в основном используются для сложных грузов. Чаще применяются оборудование с одним канатом или с моторным приводом захвата.
Грузозахватные механизмы и приспособления: грейфер
Одним из распространенных и востребованных захватов является грейфер. Предназначен он для работы с сыпучими материалами, строительным мусором, лесозаготовками и другими подобными грузами.
Мостовые и козловые краны, как однобалочные, так и двухбалочные, могут быть оборудованы различными грузозахватными устройствами, в зависимости от места их установки и назначения. Одним из распространенных и востребованных захватов является грейфер. Предназначен он для работы с сыпучими материалами, строительным мусором, лесозаготовками и другими подобными грузами.
Грейфер незаменим в работе с сыпучими и навалочными грузами
Когда требуется чистка сооружения
При активной эксплуатации колодца рекомендуется проводить чистку дна от илистых отложений каждые 4 года. Факторы, определяющие проведение срочной профилактики сооружения, следующие:
- снижение уровня водоносного слоя;
- существенное помутнение питьевого источника в результате частичной или полной разгерметизации соединительных швов между бетонными кольцами, а также при плохой работе донного фильтра;
- сильное загрязнение бетонной конструкции водозаборной точки;
- накопление ила и глины на дне сооружения;
- цветение водного источника: появление зеленого оттенка и неприятного запаха указывает на развитие патогенных микроорганизмов и разрастание микроскопических водорослей, желтый оттенок свидетельствует о повышение уровня железа в воде;
- наличие сторонних предметов и технического мусора в сооружении;
- снижение вкусовых характеристик водного источника.
При выявлении одного или нескольких симптомов, необходимо провести срочную очистку и дезинфекцию гидротехнического сооружения
Особенно это важно в случае регулярного употребления воды для питьевых и бытовых нужд
