Хоппер-ковш для штукатурных работ. Делаем своими руками

Виды пневмоковшей

Поскольку ковш хоппер – довольно простое приспособление, существует не так много его разновидностей.

Выделяют две основные:

С удлиненной рукояткой и углом сопел, оптимизированном под нанесение на потолок и припотолочные зоны (выше уровня руки мастера).

Самый часто встречаемый вид, сопла направлены прямо для оштукатуривания вертикальных поверхностей

Также выделяют ковши со сменными насадками разного диаметра и направленности. Такие приспособления можно назвать универсальными, поскольку их возможно применять для разных задач.

Пневматические штукатурные лопаты могут быть также:

  1. Заводского производства – «покупные» стандартизованные изделия.
  2. Сделанные своими руками.

В интернете можно встретить множество советов по изготовлению пневмоковша в домашних условиях. Но заводской ковш имеет ряд преимуществ в сравнении с самодельным. В первую очередь, у покупного ковша хоппера уже оптимизирован угол сопел, есть достаточно эргономичная ручка, и все штуцера и соединения точно подходят под стандартный шланг компрессора. При изготовлении дома, даже по готовым чертежам, всегда есть риск погрешности.

Как сделать своими руками?

Несмотря на тот факт, что «хоппер» отличается приемлемой ценой, его нередко делают в домашних условиях своими руками. Обычно на это не уходит много времени, если имеются чертежи, необходимые материалы и набор инструментов. При работе могут понадобиться:

  • металлический лист толщиной 0,4-1 мм (подойдет сталь, алюминий);
  • пневматический пистолет либо стальная трубка (D = 1⁄4 дюйма);
  • форсунка;
  • шайба 1 либо несколько (зависит от числа сопел, D = 10 – 12 мм);
  • ножницы по металлу;
  • болгарка;
  • электродрель + сверла;
  • металлическая линейка;
  • маркер.

Чтобы упростить задачу по монтажу штукатурной лопаты, лучше выбрать готовую схему, скачав и распечатав чертеж с указанием всех размеров. Например, это будет ковш на 6-8 кг раствора. Последующая инструкция такова:

  • Схему переносят на лист металла. Развертка должна укладываться на лист точно, исключена недостача сырья в любой части чертежа. Если материала не хватает на цельную развертку, ее делят на несколько частей.
  • Выкройку бункера вырезают по намеченным контурам, пользуясь ножницами по металлу либо болгаркой.
  • Металлическую деталь развертки «хоппера» сгибают по обозначенной плоскости низа.
  • С помощью сварного аппарата либо автогена лопату собирают в цельную конструкцию.

  • Производят фиксацию ручки. Крепят рукоятку с входным штуцером для шланга с воздухом.
  • Внизу бункера делают отверстия для сопел, которые затем крепят посредством стальных шайб с обеих сторон.
  • Напротив сопел устанавливают пульверизатор.
  • Для перераспределения механической нагрузки к боковым стенкам ковша крепят усиливающие пластины.
  • Надлежит определиться с мощностью компрессора и подсоединить его к бункеру. Затем можно опробовать агрегат в работе.

Если вы твердо намерены изготовить штукатурный ковш для отделки стен самостоятельно, учтите несколько важных нюансов:

  • Создавая конструкцию, позаботьтесь о наличии крышки. Она может быть откидной или съемной и необходима для исключения протекания раствора при наклоне ковша.
  • Не используйте для изготовления «хоппера» жесть. Этот материал под весом раствора быстро деформируется. Следите, чтобы толщина металла не превышала 1 мм.
  • Недопустима замена пневматического клапана шаровым краном. Это станет причиной увеличения расхода используемой смеси, так как кран не способен моментально перекрыть подачу смеси.

О том, как сделать штукатурный ковш «хоппер» своими руками, смотрите в следующем видео.

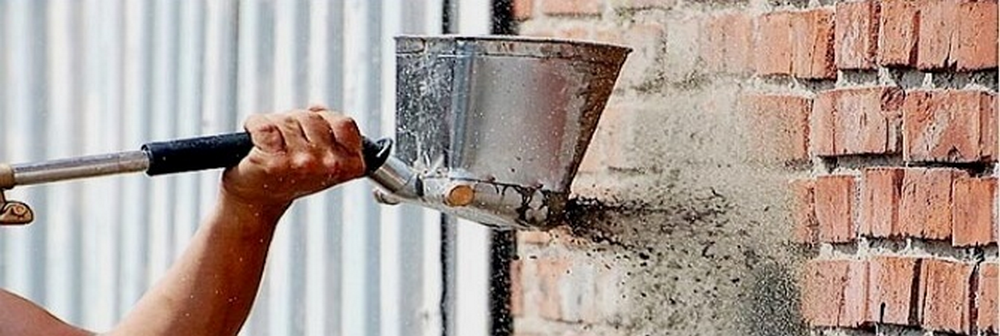

Хоппер-ковш

Что это даёт

Быстрая штукатурка

  • Устройство данного типа обладает целым рядом преимуществ, которые теряются при выполнении штукатурных работ вручную. Прежде всего, это скорость, с которой поверхность можно покрыть раствором (производительность увеличивается в 2-3 раза), не теряя при этом качества покрытия – создаётся струйный напор, который способствует адгезии.
  • При такой отделке есть возможность применения различных примесей и фибров и при этом какие-либо специальные требования отсутствуют – весь процесс осуществляется в обычном режиме. Хоппер-ковш можно использовать для нанесения раствора на стену и потолок внутри помещения и на улице.
  • Агрегат легко моется, особенно если сама ёмкость сделана из оцинкованной или нержавеющей стали. Пневматика просто продувается рабочей струёй воздуха, а затем все детали высушиваются.

Устройство

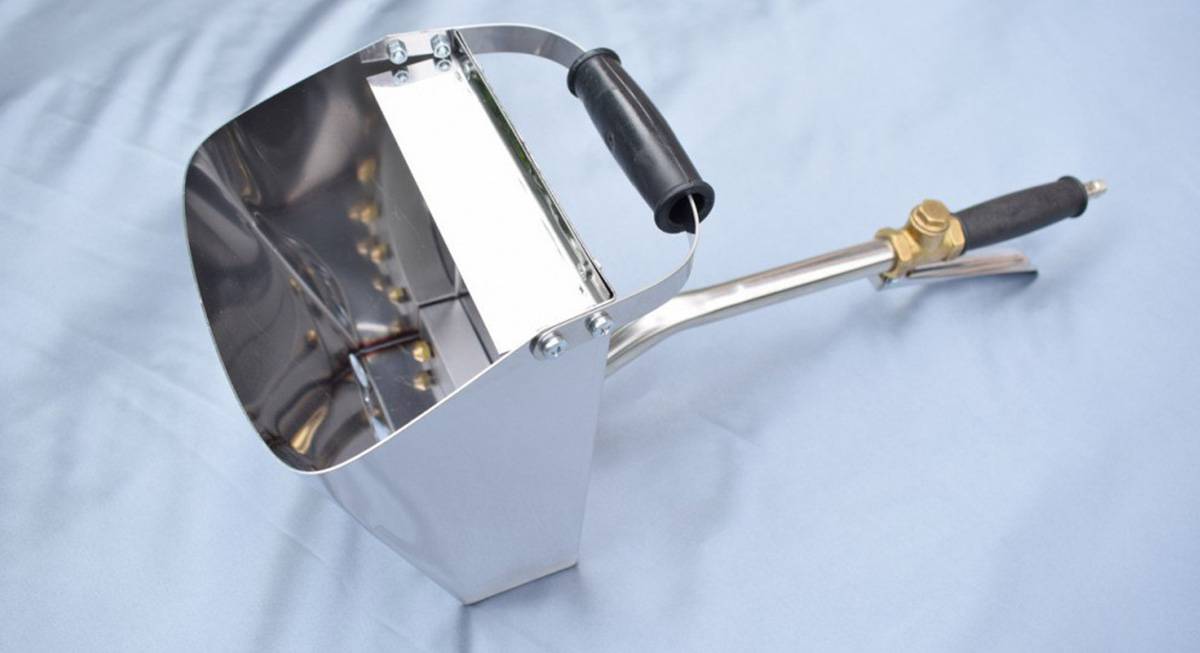

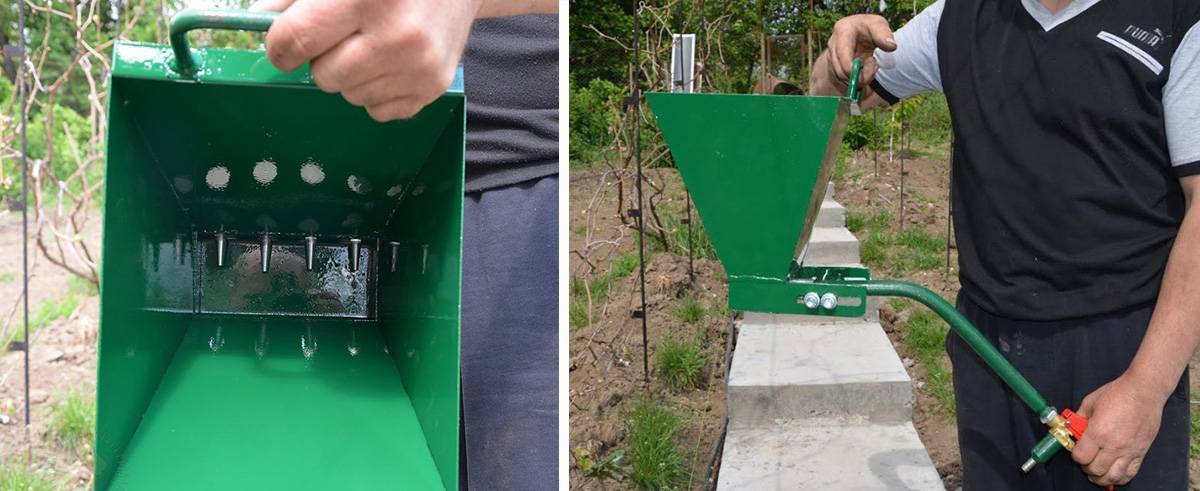

Готовый хоппер

Для изготовления такого пневматического механизма необходимо понять принцип его работы в целом и тогда легче будет сделать и собрать воедино штукатурный пневмоковш своими руками.

А суть действия здесь достаточно проста – струя воздуха из компрессора через шланг попадает в ковш, наполненный раствором. На противоположной стенке ёмкости есть отверстия, через которые, под напором воздуха, и выталкивается смесь.

Передняя стенка ковша делается с наклоном – это позволяет эффективнее вычёрпывать смесь с ёмкости, где она готовится заранее. Примечательно, что если сделать на верхней части хоппера небольшую крышку, то есть, закрыть только третью или даже четвёртую часть отверстия со стороны подачи воздуха, то при нанесении раствора на потолок он не будет разливаться.

Можно использовать этот чертеж пневмоковша для штукатурки

Обратите внимание на чертёж или эскиз (называйте, как угодно) хоппера, расположенный выше, а конкретнее, на его нижнюю часть, где расположено сопло и выходное отверстие. Так, на пневматический шланг вам понадобится насадка, которая будет служить соплом, при этом её оптимальный внутренний диаметр лучше всего подобрать на 4-5 мм, а для выходного отверстия – 10-12 мм. Сопло отрегулируйте таким образом, чтобы его расстояние до передней стенки, то есть, до выходного отверстия, не превышало 15-20 мм, хотя нижнюю часть ковша можно сделать гораздо больше, например, 50×50 мм или даже 70×70 мм

Сопло отрегулируйте таким образом, чтобы его расстояние до передней стенки, то есть, до выходного отверстия, не превышало 15-20 мм, хотя нижнюю часть ковша можно сделать гораздо больше, например, 50×50 мм или даже 70×70 мм.

В этом случае, какая-либо строгая инструкция неуместна, так как чаще всего такие изделия конструируются из подручных материалов – что нашлось на хозяйстве – из того и делают. Но здесь важен сам принцип – раствор должен опускаться вниз в узкое пространство, где и будет выталкиваться воздухом.

Если, например, увеличить расстояние от сопла до передней стенки, скажем, до 100 мм, то почти вся пневматическая мощность будет растрачиваться на сопротивление раствора и вы просто будете наблюдать пузыри вверху ёмкости и очень слабый отток смеси сквозь предназначенный для этого выход.

В качестве клапана с ручкой использован пневматический пистолет

Если вы посмотрите на верхнее фото, то увидите, что там в качестве клапана, а по совместительству и ручки, использован пневматический строительный пистолет.

Вы видите, что он по бокам крепится с помощью двух хомутов, которые зафиксированы на краях бункера, а также самого сопла – то есть, получается, что он имеет три точки опоры. Если хомуты можно приварить или взять на заклёпки, то передняя часть должна фиксироваться при помощи резьбового соединения.

В данном случае ковш сделан частично из оцинкованной листовой стали (передняя часть), а частично из дюралюминия, швы скреплены алюминиевыми заклёпками (можно сделать всё из стали, а швы заварить, но агрегат получится тяжелее). Ручка в данном случае приклёпана с левой стороны, то есть, для правшей, но её с таким же успехом можно закрепить справа, если вы левша.

Штукатурная станция своими руками

Штукатурка

Набираем раствор

Для штукатурки пневмоковшом вам понадобится более густой раствор, нежели обычно – попробуйте сделать из него снежок – форма должна зафиксироваться. Подключаете пистолет к компрессору через шланг, при этом вам понадобится давление в 2-3 атмосферы (если больше, то будет раздувать набрызг, а если меньше – не будет струи).

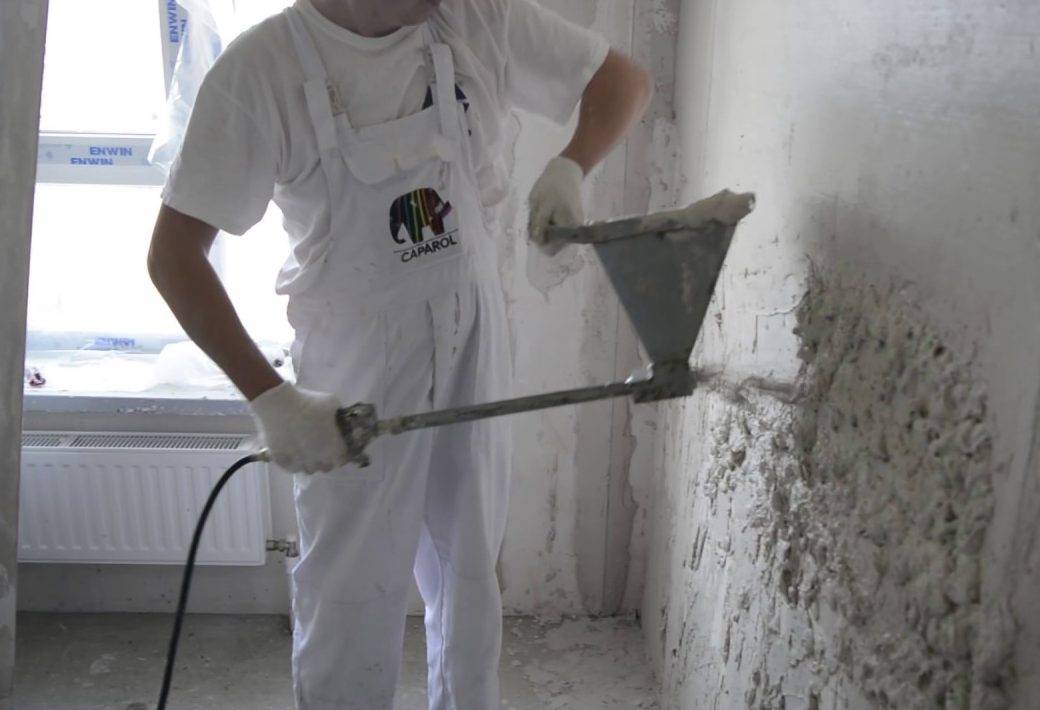

При работе выдерживайте расстояние от стены до выходного отверстия порядка 15-20 см, а толщину слоя регулируйте по потребности.

Что такое хоппер ковш и как он работает

Нанесение штукатурки при помощи хоппер-ковша намного повышает скорость отделочных работ

Перед изготовлением хоппер ковша нелишне будет ознакомиться с его конструкцией и принципом действия. Это позволит не только собрать приспособление по предоставленным чертежам, но и при необходимости внести свои коррективы в зависимости от наличия материалов и особенностей эксплуатации.

Принцип действия пневматического ковша напоминает работу краскопульта. Приступая к отделочным мероприятиям, включают компрессор, подсоединяют шланг к пистолету, набирают в бункер штукатурную смесь и открывают пневмоклапан. Воздух под большим давлением подаётся в рабочую полость через входной штуцер, расположенный на задней стенке приспособления. Увлекая за собой частицы штукатурного раствора, воздушный поток выходит через специальные сопла, расположенные в передней части устройства. При этом штукатурка быстро и равномерно набрызгивается на стену. Преимущество конструкции в форме ковша заключается в том, что во время работы можно черпать жидкую смесь из другой ёмкости, а не наливать её из ведра.

Конструкция пневмоковша

Схема пневматического хоппер ковша (штукатурной лопаты), представленная на рисунках, даст возможность понять все преимущества конструкции. Благодаря наклону передней стенки штукатурку можно наносить не только на вертикальные поверхности стен, но также на потолок и наклонные плоскости любого направления.

Схема штукатурного ковша

Верх ёмкости имеет закрытую часть со стороны подключения компрессора. Это позволяет не разливать раствор при наклонах ковша во время оштукатуривания потолков

Занимаясь изготовлением приспособления, некоторые параметры конструкции важно держать в определённых границах. Так, не рекомендуется увеличивать диаметр входного отверстия более 4–5 мм. Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм

В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену

Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм. В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену.

Хоппер-ковш для удобства работы оборудован пневмоклапаном

Для включения подачи воздуха в хоппер ковше установлен клапан с ручным приводом, наподобие тех, что используются в пневмопистолетах для подкачки воздуха в автомобильные шины. В этих целях можно использовать и самый обычный шаровой кран, установленный на шланг подачи воздуха, однако, первый вариант удобнее и позволяет мгновенно прекратить подачу смеси, а это даёт дополнительную экономию раствора.

Преимущества и недостатки

Являясь простым и эффективным приспособлением для финишной отделки стен и потолков, хоппер-ковш обладает массой достоинств:

  • высокая скорость проведения отделочных работ;
  • возможность использования неквалифицированного труда;
  • универсальность (устройство позволяет работать со строительными смесями любого типа);
  • применение волокнистых примесей и других декоративных добавок;
  • усиление адгезии раствора к стене благодаря высокой скорости набрызгивания;
  • экономичность;
  • низкая стоимость.

Единственным недостатком можно считать необходимость в использовании компрессора, что снижает мобильность и даёт определённые неудобства при работе на высоте.

Требования к строительным смесям

Штукатурной лопатой можно работать с любыми отделочными материалами

Хоппер ковш является универсальным помощником штукатура и позволяет работать с отделочными растворами любого типа:

  • фактурные краски повышенной текучести;
  • цементно-песчаные растворы;
  • пробковые штукатурные смеси;
  • жидкие обои;
  • бетонные смеси;
  • гипсовые штукатурки.

Модифицированные примеси, которые добавляют в штукатурные смеси, позволяют улучшить их рабочие свойства, повысить производительность труда и снизить затраты на отделочные материалы.

Как изготовить хоппер-ковш своими руками

Устройство имеет относительно простую конструкцию, поэтому мастера нередко изготавливают штукатурный ковш своими руками. Это хороший способ не только ускорить рабочий процесс, но и сэкономить на покупке заводского агрегата

Здесь важно правильно понять принцип действия устройства, приобрести необходимые комплектующие и иметь под рукой нужные инструменты

Обзор комплектующих

Резервуар может быть изготовлен из нержавеющей стали толщиной 0,4-1 мм. Брать листовую жесть и алюминий не рекомендуется из-за мягкости материалов. Они относительно легко деформируются, поверхность повреждается, что впоследствии осложняет проведение штукатурных работ и чистку емкости. Также допустимо использование канистры. Например, из-под праймера, которым обрабатывалось рабочее основание.

Для рукоятки понадобится металлическая труба, в которую будет помещен стальной канал для сжатого воздуха диаметром ¼ дюйма. Форсунки могут быть покупными (что проще) или самодельными. Узел управления может быть представлен в разном исполнении:

  • пневматическим пистолетом;
  • устройством с клапаном от огнетушителя или для накачивания автомобильных шин;
  • воздушным шаровым краном на ½ дюйма.

Дополнительно для подключения компрессора к устройству понадобятся:

  • шайбы для укрепления отверстий под сопла диаметром 8-12 мм;
  • переходной ниппель;
  • переходник Гека на ½ дюйма;
  • штуцеры;
  • хомуты для крепления шланга (лучше армированного).

К важным моментам по части физических параметров относятся:

  1. Объем резервуара (достаточно 4-5 литров) и форма. В зауженной части емкости выдерживается расстояние между стенками с отверстиями в пределах от 20 до 50 мм. Параметр зависит от мощности подключаемого компрессора.
  2. Входное отверстие для поступающего сжатого воздуха должно быть ограничено диаметром в 1,2-5 мм. Если уменьшить предел, то будут засоры, а при увеличении ощутимо снижается нагнетаемое давление.
  3. Выходное форсуночное отверстие не должно превышать в диаметре 22 мм.

Перечисленные нюансы актуальны для работы с бытовым компрессором. Для него характерен расход воздуха от 200 л/мин. Нагнетаемое давление составляет порядка 5-8 атмосфер.

Требования к самодельному ковшу

Ключевое требование сводится к безопасному использованию изготовленного в домашних условиях инструмента. Это значит, что все соединительные узлы должны быть герметичными, надежными и прочными. То же касается комплектующих, которые должны быть исправными, из качественных, защищенных от коррозии, жестких материалов.

Не стоит с целью оптимизации процесса оштукатуривания монтировать резервуары большого объема. Так будет значительно превышен вес ковша. Это приведет к быстрой усталости работника и повышению риска поломки в месте крепления рукоятки и ручки к рабочей емкости. Меньше расходуется сил на лишний забор раствора компактным ковшом.

Преимущества и недостатки

Обозначим основные преимущества «хоппера»:

  • Большее сцепление. За счет давления и силы удара смеси об основание усиливается адгезия с поверхностью.
  • Он интуитивно прост в работе. Пользоваться таким устройством может даже новичок, при этом качество работы не пострадает. Не будут видны места стыковки разных порций раствора.
  • Простота и удобство конструкции. Инструмент имеет удобную ручку. Вы не будете отвлекаться на приспосабливание к нему.
  • Его размеры вариативны. Вы можете подобрать наиболее оптимальный для себя вариант, исходя из объема планируемых работ.
  • Точность набрызга. Вы не потратите лишнего материала, при этом толщина обрабатываемой поверхности будет более равномерной по сравнению с ручной работой.
  • Использование отделочных материалов разного состава и цвета. Помимо того, что «хоппер» можно применять не только для штукатурки, он годится для внутренних работ и отделки фасадов.
  • Широкий ассортимент. Рынок подобной продукции позволяет подобрать устройство из надежного и качественного материала, устойчивого к ржавчине.
  • Доступная цена. Вы уложитесь в бюджет, при этом сэкономите время, получите качественное и долговечное покрытие.
  • Простота ухода. Если вы будете регулярно мыть устройство после работы, будет служить вам долгие годы.
  • Отделка плоскости со сложной конфигурацией. Он нанесет состав там, где это сложно сделать обычным мастерком или шпателем.
  • Вариативность комплектации. Промышленные изделия оснащены дополнительными компрессорами, за счет которых возможна работа с поверхностями разного типа.
  • Высокая оценка профессионалов. Опытные строители отмечают актуальность использования «хоппера» как вспомогательного устройства при работе с разными смесями.

Отметим и недостатки штукатурного ковша:

  • Применяемый раствор должен иметь определенную консистенцию. Если этого не придерживаться, он будет стекать с поверхности обрабатываемых оснований.
  • Данное устройство не рассматривается к покупке, если им не планируется пользоваться постоянно. Если нужно отделать небольшую площадь одноразово, покупать такой инструмент нет смысла.
  • Качество обрабатываемой поверхности напрямую зависит от предварительной подготовки основания. Если игнорировать этот факт, может пострадать качество и долговечность отделанной плоскости.
  • По оценкам профессиональных мастеров, в случае нанесения нескольких слоев время, потраченное на набрызг, не слишком отличается от работы вручную.
  • Несвоевременная чистка прибора является причиной его поломки. Засохший раствор засоряет сопло, что при включении агрегата выводит его из строя автоматически.

Требования к штукатурной смеси при использовании хоппера

Используя хоппер, можно наносить штукатурку любого типа.

Согласно требованиям СНиП 7.1.7, прочность основания, на которое наносится штукатурка, должна быть выше, чем прочность штукатурки. Поэтому, к примеру, на основание из газобетона наносят облегченные штукатурки — гипсовые или цементно-песчаные с добавлением гранул полистирола.

Выбор штукатурки зависит также от типа помещений:

Для влажных помещений, а также для наружных стен, которые подвергаются воздействию перепадов температур и образованию конденсата, используют штукатурные растворы на основе цемента.
Для сухих помещений, если важно, чтобы стены «дышали», используют известковые и гипсовые штукатурки.
Как основание под плитку наносят цементно-песчаные штукатурки.

Для придания штукатурным раствором дополнительных свойств в их состав вводят различные добавки:

  1. В цементные составы для увеличения прочности добавляют фиброволокно, которое позволяет обойтись без трудоемкого применения сетки. Фиброволокно сводит к минимуму усадочные деформации и предотвращает появление трещин.
  2. Для увеличения пластичности цементно-песчаных растворов добавляют ПВА, известь, моющие средства или готовые пластификаторы. Пластифицирующие добавки позволяют предотвратить расслаивание раствора, продлить срок его жизни и иметь возможность работать с ним дольше. Смеси с пластифицирующими добавками, такими, как CemStone и CemAqua, позволяют экономить цемент, увеличивать прочность покрытия и его водостойкость, уменьшают усадку, помогают избежать появления трещин. Добавка CemStone полностью заменяет известь в растворе, поскольку обладает пластифицирующими свойствами и продлевает срок жизни штукатурного раствора до 5 часов. Ввести CemStone в штукатурный раствор очень легко, в отличие от извести, котору сначала нужно гасить, затрачивая на это время и усилия, соблюдая определенную технику безопасности. А присадку от Cemmix нужно просто добавить в раствор и перемешать. Помимо увеличения пластичности добавка препятствует расслоению раствора и ускоряет набор прочности.
  3. Для получения водостойкой штукатурки применяются добавки-гидрофобизаторы для цементных растворов.
  4. В известковую штукатурку для повышения прочности вводят ПВА либо комбинируют известь с цементом.
  5. Для увеличения прочности и укрывистости гипсовых штукатурных составов применяют пластификаторы, к примеру, CemStone, которые позволяют более полно вовлечь гипс в реакции гидратации и получить самоуплотняющуюся штукатурку.

Важное отличие любых штукатурных растворов для нанесения хоппером — консистенция. Для хоппера требуются более «жесткие» растворы, то есть гуще, чем под кельму

Благодаря густой консистенции раствора и нанесению под давлением, штукатурка хорошо держится на стене, не сползает; можно наносить ее довольно толстым слоем не опасаясь, что она съедет. Густая штукатурка с пониженным содержанием воды дает меньше усадки при высыхании.

Технология работы хоппер-ковша

Внешне хоппер-ковш напоминает краскопульт, и использует практически аналогичный способ применения. Перед началом работ по отделке поверхностей, к рассматриваемой оснастке подключают компрессор, соединяют его при помощи резинового шланга с ковшом, после чего набирают туда требуемую рабочую смесь. После открытия пневмоклапана сжатый воздух начинает поступать в ёмкость ковша, по пути захватывая форсункой мелкодисперсные частицы рабочего раствора. Далее из сопла поток выходит наружу, и распределяется по обрабатываемой поверхности сообразно ручному перемещению ковша.

Для изготовления ковша устройства используют тонколистовую нержавеющую сталь: это позволяет увеличить срок эксплуатации, и одновременно снизить вес инструмента.

Работа с устройством требует определённых навыков, поскольку сам процесс оштукатуривания происходит с некоторыми изменениями, против традиционной технологии. Он состоит в последовательном выполнении следующих этапов:

Смачивания ковша водой. Это необходимо для того, чтобы возникающие адгезионные силы сцепления рабочей смеси со стенками не препятствовали её выходу через сопло наружу. Подготовки самой смеси. При использовании традиционных компонентов штукатурки – песка и цемента – её следует готовить менее вязкой, а лучше вообще использовать растворы на гипсовой основе. Для повышения производительности и удобства работ с хоппер-ковшом целесообразно добавлять в основную смесь модифицирующие добавки. Подготовки к оштукатуриванию самой поверхности стены или потолка. С этой целью её необходимо очистить её от пыли, грязи и неровностей, выставить маяки, увлажнить. Иногда, для увеличения долговечности покрытия производится армирование поверхности  стеклосеткой или геотекстилем, либо покрытие грунтовочными составами.

Подготовить необходимый запас раствора из расчёта 30…40 л /ч. При стандартной ёмкости ковша в 3…4 л его полное опорожнение происходит всего за несколько секунд, поэтому объём рабочей смеси должен быть достаточным для оштукатуривания поверхности слоем в 10…20 мм. Как правило, за один заход используют до 60 кг готовой штукатурной смеси в мешках, при больших объёмах рациональнее использовать бетономешалку. В зависимости от характера используемой жидкой смеси выставляют расстояние до объекта работ. Для промышленных конструкций хоппер-ковшей это составляет 40…50 мм. Далее без перерыва производят распыление состава. При перерывах в работе инструмент необходимо тщательно очистить от остатков рабочего раствора. Для этого пустой ковш необходимо опустить в большую ёмкость с водой, и включить подачу сжатого воздуха. Процесс следует производить до того момента, пока из сопла не начнёт выходить только воздух.

Окончательная отделка поверхности (затирка неровностей) производится так же, как и при обычном оштукатуривании.

Принцип работы

Работа этого устройства основана на пневматическом приводе.

В бункер пневмоковша закладывается раствор. Сжатый воздух, проходя через шланг, ведущий от компрессора, выталкивает штукатурку через сопла.

В результате работа с помощью ковша, дает целый ряд преимуществ в сравнении с ручным нанесением штукатурки:

  • Большая скорость – в среднем, при помощи ковша хоппера за час можно оштукатурить около 50-60 квадратных метров.
  • Равномерное распределение – благодаря силе сжатого воздуха покрытие ложится на стену с примерно одинаковой плотностью, поэтому потребность в ручном выравнивании шпателями минимальна.
  • Повышенная прочность покрытия – сцепление частиц штукатурки со стеной в среднем выше, чем при ручном нанесении.
  • Простота применения – пневмоковш требует минимальных навыков в отделочных работах и не вызывает сложностей в чистке и уходе.

Ковш хоппер подходит практически для любого вида раствора – гипсового, известкового, декоративных штукатурок, и т. д. Единственное требование – отсутствие комков и равномерность раствора. Как правило, производители обозначают требуемый минимальный размер фракций строительных смесей.

Мнение эксперта
Торсунов Павел Максимович

После завершения отделочных работ пневмоковш нужно промыть сразу, иначе состав засохнет, и сопла могут забиться. Рекомендуется продуть ковш, а затем опустить в воду примерно на полчаса – тогда внутренние поверхности будет легче очистить.

Устройство пневмоковша

Основным элементом хоппера является ёмкость (бункер), оснащённая отверстиями-соплами. Сжатый воздух поступает в ёмкость с противоположной от сопел стороны через отверстие со штуцером, связанные муфтой с трубчатой рукояткой. К рукоятке присоединяют воздухоподающий шланг. На рукоятке установлено запорное устройство для перекрытия воздухоподачи.

Чтобы бункер, центр тяжести которого располагается над рукояткой, не опрокидывался при работе, сверху к ёмкости прикреплена вторая рукоятка. Штукатур при нанесении раствора держит эту штукатурную лопату (третье название агрегата) обеими руками, направляя штукатурную струю к оштукатуриваемому месту. Для нагнетания воздуха используют компрессор.

Количество сопел и их диаметр зависят от давления подаваемого воздуха. Сопла могут быть направлены перпендикулярно вертикальной оси бункера или установлены под углом к его горизонту. Иногда мастера, имеющие компрессор малой производительности, устанавливают на бункер два сопла, чтобы обеспечить нужное давление растворовоздушной смеси на выходе, реже используют одно сопло.

Конструктивно ковши бывают двух категорий:

  • предназначенные для нанесения смеси на обратно-горизонтальные поверхности, а также наклонные плоскости;
  • для оштукатуривания вертикальных оснований.

Эти категории отличаются углом и расположением выходных сопел, а также наличием дополнительного элемента (крышки или заслонки), предотвращающего разливание раствора из бункера во время работы. У агрегатов второй категории выходные сопла располагаются напротив вводных воздушных штуцеров. Крышка, прикрывающая бачок, не требуется. Устройства первой категории снабжены соплами, направленными под углом вверх. Это сделано для того, чтобы не возникала потребность в наклоне инструмента.

Основные элементы штукатурной лопаты:

  • рассеивающие штукатурную смесь форсунки (сопла);
  • бункер для рабочего раствора;
  • диспергирующие форсунки;
  • рукоятка с запорным клапаном.

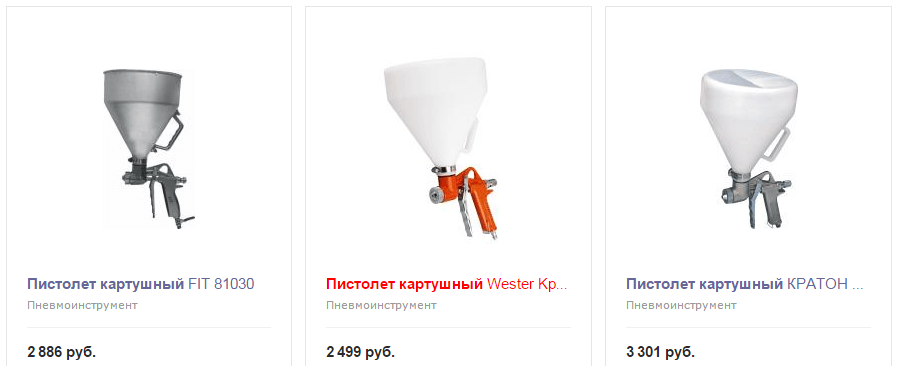

Где купить картушный пистолет.

По сравнению с той пользой и выгодой, что дает работа с этим механизмом, цена на него кажется мизерной. Представьте, что вы можете оштукатурить весь дом или большую квартиру за считанные часы с помощью механизма, который стоит всего 2500-3000 рублей.

Купив картушный аппарат для отделки стен, можно забыть про выматывающую силы штукатурку. К нему нужен компрессор, но, если вам не по силам потратиться на его приобретение, этот агрегат можно арендовать в магазине стройматериалов или строительной фирме. Это обойдется недорого.

Стоимость механизма может варьироваться в зависимости от материала, из которого он изготовлен. Пластиковая емкость под смесь в марке Matrix значительно облегчает вес прибора. Но некоторые модели, предназначенные для первичной штукатурки, имеют алюминиевые воронки. В разных картушных устройствах разное количество форсунок. Все эти факторы влияют на формирование цены изделия.

Купить картушный пластиковый пистолет можно в строительном магазине или выписать его по каталогу в интернете. Специалист торгового зала или интернет – консультант поможет выбрать механизм нужной комплектации и посоветует марку и модель в зависимости от назначения инструмента.

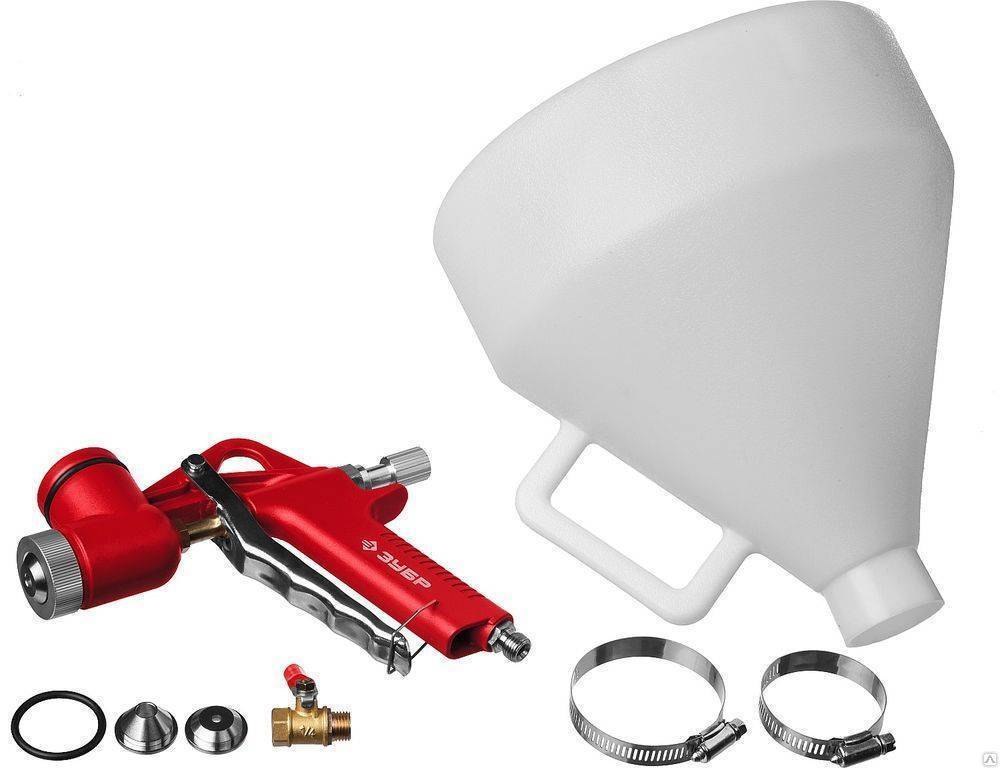

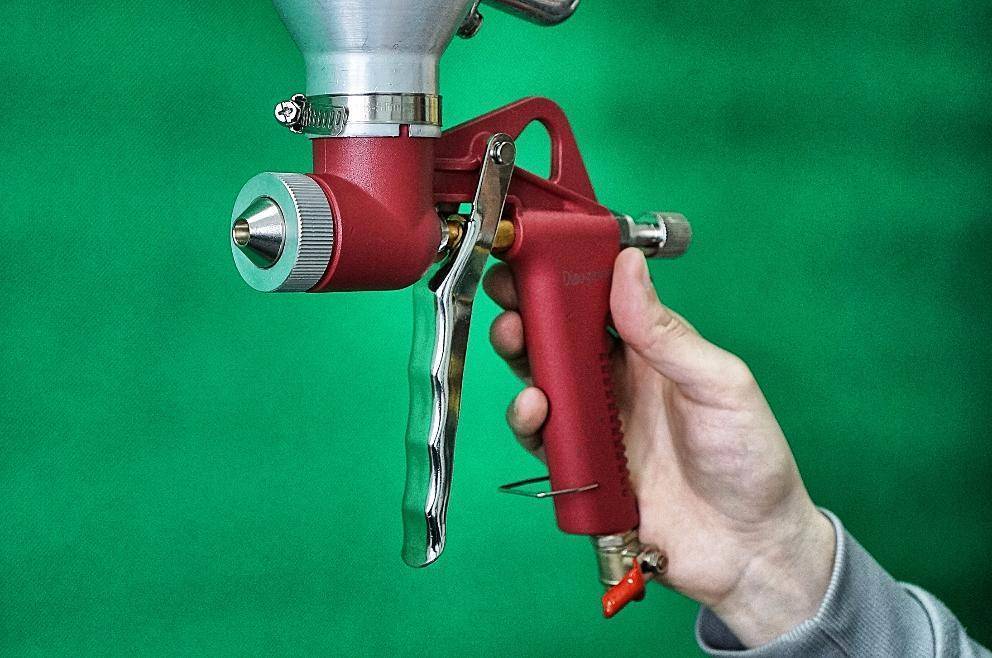

Назначение и принцип действия картушного пистолета

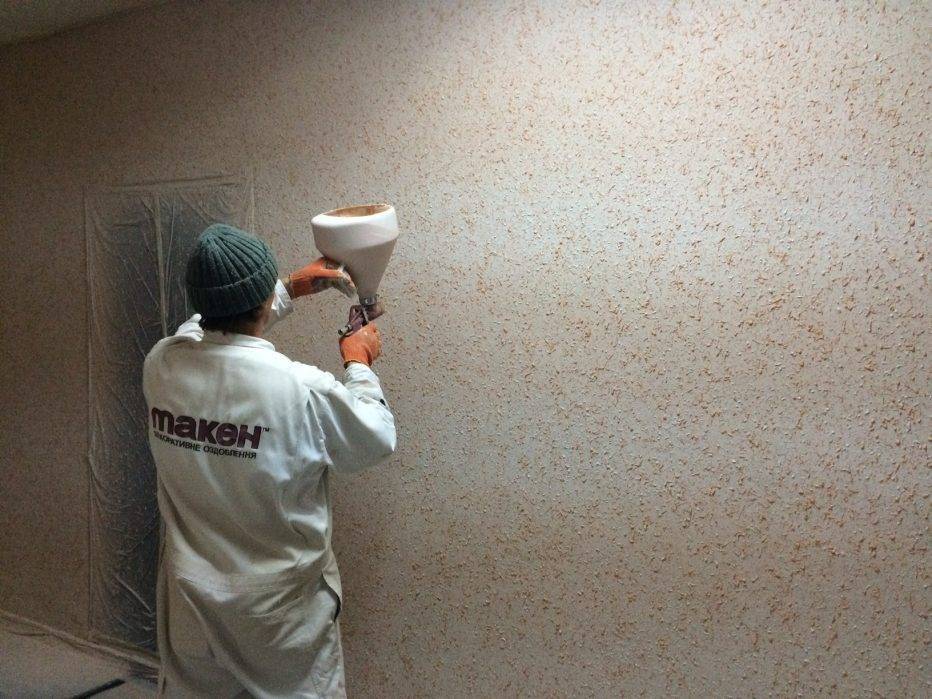

Под картушным пистолетом понимают пневматический инструмент, при помощи которого осуществляется нанесение шпаклевки, штукатурки и иных строительных смесей. Пистолет часто применяется профессиональными отделочниками на этапе наложения стартовой штукатурки и во время финишных работ. Производительность механизированного труда намного выше, чем при ручном оштукатуривании поверхностей, поскольку скорость является большей, а трудоемкость — меньшей. В среднем, с помощью пистолета можно в течение дня обработать до 100 квадратных метров площади, выполнив слой толщиной до 1-3 см.

Картушный пистолет идеально подходит для нанесения:

  • плотных видов краски и иных лакокрасочных материалов с повышенной вязкостью;
  • декоративных видов штукатурки — мультиколорной, мозаичной, венецианской;
  • фасадной штукатурки;
  • жидких обоев и шелковой штукатурки;
  • жидкой пробки;
  • мраморных покрытий;
  • некоторых видов грунтовки.

Во время работы картушный пистолет под давлением выбрасывает из сопла готовый строительный раствор. Это становится возможным благодаря подключению компрессора с определенными техническими характеристиками. Основными элементами изделия являются:

  • стальной ствол;
  • форсунка;
  • емкость для раствора объемом от 3 литров;
  • рукоятка со спусковым механизмом;
  • сопло с дюзой (всасывающей трубкой);
  • продувочный шомпол для очищения забивающихся отверстий.

Большинство картушных пистолетов для штукатурки реализуются в комплекте с набором насадок, которые меняют в зависимости от вида и плотности раствора. Густые, тестообразные составы наносят с применением диффузорного сопла с углом раструба 30-45 градусов. Для жидких растворов ставят сопло с углом 15-20 градусов, которое не позволяет раствору стекать с основания.

Хоппер-ковш

Такое устройство считается аналогом картушного пистолета и имеет еще одно название — пневматический ковш. Оно тоже присоединяется к компрессору, но возникающее в его емкости давление будет ниже, так как сжатый воздух отсутствует в дюзе. Хоппер-ковш оснащен ковшеобразной емкостью с несколькими отверстиями снизу, через которые штукатурка наносится на стены или потолок. Большинство ковшей реализуются без компрессора и поддерживают возможность нанесения лишь густого раствора.

Картушный пистолет

Основное отличие пистолета от хоппер-ковша в том, что у последнего раствор поступает в отдельную емкость с несколькими отверстиями. Кроме того, у пистолета площадь разбрызгивания зависит от угла, под которым воздушная масса будет поступать к раствору, а у хоппер-ковша угол не имеет значения.

Преимуществом картушного пистолета является отсутствие потерь рабочей массы, поскольку она распыляется только при движении по соплу. Цена пистолетов намного ниже, чем стоимость хоппер-ковшей. Кроме того, картушные устройства подходят для нанесения текстурных штукатурок и создания рисунков, а хоппер-ковши — нет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
