Хускварна 372 ремонт своими руками

Бензопила не заводится

Почему не заводится бензопила, даже если все сделано правильно, в соответствии с инструкцией по эксплуатации? Приготовлена рабочая смесь в нужном соотношении, согласно требованиям завода изготовителя, и залита в бак. Закрыта воздушная заслонка для получения обогащённой рабочей смеси. Подкачано топливо ручным насосом. Включено зажигание соответствующей кнопкой. Произведено несколько энергичных рывков ручкой стартера.

Хотелось бы обратить внимание новичков на процесс запуска бензопилы. Если сделано все правильно, то при запуске двигателя в момент попадания топлива в цилиндр на ручке стартера будет ощущаться дополнительное сопротивление

Оно возникает оттого, что при движении вверх перед поджигом свечи поршень предварительно сжимает рабочую смесь, и сопротивление резко возрастает

По этому признаку можно уже сказать, что:

Оно возникает оттого, что при движении вверх перед поджигом свечи поршень предварительно сжимает рабочую смесь, и сопротивление резко возрастает. По этому признаку можно уже сказать, что:

1. Топливо поступает в цилиндр.
2. Поршневая группа ещё живая и обладает кое-какой компрессией, о точной величине которой мы можем судить только по замеру компрессометром.

Отталкиваясь от этих выводов, можно сделать предположение о том, что если в цилиндре есть топливо и при этом двигатель не заводится, то причина, вероятно, в свеча.

Заводская комплектация

Включает:

• инструкцию по эксплуатации, отражающую все возможные нюансы ее использования, подготовку к запуску, рекомендации по эксплуатации и диагностике и устранения неполадок, в т.ч. и регулировку карбюратора;
• саму бензопилу «Хускварна» 135;
• универсальный свечной ключ;
• кожух на шину для безопасной транспортировки бензопилы «Хускварна»;
• картонную упаковку.

‘;document.body.appendChild(d);document.pnctLoadStarted=(new%20Date()).getTime();document.pnctCnclLoad=function(){document.pnctLoadStarted=0;pl=document.getElementById(‘pnctPreloader’);if(pl)pl.parentNode.removeChild(pl)};document.getElementById(‘pnctCancelBtn’).addEventListener(‘click’,function(e){e.preventDefault();document.pnctCnclLoad()});setTimeout(function(){var%20st=document.pnctLoadStarted;if(st>0&&((new%20Date()).getTime()-st>=14000)){document.pnctCnclLoad();alert(‘%3C%3F%3DYii%3A%3At%28%22uniprogy%22%2C+%22Unfortunately%2C+the+image+search+is+not+available.%22%29%3F%3E’)}},15000);var%20e=document.createElement(‘script’);e.setAttribute(‘type’,’text/javascript’);e.setAttribute(‘charset’,’UTF-8′);e.setAttribute(‘src’,’//postila.ru/post.js?ver=1&m=b&rnd=’+Math.random()*99999999);document.body.appendChild(e)})());»>

Общие, Предписания по безопасности

• Изображение
• Текст

115302726 Rev. 2 7/15/10 Russian — 10

ОБЩИЕ

ПРЕДПИСАНИЯ ПО БЕЗОПАСНОСТИ

угарным газом. Поэтому никогда не запускайте двигатель в закрытом помещении. Выхлопные газы имеют высокую температуру и иногда содержат искры, что может привести к возгоранию. Ни в коем случае не запускайте машину в закрытом помещении или вблизи воспламеняющихся (огнеопасных) материалов.

Самоконтрящаяся

гайка

Самоконтрящаяся

гайка используется

для крепления режущих дисков или железных ножей.

Во время сборки затягивайте гайку в сторону, противоположную направлению вращения режущих органов. При снятии режущего органа откручивайте гайку в направлении, совпадающем с направлением движения режущих органов. (

ПРЕДУПРЕЖДЕНИЕ!

Гайка имеет

левую

резьбу.) Затягивайте гайку,

используя торцевой гаечный ключ.

Нейлоновая прокладка внутри самоконтрящейся гайки не должна быть настолько изношена, чтобы ее можно было закручивать вручную. Нейлоновая прокладка должна выдерживать усилие откручивания не менее 1,5 Нм. Гайку следует заменять

после примерно 10-кратного ее закручивания/откручивания.

Режущее оборудвание

В данном разделе указано, каким образом с помощью правильного техобслуживания и используя нужный тип режущих органов можно: ·

Уменьшить

риск отскока ножа.

·

Получить максимальную производительность.

·

Увеличить срок службы режущих органов.

ВАЖНО!

Используйте режущие органы только с рекомендованной нами защитой! См. раздел «Технические характеристики». Обратитесь к инструкции по режущим органам, чтобы проверить правильность намотки лески и правильность выбора ее диаметра. Следите за тем, чтобы зубья ножей были правильно заточены! Следуйте нашим рекомендациям. См. также инструкции на упаковке ножей. Следите за тем, чтобы ножи были установлены правильно! Следуйте нашим инструкциям и используйте рекомендуемый размер напильников.

ПРЕДУПРЕЖДЕНИЕ! Всегда

останавливайте двигатель прежде, чем выполнять любые операции с режущими органами. Они продолжают вращаться даже после отпускания рычага дросселя. Прежде, чем Вы начнете работать с режущим органом, убедитесь, что он полностью остановился, и отсоедините провод высокого напряжения от свечи зажигания.

ПРЕДУПРЕЖДЕНИЕ!

Использование несоответствующих режущих органов или неправильно заточенных ножей увеличивает риск отскока.

Комментарии

Выделить → Я нашла инструкцию для своего инструмента здесь! #manualza

Кликнуть →

Вот у деда своего, в сарае, нашел старенькую военную брошюрку, 1976 года выпуска: «Инструкция по укладке парашюта, издание второе, дополненное и исправленное».

Мануалза!manualza.ru

Неисправность глушителя и карбюратора

Если инструмент работает нормально, а при увеличении оборотов начинает глохнуть, то причина заключается в искрогасителе.

Чаще всего поломка этого элемента в результате засорения отходами сгорания. Решить эту проблему можно легко собственными руками.

Прежде всего, нужно снять глушитель и разобрать его. Здесь стоит учесть, что в некоторых моделях искрогасители не разбираются. После этого глушитель чиститься от нагара. Для этого используют специальные моющие средства.

Когда нагар будет устранен, искрогаситель высушивается с помощью фена. На завершающем этапе глушитель устанавливается на место.

Что касается карбюратора, то его настройку и ремонт можно провести в домашних условиях. Но, чтобы выполнить такие работы качественно, необходимо знать строение карбюратора и принцип его ремонта.

Некачественный ремонт может привести к серьезным повреждениям устройства. Поэтому специалисты рекомендуют выполнять его настройку и ремонт в специальных мастерских.

Как видно, многие неисправности бензопилы модно устранить собственными руками. Но чтобы сделать это, нужно обладать определенной информацией. Если вы не уверены в своих силах, то лучше обратиться за помощью к специалистам.

Смотрите видео, в котором специалист подробно показывает процесс разборки-сборки для ремонта своими руками бензопилы Хускварна 142:

Описание

Бензопила Husqvarna 135 не предназначена для длительных нагрузок, однако незаменима в частном доме, на даче. Ее “начинка” усовершенствована, благодаря чему сам инструмент отличается повышенной надежностью и долговечностью, пользуется спросом у владельцев дач и коттеджей. Двухтактный двигатель внутреннего сгорания оборудован уникальной системой X-Torq, которая обеспечивает максимально полное сжигание газов, что приводит к снижению (на 20%) расхода топливной смеси и уменьшению содержания вредных веществ (до 70%) в выхлопных газах.

Бензопила Husqvarna в работе

Мощность силового агрегата небольшая — 2,04 л. с., этого вполне достаточно для осуществления бытовых задач. Для облегчения запуска бензопилы “Хускварна” 135 при любой температуре была встроена система Smart Start, кроме того ручной стартер оборудован инерционной пружиной, снижающей усилие оператора при рывке.

Снижение уровня вибрации было достигнуто встроенными накладками и демпферами. Подача цепного масла к гарнитуре осуществляется посредством насоса и маслопроводящих каналов. Система безопасности выражена тормозной системой и защитой для рук оператора. Производитель рекомендует использовать для распиловочных работ направляющую длиной 40 см, но, при необходимости всегда можно воспользоваться шиной на 35 или 45 см. Многие владельцы бензопил отдают предпочтение модели 140, а не 135, она немного мощнее, хотя вес остается прежним.

Преимущества бензопилы Husqvarna 135:

• Малый вес (4,4 кг. без режущей гарнитуры).
• Небольшие размеры.
• Используются шины разной длины, в приоре размер 40 см.
• Ремонтопригодность.
• Система X-Torq.
• Запуск с системой Smart Start.
• Инерционная двойная очистка с “Эйр Инжекшн”.
• Карбюратор Zama EL 41.
• Система гашения вибрации “Лоу Виб”.
• Эффективная тормозная система.
• Можно выполнить ремонт своими руками.

Преимущества и недостатки

Бензопила Husqvarna модели 372 XP совмещает в своих характеристиках преимущества классической компоновки с современными дизайнерскими и инженерными решениями.

Небольшой по отношению к другим профессиональным моделям вес инструмента дополняется удобным захватом, хорошей балансировкой и минимальным уровнем вибрации. Снижение степени усталости предоставляет оператору существенный резерв экономии рабочего времени в пределах 12-15%.

В достоинствах инструмента:

• повышение надежности комплектующих деталей и узлов за счет применения специальной обработки материалов, нанесения износостойких защитных и декоративных покрытий;
• небольшой объем текущих обслуживающих работ;
• взаимозаменяемость унифицированных деталей, комплектов и расходных материалов других производителей;
• высокий уровень безопасности при выполнении валочных и распиловочных работ повышенной сложности.

Существенных недостатков за весь период использования этой модели не обнаружено. Основные претензии относятся к отсутствию праймер-насоса и системы подогрева карбюратора, визуального контроля уровня топлива и цепного масла.

Бензопилы «Хускварна» – основные неисправности

Инструмент шведского производителя способен превратить тяжелый труд в простое занятие. Модели бензопил «Хускварна 137», «Хускварна 240» и «Хускварна 365» отличает три особенности:

• высокая мощность двигателя;
• улучшенная система фильтрации двигателя;
• возможность поглощать излишние вибрации.

Если инструмент эксплуатировать строго по инструкции и своевременно устранять его неполадки, то он будет радовать надежной и стабильной работой. Правильно проведенный ремонт с оригинальными запчастями позволит пользоваться пилой продолжительное время.

Основной причиной поломки бензопилы чаще всего становятся сбои в двигателе, которые могут проявляться следующим образом:

• не заводиться;
• неустойчиво работать на холостых оборотах;
• заводиться и сразу глохнуть;
• не иметь достаточной мощности.

При этом неисправность следует искать в системе зажигания, поршневой группе или топливной системе. Нередко причина плохой работы инструмента может быть связана со сцеплением, тормозной системой, механизмами смазки, шиной.

Система зажигания

Ремонт бензопилы «Хускварна 240» своими руками, да и любой другой модели, следует начинать с поиска неисправности в системе зажигания.

В первую очередь специалисты рекомендуют достать и осмотреть свечу. Состояние этого элемента укажет на недочеты в работе топливной системы.

1. Если свеча полностью сухая, то значит, в цилиндр не попадает топливная смесь. В этом случае свеча вкручивается на место и ремонтируется топливная система.
2. Если свеча сильно залита топливной смесью, то могут быть нарушены правила запуска агрегата, или плохо отрегулирован карбюратор. Необходимо перекрыть подачу топлива и запустить стартер. Делается это для того, чтобы удалить избыток горючего. Свечу надо сначала очистить острым предметом, затем промыть с помощью моющих средств, просушить феном и установить на место. После этого инструмент запускается и проверяется его работа.
3. Если на свече отсутствуют остатки топлива, то ее надо прочистить, помыть и проверить на наличие искры. Ее отсутствие может говорить о нарушении зазора между маховиком и его магнитопроводом или о поломке модуля зажигания.

Неисправность в системе зажигания может быть связана с применением плохого масла или с неправильном соотношением бензина и масла.

Система подачи горючего

Если топливо не поступает в бак бензопилы, то на это могут быть две причины:

1. Засорился фильтр.
2. Засорилась крышка.

В этом случае топливо подается не в полном объеме, и инструмент не заводится или заводится и сразу глохнет. Ремонт заключается в прочистке воздушного фильтра и крышки.

Фильтр снимать необходимо очень аккуратно, чтобы забившая его грязь не попала в карбюратор. Чистится и моется он обычными моющими средствами.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Ремонт карбюратора

Сердцем любой бензопилы является карбюратор, с которым связано большинство поломок инструмента. Ремонт этого узла своими руками заключается в разборке и чистке. Если поломка серьезная, то за помощью следует обратиться в сервисный центр.

Чаще всего неисправности инструмента связаны с использованием бензина или масла низкого качества. Чтобы уберечь карбюратор от поломок, необходимо соблюдать некоторые меры профилактики:

1. Запускать бензопилу следует строго по инструкции.
2. Бензин не рекомендуется хранить в пластиковой емкости. Это поможет избежать сильного нагара.
3. Топливную смесь нельзя хранить долго, так как со временем она теряет свои качества.

Поэтапная разборка карбюратора

В том, как отрегулировать карбюратор на бензопиле, большую роль играет процесс разборки карбюратора. Карбюраторы разных бензопил принципиально не отличаются друг от друга, по этой причине рассмотрим разборку бензопилы Partner. Все элементы должны быть аккуратно сняты и сложены, чтобы облегчить процесс последующей сборки.

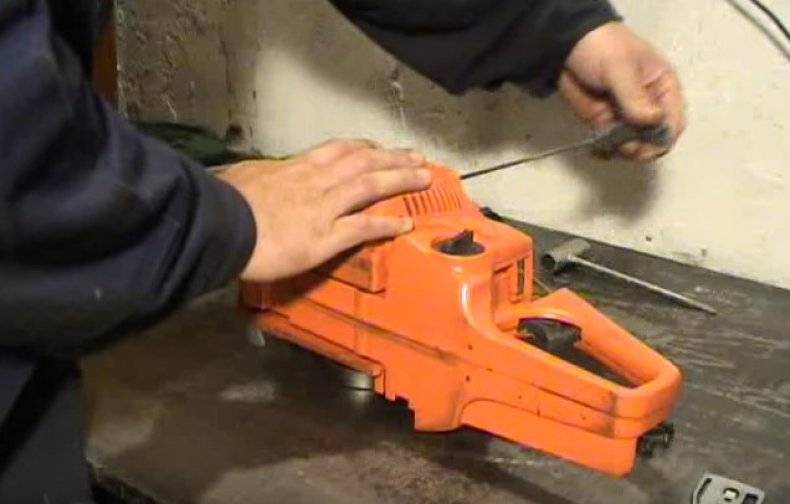

Снятие верхней крышки производиться при помощи демонтажа трех болтов. После чего выполняется демонтаж поролона, составной части в воздушном фильтре. Указанные болты обозначены на рисунке красным.

После этого следует произвести удаление топливного шланга, и тяги привода. Верхний указатель обозначает шланг подачи топлива, нижний – тягу в приводе

Теперь переходим к снятию наконечника троса. Стрелка указывает на наконечник, снятие которого нужно произвести.

С левой стороны, выполняем демонтаж бензинового шланга.

Производим окончательное отсоединение карбюратора, теперь его можно регулировать. Карбюратор обладает достаточно сложным механизмом, по этой причине, если есть необходимость в дальнейшей разборке, нужно выполнять снятие элементов бережно, так как они мелкие, и их легко потерять.

В карбюраторе множество маленьких составляющих, которые лучше разложить в правильном порядке, чтобы ничего не перепутать.

Регулировка карбюратора бензопилы

Качество и производительность работы вашей цепной бензопилы зависит от множества факторов, но сегодня мы поговорим о неисправностях карбюратора. От работы этого узла зависит очень многое, в том числе и ваше хорошее настроение. Вы взяли бензопилу в руки, а она не завелась, или завелась и начала чихать и стрелять, при этом полностью потеряла мощность. Ваш день испорчен, а в голове мысли – в чем причина, где искать мастера и сколько будет стоить ремонт.

Запчасти бензопилы

Впрочем, заранее отчаиваться не стоит, большинство неисправностей карбюратора можно исправить собственными руками, или произвести регулировку в соседском гараже.

Технологические особенности

Модель обеспечена несколькими функциональными дополнениями, которые делают удобнее и эффективнее использование бензопилы. Прежде всего, это быстрый старт. Эта опция была реализована за счет топливоподкачивающего насоса, облегчающего запуск силового агрегата. Для повышения безопасности модели создатели обеспечили ее инерционным тормозом цепи. На практике применения это означает моментальную остановку работы функциональной части. Но если предыдущие системы в разных видах встречаются у конкурентов, то система Air Injection является едва ли не инновационной. Благодаря этой разработке бензопила Husqvarna 135 может эксплуатироваться долгое время без профилактического техобслуживания. Air Injection представляет собой центробежный механизм очистки воздуха, благодаря которому замена фильтров производится реже. К слову, сама замена фильтров выполняется легко и без лишних манипуляций за счет упрощенного механизма крепления.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

1. Верхняя крышка.
2. Крышка тормоза цепи и пильной гарнитуры.
3. Стартер.
4. Маховик и сцепление.
5. Передняя рукоятка.
6. Карбюратор.
7. Масляный насос.
8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Инструкция по эксплуатации бензопил марки Husqvarna

Для того, что продлить сроки эксплуатации бензопилы и уменьшить износ ее основных деталей, необходимо внимательно изучить и придерживаться всех советов, указанных производителем в руководстве по применению. Ниже перечислим ряд наиболее распространенных вопросов, связанных с эксплуатацией китайской и шведской бензопилы производства Husqvarna, и дадим детальные ответы на них.

Какой бензин заливать в бензопилу Хускварна?

Чтобы приготовить заправочную смесь для бензопил Хускварна, следует использовать топливо марки АИ-92. Крайне редко в инструкциях по эксплуатации к более новым моделям данной марки указывается, что для приготовления смеси можно использовать 95-ый бензин.

Как показывает практика, лучше этого не делать, так как страна-производитель садовых инструментов Хускварна – Швеция, бензин в которой гораздо лучше по качеству, чем в странах постсоветского пространства.

Какое масло подходит для бензопилы Хускварна?

Запчасти в конструкции бензопил компании Husqvarna могут прослужить достаточно длительное время при условии, что владелец инструмента не будет экономить на моторном масле.

Для разбавления заправочной смеси можно использовать масло на основе минералов или синтетики. Второй вариант всегда будет стоить дороже, но и эффект от его применения будет в разы лучше.

Соотношение бензина и масла для бензопилы Хускварна

На соотношение используемого бензина и масла влияет мощность имеющейся в распоряжении бензопилы. Если мощность инструмента меньше 2 л. с., – то пропорция бензина и масла будет составлять 1:40. Иными словами, в 1 литре горючего нужно разбавлять 25 мл моторного масла. Если мощность бензопилы Husqvarna составляет более 2 л. с., то разводить бензин для бензопилы Хускварна потребуется в пропорции 1:50, то есть, в 1 литре топлива разбавлять 20 мл масла.

Правильная обкатка бензопилы Хускварна

1. Заведите бензопилу и дайте ей поработать в течении 2–3 минут. При этом распиливать ветки или бревна категорически запрещено;
2. После этого переходите к спиливанию мелкие сучья;
3. Еще через полчаса можно начинать распиловку крупных бревен.

Обязательно придерживайтесь указанных инструкций – это поможет вам продлить сроки эксплуатации мотора и карбюратора.
