Инфракрасная паяльная станция своими руками

Изготовление своими руками

Высокая стоимость ИК паяльной станции (60-150 тыс. руб.) стимулирует домашних мастеров к изготовлению такого оборудования самостоятельно. При наличии определённого опыта сделать своими руками самодельный инфракрасный паяльник вполне реально. Материальные затраты обычно не превышают 10 тыс. руб. Нужно подготовить материалы и компоненты, необходимые для сборки ИК станции.

Детали для самодельного прибора

Для сборки инфракрасной паяльной станции своими руками понадобится следующее:

• лист жести;
• гибкая спиральная металлическая трубка светильника;
• рычажный штатив от старой настольной лампы;
• галогеновые лампы;
• оцинкованная мелкая сетка;
• алюминиевый профиль в виде узких реек;
• 2 термопары;
• плата Ардуино Mega 2560 R3;
• плата SSR 25-DA2x Adafruit MAX31855K – 2 шт.;
• адаптер постоянного тока 5 вольт, 0,5 А;
• провода.

Сборка

Монтаж паяльной станции состоит из нескольких этапов:

1. Термостол;
2. Инфракрасный нагреватель;
3. ПИД-регулятор на Ардуино.

Термостол

Делать термостол своими руками желательно в условиях оборудованной домашней мастерской. Конструкция представляет собой нижний нагреватель, состоящий из следующих компонентов:

• корпус, отражатель, лампы;
• система крепежа платы;
• гибкая трубка термопары;
• светильник.

Корпус

1. Основу термостола изготавливают в виде рамы из Г-образного жестяного профиля. Можно полосы металла согнуть уголком. Ножницами делают вырезы и по ним сгибают металл, соединяя части саморезами.
2. Проём закрывают металлической сеткой. Чтобы она не прогибалась, над сеткой протягивают металлические прутки в поперечном и продольном направлениях.

Установка металлической сетки

1. Старый галогеновый светильник разбирают, освобождая отражатель от ламп. Его обрезают по внутреннему периметру корпуса.
2. Лампы возвращают на место. Нагреватель вставляют в опорную раму снизу.

Монтаж отражателя

Система крепежа платы

Алюминиевую рейку разрезают на несколько отрезков. В них просверливают монтажные отверстия.

Два отрезка профиля закрепляют на широких бортах корпуса, в канавках которых будут передвигаться винтовые фиксаторы поперечных реек. Всё станет понятно из нижнего фото.

Крепёж платы

Гибкая трубка термопары

Спиральную металлическую трубку устанавливают в одном из углов рамы, протягивают провода термопары. Длина трубки должна обеспечивать доступ термопары ко всей рабочей зоне станции.

Светильник

На конце гибкой трубки закрепляют патрон с пятивольтовой лампочкой с отражателем. Основание металлического шланга крепят в углу рамы так же, как и в предыдущем случае.

Верхний нагреватель

Инфракрасный излучатель состоит из двух элементов, это:

1. Керамическая пластина в корпусе.
2. Держатель.

Крепление штатива к корпусу верхнего нагревателя

Керамическая пластина в корпусе

Дополнительная информация. Вмонтированный в верхнюю плоскость корпуса ИК пластины кулер от компьютера поможет предохранить радиодеталь от перегрева.

Держатель

Для держателя идеально подходит двухсекционный кронштейн настольного светильника. Основание кронштейна крепят к раме станции. Верхний поворотный шарнир соединяют с корпусом верхнего нагревателя.

ПИД-регулятор на Ардуино

Сделанная ИК станция своими руками обязательно комплектуется блоком управления. Для него нужно сделать отдельный корпус. Внутри помещают плату Ардуино и ПИД регулятор. Примерная схема компоновки деталей блока управления станцией видна на фото.

Блок управления ИК станции

Микропроцессорная платформа Arduino Mega 2560 R3 управляет режимами нагрева керамического ИК излучателя и платформы термостола. К плате Ардуино присоединены провода вентиляторов (верхний и нижний), ПИД регулятора, термопар и светильника.

Программирование паяльной станции осуществляется через интерфейс контроллера. Его экран отражает текущий процесс нагрева печатной платы с обеих сторон.

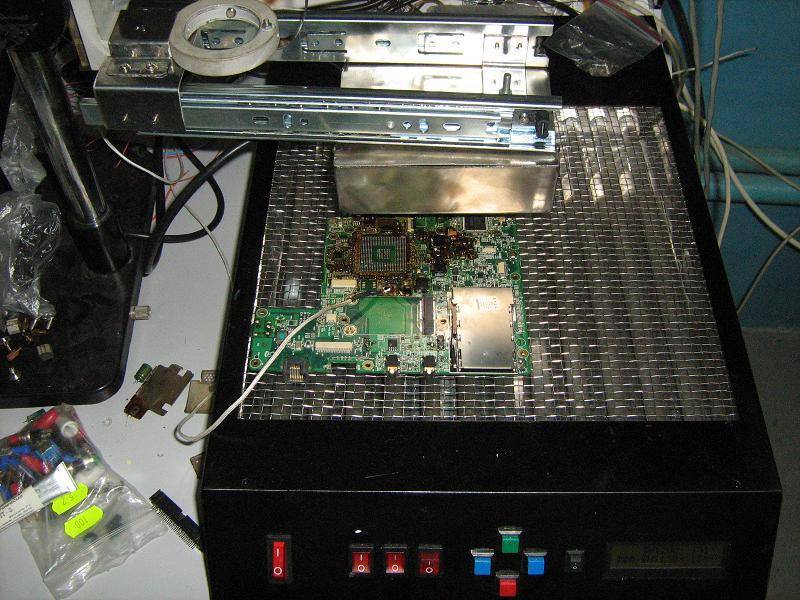

Самодельная ИПС

В роли тестера выступают термопары. Они, в конечном счёте, являются источниками информации о состоянии уровня нагрева тыльной стороны печатной платы и верхней поверхности микропроцессора.

Общие характеристики и принцип работы паяльной станции

Внешний вид промышленной воздушной паяльной станции: 1 – блок управления, 2 − паяльник, 3 – фен, 4 − ручка для переноски, 5 – регуляторы температуры для фена и нагревателя Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Температура, которую могут обеспечить современные фены для пайки, в том числе и собранные своими руками, варьируется от 100 до 800°C. Причём показатели эти могут настраиваться оператором.

В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

Современная конструкция ИК паяльного оборудования

Современная технология ИК пайки используется в трех разных вариантах, для каждого из которых выведен свой отдельный вид излучающего оборудования: ламповые установки, панельные устройства и станции комбинированного типа.

Ламповые излучатели воздействуют сразу на несколько участков. В конструкцию ламповых устройств входит сразу несколько нагревателей размещенных в нижней и верхней части транспортера, на который устанавливается плата. В зоне оплавления расположено большое число ламп, закрепленных в рефлекторные отражатели. При такой комбинации создается большая плотность ИК излучаемого потока. На участке предварительного подогрева расположение ламп более редкое. Нагрев платы происходит плавно с равномерным распределением температуры по всей ее поверхности. Чтобы убрать появляющиеся летучие вещества на входе и выходе из нагреваемого участка установлены вентиляторы. На выходе также расположена система принудительного охлаждения объекта пайки.

Панельные инфракрасные станции схожи с ламповыми устройствами пайки. Нагревателями в данном случае выступают инфракрасные панели с разной мощностью, что дает возможность регулировать температуру и период нагревания. ИК панели состоят из трех слоев. Лицевой слой направляется на плату, и может быть изготовленным из стекла, керамики или металла. Зависимо от используемого материала лицевая сторона может функционировать как вторичный излучатель или как прозрачное окно. В первом случае выполнять нагрев будет не сам нагревательный элемент, а материал, из которого выполнен лицевой слой. Вторичный слой произведен из фольги либо проволоки высокого сопротивления смотанной в спираль. Третий элемент выполняет функцию изоляции и изготовлен из керамического тугоплавкого состава.

Зачастую используются ИК панели производящие средний и дальний диапазон излучения. Устройства такого типа способны вырабатывать температуру до 450 градусов. Керамические панели в своем составе имеют камеры с содержанием воздуха либо инертного газа. По этой причине 60% тепла к плате поставляется конвекционным способом, а 40% ИК лучами. Незначительная разность температур излучающего устройства и нагреваемой платы обеспечивает равномерное нагревание.

В панельных инфракрасных установках нагрев осуществляется излучением и конвекцией, потому как ИК лучи имеющегося спектра поглощаются воздухом. Данные устройства могут иметь несколько зон предварительного разогрева с нагревателями расположенными с одной либо сразу с нескольких сторон. Большее количество нагревательных участков дает возможность увеличить скорость конвейера. Панели при нагреве создают равномерную подачу температуры и не чувствительны к загрузкам зоны нагрева. Минусом таких устройств есть замедленное реагирование на изменения в режимах тепловой подачи. Металлические панели характеризуются высокой подачей температуры в центральной части нагревателя и низкой в районе кромок, а приборы с прозрачной лицевой поверхностью наоборот имеют высокие температурные показатели в краевых участках.

Наибольшими преимуществами обладает ИК пайка комбинированного типа с лампами и панелями. Данные устройства обладают оптимальным числом нагреваемых зон. Первая и вторая зоны производят предварительное нагревание с помощью ИК панелей, которые обеспечивают равномерный нагрев и быстрый выход на заданный режим. Расплавка припойной пасты происходит на третьем участке благодаря действию инфракрасных ламп. Затем, в четвертой зоне плата охлаждается и транспортируется при наличии ленточного конвейера. Обычно в конструкцию комбинированного оборудования входят встроенные микропроцессорные системы для возможности автоматического управления режимами нагрева с помощью специальных программ. Вся информация о пайке и ее результатах выводится на дисплей. В компьютерной памяти сохраняется вся информация о типовых режимах пайки печатных плат самых разнообразных типовых размеров. Паяльные станции, принадлежащие к комбинированному типу, могут быть полностью автоматическими и полуавтоматическими.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

• паяльник;
• блок питания от ПК;
• автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

1. Контактные станции.
2. Цифровые и аналоговые устройства.
3. Индукционные аппараты.
4. Бесконтактные устройства.
5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

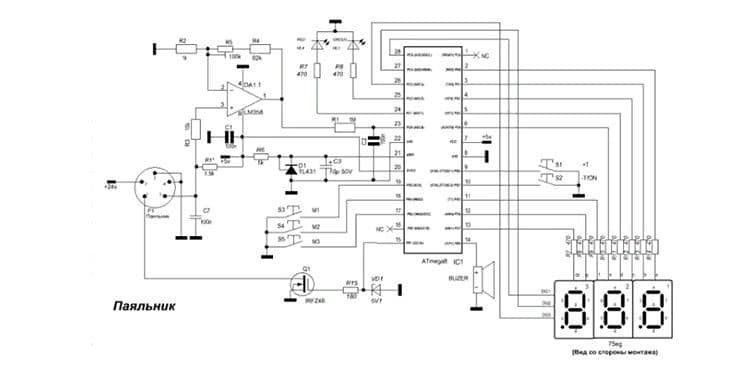

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

• устройства для работы со свинцовосодержащими припоями;
• устройства для работы с безсвинцовыми припоями.

Устройства для пайки

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

• инфракрасные;
• термовоздушные;
• комбинированные.

Самодельная инфракрасная

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

• отсутствие необходимости в поиске насадок на паяльный фен;
• хорошо подходят для работы со всеми видами микросхем;
• отсутствие термической деформации печатных плат из-за равномерного прогрева;
• радиодетали не сдуваются воздухом с платы;
• равномерный прогрев места пропая.

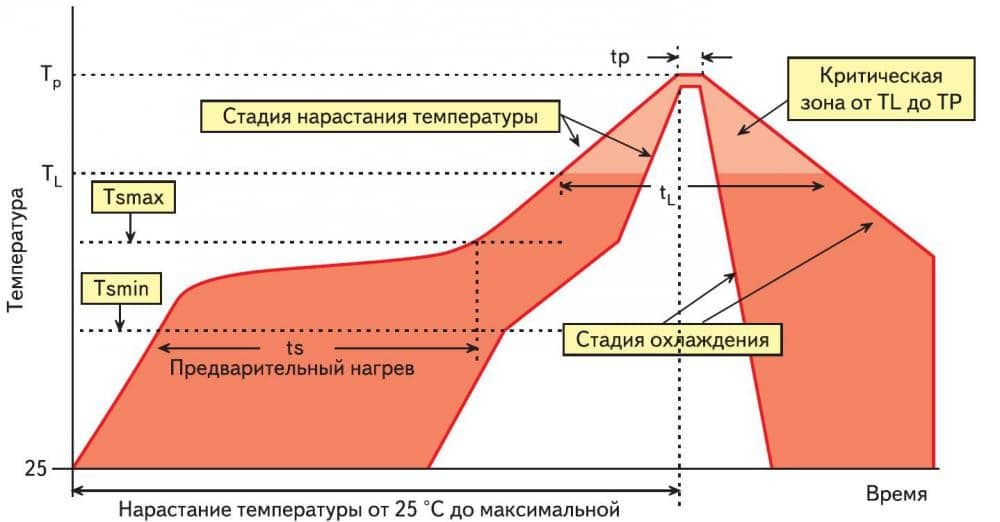

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

• верхнего керамического или кварцевого нагревателя;
• нижнего нагревателя;
• стола для поддержки печатных плат;
• микроконтроллера, управляющего станцией;
• термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

• лампы подсветки;
• дымоуловители или вытяжки;
• пистолеты для демонтажа и всасывания излишков припоя;
• вакуумные пинцеты;
• инфракрасные излучатели для прогрева всей печатной платы;
• термофен для прогрева определенного участка;
• термопинцет.

Описание процесса ИК-пайки

Проблема при работе с компонентами в корпусах BGA заключается в необходимости нагреть и расплавить сразу большое количество шариков припоя.

При нагревании их, некоторое количества тепла за счет теплопроводности материалов отдается на монтажную плату. Того тепла, которое дает паяльная станция, становится недостаточно.

Увеличение времени нагрева или повышение температуры не лучшим образом сказывается на микросхеме. Она может перегреться и выйти из строя.

Решение напрашивается само собой – нужно предварительно разогреть монтажную плату снизу, не воздействуя теплом на микросхему. Разогревать можно как потоком воздуха, так и спокойным инфракрасным излучением.

В результате, когда температура материала платы поднимется, уменьшится теплоотвод с ножек контактов и понадобится меньшая температура и меньшее время воздействия для того, чтобы расплавить шарики припоя.

При использовании инфракрасной пайки для нижнего прогрева используют специальные устройства – термостолы. В этом состоит принцип работы инфракрасной паяльной станции.

Инфракрасная пайка заключает в себе множество преимуществ перед термовоздушной. Если при термовоздушной пайке возможно контролировать только скорость истечения воздуха из сопла и температуру нагревательного элемента, и совершенно невозможно управлять оттоком воздуха, то при инфракрасной пайке контролю поддается температура припоя на протяжении всего цикла работ.

А при ремонтных работах задача как раз и состоит в том, чтобы заменить один или несколько компонентов схемы, совершенно не воздействуя на другие.

Как сделать своими руками термовоздушную паяльную станцию

Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

1. Потоком воздуха можно случайно сдуть маленькие детали.
2. Поверхность прогревается неравномерно.
3. Для разных случаев требуются дополнительные насадки.

Паяльный фен своими руками: универсальная схема

Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

Универсальная паяльная станция с феном

Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

Схема паяльной станции с феном состоит из основного блока и манипулятора-термофена, в котором происходит нагревание воздуха

Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена

Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.

Варианты подключения системы управления к термофену.

Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами. Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.

А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью

Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

Watch this video on YouTube

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

1. Контактные станции.
2. Цифровые и аналоговые устройства.
3. Индукционные аппараты.
4. Бесконтактные устройства.
5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

• устройства для работы со свинцовосодержащими припоями;
• устройства для работы с безсвинцовыми припоями.

Устройства для пайки, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем. Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

• инфракрасные;
• термовоздушные;
• комбинированные.

Самодельная инфракрасная паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя. Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

• отсутствие необходимости в поиске насадок на паяльный фен;
• хорошо подходят для работы со всеми видами микросхем;
• отсутствие термической деформации печатных плат из-за равномерного прогрева;
• радиодетали не сдуваются воздухом с платы;
• равномерный прогрев места пропая.

Зависимость температуры от времени пайки. В большинстве случаев инфракрасные аппараты состоят из:

• верхнего керамического или кварцевого нагревателя;
• нижнего нагревателя;
• стола для поддержки печатных плат;
• микроконтроллера, управляющего станцией;
• термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

• лампы подсветки;
• дымоуловители или вытяжки;
• пистолеты для демонтажа и всасывания излишков припоя;
• вакуумные пинцеты;
• инфракрасные излучатели для прогрева всей печатной платы;
• термофен для прогрева определенного участка;
• термопинцет.

Детали для самодельного прибора

Имеющиеся в продаже инфракрасные паяльные станции отечественного и зарубежного производства представлены в продаже очень широко, но цены на них начинаются от 20 000 рублей. И при минимальной цене, это будет инструмент не самого лучшего качества.

При необходимости производства работ с BGA-корпусами в условиях стесненности в средствах выходом может стать самодельная инфракрасная паяльная станция.

Собрать ее можно из деталей инфракрасных станций, имеющихся в продаже, а также из подручных материалов и старых отслуживших свой срок приборов.

Термостол для паяльной станции можно изготовить из светильника или нагревателя с галогеновыми лампами, которые будут нагревать плату до необходимой температуры. Верхний нагреватель и придется приобрести из запасных частей, покупая их новыми или бывшими в употреблении.

Штатив для верхнего нагревательного блока можно изготовить из опоры от старой настольной лампы.

Для термостола необходимо запастись галогеновыми лампами и отражателями-рефлекторами. Их помещают в корпус, который можно изготовить самостоятельно из алюминиевого профиля и листового металла.

Кроме ламп, в корпусе необходимо предусмотреть место для крепления термопары, которая будет «снабжать» информацией о температуре ламп модуль управления.

Температура должна выдерживаться точно, чтобы платы не растрескивались от избыточного тепла и резких перепадов температуры.

Виды ИПС

По типу инфракрасного излучателя различают два вида ИПС:

1. Керамические;
2. Кварцевые.

Керамические

Термовоздушная паяльная станция

Примером керамической инфракрасной паяльной станции является модель Achi ir6000. Станция обладает массой достоинств. Она зарекомендовала себя как надёжное, прочное и долговечное оборудование. Рабочая температура в зоне пайки достигается в течение 10 минут. В станциях такого типа используется сплошной плоский или полый керамический излучатель.

Кварцевые

В отличие от керамического паяльника, кварцевая станция достигает максимального нагрева за 30 секунд. Кварцевые станции очень чувствительны к частым циклам включения – выключения.

Внимание! Если специфика паяльного режима требует в течение короткого периода нескольких отключений оборудования, то лучше пользоваться керамической паяльной станцией

Изготовление своими руками

Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками. И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше. Позволить себе столь дорогое удовольствие сможет далеко не каждый.

Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.

Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться. А вот основная конструкция останется в любой модели одинаковой. Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель. А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.

Первый вариант

В этом варианте будет использоваться двухканальный контроллер.

1. Первый канал задействован для платинового терморезистора Pt 100 или обычной термопары.
2. Второй канал будет использоваться исключительно термопарой. Каналы контроллера могут работать в автоматическом или ручном режиме.

Температура может поддерживаться в пределах от 10 до 255 градусов Цельсия. Термопары или датчик и термопара посредством обратной связи контролируют эти параметры в автоматическом режиме. В ручном режиме будет регулироваться мощность на каждом из каналов от 0 до 99 процентов.

Память контроллера будет содержать 14 различных термопрофилей для работы с BGA микросхемами. Семь из них предназначены для свинецсодержащих сплавов, а другие семь для припоя без содержания свинца.

В случае со слабыми нагревателями верхний может не успевать за термопрофилем. В таком случае контроллер поставит выполнение на паузу и будет дожидаться, пока наберётся необходимая температура.

Также контроллер очень удобно выполняет термопрофиль на основании температуры преднагрева всей платы. Если по той или иной причине снять чип не получилось, то можно повторно запустить его с более высокой температурой.

Силовой блок, изображённый на схеме, имеет транзисторный ключ для верхнего нагрева и семисторный для нижнего. Хотя приемлемо использование двух транзисторных или симисторных. Участок, отмеченный красным пунктиром, можно не собирать, если рассчитывается использование двух термопар.

Для теплоотвода от ключей можно использовать радиатор с активным охлаждением от любой техники. Главное, чтобы он подходил под конструкцию моделируемого аппарата. Нижний нагреватель будет состоять из девяти галогеновых ламп номиналом 1500 Вт 220–240в R7S 254 мм. Должно получиться три части по три лампы, соединённых последовательно. Провода лучше использовать высокотемпературные силиконовые на 220 вольт.

Корпус собирается из стеклотекстолита или любого другого похожего материала и усиливается алюминиевыми уголками. А также придётся купить и вакуумный насос. Для более эстетичного внешнего вида можно использовать ИК стекло на нижней панели. Но здесь существует сразу несколько отрицательных моментов: слишком медленный нагрев и остывание, и вся конструкция в процессе работы чересчур нагревается. Хотя наличие стекла не только делает прибор более привлекательным, но и удобным, так как платы можно класть прямо на него.

Стойка выполняется из алюминиевого швеллера для стоек. Подготавливаются вакуумный пинцет и трубка для него, термопара и стойки. Верхний нагреватель рекомендуется сделать из ELSTEIN SHTS/100 800W. Когда все детали готовы, их нужно разместить в корпусе и можно переходить к настройке.

Принцип действия и варианты реализации

Принцип работы паяльной станции заключается в способности устройства регулировать температуру нагрева и поддерживать ее в установленных пределах на протяжении всего процесса.

Разумеется, реализация всех вышеперечисленных функций задача не из простых, поэтому изготовление полноценного аналога под силу опытным электрикам, имеющим должное оборудование и опыт сборки электронных схем, изготовления печатных плат.

Поэтому сначала мы разберем относительно простые варианты изготовления, регулировка температуры в которых осуществляется вручную. Но и таких паяльных станций вполне достаточно, чтобы выполнить качественную пайку деталей, ориентируясь только по внешним признакам работы жала.

https://youtube.com/watch?v=kikttR3pFj0

Как пользоваться паяльником

Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.

При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.

При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.
