Инфракрасный теплый пол под ламинат – технология монтажа + видео инструкция

Подключение терморегулятора к электрической сети

Обычно регуляторы температуры рассчитаны на ток в 16А или 3520 Вт, а это значит, что максимальная обогреваемая площадь термопленки будет 15,7 м². Есть модели терморегуляторов, которые позволяют программировать продолжительность работы, время включение и отключения инфракрасного обогрева пола, температуру нагрева. В зависимости от ваших потребностей, подбирается терморегулятор.

Для подключения терморегулятора к электрической сети лучше пригласить квалифицированного электрика. Если вы будете проводить подключение самостоятельно, необходимо соблюдать все меры техники безопасности. При мощности системы более 2 кВт я рекомендую подключать ее от отдельного автомата.

Проведите визуальный осмотр системы, проверьте надежность крепления проводов, изоляции. Измерьте сопротивление каждой нагревательной полосы, его значение должно быть не менее 1 МОм.

Для проверки работы системы включите систему обогрева и проверьте рукой температуру пола для каждой полосы термопленки. Пленка должна излучать комфортное тепло около 40⁰ С.

Уложите на парогидроизоляцию листы фанеры (под паркет, линолеум, ковролин, паркетную доску), либо листы ГВЛ (под плитку), прикрепите их к полу анкерными болтами (шурупами) и выровняйте под финишное покрытие.

Существует множество различных утеплителей. Фольгированный изоляционный материал отражает до 97% инфракрасного излучения в сторону его поступления.

В этой статье рассмотрим, какой стороной класть утеплитель с фольгой на пол, виды и характеристики материалов, правила их укладки.

Осуществление монтажа

https://youtube.com/watch?v=Enlhkv0WhQY

Для проведения монтажа инфракрасного теплого пола потребуется следующий инструмент:

  • ножницы;
  • нож;
  • шпатель для клея;
  • инструмент для штукатурных работ (шпатель, мастерок и т. д.);
  • измерительный инструмент (металлическая линейка, рулетка, угольник);
  • плоскогубцы;
  • отвертка;
  • кусачки;
  • электрические приборы (омметр, тестер, индикаторная отвертка).

Пленочный пол под плитку можно уложить своими руками, но с соблюдением осторожности для исключения повреждения инфракрасного источника и подводящих проводов. Можно рекомендовать такой порядок работ:

Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора

Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

  1. Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора. Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
  2. Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
  3. Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
  4. Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
  5. Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
  6. Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
  7. Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
  8. Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
  9. Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

https://youtube.com/watch?v=3lMEuuRt-zg

Инфракрасный пол под плитку создает в помещении необходимое тепло и уют, причем не нарушая внешнего вида напольного покрытия. Монтаж его под плитку можно осуществить своими силами, для чего надо просто соблюдать инструкцию и аккуратность.

ИК тёплый пол — это дорого?

Бытует мнение, что закупка материалов и комплектующих для монтажа ИК пола обходится очень дорого. В действительности, значительных расходов требуют лишь дорогие модели. Цена качественной пленки начинается от 650 рублей/кв. метр. Полный комплект обслуживающего оборудования, включающий датчики, терморегулятор, битумный скотч, провода, обходится примерно в 2000 рублей. К единовременным затратам относится также плата за саму укладку отопительных элементов и сборку пола. Однако эти работы легко осуществить своими руками, поэтому на данном пункте сметы можно сэкономить. В итоге получается, что общая стоимость обогреваемого ИК лучами пола относительно небольшая.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

  1. Приобрести термоплёнку в рулоне.
  2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
  3. Скотч и ножницы.
  4. Битумная изоляция (комплект) и контактные зажимы.
  5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Можно ли класть ламинат на теплый пол

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования

Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Терморегулятор теплого пола

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

  • пленка раскраивается только по четко обозначенным для этого линиям;
  • чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
  • между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
  • в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
  • каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
  • нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
  • термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
  • длина одной ИК полосы не может быть более 8 м;
  • подходящее место для терморегулятора – 15 см от уровня пола;
  • отдельные полосы пленки не могут укладываться внахлест или друг на друга.

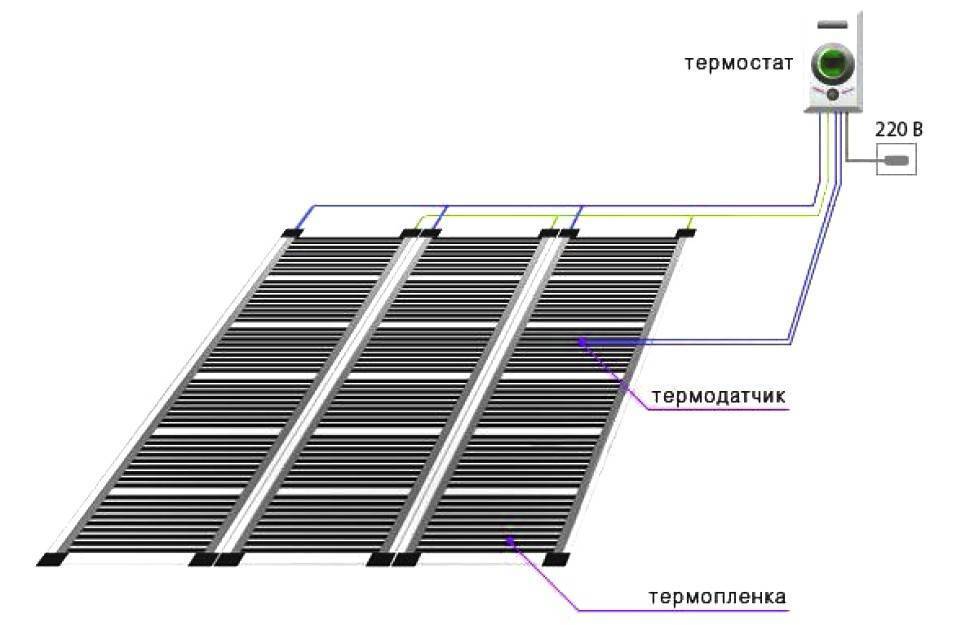

Схема подключения ИК пола

Выравнивание

Самый первый этап — выравнивание пола. Естественно, старое покрытие необходимо полностью убрать, поверхность вымыть и удалить пыль. Если остаются мелкие ямки в самой плите перекрытия (они могут образовываться еще на этапе строительства дома), то их можно просто засыпать песком.

Если пол ровный, то прямо на него необходимо постелить специальный материал для отражения теплового излучения. Подложка под пленочный теплый пол недорогая и ее стелят по всей площади — вплотную к стенам. Во избежание сдвига данный материал к полу можно прикрепить двусторонним скотчем — достаточно приклеить его по периметру. Наличие теплоотражающей поверхности повышает эффективность работы теплого пола и существенно снижает теплопотери через дно. Если пол имел ямки, то данный материал их полностью перекроет.

ИК-пленка и плитка: особенности

Термопленки предназначены для применения в полах, финишное покрытие которых укладывается без применения каких-либо растворов — то есть насухую.

К таковым относятся линолеум, ламинат, ковролин и ПВХ-плитка.

Если же ИК-пленку все-таки поместить в цементно-песчаный раствор или плиточный клей, произойдет следующее:

  1. Полиэстеровая оболочка изделия будет химически разрушена. Это обусловлено тем, что данные растворы представляют собой щелочную среду. Разрушение полимера опасно не столько укорочением срока службы ИК-пленки, сколько высокой вероятностью поражения пользователей электротоком — он служит изолятором.
  2. Высохший раствор будет «бухтеть», то есть издавать гулкие звуки при ходьбе или падении предметов. При этом он будет иметь низкую прочность и может растрескаться. Данное явление обусловлено низкими адгезионными свойствами гладкой пленки. Попытки повысить их путем выполнения насечек или вырезов недопустимы, так как они опять таки могут привести к электротравме (пленка является изолятором).

Под плитку целесообразнее укладывать т.н. стержневые ИК-излучатели — они-то как раз и предназначены для «мокрого» монтажа.

Если же вы по тем или иным причинам все-таки желаете уложить под плитку непременно ИК-пленку, то поверх нее придется настелить какой-нибудь достаточно прочный материал — в качестве основания для плитки.

Система с инфракрасной пленкой

Делая теплые полы при помощи инфракрасных пленок, владелец согреет комнату инфракрасными волнами. Их принцип действия похож на электрический кабель, но при этом потребляется минимум энергии. ИК пленка отличается некоторыми параметрами:

  • Инфракрасное излучение действует на человека положительно;
  • Установка крайне проста;
  • Не нужен защитный слой для напольного покрытия из ламината или паркетной доски;
  • Тепло поступает равномерно.

Если в основание укладывается ковролин или линолеум, то оно все равно должно быть жестким, для этого применяются листы фанеры. В таком случае инфракрасная пленка укладывается в несколько раз быстрее и проще, чем система с кабелем.

Плюсы и минусы напольного обогрева с кварцвиниловой плиткой

Кварцвиниловая плитка обладает хорошей влагостойкостью

Кварцвиниловая плитка – это современный отделочный материал, который обладает следующими преимуществами:

  • Многослойность. Каждый слой изготовлен из экологически чистого безопасного сырья. При нагревании теплого пола чистовое покрытие не выделяет в окружающую среду вредных веществ.
  • Влагостойкость. Такое напольное покрытие универсально и может применяться в помещениях с повышенной влажностью. Это удобно, так как часто электрический теплый пол укладывают в ванной.
  • Износостойкость. Если сравнивать покрытие с ламинатом, по степени износостойкости оно соответствует 32 классу.
  • Практичность. За покрытием легко ухаживать, оно не впитывает загрязнения и подвергается очистке простыми моющими средствами.
  • Огнестойкость. Этот материал не горит и не поддерживает пламя, поэтому может применяться в помещениях с высокими требованиями к пожарной безопасности.
  • Высокая теплопроводность. Система с таким покрытием будет равномерно обогревать помещение.
  • Звукоизоляционные свойства. Многослойная структура глушит ударные волны и шум до 19Дб.
  • Ремонтопригодность. Отдельный элемент легко извлекается и заменяется новым. Для этого не надо вызывать мастера. В процессе эксплуатации электрического теплого пола может возникнуть необходимость в замене участка кабеля. Чистовое покрытие разбирается на время ремонта и собирается после его завершения.

Как любой другой материал кварцвинил имеет недостатки:

При клеевом способе монтажа, демонтировать плитку будет сложно.
Поверхность кварцвинила, уложенного по бетонному основанию, на ощупь прохладная и некомфортная

Поэтому теплый пол в таких условиях будет более чем уместен.
Между плитками образуются зазоры – это главное отличие от рулонных материалов.

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна. Еще на черновые полы должен быть постелен теплоизоляционный слой

Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие  углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:

  • инфракрасная разогревающаяся пленка;
  • теплоотражатель;
  • термодатчик и стабилизатор температурного порога;
  • скотч простой и двусторонний;
  • электрические провода;
  • зажимы и материал для изоляции проводов;
  • водоизоляционный элемент (к примеру, пленка (полиэтиленовая));
  • ножик;
  • ножницы;
  • карандаш;
  • линейка;
  • рулетка.

В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Особенности монтажа

И в завершении – несколько рекомендаций сообразно проведению монтажа системы ИК обогрева:

  • влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
  • установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
  • термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
  • если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
  • термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
  • если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет

Подготовительные работы

Предварительные процедуры разделяют на две части – расчет и приобретение требуемых материалов, а также подготовку напольного покрытия в помещении. Существует простой способ расчёта тепловой мощности нагреваемого пола, по сути, он равен произведению площади обогрева на коэффициент потребления электрической энергии Вт/кв.

После выполнения указанного расчета стает известно, какое количество мощности необходимой для обогрева одного кв.м помещения. Перемножив площадь комнаты на полученный результат, станет известна суммарная мощность, достаточная для нагревания помещения. После можно отправляться в магазин для подбора нагреваемого пола. На упаковке указаны его силовые параметры.

Устройство пленочного теплого пола не отличается сложностью и напоминает слоеный пирог, состоящий из тепловой, гидравлической изоляции и армирующей сетки. При покупке теплого пола лучше подстраховаться и приобретать продукцию от известных изготовителей. Кроме этого продавец обязан по первому требованию показать сертификаты безопасности и гигиеничности. Дело в том, что востребованность этой продукции привела к тому, что на рынке присутствует много поддельной продукции, использование которой небезопасно.

Установку пленочного теплого пола начинают с соответствующей подготовки поверхности. Она производится в несколько операций. Во время первой выполняется зачистка поверхности от пыли и мусора. Во время второй сооружают пласт гидравлической изоляции. Этот слой должен заходить на стену на высоту 100 мм. Нельзя забывать и о компенсирующей ленте, она восполняет тепловое расширение во время нагревания.

Тепловая изоляция нужна для того, чтобы вырабатываемая энергия не уходила в пол. Она может быть изготовлена из фольгированной подложки, например, из пенофола. Такой изоляции достаточно, если пол будет использоваться для хождения по нему. Если нагреваемый элемент применяется как средство основного нагревания, то придется укладывать экструдированный пенополистирол толщиной 20-50 мм. Поверх такого теплоизолятора может быть смонтирован армирующий пласт, как правило, это специальная сетка.
