Искрение щеток на болгарке причины и особенности их замены

Степень искрения

Качество коммутации, согласно ГОСТ 183-74 (таблица 1), оценивается степенью искрения (классом коммутации) под сбегающим краем щетки, то есть под тем краем, из-под которого пластины коллектора выходят при своем вращении. Степень искрения 1, 1¼ и 1½ и  допускаются при любых режимах работы.

Таблица 1

Степень искрения (класс коммутации) электрических машин

Степень искрения (класс коммутации)Характеристика степени искренияСостояние коллектора и щеток

1

Отсутствие искрения (темная коммутация)

Слабое точечное искрение под небольшой частью щетки

Отсутствие почернения на коллекторе и нагара на щетках

Слабое искрение под большей частью щетки

Появление следов почернения на коллекторе, легко устраняемых протиранием поверхности коллектора бензином, а также следов нагара на щетках

2

Искрение под всем краем щетки. Допускается только при кратковременных толчках нагрузки и перегрузки

Появление следов почернения на коллекторе, не устраняемых протиранием коллектора бензином, а также следов нагара на щетках

3

Значительное искрение под всем краем щетки с наличием крупных и вылетающих искр. Допускается только для моментов прямого (без реостатных ступеней) включения или реверсирования машин, если при этом коллектор и щетки остаются в состоянии, пригодном для дальнейшей работы

Значительное почернение на коллекторе, не устраняемое протиранием поверхности коллектора бензином, а также подгар и разрушение щеток

Причины почему искрят щетки

Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.

Причинами сильного искрения щеток на болгарках являются следующие факторы:

  1. Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
  2. Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
  3. Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
  4. Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
  5. Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
  6. Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
  7. При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
  8. Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
  9. При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
  10. Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
  11. Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
  12. Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
  13. Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом

Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.

Как исправить и что делать, если искрят щетки электродвигателя пылесоса

Если бытовой агрегат начал хуже работать, и стандартная прочистка от засоров не приносит результата, необходимо, прежде всего, разобрать двигатель. Что делать, если искрит мотор пылесоса, зависит от вида неполадки.

Как заменить изношенные щетки

Чаще всего двигатель пылесоса искрит в районе щеток именно по причине естественного износа последних. Хотя в современных моделях предусмотрены специальные конденсаторы, замедляющие истирание, рано или поздно контакт между элементами приводит к появлению неприятных неполадок.

Изношенные детали нуждаются в замене. Чтобы извлечь их, необходимо снять заднюю крышку пылесоса, найти щеткодержатели и оттянуть защелки руками или отверткой. Дальше остается только приобрести точно такие же элементы.

Старые щетки могут стереться до самых пружин

Чтобы не ошибиться с выбором, можно отправиться со старыми снятыми деталями в магазин и при помощи консультанта купить аналогичные. Дальше их устанавливают на старое место, закрепляют защелками и собирают пылесос в обратном порядке.

Как устранить плохой контакт новых щеток

Если пылесос совсем новый, или недавно проводилась замена щеток, а двигатель все равно искрит, причина может состоять в плохом прилегании к коллектору. Решается неполадка достаточно просто. Отсек с двигателем открывают, извлекают мотор и снимают с него защитный кожух.

Полировать щетки пылесоса необходимо самым мелким абразивом-нулевкой

По установленным щеткам необходимо пройтись наждачной бумагой, чтобы устранить мельчайшие шероховатости. Также абразивной шкуркой можно обработать пластины коллектора, если на них есть царапины. Чем ровнее будут соприкасающиеся поверхности, тем меньше вероятность, что пылесос начнет искрить.

Как поменять угол наклона щеток

Если щетки после длительного использования пылесоса перекосились относительно коллектора, при работе двигателя будут возникать искры. Для устранения неполадки необходимо:

  • извлечь двигатель из пылесоса;
  • визуально определить, насколько правильно расположены щетки относительно оси коллектора;
  • подкрутить при помощи отвертки два винта, фиксирующие щеткодержатель, чтобы выровнять элементы.

В старых пылесосах нужно внимательно изучить состояние соединительных узлов между коллектором и щетками. Если на них заметны следы коррозии и даже трещины, такие элементы нужно заменить на новые.

При сбитой оси щетки начинают контактировать с коллектором неплотно

Как очистить загрязнения

Угольная пыль и образующийся нагар ухудшают трение между щетками и коллектором и приводят к тому, что двигатель искрит. Устранить проблему можно при помощи обычной чистки. Мотор извлекают из агрегата и снимают кожух, после чего отсоединяют щетки и открывают доступ к коллектору. Если на поверхности деталей заметны загрязнения, их обрабатывают мелкой наждачной бумагой до полной чистоты.

На щетках и коллекторе скапливается налет, поэтому при очистке их дополнительно обезжиривают спиртом Совет! В процессе работы следует обратить внимание на контакты ротора. Если между ними тоже набилась графитовая пыль и грязь, ее нужно аккуратно вычистить

Как устранить замыкание в обмотке

Иногда замена щеток и другие действия не дают никакого результата, и пылесос продолжает сильно искрить. Обычно проблема состоит в межвитковом замыкании коллектора. Существует два выхода из ситуации — нужно либо полностью поменять обмотку, либо заменить мотор агрегата.

При замыкании на пластинах коллектора появляются заметные почернения

Перемотка якоря требует определенного опыта и специализированных познаний в электротехнике. Поэтому проще отдать мотор в сервис или сразу приобрести новый двигатель. Это обойдется дорого, однако покупать один только якорь обычно нет смысла. Его цена составляет около 80% от стоимости всего мотора.

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Причины искрения

С практической точки зрения важно, чтобы коммутация происходила без значительного искрения у контактных поверхностей щеток, так как сильное искрение портит поверхность коллектора и щеток и делает длительную работу машины невозможной. Причины искрения на щетках можно подразделить на механические и электромагнитные

Причины искрения на щетках можно подразделить на механические и электромагнитные.

Механические причины искрения большей частью связаны нарушением контакта между щеткой и коллектором. Такие нарушения вызываются: 1) неровностью поверхности коллектора, 2) плохой шлифовкой щеток к коллектору, 3) боем коллектора, если он превышает 0,2 – 0,3 мм, 4) выступанием отдельных коллекторных пластин, 5) выступанием слюды между коллекторными пластинами, 6) заеданием щеток в щеткодержателях (тугая посадка), 7) вибрацией щеток (нежесткость токосъемного аппарата, плохая балансировка машины, слишком свободное расположение щеток в щеткодержателях с зазорами более 0,2 – 0,3 мм, слишком большое расстояние между обоймой щеткодержателя и коллектором – более 2 – 3 мм и так далее). Искрение может быть вызвано также неравномерным натягом щеточных пружин, несимметричной разбивкой щеточных пальцев и щеток по окружности и другими причинами механического характера.

Электромагнитные причины искрения на щетках связаны с характером протекания электромагнитных процессов в коммутируемых секциях

Обеспечение достаточно благоприятного протекания этих процессов является важной задачей при создании машин постоянного тока, в особенности крупных

Причины почему искрят щетки

Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.

https://youtube.com/watch?v=W-k9JyxuWik%3F

Причинами сильного искрения щеток на болгарках являются следующие факторы:

  1. Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
  2. Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
  3. Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
  4. Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
  5. Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
  6. Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
  7. При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
  8. Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
  9. При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
  10. Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
  11. Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
  12. Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
  13. Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом

Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.

https://youtube.com/watch?v=JhnK8Mi2syY%3F

Старая болгарка

Другое дело, если искрить и вонять горелым начала угловая шлифмашина, которой вы пользуетесь уже не первый год. Здесь нужно понимать конструкцию коллекторных двигателей и разбираться в проблеме более детально. Понадобится разборка инструмента и доступ к его внутренностям.

Какие могут быть причины:

  1. Щётки. Они могут банально стереться. Распространённая проблема у часто эксплуатируемого инструмента. Визуально это очень легко определить. Они могут быть сколоты или не подходить по размеру, если вы когда-то заменяли их наугад. Пружинки щёток должны быть целыми и не мятыми, а контактный проводок внутри них не должен быть перебитым или перегоревшим. Если наблюдается что-то из описанного выше, то обе щётки заменяются, даже если проблема возникла только с одной из них.
  2. Якорь. От длительной работы, перегрузок или использования щёток не того размера ламели якоря могут покрываться гарью или забиваться графитовой крошкой. Нагар ухудшает сцепление с щётками и увеличивает сопротивление якоря, а пыль от щёток замыкает контакты между ламелями, что в конечном итоге приводит к возникновению искр. Якорь нужно аккуратно зачистить деликатной наждачкой или грубой тканью. Если это не помогает, то его нужно «прозвонить» тестером на наличие пробоя на корпус. Для этого каждую ламель якоря замыкают на корпус якоря. Если якорь пробит, то только его замена устранит искрение болгарки. Стоимость нового якоря примерно равна половине стоимости самой УШМ.
  3. Статор. Самое последнее, что стоит проверить. Поломка статора — весьма редкое явление, но и оно имеет место быть. Особенно если болгарка постоянно перегревается от перегрузок. Нужно заметить, что ремонт или перемотка обмоток статора выполняют в специальных сервисных центрах. В домашних условиях этого лучше не делать, если не разбираетесь в электротехнике.

Как понять что нужно менять щетки

Многие меняют щетки только после того, как обнаруживают сильное искрение инструмента, а также появление запаха гари. Многих мастеров не останавливают даже эти признаки, и они продолжают эксплуатировать инструмент, пока он не перестанет включаться. Когда же необходимо менять угольные щетки, чтобы не навредить устройству электроинструмента. Для этого имеются следующие признаки:

  1. Сильное искрение — если появляются признаки сильного искрения, то необходимо разобрать инструмент, и произвести осмотр расходных элементов. Искрение — это первый признак того, что расходные элементы предстоит заменить
  2. Появление запаха гари — если при работе инструментом слышен запах нагара, то рекомендуется разобрать болгарку и произвести замену графитовых щеток
  3. При износе основной части свыше 30%-40%. Однако определить начальную их длину практически невозможно, если только не измерить ее перед установкой элементов
  4. При появлении таких признаков, как дергание и «рычание» электроинструмента

Еще подлежат устройства замене, если они имеют неравномерный износ, а также не соответствуют качеству.

https://youtube.com/watch?v=Wt0n_ECSwvE%3F

Дрель искрит на щетках — что делать

Итак, у вас дрель искрит на щетках и вы не знаете, что делать в такой ситуации. Эта статья расскажет, из-за чего это происходит, нужно ли это исправлять, а если нужно, то как.

Сразу стоит отметить, что наличие указанного искрения во время работы — это вполне допустимое явление. Правда только в том случае, если искры небольшие и их не так уж и много. Если же они прямо сыпятся, то это может свидетельствовать о неисправности.

Заметим, что на новом исправном электроинструменте щетки могут первое время тоже сильно искрить, так как им необходимо сначала притереться. На притирку обычно хватает 10-15 минут работы. Если после этого все осталось как было, то лучше отнести инструмент обратно в магазин с претензией.

Если же ваша дрель уже негарантийная, то можно попробовать исправить все самому.

Но сначала опишем причины данного явления.

Почему искрят щетки в электродвигателе

Искры, в том числе и на исправном движке, появляются из-за механического воздействия между щетками и коллектором. Щетка, двигаясь по коллектору от одного его контакта к другому, поочередно образует и разрывает соединение с каждым из них. А теперь вспомните, что бывает, если из розетки выдернуть любой работающий электроприбор — обычно в такой момент между вилкой и розеткой проскакивает искра. В случае щеточным двигателем это такое же явление.

Поэтому небольшое искрение даже на исправном электродвигателе допустимо, поскольку соединение и разрыв здесь постоянно возникают.

Причины сильного искрения и способы их устранения

Теперь перейдем к сильному искрению. Оно возникает в основном по следующим причинам:

  1. загрязнение контактов коллектора нагаром
  2. попадание графитовой пыли между контактами коллектора
  3. межвитковое замыкание в обмотке якоря

Пройдемся по каждому пункту отдельно.

1) Загрязнение нагаром получается в результате перегрева двигателя. Наличие нагара приводит к еще большему трению, что ведет к еще более быстрому перегреванию и еще большему образованию нагара. Что очень быстро приводит к поломке.

Излишнее искрение же здесь получается из-за того, что нагар образует дополнительное сопротивление, при котором искра при разрыве получается более крупной и мощной.

В общем нагар следует незамедлительно удалить.

Делается это нулевой наждачной бумагой. То есть надо извлечь коллектор вместе с якорем и аккуратно его зачистить. В идеале желательно проводить зачистку на токарном станке, чтобы не нарушить правильность окружности. Но, как правило, такой возможности нет, поэтому можно обойтись и ручной зачисткой. Главное при этом не переусердствовать.

2) При работе дрели щетки стираются, из-за чего образуется графитовая пыль. Она запросто может скапливаться между контактами коллектора и приводить к замыканиям между ними, так как она является проводником электричества и имеет свое сопротивление. Из-за этого ток распределяется неравномерно, что приводит к возникновению крупных искр в некоторых местах.

У исправной дрели стирание происходит довольно медленно, поэтому графитовая пыль почти не скапливается. Соответсвенно ее накопление сигнализирует о том, что щетки при работе занимают неправильное положение. Обычно такое бывает, когда они стоят не вплотную в своем пазе, а, наоборот, имеют некоторый люфт.

Часто такое происходит при замене щеток, когда их подбирают не совсем подходящими по размеру

Поэтому при замене этому моменту следует уделять пристальное внимание

Ремонт такой неисправности осуществляется путем удаления пыли каким-либо заостренным инструментом и замены щеток на более подходящие по размеру.

3) В случае возникновения межвиткового замыкания в якоре, ток поступает в большем значении на одни контакты и в меньшем на другие. Из-за этого в некоторых местах проходит ток большего значения, чем нужно, в результате чего образуются крупные искры.

Выявлением такого замыкания нужно заниматься, когда два предыдущих пункта не дали особого эффекта. Оно производится на специальном приборе, который создает переменное магнитное поле. При помещении в это поле якоря он начинает дребезжать, так как в нем появляются наведенные токи.

Такой прибор некоторые изготавливают сами из силового трансформатора, в сердечнике которого делается вырез, куда и помещается якорь.

Если причина оказалась в межвитковом замыкании, то нужно перемотать обмотку либо полностью заменить якорь.

Таковы причины возникновения чрезмерного искрения на щетках дрели. Помните, если ничего с этим не делать, то, скорее всего, двигатель в скором времени сломается. Поэтому не ленитесь и проделай указанные в статье рекомендации.

Схема двигателя

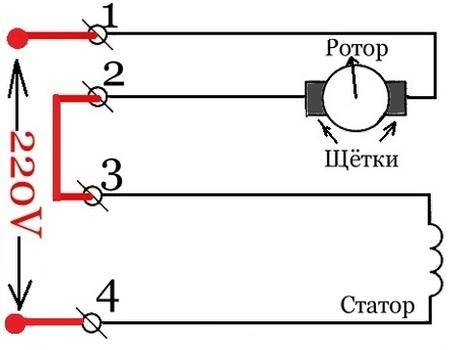

Для более наглядного понимания принципа работы коллекторного мотора существует два визуальных типа представления – упрощённый и подробный. Первый формат (рис

ниже) представляет собой обычную схему, акцентирующую внимание на подключении обмоток к сети

Более сложные конструкции (рис. ниже) имеют дополнительные отводы на роторе и статоре. К примеру, для питания автоматики или регулировки оборотов. Наличие термозащиты позволяет минимизировать вероятность перегрева верхнего слоя обмотки агрегата. Этот элемент уводит напряжение при срабатывании реле, останавливая работу вала.

Тахогенератор отражает скорость вращения двигателя. В качестве альтернативы на некоторых моделях устанавливают датчик Холла. Прибор получает сигналы посредством контактов коллекторных панелей.

Проточка наждачкой

Вал якоря закрепляется в патроне какого-либо крутящего механизма (токарного станка, дрели). Запускается вращение, абразив прикладывается к коллектору. Исключается силовое нажатие и применение крупнозернистой наждачки. Минимальное значение зернистости – 1000 P.

При помощи мультиметра выявить наличие пробоя в обмотке якоря. Установить режим проверки сопротивления. Приложить один щуп к ламели, а другой — к контакту соответствующей трассы обмотки. Отсутствие обрыва цепи будет обозначено звуковым сигналом. Если сигнала нет, данная трасса пробита. Понадобится замена якоря или перемотка его обмотки.

Выявить наличие биения в подшипниках. В случае его обнаружения заменить подшипники и замерить микрометром диаметр краев вала якоря в местах его примыкания к сборочным узлам.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

  • неисправна электрическая вилка;
  • неисправен электрический кабель;
  • сломалась кнопка запуска;
  • нарушен контакт между кабелем питания и кнопкой;
  • обрыв контактного провода электрощетки;
  • сильный износ электрощеток;
  • выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

  1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
  2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
  3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
  4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

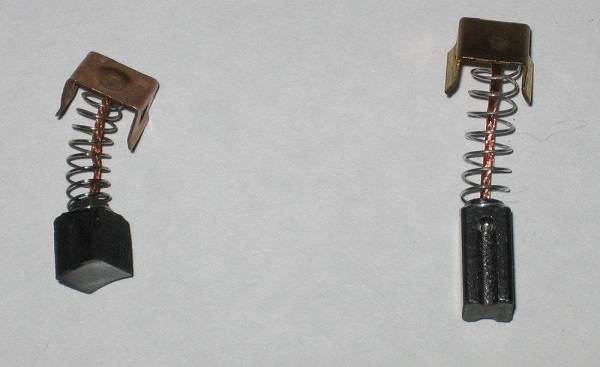

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

  1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
  2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
  3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
  4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
  5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

  1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
  2. Нарушился контакт между коллекторными пластинами и обмоткой.
  3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
  4. Разбалансировка ротора двигателя.
  5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
  6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
  7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
  8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
  9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
  10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Из чего изготавливают

Щетки на болгарку и прочие электроинструменты изготавливаются из разных материалов, но основными являются — уголь и графит. Именно этот материал имеет низкий коэффициент трения, а также обладает повышенной прочностью к истиранию. Для улучшения контакта, в состав графита или угля при изготовлении щеток добавляются разные примеси. В зависимости от используемых примесей, различают следующие виды щеток:

  • Угольные
  • Омедненные
  • Угольно-графитовые
  • Графитные
  • Медно-угольные
  • Медно-графитные

Состав основной части влияет не только на срок службы или износ, но еще и на такой параметр, как признаки искрения. Величина искрения щеток зависит от состава, из которого они изготовлены

При их покупке нужно обращать внимание на состав, и не приобретать оснастку неизвестного происхождения и сомнительного качества

Это интересно!В конструкции щеток находится керамический наконечник, который выполняет одну из важных задач. При истирании графитового слоя до предела, наконечник начинает контактировать с медными ламелями коллектора. Керамика не проводит электрический ток, поэтому болгарка при истирании щеток будет работать с перебоями или вовсе не будет включаться, пока устройства не будут заменены.

Снятие патрона: Шуруповерт Bosch

Шуруповерты марки bosch, как правило, оборудованы фиксирующим винтом.

  • Ключ ставим в кулачки и затягиваем на пару щелчков.
  • Инструмент кладется на край стола.
  • Надавливая на кнопку стопора, снимаем фиксатор патрона на валу.
  • Патрон снимается против часового хода.

Все действия требуют особого внимания и последовательности при разборке/сборке.

Получив теоретические знания о видах патронов, вам будет проще самостоятельно произвести ремонт шуруповертаИнтерскол, Hitachi, а также других производителей.

Способ 1

Вам потребуется приобрести специальное устройство для намагничивания и размагничивания отвёрток. Вставьте туда биту. Квадратное окошко намагничивает, а ступенчатое — наоборот.

Устройство для намагничивания и размагничивания

Устройство для намагничивания и размагничивания

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
