Из чего сделать воздушный фильтр для бензопилы

Уход за шиной

Каждые несколько часов работы надо переставлять шину на 180°, чтобы вырабатывались обе стороны, при чём примерно одинаково.

Также каждый раз при заправке бачка надо смазывать звёздочку шины, чтобы она служила долго и нормально, для чего практически во всех магазинах продаются специальные шприцы для смазки звёздочки. Единственный производитель, который решил этот вопрос — это Stihl со своей системой Ematic

Очень часто можно услышать совет, что при образовании на направляющих полозьях «вмятой канавки» выравнять её напильником, однако, если шина нормального не проканает. Более того, если не выдержать идеальный прямой угол между напильником и шиной, то «исправленная» шина прослужит ещё меньше, так как во время работы цепь будет шататься в полозьях и разбивать их ещё сильней.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Все части должны быть чистыми, сухими и исправными.

Установка шины и цепи

Демонтаж шины производится для очистки маслопровода, проверки технического состояния или замены. Последовательность работы расписана в инструкции по эксплуатации. По завершению установки следует убедиться в отсутствии люфта и затяжке резьбового крепежа.

При наличии определенных навыков, для демонтажа и установки новой или заточенной цепи требуется всего несколько минут. Технология предписывает включение блокировки несанкционированного запуска и в ряде случаев, механизма аварийной остановки.

В зависимости от конструкции натяжного устройства, цепь ослабляется до нужной степени вращением регулировочного винта или установочного диска, до свободного выхода хвостовиков из паза направляющей шины.
После проверки направления вращения, хвостовики новой цепи заводятся в направляющую проточку паз и на венец ведущей звездочки. Натяжение производится в обратном порядке.
Для проверки степени натяжения достаточно оттянуть цепь в середине шины. Выход хвостовика звена в этом месте не должен превышать 2/3 его высоты. Правильно натянутая цепь должна перемещаться по шине от небольшого усилия.

После установки и регулировки пильной гарнитуры желательно запустить двигатель и выдержать пилу на средних оборотах на протяжении нескольких минут. На протяжении этого времени можно проверить работу системы смазки.

После выключения силового агрегата необходимо включить блокировку запуска и проверить гарнитуру на отсутствие местного перегрева шины и изменения степени натяжения цепи.

Можно ли изготовить нулевик своими руками?

В интернете можно найти много информации об изготовлении фильтра нулевого сопротивления своими руками. Конечно, такие фильтры не могут достичь эффективности пропускания и качества фильтрации, обеспечиваемых фабричными изделиями.

Современный нулевик – высокотехнологичный продукт, и собрать его в гараже не получится. Однако, хотя бы похожий по параметрам фильтр сделать самому можно. Площадь фильтрующей поверхности обычно увеличивают путем использования фильтров от техники с большим объемом двигателя (автомобилей). Суть в том, чтобы соединить карбюратор и большой нештатный фильтр, не допуская при этом подсоса загрязненного воздуха в месте соединения. Информации о таких переделках масса и вы легко сможете найти ее в интернете.

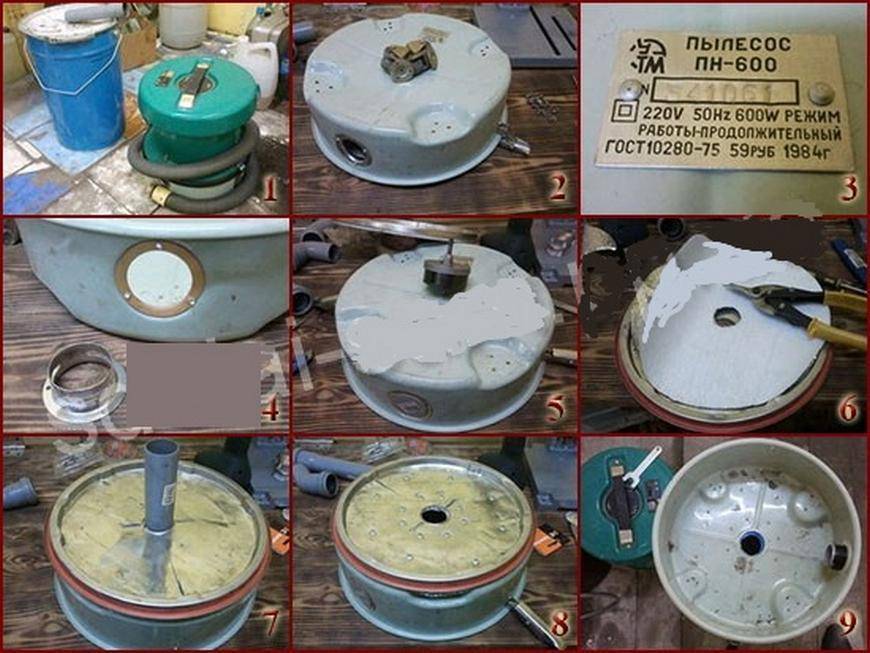

Изготовление циклона из старого советского пылесоса «Урал»

Из всех существующих вариантов самоделок наиболее доступный, компактный и мощный циклон получается от советского пылесоса Урал. Бытовой прибор выполнен в форме цилиндра, что облегчает подключение к фильтру. Пылесос нужно немного модернизировать и установить на ведро, играющее роль циклона.

Как сделать циклон для пылесоса своими руками

Порядок выполнения работы состоит из следующих этапов:

Контейнер для отходов перевернут. На выступающую трубку надевается уплотнительное кольцо из пористой резины, которое прижимается ко дну емкости. Для герметизации стык обрабатывают силиконом.
Кузов самодельного циклона будет представлять собой 10-литровое ведро с краской или жиром. Сначала возьмите с ведра металлическую крышку и просверлите отверстие в центре. Его диаметр равен толщине патрубка.
Из трубы ПВХ выпиливается кусок длиной 20 см и патрубок вставляется в вырезанное с внутренней стороны мусорного контейнера отверстие. Труба должна полностью выступать и входить в раструб.
Контейнер для отходов перевернут. Колеса снимаются с кузова. Отверстия, оставленные болтами, заделываются или заклепываются алюминиевыми заклепками.
Наружную сторону крышки кладут на трубку с отверстием, прижимая ее ко дну контейнера для мусора. Отверстия просверливаются по кругу, и два элемента соединяются болтами с резиновой прокладкой.
Отсоедините от пылесоса Урал нижний металлический контейнер – корзину для мусора. Снимите защитную сетку и мембранный фильтр.
Боковое отверстие контейнера для мусора, к которому подсоединялся шланг пылесоса, закрывается крышкой.
В центре дна просверливается круглое отверстие диаметром равным толщине 50 мм канализационной трубы ПВХ.

Обновление пылесоса завершено. Внутри мусорного контейнера установлена родная сетка и тканевый мембранный фильтр. К установке подключен пылесос.

Дальнейшие действия включают создание циклона из ведра. Процедура состоит из следующих шагов:

Изготавливаем циклон для пылесоса по картинке-инструкции

Стык патрубка с ведром заклеивают бинтом, смоченным в Moment, Titanium или любом другом клее.
Теперь осталось собрать всю конструкцию. По диаметру верхнего края ковша вырезается мягкая резиновая прокладка для предотвращения утечки воздуха. После установки изготовленного уплотнительного кольца на ведро помещается пылесос с неподвижной крышкой.
Патрубок вставляется в отверстие ковша с небольшим наклоном вниз. Лепесток косого среза трубы крепится саморезами или болтами к стенке емкости.
В верхней части ведра на боковой стенке проделано отверстие для того же шланга, который используется для контейнера для мусора. Разрез делается под углом около 15 °. Форма отверстия адаптирована к патрубку.
Из трубы ПВХ вырезается отрезок длиной 20 см. С противоположного от стекла торца делается косой надрез.

Циклон готов. К насадке на ведре подключают гофрированный шланг с насадкой, включают пылесос и пытаются всосать мусор. Во время хранения «Урал» накрывается родным брезентовым чехлом.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

Перестает заводиться;
Заводится, но в скором времени останавливается;
Перестает функционировать в распиле;
Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

Как безопасно работать с бензопилой?

Не все знают как работать бензопилой, поэтому данный вопрос интересует каждого, кто приобрел себе это высокотехнологичное устройство. Некоторые считают, что им и так все понятно и даже не заглядывают в инструкцию. Но такие действия могут привести в дальнейшем или к серьезной травме, или к поломке бензопилы. Поэтому перед началом работы не поленитесь и хорошо изучите инструкцию.

Подготовка к работе

Для начала необходимо убедиться в том, что цепь устройства натянута правильно, для чего нужно чуть-чуть потянуть за верхние звенья — при этом из паза шины на несколько миллиметров должен выйти хвостовик. Также, нужно следить за тем, чтобы не провисали нижние звенья. После этого попробуйте потянуть цепь рукой — тянуться она должна легко. Если натяжение цепи очень сильное, то следует ее ослабить. Далее необходимо проверить в каком положении находится инерционный тормоз — его ручка и основная рукоятка не должны соприкасаться, так как при включении бензопилы со смещенным инерционным тормозом, может повредиться сцепление.

После проверки натяжения цепи, можно приступать к заправке инструмента. Для этого бензопилу необходимо установить на горизонтальной поверхности и залить в нее масло для смазывания цепи и топливную смесь. Лучшим вариантом считается топливная смесь из масла, предназначенного для двухтактных двигателей, и бензина марки А-92 или А-95. Соотношение бензина и масла должно составлять 1 к 40 или 1 к 50 (на один литр бензина примерно 20-25 грамм масла).

Для мотора и цепи следует выбирать специальную смазку, предназначенную для бензопил, так как такая смазка содержит компоненты, которые способны продлить жизнь режущему элементу и деталям двигателя. По окончанию проверки, проведя все описанные выше процедуры, можно производить запуск пилы.

Помните, что перед тем, как запускать двигатель, необходимо убрать пилу с того места, где производилась ее заправка, чтобы при запуске не возникло возгорания. Установите ее на устойчивое твердое основание.

Первый запуск

Убедившись, что цепь не соприкасается ни с какими поверхностями, необходимо включить тормоз цепи, перемещая от себя рукоятку тормоза, чтобы цепь не начала свое вращение раньше времени. Так как изначально двигатель холодный, необходимо полностью вытянуть рычаг, которым производится управление воздушной заслонкой. Далее следует продеть в заднюю рукоятку носок ноги, придерживая при этом рукой переднюю рукоятку, и дернуть несколько раз за рукоятку, пока двигатель не «чихнет». Затем необходимо перевести в рабочее положение воздушную заслонку и завести пилу, нажимая кратковременно на дроссель и переводя пилу на холостой ход. После этого нужно перевести рукоятку тормоза в положение на себя и ваша бензопила готова к работе.

https://youtube.com/watch?v=1AmdT7-Ov1I

Помните:

перед началом работ нужно обязательно проверить тормоз бензопилы, для чего нужно установить ее на какую-нибудь ровную поверхность и нажать дроссель. Далее необходимо активировать тормоз нажатием на рукоятку. Тормоз считается рабочим в том случае, если цепь остановится.
помимо прочего, перед началом работ нужно проверить механизм смазки. Для этого необходимо найти любую светлую поверхность, запустить инструмент и, удерживая его над этой поверхностью, увеличить скорость цепи простым нажатием на дроссель. Если на поверхности появится небольшая полоска масла, значит с механизмом смазки все в порядке.

Когда проверять работу?

Разберемся, в каких случаях необходимо провести проверку работы скутера. Для этого необходимы:

периодические проверки, очистки, замена деталей

При них внимание направлено на ломкие, хрупкие детали; регулярные – детали чувствительные к засорам. Грязь на них может привести к сбою двигателя, к его перегреву или заклиниванию;. Обслуживание приводит к продлению срока работы мототехники

Обслуживание приводит к продлению срока работы мототехники

текущие – при выявлении нарушения: разрыв соединительных трубок, утечки при этом масла и наличия пятен от него, также трещин из-за влияния атмосферных осадков, температуры на пластик;
профилактические проверки при замене масла, заправки топливом, очистки от грязи. Системы зажигания, торможения также проверяются.

Значение имеют профилактические осмотры и принимаемые меры, связанные с заменой непригодных деталей:

бензонасоса,
бензобака,
бензинового крана,
фильтра топливного,
воздушного фильтра,
карбюратора,
соединительных трубок.

Проверить самому можно работоспособность бензонасоса

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

снять глушитель;
разобрать (есть и неразборные модели);
очистить от нагара, используя моющие средства;
высушить феном;
установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Как правильно отрегулировать карбюратор на бензопиле своими руками

Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.

Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.

H: отвечает за работу главного жиклера и регулирует максимальные обороты.
L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.

Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:

Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы

Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.

После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.

Культиватор

Приспособление упрощает обработку огорода, грядок. Если они небольшой площади, у изготовленного культиватора из бензопилы своими руками есть преимущество перед фирменными изделиями — он позволит сэкономить деньги на покупке.

Делать самодельный культиватор из бензопилы начинают с рамы. Изготавливают ее в виде куба, используя уголки 32х32. На поперечные верхние уголки крепят двигатель, который должен обладать мощностью не меньше 4 л. с. Ниже его устанавливают на кронштейнах бак для топлива. Передние вертикальные стойки снабжают опорами для промежуточного вала, которые присоединяют к продольным уголкам.

Такое размещение узлов и элементов позволяет получить центр тяжести мотоблока над опорной поверхностью колеса. При необходимости его корректировки используют металлический груз, который размещают в передней части рамы.

Для ручного управления устанавливают перекладины, применяя трубы диаметром 30 мм. Для колес у мотокультиватора из бензопилы используют обрезиненные катки, а для вращения промежуточного вала — цепную передачу. Для этого на нем и выходном валу двигателя устанавливают звездочки. Их размер подбирают под необходимое передаточное отношение.

Самокат на бензиновом моторчике

Для создания такого средства передвижения понадобятся:

двигатель от пилы;
цепь;
болтики, гайки для креплений;
коммутатор и акселератор от горной велосипедной модели;
старый самокат.

С пилы снимается шинная часть с цепью, все остальное остается и будет установлено на самокатную платформу. От коленвала откручивается муфта. Моторная мощность будет подаваться при помощи велосипедной цепи по звездочкам. Сразу предупредим, что будет две проблемы – остановить двигатель невозможно, а при его запуске придется заднее колесо приподнять над землей. На заднюю ось самоката прикручиваем звездочки.

На платформу размещаем мотор таким образом, чтобы его звездочка была на одной линии с колесной группой. Просверлив отверстия в корпусе пилы и самокатной платформе, соединяем их болтами.

Подогнав по длине цепь, натягиваем ее на звезды. Акселератор, укрепленный на ручке, проводами соединяем с проводкой включения и отключения, чтобы была возможность подачу моторной энергии держать под контролем.

Пилорама

Под такую конструкцию необходимо основание, закрепленное прочно, чтобы не создавались смещения и вибрирование.

Изготовленные элементы основания выставляются параллельно, по уровню, что особенно важно, чтобы избежать создания свободного хода. Это выполняется на бетонной поверхности, фундаментном основании или уплотненной земле. Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента

Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента.

Теперь устанавливается рельсовая основа, фиксирующаяся к боковым креплениям.

Порядок работ можно посмотреть на видео:

Топливная система

Неисправности топливной системы также довольно часто становятся основной причиной, не позволяющей бензопиле работать максимально эффективно. В первую очередь необходимо проверить качество топливной смеси.

Течет бензин из бензопилы

Если на корпусе бензопилы периодически появляются бензиновые капли, то необходимо проверить герметичность топливного бака. Со временем, он может рассохнуться. Или же прокладка «задубела» и она уже не может выполнять свою прямую функцию.

Если появились полноценные бензиновые ручейки, то велика вероятность, что придется менять лопнувший шланг, соединяющий карбюратор и топливный бак.

Не поступает бензин в цилиндр бензопилы

Причин, по которым топливная смесь перестала поступать в цилиндр несколько:

Воздушный фильтр засорился.
Настройки работы карбюратора слетели.
Мембрана карбюратора перестала быть целостной.
Каналы, по которым транспортируется бензин, засорились.

Бензопила не держит холостые обороты

В этом случае следует начать искать неисправность с фильтрующих элементов. В большинстве своем, именно из-за снижения пропускной способности воздушного и бензинового фильтров обороты на холостом ходу начинают «плавать».

Если с фильтрами все в порядке, то необходимо проверить составляющие бензопроводной системы, а также удостовериться в отсутствии самопроизвольного изменения настроек карбюратора.

Бензопила Партнер 350: ремонт своими руками, видео

На сегодняшний день почти в каждом домашнем хозяйстве имеется бензопила, являющаяся достойной заменой топорам и ручным пилам. Идеальным решением для людей, живущих в частном доме, или занимающихся строительством, станет ручная бензопила «Партнер 350». Этот инструмент шведского производителя очень удобен и компактен, поэтому подойдет для любых работ на приусадебном участке.

Однако неправильный уход и интенсивная эксплуатация агрегата может привести к его поломке. При этом необязательно сразу обращаться в сервисную мастерскую. Многие неисправности можно устранить своими руками. Для этого достаточно изучить устройство пилы и видео инструкцию по ее ремонту.

Особенности китайской бензопилы

Перед тем, как разобраться с тем, как отрегулировать китайскую бензопилу, настроить ее, починить и заставить работать правильно, нужно рассмотреть конструкцию инструмента. В основном модели китайского производства обладают:

2-тактным двигателем карбюраторного типа;
одной системой воздушного охлаждения;
одним цилиндром разного объема.

Обратите внимание на то, что частенько бензопила выходит из строя из-за загрязненного воздуха, поступающего в двигатель. В идеале в нем должно быть много пыли, но эксплуатация инструмента в таких условиях – большая редкость. По этой причине поршневая группа может износиться

Чтобы этого не случилось, рекомендуется время от времени очищать воздушный фильтр. В некоторых бензопилах для этого предусмотрена специальная система предварительного очищения воздуха

По этой причине поршневая группа может износиться. Чтобы этого не случилось, рекомендуется время от времени очищать воздушный фильтр. В некоторых бензопилах для этого предусмотрена специальная система предварительного очищения воздуха.

Вернемся к конструкции бензопилы. Как заводится двигатель? Для этого предусмотрена стартерная система, которая может быть усовершенствована для легкого запуска такими деталями:

специальный подкачивающий насос, который называют праймером;
стальная пружина, прокручивающая максимально резко коленный вал;
соединяющий цилиндр с атмосферой декомпрессионный клапан, регулирующий давление на его стенках.

Дополнительно в зависимости от модели силового агрегата, он может быть оснащен разными системами гашения вибрации, пильными гарнитурами и смазочными системами.

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в .

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
Шатун — это часть, за счет которой соединяется поршень с коленвалом
Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы .

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.
