Кабельный чулок для протяжки кабеля

Подбор кабельного чулка

Для того чтобы правильно подобрать чулок для кабеля, необходимо учитывать следующие параметры:

  • особенности самой кабельной трассы;
  • технические характеристики провода;
  • наполненность трассы конструкциями другого типа.

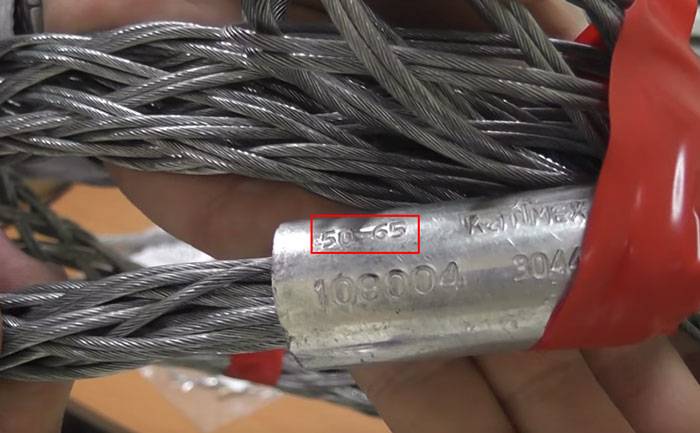

Маркировка, как правило, нанесена на втулку кольца, где значения прокладываемых проводников указываются в миллиметрах.

Обратите внимание! При подборе чулка важно следить за совпадением диаметра самого приспособления и кабеля. При несоблюдении этого правила могут возникнуть трудности при установке устройства, либо появляется большая вероятность срыва чулка с кабеля

Принцип действия чулка

Перед покупкой или использованием КЧ необходимо внимательно изучить суть его монтажа:

  1. В начале эксплуатации выбранное приспособление сжимают вдоль оси, благодаря чему увеличивается внутренний поперечный размер.
  2. Далее в рукав помещается провод, который выбрали для прокладки, и его конец плотно прикладывают к оболочке с учетом тяги.
  3. К нахлесту прикрепляется протяжка или пруток УЗК. Его заранее устанавливают в области канала.
  4. Начинают прокладывать провода по каналу.

Вам это будет интересно Как удлинить антенный кабель

Благодаря тому, что КЧ отлично растягивается, возникает сила упругости и трения. Растяжка способствует увиливанию трения и меняет расположение жил в проводах, а именно угол относительно оплетки проводника. Рукав повышает плотность сжатия и фиксацию. Все это обеспечивает наилучшее крепление.

Основное достоинство рукава — равноправное выстраивание усилий по всему покрытию, обеспечивающее защиту проводника от механических воздействий и дефектов. Сползание чулка с кабеля практически не происходит.


Принцип действия

К сведению! Для удаления чулка необходимо сдвинуть его в направлении хомута или конца провода. Таким образом оболочка ослабится, и произойдет легкий демонтаж.

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.


Кабельные чулки для прокладки кабельных линий

Чулки, которые изготовлены из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности.

Характеристики кабельного чулка

На первый взгляд приспособление имеет простое строение. Главные части — рукав и петля. Эластичная и плотная плетка огибает провода. Для улучшения крепления чулка на электропроводе его удлиняют до 2 м. Кабели с крупным диаметром продевают в длинную оплетку, которая сделана из сплава стали или троса, имеющего несколько плетений. Конечная конструкция влияет на поперечный размер чулка. Все поверхности оцинковывают, чтобы продлить эксплуатационный период проложенного кабеля.

Обратите внимание! Полимерные и диэлектрические рукава применяются в случае минимальной погонной массы и длины используемого в прокладке провода. Они лучше выдерживают контакт с водой и более устойчивы к электрическим перебоям


Характеристики чулка для захвата кабеля

Петля сделана из проволоки или троса. Рабочие размеры проводов расположены на конце в виде маркировки. Разноцветная пластиковая гильза используется для определения параметров изделия. Резкие повороты и изгибы легко сжимать благодаря петле, изготовленной из троса.

Чтобы упростить процесс, со временем кабельные чулки дополнили креплениями в виде гаек. Их навинчивают поверх или насквозь проводника.

К сведению! Для лучшей гибкости кабельный чулок выпускают с двумя петлями. Подходит для эксплуатации во время прокладки электропроводных трасс, где имеется большое число канав с поворотами.

По ГОСТу КМЧ должен иметь следующие характеристики:

  • жилы с маркировкой с единообразным цветом для их идентификации;
  • внутренние и наружные промежутки между жилами должны быть изолированы друг от друга и придавать кабелю круглую форму;
  • значение допустимой нагрузки на кабели. Минимальная масса 1 м кабеля должна соответствовать токопроводящим силам.

Вам это будет интересно Особенности кабеля ВБбШв

Компенсаторы вращения и рым-болты существенно усложняют конструкцию, но увеличивают срок службы проводника. Закручивающие действия компенсируются отличным результатом.


Вид крепления на МЧ

Дополнительные разновидности кабельных чулок

К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.

Двухпетлевой вариант стандартного кабельного чулка

Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.

Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.

Так называемые поддерживающие кабельные чулки используются в двух основных случаях:

  • при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
  • как средство временной подвески кабеля под потолком или крышей.

С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.

Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.

Как правильно использовать кабельный чулок

В процессе установки и эксплуатации КМЧ необходимо следовать некоторым правилам. Несмотря на то, что кабель просто проходит сквозь рукав, извлечь его с обратной стороны практически невозможно

Для лучшего понимания процесса важно обращать внимание на распределение сил, которые изображены на картинке

Принцип действия устройства

Стрелка, указывающая в правую сторону, изображает силу тяги, которая возникает при натяжке кабеля. Проволочная оплетка сжимается при тяге. Стрелки, направленные вверх и вниз, указывают на это. Вся окружность сжимается.

Пошаговое использование КЧ:

  1. Кабель вставляют в рукав и протягивают по всей длине вплоть до петли.
  2. У основания шейки провод затягивают, чтобы предотвратить его движение. При сильных нагрузках наружная оболочка не повреждается и не рвется. Наоборот, при сильной тяге сжатие усиливается и лучше фиксируется на проводе в качестве оболочки.
  3. Чтобы предотвратить разрывы, петлю сильно не зажимают.

Вам это будет интересно Особенности кабеля из сшитого полиэтилена

Даже если рукав будет перетянут, приспособление не порвется, а оторвется лишь ушко. Фиксирующая стяжка не оказывает никакого влияния на нагрузку. При изъятии кабельной трассы стяжка самостоятельно стягивается при укладке и разжимается при извлечении проводов.


Как правильно использовать кабельный чулок

В сопроводительных документах таких изделий обязательно указывается разрывная нагрузка. Это примечание подходит только новым изделиям.

Обратите внимание! Если устройство используют повторно, его качества подлежат уточнению. К примеру, низковольтные КЧ применяют при напряжении до 32 кВ, а средневольтные — до 160 кВ

Выбор изделий на глаз может привести к рискам в виде замыканий, пожара.

Схема

Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.

места установки барабанов

вспомогательные устройства

расстановка контролирующих лиц

механизмы для протяжки

количество поворотов

переводы в трубах

пересечения с различными сетями (водопровод, канализация, другие кабеля)

К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное — это собрать по больше людей или выбрать по мощнее тяговую машину.

Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.

Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.

Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:

микроскопические трещины на оболочке

сдвиги ленточной брони

разрывы проволок экрана

растяжение сшитого полиэтилена основной изоляции

Вариант расположения кабелей и устройств для тяжения при монтаже:

Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.

Из чего и как сделан — конструкция

А еще чулок сконструирован таким образом, что при превышении тягового усилия на разрыв, рвется не сам чулок, а крепление тросика к нему. Заметьте, именно точка крепления, а не рукав.

Все чулки изначально должны подбираться таким образом, чтобы рукав рвался позже, чем монтируемый кабель. Как это рассчитать, будет сказано дальше.

Кабельные чулки изготавливаются на заводе, с применением ручного, а не машинного плетения.

Они имеют такую структуру, что при нажатии на открытый конец, значительно увеличивают свой диаметр.

При растягивании диаметр уменьшается. Соответственно, чем больше и сильнее вы тянете, тем прочнее он “вгрызается” в сам кабель.

Причем он отлично держит не только круглые кабеля, но и плоские. Например, популярную марку ВВГнг.

А вот при использовании некачественного NYM, будьте осторожны. Бывает такое, что срывает изоляцию. Поэтому внимательно относитесь к выбору и покупке кабеля. Не нарвитесь на подделку.

Два основных элемента чулка это:

рукав

петля

Так как зачастую кабель приходится протаскивать по сырым траншеям, верхний слой рукава должен быть оцинкованным. Это защищает его от коррозии.

Есть также изолированные рукава. Они выполнены из полимерных диэлектрических материалов.

Где могут понадобиться такие чулки? Например, при укладке кабеля в воде или там, где есть вероятность приближения к токоведущим частям на недопустимые расстояния.

Допустим, вам нужно протянуть провод СИП под действующей ВЛ, находящейся под напряжением. Делать это с длинным металлическим чулком, конечно нельзя.

А вот с изолированным, при соблюдении соответствующих правил ТБ, вполне допустимо.

Длина стального рукава зависит от диаметра кабеля или провода СИП. Она может быть всего несколько сантиметров (для монтажа слаботочки), либо доходить до 2-х метров.

Для крепления к тросу лидеру используется петля. Ее можно встретить как с защитным коушем по краям, так и без него.

Многие предпочитают последний вариант, так как считают такое изделие более гибким.

Кольцо или петля обжимается втулкой. Помимо рабочего функционала, она несет в себе и маркировочную цель.

Именно на ней выбивается рабочий диаметр кабеля, с которым можно работать данным чулком. Указывается минимальный и максимальный размер.

Также на ней может быть выбит заказной номер или артикул, и фирма производитель.

После длительной эксплуатации, тросик зачастую повреждается именно в месте выхода из этой втулки. Поэтому на некоторых моделях сюда одевают термоусадку или пластиковую защитную гильзу.

Есть петли, снабженные на конце специальной втулкой с резьбой (чаще всего М5).

Через нее происходит крепление наконечника или переходника протяжки УЗК.

При монтаже кабельных линий и проводов СИП, по технологии рекомендуется одевать на петлю специальный вертлюг (компенсатор вращения).

Он нивелирует крутящий момент на кабеле и позволяет сохранить его в целости и сохранности при любых поворотах и перекручивании.

Грубо говоря, не будет образовываться никаких “барашков”.

Принцип действия

Прежде чем установить кабельный чулок, его нужно сжать в осевом направлении, что позволит существенно увеличить внутренний диаметр. Затем сквозь него продевается прокладываемый провод и за счет тянущего усилия на втором конце обеспечивается плотное прилегание изделия к оболочке кабеля. На кольцо крепится край протяжки или прут УЗК, который предварительно был установлен в полости канала. После этого можно приступать к выполнению работ – протягиванию кабеля через трубы.

Благодаря возникающей упругости или трения (в связи с принудительным растягиванием чулка) создается начальное усилие. С появлением усилия протяжки увеличивается трение, на что влияет угловое расположение нитей оплетки относительно проводника. Таким образом, с возрастанием тянущего усилия повысятся плотность сжатия оплетки и фиксация, что обеспечит максимальную прочность крепления.

Одно из основных свойства кабельного чулка связано с равномерным распределением усилия по большой площади покрытия, что гарантирует надежную защиту сердечника проводника от любых повреждений и исключает сползание в процессе эксплуатации. Чтобы удалить чулок, сдвиньте открытую часть в направлении петли или обреза провода. Давление, оказываемое на оболочку, уменьшится, что приведет к снижению силы трения и легкому демонтажу изделия.

Раскатка с барабанов и транспортных тележек

Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.

Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.

Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.

При установке барабана на домкрат следует соблюдать правило:

При раскатке кабеля он должен сматываться сверху, а не снизу!

Расчет тяжения

Как рассчитать усилие, которое будет прикладываться при протяжке кабеля к нему самому и к его чулку?

На конечный результат оказывает влияние несколько факторов:

будете вы тянуть по горизонтали или под углом

А может вообще поднимать КЛ на несколько этажей вверх.

удельный вес кабеля

длина пролета или трассы

есть ли повороты на трассе и их количество

Рассмотрим простейший вариант. Допустим, вам нужно протащить по прямой трассе без поворотов, 100 метров кабеля, весом 3кг на 1 метр. Протягивать вы его будете по земле в траншее.

Общий вес всего монтируемого участка – 3кг*100м=300кг

Коэффициент трения о землю берете в следующей таблице:

Перемножаем эти величины и получаем – 300кг*0,8=240 кг/сил

Можно значительно снизить это усилие, применив комплект роликов.

Исходя из полученного результата, проверяйте выбранный по диаметру чулок.

Если он не проходит по допустимому тяжению, увеличивайте его длину. То есть, смотрите в сторону удлиненных моделей.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

  • Как протянуть кабель через гофру
  • Что такое наведенное напряжение
  • Что делать, если разбилась энергосберегающая лампа

Что такое кабельный чулок

КМЧ (кабельно-монтажный чулок) — это изделие, используемое при монтаже кабелей в каналах, траншеях, коллекторах и других зонах путем схватывания. Изучив особенности применения чулка для прокладки кабеля, можно с легкость понять, что это такое.

Как выглядит кабельный чулок

Затягивая петлю, происходит сжимание устройства. Далее поперечный размер чулка уменьшается, и все жилы, находящееся в нем, преобразуются в единое целое. В зависимости от того, как затянуто ушко, кабеля в рукаве максимально плотно прилегают. В случае сильного затягивания такое соединение останется целым.

Само ушко зачастую сделано из эластичной проволоки или гибкого троса.

Обратите внимание! Чтобы устройство такого типа прослужило долго, конструкцию в виде проволоки покрывают цинком

Основные разновидности

Кабельные чулки делятся на несколько основных разновидностей, а выбор в пользу того или иного определяется условиями монтажа и укладки кабеля:

  1. Классический чулок с петлей одинарного типа. Применяется для прокладки кабельных линий при захвате торцевой части. Повышенная прочность обеспечивается тем, что стальной трос изготовлен из двойных витков.
  2. Классический с парой петель. Назначение идентично первой разновидности, но само изделие считается более гибким и эластичным.
  3. Проходной чулок с одной петлей. Данный вариант актуален в тех случаях, когда электрический провод должен быть растянут на том или ином участке кабельной трассы непосредственно в процессе укладки.
  4. Проходной чулок с парой петель. Нередко называется разъемным. Изделие может использоваться во время прокладки, когда нет возможности зафиксировать его за конец кабеля (к примеру, на крутых поворотах).
  5. Тройной чулок применяется в случае прокладки сразу трех проводов. Все они соединяются при помощи одной петли.
  6. Боковой чулок эксплуатируется для временного захвата проводки на торцевой части.
  7. Транзитный чулок позволяет соединить отдельные кабели.

Дополнительно следует выделить кабельные чулки, предназначенные для малого веса. Потребность в них возникает реже остальных, поскольку для укладки электрической проводки незначительного диаметра обычно данные изделия не применяются.

Виды кабельных чулков и их отличия

Как вы понимаете, нет одного универсального чулка на все случаи жизни. Для каждого вида работ и марки кабеля или провода, придется подбирать соответствующий экземпляр.

Самым распространенным считается классический или торцевой вариант с одной петлей и одним открытым концом. Его называют стандартным монтажным чулком.

В своей маркировке после указания диаметра, может иметь цифру “1”.

Вот технические характеристики таких изделий, с указанием расчетного диаметра, длин рукавов и усилий тяжения.

Есть и более совершенный вариант – стандартные с двумя петлями.

Его проще натягивать на кабель и он более эластичный.

Еще особенностью такой модели является сквозное отверстие для кабеля. За счет него, вам не обязательно хватать КЛ за конец, а можно отступить несколько сантиметров ниже.

Это актуально при монтаже претерминированного кабеля.

Следующая разновидность – проходные чулки.

Они используются, при протяжке кабеля не за его конец, а где-то в промежутке или посередине трасы. Это изделие имеет два открытых конца рукава.

При этом сам рукав разъемный. То есть, вам не придется натягивать чулок в начале кабеля и тащить его по всей оболочке до нужного участка.

Просто раздвигаете боковую часть рукава, одеваете его на кабель в любом месте, сдвигаете сетку так, чтобы ячейки переплелись между собой и шнуруете их стальным тросиком или спицей.

Транзитные чулки вообще не имеют петель.

Этот вариант используется в том случае, если вам необходимо заменить старый кабель на трассе, и при этом одновременно проложить новый.

Чтобы не делать двойную работу, цепляете транзитным чулком новый КЛ к старому, и вытаскивая старый из кабельного канала, автоматически укладываете на его место новый.

Транзитные модели идут длиной более 1м и очень редко используются на большие сечения.

Если вам необходимо проложить группу кабельных линий, зачем тянуть все по отдельности и терять время, если можно сделать все за раз.

В этом вам помогут тройные чулки. Петля у них одна, а вот рукавов сразу три.

Обратите внимание, что если вы прокладываете одновременно три кабеля с тремя стандартными чулками, например пофазная высоковольтная КЛ из сшитого полиэтилена, то вертлюги должны закрепляться в разбежку, а не в одной плоскости. Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки

Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки.

На электрических подъемных кранах или при подвеске на опоре, дабы не заморачиваться со спецкрепежом, это может быть очень выгодным решением.

Для проводов высоковольтных линий 110-750кв и грозотросов стандартные чулки не всегда подходят.

Из-за малого коэффициента трения, при больших усилиях, они могут соскальзывать. Здесь применяют изделия с маркировкой КЧГ и специальным типом плетения.

Вначале чулка сплетаются одиночные пары тросиков, потом идут двойные, а заканчивается все тройными парами. Это позволяет создать первоначальное хорошее сцепление.

Далее усилие тяжения переходит на двойную пару, а основную нагрузку несет на себе тройное плетение. Поэтому, если при натяжке голого провода АС или грозотроса, у вас постоянно соскальзывает чулок, не спешите ругать производителя, возможно вы неправильно подобрали модель.

Как это работает?

Чтобы одеть чулок на кабель, надавливаете ладошкой на его открытый конец.

Диаметр рукава при этом значительно расширится, и его спокойно можно будет натянуть на оболочку. Дабы протолкнуть рукав как можно дальше, двигайте его поступательными движениями вперед.

После чего, достаточно слегка потянуть рукой за петлю, и рукав плотно обожмет всю оболочку.

Заметьте, что монтаж на СИП, несколько отличается от кабельного. Чтобы без проблем натянуть чулок на любой провод СИП, вам потребуется каждую его жилу сделать на 5-10 см короче предыдущей.

То есть, не перекусывать СИП ножницами в одном месте, а резать жилы ступенчато по отдельности.

Далее не помешает зафиксировать их между собой парой витков изоленты.

После натяжки, конец рукава также фиксируется изолентой.

Дело в том, что при монтаже на ВЛИ по роликам, этот хвост может где-нибудь зацепиться.

В особенности, если вам понадобится временно ослабить натяжку и СИП начнет уходить назад.

Дабы чулок не съехал, его открытый конец и приматывается к изолированным жилам.

После усадки, на конец петли надеваете трос-лидер и начинаете протяжку с выбранным усилием. Рукав никуда уже более не денется и не соскочит.

Заметим,что для беспрепятственного  прохождения  по  роликам, не рекомендуется использовать чулки с защитным коушем на петле.

Благодаря силам трения и сжимающим усилиям, которые равномерно будут распределены по всей длине чулка, вы получите 100% надежность захвата. Чем с большим усилием вы будете тянуть, тем плотнее рукав будет впиваться в оболочку.

Это обеспечивается за счет того, что стальные нити на рукаве расположены не параллельно, а под углом относительно самого кабеля.

При этом никакого давления на токоведущие жилы передаваться не будет. Чтобы снять чулок, просто сдвиньте поступательными движениями открытый конец в сторону петли, и он у вас спокойно соскользнет с оболочки.

Ошибки при монтаже

1

Это чревато срывом при рывках и повреждением самого КЛ или СИП. Запомните, какова длина рукава, настольно чулок и должен быть натянут на кабель.

2

При отсутствии необходимого размера, кто-то пытается схитрить и одевает на кабель шланг, либо притягивает рукав к оболочке несколькими сломи изоленты.

На коротких участках это может и сработает, но чаще всего заканчивается плачевно.

3

Конец СИПа должен быть подготовлен соответствующим образом (жилы провода отрезаются ступенчато, открытый конец чулка притягивает к оболочке изолентой, петля без коуша!).

4

https://youtube.com/watch?v=dU1QDGOvc8s%3F

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

Вторым основным элементом служит кольцо для протяжки, которое обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочие диаметры кабеля. С целью идентификации применяется дополнительная цветная пластиковая гильза.

Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты. На петле некоторых видов протяжек с целью увеличения удобства крепления предусматривается установка гайки для навинчивания на резьбовую часть наконечника протяжки напрямую или через переходник.

Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в иной форме. Несмотря на большую сложность, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно обеспечивая соблюдение технологии прокладки.

Особенности и преимущества

Монтаж любого кабеля, в том числе и слаботочного, начинается с его протяжки

Вам нужно его протащить по какой-либо кабельной траншее, каналу или в пустотах стены, не важно на вертикальных или горизонтальных участках

Чтобы это проделать, конец кабеля должен быть надежно закреплен, за так называемый трос лидер. 100% надежность такого соединения как раз таки и обеспечивает кабельный чулок.

Помимо надежности он обладает еще рядом преимуществ:

равномерно распределяет нагрузку на всю длину захвата

сводит на нет риск повредить соседние кабеля, за счет плотного прилегания и отсутствия каких-либо выпирающих элементов в месте соединения

не оказывает влияния на токоведущие жилы

Вся нагрузка непосредственно передается на внешнюю оболочку и на кабель в целом.

простота крепления и демонтажа за считанные секунды

Переходы в трубах

При выполнении переходов через дороги, труба перед непосредственной протяжкой должна визуально проверяться на просвет. При этом если труба не цельная, соединения труб нужно залить бетоном.

Применение самодельных муфт для этих целей не допускается.

Кроме этого, в начале и конце трубы необходимо устанавливать направляющую воронку.

Она представляет из себя разъемную конструкцию с ограничивающим кольцом.

Также для защиты от трения, при протяжке в трубах, кабели необходимо смазывать. При протяженности переходов до 100м, можно использовать обыкновенный мыльный раствор.

При большей длине, такая смазка успевает высохнуть и эффект скольжения пропадает. Поэтому на таких переводах применяют технический вазелин или тавот. В общем все смазки, которые не оказывают вредного химического воздействия на оболочку.

Чтобы посторонние предметы и вода не могли свободно попасть во внутрь трубы с кабелем, ее требуется герметизировать. Для этого можно использовать:

манжету с термоусадкой

строительную монтажную пену (позаботьтесь о том, чтобы она была морозостойкой)

ветошь, промоченную в цементной болтушке

Разновидности протяжек

Для укладки КЛ можно пользоваться различными протяжными устройствами, которые отличаются по типу материала. В большинстве случаев используются:

  • сталь;
  • стекловолокно;
  • нейлон.

Для каждого вида протяжки имеется конкретная зона применения.

Стекловолоконное УЗК рекомендуется использовать для протягивания проводов в прямолинейном направлении, в том числе через каналы малого диаметра. Это обусловлено тем, что стекловолокно имеет высокие показатели жесткости. Их использование для укладки КЛ с прямыми или тупыми углами практически невозможно, так как при малейшем изгибе стекловолокна оно стремится принять первоначальную форму. Данный процесс сопровождается механическим разрушением стекловолокна.

УЗК из стали предназначено для протягивания токопроводящих жил как по прямым каналам, так и по углам в девяносто градусов. Оно может выпускаться в виде стального троса или ленты, которые покрываются нейлоновой оболочкой. Это способствует увеличению прочности на изгибах, а также минимизации вероятности деформации в процессе растягивания проводов.

Нейлоновые протяжки используются для прокладки кабелей в самых затрудненных условиях. Ее можно применять в защитных трубах, коробах маленького диаметра, а также при протяжке проводов в гофре и рядом с действующими кабельными линиями.

Благодаря развитию технологий, удалось получить протяжные устройства, которые обладают следующими показателями:

  • минимальное трение;
  • увеличенная прочность;
  • повышенная износостойкость;
  • возможность использования в любых климатических условиях.

Целесообразность применения кабельных чулок

В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.

Использование подобного технологического приспособления дает ряд преимуществ:

  • минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
  • снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
  • гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
  • возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
  • высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
  • простота установки чулка на кабель и крепления его к протяжке;
  • отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
