Как хранить никель-кадмиевые и литий-ионные аккумуляторы для шуруповертов

Как хранить

Для хранения временно не используемых аккумуляторов рекомендуют:

• Хранить в сухом прохладном помещении, недоступно для прямого солнечного света, при температуре около 20°С.
• Сохранить небольшой остаточный заряд (40-50%, кроме полного разряда или полного заряда)
• Периодически, каждые 2-4 месяца, проводить полный цикл разряд-заряд-разряд.
• Избегать соприкосновения с металлическими предметами.
• При длительном хранении приборов аккумулятор лучше вынуть из инструмента, прибора, если возможно.
• Максимальный срок хранения 5 лет.

Аккумуляторы после длительного хранения, а также новые, рекомендуют предварительно «раскачать». Для этого необходимо приобрести зарядное устройство (ЗУ). Действовать нужно следующим образом: установить на ЗУ минимальное значение силы тока и зарядить аккумулятор. После этого сразу же нужно его разрядить. Если специального устройства под рукой не оказалось, можно просто «нагрузить» батарейку на максимальную мощность и дождаться пока устройство не отключится, то есть до полного разряжения. В результате срабатывает «эффект памяти», сохраняющий продолжительную работоспособность устройства.

В зависимости от продолжительности и условий хранения на складе или в магазине, может понадобиться 2-3 повторения такой процедуры.

Типы аккумуляторов и их особенности

Аккумуляторный электроинструмент комплектуется батареями, выполненными на различной основе. Эти АКБ в эксплуатации и при зарядке ведут себя по-разному, и к ним нужен дифференцированный подход, основанный на знании свойств электрохимических источников питания.

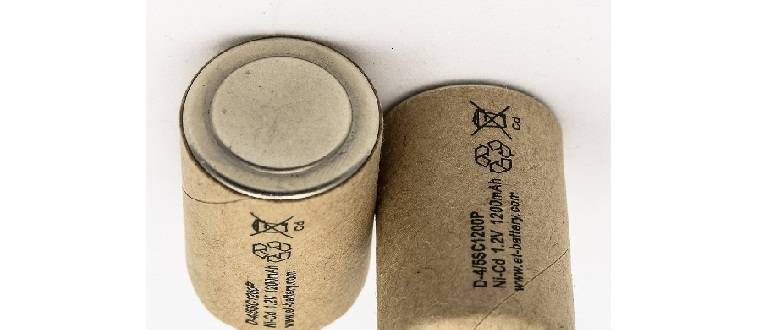

Никель-кадмиевый

Классика жанра для переносного электроинструмента. Многие батареи для шуруповертов напряжением от 12 в до 14 в построены на таких элементах. Недорогие, достаточно емкие аккумуляторы получили широкое распространение, долгое время были единственным бытовым типом источников питания с возможностью возобновления энергии. К их плюсам относят:

• способность работать при низких (до минус 40 град.С) температурах;
• отсутствие склонности к самовозгоранию;
• высокую надежность.

К недостаткам, прежде всего, относят проблемы с утилизацией (кадмий токсичен), а также относительный проигрыш по электрическим параметрам батареям, созданным по более поздним технологиям. Однако есть области, где альтернативы Ni Cd элементам нет, и они еще долго не сойдут со сцены.

Никель-кадмиевая батарея от компании Metabo.

Металлогидридный

Аккумуляторы структуры NiMH разработаны на смену никель-кадмиевым электрохимическим источникам тока. Батареи предыдущего поколения обладают хорошими характеристиками, но содержат кадмий – токсичный элемент, создающий проблемы с утилизацией АКБ. Более новые источники имеют несколько большую удельную емкость, но выдерживают меньшее количество циклов заряда-разряда. Также для них характерна большая токоотдача (до 1,5 крат по сравнению с Ni Cd) и меньший ток саморазряда. Никель-металлогидридные элементы можно хранить на холоде (но не при температурах ниже нуля!) до месяца без необходимости последующей подзарядки. Хранение элементов стало безопасным – авиакомпании принимают Ni-MH батареи к перевозке.

По сравнению с никель-кадмиевыми моделями NiMH батареи имеют полное превосходство почти по всем электрическим параметрам, но при низких температурах они работают плохо. В этой категории устаревшая концепция NiCd конкуренции не имеет.

Никель-металлогидридная батарея 18 вольт.

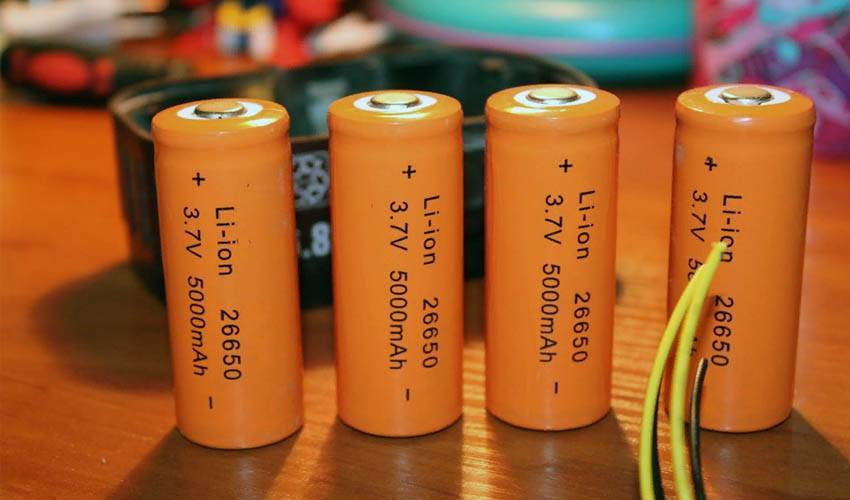

Литий-ионный

Самый популярный тип аккумуляторов. Считается лучшим и передовым по совокупности свойств. К плюсам таких батарей относят:

• высокую удельную емкость;
• низкий ток саморазряда;
• высокую токоотдачу;
• повышенное напряжение единичного элемента имеет преимущество при построении относительно «высоковольтных» батарей (18 в или 20 в) – так как элементов надо меньше, то при том же геометрическом объеме общая емкость будет выше;
• микроскопический эффект памяти (долгое время считалось, что он отсутствует полностью);
• относительно долгий срок службы.

На практике не все так радужно, и у литий-ионных батарей есть существенные недостатки:

• литий-ионные элементы выходят из строя при перезаряде, требуется тщательный контроль под управлением микропроцессоров;
• выходят из строя при глубокой разрядке;
• теряют свойства при хранении (даже без заряда-разряда);
• плохо работают при низких температурах.

Для контроля глубины разряда под нагрузкой и предотвращения перезаряда литий-ионные батареи часто оснащаются встроенным контроллером. Он помогает правильно зарядить Li-ion аккумулятор шуруповерта В этом случае батарея работает в более благоприятных режимах и срок ее службы увеличивается. Но не все производители устанавливают в свою продукцию такие платы, несмотря на декларации об их наличии.

Литий-ионая АКБ на 20 вольт.

Также недостатком аккумуляторов Li-ion считается их склонность к самовозгоранию и к взрыву. Проблема усугубляется тем, что в результате химических реакций для поддержания горения им не нужен приток кислорода извне. А с водой содержимое АКБ реагирует, выделяя еще больше взрывоопасных газов. Поэтому тушить такие элементы очень трудно. В результате после нескольких инцидентов и даже катастроф при перевозке Li-Ion элементов авиакомпании стали вводить ограничения и запреты на транспортировку таких источников тока.

Для удобства сравнения основные свойства аккумуляторов разных типов сведены в таблицу.

Тип батареи	ЭДС одного элемента, В	Количество циклов заряд/разряд	Эффект памяти
Li-ion	2,5..4,2	до 600	Незначителен для практических целей
Ni-Cd	1,37	до 1000	Ярко выражен
Ni-MH	1,25 (без нагрузки 1,4 В)	200-300	Отсутствует при неглубоком разряде

Способы зарядки без использования специального зарядного устройства

Когда стандартное зарядное устройство отсутствует или просто поломалось, можно обойтись и без него. Умельцы придумали разные способы пополнения аккумуляторного заряда от разных источников. Чтобы зарядить аккумулятор шуруповерта без зарядного устройства обычного образца, можно воспользоваться:

• автомобильной зарядкой;
• зарядным устройством универсального типа;
• внешними источниками электроэнергии.

Читать также: Зиг машина с электроприводом

Оптимальным вариантом автомобильной зарядки выступает устройство с возможностью регулирования величины напряжения и силы тока. Главное в таких случаях – это избегнуть перезарядки. Для этого зарядный ток устанавливают в таких пределах, чтобы процесс шел от 0,5 до 0,1 А*ч в зависимости от величины общей емкости. Например, если она составляет 1,3 А*ч, то сила тока должна быть от 650 до 130 мА.

Универсальные зарядки удобны на практике. У них много дополнительных настроек, позволяющих оптимальным образом подобрать подходящие токовые параметры для подзарядки аккумуляторов от разных электроинструментов.

Внешние источники электроэнергии применяют в основном для изношенных шуруповертов, для которых нецелесообразно с экономической точки зрения приобретать новые АКБ. В таких случаях электроинструмент модернизируют определенным образом, при этом разрабатывается соответствующая схема соединений. Примером может служить переделанная USB-зарядка, дополнительно оснащенная предохранителем.

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.

Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.

Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.

Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.

Снимите клеммодержатели

Аккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.

Припаяйте к клеммам провод

Вот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе.

Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.

Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.

Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).

Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.

Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.

Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.

Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.

Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.

Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.

Скрутите параллельно нужные провода Вот так должно получиться

Шаг 16. Припаяйте провода к силовому разъему XT60.

Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.

Провод от батареи тоже припаяйте Вот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.

Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.

Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.

Шуруповерт переделан и готов к работе

Правила хранения в зависимости от вида

Каждый тип элементов питания следует хранить в наиболее подходящих для них условиях. Далее будут приведены наиболее оптимальные температурные характеристики и особенности длительной консервации аккумуляторов для шуруповёртов.

Литий-ионный

Максимальный срок хранения литиевых перезаряжаемых источников питания составляет 5 лет. Этот показатель может быть значительно уменьшен, если в процессе длительного оставления батареи в неиспользуемом состоянии наблюдались значительные температурные отклонения.

Особенно негативно на внутреннюю структуру Li-Ion АКБ может повлиять хранение зимой в неотапливаемом помещении, например в гараже или на балконе. На морозе происходит кристаллизация электролита, и как следствие, существенное уменьшение ёмкости.

Высокие температуры способны не только снизить величину накапливаемого заряда, но и полностью вывести литиевый аккумулятор из строя. Нагреться элемент питания может от батареи отопления, открытого огня или от воздействия прямых солнечных лучей.

В любом случае, размещение таких изделий должно осуществляться вдали от перечисленных источников инфракрасного излучения. Кроме соблюдения температурных норм хранить Li-Ion батареи рекомендуется заряженными на 60-70%.

Никель-кадмиевый

В отличие от литий-ионных батарей никель-кадмиевые изделия можно хранить разряженными, но совершенно не запрещается перед консервацией произвести полную зарядку аккумулятора. Всё равно эта процедура не позволит сохранить электрический ток надолго, ведь элементы питания этого типа имеют слишком большой уровень утечки электричества.

Хранение никель-кадмиевых батарей на морозе не рекомендуется. Оптимальный уровень температуры для обеспечения длительной сохранности батареи составляет 10 – 12˚С.

Если шуруповёртом, в который установлены элементы питания этого типа, долго не будут пользоваться, то рекомендуется осуществить несколько циклов заряд/разряд, прежде чем отправить источник питания на длительное хранение.

Никель-металлогидридный

Достоинство никель-металлогидридных изделий заключается в высокой ёмкости и неплохой работоспособности при отрицательных температурах, но хранить их также рекомендуется при +10˚С. Перед длительной консервацией рекомендуется несколько раз зарядить и разрядить элемент.

Процесс хранения

Правильное хранение аккумулятора до начала эксплуатации – важное условие его корректной и продолжительной работы. Поэтому процесс хранения начинать нужно не с момента приобретения, а сразу после изготовления

При покупке товара, оснащенного АКБ, следует посмотреть на дату его фасовки. Нужно помнить, что снижение качества батареи зависит не только от того, насколько активно она использовалась, а и от времени хранения.

Срок годности аккумулятора на литиево – ионном принципе работы в среднем составляет 5 лет при условии нормальной нагрузки. Но если шуруповерт (другой инструмент) пролежал на прилавке долго, АКБ теряет 10 – 20% своего ресурса.

Хранение аккумуляторов должно происходить при температуре от 0С до +20С. Максимально допустимая температура хранения не должна превышать +35С. При этом, чем прохладнее, тем лучше для батареи, но если температура не будет минусовой. Учитывая эту особенность АКБ, некоторые пользователи хранят ее на полке холодильника. В принципе это возможно при условии, что батарея будет в герметичной водонепроницаемой упаковке. Если уверенности в качестве упаковки нет, будет правильнее, если хранение аккумуляторов шуруповерта (другого приспособления) будет происходить в другом прохладном месте.

Правильная зарядка аккумулятора также влияет на продолжительность его работы. Чтобы его корпус не перегревался при подключении к сети, лучше, если это будет происходить при невысокой температуре окружающей среды. При этом блок питания должен быть «родным». В противном случае производитель не гарантирует нормальный срок службы аккумулятора.

Время полной зарядки современной литий – ионной АКБ в среднем составляет 6 – 7 часов. Более точные характеристики конкретного изделия указаны в его технической документации. Но, даже не имея инструкции, можно интуитивно понять, когда батарея полностью заряжена. В большинстве случаев на ней присутствуют светодиодные индикаторы (красный – заряжается, зеленый – зарядка окончена). К тому же, при полной зарядке аккумуляторной батареи автоматически прекращается подача напряжения, и блок питания перестает нагреваться. Но даже такая мера не гарантирует полную сохранность ресурса АКБ. Поэтому надолго оставлять ее подключенной к зарядному устройству после полной зарядки не рекомендуется.

Для литиевых аккумуляторов не является принципиально важной полная зарядка и разрядка. Они, в отличие от никелево – кадмиевых, например, не обладают «памятью уровня заряда»

А значит, на уровне рабочей емкости батареи степень ее зарядки при последующей подзарядке не отражается.

Разновидности аккумуляторов шуруповёрта

Аккумуляторы в шуруповёртах могут быть изготовлены по различным технологиям. Как правило, применяются литий ионные, никель кадмиевые и никель-металлогидридные перезаряжаемые источники электроэнергии.

Элементы Li Ion обладают уникальными характеристиками электронакопления и могут перезаряжаться более 1000 раз. Основным недостатком таких изделий является высокая стоимость и пожароопасность

Батареи Ni-Cd очень недорогие устройства, хорошо справляются с нагрузкой, но имеют очень ограниченное количество циклов заряд/разряда и значительный эффект памяти. Никель-металлогидные изделия находятся примерно посередине между литиевыми и кадмиевыми элементами по всем основным показателям.

Зарядное устройство для ni-cd своими руками

Комплектующие детали:

• USB кабель или Конденсатор
• Диоды
• Радиатор
• Термистор (сопротивление 10кОМ)
• Резисторы
• Транзистор
• Трансформатор
• Сдвоенный компаратор 1401СА3
• Медная проволока 6мм.

Инструкция по сборке:

Полученное зарядное устройство — мощность 470 мА.

Собрать зарядное устройство можно по указанной ниже схеме:

Важно установить транзистор на радиатор, чтобы избежать сильного нагрева. Дополнительные функции: автоматическое отключение при полной зарядке, контролирует температуру, что позволяет аккумулятору не перегреваться и служить дольше

Дополнительные функции: автоматическое отключение при полной зарядке, контролирует температуру, что позволяет аккумулятору не перегреваться и служить дольше.

Вольтаж и емкость аккумулятора

Вольтаж и емкость аккумулятора напрямую зависят от мощности шуруповерта, чем больше вольтаж, тем больше мощность. В свою очередь большая мощность нужна для создания высокого крутящего момента. Поэтому при выборе шуруповерта первым делом следует ориентироваться по нему.

На мой взгляд, более важными критериями выбора касающееся аккумулятора шуруповерта являются: скорость заряда аккумулятора, длительность работы и что очень важно для бытового использования это длительность сохранения заряда в не рабочем состоянии

Скорость заряда и длительность работы

Как правило, вместе с шуруповертом в комплекте идут два аккумулятора. Предполагается так, что пока шуруповертом работают, в это время успевает зарядиться второй аккумулятор. После чего их меняют, и работа получается непрерывной. Однако на практике это не совсем так. Дело в том, что в различных шуруповертах скорость заряда аккумулятора разная, и может получиться так, что первый аккумулятор разряжается быстрее, чем заряжается второй.

Чтобы избежать этой неприятности, при выборе шуруповерта следует обязательно узнать время заряда аккумулятора, обычно это указано в паспорте. По своему опыту могу сказать, что оптимальное время заряда составляет от 0,5 до 1 ч. Если время заряда больше, то вероятен случай описанный выше.

Длительность сохранения заряда в не рабочем положении

Для бытового использования это очень важная характеристика. Дело в том, что в быту шуруповерт не используется каждый день, и даже не используется раз в неделю. Представьте, вам нужно, например, повесить картину, вы достаете шуруповерт, а у него оба аккумулятора разряжены, и вам вместо того чтобы закончить работу за 5 минут нужно ждать минимум пол часа, когда зарядится хоть один аккумулятор. В такой ситуации наличие аккумуляторного шуруповерта вообще теряет смысл. Проще просверлить дрелью, и завернуть пару саморезов отверткой.

К сожалению, производители аккумуляторов этой характеристики не приводят. Эту информацию можно найти на форумах или пообщаться с людьми обладающими шуруповертами.

Виды АКБ для шуруповертов и их особенности

В современных аккумуляторных шуруповертах и дрелях используются три типа батарей:

1. Никель-кадмиевые (NiCd, Ni-Cd).
2. Никель-металлогидридные (Ni-MH или NiMH).
3. Литий-ионные (Li-ion).

Рассмотрим особенности каждого из типов аккумуляторов подробно.

Никель-кадмиевые

Этот тип источников энергии, пожалуй, самый старый. Появились кадмиевые аккумуляторы в 70-х годах, и это был настоящий прорыв. По сравнению с кислотно-свинцовыми и щелочными батареями никелевые оказались намного компактнее при той же электрической емкости и имели умеренную цену.

Как и свинцово-кислотные, Ni-Cd элементы могут отдавать довольно большой ток в нагрузку и выдерживать до 1 000 циклов заряд/разряд. Причем такое количество циклов – всего лишь гарантия производителя. Фактически батарея продолжает служить и по достижении этой цифры.

Время зарядки Ni-Cd батареи в среднем составляет 6-8 часов, что, к сожалению, многовато, но все же меньше, чем у его кислотных и щелочных собратьев. Отличаются никелевые АКБ и своей «морозоустойчивостью» — они отлично работают при температурах до -20 градусов Цельсия. Дополнительно кадмиевая технология допускает глубокую разрядку, а срок службы батареи зависит в основном от количества циклов заряд/разряд. Храниться же такая батарейка может долго – до 7-8 лет.

Но есть у этого типа аккумуляторов и недостатки, причем существенные. Один из них – большой саморазряд, который может достигать 10% в месяц. Таким образом, если шуруповерт пролежал без дела, скажем, полгода, то перед использованием его придется зарядить.

Еще один недостаток – так называемый «эффект памяти». Если батарею постоянно подзаряжать, не разряжая в ноль, то она «запомнит», до какого уровня ее разряжали и по достижении этого порога просто откажется работать, «сказав», что разряжена. Именно поэтому аккумуляторы данного типа нужно периодически «гонять» — полностью разряжать и тут же заряжать до 100%.

Никель-металлогидридные

Этот тип аккумуляторов появился чуть позже – в начале 90-х годов прошлого века. Ni-MH элементы обладают сходными с кадмиевыми характеристиками, но эффект памяти проявляется у них намного слабее (но все же проявляется) и, главное, в таких аккумуляторах отсутствует кадмий.

Ni-MH батарея аккумуляторов для шуруповерта

Никель-металлогидридная батарея способна отдавать приличный ток, хорошо работает на морозе, а ее саморазряд составляет те же 7-10% в месяц. Что касается стоимости, аккумуляторы этого типа несколько дороже кадмиевых, количество же циклов заряд/разряд, от которого зависит срок службы, составляет всего 300-500 раз, что является существенным минусом. Срок хранения таких элементов – 6-7 лет. Соотношение габариты/емкость, как и время заряда — до 8 часов, сходны с кадмиевыми. Металлогидридные элементы, как и кадмиевые, хорошо переносят глубокий разряд.

Литий-ионные

Li-Ion технология на сегодняшний день является передовой. Литиевые элементы намного компактнее и легче предыдущих при той же электрической емкости и, что очень удобно, могут заряжаться повышенным током. При этом время полной зарядки литий-ионных АКБ может быть сокращено до 1-2 часов.

Li-Ion батарея аккумуляторов для шуруповерта

Большим преимуществом батареек этого типа является и практически полное отсутствие эффекта памяти – инструмент можно подзаряжать когда угодно и до любого уровня. Саморазряд Li-Ion батарейки относительно невелик и составляет примерно 2-3% емкости в месяц.

Что касается недостатков, то до относительно недавнего времени это были высокие степени пожаро- и взрывоопасности. При неправильной эксплуатации батарея могла загореться, а то и взорваться. Причем горящий элемент практически невозможно потушить водой – это только усиливает горение.

Еще один серьезный недостаток элементов этого типа – они не терпят глубокого разряда и перезаряда. В первом случае АКБ тут же выходит из строя, во втором — может загореться. Но эту проблему тоже легко решили все тем же контроллером, который отключает элемент питания от нагрузки при критическом разряде и от зарядного устройства, если АКБ зарядилась.

Обычный ресурс Li-Ion батареек составляет 600 циклов заряд/разряд, но он также сильно зависит и от «возраста». Храниться литий-ионная АКБ может не более 2-3 лет независимо от того, работает она или просто лежит в столе.

Выбирая инструмент с такими элементами питания, следует учитывать, что они будут плохо вести себя на морозе (сильное снижение емкости, которая, впрочем, восстановится в тепле). В дополнение они не смогут отдать большой ток при любой температуре, а значит, не обеспечат большой крутящий момент, необходимый для работы с плотными материалами. И стоимость Li-Ion элементов намного выше, чем у никелевых собратьев.

Как выбрать шуруповерт

Принципиально шуруповерты можно разделить на два вида: сетевые и аккумуляторные. Первые работают только от сети, вторые от аккумулятора. Так как наибольшей популярностью обладают второй вид шуруповертов, то сначала рассмотрим, как выбрать аккумуляторный шуруповерт и его основные особенности.

ЭргономикаКрутящий моментКоличество скоростейВольтаж и емкость аккумулятораСкорость заряда и длительность работыДлительность сохранения заряда в не рабочем положенииТип аккумуляторовСтоимость аккумуляторовДополнительные приспособленияСетевой шуруповерт

При выборе аккумуляторного шуруповерта следует обратить внимание на следующие характеристики:

• эргономика,
• крутящий момент,
• количество скоростей,
• вольтаж и емкость аккумулятора,
• тип аккумулятора,
• стоимость аккумуляторов,
• дополнительные приспособления.

Устройство аккумулятора шуруповерта

Аккумулятор – это источник энергии для беспроводных моделей шуруповертов. За счет протекания физико-химических процессов (электролиза) данный элемент накапливает электроэнергию, а затем выдает на соответствующих своих выходах постоянное напряжение нужной величины. Напряжение и емкость являются основными параметрами любого накопителя. Первое показывает разность потенциалов между катодом и анодом батареи. Напряжение измеряется в вольтах. Емкость определяет величину выдаваемого за 1 час аккумуляторной батареей тока, поэтому измеряется данный параметр в ампер-часах.

У разных моделей аккумуляторный блок (АКБ) выглядит и устроен сходным образом. Он состоит из следующих конструктивных элементов:

• корпуса с расположенными на нем контактами;
• питающих элементов (батарей);
• цепи датчика температуры (термистора), выполняющего функцию защиты блока от перегрева (диапазон составляет от 50 до 600 градусов).

Термисторами оснащаются не все модели. Корпус обычно представляет собой коробку из пластика, состоящую из двух частей. У него внутри размещаются, в основном, около 10 батарей, а иногда их количество больше. При этом элементы питания соединяются друг с другом в цепочку. Свободные клеммы крайних банок подсоединяются к расположенным на корпусе контактам, предназначенным для питания электродвигателя инструмента и подключения к зарядному оборудованию. Выходное напряжение АКБ определяется путем суммирования данного параметра всех соединенных в единую цепь батарей.

На корпусе АКБ расположены 4 контакта:

• 2 силовых («+», «-»), предназначенных для зарядки и разрядки;
• один управляющий верхний, связанный с термистором;
• один контакт, используемый для зарядки от специальных станций, которые способны выравнивать величину заряда у всех элементов питания, имеющихся в составе блока.

По виду элементов питания аккумуляторные накопители разделяют на такие типы:

• никель-металлогидридные (обозначаются – NiMh) с выходным напряжением 1,2 V;
• никель-кадмиевые (маркируются NiCd) на выходе выдают также 1,2 V;
• литий-ионные (обозначаемые символами Li-Ion), у которых напряжение зависит от числа питающих элементов в АКБ и может быть в диапазоне 1,2-3,6 V.

Отдельная батарея состоит из следующих конструктивных элементов:

• положительного и отрицательного контактов;
• электрода с положительным зарядом;
• внешнего покрытия корпуса;
• электролита;
• отрицательного электрода.

Наибольшее распространение получили никель-кадмиевые накопители энергии из-за доступной цены, компактных размеров и большой величины емкости. Их можно перезаряжать более 1 тысячи раз.
