Как найти перфоратор Bosch от подделки

Порядок разборки перфоратора Bosch 2-26

Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Порядок разборки патрона перфоратора Бош 2-26 простой:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите стальную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Внимательно осмотрите все детали патрона.

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Разборка узла ствола ударного механизма

• разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
• из полости надо достать боек в сборе;
• со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
• снимите прямозубую шестеренку поз.22.

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

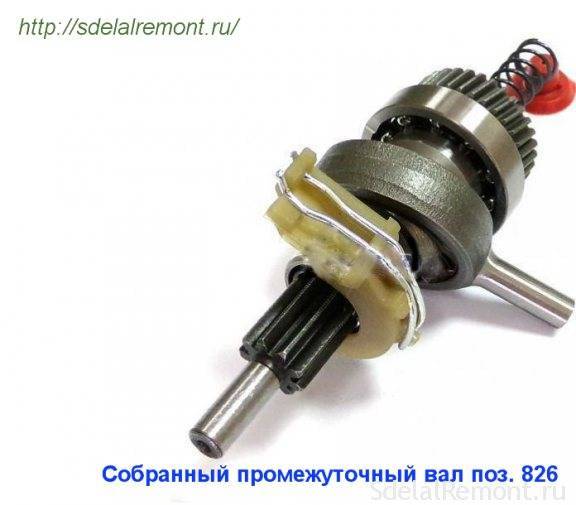

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Критерии выбора

При выборе перфоратора необходимо уделять внимание его техническим характеристикам. Это поможет подобрать наиболее подходящий вариант для определенного вида деятельности, который действительно не подведет и будет справляться со своими обязанностями на отлично

Основные критерии выбора инструмента Бош следующие:

Мощность

То, на что необходимо обращать внимание в первую очередь. Чем выше мощность, тем больше будет скорость сверления

Производитель всегда указывает номинальную мощность инструмента, показывающую, как быстро прибор сможет произвести необходимые работы.

• Скорость оборотов. Чем выше этот параметр, тем с более плотными материалами справится инструмент.
• Энергия удара, определяющая быстроту выполнения работы и диаметр отверстия. Если энергия невысокая, производительность будет ниже. К тому же, устройство будет быстрее изнашиваться.
• Частота удара. Обеспечивает быстрое пробивание отверстий.
• Наличие ограничителя скорости. Эта функция позволит регулировать максимальную скорость вращения при работе с разными материалами. Заданная скорость будет сохраняться даже при максимальном вдавливании кнопки. В некоторых моделях оптимальная скорость выбирается автоматически, в других ее необходимо настраивать самостоятельно.
• Блокирование кнопки выключения. Очень нужная функция при длительном использовании дрели. За счет нее пользователь освобождается от необходимости постоянно нажимать на кнопку.
• Масса. Вес прибора имеет большое значение при выполнении работ. Чем больше мощность и количество функций, тем больше будет и вес.
• Количество режимов работы. Бытовые приборы, как правило, имеют три основных режима: сверление, сверление с ударом и долбление. В большинстве профессиональных устройств с системой крепления SDS-max функция сверление отсутствует.
• Дополнительные опции. Для упрощения работы с инструментом и повышения производительности можно купить прибор с дополнительными функциями. Наиболее важные из них следующие: реверс, плавный пуск, система антивибрации, защита от перегрева, удаление пыли и система «Вариолок».

Если у бюджетной модели для домашнего использования имеется большинство из описанных выше дополнительных опций, велика вероятность того, что это подделка. Качественные, многофункциональные устройства будут стоить дорого.

В интернете можно посмотреть фото различных перфораторов и обзоры на них, однако приобретать товар лучше всего в официальных магазинах, где можно провести тестирование выбранной модели и получить гарантию.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2–20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2–20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Схема перфоратора Bosch 2-20

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2–20

Промежуточный вал перфоратора Бош 2–20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Вид промежуточного вала перфоратора Bosch 2-20

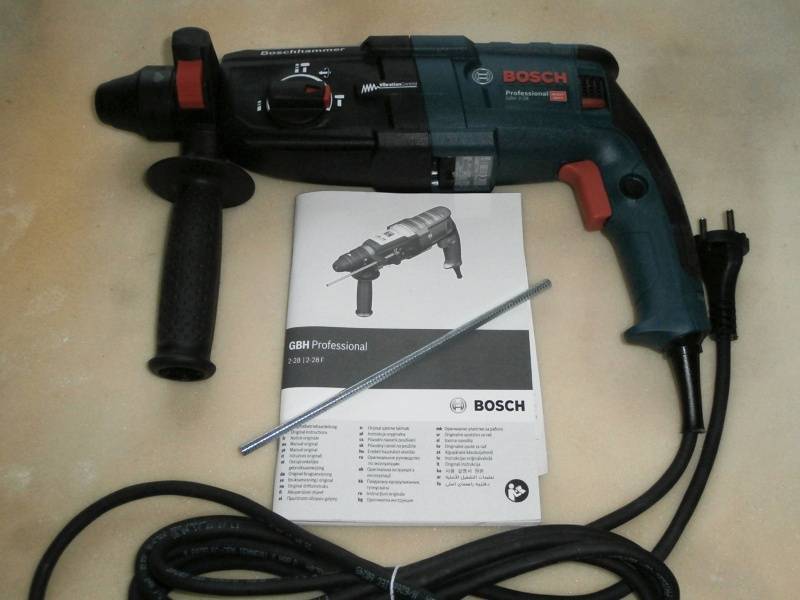

Как отличить оригинальный перфоратор от подделки и на что нужно обратить внимание

Есть два способа: внешний осмотр и разборка. Второй способ сложный, требует специфических знаний, его невозможно использовать в магазине. Проверка доступна уже после приобретения. Визуальный метод намного проще и выполняется во время предварительного осмотра. Как отличать перфораторы от подделок по внешнему виду?

Цвет корпуса

У настоящих Макиты и Боша, а также аккумуляторных и сетевых электроинструментов от других торговых марок брендовый цвет. Посмотреть его можно на официальном сайте производителя. Конечно, оттенок может отличаться по насыщенности. Например, будет более ярким или бледным. Но сочетания цветов должны быть практически идентичными. Для подделок применяются полимеры многих оттенков, поэтому цветовые гаммы могут различаться.

Цена

Если цена подозрительно привлекательная, то с большой долей вероятности это подделка. Кроме случаев распродажи морально устаревших устройств или витринных образцов. Рекомендуется проверить цену на официальном сайте, а затем посетить несколько магазинов, которые торгуют только белым товаром и заслуживают доверия.

Логотип

Фирменные надписи оригиналов объемные, у подделок они приклеены. Объяснение простое: нелицензированным производителям не выгодно изготавливать сложные пресс-формы для каждого бренда с выпуклыми надписями на поверхности крышки Они  делают одну дешевую. Крышка у такой конструкции ровная, а надписи производятся из самоклеящейся полиэтиленовой пленки. Одну установку могут использовать для имитации нескольких известных компаний.

Гарантия и качество

Оригинальный электроинструмент имеет фактическую гарантию 12—36 месяцев с указанием специализированных мастерских, в которых можно осуществить ремонт. Проверить это можно просто в магазине или во время получения инструмента на почте. Достаточно внимательно изучить все документы.

Рекомендуем: КАК ВЫБРАТЬ ПЕРФОРАТОР: 5 СОВЕТОВ ДЛЯ ПРАВИЛЬНОГО ВЫБОРА

О производителе

Этот производитель абсолютно не нуждается в представлении. Перфораторы от немецкой компании Bosch заслужили отличную репутацию за счет долговечности, отличного качества и многофункциональности и продолжают занимать первые позиции на рынке электроинструментов.

Основные достоинства инструментов следующие:

1. Доступная цена. Увеличение спроса на дрели и перфораторы повлияли на снижение стоимости. На сегодняшний день хороший и качественный прибор может приобрести не только профессионал, но и любитель.
2. Качественное обслуживание. У компании имеется много официальных сервисных центров в разных городах, которые быстро осуществляют ремонт оборудования и замену деталей.
3. Большой ассортимент. В линейке товаров имеются модели для профессионалов и любителей, аккумуляторные и работающие от сети, с удобными дополнительными функциями или без них.
4. Безопасность приборов. Перфораторы Bosch безопасны в использовании. Это достигается за счет контроля качества сборки, наличия в инструменте предохранительной муфты и реверса.
5. Удобство в использовании. Инструменты имеют эргономичную ручку, что необходимо при длительных строительных работах. Сильная вибрация при сверлении нивелируется при помощи современных систем гашения, что также является большим плюсом.
6. Простота выбора. Во всех официальных магазинах работают специально обученные консультанты, которые помогут выбрать нужный инструмент. Однако покупатель сможет сделать это и сам, благодаря различию цветового оформления у профессиональных перфораторов и предназначенных для домашнего использования. Первые выполнены в синих цветах, а любительские — в зеленых.
7. Наличие дополнительных функций. Большинство инструментов имеют много полезных функций, среди которых возможность поворота рукоятки на 360 градусов, управление числом оборотов, блокиратор вращательных движений и ударного движения, а также множество других.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора

Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских. А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

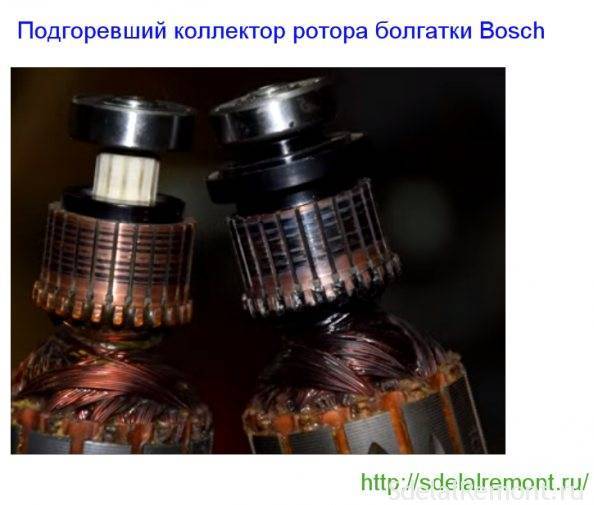

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте.

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Лучшие аккумуляторные перфораторы

Прибор на аккумуляторе удобен тем, что его можно использовать при отсутствии электричества. Он компактный, легкий, удобный, мощный

Мастеру не нужно следить за длиной сетевого кабеля, важно только вовремя заряжать аккумулятор. Более 14 моделей анализировались прежде чем, эксперты выбрали 4 лучших аккумуляторных перфоратора исходя из цены, дизайна, функционала

Bosch GBH 180-Li 4.0Ач

Аккумуляторный перфоратор Bosch GBH 180-Li 4.0Ач функционирует в режиме сверления, дробления, их комбинации. Это удобный инструмент, который можно взять с собой даже на природу, чтобы сделать стол или лавочку из древесины. Укомплектован съемным аккумулятором. Частота ударов 4550 уд/мин, а скорость вращения 1800 об/мин. Устройство легко просверлит буром отверстие в бетоне диаметром до 20 мм. Его также можно установить на поверхность и работать с деревом, просверливая отверстие в нем до 30 мм, а в металле до 13 мм, заменяет шуруповерт. Весит инструмент 6,85 кг.

Достоинства

• Реверс;
• Прочный пластиковый корпус;
• Предохранительная муфта;
• Прорезиненная ручка;
• Электрорегулировка частоты вращения;
• Дополнительная рукрятка;
• Емкость аккумулятора 4 А*ч, а напряжением 18 В.

Недостатки

Нет пыльника для вертикальной работы.

Аккумуляторный перфоратор возможно использовать при ремонте как в помещении, так и за его пределами.

Ryobi R18SDS-0

Стильный и яркий прибор от надежного японского производителя имеет компактные размеры и применяется для разных типов поверхностей. Им удобно работать на улице при отсутствии другого прибора с длинным сетевым шнуром. Он легкий, весит всего 2,08 кг. Скорость вращения от 0 до 1300 уд/мин, а скорость ударов от 0 до 5000 в минуту. Сила удара 1,3 Дж, Ryobi R18SDS-0 предназначен для сверления, дробления и их комбинирования. Отсутствие сетевого кабеля позволяет использовать модель как шуруповерт. Производитель оснастил инструмент антивибрационной системой. Частота вращения регулируется электронной системой.

Достоинства

• Дизайн;
• Напряжение аккумулятора 18 Вт;
• Светодиодная подсветка;
• Наличие съемного аккумулятора.

Недостатки

Нет крюка для ремня.

Удобный, мощный, компактный прибор справляется со сверлением разным видов стен. Подсветка удобна в вечернее время. Цена Ryobi R18SDS-0 высокая, тем более что запасного аккумулятора в комплекте нет.

Интерскол ПА-10/14,4Р 1.3Ач

Модель от отечественного производителя 3 в 1 – дрель, перфоратор и шуруповерт в одном изделии. Прибор весит 1,4 кг, он удобно располагается в руке, снижая утомляемость кисти при длительной работе. Его используют для быстрого выполнения задач мастера-любители, а также профессионалы в условиях отсутствия электричества. Есть функция реверс, регулятор оборотов. Скорость бурения буром 8 мм в бетоне составляет 14 см/мин. На одной зарядке Интерскол ПА-10/14,4Р 1.3Ач способен проделать до 25 отверстий 8х50 в бетоне М300. Производитель дает гарантию 2 года на устройство.

Достоинства

• Дизайн;
• Прорезиненная ручка;
• Напряжение аккумулятора 14,4 В;
• Возможность изменения направления вращения инструмента;
• Предохранительная муфта;
• Часовое зарядное устройство.

Недостатки

Шумит.

Аккумулятор к перфоратору Интерскол ПА-10/14,4Р 1.3Ач заряжается быстро. Устройство хорошо справляется с задачей по сборке корпусной мебели и навешиванием шкафов с полками. Модель стоит около 6000 рублей, поэтому при желании можно купить более дешевый прибор.

Greenworks G24HD 0

Яркий стильный прибор от компании из США станет хорошим помощником во время стройки или ремонта дома. Корпус состоит из крепкого пластика, рукоятки с прорезиненным покрытием. Возможна работа в двух режимах – сверление и сверление с ударом по пластику, дереву, металлу, цементу. Сила удара 1,8 Дж. Функционирует устройство от аккумулятора, совместимом со всеми приборами линейки фирмы. Наибольший диаметр сверления дерева – 30 мм, стали – 13 мм. Фирма-производитель предлагает зеленую и желтую расцветку устройства, стильный дизайн. Greenworks G24HD 0 имеет защиту от перегрузок и перегрева, обеспечивающую безопасность мастеру при работе.

Достоинства

• Подсветка;
• Дизайн;
• Удобство;
• Гарантия 2 года.

Недостатки

Аккумулятор не входит в комплект.

Как отличить поддельные товары от оригинала?

Производители подделок изо всех сил стараются точно скопировать внешний вид оригинальных фирменных инструментов. Некоторых успехов им удалось добиться, но все же техника и условия производства не позволяют достичь абсолютной идентичности. Поэтому, проявив внимательность, зачастую вы сможете избежать покупки контрафактных инструментов.

Возьмем, к примеру, дрель Bosch.

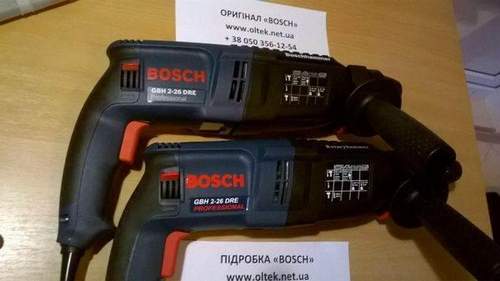

На оригинальной модели название фирмы нанесено объемными буквами, изготовители же подделки чаще всего делают надпись плоской или ограничиваются дешевенькой наклейкой.

Часто подделку можно отличить по качеству изготовления корпуса. Текстура на пластике может быть неоднородной, в местах соединения могут оставаться заусенцы и наплывы. Уважающий себя производитель такого не допустит. Иногда подпольные цеха даже не удосуживаются точно воспроизвести цвет корпуса оригинальной модели, но разницу сможет заметить пользователь, в коллекции которого уже есть инструменты той или иной фирмы.

На корпусе фирменного инструмента часто можно встретить резиновые вставки, резиной покрывают и рукояти дрелей, дисковых пил и пр. Вставки играют не только декоративную роль, основная их задача – снизить вибрацию и повысить комфортность работы с инструментом.

Подпольщики не так заботятся о потребителях, поэтому предпочитают заменять резиновые вставки пластиковыми, только другого цвета. Понятно, что удобнее инструмент благодаря им не станет.

Иногда подделка отличается от оригинала размерами и формой, но часто отличить контрафакт можно только разобрав инструмент.

Так, например, в подделке перфоратора Makita HR2450 расстояния между пластинами ротора «гуляют». Понятно, что о хорошей балансировке инструмента с таким якорем можно и не мечтать. Кроме того, обмотка проводов в некачественной копии настолько некондиционная, что трудно разобрать, каких она цветов. В оригинале все четко.

Кроме самого инструмента, нужно обращать внимание на коробку, качество пластиковых кейсов, комплектацию и наличие инструкции на русском языке

Если любой из этих элементов вызывает сомнение, от покупки лучше воздержаться.

Как разобрать пылесос

Если пылесос сломан, то для начала нужно понять, в чем проблема. Диагностика — то, с чего стоит начинать любой ремонт. Иногда, чтобы выяснить в чем именно кроется неисправность, нужно разобрать пылесос. Конечно, каждая модель устроена по-своему, но ниже описан алгоритм разборки, который справедлив почти для всех моделей:

1. Демонтаж уплотняющей решетки. Загляните под крышку отсека пылесборника — именно там находится эта решетка. Сама крышка зафиксирована несколькими винтами, которые без труда можно выкрутить простой отверткой с учетом сечения.
2. Удаление управляющего блока и крышки пылесборника. Сделать это можно без специальных приспособлений голыми руками, когда вы уберете уплотняющую решетку.
3. Снятие пылесборника. Фиксация этой части отличается у разных моделей — либо располагается в специальном пазу, откуда его можно просто достать, либо держится на небольших винтах.
4. Отсоединение пластикового основания. Эта операция необходима, если вы хотите разобрать двигатель. Для того чтобы корпус отсоединился — найдите тайный винт (очень популярный тип крепления в подобных приборах).
5. Обесточивание двигателя. Для этого нужно просто убрать провода, подающие напряжение. Как правило, они закреплены винтовыми зажимами.
6. Удаление прокладки. Она обычно находится на входе приемного шланга.

Как отремонтировать любой перфоратор Bosch своими руками, зная особенности конструкции

Посмотрите параметры и цены на Абиссинский колодец и Бурение глубокой скважины на песок.

Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26. Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.

В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.

Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.

Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.

Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch. Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.

Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.

Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.

Но есть узлы и делали, отличающиеся используемыми деталями.

Чтобы выполнить ремонт перфоратора Bosch 2-20, 2-24, 2-26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.

Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.

Устройство перфоратора Bosch

Перфораторы бывают двух типов:

• с горизонтальной установкой двигателя (ствол и якорь двигателя размещены параллельно);
• с вертикальной установкой двигателя (те же детали находятся под прямым углом).

Электрическая и механическая части – основные составляющие данного инструмента.

Электрическая часть состоит из:

• двигателя;
• управляющего устройства двигателя (иногда совмещённого с выключателем);
• включателя/выключателя;
• элементов, которые гасят помехи;
• сетевого шнура.

Состав механической части таков:

• редуктор, который крепится на вал мотора;
• ударный механизм;
• муфта сцепления.

К данному прибору могут прилагаться в комплекте разные дополнения в виде бура, коронок, пылесоса и других деталей.

Схема и конструкции перфоратора Bosch 2-20

Ремонт перфоратора Bosch 2-20 не возможет без знания конструкции чинимого инструмента.

Принцип действия перфоратора Bosch 2-20 основан на передаче вращательного момента от вала ротора поз.3 к валу ударного блока поз.22 через промежуточный вал поз.824, одновременно передавая продольный импульс на рабочий инструмент.

Ротор поз.3 передает вращательный момент на шестеренку косозубую промежуточного вала поз.824.

Косозубая шестерня закреплена на промежуточном валу и передает момент вращения на вал. На валу закреплен пьяный подшипник, получающий момент вращения через муфту сцепления. За счет своей конструкции пьяный подшипник передает поступательное движение на цилиндр ствола ударного механизма.

Конструкция промежуточного вала перфоратора Bosch 2-20

Промежуточный вал перфоратора Бош 2-20 состоит из узла подшипника качения (пьяный подшипник), муфты сцепления, большой косозубой шестерни, малой прямозубой цилиндрической шестерни.

Чаще всего поломки проявляются в износе шлицов муфты сцепления, что приводит к пропаданию вращения патрона перфоратора при наличии ударного импульса.

Исправляется заменой муфты сцепления или восстановлением зубьев деталей муфты.

Особенности конструкции перфоратора Bosch 2–24

Ремонт перфоратора Bosch 2–24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2–24 аналогичен принципу действия перфоратора Bosch 2–20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Схема перфоратора Bosch 2-24

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44. Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Промежуточный вал перфоратора Bosch 2-24 сборе

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из–за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Bosch.

Виды

Перфораторы от Bosch разделяются на типы:

Бытовые модели (движки 410-720 ватт). У таких агрегатов присутствует три стандартных режима, вес их невелик (не более шести килограммов).

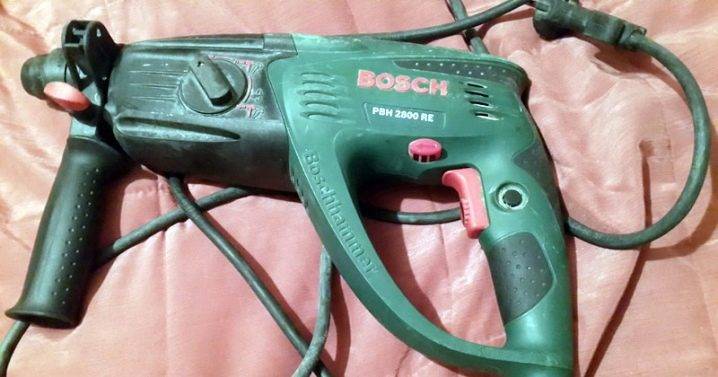

Буква «Р» определяет модель как агрегат для использования в бытовых условиях. Обычно такой инструмент маркируется зеленым колером. Недостатком таких машинок является не самое лучшее охлаждение и повышенная отдача.

Достоинств у таких моделей гораздо больше, чем недостатков, среди которых стоит упомянуть:

• средняя цена;
• небольшой вес;
• компактные размеры;
• хорошая производительность;
• надежность в работе.

Достоинства этой модели – это эффективное охлаждение агрегата, минимальная вибрация, надежность в работе. Если говорить о недостатках, то следует упомянуть о больших размерах таких аппаратов и высокой цене.

• Дрель-перфоратор. Имеет такие технические показатели:
  • мощность – до 1,6 кВт;
  • вращение – не более 3980 оборотов;
  • количество ударов – около 50 в минуту.

Как отличить оригинальный перфоратор Makita от подделки

1. На крышке кейса оригинала название бренда вылито, на застежках буквы вдавлены, с боковой стороны приклеена табличка с маркировкой и обозначением страны сборки.
2. Длина шнура перфоратора не менее трех метров. Есть запасной патрон, надпись на корпусе литая.
3. Буквы на наклейках четкие. Указываются все данные по модели, есть штрих-код товара.
4. В месте расположения редуктора выдавлен логотип Makita. Такие же надписи на дополнительной ручке.

Элементарные правила, как отличать перфоратор Макита от подделок, дают возможность делать качественные покупки. Если он не отвечает этим признакам, не стоит приобретать инструмент для профессиональной работы. Он годится лишь для редкого домашнего использования.

Интересно узнать: КАК РАБОТАТЬ ПЕРФОРАТОРОМ: 7 НЮАНСОВ, КОТОРЫЕ ВАЖНО ЗНАТЬ

Подводим итоги

Распространение поддельных электроинструментов Bosch не будет помехой для покупки оригинального устройства. Теперь вы знаете, как идентифицировать контрафакт. И что характерно для настоящих приборов.

В продаже можно встретить комплекты инструментов от Bosch. В одном кейса 2-3 прибора. Это фейк. Компания такого не практикует. Никогда и нигде. Наборами инструменты от Бош не продаются. Это нужно запомнить.

Чтобы не стать жертвой мошенников, старайтесь:

Запомните, что хороший перфоратор дешевым быть не может. У компании Bosch адекватная ценовая политика, а также цена оправдывает средства. Пытаться купить что-то еще дешевле не советую. Ничем хорошим не закончится.

Жду ответов.

Спасибо за внимание! До скорых встреч!

Подписывайтесь, комментируйте, а также задавайте вопросы и рассказывайте о нашем проекте своим друзьям!

Подводим итоги

Распространение поддельных электроинструментов Bosch не будет помехой для покупки оригинального устройства. Теперь вы знаете, как идентифицировать контрафакт. И что характерно для настоящих приборов.

В продаже можно встретить комплекты инструментов от Bosch. В одном кейса 2-3 прибора. Это фейк. Компания такого не практикует. Никогда и нигде. Наборами инструменты от Бош не продаются. Это нужно запомнить.

Чтобы не стать жертвой мошенников, старайтесь:

Запомните, что хороший перфоратор дешевым быть не может. У компании Bosch адекватная ценовая политика, а также цена оправдывает средства. Пытаться купить что-то еще дешевле не советую. Ничем хорошим не закончится.

Жду ответов.

Спасибо за внимание! До скорых встреч!

Подписывайтесь, комментируйте, а также задавайте вопросы и рассказывайте о нашем проекте своим друзьям!
