Особенности заточки пильных цепей

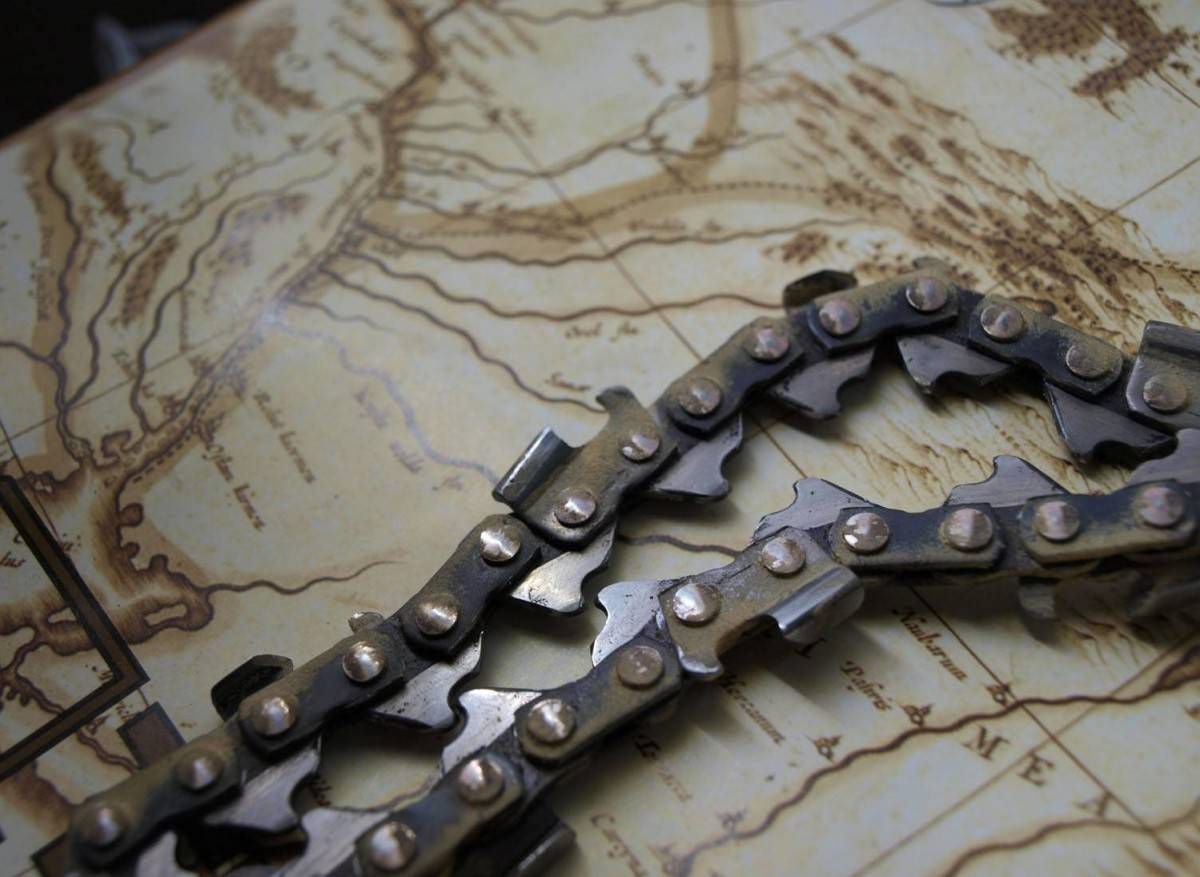

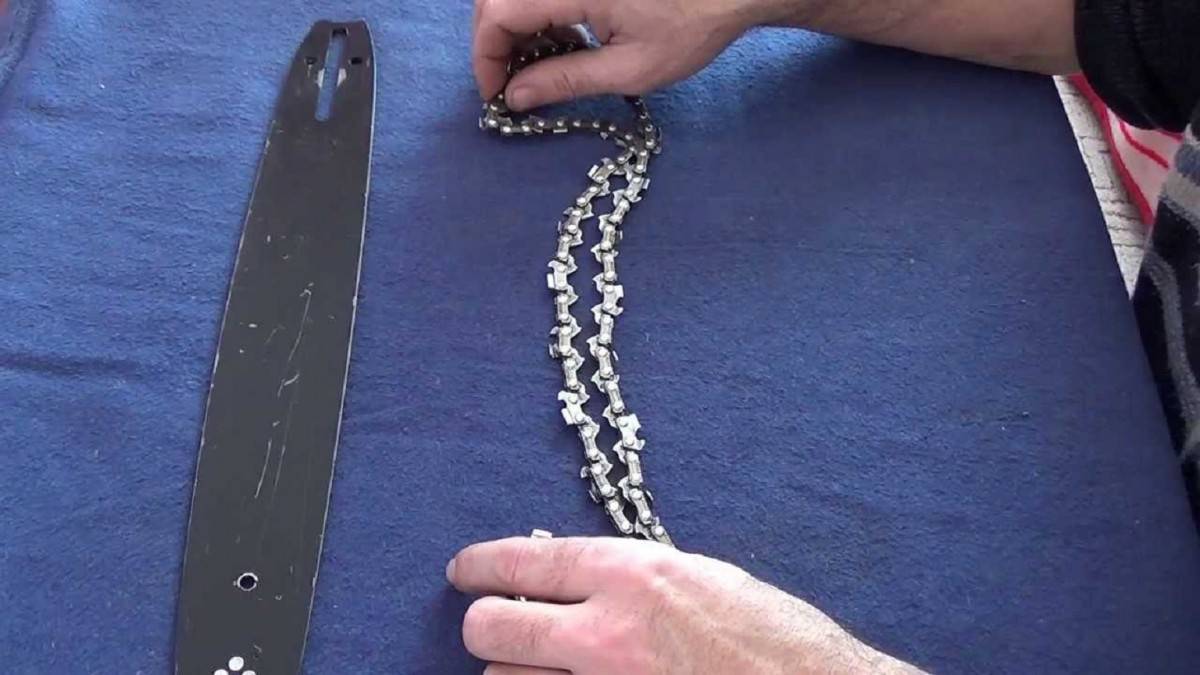

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

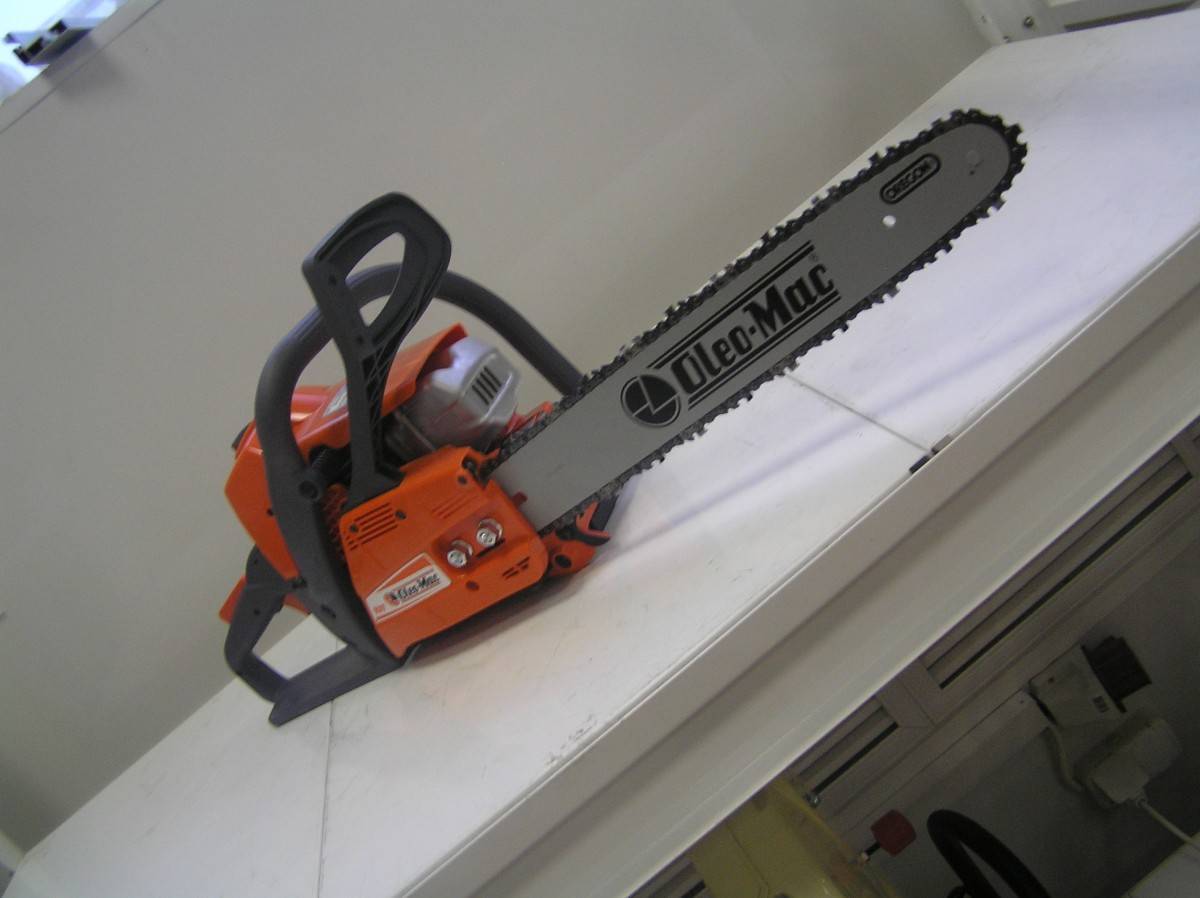

Бензопила ФОТО: spila.ru
Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.
Конфигурация зуба и угол заточки цепи бензопилы
Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.
Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru
Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.
Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.
Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.
В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.
Шаблоны и приспособления для заточки цепи бензопилы
Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.
Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.
Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru
Периодичность заточки цепей бензопилы
Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.
Как точить цепь на бензопиле своими руками
Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:
стружка становится мелкой;
требуется прилагать значительные усилия;
пилу заклинивает;
ощущается сильная вибрация;
время распила увеличивается.

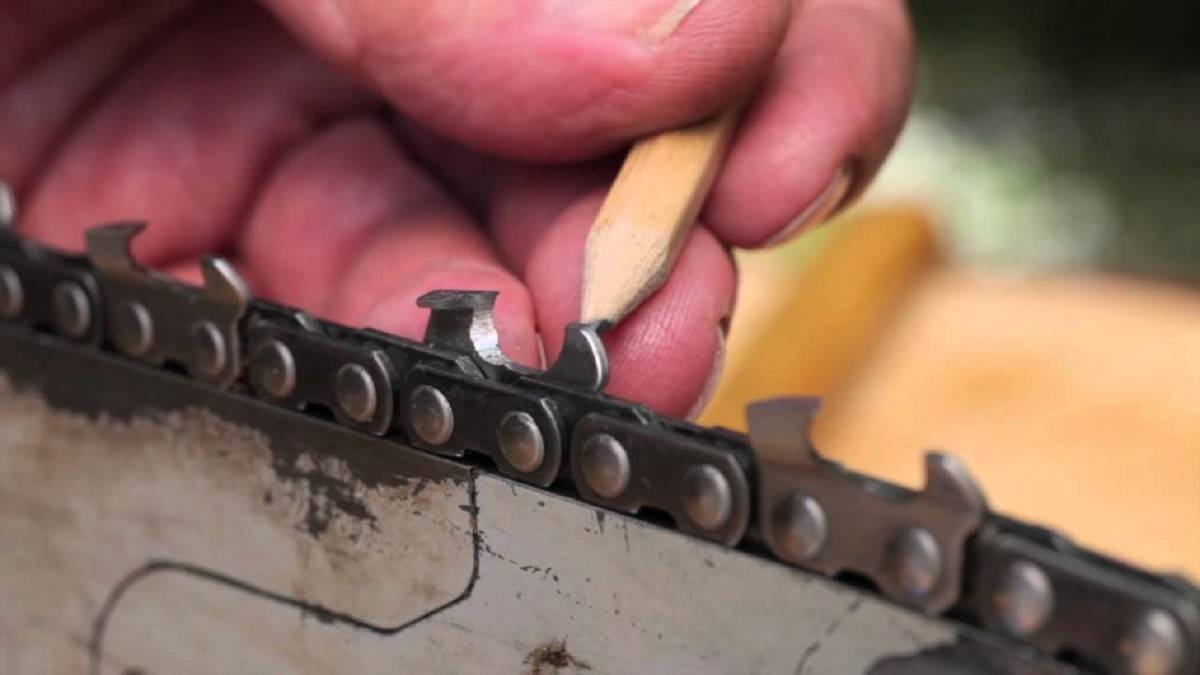

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.
Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.
Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.
Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.
Фото заточки цепи для бензопилы
https://youtube.com/watch?v=qdfDaHVFSiw
Также рекомендуем просмотреть:
- Как выбрать бензоножницы
- Обзор лучших бензорезов
- Лучшие бензиновые снегоуборщики
- Как выбрать хорошую бензиновую воздуходувку
- Как выбрать лучший мотобур
- Как выбрать надежную мотопомпу
- Шина для цепной бензопилы
- Как выбрать самоходную, бензиновую газонокосилку
- Как выбрать лучшую цепь для бензопилы
- Бензопила STIHL
- Как выбрать мотокультиватор
- Как выбрать бензокосу
- Как выбрать надежную бензопилу
- Рейтинг лучших бензиновых измельчителей
- Бензиновая виброплита
- Самые лучшие дизельные генераторы
- ТОП лучших цепных бензопил для дома
- Лучшие бензиновые триммеры
- Обзор лучших бензиновых генераторов
Помогите сайту, поделитесь в соцсетях 😉
Полезные советы
Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.
Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:
- Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
- Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
- Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
- Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
- Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.
Современные бензопилы используются в бытовых и в промышленных условиях
При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры
Как вы производите заточку цепки бензопилы: предпочитаете кустарные методы или доверяете это дело профессионалам?
Геометрия зуба цепи
В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.
У режущих зубьев есть два определяющих параметра:
- Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30 о ;
- Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5 о .
Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:
Как выполнить правку зуба бензопилы
Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:
Ручная заточка цепи бензопилы выполняется в следующей последовательности:
Читать также: Приспособления на токарный станок по металлу
- Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
- По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.
Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.
Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.
Кроме того, потребуется правильно подобрать диаметр напильника, который во многом зависит от параметров цепи.
Удержать угол заточки в оптимальном значении и снять качественно чистовую кромку зуба можно только выполняя заточку цепей.
Напильник для цепи
Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.
Параметры напильника для заточки цепи
Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.
| Шаг цепи (мм) | Толщина звена (мм) | Диаметр напильника (мм) | Угол заточки (градусы) | Градус наклона режущего зуба |
|---|---|---|---|---|
| 1/4″(6.35мм) | 1,1-1,3 | 4 | 30 | 0,65 мм |
| 3/8″ Picco/Micro (9.3 мм) | 1,1 | 4 | 30 | 0,65 мм |
| 3/8″ Picco/Micro (9.3 мм) | 1,3 | 4 | 30 | 0,65 мм |
| 3/8″ Picco/Micro (9.3 мм) | 1,3 (для продольного пиления) | 4 | 10 | 0,65 мм |
| 0.325″ (8,25 мм) | 1,3 | 4,8 | 30 | 0,65 мм |
| 0.325″ (8,25 мм) | 1,5 | 4,8 | 30 | 0,65 мм |
| 0.325″ (8,25 мм) | 1,6 | 4,8 | 30 | 0,65 мм |
| 0.325″ (8,25 мм) | 1,3-1,6 (для продольного пиления) | 4,8 | 10 | 0,75 мм |
| 3/8″ (9.3 мм) | 1,3 | 5,5 | 30 | 0,65 мм |
| 3/8″ (9.3 мм) | 1,5 | 5,5 | 30 | 0,65 мм |
| 3/8″ (9.3 мм) | 1,6 | 5,5 | 30 | 0,65 мм |
| 3/8″ (9.3 мм) | 1,3-1,6 (для продольного пиления) | 5,5 | 10 | 0,75 мм |
| 0.404″ (10,26 мм) | 1,6 | 5,5 | 30 | 0,75 мм |
| 0.404″ (10,26 мм) | 1,6 1,3-1,6 (для продольного пиления) | 5,5 | 10 | 0,75 мм |
Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.
Вспомогательные устройства для заточки цепи
Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.
Контрольный калибр
Данное приспособление позволяет:
- Контролировать расстояние до ограничителя глубины
- Проверять угол заточки режущих зубьев цепи
- Очищать канавку и измерять ее глубину
- Определять передний угол зуба
То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.
Зажимная державка
Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

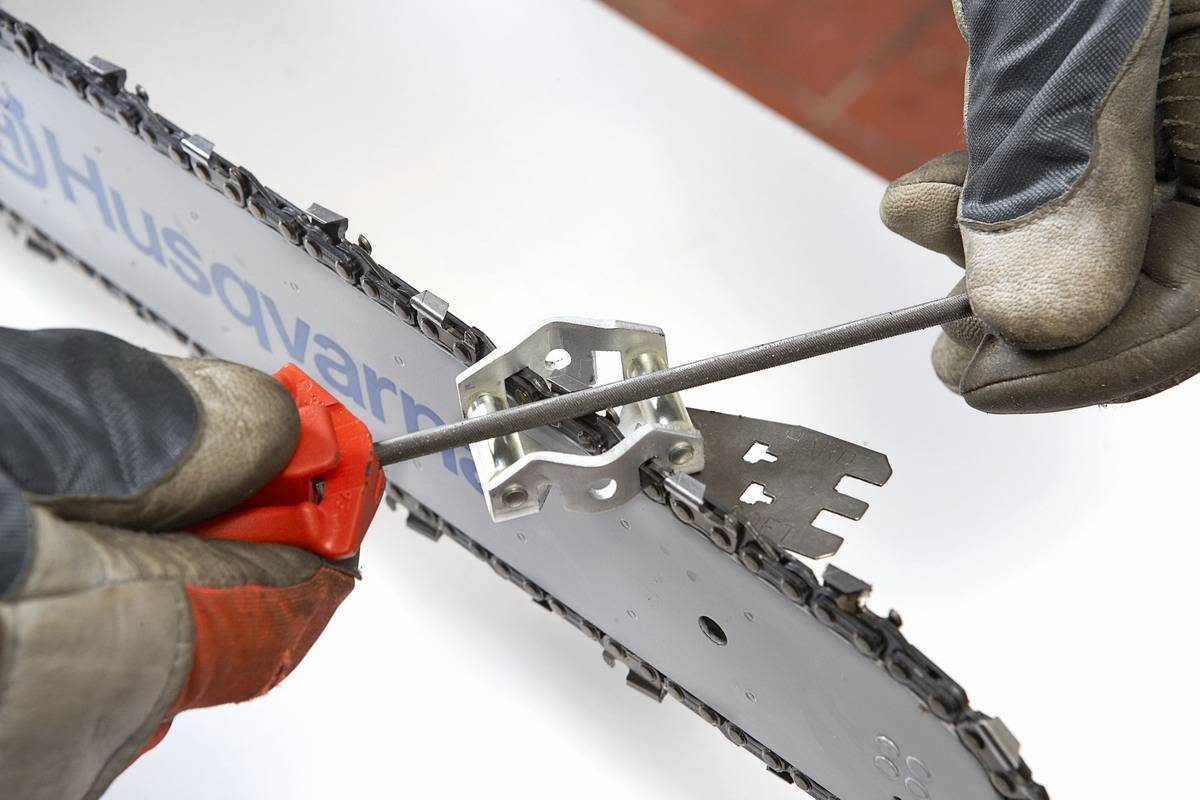

Комбинированный шаблон
В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.
Направляющая для державок
Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

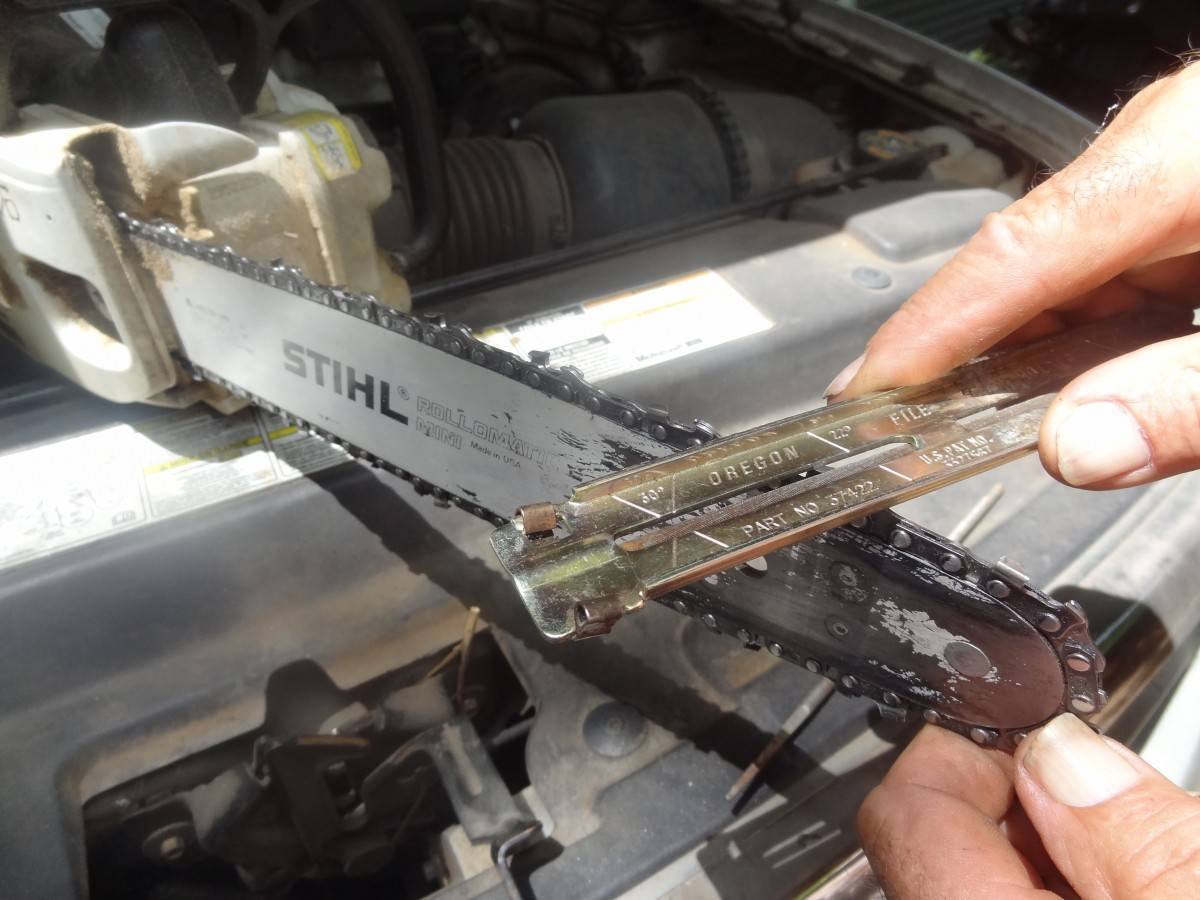

Шаблон для заточки
Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.
Зажимная державка 2 в 1
При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

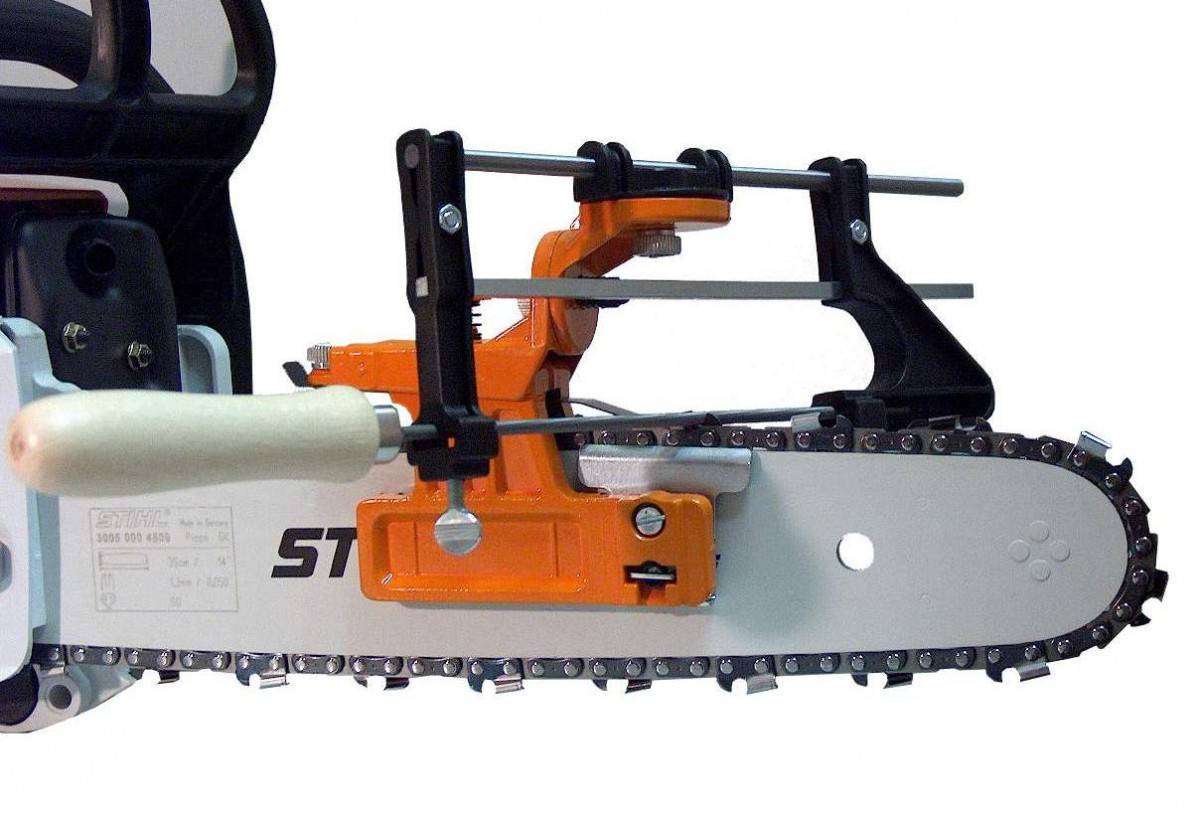

Заточное роликовое устройство Stihl FG4

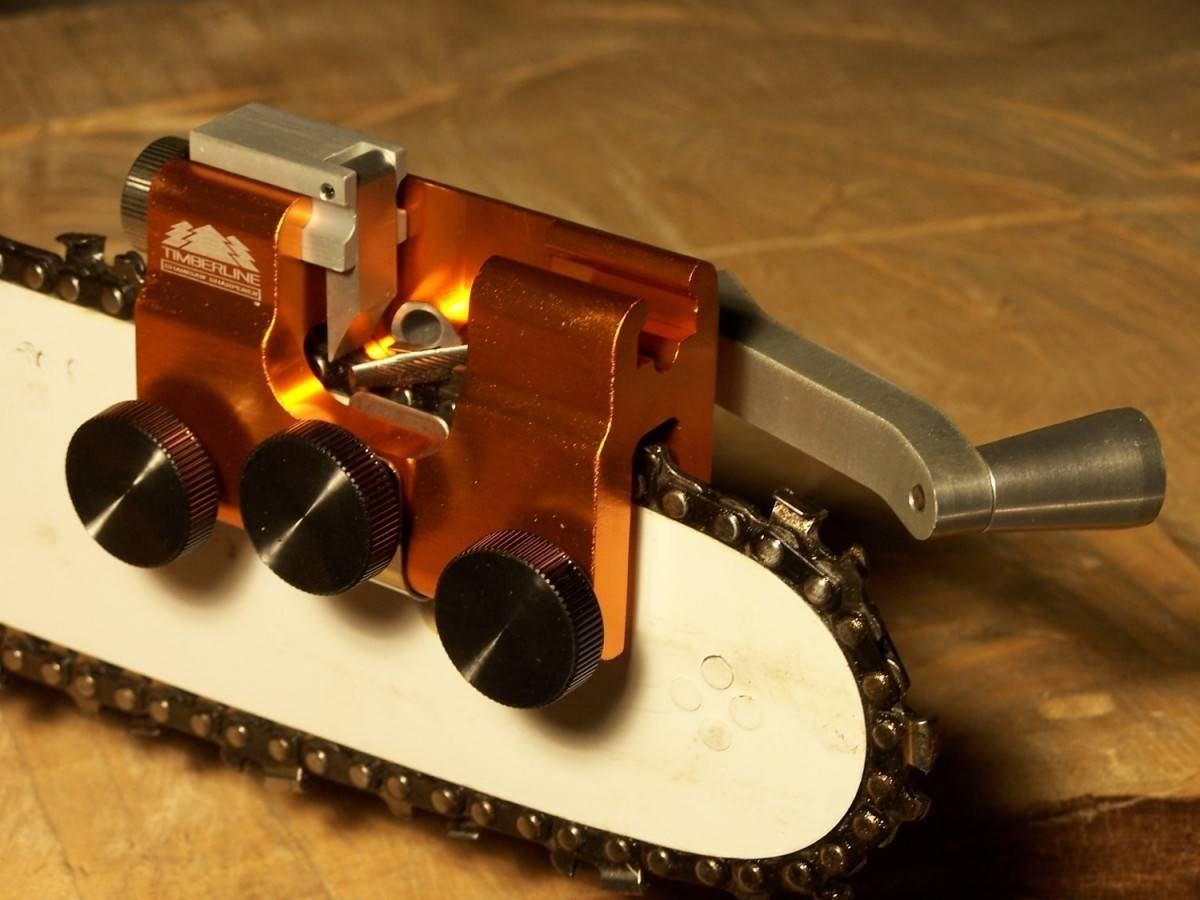

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.
Приспособление для заточки цепи Stihl FG 2
При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.
Наборы напильников
Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:
- Напильник(-и) круглый различного диаметра
- Напильник плоский
- Шаблоны
- Державки
- Контрольный калибр
Наборы Stihl
Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр
Почему происходит затупление инструмента
Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.
Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению
Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.
Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента
В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы
К признакам того, что пила потеряла остроту можно отнести следующие:
- Уменьшение размера стружки.
- Использование большего усилия при выполнении работы.
Мобильный станок
Все доступные для заточки бензопил станки могут быть классифицированы на два типа:
- стационарные;
- мобильные.
Если говорить о последних, то они отличаются небольшим весом, из-за чего во время выполнения заточки их можно одеть непосредственно на шину пилы. С помощью подобного оборудования можно обеспечить высокую точность направления заточного инструмента, исключить погрешности при выполнении заточки в ее углах.
Процесс заточки
Если вы выбрали ручной мобильный станок для возвращения бензопиле былой остроты, то вам следует знать, в каком порядке необходимо выполнять операции.
- Первое, что необходимо сделать — ослабить зажим цепи.
- Далее ее необходимо разместить таким образом, чтобы каждое звено было направлено в сторону заточного полотна.
- После этого необходимо выставить угол, под которым и будет выполняться заточка инструмента.
- Затем уже производится сама заточка зубьев бензопилы, где необходимо периодически менять направление, в котором будет перемещаться заточное полотно.
По своему исполнению подавляющее количество мобильных станков схожи с лучковой пилой за одним исключением: вместо полотна здесь используется круглый напильник. Если рассматривать положительные стороны подобного метода, то главным следует назвать то, что выправление цепи позволяет обеспечить правильное расположение всех режущих кромок в соответствии с одним общим для всей цепи размером.
Чаще всего для этого выбирается один конкретный зуб, под который и выполняется настройка ручного станка. Во время выполнения заточки эту операцию совершают несколькими движениями, переходя от одного зуба к другому. Действуя подобным образом, можно быть уверенным, что настройки останутся прежними, в результате этот бензопила будет иметь идеально заточенные зубья.
Важные нюансы
Чтобы создать подобный станок, с помощью которого можно будет затачивать бензопилы своими руками, необходимо иметь в наличии фрезерное и токарное оборудование, хотя и их наличие не является обязательным требованием. Здесь важнее всего обеспечить необходимую точность, а этого можно добиться, если использовать подходящие крепления и фиксаторы. Однако вначале стоит подумать над тем, будет ли это наиболее целесообразным вариантом, учитывая, что мобильный станок является очень доступным устройством, которое можно приобрести в любом магазине, где предлагаются различные инструменты.
Признаки затупившейся цепи и последствия дальнейшей эксплуатации
Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:
- бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
- во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
- стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
- цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.
Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.
Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:
- лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
- перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
- ускоренный износ шины и других частей бензопилы.
Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.
Причины затупления зубьев цепи инструмента
Существует множество причин, почему происходит притупление режущих элементов бензиновых и электрических пил. Главная из них заключается в естественном процессе. Пиление древесины, которая имеет более мягкую структуру, чем металл, все равно приводит к постепенному притуплению режущих кромок зубьев. Избежать этого попросту невозможно, но скорость снижения уровня заточки можно снизить, если использовать качественные цепи, выпущенные добросовестными производителями.
К другим причинам ускоренного притупления бензопильных цепей принадлежат следующие факторы:
неправильно выставленное натяжение цепи;
использование низкокачественного масла, которое не попадает в соединения между звеньями, и тем самым не осуществляет качественную смазку
Особенно категорически противопоказано использовать отработку в качестве смазки;
важно учитывать тип распиливаемой древесины, иначе цепь может очень быстро затупиться. Специально для работы с древесиной высокой твердости следует использовать цепи с победитовыми напайками на зубьях;
попадание под режущие части посторонних материалов, например, металл, камень, пластик, песок, стекло, земля
Незначительное попадание земли или песка на цепь инструмента ускоряет притупление кромок в 10 раз;
длительная эксплуатация инструмента без перерыва. В ходе пиления режущие части подвергаются такому негативному влиянию, как нагрев. Чем выше температура металла, тем быстрее происходит притупление зубьев, поэтому специалисты рекомендуют делать перерывы в работе инструментом (примерно через каждые 2 часа перерыв на 10-20 минут);
неправильный выбор цепи под технические параметры инструмента
Этому моменту также следует уделить особое внимание, иначе это приведет не только к быстрому притуплению звеньев инструмента, но и снижению ресурса двигателя.
Еще один немаловажный момент, которому неопытные пильщики не уделяют должного внимания: заточку цепи бензопилы следует выполнять только и исключительно после ее остывания.
Это интересно! Совет для начинающих пильщиков: перед тем, как работать бензопилой, рекомендуется дополнительно смазать цепь моторным маслом. Вы наверняка замечали, что новые изделия имеют некую смазку. В процессе смазка цепи осуществляется через специальный канал маслонасоса, но не будет лишним, если перед работой, вы дополнительно нанесете смазывающее вещество прямо из бутылки или со шприца.
Оптимальные способы заточки цепи бензопилы
Существует несколько способов заточки бензопил, каждый из которых имеет свои преимущества и особенности. Далее детально о каждом из них.
Заточка напильником
Заточка напильником – один из наиболее распространенных, простых и эффективных способов заточки пилы. Чаще всего в специализированных магазинах продаются готовые наборы (иногда вместе с пилой) для заточки электро- и бензопил. Простейший набор состоит из следующих элементов:
- напильника цилиндрической формы, установленного в державку;
- плоского напильника;
- крючка и шаблона для определения нужной глубины ограничителя.

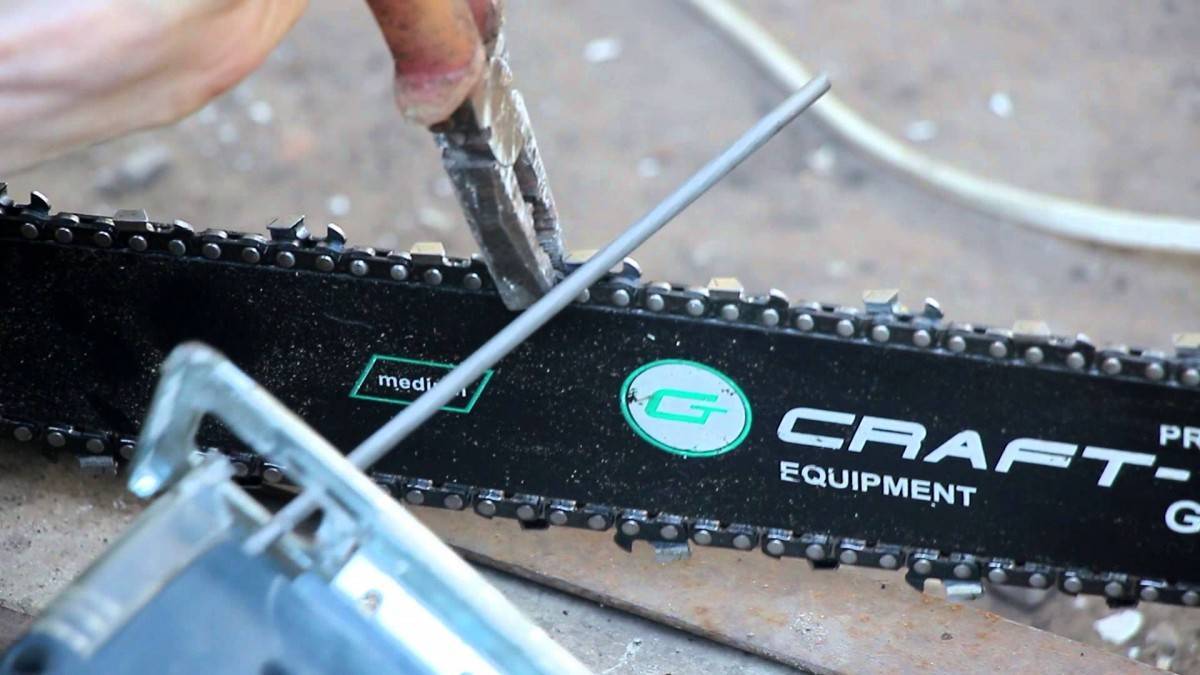

Заточка с помощью напильника
Действовать напильником для заточки зубьев цепи следует осторожно, плавно, без излишнего давления на инструмент. Перед началом работы желательно закрепить шину
После этого можно приступать к работе. Итак, устанавливаем державку на затачиваемый зуб, удерживаем ее в одном положении и слегка прижимаем напильник к затачиваемой кромке. После этого делаем несколько плавных движений от себя.
Повторяем процесс аналогичным образом со всеми остальными зубьями. При этом следует помнить о том, что все зубья должны быть заточены одинаково. Добиться этого можно, применяя для заточки каждого зуба одинаковую силу и осуществляя при этом равное количество движений.
Заточка болгаркой
Данный способ считается одним из самых простых и доступных, но с одной оговоркой: при наличии под рукой болгарки и умении ею пользоваться. В противном случае, процесс заточки может быть не таким уж и простым.
Заточку можно провести с помощью болгарки
Особенность данного метода заточки состоит в том, что цепь не нужно снимать с пилы во время заточки ее зубьев. Для заточки следует подготовить уже использованный ранее диск по металлу толщиной около 2,5 мм.
Болгарка должна быть выставлена на минимальные обороты, а сам процесс необходимо осуществлять, постепенно двигаясь по порядку от одного зуба к другому.
Заточка на станке
К сожалению, в некоторых случаях недостаточно ручного способа заточки зубьев. Это происходит в том случае, когда пила использовалась столь часто и без оглядки на последствия неаккуратного использования, что кромка лезвия превращается в нечто бесформенное. Именно для таких случаев оптимальным вариантом можно считать станок.
Для заточки зубьев цепи чаще всего используют один из следующих типов станков:
Ручной станок. Это скорее особое приспособление, нежели станок. Рабочая часть ручного станка схожа с лучковой пилой, правда, используется здесь напильник цилиндрической формы. Механизм такого станка довольно непрост, но при тщательной настройке способен совершить процесс заточки точнейшим образом.

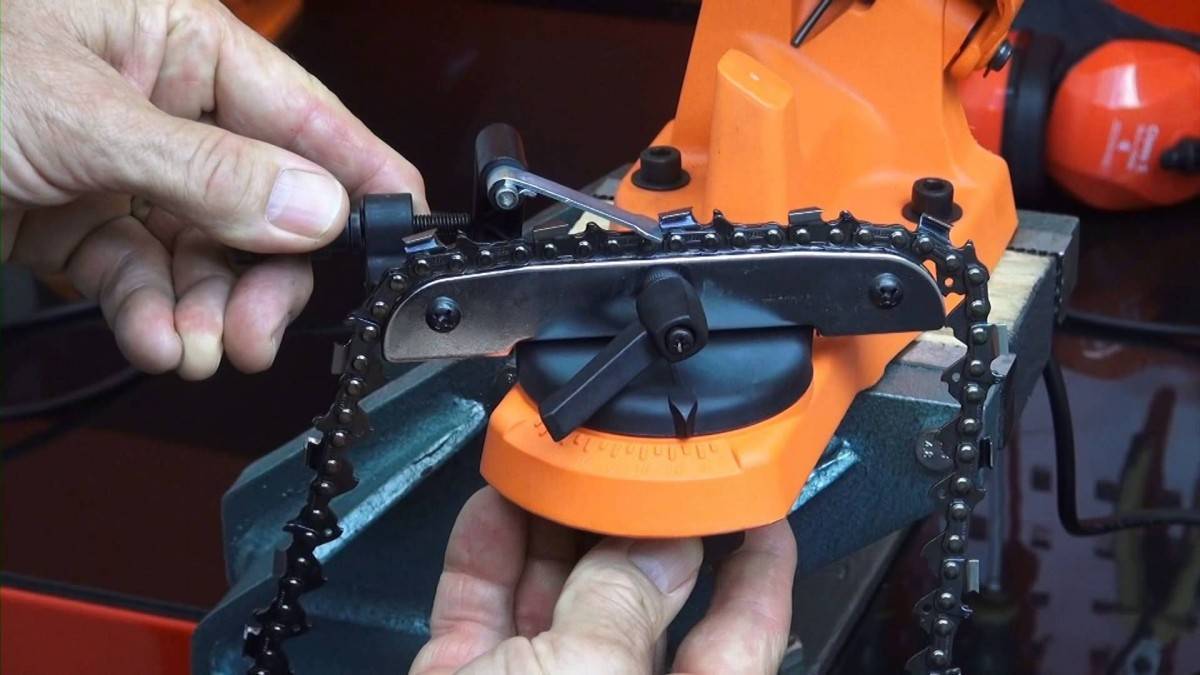

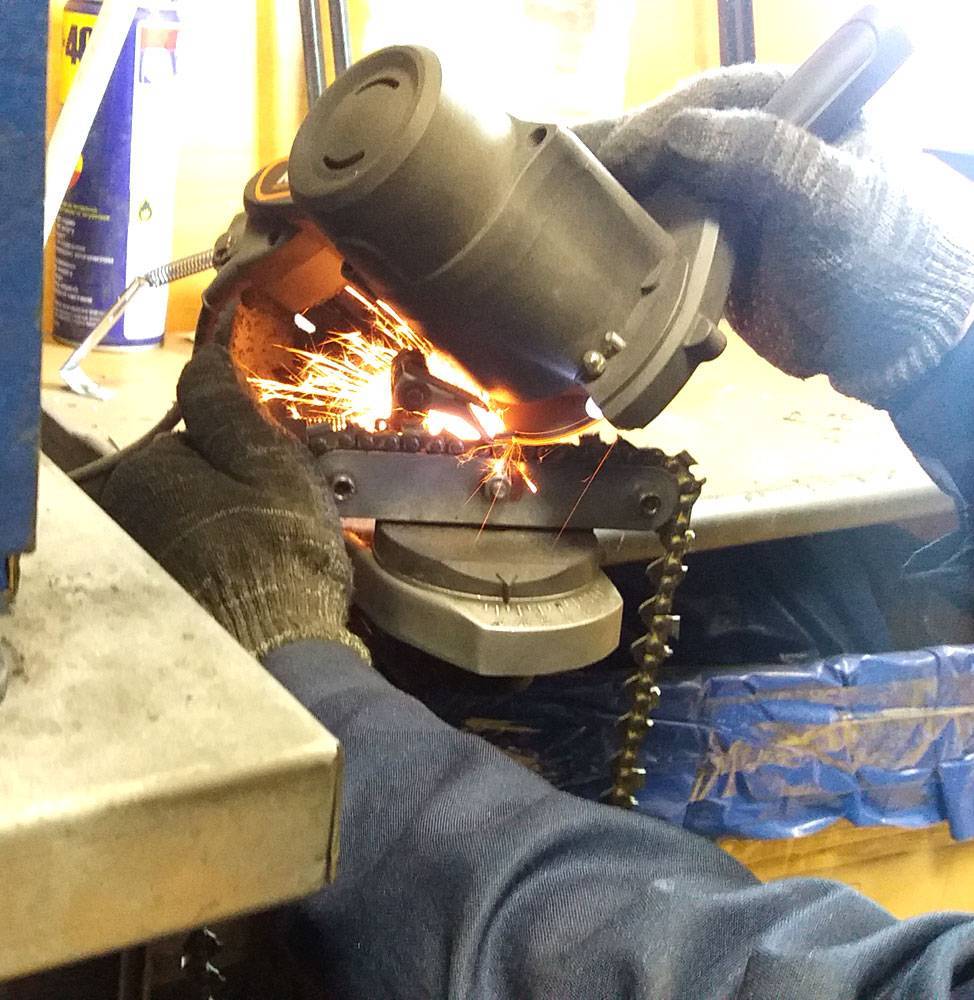

Станок для заточки пилы

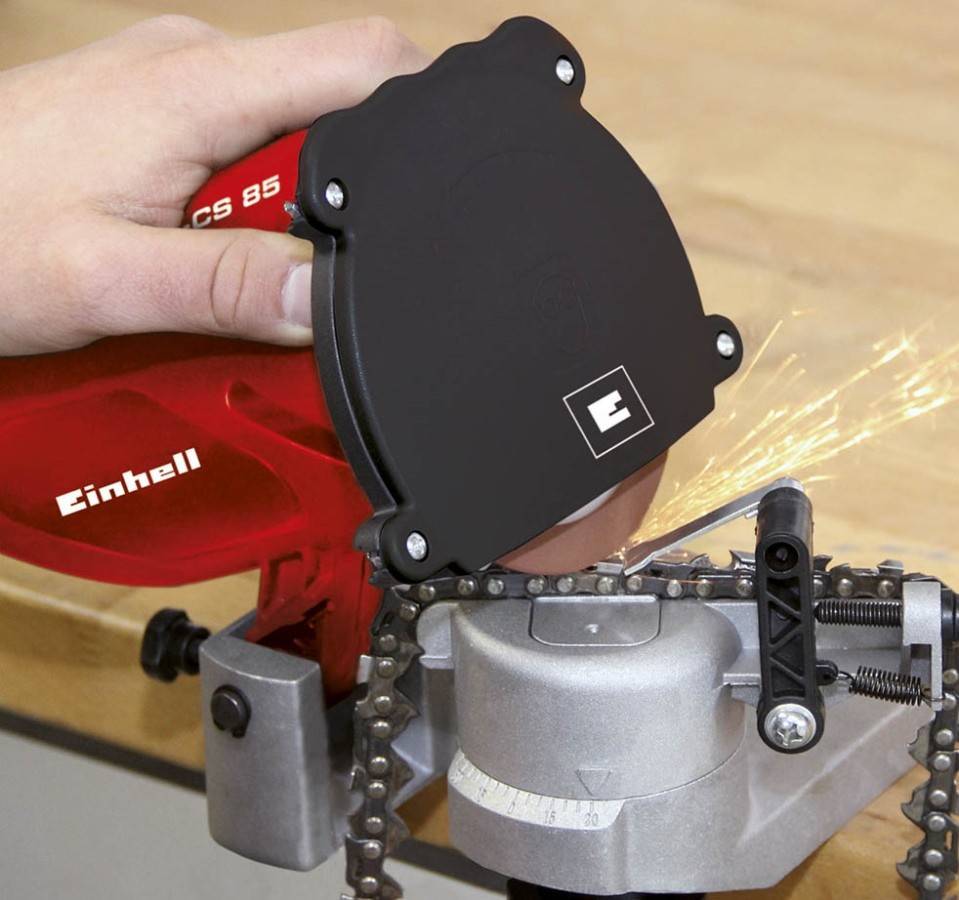

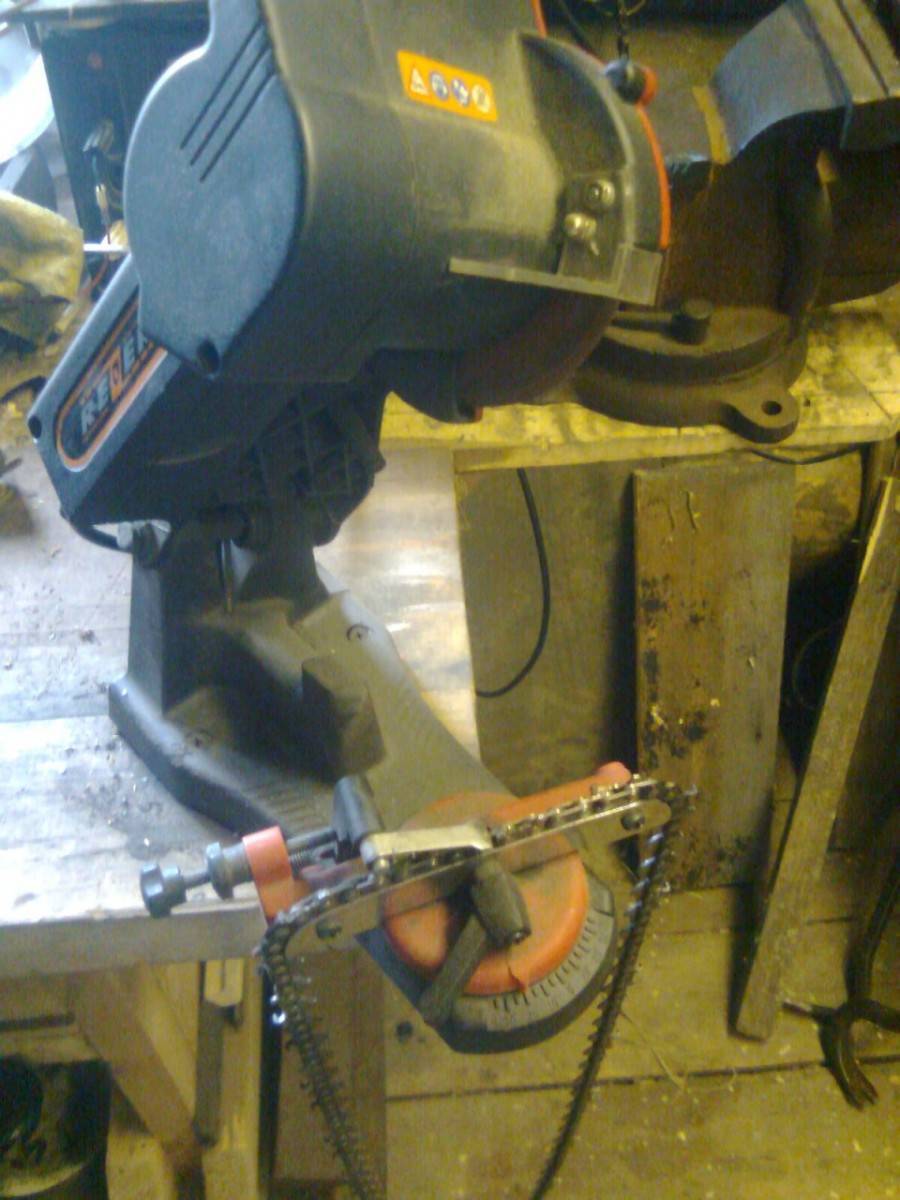

Электрический станок. Заточку осуществляет непосредственно абразивный диск, встроенный в станок. Автоматическая настройка позволяет задать оптимальные параметры быстро и наилучшим образом. Дополнительно к станку в некоторых случаях идет защитная маска, которая предотвратит попадание в глаза искр и стружки.
Вот и все, что необходимо знать, для того чтобы быстро и грамотно осуществить заточку цепи. Удачи!
Особенности заточки пильных цепей
Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.
Бензопила ФОТО: spila.ru
Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.
Конфигурация зуба и угол заточки цепи бензопилы
Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.
Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru
Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.
Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.
Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.
В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.
Шаблоны и приспособления для заточки цепи бензопилы
Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.
Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.
Шаблон конфигурации зуба пилы ФОТО: proinstrumentinfo.ru
Периодичность заточки цепей бензопилы
Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.
