Существует довольно много типов различных заготовок, некоторые имеют большой вес или диаметральный размер, у других преобладают линейные размеры. Для получения некоторых из них, имеющих большой диаметр и малую длину, проводится установка на токарно-карусельный станок для последующей обработки. Важным моментом назовем то, что универсальный токарно-карусельный станок сегодня встречается крайне редко по причине распространения лобовых токарных агрегатов. Все токарно-карусельные станки оснащаются паспортом, в котором указывается производителем наиболее важная информация.

Обзор видов

По своей спецификации заточные станки делятся на определенные категории.

Универсальные

Данные агрегаты применяются для заточки слесарного многолезвийного режущего инструментария. Они комплектуются обычным и специализированным вспомогательным оборудованием для установки, фиксации, обработки поверхностей разных типов режущего инструментария. Посредством этого оснащения можно производить заточку:

• метчиков;
• протяжек;
• зенкеров;
• головок зуборезных резцовых;
• разверток;
• долбяков и иного, имеющего массовое распространение режущего инструментария.

Узкоспециализированные

Эти машины служат для обработки сложных рабочих поверхностей, к примеру: поверхности червячных зуборезных фрез, сверл, циркулярных пил, иного специального инструментария. К описываемой группе принадлежат несколько видов заточных агрегатов.

• Для сверл. Посредством их можно производить операции как со сверлами любых видов, так и с пальчиковыми фрезами либо режущим инструментарием круглого типа. Агрегаты дают возможность точить инструментарий в масштабе диаметров от 2 до 18 мм. Они распространены в производствах, выпускающих продукцию мелкими сериями.
• Для резцов. Агрегаты дают возможность обрабатывать заменяемые либо несъемные твердосплавные пластины.
• Для фрез. Фрезы имеют самую разнообразную форму режущего сегмента. Для работы с ними практикуются абразивы из алмаза и эльбора, благодаря чему на них можно осуществлять заточку не только металлических, но и керамических фрез. В автоматическом агрегате встраивается инструмент для переноса контуров фрезы, что дает возможность осуществлять заточку фрез самой сложной конфигурации.
• Для ножей. Это имеющие узкую специализацию агрегаты, которые позволяют точить ножи для гильотин, дробильной, строгальной, лущильной оснастки с длиной рабочей части от 60 мм до 3 м. Функционируют они в режиме автоматического управления.
• Для циркулярных пил. Этот агрегат восстанавливает режущие функции пил либо фрез. Станки бывают нацелены на заточку по передней грани зубьев либо их боковых ребер.

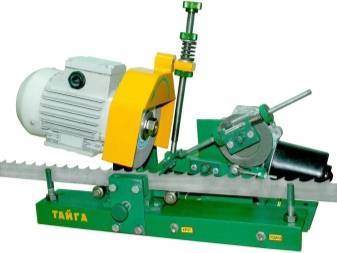

• Для ленточных полотен. Агрегаты нужны для заточки инструментария длиной не больше 5 м 20 см и шириной рабочей части 50 мм. В них используются абразивы из алмаза и эльбора и магнитный стружкоулавливатель.

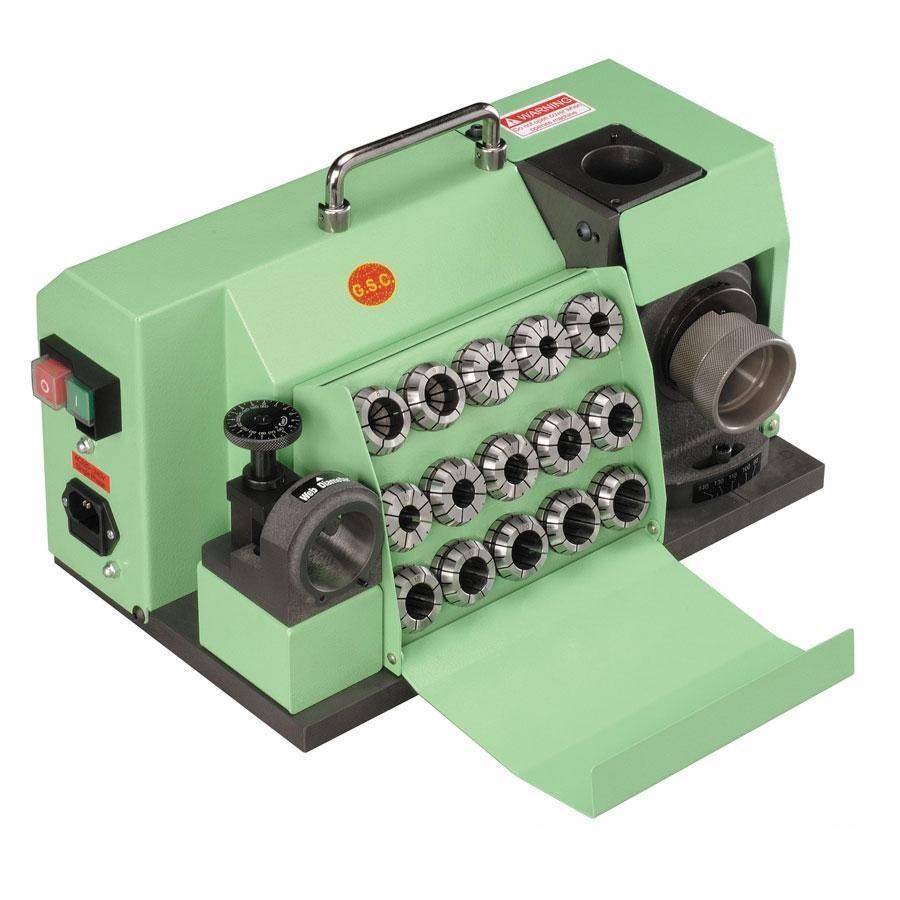

Заточной станок для сверл

Заточной станок для сверл (рис 2) относится к узкоспециализированному оборудованию, так как заточка сверл – единственная операция, которую он способен выполнять.

Рисунок 2. Заточной станок для сверл.

Рисунок 2. Заточной станок для сверл.

Заточной станок для сверл представляет собой приспособление закрытого типа, в котором рабочие операции производятся внутри корпуса. Связано это с тем, что данный типа металлорежущего станка работает исключительно по шаблону, и никаких вмешательств в геометрию соприкосновения сверла с рабочим органом не допускает.

Конструктивно состоит из корпуса с отверстиями для установки сверла. В корпусе находится электродвигатель и рабочий орган, который может быть как абразивного, так и алмазного исполнения. Имеется набор цанг, при помощи которых сверла подаются на точило под необходимым углом. Некоторые модификации заточных станков имеют всего одну регулируемую цангу, которая способна помещать сверла различных диаметров. В нижней части станка находится сборник для абразива и металлической стружки. Иногда заточной станок для сверл комплектуется приспособлением обработки задней режущей кромки сверла.

Классификация заточных станков для сверл

Оборудование для заточки сверлильного инструмента делится на универсальные и специальные заточные станки. Первые путем смены отдельных рабочих модулей могут быть использованы для заточки не только сверл, но и фрез, резцов, метчиков, зенкеров. Такие станки обычно используются в ремонтных цехах предприятий и при единичном и мелкосерийном производстве инструмента. Конструкция специальных станков позволяет производить на них заточку только сверлильного инструмента различных типов.

На промышленных предприятиях такое оборудование обычно представлено специализированными заточными и доводочными станками, автоматами и полуавтоматами, которые используют для средне- и крупносерийного производства.

Кроме того, существует множество специальных электрических станков для заточки сверл, разработанных специально для использования в бытовых условиях.

Как правило, они имеют пластиковую оснастку и корпус и не отличаются особой точностью (чего, впрочем, от них и не требуется).

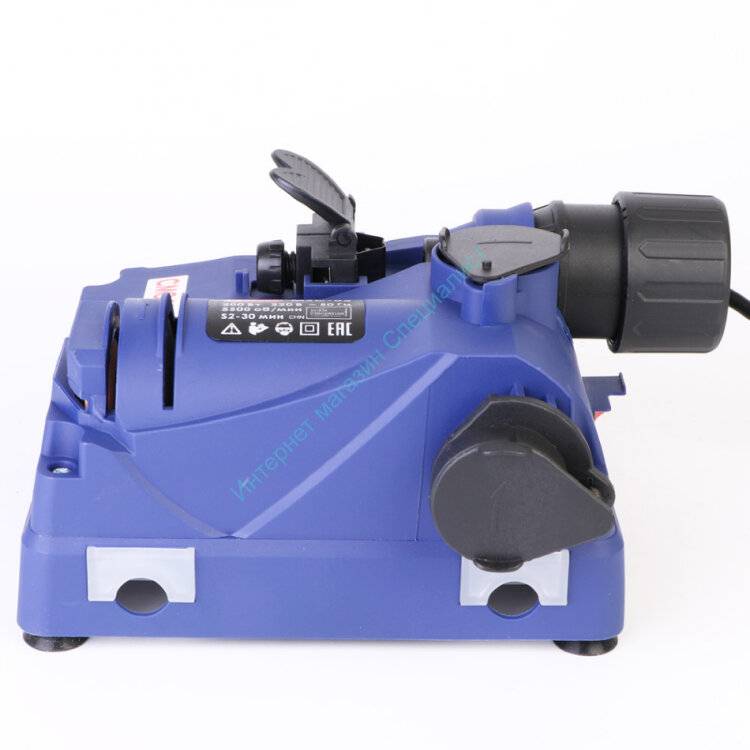

Бытовые станки для умеренного использования

Заточные станки, изображения которых приведены выше, могут стоить от десятков до сотни тысяч рублей. Такое оборудование целесообразно приобретать для работы с коммерческими заказами и при больших объемах заточных работ. Для домашней мастерской вполне подойдут простые бытовые станки и приспособления, которые можно приобрести в пределах 1500÷2500 рублей. Качество заточки у них подчас весьма посредственное, но тем не менее достаточное для того, чтобы без проблем просверлить десяток-другой отверстий в металле.

При отсутствии последнего можно приобрести одно из простых устройств с пластиковым кондуктором и профилированным абразивным камнем (см. фото ниже). На таких мини-станках можно производить заточку сверл только определенного диаметра, соответствующего одному из отверстий в крышке-кондукторе.

Главный угол в них всегда постоянный (примерно 118º), т. к. задается наклоном внутренней поверхности абразивного круга. Заточка каждой стороны производится кратковременным прижатием сверла к заточному камню, причем позиционировать сверло нужно на глаз по риске на корпусе.

ПОСМОТРЕТЬ Электрическая дрель точилка на AliExpress →

Промышленное заточное оборудование

На российском рынке промышленные заточные станки представлены как известными международными брендами, так и моделями российских производителей. Кроме этого, в продаже можно встретить продукцию из КНР под торговыми марками российских компаний, торгующих электроинструментом и промышленным оборудованием. В основном это точильно-шлифовальные станки, предназначенные для заточки сверл и концевых фрез с диаметрами до 30 мм и более.

Большинство из них имеет горизонтальную компоновку, хотя встречаются и вертикальные. В состав поставки обычно входит комплект высокоточных цанг для зажима инструмента, а точность позиционирования этого оборудования составляет 10÷20 мкм.

Поскольку при заточке не требуется больших режущих усилий, мощность приводов у таких установок небольшая — 250÷300 Вт. На фото ниже показан типичный заточной станок этой группы.

ПОСМОТРЕТЬ Станки для заточки сверл на AliExpress →

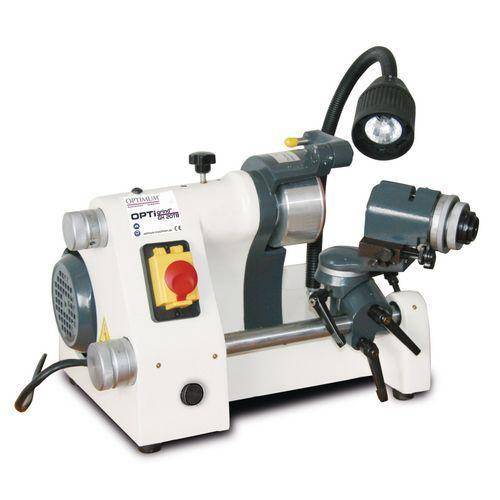

Особенности и преимущества универсальных заточных станков

В отличие от узкоспециализированных моделей устройств на агрегатах многофункционального назначения можно выполнять помимо заточки еще доводочные, шлифовальные работы, снятие с поверхностей ржавчины и заусенцев. Широкий ассортимент выпускаемого производителями разных стран оборудования различают по таким признакам:

• исполнению (настольные, напольные);
• классу (бытовые, профессиональные);
• напряжению питания(220, 380 В);
• мощности (200÷5000 Вт);
• способу точения (сухому, мокрому);
• скорости вращения (90÷6300 об./мин.);
• наличию опций (подсветки рабочего места, числового программного управления, механизма делительного, регулятора оборотов, оптического устройства, защитного экрана, подставки вращающейся конструкции, вентиляции и т. д.).

Работы на станках заточного типа осуществляют с помощью кругов шлифовальных, абразивных, алмазных, эльборовых, корундовых, лентами шлифовальными, а также дисковыми металлическими щетками (для черновой предварительной зачистки).

К преимуществам работы на универсальных моделях относят возможность выполнять разноплановые операции с высокой скоростью и точностью получения конечных показателей с минимальной затратой времени и с гарантией безопасности выполнения операций.

Критерии выбора оборудования

• времени работы в день;
• исполнения;
• способа точения;
• напряжения питания;
• мощности;
• скорости вращения двигателя;
• диапазона угла заточки;
• диапазона размера затачиваемого инструмента (диаметр, ширина, длина);
• наличия дополнительных функций;
• размеров.

Все эти данные можно почерпнуть из паспорта, который каждый производитель прикладывает к изделию. Большую роль при выборе модели играет компания-производитель. Многие покупатели интересуются этим вопросом. Стоит отметить, что качественные агрегаты бытовые и профессиональные выпускают и зарубежные, и отечественные производители. Просто стоит почитать отзывы в интернете – это поможет выбрать необходимую модель. Также поможет в выборе консультация специалиста, который в режиме онлайн на сайтах, где продаются станки, даст ее бесплатно.

Советы по эксплуатации

При выполнении работ прежде всего необходимо соблюдать следующие условия безопасности:

• круг для заточки режущих инструментов обязан пройти предварительную проверку вращением;
• сравнить, не станет ли превышать разрешенная скорость вращения диска обозначенную в маркировке величину;
• не пользоваться подручником вилочной формы – он не дает возможность выполнить настройку зазора по бокам диска;
• до начала работ надо выполнить балансировку абразивного диска.

А также необходимо помнить правила.

• При установке инструментария его надо основательно зафиксировать в тисках либо заточном устройстве. Если фреза будет плохо закреплена, то ее может вырвать, что грозит выходом из строя диска.
• При заточке запрещается наклоняться к инструментарию для контроля процесса.
• Определять качество заточки можно, отодвинув обрабатываемый инструмент от абразива на безопасную дистанцию.
• Если в ходе работы агрегат начнет вибрировать, его требуется немедленно отключить и обследовать подвижные соединения.

Обзор популярных моделей

Изделие многофункциональное напольного исполнения со ступенчатой регулировкой и подсветкой рабочей зоны используется для абразивной заточки, доводки режущего инструмента и шлифования плоских поверхностей. Мощность двухскоростного электродвигателя – 1,4 кВт. Обеспечивает работу с кругами Ø до 200 мм. Шпиндель имеет стандартную конструкцию, что позволяет быстро менять и зажимать круги любого типа. Изменение числа оборотов выполняется двумя способами: переключением скоростей и перестановкой ремня.

Основные узлы станка:

• станина чугунная;
• колонна;
• электродвигатель;
• редуктор планетарного типа;
• головка шлифовальная;
• механизм подъема головки;
• суппорт;
• система охлаждения;
• элементы управления.

Расширит его технологические возможности и сделает многофункциональным установка плиты синусной, приспособлений для шлифования, заточки по радиусу резцов и зенкеров лево- и праворежущих.

Применяемые абразивные камни

Выбирая шлифовально-заточной универсальный станок, предполагаются виды предстоящих работ. Помимо конструктивных отличий эксплуатационные качества оборудования зависят от сменного инструмента. Ассортимент точильных кругов насчитывает большое количество наименований. Разделены они по следующим категориям:

• диаметр круга;
• тип абразивного вещества;
• зернистость;
• форма круга;
• диаметр посадочного места на станке.

На домашних точилах применяются камни общего назначения из корундовых частиц. Они универсальны и с успехом используются для бытовых нужд. Настольный заточной станок комплектуется и может при нерегулярном применении служить годами. При выходе из строя следует снять его с вала и проверить внутренний диаметр перед покупкой нового или уточнить размер в инструкции

Важно знать и наружные габариты, чтобы избежать риска приобретения неподходящего для конкретной модели круга. Популярные стандартные диаметры посадочного места, которые может иметь универсальный станок для заточки инструмента:

• 10 мм — круг для заточки цепей, ножовочных полотен;
• 20 мм — круг старого стандарта, но до сих пор выпускается специально для заточных станков;
• 22 мм — стандарт широко использующийся в мире, в частности абразивные диски для «болгарки»;
• 32 мм — распространенный диаметр для шлифовально-заточного оборудования.

Встречаются и другие стандарты, но реже. Для промышленного оборудования предполагается больший ассортимент, поскольку там применяются специальные отраслевые стандарты и перечень выполняемых работ гораздо объемнее. Универсальные станки для заточки режущего инструмента часто комплектуются переходными кольцами для адаптации к нужному диаметру.

Для определенных работ важна зернистость абразива. Крупные частицы хорошо использовать для первичной обработки и быстрого снятия значительной толщины металла. Но такие круги не подойдут, если используется заточной универсальный станок для фрез сложной формы, для сверл мелкого диаметра и шлифовально-полировочных работ. Мелкое абразивные частицы работают медленнее, но чистота обработанной поверхности существенно лучше. Используются такие круги для выведения точной режущей кромки токарных резцов, фрез сложной конфигурации.

https://youtube.com/watch?v=2_WzGiauTN0

В технологических производственных линиях широко используется автоматизация. Активно внедряется электронное управление и контроль над выполнением операций и в оборудовании широкого профиля. Полупрофессиональные универсальные станки для заточки все чаще оборудуются подобными устройствами. Они широко применяются:

• в небольших производствах;
• в автосервисах;
• в ремесленном производстве;
• в домашних мастерских частных предпринимателей.

Уважающий себя мастер практически любой специальности имеет хотя бы простенький универсальный станок для выполнения элементарных операций. Те же, кто подходит к вопросу ведения домашнего хозяйства серьезнее старается приобрести производительное и удобное оборудование с хорошим функционалом, набором абразивных кругов и дополнительными приспособлениями для заточки режущего инструмента.

Универсально-заточной станок модели PP-800F

В отдельную категорию выделены абразивы повышенной прочности. Применяются они для шлифовки инструмента с твердосплавными элементами. Широко применяется заточной универсальный станок с алмазным или эльборовым кругом для восстановления режущих дисков в деревообрабатывающей промышленности, производстве металлорежущих инструментов, например, фрез, сверл, резцов.

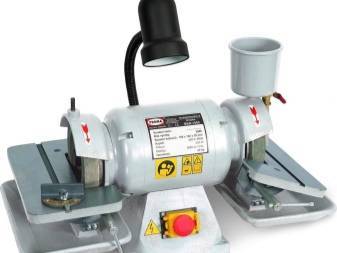

Универсальный заточной станок. Конструкция и основные элементы.

1. Шлифовальная головка. Это собственно и есть электродвигатель с двумя шлифовальными кругами.
2. Защитный экран. Необходим для защиты глаз при работе на универсальном заточном станке.
3. Поворотный столик. Применяется для опоры об него режущего инструмента в момент заточки. Кстати по правилам охраны труда расстояние между опорным поворотным столиком и шлифовальным кругом должно быть не более 3 мм. Это необходимо соблюдать для исключения затягивания режущего инструмента между шлифовальным кругом и поворотным столом, в следствии чего можно получить травму.
4. Станина. На ней собственно и крепятся основные элементы конструкции станка. Так же в ней собрана вся электроника
5. Пульт управления. Ну это в основном кнопки пуск и стоп.
6. Подручник. По смыслу тоже самое, что поворотный столик.

Ну еще тут сверху установлены две лампы местного освещения, эти лампы бывают различной конструкции и формы.

А на сегодня пожалуй все! С вами был Андрей! Читайте мои статьи. ПОКА!

Виды заточных станков

На рынке представлен широкий ассортимент изделий данного типа. Изготавливают станки и самостоятельно. Разделяют оборудование по конструктивным и эксплуатационным качествам, независимо от того, сделаны они своими руками или куплены в магазине. Универсальные заточные станки могут быть следующих видов:

• механические устройства применяются в быту и для финишной правки режущей кромки. К станкам причисляют условно, поскольку используется физическая сила человека;
• бытовые станки для заточки инструмента в домашних условиях. Имеют минимум функций и электродвигатель малой мощности;
• полупрофессиональное оборудование. Достаточный запас мощности для длительной работы при значительных физических нагрузках. Комплектуются дополнительными приспособлениями для целевой обработки ножовок, цепей для бензопил, сверл, дисковых пил, фрез;
• промышленные станки. Высокоточное оборудование, позволяющее делать заточку инструмента сложной конфигурации с заданными параметрами. На производстве широко применяются универсально-заточные станки с ЧПУ, повышающие производительность и качество выполняемых операций.

Промышленный универсальный заточной станок

Наиболее популярная модель для бытового использования — настольный заточной станок универсальный. Он дает возможность домашним мастерам поддерживать высокую работоспособность строительного инструмента, кухонной утвари, орудий для обработки земельного участка. Для промышленного использования выпускается более разнообразная продукция. Точность работ обусловлена габаритным корпусом, не реагирующим на вибрации, жесткостью конструкции, позволяющей обрабатывать режущую кромку с отклонением от номинала не более нескольких сотых долей миллиметра.

На таком оборудовании можно быстро поправить затупившийся нож, ножницы, топор. Работает устройство от сети 220 В, и имеет мощность не перегружающую коммуникационные кабели. Следует соблюдать правила техники безопасности при выполнении любой операции:

• перед включением проверить целостность кабеля, надежность фиксирующей шлифовально-абразивный камень гайки и прочность дополнительных приспособлений и опорного стола;
• работать в защитных очках и соответствующей одежде;
• не обрабатывать детали в безопорном положении на весу.

Предназначен универсальный заточной станок для заточки металлорежущего инструмента, и использовать его в других целях нельзя. Например, обрабатывать следующие материалы в домашних условиях настоятельно не рекомендуется:

• стекло, фарфор, камни;
• твердосплавные напайки;
• пластики, резину, каучук, полимеры.

Настольный универсальный заточной станок

Выше перечисленные материалы допускается обрабатывать, но конфигурация оборудования для этого нужна не штатная, а специальная. Делаются эти операции подготовленными специалистами, знающими специфические особенности шлифовки, умеющими подобрать нужный абразивный, либо иной круг. На производстве сложные поверхности из композитов, стекла, фарфора обрабатывают специально предназначенными инструментами. Часто для соблюдения условий шлифовки используется универсально-заточной станок с ЧПУ.

3В642 Расположение органов управления заточным станком

Расположение органов управления заточным станком 3В642

3В642 Перечень органов управления заточным станком

1. Маховик вертикальной подачи
2. Кнопка включения медленной вертикальной подачи
3. Крышка окна для доступа к электродвигателю шпинделя
4. Кнопка «Стоп» электродвигателя шпинделя
5. Рукоятка включения медленной вертикальной подачи
6. Кнопка «Пуск» электродвигателя шпинделя
7. Маховичок тонкой поперечной подачи
8. Винт закрепления стола от поворота
9. Винт поворота стола
10. Левый упор стола
11. Кран охлаждения
12. Зажимы кожухов шлифовального круга
13. Правый упор стола
14. Кнопка включения медленной продольной подачи стола вручную
15. Маховичок медленной продольной подачи стола вручную
16. Штепсельная розетка для подключения электродвигателя пылесоса
17. Крышка ниши бака охлаждения
18. Вводный выключатель (автомат)
19. Замок крышки электрошкафа
20. Кнопка «Общий стоп»
21. Маховики поперечной подачи
22. Рукоятка закрепления шлифовальной головки от вертикального перемещения
23. Рукоятка поворота шлифовальной головки
24. Гайка закрепления шлифовальной головки от поворота
25. Кнопка фиксации шпинделя от поворота
26. Выключатель освещения
27. Маховичок продольной подачи стола вручную
28. Гайки закрепления стола от поворота
29. Рычаг толчковой поперечной подачи
30. Сигнальная лампа
31. Реверс шпинделя
32. Выключатель охлаждения и пылесоса
33. Переключатель числа оборотов электродвигателя шпинделя
34. Штепсельная розетка для подключения электродвигателей приспособлений

Технологии заточки и дополнительные приспособления

Шлифовально-заточное оборудование выполняет значительный перечень операций, от приведения в надлежащее состояние предметов домашнего обихода, до обработки деталей космических кораблей. Дополнительные приспособления значительно расширяют приемы обработки и повышают качество выполняемой работы. Относят к ним следующие элементы конструкции станка;

• опорный стол или приставка. Самый простой и широко используемый способ удерживать обрабатываемую деталь в нужном положении. Из недостатков отмечается невозможность контролировать углы и размеры. Операция проводится исключительно под визуальным контролем;
• подручник. Эволюция развития опорного стола. Может иметь направляющие и пазы с определенным шагом или углом. Позволяет обрабатывать деталь с заданными параметрами;
• держатель. Приспособление может иметь подвижную часть, где прочно зафиксированная деталь движется по заданному направлению. Устройство, облегчающее процесс шлифовки и позволяющее достаточно точно контролировать некоторые размерные характеристики обрабатываемой заготовки;
• Копир. Механическое приспособление, позаимствованное у токарного станка. Применяется для обработки деталей сложной формы по заранее выставленному шаблону;
• ЧПУ. Процесс полностью автоматизирован. Деталь или абразивный круг движется строго по заданной траектории. Современные технологии позволяют программировать процессы на компьютерах общего пользования с помощью специальных программ и приложений.

Промышленный станок для заточки оборудован системой охлаждения. Это ускоряет проводимую операцию, не позволяя детали перегреваться. Жидкости, применяющиеся в оборудовании, обладают и смазывающим действием, отчего качество поверхности выше, чем при обработке сухим абразивом. В частности, станок для фрез промышленного назначения обязательно оборудуют подобным приспособлением. Режущая кромка должна отвечать строгим требованиям по точности формы и чистоте поверхности.

Важна геометрия и при заточке сверл. Добиться требуемых значений вручную практически невозможно. Проконтролировать углы и центровку визуально — недостижима задача. Широкой популярностью пользуются приспособления для заточки цепей бензопил. Стабильный спрос на устройства для восстановления ножовочных полотен. Все вышеперечисленные операции выполнить без дополнительных механизмов с необходимыми характеристиками и должного качества невозможно.
