Как отрегулировать зажигание на двухтактном двигателе триммера

Эксперимент с бензопилой Stihl, проведенный Ivo Páleník

Владелец эксплуатировал пилу в тяжелых условиях – при низких температурах, во время осадков, для работы с мокрым материалом. Наличие в обрабатываемом материале песка, мха резко ускоряло износ полотна и режущей цепи. В итоге упала компрессия двигателя, повысилась шумность, появился характерный металлический звук.

Вместо капитального ремонта Ivo Páleník прибегнул к двухэтапной обработке составом RVS-Master Chain Saw. Спустя 6 месяцев были отмечены следующие результаты:

  • Падение шумности подшипников и пилы.
  • Снижение дымности.
  • Полное устранение сильных вибраций.
  • Резко улучшилось натяжение цепи.

Установка магнето на двигателе

Двигатель будет развивать наибольшую мощность в том случае, если рабочая смесь воспламенится в его цилиндрах до прихода поршня в ВМТ при такте сжатия, т. е. если зажигание будет иметь опережение. Опережение зажигания необходимо для того, чтобы к моменту прихода поршня в ВМТ давление в цилиндре от сгоревших газов было близким к наибольшему. Опережение зажигания можно достигнуть установкой магнето на двигателе двумя способами.

Первый способ.

Установить ротор магнето в положение начала размыкания контактов, что соответствует моменту появления искры в свече, а поршень установить в цилиндре на такте сжатия, не доведя до ВМТ на требуемый угол опережения.

Второй способ.

Поршень установить точно в ВМТ при такте сжатия, а ротор магнето повернуть по ходу вращения от положения размыкания контактов на указанный угол. Используя один из этих способов, установку магнето на двигателях разных марок производят в следующем порядке.

Установка магнето на двигатель ПД-10М.

  1. Вращая в двигателе ПД-10 коленчатый вал за маховик, установить поршень в ВМТ, пользуясь стержнем, опущенным в свечное отверстие.
  2. Повернуть коленчатый вал в обратную сторону, установить поршень на 5,8 мм ниже ВМТ, что соответствует постоянному углу опережения зажигания в 27°.
  3. Установить ротор магнето в положение, соответствующее началу размыкания контактов прерывателя.
  4. Соединить магнето с приводом. Если при установке положение начала размыкания контактов нарушилось, то восстановить его можно поворотом корпуса магнето в пределах овальных отверстий на фланце, после чего затянуть гайки крепления магнето.

Установка магнето на двигатель Д-24.

  1. Установить магнето на нижний (неподвижный) болт. Навернуть, не затягивая, гайку верхнего болта.
  2. Проверить установку магнето, для чего:
    • установить поршень первого цилиндра в положение такта сжатия и проверить магнето на искрообразование;
  3. сняв крышку с лючка картера маховика, медленно вращать коленчатый вал до щелчка ускорителя магнето. В этот момент стрелка, прикрепленная к кожуху маховика, должна совпадать с меткой «зажиг» на нем. В противном случае надо повернуть корпус магнето вокруг нижнего болта. При повороте магнето на себя запаздывание зажигания при пуске будет уменьшаться, а при повороте от себя—увеличиваться.
  4. Закрепить магнето.

Установка магнето на двигатель Д-14.

А. Установка магнето М-10В.

  1. Установить в люке соединительного кожуха временную стрелку так, чтобы она совмещалась с меткой «О» на маховике при положении поршня в ВМТ, которое определяется с помощью установочного болта.
  2. Совместить метку на шестерне распределителя с риской на «глазке »-корпуса магнето. Поворачивая ротор магнето в сторону нормального вращения, переместить метку шестерни от риски «глазка» на 2—3 зубца.
  3. Не меняя положения ротора, установить магнето и закрепить его детали.
  4. Проверить правильность установки магнето. Для этого вывернуть свечу и соединить ее с магнето. При медленном вращении коленчатого вала между электродами свечи должна проскакивать искра, когда стрелка-указатель будет находиться между рисками на торце маховика, отмеченными цифрами 3 и 5.

Б. Установка магнето М-37.

  1. Установить поршень в ВМТ при такте сжатия.
  2. Повернуть ускоритель в сторону нормального вращения до щелчка.
  3. Ввести поводковые пальцы ускорителя в прорези фланца привода и закрепить магнето.
  4. Проверить установку зажигания так же, как при установке магнето М-10Б.

Источник

Алгоритм регулировки зажигания

Зажигание на триммере регулируется довольно просто.

  1. Снимите кожух с двигателя, открутив все удерживающие его болты. К примеру, на бензокосе Patriot (Патриот) PT 2540, чтобы снять кожух, потребуется открутить корпус воздушного фильтра, и плоской отверткой снять его с защелок. После этого пластиковый корпус легко снимется.
  • С помощью отвертки открутите 2 болта (полностью выкручивать не требуется), удерживающие магнето.
  • Поверните маховик таким образом, чтобы магниты оказались наверху.
  • Далее, чтобы правильно выставить наилучший зазор межу маховиком и катушкой, можно воспользоваться обычной визиткой или карманным календариком. Если ни того, ни другого у вас нет под рукой, то, чтобы настроить зажигание, можно воспользоваться листом бумаги А4, свернув его 2 раза (в итоге, у вас получится толщина в 4 листа). Данной толщины будет достаточно, чтобы получить оптимальный зазор и отрегулировать зажигание. Вставьте визитку либо бумагу между катушкой и магнитами.

  • Магнитное поле притянет катушку к маховику. Придерживая магнето пальцами в таком положении, закрутите удерживающие его болты.
  • Извлеките визитку. После этого зажигание на триммере будет отрегулировано.

Неисправности электродвигателей и способы их устранения

О том, что электродвигатель триммера вышел из строя свидетельствуют:

  • сильный перегрев;
  • работа рывками;
  • полная неработоспособность.

Чтобы своими руками реанимировать мотор электрической ручной косы, ее владелец должен обладать определенными знаниями в области электротехники, понимать устройство электродвигателя и иметь опыт устранения неисправностей, возникающих при эксплуатации сложных бытовых изделий.

Далее нужно убедиться, поступает ли напряжение

220В на контакты электродвигателя при нажатии на кнопку включения. Если напряжение есть, это свидетельствует о том, что вышел из строя именно мотор. В противном случае неисправна кнопка включения, которую лучше всего заменить.

Подшипники

Чаще всего электродвигатель теряет свою работоспособность из-за неисправности подшипников. В нормальном состоянии ротор должен свободно вращаться внутри статора. Однако отсутствие смазки в подшипниках, ее запустевание или попадание внутрь грязи может стать причиной затрудненного вращения ротора. В некоторых ситуациях он может даже заклинить. Кроме того, сильный шум при работе мотора может свидетельствовать о том, что подшипники разбиты и требуют замены.

Внешние повреждения

Перед тем, как приступить к ремонту, рекомендуется внимательно осмотреть электродвигатель на предмет повреждений. К ним относятся:

  • наличие загрязнений и посторонних предметов внутри мотора;
  • потемневшая краска внутри двигателя, что будет свидетельствовать о сильном его перегреве;
  • сколы и трещины на внешних поверхностях мотора;
  • сломанные конструктивные элементы.

Выявленные дефекты по возможности устраняют. После этого рекомендуется тщательно протереть смоченной спиртом тряпочкой пластины коллектора и щетки. Если графитовые щетки сильно изношены их меняют на новые. При наличии выбоин или выгоревших участков на пластинах коллектора, последний подвергают механической обработке с последующей полировкой.

Обмотки

Магнитопровод электродвигателя изготавливается из специальной высокопрочной стали, и его поломка может быть вызвана только запредельными нагрузками

Поэтому все внимание при ремонте электродвигателя уделяют целостности обмоток и их изоляции, а также надежному контакту между сопрягаемыми деталями. Невредимость обмоток проверяют следующим образом:

  • устанавливают переключатель рода работ мультиметра в режим измерения сопротивления (наименьший предел);
  • прикладывают щупы мультиметра к графитовым щеткам или непосредственно к их контактам.

В том случае, когда прибор показывает бесконечное сопротивление, рекомендуется, не отнимая щупов от контактов щеток, провернуть вал электродвигателя. Если при этом мультиметр покажет сопротивление в пределах от 10 до 40 Ом, то обмотка статора цела, а если меньше 5 Ом, то в ней имеется межвитковое замыкание, как правило, возникающее при сильном перегреве мотора.

Устройство карбюратора скутера 2т

Карбюратор который мы сегодня будем рассматривать устанавливается на большинство китайских двухтактных скутеров с цепной трансмиссией, которые в народе принято именовать как: «цепной китаец». Данный карбюратор имеет очень простое устройство, привод обогатителя здесь приводится механическим способом, то есть попросту в ручную, это конечно не совсем удобно, но с другой стороны и сложного ничего нет — нажал курок и заводи.

Откручиваем верхнею крышку заслонки и вынимаем все содержимое.

Игла в заслонке фиксируется специальной скобой, вынимаем скобу и достаем иглу.

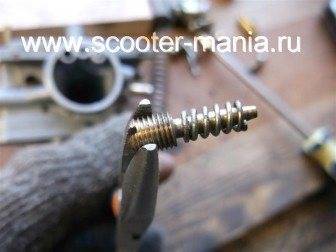

Как вам видно на фото, на игле есть регулировочные канавки передвигая по которым стопорную шайбу вы можете регулировать качество рабочей смеси в некоторых пределах. Для обогащения смеси иглу поднимаем, для обеднения смеси иглу опускаем. Как видите ничего сложного в этом нет.

Данной регулировкой к сожалению можно корректировать состав смеси только в определенном положении иглы в карбюраторе, так как главная дозирующая система включается в работу только после поднятия заслонки на 1/4 своего хода и выключается после подъема заслонки более чем на 3/4 своего хода. При полном поднятии дроссельной заслонки на качество приготовления смеси влияние оказывает только главный топливный жиклер и частично система холостого хода (на этой модели карбюратора).

В данной модели карбюратора установлен механический пусковой обогатитель, здесь он представлен в качестве отдельного модуля.

Пусковой обогатитель это по сути тот же самый карбюратор, который включается в момент холодного пуска двигателя когда нужна богатая смесь, включение — выключение обогатителя может быть ручное как на данном карбюраторе или полностью автоматическое как вот здесь.

Снимаем крышку обогатителя и вынимаем все элементы наружу.

Для обеспечения работы обогатителя в карбюраторе есть два канала и жиклер с топливной трубкой.

Жиклер пускового обогатителя.

Воздушный канал пускового обогатителя.

Эмульсионный канал пускового обогатителя.

Продолжаем дальнейшее изучение устройства карбюратора с поплавкового механизма.

Чтобы снять поплавковый механизм надо вынуть ось.

Если вас по каким либо причинам не устраивает работа карбюратора — попробуйте отрегулировать уровень топлива в поплавковой камере с помощью язычка который можно в разумных пределах немного подгибать.

Главная дозирующая система.

Главная дозирующая система обеспечивает работу двигателя в среднем диапазоне оборотов и состоит из распылителя (эмульсионной трубки), жиклера, иглы, также для обеспечения ее работы в карбюраторе есть специальный воздушный канал в который дополнительно интегрирован воздушный жиклер.

Чтобы извлечь распылитель надо открутить топливный жиклер и вынуть (осторожно) уплотнительное кольцо

Топливные жиклеры на китайских карбюраторах к сожалению не имеют маркировки что усложняет поиск их аналогов.

Уплотнительное кольцо находится внутри извлекать которое очень удобно большой швейной иглой.

После того как вы извлекли кольцо — можно вынуть распылитель для этого палочкой или карандашом со стороны заслонки просто выдавите его.

Воздушный канал главной дозирующей системы в который дополнительно интегрирован воздушный жиклер (к сожалению на фото жиклера не видно).

Система холостого хода.

Состоит из, распылителя, винта регулировки подачи воздуха в воздушный канал системы холостого хода, винта регулировки количества оборотов холостого хода, также для обеспечения работы системы холостого хода в карбюраторе есть два канала — воздушный и эмульсионный.

Винт регулировки подачи воздуха в канал системы холостого хода (винт качества).

Винт регулировки количества оборотов холостого хода.

Для сборки карбюратора производим те же самые действия только в обратном порядке

Админ

Алгоритм регулировки зажигания

Зажигание на триммере регулируется довольно просто.

  1. Снимите кожух с двигателя, открутив все удерживающие его болты. К примеру, на бензокосе Patriot (Патриот) PT 2540, чтобы снять кожух, потребуется открутить корпус воздушного фильтра, и плоской отверткой снять его с защелок. После этого пластиковый корпус легко снимется.

  2. С помощью отвертки открутите 2 болта (полностью выкручивать не требуется), удерживающие магнето.
  3. Поверните маховик таким образом, чтобы магниты оказались наверху.
  4. Далее, чтобы правильно выставить наилучший зазор межу маховиком и катушкой, можно воспользоваться обычной визиткой или карманным календариком. Если ни того, ни другого у вас нет под рукой, то, чтобы настроить зажигание, можно воспользоваться листом бумаги А4, свернув его 2 раза (в итоге, у вас получится толщина в 4 листа). Данной толщины будет достаточно, чтобы получить оптимальный зазор и отрегулировать зажигание. Вставьте визитку либо бумагу между катушкой и магнитами.
  5. Магнитное поле притянет катушку к маховику. Придерживая магнето пальцами в таком положении, закрутите удерживающие его болты.
  6. Извлеките визитку. После этого зажигание на триммере будет отрегулировано.

Неисправности ДВС и способы их устранения

Чаще всего ДВС триммера выходит из строя из-за:

  • поломки деталей цилиндро-поршневой группы (ЦПГ);
  • выхода из строя карбюратора;
  • неисправностей системы зажигания.

Поломка ДВС проявляется по-разному, например, появлением постороннего шума во время работы триммера, или невозможностью увеличения скорости до заявленного в технической документации значения.

Появление посторонних шумов при работе ДВС

Появившийся внезапно нехарактерный стук, напоминающий удары металла о металл, свидетельствует о том, что мотор перегрелся, или в него перестало подаваться топливо. Устранить дефект можно, если ненадолго выключить двигатель и проверить наличие горючего в баке. Если стук исходит из самого двигателя, то причина кроется в износе деталей цилиндро-поршневой группы или подшипников коленвала. В данном случае звук устраняется заменой изношенных деталей. Не исключено, что в этом случае может потребоваться и замена коленвала.

Отрегулировать момент зажигания.

Для этого присоединить контрольную лампочку 4 параллельно контактам. Включить зажигание. Ключом, надетым на головку болта 1, крепящего кулачок, повернуть коленчатый вал по ходу вращения так, чтобы поршень не доходил до ВМТ на величину опережения зажигания, указанную в инструкции. В этот момент должна загореться контрольная лампа, свидетельствующая о разрыве контактов, вызывающем искру на свече.

При отсутствии лампы искру можно наблюдать непосредственно на свече 5, прижав ее корпус к «массе» (головке цилиндра, цилиндру и т. п.), или по появлению зазора «b» 0,05 мм между контактами. Его измеряют щупом или при помощи папиросной бумаги (будучи зажатой между контактами, она освобождается при появлении зазора 0,05 мм).

Установить требуемый момент зажигания поворотом основания 3 прерывателя, ослабив винты 2 его крепления.

Конструкция бензотриммерного карбюратора и его назначение

Бензокосы оснащаются двигателями внутреннего сгорания двухтактного типа. Для подачи воздушно-топливной смеси в цилиндр двигателя, используется карбюратор. В конструкции бензиновых агрегатов — это ключевой элемент, без которого работа ДВС невозможна. Причем этот карбюратор отличается от автомобильного устройства не только размерами, но еще и принципом работы. В частности это отличие заключается в наличии мембраны, которая играет роль бензонасоса. Именно за счет наличия мембраны, рассматриваемые устройства в конструкции двухтактных двигателей внутреннего сгорания называются мембранными.

Конструктивно весь механизм представляет собой небольшого размера деталь, внутри которой находятся каналы, клапаны и мембраны. Корпус карбюратора изготавливается из алюминия, а внутреннее устройство представлено на фото ниже.

Перед тем, как будет выполнена регулировка карбюратора бензокосы своими руками, необходимо разобраться со всеми составными элементами рассматриваемого устройства. Карбюратор бензокосы и триммера состоит из следующих деталей:

  1. Диффузор или сопло Вентури — через это сопло происходит всасывание воздуха в систему
  2. Воздушная заслонка — открывает и закрывает подачу отфильтрованного воздуха
  3. Топливный канал максимальных оборотов
  4. Топливные каналы (жиклеры) холостого хода ХХ и средних оборотов
  5. Дроссельная заслонка — величина открытия регулируется нажатием на газ
  6. Штуцер импульсного канала — соединяется с внутренним каналом картера двигателя
  7. Впускной топливный канал (штуцер) (2) — обеспечивается подача топлива из бензобака
  8. Мембрана (4) — отвечает за всасывание топлива из бензобака
  9. Клапан всасывания топлива из бака (3)
  10. Клапан подачи топлива в канал карбюратора (5)
  11. Фильтрующий элемент (6) или фильтр тонкой очистки топлива
  12. Топливный канал (10)
  13. Игла игольчатого клапана (14) — отвечает за подачу топлива в камеру управляющей мембраны
  14. Камера — топливная смесь, которая подается через жиклеры и дроссельную заслонку в цилиндр
  15. Управляющая мембрана (18) — обеспечивается ручной подсос топлива праймером
  16. Рычаг, соединенный с мембраной (17)
  17. Винт регулировки холостого хода(15)
  18. Винт регулировки количества топлива, подающегося в диффузор (13)

Имея представление о том, как внутри устроен карбюратор, предстоит разобраться с принципом его работы. Подробное описание, как работает карбюратор на двухтактном двигателе внутреннего сгорания на примере бензопилы, описан в этом материале.

Как на скутере выставить зажигание — вечный вопрос и простой ответ

Эксплуатация скутера и получение удовольствия от владения им доставляют массу положительных эмоций владельцу. Вообще, скутер это по истине уникальный мотороллер, который является практически универсальным транспортом. Скутер отлично подходит как для езды по городу, так и для поездок за его пределы.

И все бы хорошо, но рано или поздно приходит момент, когда его приходиться ремонтировать и проводить обслуживание, чем мотоциклисты любят занимать гораздо меньше. Также, нередко приходиться регулировать и выставлять зажигание, чего правильно умеют делать немногие.

Именно о том, как на скутере выставить зажигание, и пойдет речь в сегодняшней статье.

Сбитое зажигание, как причина отказа двигателя

Прежде всего, хотелось бы рассказать о том, что может стать причиной отказа четырехтактного двигателя скутера, и стоит ли винить в этом ненастроенное зажигание.

Отвечая на этот вопрос, мы можем с уверенностью на сто процентов ответить, что неправильно настроенное или просто-напросто сбитое зажигание вполне может стать причиной отказа двигателя.

Однако винить во всем сбитую систему зажигания рано, пока вы не проверите основные детали, влияющие на работоспособность двигателя. Поговорим о них подробнее.

Второй, самой распространенной причиной, из-за которой двигатель отказывается запускаться, это неисправные свечи зажигания. Убедитесь, что используемые в скутере свечи зажигания не пробиты и имеют достаточно хорошую искру. Обычно помогает простая замена свечей.

Если же вы полностью убедились, что причин для того, чтобы двигатель не заводился больше нет, то можно копать глубже и искать проблему в неправильно настроенном зажигании. Давайте разбираться, как на скутере выставить зажигание.

Как на скутере выставить зажигание

О том, как выставить зажигание на 4т скутере спрашивают многие люди. На самом деле, данный процесс не так сложен, как кажется на первый взгляд, ведь все, что вам нужно это отвертка и метки.

Для того, чтобы отрегулировать зажигание на скутере необходимо задать правильно положение звезды ГРМ.

В нашей задаче нам будут помогать специальные метки, которые уже были выставлена производителем на заводе.

Именно эта метка и обозначает мертвую точку цилиндра (крайнее положение поршня в цилиндре, когда происходит его возвратно-поступательное движение).

Ориентируясь на эту метку вам необходимо выставить ротор таким образом, чтобы метка на роторе совпала с меткой «Т» на корпусе магнето. Для этого небольшими усилиями прокручивайте кик-стартер или двигайте ротор вручную.

Затем, понадобится еще одна, последняя метка, находящаяся на звезде ГРМ. Данная метка представляет собой три отверстия или точки, которые обозначены с внешней стороны звезды ГРМ.

После того, как вы отрегулируете зажигания, самое большое отверстие должны находиться вверху, а две другие точки находиться друг напротив друга в горизонтальном положении. Подробнее, о том, как выставить метку на скутере 4т, вы можете увидеть на видео ниже.

Зажигание на опережение

Некоторые мотоциклисты, которые разбираются в правильной настройке зажигания предпочитают настройку зажиганию на опережение. Если говорить об этом процессе проще, то при таком зажигании двигатель мотоцикла имеют чуть большую мощность и заводиться гораздо легче.

Все дело в том, что при зажигании, настроенном на опережение, свеча зажигания выдает искру чуть-чуть раньше, чем поршень в цилиндре доходит до верхней мертвой точки.

Таким образом, мы получаем небольшой прирост мощности и более простой запуск при плохих погодных условиях, например, во время холодов.

Отвечая на вопрос, как выставить зажигание на 4т скутере на опережение, мы можем сказать, что делается это не сложнее, чем обычная настройка.

Если вы уже ознакомлены с тем, как выставить метки на скутере 4т и как настроить само зажигание, то у вас не возникнет трудностей. Все, что вам нужно, это не полностью соединить метки на роторе и корпусе магнето.

Приблизительно полсантиметра хватит для того, чтобы получить зажигание на опережение.

Инструкция по установке магнето на мотороллер Муравей своими руками, видео

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Целесообразность переделки

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

  1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
  2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
  3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
  4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
  5. Еще один нюанс — стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

  1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
  2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
  3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
  4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
  5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
  6. Произведите монтаж магнето и соберите узел.
