Как отрезать круглую трубу под 90 градусов

Вырезание круглого отверстия в металле с помощью УШМ

Реально нередко требуется вырезать круг в металле, а из инструментов доступна только машина. Как распилить шифер выпускают волновой и болгаркой со времен ссср. Увы ее вполне хватает для этого. Алгоритм действий одновременно следующий.

Чертят круг циркулем по металла либо по предварительно сделанному бумажному (картонному) шаблону мелом как еще его называют маркером.
Держа болгарку под углом к поверхности листа, выполняют предварительный разметочный разрез металла по отмеченному контуру, производя короткие движения диском (пилят небольшими отрезками).
Затем, двигая насадкой таким же способом, углубляют прорезь до полного вырезания.

Резать нужно по внешнему контуру окружности, чтобы не уменьшить размеры круга. Если его диаметр небольшой, то пилят, касаясь металла диском по точкам (без продольного движения насадки). Круглое отверстие получится с косым срезом, дополнительно с некоторыми незначительными изъянами (они зависят от мастерства рабочего). После его, при желании, обрабатывают.

Процесс вырезание круглого отверстия в листовом металле при помощи специального приспособления показан в видео:

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка. Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов. Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

ВАЖНО ЗНАТЬ: Профильная квадратная труба

Обслуживание оборудования

Продолжительность срока эксплуатации оборудования зависит не только от неукоснительного соблюдения правил работы с ним, но и от правильного обслуживания и ухода. Соблюдая несложные операции можно намного облегчить свой труд и обезопасить свою деятельность:

Приступая к работе с оборудованием в первый раз, необходимо внимательно изучить инструкцию по эксплуатации. Помните, что незнание простых правил, может привести к повреждению заготовки или самого устройства, а также к получению травмы. Работа с инструментом, имеющим незначительные повреждения, может привести к его быстрейшему износу.
После покупки или длительного простоя оборудования необходимо внимательно осмотреть его на отсутствие внешних повреждений. Возможность правильного функционирования инструмента лучше проверить на тестовой заготовке.
Обязательно регулярно производить тщательную смазку всех движущихся частей инструмента, особенно режущего ролика и винта подачи. Эта операция не только продлит жизнь инструмента, но и позволит облегчить труд оператора.
Регулярная чистка всех элементов устройства по окончании работы должна производиться с применением специальной проволочной щёточки, покрытой чистящим средством.
Перед работой нужно проверять соединение всех частей оборудования и качественную заточку режущего инструмента.
Хранить оборудование необходимо в сухом и тёплом месте, желательно дома, так как попадание прямых солнечных лучей, перепады температуры и высокая влажность могут повредить составные части механизма.

Резка цилиндрической трубы под углом 45º

Часто приходится отрезать трубы под углом 45º, что для многих становится довольно серьёзной проблемой. Главная задача такого реза, чтобы после совмещения составляющих получился идеальный угол 90º. При помощи рулетки решить такую проблему достаточно сложно, но есть способ, который поразит некоторых начинающих мастеров своей простотой. Для его воплощения в жизнь понадобится обычный лист бумаги, формата А4. Его необходимо сложить по диагонали, точно совместив верхнюю и боковую грань. Лишнюю часть листа удаляем. Теперь нужно ещё раз сложить полученный треугольник так, чтобы линия сгиба проходила от его вершины к центру основания. Шаблон готов, можно приступать к разметке трубы.

При помощи обычного листа бумаги выполняется диагональная разметка трубы

Как пользоваться бумажным шаблоном для разметки распила под 45º

Получившийся сложенный вдвое треугольник делим на 2 части и, обернув вокруг трубы, фиксируем положение при помощи малярного скотча. При этом шаблоны должны располагаться так, чтобы один край основания совпал с другим. Теперь у нас есть 2 заготовки нужного диаметра. При помощи ножниц скругляем верхний угол обеих, подгоняя одну к другой. Остаётся лишь надеть шаблон на трубу и отметить место реза при помощи мела или простого карандаша.

Остаётся лишь аккуратно разрезать металл по отмеченной линии

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

Тонкостенные.
Большого диаметра.
Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

Водоснабжения.
Отопительных.
Канализационных.
Вентиляционных.

К такому инструменту относятся:

Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза.
Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш.
Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным.
Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником.
Угловая шлифмашина, УШМ

В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски.
Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать
Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы линия реза не ушла в сторону

Для промышленного использования

Такое оборудование применяют на производствах, там, где объемы работ велики либо приходится разрезать трубы большого диаметра. Для того чтобы отрезать ровно, используют:

Токарный станок. Пригоден для высокоточной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и прочих фасонных обработок. Позволяет токарный станок и нарезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
Ленточные машинки. Применяются для того, чтобы отрезать трубу большого диаметра без извлечения ее из траншеи или коллекторного пункта. Работают и на деформированных изделиях.
Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав производственной линии, применяется для высокопроизводительной нарезки проката на равные куски.
Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно прямо на месте монтажа. Снабжены многофункциональным зажимом, позволяющим надежно фиксировать изделия разных диаметров и ровно отрезать их, не повреждая краев. Поворотный рабочий стол позволяет резать ровно под произвольным углом. Наиболее продвинутые модели оснащены системой орбитальной сварки. Это позволяет не только отрезать, но и соединять отрезки.

ЧИТАТЬ ТАКЖЕ: Диаметр полипропиленовых труб таблица характеристики и применение

Станок для резки труб с ЧПУ

Как варить трубы под любым углом, а не только 45 и 90 градусов

Разметка труб для сварки под углом
Использование уголка для разметки трубы

Как варить трубы под разным углом в 45 и 90 градусов Сварка труб дело непростое, да ещё, если нужно сделать так, чтобы они не текли в процессе эксплуатации. Но даже если это и не нужно, то нередко возникают определенные сложности, если требуется вварить одну трубу в другую под некоторым углом.

Сделать это неподготовленному сварщику достаточно сложно. Для этого сначала нужно произвести разметку трубы, после чего ровно отрезать её болгаркой и вварить в другую трубу. Какие хитрости при этом существуют? Как быстро и правильно отрезать трубу под углом?

Разметка труб для сварки под углом

Очень часто осуществляя монтаж водопровода, требуется вварить трубу под определенным углом. При этом нужно подогнать трубу таким образом, чтобы она села максимально точно, что в большинстве случаев будет гарантировать отсутствие протечек.

Наиболее просто вварить трубу под 45 и 90 градусом, а разметить её для сварки можно при помощи обычного листа бумаги. Для этих целей потребуется квадратный лист бумаги, который нужно будет сложить по диагонали. Таким образом, можно получить простенький шаблон для разметки труб под углом.

Можно для разметки труб использовать и небольшую емкость с водой, однако этот способ подходит для разметки труб не слишком большого диаметра. Сделав на емкости требуемый угол и наклонив её, можно опускать трубу в воду. После этого потребуется достать трубу и аккуратно обвести полученную метку. Ну а о том, как варить швеллера, вы можете прочесть на сайте mmasvarka.ru.

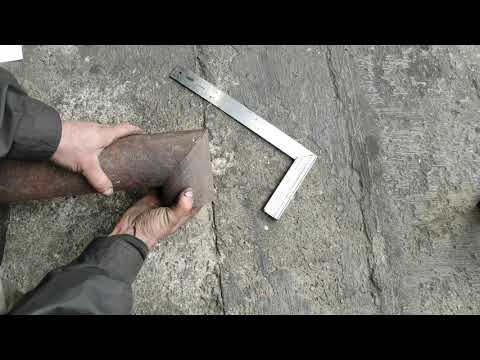

Использование уголка для разметки трубы

Не менее простым способом разметки труб под сварку от предыдущего, отличается и тот вариант, при использовании которого применяется небольшой металлический уголок. Он немного прихватывается сваркой в том месте, где нужно будет приварить трубу под углом, и уже затем по нему обводится мелом ввариваемая труба.

Отличный способ, который позволяет быстро разметить трубу под любым углом, связан и с использованием длинных шпажек с резинками. Можно взять и электроды для этих целей, однако они слишком большой длины, поэтому работать с ними будет не совсем удобно.

Для разметки труб, таким образом, необходимо приставить ввариваемую трубу к другой трубе, надеть на неё две резинки, а затем вставлять электроды, один к одному и очень плотно. Выставив трубу под нужным углом, необходимо вытягивать или убирать электроды, образуя тем самым требуемый угол, по которому нужно будет обрезать трубу.

Когда разметка будет в точности готова, достаточно будет взять карандаш или кусочек мела с острыми краями, и набросать черту на трубе по краям электрода. Обрезав трубу ровно по разметке, получится добиться правильного угла для сварки.

Существуют и другие способы разметки труб под углом для сварки, например, с использованием компьютерных программ. Однако, как правило, в рабочих условиях, далеко не до компьютера, а чаще всего, и вовсе, приходится изворачиваться всевозможными способами.

Технология резки

Обычно, объемы и сложность работ, грядущих домашнему мастеру, не просит внедрения высокопроизводительного и дорогостоящего оборудования производственного уровня. При изготовлении каркаса теплицы можно полностью обрезать трубы болгаркой либо классической ручной ножовкой.

Каждый вид разреза имеет свои аспекты, а некие требуют особенных ухищрений.

Бумажное лекало для трубы

Чтоб ровно отрезать под 45°, можно без помощи других сделать бумажное лекало. Для этого следует:

Измерить либо высчитать длину внешней окружности.
Из уголка листа бумаги для принтера формата А4 провести леску под углом 45°. Если нет транспортира, такую леску можно получить, сложив вкупе смежные с углом края листа.
На ней отложить длину окружности.
Это будет гипотенуза. Достроить к ней равнобедренный прямоугольный треугольник. Одна сторона будет краем бумаги, вторую следует опустить перпендикулярно второму краю из отложенной точки.
Вырезать получившийся треугольник — это и будет лекало для резки труб под углом 45°.

Его следует обернуть вокруг заготовки, совместив концы гипотенузы. По косильной лески катетов и пройдет отрез. леску необходимо подчеркнуть маркером либо картонным скотчем. Дальше по размеченной косильной лески можно будет ровно отрезать кусочек с требуемым скосом.

Метод подходит для труб поперечником до 63 мм.

Как равномерно разрезать профильную трубу поперек

Чаще всего домашние хозяйства используют прямоугольный или квадратный металлический профиль трубы с толщиной стенки не более 3 мм, и при сборке сварных каркасов необходима резка на отдельные сегменты.

Чтобы правильно отрезать трубу, дополнительные устройства используются для маркировки и маркировки косильной лески разреза, некоторые устройства выступают в качестве опорной поверхности для режущего диска.

Нюансы работы с прямоугольным сечением

Прямоугольные заготовки намного легче разрезать вдоль и поперек под любым углом, чем цилиндрические элементы, которые трудно удерживать неподвижными на плоской поверхности. Поперечные заготовки под любым углом не представляют особой сложности. леска желаемого угла рисуется на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных шаблонов, рассчитанных на компьютере, для соединения их граней под углом, отличным от Прямо).

Рис. 2 Типы методов перекрестной маркировки

Какой инструмент используется

Как уже упоминалось выше, основным инструментом для резки металлических деталей в повседневной жизни является угловая шлифовальная машина, если она недоступна, вы можете использовать ножовку или лобзик, которые также могут резать металлические материалы специальным лезвием с алмазным покрытием.

Электрокорундовые режущие диски, не предназначенные для операций шлифования, используются для резки с помощью шлифовального станка. В качестве вспомогательного инструмента пригодятся рулетка, металлическая линейка, различные виды зажимов, карандаши и маркеры для маркировки.

Бумажный шаблон для трубы

Использование листа бумаги. Это простой способ отметить прямоугольный или квадратный профиль для точной резки под углом 90 или 45 градусов к его оси.

Чтобы сделать отметку для поперечной резки под углом 90 градусов, возьмите лист бумаги и заверните в них трубу, пока края не будут точно выровнены, после чего они склеиваются. В этом методе леска разреза очень хорошо видна, в отличие от рисования карандашом или маркером по краю шаблона.

READ Как Распилить Брус Вдоль Бензопилой

После этого они обрезают профиль вдоль узорчатой кромки, попеременно со всех сторон, стараясь не допустить полного среза отделочных участков. Это может привести к удару диска от острых углов и его разрушению.

На боковых стенках прямоугольных или квадратных трубок может быть нанесен лист бумаги. Для этого лист бумаги складывают по диагонали, а полученный угол 45 градусов прикладывают к боковым стенкам и делают соответствующие отметки. Чтобы удерживать боковые косые черты на одном уровне, к поперечной косой косильной лески, расположенной под углом 90 градусов к оси, применяется острый угол, который ранее использовался описанным выше способом.

Рис. 3 Использование стального шаблона

Митровая коробка для резки труб

Резать профильную трубу очень удобно с помощью специального шаблона, который является аналогом коробчатой коробки для резки стройматериалов под разными углами.

Для этого металлический шаблон изготавливается из профильной трубы, вырезанной вдоль куска трубы сверху или иначе, может быть предназначен для получения прямой косильной лески или угла 45 градусов.

Чтобы разрезать металлический профиль, на него наносится шаблон, а пунктирная леска рисуется буквой, вдоль которой затем делается разрез. В других случаях рисунок удерживается, а леска удерживается шлифовальной машиной вдоль поверхности заготовки, пытаясь избежать сильного давления на боковую поверхность диска на прикрепленном металлическом шаблоне. Затем шаблон удаляется, и резка продолжается вдоль хорошо обозначенного углубления по краям заготовки.

Используя шаблон, вы можете получить очень прямую леску разреза, если вы не держите его за руку и закрепите на заготовке с помощью зажимов или крепежных болтов. Для самостоятельного изготовления крепежа в боковой поверхности U-образной пластины шаблона просверлено отверстие и в этот момент снаружи приварена соединительная гайка, которая ввинчивается в болт. Чтобы закрепить шаблон, прикрепите его к обрабатываемой детали и прикрутите болт, прижимая поверхность шаблона к заготовке, после того как шлифовальный станок с металлическим диском надрезает, слегка касаясь края направляющей.

Как отрезать круглую трубу для сварки под углом 45 градусов

Чтобы приварить одну круглую трубу к другой под углом 45 градусов, необходимо каждый раз подрезать ее для более плотного прилегания.

В данном обзоре автор показывает, как сделать простой шаблон, который позволит тратить меньше времени на подгонку круглых труб.

Первым делом необходимо сделать образец, с которого можно будет сделать шаблон.

Для этого автор отрезает трубу нужного диаметра под углом 45 градусов.

Рекомендуем также прочитать: как сделать мини станок для обрезки седловин на торцах труб.

После этого подгоняем заготовку, чтобы она максимально плотно прилегала к трубе.

Основные этапы работ

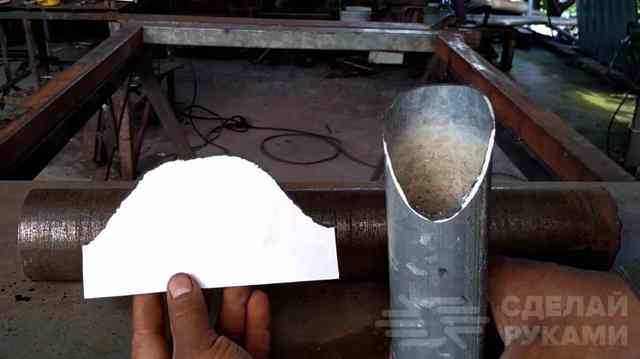

На следующем этапе отрезаем лист бумаги и оборачиваем его вокруг заготовки.

Плотно прижимаем и приглаживаем пальцами, чтобы «отпечаталось» место реза. Края листа заворачиваем внутрь трубы.

Затем снимаем лист бумаги с трубы, разворачиваем его и обводим получившийся контур карандашом. Вырезаем ножницами.

В результате получился многоразовый шаблон, по которому можно делать разметку на других заготовках.
как подогнать квадратные трубы для угловой сварки.
Таким же способом можно изготовить бумажный шаблон, чтобы резать круглые трубы для сварки под углом 90 градусов.

Подробнее о том, как сделать такие простые шаблоны и как ими пользоваться, смотрите в видеоролике ниже.

Оцените запись

Технология изготовления короба своими руками

Как сделать короб из гипсокартона для труб на кухне самостоятельно? Несмотря на то, что гипсокартон прост в обработке, необходимо все операции осуществлять внимательно и аккуратно, так как материал наряду с множеством положительных качеств обладает хрупкостью. Весь процесс монтажа происходит в несколько этапов.

Необходимые инструменты и материалы

Для установки короба понадобятся:

Гипсокартон влагостойкий.
Профиль стоечный и направляющий.
Крепления-крабы.
Шуруповерт.
Саморезы по металлу.
Шурупы по гипсокартону.
Болгарку с отрезными дисками для металла и гипсокартона.
Дюбеля 6×60.

Подготовка помещения

Суть подготовки заключается в обеспечении дальнейшего эффективного и длительного выполнения коробом своих функций, а также облегчении проведения работ.

Для этого необходимо:

расчистить пространство возле стояка, устранить все мешающие работе предметы;

очистить со стен старую шпаклевку;
проверить трубы на наличие повреждений;
обработать стены раствором, предотвращающим появление на них плесени и грибка.

После этого необходимо нанести на пол, стены и потолок разметку в соответствии с ранее составленным проектом. При этом обязательно следует пользоваться уровнем, что позволит избежать кривизны изделия.

Сборка каркаса

Изготовление короба начинается со сборки металлического каркаса, служащего основанием для дальнейшего крепления на него гипсокартона. Для этого металлический профиль нарезается на куски по ширине будущего короба и монтируется к стене с шагом в 30 см. При этом первый фрагмент крепится у столешницы напольного шкафа или стола, а последний – у нижней плоскости навесного.

Пошаговая инструкция монтажа каркаса:

в соответствии с разметочной линией крепится направляющий профиль;
перфоратором в стене и в профиле проделываются отверстие, в которое вставляется дюбель;
профиль прикручивается к стене. Вертикальные стойки необходимо закрепить к стенам и полу;
все элементы проверяются при помощи строительного уровня;
по такому же принципу крепится профиль с другой стороны.

Следующим шагом является соединение закрепленных профилей перемычками, которые устанавливаются с шагом в 50 см, что в результате придаст конструкции жесткости. При этом прятать газовые трубы следует элементами с недопущением их болтания, неплотного прилегания.

Обшивка гипсокартоном

После окончания монтажа металлического каркаса можно переходить к следующему, не менее важному и ответственному шагу – его обшивке гипсокартоном. Для этого следует:. Для этого следует:

Для этого следует:

нанести на листы в соответствии с ранее подобранными размерами разметку;
вырезать требуемые элементы при помощи строительного ножа;
полученные детали прикрутить к профилям саморезами. При этом необходимо стараться, чтобы они не выступали над поверхностью материала, а были слегка утоплены.

Кроме того, зашивать короб гипсокартоном следует таким образом, чтобы щель между деталями была как можно меньшей. Конструкция требует финальной отделки, что облегчит дальнейшее оформление в соответствии со стилем кухни.

Для этого требуется проведение следующих операций:

на стыки укладывается серпянка (специальная самоклеящаяся лента);
поверх нее наносится шпаклевка, причем заделать необходимо также все места вкручивания саморезов;
после ее высыхания все оставшиеся шероховатости затираются наждачной бумагой;
поверхность короба покрывается грунтовкой, причем лучше всего применять материал глубокого проникновения. После высыхания конструкция обрабатывается антисептиком, препятствующим появлению грибка и плесени;
тонким слоем наносится финишная шпаклевка.

Тщательное выполнение этих шагов позволит в результате получить идеально ровную поверхность короба.

Отделка конструкции

В заключение остается оформить закрывающий короб в соответствии с кухонным интерьером. Характеристики гипсокартона дают возможность отделки его практически любым видом материала:

плитка . Прекрасный вариант для кухни, особенно при близком расположении стояка к мойке или плите. Подобное решение будет выглядеть на кухне лучше всего;
окрашивание водостойкой краской . Также довольно популярный вариант, так как умелая покраска позволяет эффектно выделить короб либо же обеспечить его незаметность;
водоотталкивающие обои . Менее распространены, однако также применяются для сокрытия конструкции;
имитация камня . Стильное и привлекательное решение, но оно подходит далеко не под каждый интерьер.
