Установка навесного вспашного приспособления
Нет ничего сложного в установке. Для этого вам понадобится:
закрепить плуг на устройство для сцепки, не перетягивая гайки. Это делается для того, что б в дальнейшем можно было регулировать параметры плуга;
сцепку следует зафиксировать вместе с плугом к серьге двумя крепящими штырями.
На этом установка заканчивается и следует перейти к следующему этапу — регулировке.
Регулировка — очень важный этап, так как от этого зависит качество вспахивания и количество затраченных сил. При неправильной регулировке мотоблок не сможет качественно справляться со своей работой и будет затрачено много времени для простых задач.

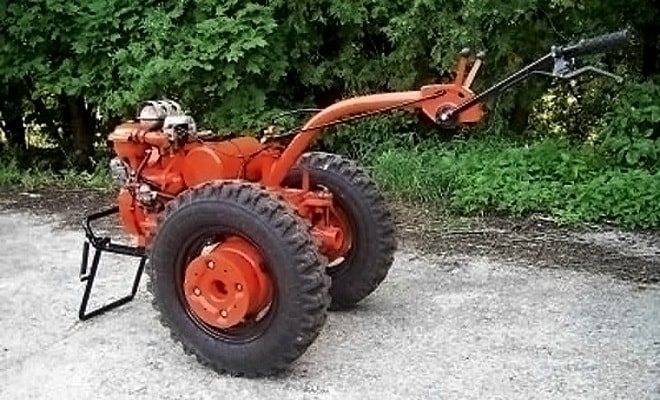

Устройство и технические характеристики моделей мотоблоков МТЗ
Данное устройство работает при любых температурных и погодных условиях. Также его можно модернизировать своими руками.
Технические характеристики мотоблоков МТЗ не уступают аналогичным моделям иностранного производства.
Технические показатели мотоблока МТЗ-05:
Данная техника предназначена для следующих видов работ:
- вспашка грунта небольшой плотности;
- боронование;
- культивация;
- междурядная обработка различных овощных культур (благодаря конструкции, в которой отсутствует рама, во время обработки растения не повреждаются);
- транспортировка грузов, вес которых не превышает 500 кг.
В комплектацию входит инструкция по эксплуатации, в которой подробно расписаны все возможности этого технического средства и меры безопасности, которые необходимо соблюдать во время выполнения работ.
Показатели техники МТЗ-06:
2 задние передачи
Данная модель — это техника производства МТЗ с двигателем, работающим на дизельном топливе, и со встроенной системой охлаждения воздушного типа.
На мотоблок можно установить дополнительное оборудование, например грунтозацеп, окучники, фрезы и т.д. Дополнительное оборудование присоединяется при помощи троса сцепления.
Технические показатели модели 08:
Для присоединения дополнительного оборудования в конструкции предусмотрена специальная сцепка.
На верхней крышке корпуса находится штанга рулевого типа, на ней расположены органы управления мотоблоком. Силовая передача мотоблока состоит из муфты сцепления, коробки передач, главной передачи, дифференциала и конечных передач.
Данная модель мотоблока имеет следующие характеристики:
Среди плюсов данной модели можно выделить:
- Неприхотливость к топливу. Силовая установка работает на бензине АИ-92 и АИ-95.
- Надежный корпус, выполненный из чугуна.
- Предусмотрена возможность регулировки оборотов двигателя.
- Нет тросов.
- Низкий уровень шума во время выполнения работ.
- Эргономичная рукоятка.
- Широкий выбор дополнительного оборудования. Например, почвенная фреза, универсальный окучник, навесной отвал и т.д.
- В цилиндре есть чугунная гильза, что дает возможность использовать агрегат в тяжелых условиях.
Технические показатели тяжелого мотоблока МТЗ-12:
Мотоблок оснащен пневматическими колесами и рукояткой, которую можно отрегулировать по высоте и углу наклона. Здесь установлена механическая коробка передач с постоянным зацеплением шестерен.
На МТЗ 12 можно установить множество дополнительного оборудования, вес которого не должен превышать 30 кг, например, это может быть, окучник, снегоочиститель, культиватор и т.д. Также предусмотрена возможность переделать технику в мини-трактор.

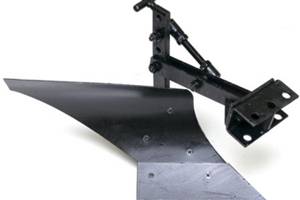

Как выбрать плуг
В зависимости от проводимых работ по обработке земли, необходимо подбирать навесное оборудование. Это правило касается и плуга. Чаще всего используются три модификации плуга для вспашки.
Оборотный. Его конструкция позволяет регулировать глубину вспашки. Данный плуг при работе образует борозду и отворачивает срезанный пласт земли в сторону, что является самым простым способом. Усовершенствовав верхнюю часть лемеха, можно добиться более качественной обработки почвы. Для этого в верхней части агрегата делается загиб лемеха в левую сторону с небольшим наклоном. При работе срезанный пласт земли скользит по этому загибу и переворачивается на 180 градусов, тем самым улучшая обработку.
Роторный. Используется для более детальной обработки земли. По конструкции он имеет несколько лопастей, что позволяет увеличить глубину вспашки. Данный плуг не только вспахивает землю, но и измельчает срезанный пласт земли. Это позволяет применять его для окучивания и при изготовлении борозд под посадку сельскохозяйственных культур. Недостаток конструкции в том, что использовать инструмент можно только на мягком и среднем грунте. На твердой почве потребуется первоначально провести обработку оборотным плугом, затем применить роторный, что увеличивает физические затраты и время обработки. Также цена данной конструкции по сравнению с другими самая высокая.
Плуг Зыкова. Представляет собой доработанный модифицированный оборотный плуг. Конструкция плуга хорошо зарекомендовала себя при обработке твердых пород почвы. Благодаря большему числу настроек можно оптимально подготовить оборудование к работе, учитывая все параметры почвы и условия эксплуатации. Настройка угла наклона или, как называют в народе «угла атаки», позволяет применять данный агрегат для обработки любого грунта. Для этого нужно увеличить угол атаки для обработки твердых пород земли или уменьшить его для более мягких видов почвы.
Виды
Перед тем как выбрать плуг для мотоблока нужной конструкции, следует изучить существующие типы таких приспособлений. В зависимости от характера сельскохозяйственных работ используются:
- однокорпусные,
- двухкорпусные;
- поворотные;
- роторные;
- отвальные;
- безотвальные агрегаты.
Можно самостоятельно изготовить универсальный плуг к мотокультиватору, который подойдет для большинства разновидностей почв. Оптимальным вариантом для вспахивания приусадебного участка и для использования людьми, не обладающими соответствующими навыками, представляется легкая однокорпусная конструкция.
Однокорпусные и двухкорпусные модели
Однокорпусный плуг применяется для вспахивания мягкой почвы. Он оснащен одним лемехом. Такой сельскохозяйственный инвентарь прост в сборке и использовании, обладает сравнительно небольшим весом и малым количеством конструктивных элементов. Он способен существенно облегчить процесс боронования на небольшом участке земли.
Двухкорпусная модель плуга предназначается для обработки любого типа почвы, не содержащего каменных включений. Такое пахотное приспособление подходит для нарезания ровных борозд, окучивания сельскохозяйственных культур, уничтожения сорных растений. Рекомендуется устанавливать на мотоблоки мощностью до 3,5 л.с. Можно сделать двухкорпусный плуг с фиксированной или регулируемой шириной захвата.
Оборотные
Агрегат этого типа предназначается для вспахивания трудновозделываемых почв. От габаритов и массы лемеха зависит требуемая мощность двигателя мотокультиватора. Изготовить оборотный плуг своими руками несколько сложнее, чем однокорпусную модель. Он отличается наличием изогнутого под точно выверенным углом рабочего элемента (пера) в верхнем сегменте конструкции. Это позволяет переворачивать почвенный слой сразу при подъеме. Оборотная модель — оптимальный выбор для вспахивания твердого грунта.
Роторные
Роторная конструкция предназначается для выполнения сложных аграрных работ на трудновозделываемых почвах большой площади. Для самостоятельного изготовления это наиболее трудоемкий вариант. По своему устройству он похож на мотокультиватор. Такая модель оснащена несколькими лемехами, установленными на одной оси. Преимущество роторного плуга заключается в возможности обработки твердой почвы до глубины среза 0,3 м без приложения больших физических усилий. Он позволяет вспахивать грунт одновременно по разным траекториям за счет подвижной конструкции лемехов.
Отвальные и безотвальные
Плуг к мотокультиватору бывает отвальным либо безотвальным. Модели первого типа востребованы дачниками и владельцами небольших земельных угодий. По способу вспахивания такие приспособления подразделяются на:
- бороздные;
- гладко пашущие;
- не оставляющие борозд.
Оборудование последнего типа задействуется, когда необходимо обработать грунт в свал. Для вспахивания почвы в развал используется плуг, оставляющий борозды. Отвальная конструкция, имеющая особый угол наклона лемеха, позволяет одновременно рыхлить и переворачивать снятый пласт земли. Безотвальные модели чаще всего используют в засушливых районах с сильными ветрами и эрозией почв.
Настройка плуга перед началом пахоты
Начиная пахотные работы необходимо правильно настроить и отрегулировать положение плуга относительно земли. Эта процедура производится в несколько этапов: перед началом пахоты и на протяжении вспашки первой колеи.
Предлагаем посмотреть видео, где подробно рассказано как производится настройка плуга к мотоблоку Ока:
Алгоритм действий при настройке плуга под мотоблок Ока:
- Приготовьте необходимый ручной инструмент (гаечные ключи), мотоблок, сцепку и плуг.
- Смените пневматические колеса на грунтозацепы.
- Присоедините к мотоблоку сцепку посредством болтовых соединений.
- Присоедините к сцепке плуг, совместив отверстия на стойке плуга с отверстиями на сцепке, зафиксируйте положение плуга при помощи шплинтов.
Мотоблок Ока с плугом
Поставить плуг недостаточно, его еще необходимо и правильно отрегулировать:
- Установить глубину пахоты, которая для мотоблоков Ока составляет 15-18 см.
- Переходим к регулировке угла атаки, от которого напрямую зависит глубина погружения насадки в почву. Подкручиваем болт на сцепке, отвечающий за высоту расположения пятки плуга (чем пятка выше, тем сильнее заглубление). Оптимальный размер — 3-5 см от пятки до земли.
- Переходим к пробной вспашке грунта. За первый проход проверяются такие параметры, как: глубина нарезаемой борозды, плавность хода мотоблока Ока с нагрузкой.
- Если при первом проходе обнаружились какие-то недостатки — перенастраиваем систему.
Виды плугов для мотоблоков
Используемые для вспашки плуги делятся на несколько видов. К ним относятся:
однокорпусные конструкции – эти изделия наиболее просты в применении. Они обладают минимальным весом и состоят из небольшого количества деталей;
оборотные или поворотные плуги – верхняя часть таких конструкций оборудована загнутым пером, предназначенным для переворачивания почвы непосредственно в процессе ее вспашки. Реверсивный плуг наиболее эффективен при обработке тяжелого грунта;
- роторные плуги – навесное оборудование этого типа обладает самой сложной конструкцией. В продаже можно встретить двухкорпусный плуг, состоящий из двух, и трехкорпусной, состоящий из трех лемехов;
- дисковые плуги – конструкции этого типа используются преимущественно для вспашки мокрой почвы. Глубина обработки грунта такими плугами немного меньше, чем в навесном оборудовании предыдущих видов.
Каждый из перечисленных типов плугов нашел применение при вспашке того или иного вида почвы. Тем не менее, самым универсальным принято считать двухсторонний плуг оборотного типа – он показывает высокую эффективность при обработке грунта любого типа.
Окучники для мотоблока МТЗ
Окучники являются важным оборудованием для облегчения сельскохозяйственных работ. С помощью этого инструмента можно быстро и легко сделать борозды для высадки различных культур. Но в основном их применяют для окучивания картофеля.
Окучник универсальный ОУ-00.000-01 к мотоблоку МТЗ
Различают несколько видов окучников:
- Оборотного типа, состоящие из двух плугов и являющиеся самыми распространенными;
- Дискового типа – считаются самыми эффективными и делающих борозду с помощью двух вращающихся дисков.
- Активного типа – относят к особым окучникам, так как этот окучник вначале поднимает слой земли, измельчает его, а потом только отбрасывает.
От производителя
Фирменной моделью окучника, адаптированной под мотоблок Беларус является ОУ-00000-01. Достоинством модели является возможность регулировки расстояния между двумя плугами из которых он состоит. Ширина может варьироваться от 45 до 70 см. что очень удобно, когда расстояние между грядками различное. Само устройство весит 20 кг, поэтому Беларус может развивать скорость до 4 км/ч.
Окучник универсальный ОУ-00.000
Аналоги окучников для мотоблока МТЗ
Если рассматривать альтернативу фирменным моделям, то стоит остановить свой выбор на продукции лидского механического завода, который выпускает плуги и окучники адаптированные для Беларуса. Называется модель ОК-2 и обладает такими же параметрами, как и фирменный окучник. Кроме веса, который составляет 12 кг. и глубины погружения, которая несколько меньше, чем у оригинала и равна 12 см.
Окучник ОК-2
Широкий ассортимент оборудования представляет , среди которого есть и дисковые, и универсальные окучники. Потребитель может выбрать для себя оптимальный размер дисков, которые представлены в различных размерах от 18 до 36 см. в диаметре, соответственно, погружаются они только на половину диаметра и производят обработку только одного ряда.
Самодельные устройства окучников для мотоблока МТЗ
Самым легким и не трудоемким вариантом является изготовление оборотного окучника, который состоит из двух плугов. Изготовление дискового и роторного окучника потребует немало сил и терпения.
Берутся два плуга и цепляются на раму, а потом к сцепке на Беларусе. Рама изготавливается Т-образной формы из квадратной трубы.
Видео обзоры
Видео обзор работы мотоблока МТЗ 09Н с дисковым окучником
Видео посадки картофеля
Видео обзор работы с универсальным окучником для мотоблока МТЗ
Видео обзор работы с роторным плугом
Плуг к мотоблоку своими руками из конного – как сделать своими руками?
В отличие от других типов навесного оборудования, конский плуг можно сделать практически полностью из дерева. Единственная металлическая деталь – это лемех, так как деревянный элемент из-за регулярной обработки грунта довольно быстро придет в негодность. Алгоритм изготовления плуга выглядит следующим образом:
- Вначале возьмите 2 деревянные брусья, толщиной около 10 см – они послужат для изготовления рукояток. На верхнюю часть рукояток необходимо надеть резиновые накладки;
- Рукоятки соедините между собой под прямым углом так, чтобы при вспашке вы смогли крепко ухватить их обеими руками;
- Нижние части деталей соедините посредством саморезов;
- Возьмите еще один брус, толщиной 20 см. Он должен быть изогнутым так, чтобы верхний и нижний его конец располагались параллельно друг к другу;
- К нижнему концу закрепите лемех;
- В верхнем конце установите сцепку, которую также можно сделать из небольших деревянных брусков;
- Посередине закрепите сдвоенную часть рукояток.
Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.
Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.
Мотоблок – достойная замена минитракторов в небольших фермерских и приусадебных хозяйствах. Оснащенный дизельным или бензиновым двигателем, в зависимости от мощности за одну рабочую смену он способен обработать внушительную площадь, вспашка которой вручную заняла бы в разы больше времени.
Самодельная сборка силового агрегата (мотоблока) нецелесообразна из-за дороговизны и сложности процесса. Зато его основной рабочий орган – плуг – изготовить и собрать своими руками дело нехитрое, в чем мы и убедимся в данной статье.
Оборотный плуг для мотоблока: делаем в домашних условиях
Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, которая способствует переворачиванию на 1800 верхнего пласта почвы. Получил огромную популярность на твердых почвах, обычное рыхление на которых не приносит ожидаемого результата. Его устройство является наиболее сложным среди других разновидностей.
Универсальный вариант реверсивного (оборотного) плуга представлен на рисунке.
Детализация размера элементов конструктива произведена на чертеже. Для его изобретения понадобится сделать (обозначения согласно чертежа):
- лемехи (а) в стальном исполнении. Желательно, чтобы они были съемным для возможной заточки или модернизации. Режущая часть проходит обработку на наковальне и затачивается. Нижний из них предназначен для врезания в почву, верхний – переворачивает срезанный слой. Усилить прочность последнего можно уголком, приваренным к нему;
- сформировать отвал, способов чего существует несколько. Согласно одному из них, берется стальная труба диаметром не более 6 см, к которой прикладывается картонная заготовка. Между образующей трубы и трафарета должно быть около 20 0;
- боковую часть стойки (б);
- пластину для распорки (в);
- основание изделия (г);
- уголок (д);
- стойку (е).
На схеме представлена последовательность сборки поворотного плуга, где 1 – лемех, 2 – боковая часть стойки и 3 – вспомогательный лист. Разновидностью стандартного реверсивного плуга является поворотный плуг Зыкова, отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительным колесом можно добиться устойчивости конструктива. На предложенном чертеже он выделен желтым цветом.
