Как перевести шуруповерт на литиевые аккумуляторы

Восстановление и ремонт аккумуляторной батареи шуруповерта

Важно точно провести диагностику неполадок. Для этого необходимо знать, как устройство батареи, что может повлиять на работоспособность прибора

В пластмассовом футляре любого производителя используют набор стандартных элементов питания. Последовательное соединение обеспечивает нужное напряжение. Емкость – количество ампер-часов – зависит от степени показателя самой слабой батарейки.

Разные типы элементов имеют свои характеристики:

• литий-ионные элементы с напряжением 3,6 В;
• никель-кадмиевые элементы – 1,25 В;
• никель-металлгидридные – 1.2 В.

В сборке используются элементы одного типа, информация о виде и емкости есть на корпусе.

Сначала  необходимо определить напряжение на выходе у заряженной сборки. Если элемент вышел из строя, напряжение уменьшается ступенчато. Батарея очень быстро заряжается и работает минуты? Придется определить, какие элементы потеряли емкость и заменить их. Иногда используют другие методы восстановления работоспособности АКБ шуруповерта. Все зависит от типа элементов.

Последовательность разборки батареи и ремонт шуруповерта своими руками посмотрите на видео до начала работы.

Итак, аккуратно разобрав корпус, нужно извлечь заряженную батарею, удобно устроить на рабочем месте и провести измерение напряжения на каждом элементе мультиметром – диагностирование. Снятые показания емкости каждой банки нужно записать. Никель-кадмиевые элементы считают рабочими при напряжении 1,2-1,4 В, литий-ионные – 3,6-3,8 В.

Собрать инструмент и поработать до полной разрядки. Снова замерить напряжение на элементах. Если разброс между замерами составляет 0,5- 0,7 В, самые слабые батарейки нужно заменить.  АКБ шуруповерта 12 В, можно разрядить внешним сопротивлением, например, лампочкой.

Для ремонта аккумуляторов батареи шуруповерта подходят точно такие же по размеру и емкости банки

При их установке важно сохранить старые перемычки – они рассчитаны под ток зарядки по площади контакта. Можно заменить их медными полосками, точно соблюдая последовательное соединение

Новую сборку необходимо поставить на зарядку на длительное время, для выравнивания емкости в банках. Далее проводят двойную тренировку для никель-кадмиевых батарей. Литий-ионным элементам раскачка не нужна.

Как провести ремонт аккумуляторной батареи шуруповерта с никель кадмиевыми элементами своими руками? Основная причина выхода из строя таких АКБ – пересыхание банок. Разобрав  батарею, потребуется освободить банки от обертки, обнажить полностью корпус. Нужно убедиться в герметичности элемента, если на нем есть следы коррозии. На верхнем желобке корпуса высверлить тонкое отверстие, медицинским шприцом с иглой медленно ввести в полость дистиллированную воду. Если жидкость тут же выходит – банка не подлежит реанимации. После отверстие закрыть эпоксидным клеем, соединить батарею и провести полную зарядку и тренировку.

Чтобы восстановить нерабочий никель-кадмиевый аккумулятор после потери емкости, разряженных на ноль, рекомендуем воспользоваться реальным способом ремонта и восстановления АКБ шуруповерта своими руками, демонстрируемым на видео.

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

Комплектация:

• Литий-ионные банки в количестве 4 шт.
• Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
• Термоклей, флюс для паяния ТАГС, припой.
• Термостойкий скотч;
• Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

• Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
• Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
• Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.

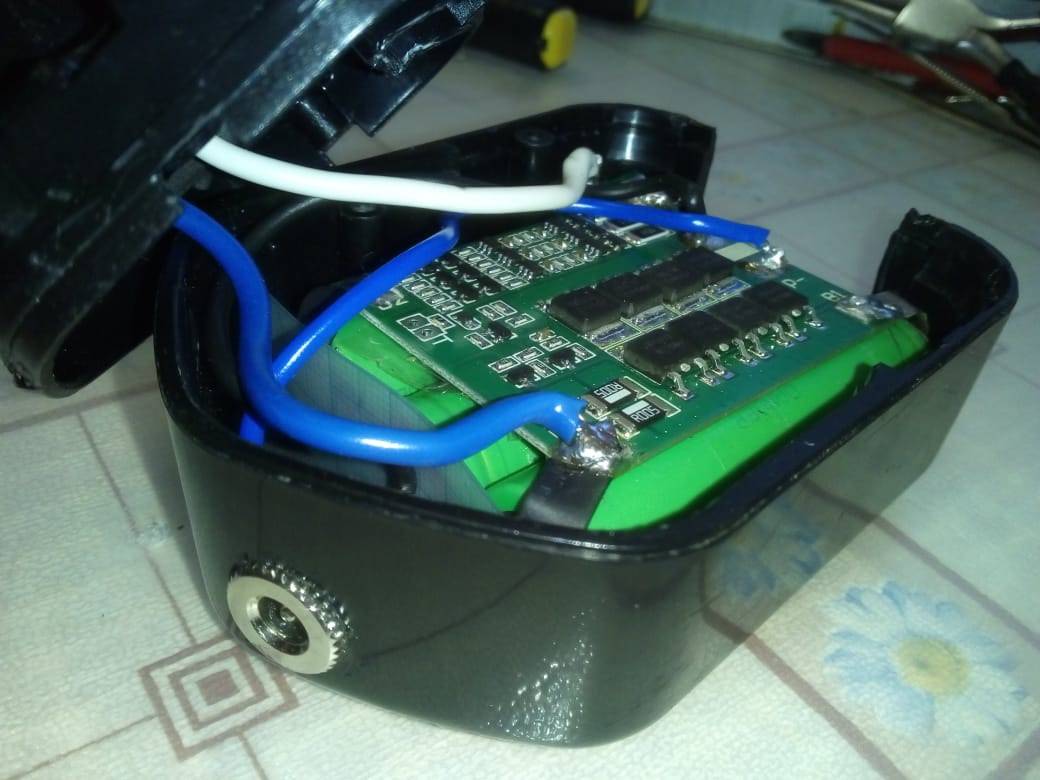

• Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
• Соединить сборку с выводами плюса и минуса.
• Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

Советы домашних умельцев

Несмотря на большой выбор профессионального и бытового инструмента в магазинах, многие домашние мастера изготавливают этот инструмент своими руками из простых и доступных материалов.

Как сделать электрическую отвёртку своими руками

Чаще всего умельцы изготавливают мини аккумуляторную отвёртку своими руками для разборочно-сборочных и ремонтных работ с офисной техникой, электрическими игрушками и другими видами креплений с миниатюрными винтами, болтами и гайками. Для этих целей они используют:

• четыре батарейки АА на 1,5 вольта с корпусом от старого пульверизатора;
• два трёхконтактных металлических тумблера;
• электромотор на 6 вольт и редуктор от детской игрушки;
• пластиковый магазин для бит;
• две пластиковые бутылки.

Кроме этого, потребуются недорогие материалы и стандартный бытовой инструмент:

• силиконовый клей;
• пластиковая полоска;
• изоляционная лента;
• ножницы;
• отвёртка;
• кусачки;
• паяльник.

Видео: как сделать мини электрическую отвёртку своими руками

Переделка электрической отвёртки на литиевые аккумуляторы

Есть смысл поменять NiCd батареи в аккумуляторной отвёртке на литиевые. Выгоды очевидны:

• Li-ion аккумуляторы используются чаще, их легче купить;
• их можно заряжать, не дожидаясь полной разрядки;
• ёмкость, а следовательно, и мощность литиевых батарей больше, чем у кадмиевых аналогов.

Здесь будет рассмотрен пример переделки аккумуляторной отвёртки на литиевые батареи, которые используются при ремонте системных блоков, принтеров и другой оргтехники. Поэтому её зарядка будет осуществляться от порта компьютера.

Инструменты и материалы

Для переделки на литий потребуются:

• плата контроллера заряда ТР 4056 без защиты (можно купить на любом радиорынке);

  Плата для зарядки литиевых аккумуляторов продаётся на компьютерных рынках

• литиевые батареи от ноутбука;
• соединительные провода различной длины;
• набор надфилей;
• термопистолет с клеем.

Для уменьшения штатного зарядного тока платы с 1 А вдвое следует перепаять резистор сопротивлением 1,2К на резистор 2,4К.

Последовательность работ

Замена аккумуляторов производится довольно просто, для этого специальные электротехнические навыки не нужны.

1. Аккуратно разъединяем половинки корпуса. Для этого откручиваем винты и снимаем одну половинку.

   Корпус отвёртки разбирается на две части после откручивания всех соединительных болтов

2. Извлекаем старые кадмиевые батарейки и прикидываем, куда поместить гнездо USB. Приемлемый вариант — в плоскости разъёма.

   После отсоединения блока NiCd батареек нужно определить место для установки разъёма USB, через который прибор будет заряжаться

3. Фрезой вырезаем в пластмассовом корпусе на стыке углубление для USB и светодиодов зарядки.

   Корпус отвёртки обычно выполнен из толстого пластика, поэтому для аккуратного изготовления отверстия лучше пользоваться специальным инструментом

4. Вставляем литиевую батарейку и контроллер зарядки на свои места. Соединяем проводами между собой и электродвигателем. Фиксируем диэлектрической пастой.

   Размещаем литиевые батарейки в рукоятке отвёртки и подсоединяем к плате зарядки и к электродвигателю

5. Собираем корпус аккумуляторной отвёртки. Для этого обезжириваем стык и наносим клей. Потом прижимаем половинки корпуса друг к другу и стягиваем винтами.

   Обезжириваем стык и наносим на него термоклей

6. Подсоединяем шнур для зарядки к включённому компьютеру и к гнезду USB на корпусе отвёртки.

   Для проверки правильности сборки нужно подключить отвёртку к компьютеру — индикаторы зарядки долны загореться

7. Ждём окончания процесса зарядки. Как только индикаторы загорятся синим светом, можно начинать пользоваться отвёрткой.

   Отвёрткой можно пользоваться после того, как индикаторы загорятся синим цветом

Видео: переделка отвёртки на Li-on аккумулятор

1. Раскрутить половинки корпуса, не забывая про откручивание скрытых шурупов.
2. Извлечь старые батарейки аккумулятора с отрезанием проводов, концы заизолировать.
3. Выяснить напряжение из маркировки, нанесённой на рукоятку.
4. Удалить старый адаптер для зарядки.
5. Вместо него подобрать новый адаптер питания, с ограничением по току чуть выше номинального напряжения.
6. Собрать с соблюдением обратной последовательности.

   В самом простом варианте вместо аккумулятора внутрь отвёртки можно вставить адаптер питания и выпустить наружу кабель с клеммным разъёмом

Подключение к шуруповерту

• Резкое нажатие на курок провоцирует срабатывание защитного механизма по току. Однако по сути таковой защитный режим что будет нужен при использовании инвентарем. Если не стимулировать защиту специально, то работа шуруповерта разная стабильностью.
• Наконечник следует зажать в тиски. Мощность батареи свободно вызывает срабатывание трещотки, которая ограничивает повышение количества оборотов кручения.
• Литиевая батарея шуруповерта разряжается на электрической нагрузке. Показатель тока разряда должен приравниваться 5 А.
• Аккумулятор вставляется в штатное ЗУ. Показатель тока заряда при измерении равен 3 Что допустимо для литиевых ячеек. Для конфигурации LG INR18650HG2 наибольшим током заряда станет 4 Что обозначено в технической характеристике.

Подключение шуруповёрта к зарядному устройству

Последовательность действий:

1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

6. Собрать корпус аккумулятора.

7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Порядок действий:

1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

3. Собрать и закрыть корпус аккумулятора.

4. Установить аккумулятор в шуруповёрт.

5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Пошаговая инструкция:

1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

5. Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Что делать:

1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

4. Подключить шуруповёрт к новому блоку питания.

5. Включить блок питания в сеть и проверить работу прибора.

Подготовка и сборка аккумулятора

Нередко встречаются случаи, когда качественный шуруповерт перестает выполнять свои функции из-за слабой батареи. Выкидывать такой инструмент жалко, лучше выполнить переделку аккумулятора шуруповерта. Никелевые батареи обычно встречаются у дешевой аппаратуры, так как обладают неудовлетворительными эксплуатационными характеристиками.

Преимущества литьевых батарей:

• Хорошая токоотдача;
• Мощность шуруповерта не снижается при разрядке аккумулятора;
• Изделие медленно разряжается;
• Время зарядки составляет 1-1,5 часа;
• Батарею можно дозаряжать без вреда для объема.

Литьевые аккумуляторы имеют удобную форму «банки» с диаметром 18 мм и длиной 65 мм. Чтобы шуруповерт перевести на качественную батарею, следует приобрести высокотоковые банки.

Для переделки аккумулятора шуруповерта требуется соединить литьевые батареи. Для этого подготавливается специальный батарейный отсек. Также можно попробовать спаять устройства, но для этого потребуется слабый паяльник, так как такие изделия не переносят перегрева. Опытные умельцы для соединения литьевых аккумуляторов своими руками применяют точную сварку.

Важно, чтобы все банки имели одинаковую емкость, иначе батарея с меньшими показателями быстрее выйдет из строя. Чтобы обезопасить систему, рекомендуется в схему литьевого аккумулятора включить платозащиту

Основания и сложности переделки

Преимущества и недостатки LI Ion

Прежде всего, отметим, что старые никель-кадмиевые батареи вполне надёжны, недороги и могут работать в условиях низких температур, выдерживая большое количество циклов заряда-разряда. Однако они имеют одно нехорошее свойство, состоящее в постепенной потере ёмкости, если ставить их на зарядку, не дождавшись полного разряда (так называемый «эффект памяти»).

Необходимость в переделке шуруповерта на литиевые аккумуляторы 18650 объясняется рядом преимуществ последних, основными из которых являются:

• Большая емкость, позволяющая продлить время эксплуатации прибора;
• Заметно меньшие, чем у других батарей габариты и вес (фото ниже);

• Способность хорошо «держать» заряд, находясь не под нагрузкой;
• Отсутствие эффекта памяти, характерного для старых батарей.

Однако и у новых литиевых аккумуляторов имеется недостаток, заключающийся в ухудшении параметров при полном их разряде. При напряжениях более 4,2 и менее 2,7 Вольт они «чувствуют» себя не очень комфортно. Именно поэтому ещё при производстве эти изделия оснащаются встроенными контроллерами, защищающими их от КЗ, перенапряжений и глубокого разряда.

Обратите внимание! Встроенный электронный регулятор автоматически отключает их при размыкании питающей цепи, или когда аккумулятор шуруповерта находится вне отсека рабочего инструмента. Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах

Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах. Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами.

Проблемные места

Для реализации обозначенных выше преимуществ потребуется решить ряд вопросов, возникающих при переделке аккумулятора шуруповерта на li-ion, а именно:

• Рабочие габариты нового изделия, определяемые из его обозначения (диаметр – 18 мм, длина – 65 мм) не совпадают с размерами заменяемых элементов;
• Полноценная замена аккумуляторов возможна лишь при условии доработки батарейного отсека, позволяющей поместить плату контроллера и жгут соединительных проводов;
• При переделке также должна учитываться разность напряжений каждого из элементов сборного источника, состоящего из нескольких акб (1,2 Вольта у никель-кадмиевых против 3,7 Вольт у LI Ion).

Важно! С учётом данного обстоятельства необходимо заранее попытаться подогнать суммарное напряжение нескольких новых элементов под старое его значение (на рисунке ниже приведены никель-кадмиевые батареи). Никель-кадмиевые элементы. В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия

В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия

При этом важно соблюдать меру и просчитать экономическую целесообразность перехода на li ion 18650 (иначе модернизация может оказаться дороже самого инструмента)

Как определить показатель максимального тока в шуруповерте?

Переделка12В шуруповерта на литиевые аккумуляторы предполагает подсоединение устройства к лабораторному источнику питания с показателем максимального тока в 30 А. Регулятор ограничителя ставится на максимальное значение. Создав уровень напряжения источника питания близким к номинальному показателю будущего аккумулятора, начинаем плавное нажатие на курок. Ток, который потребляется шуруповертом, поднимется до отметки 5 А. Теперь следует резко нажать на курок. Это закоротит цепь питания. Ток достигнет мощности 20-30 А. Возможно, его показатель был бы гораздо выше, но мощность источника питания не даст это зафиксировать. Это будет непродолжительный ток нагрузки при резком нажатии на курокшуруповерта. Любая модель такого прибора отреагирует аналогично.

Далее следует зажать наконечник шуруповерта тисками и пронаблюдать, до какого значения повысится ток потребления при режиме работы, когда в шуруповерте сработает трещотка. Показатель тока в этом случае возрастает до 10-12 А.

Так можно определиться с величиной тока нагрузки. В этом случае он будет равен 5 А на холостом ходу и 30 А при резком начале, а при максимальной нагрузке составит 12 А. Изготовитель должен выбрать литиевые ячейки, номинальный показатель тока нагрузки которых будет составлять 10-20 А, а импульсный — 25-30 А.

Изготовление самодельного блока питания

Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения.

Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем.

После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Е

сли оно превышает потребностишуруповерта– уменьшите количество витков вторичной обмотки трансформатора.

Использование зарядного устройства для автомобильного аккумулятора

Принцип тот же, что и с использованием компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей. Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

Зарядное устройство MAX INTER

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту.

Переделкаего на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Блок питания в корпусе от аккумулятора

Мобильность сохраняется, вы ограничены лишь длиной сетевого кабеля. Единственная проблема – как втиснуть достаточно мощный трансформатор в небольшой корпус.

Снова вспоминаем закон Ома, и понимаем, что мощный электродвигатель на 220 вольт может быть компактным.

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие. Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума

Достал изоленту синюю радиотехническую

Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

Экспресс-метод тестирования: измеряем U на полюсах АКБ

Этот способ еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.

Например, если у нас в аккумуляторе 12 элементов с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт. Если «холостое» напряжение меньше указанного, это значит, что в связке имеются «банки», которые вышли из строя и нуждаются в замене. Также снижение холостого напряжения может означать и то, что батарея заряжена не до конца.

Порядок переделки

Разборка

Корпус шуруповерта, который необходимо разбирать для замены аккумуляторов, крепится винтами или клеем. В первом случае достаточно воспользоваться отверткой – процесс не займет более 5 минут. Если корпус приклеен – поможет молоток. Несколько интенсивных ударов в нижнюю часть около кромки разъединят шуруповерт, открыв внутренний отсек с аккумуляторами. Сам корпус при этом не повреждается, так как защита от ударов предусмотрена конструкцией.

Как выглядит разобранный корпус аккумулятора?

Вынув схему с аккумуляторами, обратите внимание на контактные пластины – они нужны для подсоединения новых батарей. Их можно открепить отверткой или плоскогубцами, но делать это нужно аккуратно, чтобы не повредить пластиковые элементы

Также рекомендуется сохранить штатный термодатчик и размыкатель. От них зависит работа зарядного устройства, если его не планируется заменять.

Следующий этап подразумевает пайку кабелей к плате стабилизации. Блок с аккумуляторами подсоединяется к защитному модулю через подготовленные провода с сечением 1,5 или 2,5 мм2

При подключении важно соблюдать схему:

• на плюс к контакту В+;
• на минус к контакту В-.

Кабели с остальных контактов аккумулятора присоединяются к зажимам В1, В2 и В3. Число соединений зависит от количества батарей. Не следует забывать и о технике безопасности – во избежание короткого замыкания плата стабилизации изолируется от батарей термоусадкой.

После пайки проводов к плате необходимо подсоединить блок питания. На самом модуле для этого предусмотрены контакты Р+ и Р-. От них кабели идут к соответствующим клеммам стандартной микросхемы.

Сборка

Схема подключения новых деталей.

После подключения новых аккумуляторов к схеме шуруповерта необходимо припаять провода к внутренним элементам устройства. Потребуются кабели с сечением 0,75 мм2, так как токи проводятся довольно большие. Провод с таким сечением хорошо выдерживает токи более 20 А при напряжении 12 В. В процессе пайки можно не волноваться о том, что аккумуляторам повредит перегрев – литиевые АКБ хорошо его выдерживают. Однако потребуется быстродействующий флюс, например глицериновый ТАГС.

Для большей надежности устройства можно пустить на контактные разъемы аккумуляторного блока толстые провода с сечением 1,5 мм2, особенно, если позволяет свободное пространство. Перед припайкой к ответным контактам также нужно использовать отрезки термоусадочной трубки. Она дополнительно изолирует плату от элементов батареи. В ином случае края пайки могут повредить конструкцию литиевого элемента и привести к короткому замыканию.

Заряжается обновленный шуруповерт штатным зарядником, если его замена не предусмотрена.

Переделка зарядного устройства

В случаях, когда стандартная зарядка не подходит к новым литиевым аккумуляторам по вольтажу и прочим параметрам, необходимо ее модернизировать. Переделать зарядное устройство шуруповерта для литиевых аккумуляторов можно, установив недостающие элементы контактной схемы. В их число входят: узлы остановки зарядки, защитные элементы и т.д. В целом ЗУ дорабатывается под основной параметр – выводной ток. Если зарядное устройство необходимо менять основательно, то дешевле и проще будет купить новое универсальное оборудование, которое автоматически рассчитывает ток и напряжение.

Переделка шуруповерта под литиевые батареи – это довольно простой процесс, не требующий наличия специальных знаний и умений. Нужно лишь знать базовые правила соединения контактов и уметь паять на начальном уровне

Не менее важно соблюдать технику безопасности, чтобы не повредить элементы шуруповерта. Также может потребоваться переделка зарядного устройства под новые характеристики аккумуляторов, но в большинстве случаев проще купить автоматическое ЗУ

Проверка батареи мультиметром

Сначала несколько раз проводят проверку параметров во время зарядки:

Схема устройства мультиметра

• через полчаса будет 13 V;
• через 1 час после подключения покажет 13,5 V;
• при полной зарядке покажет 17 V.

Режим изменения силы тока равномерный. Она возрастает первый час после включения. Если показатель через час будет выше 1 А, прибор исправен, разбирать его на составные части не нужно. В противном случае придется это сделать, распаивая соединения паяльником.

Чтобы быстро тестировать АКБ тестером, выполняют такие действия:

• умножая количество элементов и 1,2 V, получают значение для холостого хода;
• проводят проверку аккумулятора шуруповерта при помощи щупов на контактах;
• сопоставляют полученные данные со значением холостого хода.

Можно сравнить полученный результат измерений с данными инструкции. Для никель-кадмиевых накопителей соответствующее значение составляет 1,2–1,4 вольта, для литиевых – 3,6–3,8. Несоответствие полученных результатов указывает на неисправность некоторых составляющих блока. Их вынимают из корпуса для тестирования АКБ. Внимательно осматривают, нет ли на источниках питания ржавчины, признаков вытекания электролита, следов от ударов.

Характеристика аккумуляторов для шуруповерта

3S-4S платы BMS или один из вариантов переделки шуруповерта под литий

Габариты плат:

Начнем с синей платы защиты:

Тестирование плат:

— сборный модуль (три трех/четырехрегистровых вольтметра и холдер для трех 18650 аккумуляторов), который мелькал в моем обзоре зарядника iCharger 208B, правда, уже без балансировочного хвостика:

Update 1: Тест нагрузки:

Возможные схемы применения или как переделать питание шурика на литий:

Итак, самый распространенный вариант выглядит так:

Более правильный вариант:

Итак, хватит болтовни, переходим к переделке. Поскольку я не имею шурика на NiCd аккумах, поэтому о переделке только на словах. Нам будет нужно:

— Первый вариант. Блок питания (БП), как минимум, на 14V или больше. Ток отдачи желателен не менее 1А (в идеале около 2-3А). Нам подойдет блок питания от ноутбуков/нетбуков, от зарядных устройств (выход более 14V), блоки для питания светодиодных лент, видеозаписывающей аппаратуры (DIY БП), например этот или этот:

Как все это хозяйство соединить:

Update 2, еще несколько способов переделки шурика:

Следующий вариант (подсказали по комментам, спасибо I_R_O и cartmannn):

Еще один вариант, предложенный камрадом Volosaty:

Преимущества:

Вывод: обозреваемые платки неплохи, должны подойти для любой задачи. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :-)…

Киса:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт

Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.

Таблица: варианты источников питания для сетевого шуруповёрта

Источник питания	Достоинства	Недостатки
Комплектное зарядное устройство шуруповёрта.	Несложная переделка. Используется существующее зарядное устройство. Не требуется подбирать напряжение блока питания. Не требуется вмешательство в электрическую схему шуруповёрта.	Зарядное устройство занимает место на столе.
Готовый блок питания, помещённый в корпус старого аккумулятора.	Несложная переделка. Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Поиск готового компактного блока питания на требуемое напряжение. Блок питания греется в закрытом корпусе, надо делать перерывы в работе.
Самодельный блок питания, помещённый в корпус старого аккумулятора.	Красивое инженерное решение — из шуруповёрта выходит только сетевой шнур. Нет потерь в кабеле с низким напряжением. Не требуется вмешательство в электрическую схему шуруповёрта.	Требуется подобрать схему и найти радиодетали. Мастер должен иметь опыт пайки, сборки и отладки электрических схем.
Внешний блок питания	Несложная переделка.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает место на столе. Нужно найти походящий блок питания.
Блок питания от компьютера	Несложная переделка. Компьютерный блок питания легко найти. Подойдёт любой блок питания от 300 Вт.	Требуется разбирать шуруповёрт и подключаться к его схеме. Блок питания занимает много места на столе.
