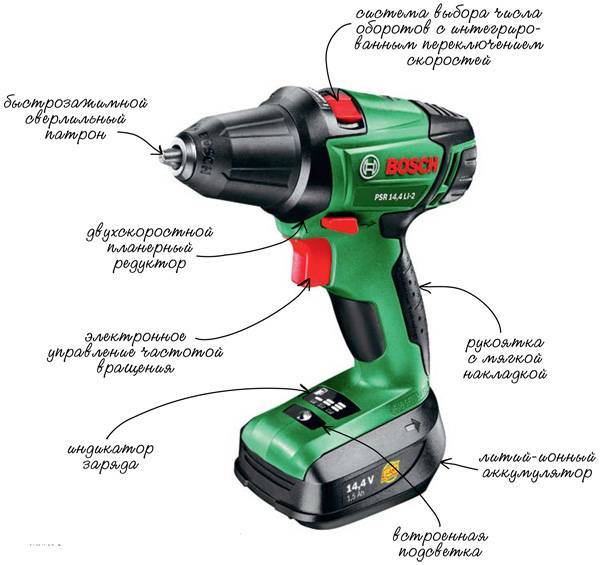

Как переделать аккумуляторный шуруповерт

Как переделать своими руками

Для того чтобы шуруповерт работал от сети с напряжением 220 Вольт, необходимо соорудить блок питания, выдающий на выходе 12, 14, 16 или 18 Вольт в зависимости от модели инструмента. При помощи имеющегося корпуса аккумуляторного зарядного устройства можно сделать сетевую зарядку, выполняя действия в следующей последовательности.

• Определить размеры корпуса. Сетевой блок нужно сделать такого размера, чтобы он поместился внутрь.
• Малогабаритные источники обычно помещаются в корпус самого шуруповерта. Для этого требуется разобрать аккумулятор и вынуть все внутренности. В зависимости от модели инструмента корпус бывает разборным либо склеенным. В последнем варианте придется ножом вскрыть инструмент по шву.
• С помощью маркировки определяем напряжение и силу тока. Как правило, производители не указывают последний параметр, но вместо него присутствует такой, как мощность, или полная электронагрузка, выраженная в Ваттах. В этом случае сила тока будет равна частному от деления мощности на электрическое напряжение.
• На следующем этапе к контактам зарядного аппарата нужно припаять электропровод. Поскольку клеммы обычно изготовлены из латуни, а жилы сделаны из меди, выполнить эту задачу сложно. Для их соединения применяют специальную кислоту, которой обрабатывают латунную поверхность перед пайкой.
• Обратные концы провода соединяются с выходом из батареи. Важным моментом является соблюдение полярности.

Чтобы блок питания работал правильно, следует подключить кабель с выполнением всех правил:

• в конструкции делается отверстие, чтобы завести туда провод;
• фиксация кабеля внутри корпуса осуществляется с помощью изоленты.

Конечно, было бы проще подключиться к сети напрямую с помощью вилки и розетки. Однако в этом случае устройство откажется работать. Во-первых, потому что рассчитано на постоянное небольшое напряжение, а в сети переменное и большое. Во-вторых, так безопаснее. Необходимы элементы для электрической цепи (диоды, резисторы и т. п.) можно покупать, а можно заимствовать из ненужных бытовых приборов, например, из энергосберегающей лампы. Бывает, что блок питания целесообразнее сделать полностью своими руками, а иногда лучше купить готовый.

Самодельный блок

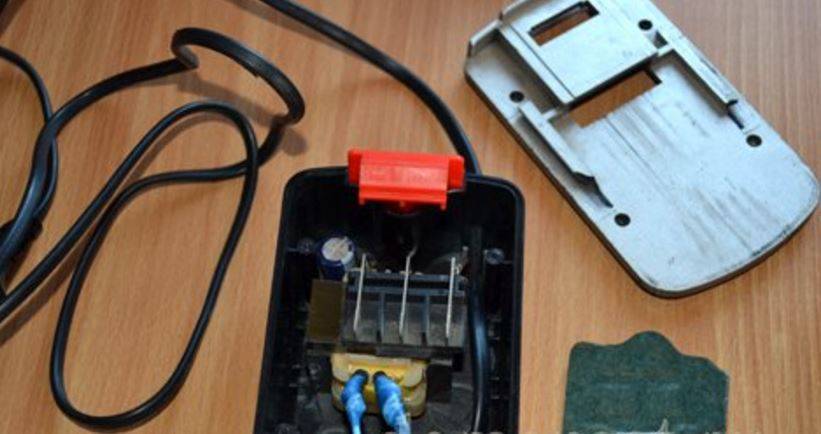

Самый простой способ собрать зарядное устройство – использовать корпус от родного аккумулятора, который пришел в негодность. В этом случае для внутреннего наполнения пригодятся либо китайский блок питания на 24 Вольта, либо какие-то готовые БП, либо источник питания собственной сборки. Начало любой модернизации – электрическая схема. Ее необязательно чертить по всем правилам, достаточно от руки изобразить последовательность подключения деталей. Это позволит выявить ряд элементов, необходимых для работы, а также поможет избежать ошибок.

Переделка покупных блоков

Аналогично китайскому устройству можно встроить в аккумуляторную коробку и другие готовые источники питания. Их можно приобрести в любом магазине радиодеталей

Важно, чтобы выбранная модель была рассчитана на работу с сетью в 220 Вольт и имела подходящее рабочее напряжение на выходе. Модернизация в этом случае будет осуществляться следующим образом

• Сначала разбирают купленное устройство.
• Далее переделывают конструкцию под необходимые параметры аналогично реконструкции китайского источника питания, описанного выше. Перепаивают сопротивление, добавляют резисторы или диоды.
• Длину соединительных проводов следует выбирать исходя из габаритов аккумуляторного отделения электроинструмента.
• Тщательно изолируют спаянные места.
• Плату лучше оборудовать радиатором для охлаждения.
• Трансформатор целесообразнее разместить отдельно.
• Собранную схему монтируют внутри аккумуляторного отсека и фиксируют. Для надежности плату можно приклеить.
• Присоединяют электрический кабель с учетом полярности. Все токопроводящие детали следует изолировать, дабы избежать короткого замыкания.
• В корпусе необходимо просверлить несколько отверстий. Одно – под выход электрокабеля, другие – для отведения горячего воздуха, чтобы обеспечить циркуляцию и уменьшить степень нагревания шуруповерта во время работы.
• По завершении работы проверяют функционирование прибора.

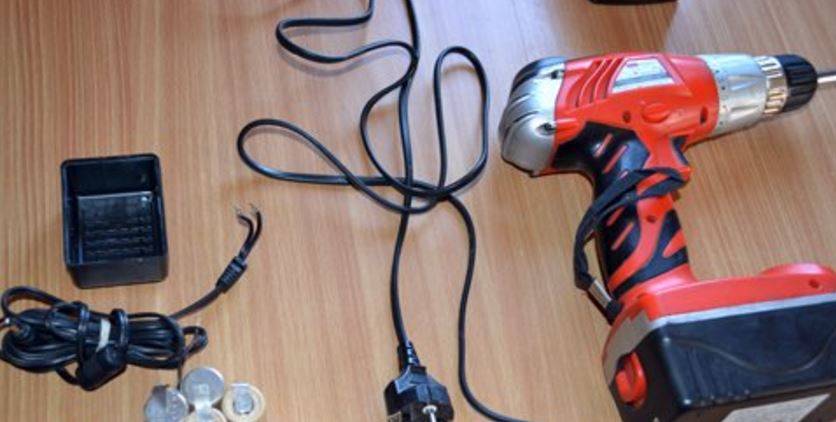

Подготовка, материалы и инструменты

Мой вариант переделки достаточно прост, потому инструментов и материалов понадобилось минимум.

Инструмент:

• Резак или нож;
• Пассатижи;
• Паяльник.

Оговорюсь, что переделка вполне бытовая/кустарная, и настоящие мастера воспользуются тут паяльной станцией, обжимкой для зачистки и прочими девайсами, но производимые на кухне манипуляции вполне себе достойны и элементарного домашнего инструмента.

Материалы:

• Изолента — куда без неё;
• Провод — под такой ток достаточно 0,5 мм2;
• Капля припоя (если вообще будете паять, можно зажимать).

Я перед началом работы изолировал своё место — проложил газетами, дабы не уделать жилую комнату и воспользовался деревянной подложкой для безопасной пайки.

Правила эксплуатации

Каждый человек перед использованием шуруповерта должен ознакомиться с правилами его эксплуатации. Выделяют несколько рекомендаций, которых надо придерживаться:

• работать надо только в устойчивой позе, следя за положением рук и ног;
• если приходится вкручивать шурупы на высоте, лучше использовать стремянку;
• каждые полчаса надо делать перерыв, чтобы инструмент остывал;
• при выполнении сверления надо закреплять заготовку, чтобы она была неподвижной.

Еще одно важное правило, которого следует обязательно придерживаться – регулярная проверка всех узлов. Перед работой надо осматривать шуруповерт, чтобы убедиться в отсутствии повреждений

Новогодние украшения из пряжи

В магазинах Fix Price в продаже есть недорогая акриловая пряжа – очень мягкая и приятная на ощупь. Она тоже может пригодиться вам в создании новогоднего настроения.

Из картона вырежьте звёзды или фигурки оленей, полумесяцы, в общем – всё, что у вас ассоциируется с Новым годом и Рождеством.

ФОТО: YouTube.comПросто обмотайте картонные фигурки ниткой и закрепите её капелькой горячего клея. Шедевр готов

Вот так легко – с дешёвыми товарами из «Фикс Прайс» – можно не просто украсить свой дом, но и сделать весьма гламурные презенты своим друзьям и знакомым.

Ещё одна идея новогоднего декора из товаров из магазина «Фикс Прайс»:

ФОТО: YouTube.comИ в дополнение – ещё несколько подобных идей можно подсмотреть в этом небольшом видеоматериале:

Watch this video on YouTube

Предыдущая ИСТОРИИБез клея: как замазать любую дыру и трещину, даже если это старый шифер

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

• В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
• Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
• Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
• Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Подключение к внешнему аккумулятору

Внешний аккумуляторный источник может быть повышенной емкости, необходимо подобрать подходящий по напряжению элемент. В основном используется аккумулятор от бесперебойного источника питания. Переделка не составит труда, не требует больших финансовых затрат.

Для переделки понадобиться провод сечением не менее 2,5 мм, длинной до 2 метров. Необходимо разобрать инструмент, удалить старые элементы аккумулятора, подключить провод к клеммам. Сделать аккуратное отверстие для провода питания, собрать переделанный шуруповерт и опробовать при работе.

Подключение к автомобильному аккумулятору

Подключение к автомобильному аккумулятору даст возможность работать автономно без электросети. Параметры шуруповерта могут быть от 10,8 до 14,4 вольта, заряженная автомобильная батарея способна выдавать в среднем 12,5 вольт напряжения. Для использования необходимо присоединить к шуруповерту два силовых провода с крокодилами.

Подключение к автомобильному аккумулятору

Переделка производится после операции разборки, затем подключения силовых проводов к проводам электропривода шуруповерта. При отсутствии паяльника возможно просто соединить скруткой, однако это не гарантирует надежного контакта. После соединения контактов, изолировать провода и опробовать инструмент при работе, подключив к аккумулятору.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

Блок питания для шуруповерта 12в своими руками

При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания

Использование внешнего блока питания

Внешнее питающее устройство имеет большие габариты, чем встроенное, но в любом случае, если запитать шуруповерт от сети, то инструмент будет «привязан» проводом к розетке.

Внешний блок питания

Ток, идущий от блока питания, достигает 10-15А, поэтому сечение кабеля должно быть не менее 1мм².

Компьютерный блок питания

Самый простой и дешёвый вариант – использование блока питания от старого компьютера мощностью не меньше 300Вт и током 15А.

В старых блоках был выключатель, в современных – для включения необходимо замкнуть провода, идущие к аппарату. Цвет этих проводов зависит от модели. Это можно узнать в интернете или методом подбора.

Выход 12В находится в четырёхштырьковом разъёме: чёрный «–», жёлтый «+».

Такие приборы имеют встроенный вентилятор, поэтому при изготовлении для него корпуса необходимо сделать отверстия или устанавливать вентилятором наружу. Лучше всего просто спрятать лишние провода внутрь корпуса.

Важно! Шуруповёрт 14,4 или 18 вольтовый будет работать на пониженной мощности

Зарядное устройство для автомобильного аккумулятора

Требования к этому устройству такие же, как и при использовании компьютерного блока.

Если есть, то желательно использовать устройство со встроенным вольтметром и регулировкой напряжения. В некоторых моделях внутри установлено токоограничивающее сопротивление. Его необходимо закоротить.

Как сделать самодельный блок питания

Кроме покупного, блок питания можно изготовить самостоятельно. Для этого необходим трансформатор мощностью 160Вт, такие устанавливались в ламповых телевизорах.

Прежде всего, необходимо определить необходимое количество витков. Порядок действий следующий:

• разобрать трансформатор;
• с катушки отмотать все вторичные обмотки;
• намотать 10 витков провода;
• собрать трансформатор;
• подсоединить к сети 220В;
• замерить напряжение на вторичной обмотке;
• разделить количество витков (в данном случае 10) на измеренное напряжение.

Получившуюся величину умножают на напряжение питания шуруповёрта и получают необходимое число витков.

Трансформатор

Внимание! Количество витков на вольт можно получить, измерив напряжение и посчитав витки во вторичной обмотке. Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе

Наматывается понижающая обмотка проводом, сечением 1мм² для уменьшения падения напряжения в трансформаторе.

На выходе трансформатора переменное напряжение, а устройству необходимо постоянное, поэтому дополнительно к трансформатору устанавливается диодный мост. Он собирается из диодов на радиаторах, напряжением более 20В и током 10А. Монтируется он вместе с трансформатором или в корпусе аккумулятора, из которого вынуты элементы.

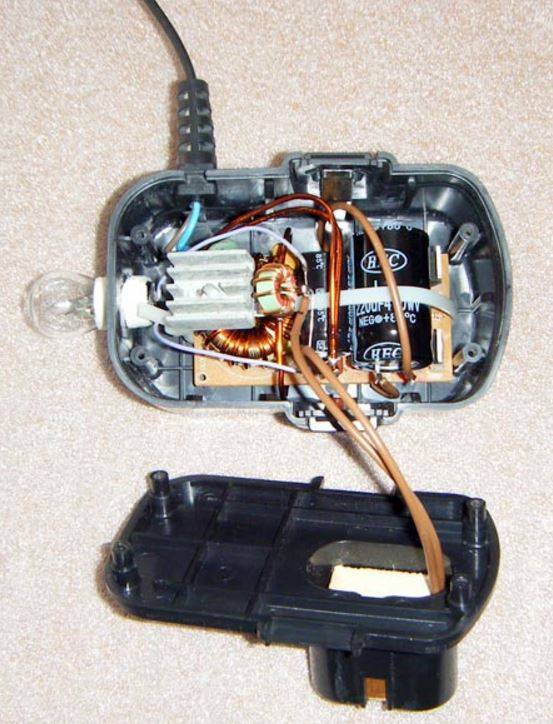

Встроенный блок питания в корпусе от аккумулятора

При наличии желания, времени и «прямых» рук блок можно разместить в корпусе аккумулятора. Для этого приобретается готовое устройство с соответствующими параметрами, вынимается из своего корпуса и монтируется в корпусе аккумулятора. Вывода припаиваются проводом, сечением не менее 1мм² к клеммам батареи, и меняется сетевой шнур на более длинный.

Встроенный блок питания

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

• заменить старые банки аккумуляторов на новые;
• подключить шуруповёрт к автомобильному аккумулятору;
• подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Порядок действий:

1. Раскрыть корпус аккумулятора.

2. Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.

3. Собрать аккумулятор, закрыв крышку корпуса.
4. Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.

Подключение к автомобильному аккумулятору

Инструкция:

1. Раскрыть корпус шуруповёрта.

2. Найти контакты, через которые подаётся питание на двигатель.

3. Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.

4. Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.

5. Собрать шуруповёрт.

6. Подсоединить клеммы. Опробовать инструмент в работе.

Подключение к внешнему аккумулятору

Последовательность действий:

1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

2. Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.

3. Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.

4. Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.

5. Опробовать восстановленный инструмент в работе.

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.

Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.

Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.

Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.

Снимите клеммодержатели

Аккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.

Припаяйте к клеммам провод

Вот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе.

Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.

Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.

Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).

Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.

Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.

Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.

Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.

Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.

Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.

Скрутите параллельно нужные провода Вот так должно получиться

Шаг 16. Припаяйте провода к силовому разъему XT60.

Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.

Провод от батареи тоже припаяйте Вот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.

Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.

Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.

Шуруповерт переделан и готов к работе

Нужна ли переделка?

Переделывать шуруповерт или нет? Перед началом работы необходимо оценить достоинства и недостатки данного решения. Если говорить о первых, то в результате хозяин добьется:

• исчезновения проблем с внезапно разрядившимся инструментом;
• отсутствия зависимости от низкой температуры, ведь при таких условиях аккумуляторы разряжаются очень быстро;
• получения стабильно крутящегося момента;
• значительной экономии, так как покупка новой, довольно дорогой батареи не потребуется.

Кроме того, это единственный остающийся вариант, если модель уже снята с производства, когда инструмент срочно необходим, а ждать прибытия нового аккумулятора времени нет. Если сам шуруповерт работает без нареканий, то противопоказаний к его переделке нет. Единственное, чего он лишится, это мобильность, но этот минус все же не так существенен, с ним можно справиться.

Подключение шуруповёрта к зарядному устройству

Последовательность действий:

1. Припаять или прицепить зажимами «крокодил» к клеммам зарядного устройства два провода.

2. Разобрать старый аккумулятор и вынуть из него севшие элементы.

   Разбор старого аккумулятора

3. Просверлить в корпусе аккумулятора отверстие для кабеля, продеть кабель в отверстие. Желательно уплотнить соединение изолентой или термоусадочной трубкой, чтобы провод не вырвался из корпуса.

   Нужно продеть в корпус провод и закрепить в отверстии

4. Удалённые из аккумулятора элементы нарушат развесовку шуруповёрта — рука будет уставать. Чтобы восстановить баланс, в корпус следует поместить груз — это может быть плотное дерево или кусок резины.

   Балласт в корпусе

5. Припаять кабель к клеммам бывшего аккумулятора, подключаемым к шуруповёрту.

   Необходимо припаять провод к клеммам аккумулятора

6. Собрать корпус аккумулятора.

   Установить крышку аккумулятора на место

7. Остаётся испытать обновлённый инструмент в работе.

Монтаж готового блока питания в корпусе старого аккумулятора

Порядок действий:

1. Разобрать старый аккумулятор и вынуть из него неработающие элементы.

   Нужно удалить из корпуса старые элементы

2. Установить блок питания в корпус аккумулятора. Подключить контакты высокого напряжения и клеммы низкого напряжения.

   Блок питания в корпусе аккумулятора

3. Собрать и закрыть корпус аккумулятора.

   Сборка корпуса

4. Установить аккумулятор в шуруповёрт.

   В конце нужно установить аккумулятор на место

5. Включить вилку блока питания в розетку и проверить обновлённый сетевой инструмент в работе.

Самодельный блок питания

Пошаговая инструкция:

1. Разобрать корпус старого аккумулятора, вынуть из него севшие батареи.

   Сначала потребуется вытащить батареи из корпуса аккумулятора

2. Установить элементы электрической схемы блока питания на монтажную плату, припаять контакты.

   Нужно собрать плату блока питания

3. Установить собранную плату в корпус. Проверить тестером наличие напряжения на выходе.

   Блок питания в корпусе

4. Подключить провода низкого напряжения к клеммам старого аккумулятора. Собрать корпус.

   Останется только собрать корпус аккумулятора

5. Подключить шуруповёрт к электрической сети и проверить его работу.

Подключение к внешнему блоку питания

Что делать:

1. Разобрать шуруповёрт и найти внутри провода питания мотора. Установить в корпус разъём для источника питания и припаять провода к разъёму. Закрепить провода термоклеем.

   Нужно найти провода питания шуруповёрта

2. Подобрать подходящий блок питания, например, от ноутбука. Подобрать к нему переходник для разъёма низкого напряжения.

   Блок питания ноутбука

3. Подключить шуруповёрт к новому блоку питания и проверить его работу.

Подключение к блоку питания от компьютера

Инструкция:

1. Найти или купить блок питания от компьютера, мощностью не менее 300 Вт.

   Необходимо подобрать компьютерный блок питания

2. Разобрать корпус шуруповёрта. Найти внутри провода питания двигателя. Припаять к проводам разъёмы для компьютерного блока питания.

   Далее разобрать шуруповёрт и найти провода питания

3. Вывести из корпуса разъёмы для подключения компьютерного блока питания.

   Разъёмы питания

4. Подключить шуруповёрт к новому блоку питания.

   После подключить шуруповёрт к блоку питания

5. Включить блок питания в сеть и проверить работу прибора.

Подключение кабеля к клеммам зарядного устройства и аккумулятора

Переделка аккумуляторного шуруповерта на сетевой требует создания прочного соединения провода с контактами зарядки и аккумулятора. При выполнении операции на зарядном устройстве кабель с клеммами обычно соединяют с помощью пайки, но ее можно заменить использованием зажимов типа «крокодил». Перед началом работы поверхность спаиваемых деталей обрабатывается кислотой. Также можно воспользоваться специальным припоем.

При соединении кабеля с клеммами аккумулятора зажимы использовать не рекомендуется – во время работы такое скрепление будет разъединяться. Единственным надежным выходом является припаивание концов медной жилы к контактам. Наиболее удобно использовать аккумулятор самого шуруповерта. Предварительно он разбирается для удаления отработавших элементов питания. Желательно при этом защитить кожу рук и дыхательные пути от попадания вредных веществ, содержащихся в старой начинке батареи.

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания. Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания легко уместился в корпусе аккумулятора.

Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.
