Как пользоваться малкой и особенности угломера

Особенности конструкции

Углы, как известно, принято измерять в градусах. Именно он и считается шагом инструмента. Градусы же делятся на секунды и минуты. Все угломерные инструменты обладают одной общей особенностью конструкции — основание, выполненное в виде дуги, на поверхность которой нанесена специальная шкала. Последняя является подвижной и закрепляется на основании в виде линейки, которая служит отправной точкой. Нередко приспособления оснащаются и треугольником, который закрепляется на специальной планке-опоре. Фиксировать полученные значения позволяет особый винт.

Маятниковые механические устройства обладают и дополнительным конструктивным элементом, который принимает вертикальное положение в процессе замеров. Этими приспособлениями гораздо удобнее пользоваться, нежели обыкновенными. Они зачастую используются для измерения крупных изделий. Например, ими можно измерять углы механизмов и узлов техники сельскохозяйственного назначения.

Угломеры зачастую производятся из инструментальных стальных сплавов. Эта разновидность металла характеризуется высокой стойкостью к повреждениям и достаточной прочностью. Срок службы у механического приспособления из стали очень большой. Иногда углоизмерительные средства делаются из крепкой пластмассы или древесины. Таким инструментов нередко измеряют поверхности при внутреннем ремонте помещений (например, в процессе монтажа плинтусов и стеновых панелей).

Механический угломер и особенности его применения

Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.

Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.

Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.

Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.

Угломер универсальный с нониусом конструкция

Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.

Это интересно! Если необходимо измерить точный угол двух перпендикулярных плоскостей, то рекомендуется воспользоваться угломером с нониусной шкалой.

https://youtube.com/watch?v=4pFf65ZhVIA%3F

Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.

Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.

https://youtube.com/watch?v=fhAThz1VhTw%3F

Как пользоваться угломером: примерный принцип действий

Только при правильном применении устройства можно рассчитывать на то, что снимаемые показатели будут точными. Меньше всего проблем с тем, как пользоваться угломером возникает в случае применения автоматизированного устройства. Примером можно назвать лазерные установки: их достаточно установки в нужном месте включить и подождать некоторое время для считывания информации. С механическими приборами все немного сложнее.

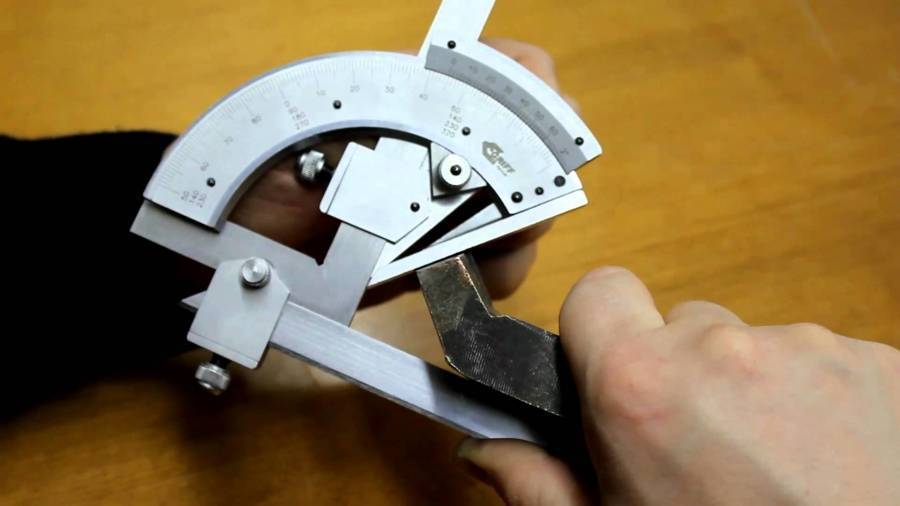

Замер при помощи угломера

Нониусный вариант исполнения применяется крайне часто. Рекомендации по его применению следующие:

Механизм прикладывается к измеряемой поверхности, линейка и корпус должны прилегать плотно.
По основной шкале считаются градусы вплоть до того момента, пока не будет достигнут уровень нуля на нониусе.
Далее нужно двигаться по шкале по нониусу, пока не достигается деление основной шкалы. Подобным образом определяются минуты.

Оптический применяется следующим образом:

Линейка перемещается так, чтобы она вместе с подвижным элементом образовали искомый угол.
Для фиксации устройства применяется специальное кольцо. Кроме этого, он должен быть надежно установлен на основании. Малейшее смещение может привести к серьезным погрешностям.
Диск и лупа механизма зависят от положения подвижной линейки. Этот элемент применяется в качестве своеобразного индикатора, который и применяется для получения требуемого значения.
Лупа применяется для наблюдения за искомым значением. Она совмещается со специальной отметкой на пластине. Подобным образом вычисляется показатель.

Применение строительного уровня

Электронные и лазерные, механические измерительные приборы требуют бережного обращения. Сильный удар и несвоевременное обслуживание может привести к тому, что они начнут работать неправильно. Кроме этого, время от времени рекомендуется выполнять калибровку всех механизмов.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Где и когда нужно пользоваться инструментом

Свое применение этот измерительный инструмент нашел в разных сферах, но самым популярным направлением, где без угломера обойтись никак нельзя — это строительство. Не меньшей популярностью пользуется угломер среди плотников, столяров и монтажников. Когда нужно выставить прямой угол, то мастер пользуется угольником. Если же необходимо соединить детали под другим углом (больше или меньше 90 градусов), тогда понадобится воспользоваться угольником.

Это интересно! Угольник применяется не только для выставления нужного угла, при котором будут соединяться детали или сооружаться конструкции, но еще и с целью проверки соответствия указанному значению. Именно поэтому прибором пользуются не только строители, но и специалисты во время проведения проверочных работ.

Одним из самых простейших примеров применения угломера в быту — когда самостоятельно выполняется оштукатуривание оконных откосов. Если боковые откосы имеют не прямой угол, тогда для идентичности двух стенок, понадобится воспользоваться угломером. Кроме строительства, применяются инструменты в следующих сферах:

Геометрия
Астрономия
Военное направление
Мореходка
Сварочные работы

В зависимости от сферы использования, были разработаны соответствующие виды угломеров, о чем подробно узнаем далее.

Инструкция по применению малки угломера

Часто, когда в руки специалиста попадает простой инструмент, возникает вопрос, как ним правильно пользоваться. Одним из таковых инструментов является малка, которая больше известна под названием угломер или рейсмус. В материале описан процесс измерения откосов при помощи рассматриваемого инструмента. Но для чего еще можно применить такой простой и незамысловатый инструмент, изготовить который можно легко и быстро своими руками.

Что такое малка и для чего нужен угломер, подробно выяснили в материале. Остается разобраться с потенциалом инструмента, и узнать, на какие действия способен этот прибор. Возможности инструмента можно без преувеличения назвать безграничными, так как при помощи устройства можно измерить любой угол, и узнать его точные значения. Это может быть не только оконный откос, но еще и арка или конструкция теплицы, изготовлением которой занимается специалист.

Назначение малки и рейсмуса

Если не знаете, как правильно пользоваться угломером, то настало время разобраться в этом вопросе подробно. Чтобы узнать, как работать малкой, нужно взять пример. Итак, в последнее время актуален вопрос утепления стен дома пенопластом или пенополистиролом. Для чего может понадобиться угломер при работе пенопластом? Все банально просто. Если предстоит наклеить пенопласт на стену дома, которая имеет треугольную или неровную форму, то в таком случае понадобится воспользоваться малкой. Это не обязательно, но позволит существенно упростить работу.

Чтобы не пришлось вымерять угол наклона стены, нужно взять малку, и приложить ее одной частью к ровному углу, а второй к непрямому
После этого нужно зафиксировать подвижную часть в установленном положении, завинтив барашку в центральной части инструмента
Приложить угломер в зафиксированном виде к листу пенопласта, и сделать отметку карандашом или маркером
Радиус угла известен, поэтому остается воспользоваться правилом или уровнем, чтобы приложить его к полученной отметке и провести до края листа пенопласта
Взять в руки режущий инструмент для резки пенопласта, в качестве которого может быть не только строительный нож, но еще и полотно по металлу. Мало кто знает, но резать пенопласт или пенополистирол можно также насадкой на строительный фен. Чем резать лист пенопласта, если его толщина больше длины полотна строительного ножа. Для этого можно взять специальную насадку на фен, и произвести рез по отметке
Теперь пенопласт, в котором вырезан угол, можно приложить к стене, и убедиться, что процедура выполнена правильно и с максимальной точностью

Это пример применения малки, однако сфера строительства эксплуатацией малки не ограничивается. Применяется прибор также в мебелестроении, когда по заказу изготавливается столешница неправильной формы.

Часто такой инструмент надо использовать при проведении сварочных работ, например, когда нужно изготовить металлические столбики для арки или теплицы с одинаковым углом отклонения. Всегда, где есть необходимость вырезать угол соответствующего градуса, понадобится взять в руки угломер.

С этим простым и незамысловатым прибором всегда удобно работать. Причем его не надо покупать, ведь сделать его легко самостоятельно. Если же задались целью купить малку, то для этого не нужно ехать по строительным магазинам. Для этого есть интернет магазины, где можно выбрать подходящий инструмент хорошего качества и по низкой цене. Если еще не знаете, как пользоваться малкой, то пришло время научиться, тем более, что это легко и просто.

В итоге важно подчеркнуть такой фактор, как эффективность малки-угломера. Без такого инструмента сделать точный замер непрямого угла было бы очень сложно. Для этого потребовался бы транспортир, которым бы высчитывался угол, а после переносился на проецируемую плоскость или заготовку

В видеоматериале представлен подробный отчет об изготовлении малки своими руками

Для этого потребовался бы транспортир, которым бы высчитывался угол, а после переносился на проецируемую плоскость или заготовку. В видеоматериале представлен подробный отчет об изготовлении малки своими руками.

Публикации по теме

Учимся правильно пользоваться пузырьковыми строительными уровнями

Пирометр для определения потерь тепла в доме и квартире

Динамометрические отвертки и их назначение

Как пользоваться мультиметром при измерении электрических величин — виды, назначение и функции прибо…

Основные задачи этого инструмента

Основным предназначением малки является измерение имеющегося угла с последующим его переносом на заготовку или более точный измерительный прибор. Пользуются огромной популярностью малки при установке подоконников. При помощи этого инструмента замеряется угол откоса, после чего он переносится непосредственно на заготовку, что позволяет максимально точно вырезать необходимый размер.

Переставная малка применяется также с целью определения «угла рассвета» во время монтажа оконных откосов.

Малки также называют еще угломерами, которые на сегодня бывают различных видов, форм и размеров. Популярностью пользуются угломеры размером 300 мм, что позволяет осуществлять измерение различной длины углов. Угломеры изготавливаются также из дерева, пластика или металла. Измерять углы можно при помощи транспортира, но это очень неудобно, и занимает много времени. В последнее время появился электронный угломер, который позволяет измерять точность угла до 1 мм.

Малка угломер своими руками

Иногда возникает потребность воспользоваться угломером, но его не оказывается под рукой. Его можно и даже нужно приобрести, но если выполняется разовая работа, то рассматриваемый инструмент вполне реально изготовить самостоятельно. Для изготовления потребуются такие материалы:

Деревянный брусок, который и будет являться колодкой или неподвижую линейку. Если используется фанера или пластик, то тоной частью инструмента.
Кусочек фанеры или пластика, а лучше всего использовать старую деревяннлщина их не должна превышать 3 мм. Эти материалы будут играть роль подвижного элемента.
Для соединения этих двух материалов понадобится просверлить в них отверстия, после чего соединить между собой при помощи болтового соединения с «барашкой».

На листе фанеры или пластика делаются отметки в 20-40 мм. Если используется линейка, то на ней разметка уже имеется. После этого потребуется соединить подготовленные материалы, получив в итоге самодельный угломер. Ниже на видео представлено изготовление малки своими руками простейшим способом.

Как пользоваться малкой: пошаговая схема

О том что в работе можно использовать малку, знают далеко не многие мастера. В данном контексте имеется не просто перенос непрямого угла на заготовку, а непосредственный расчет сопряжения двух соединяемых элементов. Рассмотрим особенности применения рассматриваемого инструмента на примере оконных откосов.

При помощи малки можно выполнить правильное оштукатуривание на основании стандартов. Пошаговая схема правильного пользования инструмента выглядит следующим образом:

Выбирается «угол рассвета». Определяемся со скосом, под которым будет осуществляться оштукатуривание.
О. Для этого берем в руки угломер, после чего приступаем к замерам. Неподвижная часть малки прикладывается к краю оконной рамы, а подвижной частью осуществляется определение угла от края оконного проема со стороны стены.Чтобы зафиксировать полученное значение, необходимо на инструменте завинтить «барашек». Со стороны стены фиксируем полученный результат непосредственно в верхней и нижней точке.
Выравнивание откоса. Чтобы углы для откосов получились идеальными, потребуется попросту установить рейку или планку к стене по периметру окна. Угломером определяется место расположения края рейки, после чего фиксируем ее саморезами. Рейку необходимо проверять при помощи строительного уровня, так как она должна иметь строго вертикальное расположение.
Нанесение раствора и заделывание откосов. На откосы наносится раствор с запасом, а при помощи правила осуществляется удаление излишков. Чтобы откос получил направление угла, требуется установить правило краем к оконной раме, после чего провести по откосу снизу вверх. Правило удалит излишки раствора, а также выровняет поверхность.
Чистовая отделка представляет собой добавление конечного слоя раствора штукатурки (если нужно), что позволит завершить выравнивание откоса. Заделывать откосы большими слоями штукатурки не желательно, так как она, не успев засохнуть, будет попросту «плыть». Чистовая отделка также предусматривает использование угломера, при помощи которого осуществляется проверка.

https://youtube.com/watch?v=IF9kB0oQLgE

На примере оконных откосов было рассмотрено применение угломера

Не так важно, какой малкой пользовались вы для выравнивания углов откосов. Главное, чтобы для проделывания данных действий мастер использовал малку, а также знал, как правильно ею пользоваться

Классификация инструмента

Существует множество видов данных устройств. Классифицируют их преимущественно за предназначением. Современными производителями выпускаются такие варианты устройств:

Строительные. С их помощью выполняют различные разметочные и монтажные операции. Угломер строительный может применяться при разработках чертежей проектов зданий и сооружений.
Плотничьи. Без них не обойтись при работе с деревянными заготовками.
Мореходные. Предназначены для определения географических широт.
Слесарные. Используются для проведения специализированных работ. Посредством таких приборов получают высокоточные измерения.
Учебные. Ими пользуются школьники в рамках учебных программ.
Артиллерийские. Их применяют военные в процессе установки артиллерийских орудий.
Универсальные. Посредством этих устройств измеряются углы при выполнении различных работ.

Разделить механические инструменты можно и по таким критериям как их размеры и тип погрешностей. Кроме того, они могут классифицироваться по сфере применения. Современные механические устройства могут использоваться:

Для измерений внешних углов (маркировка УМ).
Для измерений внутренних углов (УН).

Конструктивные особенности

Угломеры универсальные составлены из:

Основания;
Линейки-основания;
Угольника;
Подвижной линейки;
Стопора;
Нониуса;
Винта микрометрической подачи.

Единица измерения углов — градус (1/360 диаметра окружности), это один шаг измерительной шкалы. Градусы разделены на минуты и секунды. Общий элемент конструкции приборов — основание, напоминающее подвижную дугу, на которой располагается шкала измерений. Последнюю подвижно закрепляют специальной линейке, ей отведена роль отправной точки. Зачастую такие инструменты вместо линейки комплектуются угольником, прикрепленным к опорной планке. Отмечать полученные результаты помогает особый винт.

У маятниковых механических устройств присутствует отдельный элемент, занимающий вертикальное положение при изменении угла наклона измеряемых деталей. Такие приборы отличаются удобством проведения измерений по сравнению с обычными их аналогами. Их применяют преимущественно при работах с габаритными изделиями (например, проверяют углы расположения узлов и механизмов в сельскохозяйственной технике).

Для изготовления измерительных приборов чаще всего используется инструментальная сталь. Она прочна и стойка к повреждениям. Служат стальные угломеры очень долго. В отдельных случаях инструменты данного типа могут изготавливаться из пластика либо дерева. Ими пользуются при проведении внутренних ремонтов в помещениях (монтаж плинтусов, установка стеновых панелей и другие). Иногда для производства используется легкий алюминий.

Нониус — дополнительная шкала, установленная на угломере. Данный вспомогательный компонент имеет незначительные размеры, закреплен над верхним краем дугообразного основания и во время работы не перемещается. Он предоставляет возможность более точно определять количество долей деления главной шкалы.

Угломеры разных видов: как выбрать подходящий?

В наши дни без угломера невозможно представить себе ни одно производство, ни одну стройку. Традиционный универсальный угломери сложный лазерный измерительный комплекс часто соседствуют в одном цеху. Конструкторы и изобретатели постоянно совершенствуют конструкции угломеров, повышая удобство пользования и точность измерений.

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

одну сторону измеряемого угла совмещают с основанием шкалы;
другую- с подвижной линейкой;
в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

Изготавливают из их инструментальной стали, реже- из бронзы.

Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов

При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы

Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.

Классификация видов

Существует несколько классификаций угломеров. Среди них наиболее значимы следующие:

по сфере применения;
по точности;
по погрешности измерения;
по принципу измерения;
по виду измеряемых углов.

По сфере использования различают следующие типы устройств:

Строительные. Рассчитаны на большие расстояния. Применяются для разметки объектов и во время монтажа, чтобы закрепить конструкции правильно.
Плотницкие. Оперируют сантиметрами, дециметрами. Используются для разметки деталей из дерева и других материалов.
Навигационные. Определяют направление на небесные светила, используются для вычисления географических координат точки наблюдения.
Слесарные. Отличаются от плотницких повышенной точностью, работают с металлическими заготовками и конструкциями.
Учебные. Применяются учащимися при изучении начальной и начертательной геометрии.
Артиллерийские. До конца XX века использовались для наводки орудий. В настоящее время вытесняются электронными системами наведения.
Горные. Строительные, приспособленные для работы в закрытых пространствах горных выработок.

По виду измеряемых углов приборы делятся на

внешние (маркировка УМ);
внутренние (маркировка УН).

Типы угломеров в зависимости от принципа измерения будут рассмотрены в следующем разделе.
