Учимся правильно пользоваться пузырьковыми строительными уровнями

Как научиться пользоваться третьей колбой на уровне

Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.

Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.

Принцип работы такого механизма следующий:

  1. Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
  2. Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
  3. Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет

Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.

Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность

Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов

Уровень — решающий прибор в руках строителя. С его помощью определяют угол положения различных поверхностей, без него невозможно ровно заложить фундамент, установить стены, определить дверные проемы — это известно каждому, кто хоть раз интересовался вопросами строительства.

Читать также: Автоматический выключатель дифференциального тока и узо отличие

Чтобы начать пользоваться уровнем, нужно, прежде всего, знать, что он из себя представляет, как устроен и чем различаются между собой его типы, имеющие свои достоинства и недостатки.

Подготовка к работе

Несмотря на элементарное устройство гидроуровня строительного, вопрос, как пользоваться устройством, включает некоторые тонкости в подготовке. Для настройки девайса проделывают следующие манипуляции:

  • Иногда трубку советуют вначале немного потянуть по всей длине, чтобы уменьшить риск образования изломов. Делать это необязательно.
  • Набирают воду в любую удобную ёмкость (ведро, банку) и ставят её на возвышение (стул или подоконник). Воду можно подкрасить любым способом, чтобы лучше видеть уровень.
  • Один конец шланга помещают в воду, другой опускают к полу и держат над тазиком. По закону сообщающихся сосудов вода устремится к нижнему концу; надо лишь подождать, пока она сольётся.


Проверка качества заполнения Источник stroy-podskazka.ru

  • Чтобы ускорить процесс, можно втянуть воздух из нижней трубки. После того, как вода немного протечёт, оба конца зажимают пальцем.
  • Чтобы было удобно измерять, концы шланга оставляют пустыми примерно на 20 см.

После того, как уровень водяной строительный готов, проверяют качество заполнения. Для этого концы трубки выравнивают, приложив к стене. Уровни должны совпадать и оставаться одинаковыми при смещении концов друг относительно друга. В этом случае можно приступать к измерениям.

Если при смещении концов вода не выравнивается, надо найти и устранить причину – воздух в шланге или его перелом. Воздух выгоняют, подняв концы трубки повыше и постукивая по ней; пережатое место распрямляют. Затем ещё раз проверяют уровень воды.


Выбор точки отсчёта Источник ytimg.com

Как обойтись без покупки строительных уровней

Когда нужно срочно повесить на стену рамку, зеркало или установить ровно мебель и бытовую технику, а под рукой нет строительного угломера – поможет смартфон. В устройствах от компании Apple или телефонах на базе Android имеются встроенные датчики положения в пространстве, гироскопы, геомагнитные сенсоры. Данный функционал можно задействовать вместо небольшого строительного уровня.

Владельцам iPhone не потребуется устанавливать дополнительные программы. Встроенное приложение «Компас» имеет режим измерения наклона. Чтобы попасть в режим угломера, надо открыть компас и смахнуть экран влево:

iPhone вместо строительного уровня

Если нужен привычный визуальный стиль пузырькового ватерпаса, можно скачать стороннюю программу:

Визуальный стиль пузырькового ватерпаса

Скачать для iOS   Скачать для Android

Для Android-смартфонов необходима установка софта из магазина приложений GooglePlay. Выбрать можно простое приложение, измеряющее отвес, наклон и углы. Бесплатная программа называется «Строительный уровень».

Наш Рейтинг

8.3 Total Score

Заключение

8.4Expert Score

Kapro

7.5

STABILA

8.5

STANLEY

8.5

ADA Titan

9

8.2Оценка пользователя

Kapro

6

STABILA

10

STANLEY

7

ADA Titan

10

 |

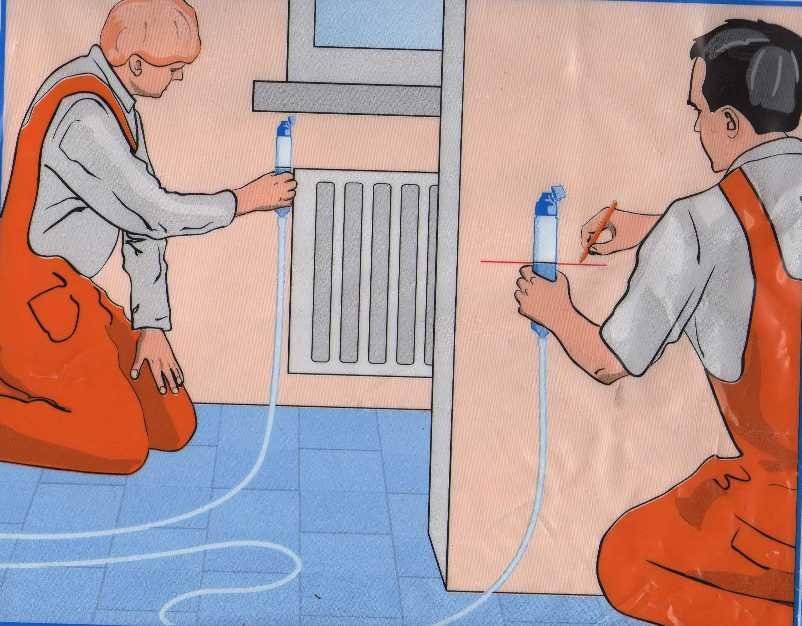

Как работать с водяным уровнем?

Работать с водяным уровнем не сложно: немного сноровки и у вас все получится. Рассмотрим поэтапно принципы работы.

  • Сложность заполнения шланга водой заключается в нежелательном присутствии пузырьков воздуха, они разделяют массу воды и способны влиять на результат измерений. Поэтому заполнение шланга водой из-под крана я вам не советую. Наполните шланг с помощью ведра, выставленного на высоту 2 м, либо залейте воду, используя воронку.
  • Воду для уровневой системы рекомендую подкрасить любым красителем, так колебания воды заметнее глазу. Если в шланг все-таки попал воздух, избавьтесь от него по следующей схеме: наступите на середину шланга, а концы в разных руках поднимите высоко вверх. Воздух уйдет. Перед началом измерений проверьте инструмент: приложите концы трубки друг к другу, убедитесь, что вода на одном уровне.

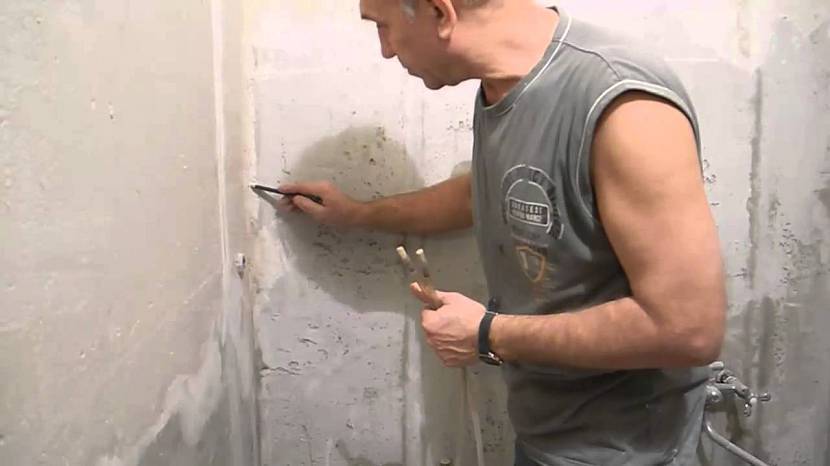

  • Отметьте на стене реперную точку на необходимой высоте, установите один из концов шланга так, чтобы уровень воды находился в нужной точке. Конец шланга в реперной точке держит помощник, либо шланг фиксируется к стене на неподвижный крепеж.
  • Отойдите на некоторое расстояние от реперной точки, приложите шланг к стене. Дождитесь, пока вода успокоится, и поставьте отметку, которую показывает уровень воды. Не забывайте закрывать отверстие шланга во время передвижений, чтобы количество воды не уменьшалось.
  • На каждой поверхности выполните 3-4 отметки, измерьте остальные стены. Помните, что все измерения производятся из первой реперной точки.

  • Соедините отметки на каждой стене с помощью горизонтальной крашеной нити. Инструмент прост в использовании. Зафиксируйте нить между отметками, слегка натяните от стены и отпустите – на стене отпечатается ровная горизонтальная линия.
  • Для переноса уровня в другое помещение, от первой реперной точки перенесите одну контрольную в соседнюю комнату. От нее откладывайте остальные отметки, как от основной точки.
  • Следите за положением шланга. Избегайте перегибов, заломов и натяжения шланга, чтобы не ошибиться в измерениях.

Водяным уровнем пользовались еще наши родители, когда о современных удобствах речи не шло. И до сих пор он остается надежным инструментом, который легко сделать из подручного материала.

Какие бывают пузырьковые уровни

Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.

Вторая ключевая характеристика пузырькового прибора — измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.

Сегодня можно купить изделия следующих типов.

  1. С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
  2. С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
  3. С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.

Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.

Инструмент h-образной формы: предназначение и применение

Правило h-образной формы характеризуется простотой конструкции и облегченностью веса. Снижение его массы достигается путем изготовления инструмента из тонколистового сплава алюминия и минимальным количество ребер жесткости. Малый вес одновременно является как преимуществом, так и недостатком. Преимущество заключается в удобстве выполнения работ, а недостаток в их ограниченных возможностях.

Специальная конструкция профиля такого правила упрощает его эксплуатацию, так как выступ является рукояткой, посредством которой прибор удобно захватывается руками. Предназначен он для оштукатуривания стен (для пола не подходит) с использованием легких растворов, к которым относится гипс. Для работы с цементным раствором подходит меньше всего, так как не исключена вероятность деформации профиля под влиянием сильных нагрузок.

Наличие одной режущей кромки позволяет эффективно удалять подрезку возникающих наплывов, которые формируются при нанесении раствора на поверхность. В силу своей низкой прочности, инструмент подходит только для работы с легкими гипсовыми смесями. Используется зачастую домашними мастерами при выполнении разовых работ.

Это интересно! Конструкция рукоятки может иметь и другие варианты исполнения, как показано на фото выше.

Виды строительных уровней. Их преимущества и недостатки.

Строительные уровни условно можно поделить на ручные и лазерные. К ручным строительным уровням относятся: пузырьковый и колпачковый (гидроуровень, он же водяной уровень или отвес). Рассмотрим более подробно: для каких работ подходит тот или иной строительный уровень, его достоинства и недостатки.

Пузырьковый (реечный) уровень.

Самый популярный и широко известный измерительный инструмент. Большую популярность завоевали уровни с тремя колбами.

Конструкция: Основной элемент – планка из твердого материала. В нее вмонтированы прозрачные, стеклянные капсулы с пузырьком. На стекле ампулы (колбы) имеются измерительные метки (риски). Воздушный пузырь должен находиться в центре измерительных линий. Корпус бывает деревянный, алюминиевый и пластиковый. Широко используется уровень из алюминия. В колбах с пузырьком, как правило, находится технический спирт. В некоторых уровнях спирт подкрашивают и добавляют неон. Многие модели для удобства работы оснащены магнитами. Каждая отдельная ампула, установлена так, чтобы была возможность замерить горизонтальную и вертикальную плоскость, а также измерить плоскость, расположенную под углом 45 градусов.

Область применения. В профессиональной строительной работе и в быту.

Достоинства: простота в обращении, приемлемая цена, универсальный.

Недостатки: не подходит для масштабных работ.

Как настроить уровень строительный пузырьковый: перед использованием реечного уровня нужно проверить, что все ампулы закреплены и не имеют повреждений. Также необходимо проверить точность уровня. Для этого устанавливаем уровень на ровную горизонтальную плоскость. Делает отметку (риску) на месте пузырька в колбе. Переворачиваем уровень на другую сторону. Пузырек в колбе должен находиться на том же самом месте. Если уровень имеет несколько колб, проверять точность необходимо каждой колбы.

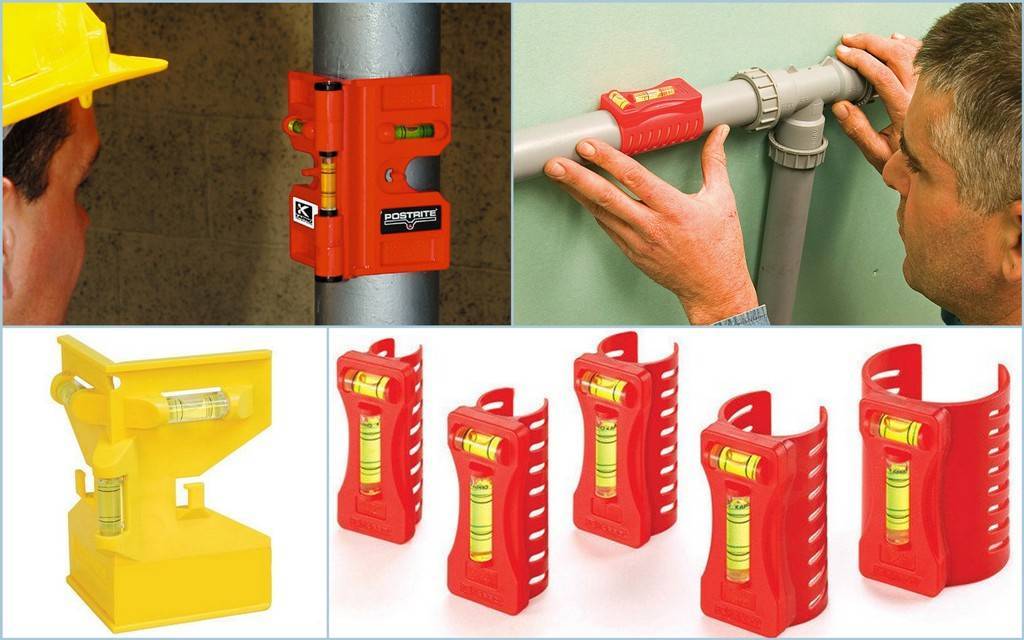

Трубный уровень.

Относится к разновидностям пузырькового уровня.

Конструкция: имеет вид полухомута со встроенной колбой. Может быть складным.

Область применения: используют для укладки труб и профиля.

Достоинства: компактен, имеет не большой вес, укомплектован фиксаторами на поверхности.

Недостатки: узкая специализация.

Перед использованием уровня нужно удостовериться, что все колбы закреплены, и не имеют повреждений. Принцип проверки точности инструмента аналогичен проверке пузырькового уровня.

Гидроуровень (водяной строительный уровень).

Один из точных измерительных инструментов.

Конструкция: две прозрачные трубки со шкалой, соединены мягким и гибким шлангом.

Область применения: для выравнивания горизонтальной поверхности большой площади.

Достоинства: простота в обращении и невысокая стоимость.

Недостатки: узкая специализация. При хранении и при заполнении емкости необходим навык. Для работы требуется компаньон. Работа при температуре выше 0°С.

Перед использованием трубку промывают мыльным раствором, а затем заполняют водой

Важно, чтобы в трубку не попал воздух, иначе замер будет с погрешностью. Точность работы проверяют замером жидкости в двух емкостях. Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня

Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике

Для облегчения работы, многие модели имеют резиновые ползунки, для отметки уровня. Принцип работы уровня – это сообщающиеся сосуды. Как взаимодействуют сообщающиеся сосуды нам хорошо известно из школьной программы по физике.

Лазерный строительный уровень.

Профессиональный строительный измерительный инструмент. Широкую популярность приобрел электронный лазерный уровень. Это самый точный строительный уровень на сегодняшний день.

Конструкция: в основе уровня – лазерный излучатель. Этот луч располагается параллельно подошве уровня. Лазерный уровень может крепиться на магнитах, штативах, кронштейнах. Многие модели имеют жидкокристаллический экран и встроенную память.

Область применения: используется в профессиональной сфере.

Достоинства: высокая точность измерения. Универсален. Компактен.

Недостатки: сложность в управлении. Высокая цена.

Перед работой с лазерным уровнем в обязательном порядке ознакомитесь с инструкцией. Электронные уровни оснащены системой автоматического выравнивания. Работает уровень на пальчиковых батарейках, поэтому чтобы результаты были точными, следите за состоянием заряда в батарейках.

Удачного выбора!

Разметка нулевого уровня полов

После того, как с помощью гидроуровня, обычного или ротационного лазера был размечен уровень горизонта, на высоте 1,0-1,5 метра от существующих полов, можно сделать отбивку нуля для выполнения бетонной заливки. Для этого во всех помещениях необходимо выполнить измерение высоты от основания до нанесенной ранее на стену линии.

Там где высота будет наименьшей, следует отступить от поверхности на 30 мм, измерить расстояние до линии горизонта и запомнить его. В углу отмерить от линии горизонта контрольную высоту и вкрутить в стену саморез. В другом углу повторить эту операцию. Натянуть на саморезы шнур, который и покажет нулевой уровень пола.

После этого следует проверить, нет ли под натянутым шнуром мест, где расстояние до пола менее 30 мм. Если такие места есть, то во время выполнения работ была допущена ошибка и ее необходимо исправить.

Калибровка пузырькового уровня

Удобно градуировать только тот уровень, у которого блоки колб закреплены винтами другими словами есть система их поворота. Процедура выглядит так:

  • тесситура устанавливается на пенопластовый лист, погруженный в наполненную водой ванну тож корыто;
  • отмечается смещение пузырька;
  • производится поворот колбы до размещения пузырька воздуха конкретно между рисками верности горизонта;
  • уровень поворачивается по вертикали в 180 градусов и снова устанавливается на лист.

Регулировки продолжаются перед момента, когда приспособление в любом направлении не начнет показывать правове горизонта с одинаковым положением пузырька. После этого блоки колб фиксируют полным затягиванием винтов.

С гонором! Такая процедура калибровки проводится и для давно используемых уровней. Деятельность в том, что из-за ударов, вибрации, температурных воздействий со временем адаптация может давать неверные показания.

Недорогие модели, у которых нет винтов к регулировки положения колб, практически не поддаются калибровке, но поглощать варварский метод. После установки на плавающий лист пенопласта отмечают конец колбы, к которому уходит пузырек. Уровень достают и легкими ударами молотка и отвертки пытаются отстранить от должности элемент в креплениях или деформировать его. Таким способом можно раздробить колбу. Но если этого не случилось и удалось немного повысить точность прибора, после регулировки цилиндрик намертво заливают в гнезде суперклеем.

Проверка точности измерений пузырьковым уровнем

Даже самый качественный и дорогой уровень может иметь погрешности. Для исключения таких непредвиденных последствий, следует еще в магазине произвести проверку ватерпаса на неточность показаний или величину погрешности. Как это сделать, знает далеко не каждый продавец. Этот метод проверки заключается в выполнении следующих действий:

  1. Расположить уровень на горизонтальной плоскости стены или любого основания
  2. Выровнять уровень так, чтобы на колбе пузырек был расположен по центру
  3. Прочертить прямую линию карандашом
  4. Развернуть прибор на 180 градусов, и приложить инструмент к разметке. При этом пузырек в колбе должен расположиться по class=»aligncenter» width=»475″ height=»356″

Аналогичным способом проверяется колба для измерения горизонтальной и вертикальной плоскостей. Если метки совпадают, значит прибор обладает высокой точностью. Если имеется смещение, то прибор можно попробовать откалибровать при наличии соответствующего механизма. Как проверить точность показаний пузырькового уровня, показано подробно на видео.

Какие бывают пузырьковые уровни

Все модели пузырьковых уровней делятся на несколько значимых групп. Но вне зависимости от функционала прибора, он во всех вариантах исполнения будет иметь ряд ключевых характеристик. Главная из них — конструкция корпуса. Это обязательно прочная рама, выполняемая в виде коробчатой структуры, двутавра, профилируемая путем фрезеровки цельнометаллической заготовки или отливаемая из алюминия.

Вторая ключевая характеристика пузырькового прибора — измерительные колбы. Это пластиковые емкости цилиндрической формы с легким изгибом по оси. Внутри находится незамерзающая жидкость, обычно на спиртовой основе. Объем колбы она заполняет не полностью. Образуется воздушный пузырек, с помощью которого производится измерение горизонта.

Сегодня можно купить изделия следующих типов.

  1. С одной колбой. Пользоваться строительным уровнем такого типа можно только для проверки одного горизонта. Обычно это горизонтальная поверхность.
  2. С двумя колбами. Такой инструмент предназначен для контроля как вертикальной, так и горизонтальной поверхности. Каждая из колб выполняет отдельную задачу.
  3. С тремя колбами. Приспособление этого класса наиболее популярно. Кроме контроля вертикали и горизонтали, недорогие изделия позволяют измерять наклон плоскости под углом 45 градусов. Купив более дорогую модель, пользователь получает третью колбу в поворотном блоке. Он позволяет измерять произвольные углы с фиксированным шагом.

Отдельно стоит рассматривать профессиональные продукты. К примеру, существуют приспособления с шестью колбами. Каждая из них служит для контроля определенного горизонта. Модели такого класса предназначены для выполнения особых измерений. В частности, выпускались приспособления, специально предназначенные для контроля прокладки трубопроводов, ее соответствия требованиям стандартов.

Как проверить строительный пузырьковый уровень на точность

Прежде чем пользоваться пузырьковым уровнем по горизонтали и вертикали, нужно провести проверку и при необходимости выполнить настройку на точность. Тестировать необходимо обе капсулы, поскольку ошибочные показания они могут предоставлять и вместе, и по отдельности.

Проверка горизонтали

Проверку уровня по горизонтали проводят по простому алгоритму:

  • приспособление кладут на любую ровную поверхность — на стол, подоконник или на пол;
  • запоминают или записывают положение капельки внутри горизонтальной капсулы;
  • переворачивают прибор на 180° на той же самой точке;
  • снова проводят проверку капсулы и сравнивают показания с предыдущими.

Если пузырек воздуха остается в одном и том же положении на обоих этапах, прибор работает правильно. В дальнейшей настройке он не нуждается. Если показания разные, то нужно провести регулировку пузырькового уровня, прежде чем осуществлять измерения.

Стоит особенно отметить, что при проверке капелька в ампуле не всегда занимает ровное положение между рисками на колбе. Если на поверхности есть незначительная неровность, она будет отклоняться в ту или иную сторону

Но даже если пузырек во время проверки в обоих положениях выходит за пределы отметок, важно, чтобы при переворачивании инструмента он все равно размещался одинаково

Строительный прибор не может давать правильных и ошибочных показаний на разных сторонах. Если в одном положении инструмент утверждает, что поверхность ровная, а в другом демонстрирует наклон, нужно провести настройку и откалибровать пузырьковый уровень. Выполнять дальнейшие замеры только одной «правильной» стороной нельзя.

В настройке нуждаются даже совершенно новые уровни из магазина

Проверка вертикали

Проверку пузырькового уровня в вертикальной плоскости проводят по аналогичному алгоритму. А именно:

  • прикладывают прибор к стене, поверхности двери или фасаду мебели;
  • запоминают положение пузырька с воздухом;
  • переворачивают прибор другой стороной;
  • проводят повторный замер из той же точки и сравнивают показания.

Если вертикальная капсула демонстрирует разные значения при проведении проверки, инструмент требует настройки.

Что значат деления на колбах

Большинство делений на строительном уровне начинающему пользователю вполне понятны. На различных моделях встречается знакомая линейка для измерения расстояний или откладывания отрезков. Отдельные производители предлагают смещающиеся блоки для разметки отверстий по шаблону.

Больше всего вопросов вызывают деления на строительном уровне, увиденные на цилиндриках с пузырьками внутри. Что это за отметки – рассмотрим ниже.

  1. Маркировочные метки, нужные для определения верности горизонта. При прикладывании прибора на ровной поверхности воздух в соответствующей колбе разместится строго между рисками, края пузырька подходят к ним вплотную.
  2. Метки погрешности. Расположены за рисками верности горизонта, ближе к краям колбы. Присутствуют у изделий средней и дорогой категории. К каждому из них прилагается инструкция, где приводится цена деления. При смещении пузырька к таким меткам можно определить наклон поверхности в миллиметрах на погонный метр.
