Замена звёздочки
Самая частая причина появления неисправности в этом элементе – заклинивание цепи из-за её перекоса или существенный износ самой звездочки бензопилы
При появлении каких-либо признаков этих отклонений необходимо внимательно осмотреть плоскость и зубья передаточного элемента привода, обратив внимание на глубину сноса (она не должна превышать 0,5 мм)
При обнаружении сильного износа или следов деформации на корпусе звездочки её иногда удаётся отремонтировать, а при серьёзной неисправности требуется полная замена. Независимо от характера обнаруженного повреждения, перед ремонтом сначала потребуется снять звездочку с бензопилы, то есть полностью освободить её от всех удерживающих креплений.
Сцепление большинства бензопил одинаково расположено. Для разборки следует воспользоваться свечным ключом, который обычно идет в комплекте к бензопиле, съемником муфты и стопором для поршня.
Вначале откручивают и снимают шину, убирают цепь. Снимают верхнюю крышку, чтобы получить доступ к свече, выкручивают ее и устанавливают стопор поршня. Часто для стопора используют веревку или шнурок, но специалисты не советуют этого делать. Лучше при снятии сцепления воспользоваться специальным стопором. Снимают боковую крышку, откручивают муфту сцепления (по часовой стрелке!) и добираются до звездочки.
В другом варианте откручивают пускатель и снимают защиту, чтобы придерживать с обратной стороны узел, который прокручивается. Порядок полного демонтажа основных частей мотопилы хорошо представлен в видео
Все снятые детали надо складывать в одно место, чтобы они не потерялись. Можно делать фото узлов бензопилы, чтобы в дальнейшем после ремонта быстро собрать инструмент в обратном порядке.
Поломки цилиндро-поршневой группы
Причиной невозможности запустить бензопилу или вывода её на достаточную для работы мощность может быть пониженное давление смеси в цилиндре (рабочее давление — не ниже 8 атмосфер). Виной всему износ элементов ЦПГ — подшипников, колец, поршня или цилиндра.
Предварительный осмотр проводится через выпускное отверстие, чтобы получить к нему доступ, придётся демонтировать глушитель. Для более полной картины необходимо использовать компрессометр. Он вставляется в отверстие для свечи зажигания, после чего надо провернуть коленчатый вал при помощи стартера или дрели. Полностью разобраться с проблемами ЦПГ поможет лишь разбор двигателя. Сняв картер с цилиндра, осмотрите поршень. Если он покрыт сколами и глубокими царапинами его следует поменять. При выработке поверхности цилиндра проводится его расточка. Изношенность поршневого кольца определяется нагаром, неплотным контактом с цилиндром.

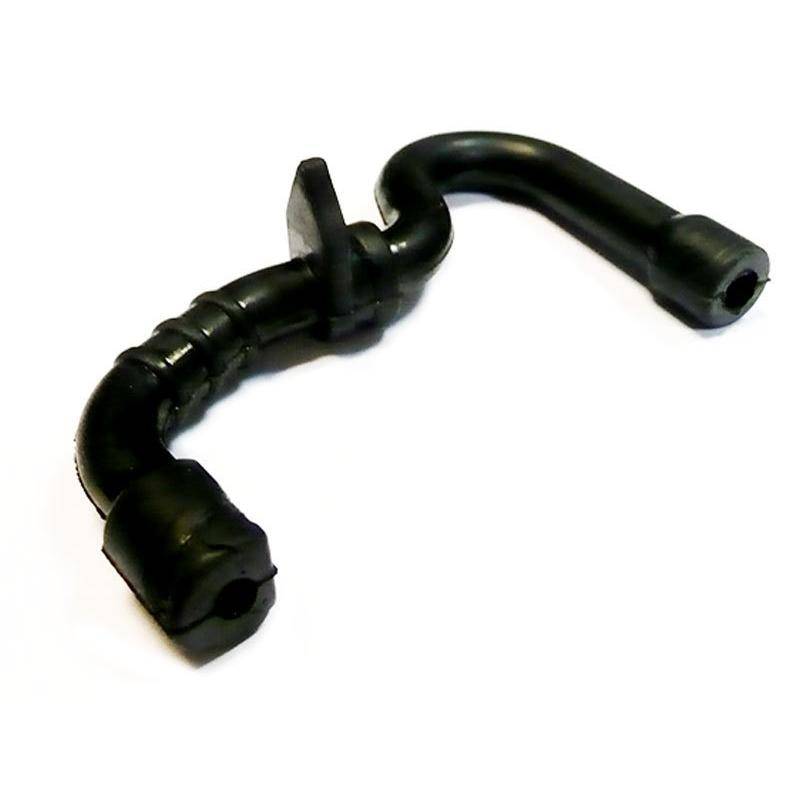

Замена топливного шланга на бензопиле 3816

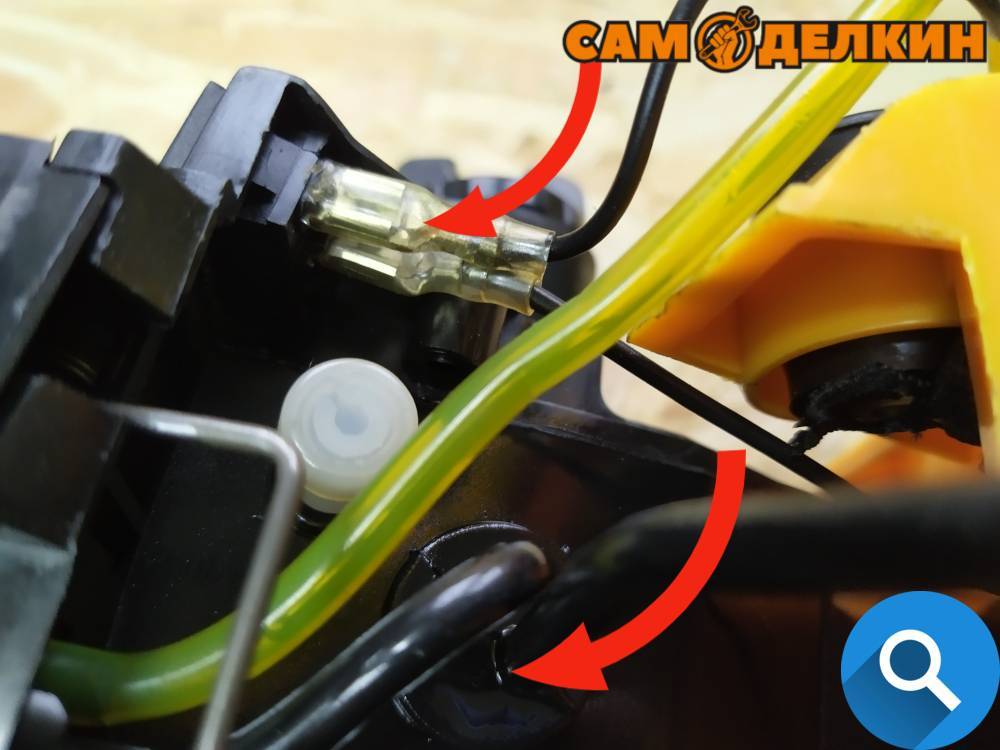

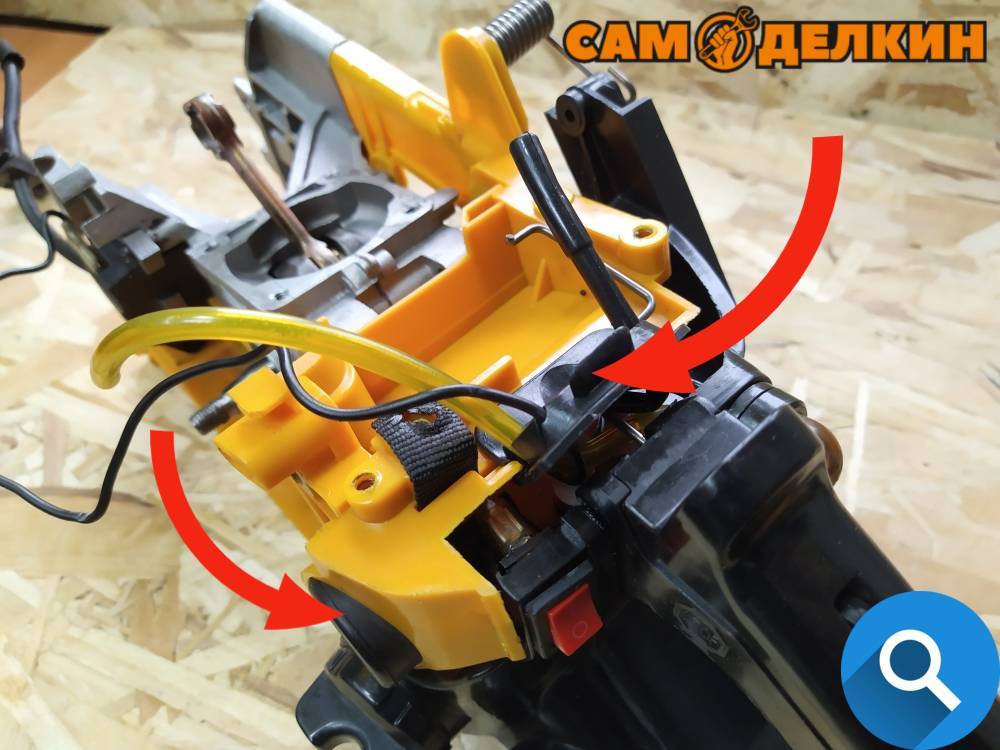

Как заменить топливный шланг на бензопиле и что делать если течет масло с бензопилы? В данном видео мы устра.
Недостаточное поступление топливной смеси из карбюратора в цилиндр или нарушение правильного соотношения между топливом и воздухом, смешиваемыми в карбюраторе, может происходить по нескольким причинам: из-за забивки воздушного фильтра, неотрегулированности карбюратора, забивки его каналов или сетки-фильтра.
Как правило, ремонт бензопил не обходится без чистки воздушного фильтра, поскольку загрязняется он довольно быстро. Когда это происходит, снижается поступление воздух в карбюратор, топливная смесь на выходе из него получается слишком обогащенной, что нарушает нормальную работу двигателя. замена топливного шланга на бензопиле husqvarna 136 — duration: не заводится на холодную. Снимать грязный фильтр для очистки нужно аккуратно, чтобы грязь с него не попала в карбюратор. Фильтр следует почистить или промыть в воде с каким-нибудь моющим средством, просушить и установить обратно.
Разрегулированность карбюратора устраняется его регулировкой. Замена топливного шланга на бензопиле husqvarna. Обычно это делается с помощью трех винтов — максимальных и минимальных оборотов и винта холостого хода. Регулировку нужно проводить в строгом соответствии с инструкцией, несоблюдение которой может привести к поломке двигателя. Некоторые производители пил оставляют только один регулировочный винт (холостых оборотов) — чтобы исключить нежелательное вмешательство неопытных пользователей в работу карбюратора. Пример регулировки карбюратора бензопилы смотрите в статье Работа бензопилой.
Если регулировка карбюратора не помогла, нужно почистить его каналы и фильтр-сетку, а заодно проверить и целостность мембраны. Карбюратор — одно из самых сложных устройств бензопилы, поэтому приступать к его разборке и чистке нужно с полным пониманием ответственности этой операции. замена ведущей звездочки на бензопиле замена звёздочки на китайской бензопиле. Он состоит из множества мелких деталей, которые имеют особенность незаметно выскакивать из своих мест и безвозвратно теряться, так что, разобрав это капризное устройство, можно его и не собрать.
Ниже изображена схема другого карбюратора бензопилы.
Если опыта и уверенности в собственных силах нет, ремонт карбюратора бензопилы лучше доверить специалисту сервисного центра. Иногда для качественной очистки карбюратора приходится применять ультразвуковую очистку.
Глушитель. Замена замена топливного шланга на замена топливного шланга на бензопиле. Нередко причиной неисправности двигателя, особенно в том случае, когда двигатель нормально работает на малых оборотах и глохнет под нагрузкой, становится забивка продуктами сгорания искрогасителя глушителя, которая препятствует нормальному выхлопу. Ремонт в данном случае состоит в снятии глушителя, разборке (если он разборный) и его мокрой чистке от нагара с использованием моющих средств. Неразборный глушитель после мойки сушится феном. Помните, что нагар содержит вещества являющиеся канцерогенами, и сухая чистка, вследствие которой возможно их вдыхание, недопустима. При снятии глушителя, выпускное отверстие двигателя затыкается чистой тряпкой.
Неисправности и ремонт бензопилы
Бензопила – это не такое уж сложное устройство. Но в случае обнаружения неисправности нужно иметь хотя бы базисные познания, чтоб отыскать и убрать появившийся недостаток.
Давайте разглядим главные неисправности бензопил, узнаем, с чем они связаны, также разберем главные шаги по исправлению поломок.
Самое главное, до того как приступать к ремонту, это правильное определение неисправности. А обстоятельств неработоспособности каждого элемента может быть несколько. Потому перед тем, как начать разборку бензопилы, необходимо попытаться найти, с чем связан отказ в работе.
Обычно, отказ в работе бензопил бывает вызван неисправностью мотора либо появлением поломок в других ее узлах.
К неисправностям мотора относят:
- неисправность зажигания;
- проблемы в системе подачи горючего;
- неисправности поршня либо цилиндра.
В других узлах в большинстве случаев неисправности появляются из-за отказов тормозного механизма, системы смазки, работы муфты сцепления, шины и др.
Давайте разглядим обе группы дефектов, чтоб вы могли по мере надобности найти причину поломки своими силами, не обращаясь в ремонтную мастерскую.
Как снять карбюратор с бензопилы?
Или двигатель не запускается или сразу глохнет, скорее всего, забился карбюратор и нуждается в чистке. Как проверить карбюратор бензопилы? Придется разбирать – иначе никак не получится.
Перед тем, как почистить карбюратор на бензопиле, все же рекомендуется проверить и другие узлы: воздушный и топливный фильтры, свечу зажигания и глушитель. Не исключено, что именно они засорились – проще прочистить фильтр или заменить свечу, чем производить чистку карбюратора на бензопиле. Кстати, именно проблема со свечами является причиной, почему бензопила стреляет в карбюратор – слишком позднее зажигание приводит к тому, что образуется избыток топливовоздушной смеси, так как она не успевает сгорать полностью.
В том случае, если проблема не устранена, придется снять карбюратор. Сделать это очень просто:
- Снимаем пластиковую заднюю крышку – она держится на фиксаторе или на резьбе.
- Демонтируем воздушный фильтр.
- Плоской отверткой необходимо поддеть воздушные тяги и снять их. Тяг может быть две или три, зависит от модели.
- Карбюратор крепится двумя креплениями – они расположены диагонально. Нужно их открутить.
- Отсоединить бензиновый шланг, по которому топливо подается в карбюратор из бензобака.
Принцип работы
Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:
- стартер;
- маховик, он же узел охлаждения;
- блок зажигания;
- механизм сцепления и тормоза;
- карбюратор с компенсатором STIHL;
- воздушный фильтр;
- топливный и масляный бак;
- глушитель;
- антивибрационная система.
Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.
В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается. Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.
Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.
голоса
Рейтинг статьи
Как правильно отрегулировать карбюратор на бензопиле своими руками
Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.
Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.
- H: отвечает за работу главного жиклера и регулирует максимальные обороты.
- L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
- S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.
Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:
Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы
Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.
После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.
Проблемы с каналом подачи топлива
Отсутствие нормальной подачи топлива в зону сгорания возможно по целому ряду причин, включая образование засора и разбалансировку карбюратора (или нарушения в управлении приводом дроссельной заслонки).
Для точной идентификации этой неисправности необходимо отсоединить подводящий шланг от штуцера и проверить напор топлива. Если вытекающая из него струя окажется слабой, велика вероятность того, что засорился фильтр, располагающийся в горловине заливного бака. В случае заметного на глаз загрязнения следует снять его и почистить (при сильном износе фильтрующего элемента рекомендуется заменить новым).
Сапун проверяют таким же образом, а при обнаружении его загрязнения чистят с помощью иглы. В случае нарушений в регулировке карбюратора её повторяют ещё раз до получения положительного результата
При обследовании тросика и рычага привода дроссельной заслонки обращается внимание на то, чтобы они были целыми и располагались на своем месте
Нагар на контактах
Если в зазоре свечных контактов скопился черный нагар, можно сделать вывод о неисправности в топливной подаче, а именно – о нарушении пропорции между компонентами смеси или плохом масле. Для устранения причин образования нагара в первом случае следует тщательно отрегулировать карбюратор, а во втором – заменить масло более пригодным.
После этого нужно удалить наслоения нагара с контактов посредством шила или любого другого острого инструмента, а затем зачистить их мелкой шкуркой (лучше – «нулёвкой»).
В том случае, если бензопила всё равно не заводится, следует убедиться в наличии искры между её контактами.
Выявление проблем в запуске агрегата
Может возникнуть проблема при которой не заводится штиль 180. Она, как правило, связана с поломкой стартера. Фактически не происходит запуска агрегата после натяжения шнура.
Причинами отказа в запуске стартера могут быть:
- Выход из строя пружины.
- Треснутый либо поломанный шкив.
- Порыв троса для запуска.
Перед тем, как выяснить причины поломки, и приступить к ремонту стартера бензопилы, снимается корпус бензопилы. Для этого откручиваются винты, которые удерживают крышку со стартером. При этом применяются отвертки или специальный инструмент. При визуальном осмотре стартера выясняются причины почему инструмент не завелся.
Повреждение шкива трещинами и разрывами отражается на выполнении инструментом работ. Обнаружение механической неисправности либо дефектов в месте крепления пружины плавного спуска.
Уязвимым является место прикрепления, а также вставляемый в него кончик данной пружины. При выявлении неисправностей либо повреждений отдельных деталей стартера, производится их замена на новые.
Разборка и обслуживание поршневой системы бензопилы Stihl 180 – видео
Отремонтировать качественно агрегат можно при полном соответствии деталей марке бензопилы. Такая же схема замены запчастей действует и по отношению к электропилам при ремонте своими руками.
Разборка и чистка глушителя
Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.
- снять глушитель;
- разобрать (есть и неразборные модели);
- очистить от нагара, используя моющие средства;
- высушить феном;
- установить на место.
Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.
Перебои в работе бензопилы сигнализируют о возможном засорении глушителя
Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.
Как почистить карбюратор на бензопиле?
Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:
- Отсоедините верхнюю крышку и снимите ее.
- Аккуратно достаньте мембрану топливного насоса.
- В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
- Открутите нижнюю крышку.
- Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
- Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
- В последнюю очередь снимает дроссельная заслонка, рычаг и ось.
После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа
Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы
Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы.
Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.
Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.
После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.
Проблемы со смазкой двигателя бензопилы
Если во время приготовления топливной смеси вы не соблюдаете пропорции, вовсе не добавляете масло или же применяете некачественную контрафактную его подмену, то двигатель может перегреться и полностью выйти из строя. Если вы обнаружили на поршне пилы глубокие царапины, следует немедленно принять ряд защитных мер:
- Слить некачественное топливо и заменить его правильно составленной смесью, включающей бензин с высоким октановым числом;
- Заменить все неисправные и поврежденные детали;
- Поменять все уплотнители, прокладки и сальники;
- Очистить от мусора и грязи систему охлаждения и решетку воздухозаборника;
- Вычистить экран искрогасителя.
Сборка бензопилы Штиль 180
Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:
- Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
- Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
- Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
- Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;
Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки
Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания
Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.
Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.
Проверка свечей зажигания
Первым делом необходимо проверить свечи зажигания. Нужно отсоединить провод, подходящий к последней и выкрутить её специальным ключом. По состоянию свечи можно определить возможные неполадки:
- сухая свеча говорит об отсутствии доступа зажигательной смеси в цилиндр, система зажигания ни при чём. Причиной поломки может быть засор проводящей трубки или неполадки с карбюратором. Надо прочистить топливопровод, и проверить работоспособность топливного насоса и карбюратора. Если один из механизмов не работает, необходимо заменить его новым, так как ремонт последних при отсутствии профессиональных навыков невозможен;
- влажная свеча говорит об излишке топливной смеси в цилиндре или попадании в него воды. Необходимо просушить свечу, удалить остатки жидкости и продуть камеру цилиндра — при выключенной подаче топлива запустить стартер. Потом следует поставить свечу и повторно провести запуск. При проверке нужно замерить зазор между электродами, приемлемым считается показатель от 0,5 до 0,65 мм. В случае порчи или следов стирания прокладку нужно заменить. Если после проделанных операций искра хорошая — возможна проблема в качестве бензина. Отсутствие или неравномерность — проблема в зажигании. Есть вероятность повреждения подводящего провода или свечи. Если новая свеча не отзывается, необходимо детальнее осмотреть систему пуска;
- свеча с чёрным налётом сажи — свидетельство возможного использования некачественной смазки, нарушения баланса «бензин-масло» в пользу последнего, засорённости одного из фильтров. Засорённость приводит к потере мощности бензопилы и последующей её остановки. Пыль не полностью сгорает и оседает на стенках цилиндра слоем чёрного нагара. Нужно сменить топливо, прочистить топливный фильтр, промыть и высушить воздушный фильтр. Со свечи удаляют сажу с помощью шила или иглы, зачищают контакты некрупной наждачной бумагой.
Ремонт и настройка карбюратора
Регулировка карбюратора осуществляется на прогретом моторе. Если двигатель не удается настроить, то причиной излишка бензина в смеси может стать зависание карбюратора. Чтобы снять деталь, надо раскрутить гайки крепления, отсоединить зажигание и тягу от рычага управления мотором. Потом снимают рычаг. Затем вы сможете снять фильтр и карбюратор.
Глушитель зафиксирован двумя гайками. Нужно их раскрутить и потянуть глушитель к себе. Затем раскручивают винты катушки и демонтируют ее. У пилы Штиль карбюратор имеет 1 винт настройки холостого хода. Если нарушена частота вращения холостого хода, то нужен ремонт карбюратора. Это сложный процесс, его трудно выполнить самому. Следует обратиться в ремонтную мастерскую.
Проблемы с внутренними механизмами бензопилы
Если топливная смесь претензий не вызывает, значит, следует перейти к проверке пускового механизма. Если и тут нареканий нет – проверьте исправность свечи. Устройство следует выкрутить и проверить ширину зазора, который для идеальной работы двигателя бензопилы должен равняться 0,5 мм
Обратите внимание – свеча сухая или влажная. Если сухая – ищите проблему в карбюраторе, который, скорее всего, оказался забитым и не подает топливную смесь в камеру сгорания
Снимите карбюратор, аккуратно вымойте и прочистите его. Если карбюратор исправно подает топливо, но двигатель бензопилы упрямо не запускается – ищите причину в цилиндро-поршневой группе. Следует демонтировать цилиндр и осмотреть его внутреннюю полость, отыскивая возможные трещины и сколы. При их обнаружении, цилиндр следует заменить или же отдать в ремонт для расточки. После этого обратите внимание на состояние уплотнительных колец поршня и их канавок. Они должны быть в таком состоянии, чтобы поршень не болтался внутри гильзы и обеспечивал необходимый уровень компрессии.
