Как правильно натянуть цепь на бензопиле

Выбор цепи

Эффективность работы бензопилы Хускварна и ее срок службы зависят не только от умения натягивать звенья, но также от того, подходит ли она для определенной марки устройства. Различается эта деталь по нескольким критериям:

  • шагу;
  • толщине;
  • глубине пропила;
  • длине цепи и количеству ее зубьев.

Значение шага является для цепи главным параметром, на основании которого выбирается эта деталь. Его значение определяется промежутком между хвостиками. Распространенные варианты: 0,325, 0,375, 0,404 дюйма. Выяснить, какой тип нужен конкретной пиле, можно благодаря прочтению инструкции. Чем меньше шаг, тем меньшая мощность должна быть у механизма, на который следует ее натягивать.

Обозначение цифры 0,375 встречается редко, так как маркировка для удобства покупателей заменена значением 3/8, ведь 75 и 25 легко спутать, если покупка осуществляется непрофессионалом. Мощность бензопилы Гудлак, например, должна равняться 4 л.с. Иначе инструмент может испортиться.

Звенья с шагом 0,404 можно натягивать только на профессиональные механизмы, обладающие мощностью более 5 л.с.

Итак, основные маркировки:

Классификация цепей по толщине

Паз на пильной шине на разных агрегатах имеет свою толщину, поэтому для большей эффективности работы лучше выбирать оптимальную. Минимальный параметр равен 1,1 мм. Такую деталь можно установить только на бытовые механизмы с маленькой мощностью. Цепь с шириной звена 1,3 мм более популярна. Применяется как на дешевых, так и на полупрофессиональных бензопилах Гудлак.

Остальные типы используются на мощных инструментах: 1,5, 1,6 и 2 мм. Последние 2 из перечисленных только для профессиональных механизмов Урал. Но прежде чем выбирать деталь по толщине, нужно узнать, какую из них вообще можно установить на пильную шину конкретного инструмента.

Чем смазать цепь?

  • 1,1 – самые простые пилы;
  • 1,3 и 1,5 – полупрофессиональные;
  • 1,6 и 2 мм – самые мощные.

После того, как вы какое-то время поработали бензопилой, наступит момент, когда натяжка цепи ослабнет. Это происходит из-за ее растягивания и нагрева. Многие не знают, как натянуть цепь на бензопиле, поэтому начинают искать ответ в инструкции либо в Интернете. Что же, в этой статье вы узнаете, как это делается правильно. Натяжка осуществляется примерно одинаково для любых бензопил: хоть Stihl, хоть Husqvarna, хоть Champion, хоть еще какая-либо другая.

Как установить цепь на бензопилу?

Установить и натянуть цепь можно путем откручивания главного винта и надевания звеньев на ведущую звездочку и пильную шину

Важно следить за попаданием хвостиков в паз, чтобы они снова не слетели

Прежде чем натянуть цепь бензопилы Husqvarna, стоит посмотреть на ее состояние и, если нужно, заменить ее на другую. После снятия этой части нужно внимательно осмотреть направляющий паз, по которому идут звенья. Именно там скапливается грязь, впитывающая в себя масло и мешающая натягивать режущую деталь. Очищается это место при помощи тонкого металлического предмета. Если такие действия не произвести, масло может не попадать на нижнюю часть шины, и после установки цепи звенья будут хуже скользить, что отражается на эффективности пиления.

Почему цепи для бензопил быстро тянутся

Ответ прост, в всем нам не безызвестной фирме STIHL придумали простое но действенное правило именуемое 4-2-1.

От состояния пильной цепи зависит не только удобство и качество распила, но также и расход горючего и смазочных материалов. Поэтому перед началом работы обязательно нужно проверить состояние бензопилы, наличие масла и горючей смеси, а также целостность корпуса и работоспособность органов управления. Бензопила любит работу, поэтому не следует допускать её длительных простоев.

Работая пилой с цепью, периодически приходится поддерживать цепь в натянутом положении. А цепь во время работы нагревается и очень сильно растягивается и естественно начинает слетать с шестерни привода. Приходится покупать новую. Для реставрации такой цепи я аккуратно срезал заклепки у 2-х спаренных элементов, удалил их а новые концы соединил обычным винтом М4 расклепав его. Цепь укоротилась. Только, чем больше разбивается цепь, тем больше и шестерня. Мне кажется это не выход. Цепь во первых закрепленная обычным винтом, а не специальным соединительным пином долго не продержится.

Пользователи бензопил нередко сталкиваются с проблемой натяжения пильной цепи. Она либо самопроизвольно ослабевает, либо растягивается и слетает. Поэтому прежде чем приступить к процедуре натяжки цепных звеньев, следует проверить и устранить возможные причины, которые могут привести к нарушению регулировки. Если на вашей бензопиле ослабевает цепь, то вызывать данную неисправность может вышедший из строя механизм натяжения.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

Болгаркой пользоваться не рекомендуется, поскольку есть риск перегреть звенья, что приведет к изменению физических свойств металла.

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Преимущество данного способа в том, что заклепки можно использовать повторно, так как они не стачиваются.

Доработка шины бензопилы для установки укороченной цепи

Разобрались. Оказалось, что на руках была укороченная цепь для бензопилы. При помощи универсального ключа, идущего с пилой в комплекте, снимаю крышку, чтобы приладить новую цепь к старой шине, и понимаю, что просто подрезать хвост будет недостаточно. На фотографиях хорошо видно, что длины продольного паза на шине с укороченной цепью тоже не хватает, а, значит, ее придется удлинять. В общем, собрал я пилу, убедился, что все, что должно двигаться… двигается, причем без помех и трения, долил цепного масла, топливной смеси и запустил свою Хускварну.

Редуктор передаёт крутящий момент от двигателя на режущий инструмент. Автоматический тормоз прерывает работу цепи при её обрыве, отскоке от обрабатываемого дерева, возникновении нештатных режимов работы.

Механизм натяжения и смазки пильного механизма

Система, обеспечивающая натяжение пильной цепи, включает в себя штифт, который подвижно соединяется с винтом. При вращении винта происходит перемещение штифта по пазу, имеющемуся в корпусе пилы. Перемещение штифта приводит к смещению направляющей шины, что способствует натяжению или ослаблению пильной цепи.

Для удобства осуществления процесса натяжки или ослабления пильного механизма устройства натягивающий винт многими производителями выносится сбоку за пределы корпуса инструмента.


Основные параметры цепи бензопилы.

В процессе работы инструмента происходит процесс усиленного трения и износа пильного механизма и всех элементов, которые соприкасаются с ним. Для уменьшения негативного влияния трения в инструменте предусмотрена система смазывания пильного механизма в процессе работы бензопилы. Смазка осуществляется в автоматическом режиме в процессе работы за счет функционирования насоса, перекачивающего масло из специального бочонка и подающего по маслопроводу масло в паз шины, тем самым обеспечивая смазку пильного механизма.

Масляные насосы, устанавливаемые на бензопилах, могут иметь поршневую или диафрагмальную конструкцию. Их изготавливают из разнообразных материалов. Этот конструктивный элемент системы смазки цепи приводится в действие при помощи зубчатой передачи, которая получает движение от ведущей звездочки устройства. При работе на холостом ходу вращение звездочки и цепи не происходит, по этой причине не осуществляется подача масла для смазывания. Производительность масляного насоса зависит полностью от скорости вращения вала двигателя. На некоторых конструкциях устройств имеется механизм ручного регулирования производительности насоса устройства.

Когда нужно подтягивать цепь

Определить, что нужно подтянуть основную часть бензопилы, можно по ее внешнему виду. Внизу она висит свободно, а вверху может стать накрененной в сторону. Если продолжать работать  с таким полотном, оно начинает снашиваться неравномерно, дает неровный срез и может при работе порваться.

Алгоритм натяжки цепи на бензопиле

Чтобы отрегулировать форму полотна, проводят натяжку цепи. Процедура возможна несколькими способами, быстрым и более сложным. Чтобы сделать это проще, нужно подвести по часовой стрелке затяжной болт до той степени, пока не устранится провисание цепи. Более сложный метод требует больше времени:

  1. Найти место, где шина крепится к корпусу.
  2. Открутить гайки, ослабить звенья, потянув за верхний край.
  3. Используя натяжитель цепи на бензопилу, нужно подкрутить до нужного уровня.
  4. Проверить степень натяжения.
  5. Зафиксировать шину.

Чтобы заменить цепь на новую, инструмент ставят на стол или верстак. Далее откручивают шину, снимают старое полотно, очищают основу.  Новую конструкцию размещают так, чтобы звенья шли в обратную сторону от корпуса. Затем, используя ключ для подтяжки, нужно затянуть ее на нужный уровень.

Проверка и регулировка механизма должна проводиться, когда конструкция находится в холодном виде. Если пробовать затягивать после работы, деформируется звездочка или выходят из строя другие элементы системы.

Способы проверки степени натяжения

После установки цепи или уже во время пиления периодически мастер должен проверять, как натянута цепь. Есть несколько способов, как это сделать. Нужно попробовать переместить вручную звенья по кругу. Они должны перемещаться в обе стороны без усилий  или с небольшим сопротивлением, но без признаков заедания, посторонних звуков. Если полотно заедает, издает скрип, звук трения, можно судить о том, что оно затянуто чересчур сильно или не работоспособно.

Второй способ проверить степень натяжки цепи – после регулировки в середине шины потянуть за звено вверх. Оно должно подтягиваться, но выходить из паза, где установлена в желобе, не более, чем на 2/3 (3-4 мм).  Внизу полотно не должно провисать.

Если натянутая цепь прошла проверку по всем пунктам, нужно запустить двигатель, дать поработать пиле на холостом ходу. Затем заглушить пилу и проверить повторно степень натяжения. При отсутствии провисания или заедания инструмент можно применять по назначению.

Когда нужно укоротить или растянуть цепь

Если в результате проверки установлено, что элемент настолько провис, что регулировочный винт не помогает вернуть его в нормальное состояние, единственный способ исправить ситуацию – укоротить цепь. Специалист убирает несколько звеньев, не более 2, пока не достигнет нужной длины.

Растянуть цепь, то есть добавить к ней новые звенья, может понадобиться, если она порвалась и часть элементов потеряна. Купить элементы можно в магазине или используя донора, старую цепь

Важно проследить, чтобы она была аналогичной по толщине, шагу звеньев и форме

Не обязательно для этой цели обращаться в специализированную службу. Дома также можно провести наращивание или укорачивание, если иметь соответствующее оборудование. Для работы нужен заклепочный и расклепочный станок, запасные звенья, заклепки.

Причин растяжения цепи на бензопиле много, от поломки других элементов системы до нарушения правил эксплуатации

Чтобы не довести состояние механизма  до критического, когда требуется дорогостоящий ремонт, важно периодически проверять степень прилегания полотна и устранять дефекты на начальном этапе. Нарастить или укоротить цепь в случае необходимости можно дома, если купить соответствующее оборудование

Причины ослабевания цепи на бензопиле

Цепь бензиновой пилы может нуждаться в натяжении и регулировке по следующим возможным причинам:

Ввод в эксплуатацию новой бензопилы. Только что купленный инструмент поставляется, как правило, с неустановленной пильной гарнитурой. Соответственно, после сборки необходимо отрегулировать натяжение цепи.
Замена пильной цепи. Несмотря на то, что к той или иной шине идут цепи определённого типоразмера, длина у них различается. Также при длительной работе удобно иметь с собой несколько заточенных цепей, которые меняются в процессе, и они тоже, как правило, разной длины. Соответственно, после каждой замены требуется регулировка натяжения.
Заточка цепи. Может выполняться двумя способами — прямо на шине, либо на специальном станке. Во втором случае цепь снимается с бензопилы, а после установки обратно может потребоваться её подтяжка.
Механические нагрузки. В процессе пиления звеньям цепи оказывает сопротивление древесина. Из-за этого она со временем растягивается и начинает провисать.
Естественное растяжение. Цепь бензопилы состоит из многочисленных звеньев, соединённых между собой. В процессе длительной эксплуатации происходит естественный износ деталей, что и приводит к вытягиванию цепи.
Некорректная регулировка

Если цепь изначально натянута неправильно, то сразу же после первого пила появится провисание, требующее устранения.
Неосторожность или нарушение правил эксплуатации. В процессе пиления древесины иногда попадаются твёрдые предметы (гвозди, проволока, прочие металлические включения), возможно зажатие шины в резе, либо инструмент используется не по назначению

Во всех этих случаях цепь испытывает нагрузки, от которых вытягивается и начинает провисать.
Низкое качество цепи. Чем менее качественная цепь, тем быстрее она растягивается, и тем чаще требует регулировки натяжения.

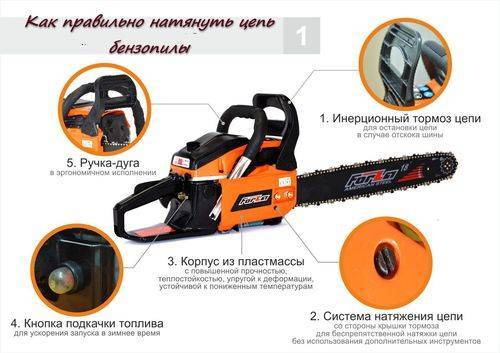

Конструктивные особенности натяжителей бензопильных цепей

Чтобы отрегулировать степень натяжения цепи на бензопиле, в конструкции инструмента имеются соответствующие регулировочные винты. Первые два винта, посредством которых крепится шина, позволяют осуществить грубую настройку степени натяжения.

Для выставления точной натяжки гарнитуры, в конструкции инструмента имеется специальный винт. Этот винт соединяется с механизмом натяжения шины, при вращении которого осуществляется более точная настройка. Для обеспечения грубой регулировки необходимо:

  • Чтобы усилить натяжку, необходимо переместить шину в сторону от звездочки.
  • Чтобы ослабить натяжение, требуется перемещать шину в сторону к ведущей звездочке.

Механизм натяжителя цепи имеет простейшую конструкцию, состоящую из винта с резьбой, на которой расположен шип и шестеренка. Этот шип входит в зацепление с отверстием на шине, и воздействует на нее при перемещении винта. Шестерни предназначены для передачи усилия при вращении регулировочного винта на винт-натяжитель. Простота конструкции регулировочного механизма сказывается на его надежности. На бензопиле этот механизм из строя выходит крайне редко, но даже если это случается, то стоит деталь недорого.

Механизм натяжения на бензопилах разных производителей может отличаться по конструкции, только принцип работы у всех устройств одинаковый. Отличие в конструкции механизма влияет на место расположения регулировочного винта, который может располагаться сбоку (наиболее частый вариант), с торцевой части или снизу. Причем шляпка винта может иметь прямую форму под шлицевую отвертку или шестигранник.

Укорачивание цепи своими руками

Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.

Какие инструменты понадобятся для ремонта в домашних условиях?

Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:

  • тиски;
  • болгарка;
  • молоток;
  • зубило;
  • надфиль;
  • бородок;
  • плоскогубцы или пассажи.

Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.

Удаление заклепок

Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:

Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком.
Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь

Работу нужно проводить осторожно, периодически смачивая область водой.
После зажатия цепи в тисках за направляющие срубить клепки зубилом.

Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.

Соединение звеньев

Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:

  • Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
  • Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
  • Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.

После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.

Как правильно одеть и натянуть цепь?

Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм

Снять защитный кожух с бензопилы, осторожно надеть ее на шину

В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.

Советы эксперта

Новые цепи в первые часы работы растягиваются больше старых. Поэтому натяжку нужно проверять уже через первые 12-20 мин. работы.

Перетяжка чревата лишней нагрузкой на двигатель с потерей мощности и ускоренным износом режущей гарнитуры и деталей бензопилы, в первую очередь звездочки привода и сцепления.

После износа 6-8 цепей и 2 шин нужно оценить состояние ведущей звездочки. На разных моделях они изнашиваются после разных сроков службы. Стёртые зубья звездочки имеют нестандартный размер. Даже если цепь не буксует по ним, срок её службы сокращается.

После каждой корректировки натяжки рекомендуется смазывать ведомую звездочку в конце шины. Для этого около неё есть специальные отверстия. Масло от насоса туда попадает по остаточному принципу, а иногда не попадает совсем. Поэтому вместе с ключом и отверткой для натяжки нужно иметь под рукой масленку. Для смазки достаточно 3-4 капель.

Недостаточная смазка ускоряет износ режущей гарнитуры и растяжку цепи. Плановый расход масла у разных бензопил отличается. У некоторых моделей 1 бачок масла расходуется почти одновременно с 1 бачком бензина. У других 1 бачок масла хватает на 2 заправки бензином. Признак хорошей смазки — масляный блеск цепи и её мягкий ход по пазу.

Особенности ручной и механизированной заточки

Затупление режущих кромок пильной цепи проявляется:

  • приметным понижением производительности;
  • выбросом маленькой стружки;
  • возникновением соответствующего аромата подгоревшей древесной породы.

Для восстановления режущих параметров цепей употребляется некоторое количество видов заточных приспособлений.

В самом ординарном варианте — это фиксируемый на шине держатель в комплекте с набором особых ратфилей, в другом — заточный станок с силовым приводом. Обе технологии имеют собственные достоинства и недочеты.

Малопроизводительная и накладная по времени ручная заточка цепи содействует сохранению ее ресурса. Механизированный метод обеспечивает неплохую производительность, но отсутствие личного подхода к каждому режущему звену цепи негативно сказывается на ее долговечности.

Как выбрать цепь для бензопилы?

Подобрать цепь для бензопилы новичку поможет изучение нескольких важных факторов.

В их перечень входит:

материал гарнитуры – самыми надежными будут изделия, при производстве которых используется высоколегированная сталь, изготовленная с использованием никеля и хрома. Для возможности распиливания особо твердых пород древесины лучше всего выбирать гарнитуру с победитовыми напайками

При этом важно учесть, что победитовая цепь для бензопилы отличается большим весом, поэтому ее нужно устанавливать только на инструмент с высокой мощностью. О материале, из которого изготовлена деталь, подскажет маркировка на ее режущих зубьях;

количество звеньев – от этого параметра зависит КПД изделия

Чтобы определить количество элементов, нужно посчитать зубья пильной гарнитуры;

глубина распила – этот параметр зависит от высоты профиля цепного зуба. Сегодня покупатели могут выбрать один из двух вариантов – детали с высотой зубьев 0,635 мм или изделия, высота зубьев которых составляет 0,762 мм. Изделия первого типа используются для комплектации бытовых пил. Элементы второго типа устанавливаются на мощные полупрофессиональные и промышленные инструменты;

длина цепи – напрямую зависит от размеров используемой пилы. Подходящие габариты гарнитуры, как правило, указываются в инструкции по эксплуатации инструмента;

направление распиловки – покупателю потребуется заранее определить, как именно он будет распиливать древесину – вдоль или поперек. В каждом из этих случаев используются гарнитуры разных типов.

Необходимые приспособления и инструменты для натягивания цепи на бензопилу

Для того, чтобы правильно выполнить натягивание, потребуется знание некоторых простых механизмов и несложные инструменты. В цепных пилах типа Штиль натяжка выполняется просто — с помощью встроенного натяжителя цепи. Этот способ максимально простой и выполняется такая натяжка очень быстро. Для натягивания или регулировки степени провисания цепи производитель рекомендует делать так:

  • с помощью барашковой гайки выкручивают крышку звездочки;
  • вращением регулировочного колеса определяют необходимую длину цепи, натягивая ее до нужной степени;
  • крышку звездочки снова закрывают и цепь надежно фиксируется на шине.

При невозможности натянуть цепь бензопилы встроенным механизмом, использую такие инструменты (на примере электропилы Sparky):

  • болгарка с диском по металлу;
  • ключ-шестигранник, диаметр 5 мм;
  • кусочек проволоки;
  • деревянная палочка или крепкая щепка;
  • плоская отвертка.

После обесточивания электропилы раскручивают шестигранником винты, снимают крышку корпуса, отверткой откручивают натяжной винт и извлекают шток-гайку. Сторону винта, примыкающую к корпусу пилы, шлифуют с помощью диска. Затем пилу собирают в обратном порядке. Щепка требуется для очистки корпуса от опилок.

Как правильно натянуть цепь на бензопиле:
