Как правильно одеть цепь на электропилу

Как заменить режущую часть пилы?

Чтобы качественно заточить цепь, используют специальные инструменты. В такой работе следует учесть своеобразие формы самих зубцов

Принимая во внимание тот факт, что у одной из режущих частей верхний край немного скошен, затачивать прибор следует 2-3 раза

Движения режущей части при соприкосновении с землей затупляют ее. Понять, что пилу следует заточить, можно по образованию мелкой стружки, а также быстрой усталости мастера при нулевом результате работы. Чтобы привести затупившееся основание в порядок, следует приготовить инструменты:

Основная часть электропилы — ее цепь.

• напильник плоский;
• трафарет;
• крючок для очищения от опилок;
• державка.

Напильник с круглым основанием используется при учете кромки основания зубцов и особенностей металла у цепных звеньев

Важной для качественной заточки кромки будет правильность расположения напильника. Это приспособление следует удерживать, соблюдая прямой угол в вертикальном положении и 30° касательно горизонтальной позиции

Начало проведения мероприятий связывается с моментом фиксации шины плавными, нерезкими движениями. Сначала следует обновить зубцы, смотрящие в одну сторону, следом затачиваются противоположные части. Следует отметить, что эти мелкие элементы должны испытывать одинаковое число ходов напильника.

Ограничивающее глубинное устройство защищает шаблон от стирания, его следует устанавливать в прорезанную часть накладыванием дополнительных инструментов. Движущийся механизм предохраняют от стачивания ограничителем глубины, который трогать не рекомендуется, также не следует в нем заменять звенья. В противном случае работа пилы может нарушиться. Для этого используются специальные приборы, позволяющие проводить заточку качественно, равномерно обрабатывая зубья.

Подобная операция проводится по схеме:

• крепление цепного тормоза;
• установка инструмента согласно трафарету;
• обозначение первых зубцов;
• организация процесса.

Установив согласно всем требованиям инструмент для резки дерева, можно существенно снизить затраты, сделать само мероприятие более безопасным и комфортным. Резка натуральных пород будет осуществляться без лишних проблем.

Пильная цепь у электропилы является важной функциональной деталью, которую рано или поздно придется затачивать, ремонтировать или полностью менять на новую. Чтобы правильно это сделать, нужно учитывать конструктивные и другие особенности данной оснастки

Советы и рекомендации по работе с электрической пилой

Многие опытные пользователи электрических пил рекомендуют установить стабилизатор, который будет защищать механизм электропилы от скачков мощности электросети. таким образом, вы обезопасите себя и свое оборудование от поломки, выхода из строя и дополнительных затрат на ремонт.

Цепная электропила Makita UC4041A

Если же при работе, электропила не набирает достаточное количество оборотов, достаточных для комфортного распила дерева, то необходимо заменить угольные щетки

Дело в том, что они быстро изнашиваются и важно время от времени проводить осмотр пилы, чтобы вовремя выявить появление проблемы

Замена цепи на электропиле

Если требуется сменить оснастку на электропиле, то делается это следующим способом. Для примера показано, как поставить цепь на электропилу Макита.

1. На кожухе, закрывающем ведущую звездочку агрегата, можно увидеть небольшую крышку с нанесенным рисунком. Если ее поднять, то получится ручка, с помощью которой можно открутить винт.
2. Чтобы снять цепь с электропилы, сначала открутите прижимной винт и снимите кожух. Вы увидите ведущую звездочку и 2 штыря, на которые одевается шина.
3. Отсоедините шину с цепью от агрегата.
4. Далее, следует аккуратно одеть цепь на шину, соблюдая правильное направление режущих зубьев, установить цепь на электропилу (вместе с шиной), одев ее на звездочку.
5. Придерживая шину, оденьте кожух.
6. Поворачивая в разные стороны ручку регулятора натяжения, добейтесь его зацепления с регулировочным винтом.
7. Немного прикрутив прижимной винт, проверьте натяжение режущего элемента агрегата.
8. При необходимости, подтяните цепь до нужного уровня регулировочным барашком и окончательно закрутите прижимной винт. Правильная установка цепи проверяется протяжкой (вручную) ее по шине. Оснастка должна передвигаться свободно, без каких-либо затруднений. На этом замена цепи считается оконченной.

Как смазывается цепь электропилы?

Смазка цепной электропилы, как самой цепи, так и шины является важным аспектом для корректной работы оборудования. В агрегате предусмотрен насос, подающий смазочный материал из бака на режущий механизм, через предусмотренные отверстия. Смазка цепи электропилы осуществляется следующим образом:

• Проходя через звездочку, хвостовки передают масло и распределяют его по всем элементам.
• Могут быть задействованы соединительные звенья.

В том случае, если не смазывается цепь на электропиле, проблемы с распилом возникают незамедлительно, поэтому необходимо контролировать уровень масла и его качество.

Советы по эксплуатации

Знать о том, как затягивается цепь на бензопиле, мало. Нужно правильно ухаживать за пилой, тогда вы продлите срок службы не только цепка, но и всего механизма. Вот некоторые советы по эксплуатации:

• Регулярно очищайте воздушный фильтр и смазывайте его маслом. При необходимости заменяйте фильтр на новый.
• Перед началом работы всегда проверяйте, хорошо ли закручены все гайки и болты, чтобы во время работы в механизме не произошел сбой.
• Регулярно смазывайте подшипники, а также не забывайте об очистке свечи от угара.
• Смазывайте ведомую звездочку. А после работы бензопилой не забывайте ее чистить.
• Смазывайте, затачивайте и натягивайте цепь всегда вовремя, тогда не возникнет проблем с шиной и цепком.

Если вы будете использовать все вышеперечисленные советы, ваш аппарат будет служить намного дольше гарантийного срока.

Источник sampit.ru

Бытовая, полупрофессиональная и профессиональная ручная бензопильная техника независимо от стоимости и эксплуатационных характеристик имеет идентичную конструкцию. Режущая гарнитура, в состав которой входит шина для бензопилы, и пильная цепь относится к категории сменного оборудования.

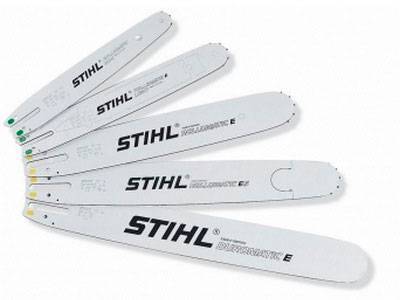

Решение, какую шину поставить на бензопилу принимается владельцем с учетом многих факторов. В первую очередь — это совместимость посадочного места и каналов подачи смазки в рабочую зону, мощность двигателя, специфика предстоящей работы.

Конкретную помощь в самостоятельном выборе шины могут оказать рекомендации опытных специалистов или информация инструкции по применению.

В частности, длинная пильная гарнитура предпочтительнее для валки и распиловки деревьев большого диаметра, короткая — для кронирования деревьев и подготовки к монтажу строительной древесины.

Цепь растянута

При неправильной или длительной эксплуатации цепи она может сильно растянутся. Это связано с тем, что металл со временем может деформироваться. Слишком сильный износ становится причиной, по которой приходится приобретать новый вариант исполнения, но есть возможность использовать старый в течение недлительного периода. Избежать быстрого растяжения можно исключительно при соблюдении рекомендации по эксплуатации. Для проведения работы требуется:

1. Молоток.
2. Тиски.
3. Сварочный аппарат.
4. Бородки.
5. Плоскогубцы.

Надеть растянутый вариант исполнения несложно, а вот с восстановлением возникает довольно много проблем, так как металл характеризуется повышенной прочностью. При этом основные элементы крепятся заклепками. Работа проводится следующим образом:

1. Изделие крепится в тесках.
2. Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
3. После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
4. Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
5. Заклепку сделать своими руками можно, но работа достаточно сложна.
6. Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

При решении проблемы с большой длиной не стоит забывать о том, что слишком короткую цепь уже не натянуть. Кроме этого, не рекомендуется наносить масла на цепь электропилы.

Пошаговый алгоритм установки

Далеко не все современные бензопилы комплектуются установочным колесом, которое заметно упрощает процедуру установки пильного полотна. Системы с установочным колесом среди бытовых бензопил это вообще редкость

Поэтому очень важно знать технологию и последовательность установки цепи на бензопилу

Основные моменты, на которые следует обратить внимание:

1. Подготовьте ровную поверхность, на которой вы будете собирать воедино цепь и шину. Это снизит к минимуму шанс повреждения бензопилы или потерю мелких деталей. На подготовленную поверхность выкладывается шина и рядом параллельно цепь.
2. Снимите защиту звездочки, на современных бензопилах достаточно выкрутить барашковую гайку, на более старых моделях, возможно, понадобится накидной ключ соответствующего размера.
3. У основания направляющей шины натяжную звездочку поверните до конца вправо. Только в таком положении устанавливают цепь.
4. Потом цепь последовательно звено за звеном накладывают на фиксирующий паз на направляющей шине. Устанавливайте цепь с верха направляющей, постепенно поворачивайте ее таким образом, чтобы шина всегда была сверху, а цепь снизу, это позволит ей всегда быть в натянутом состоянии и ложиться в направляющий паз без проблем. Когда будете выполнять этот пункт, обязательно наденьте толстые защитные перчатки, ведь ваши пальцы будут касаться режущей кромки. Если посмотреть сверху, то резец всегда расположен вперед к концу направляющей шины.
5. И шину и цепь наденьте на ведущую звездочку.
6. Закрепите крышку цепной звездочки на своем месте. Проследите, чтобы все монтажные штыри совпали с отверстиями. Неправильная установка с перекосами или не до конца может быть причиной посторонних шумов, дребезжания.
7. Проследите, чтобы направляющие «зашли» в специальный монтажный желоб.
8. После установки проверьте фиксацию цепи на бензопиле и на шине. Все должно быть надежно закреплено без люфтов.

Важный момент это степень натяжения цепи после ее установки. Настроить правильное натяжение очень просто и займет не более трех минут. Сначала нужно ослабить гайки на защитной крышке. С помощью свободно вращающегося регулировочного винта поймать правильное натяжение, чтобы цепь не оттягивалась от кромки направляющей шины более 3-5 мм.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка – провести настройку натяжения еще раз.

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

Способы проверки степени натяжения

Проверка степени натяжения является важным моментом, так как последствия неправильной регулировки могут стать фатальными для пильщика. Качество регулировки натяжения цепи можно определить по:

1. При перемещении изделия вручную, она не должна заедать или возникать признаки тяжести ее передвижения.
2. Режущий элемент необходимо проверить на слабость затяжки, для чего взяться за звено и попытаться оттянуть его вверх. Нормальное значение натяжения должно соответствовать выходу хвостовиков из шины(в ее середине) не более 2/3.
3. В процессе перемещения устройства не должно возникать скрипов и прочих посторонних шумов.

В завершении следует отметить, что никогда не следует осуществлять регулировку цепи на горячую, так как это обязательно приведет к ряду негативных последствий. В результате таковых действий может потребоваться замена не только шины и цепи, но еще и ведущей звездочки.

Что делать, если цепь провисает

Если цепь провисает, есть риск получить травму оператору – ведь пильное полотно может порваться либо просто слететь с направляющих звездочек. Естественно, современные бензопилы имеют системы безопасности и аварийной остановки, но не всегда эти системы корректно работают.

Принципиально не устанавливать на бензопилу цепь с дефектными либо покоробленными пильными звеньями, кроме угрозы порваться в хоть какой момент, такая цепь будет точить направляющие канавки шины, что приведет к ее перекосу, неровному резу и выходу из строя направляющей шины.

Из-за чего цепь может провиснуть во время даже недолговременной эксплуатации?

Могут быть трудности с направляющей шиной. Время от времени из-за недосмотра оператора либо из-за сильного износа резьбы фиксирующих болтов в месте крепления направляющей шины, может появиться вибрация, которая и вызывает ослабление натяжки цепи

Нужно проверить состояние фиксирующих болтов и по мере надобности поменять их на новые Когда болты довольно подтянуты, таких заморочек не появляется

При довольно осторожном воззвании с бензопилой с течением времени неважно какая цепь может износиться. Пробовать отремонтировать ее либо собрать из нескольких одну — никчемное занятие Если цепная гарнитура растянулась благодаря естественным причинам, то идеальнее всего будет приобрести новейшую. Звездочка стоит с перекосом

Звездочка стоит с перекосом

Из-за смещения зубьев звездочки может появиться провис. В таком случае идеальнее всего будет обратиться в сервисный центр, для ремонта и опции положения ведущей звезды. Закрепить ведомую звезду в правильном положении довольно трудно, ведь придется демонтировать много маленьких деталей, снять направляющую шину, а потом собрать все в оборотном порядке.

Как правильно отрегулировать натяжение цепи

Уровень натяжения цепи электрической пилы впрямую оказывает влияние на безопасность эксплуатации инструмента, эффективность работы, срок службы. Проверить уровень натяжения до боли просто: поближе к центру шины взять зубец пильного элемента, потянув его наверх. При обычном натяжении 1/3 острия должна остаться снутри места посадки, а цепь можно тихо крутить вручную.

У разных моделей электропил предусмотрены натяжители цепи в виде барашковой гайки либо винта:

• Регулировка на инструментах, оборудованных системой резвого натяжения, осуществляется методом вращения специального колеса, размещенного под щитком звездочки. Вращение по часовой стрелке натягивает пильный элемент, против – ослабляет. При помощи такового механизма натяжение можно поменять по ходу работы.
• Регулировка натяжения у винтообразных электропил чуток более непростая. Пригодится ослабить натяжной винт и боковые гайки, после чего можно крутить винт. С наращиванием натяжения цепь необходимо проворачивать вперед, чтоб проверить плавность хода, убрать свободный ход шарниров.

Все работы делать, убедившись, что электропила отключена от сети.

Цепь растянута

При неправильной или длительной эксплуатации цепи она может сильно растянутся. Это связано с тем, что металл со временем может деформироваться. Слишком сильный износ становится причиной, по которой приходится приобретать новый вариант исполнения, но есть возможность использовать старый в течение недлительного периода. Избежать быстрого растяжения можно исключительно при соблюдении рекомендации по эксплуатации. Для проведения работы требуется:

1. Молоток.
2. Тиски.
3. Сварочный аппарат.
4. Бородки.
5. Плоскогубцы.

Надеть растянутый вариант исполнения несложно, а вот с восстановлением возникает довольно много проблем, так как металл характеризуется повышенной прочностью. При этом основные элементы крепятся заклепками. Работа проводится следующим образом:

1. Изделие крепится в тесках.
2. Если работу проводить при применении болгарки, то есть вероятность, что поверхность будет повреждена, так как этот инструмент тяжело контролировать.
3. После измельчения проводится выбивание заклепок. Не нужно ее выбрасывать по причине возможности повторного применения.
4. Производители цепей не выпускают запасные элементы, которые требуются при обслуживании.
5. Заклепку сделать своими руками можно, но работа достаточно сложна.
6. Изделие делится на две части. Стоит учитывать, что количество направляющих и расстояние между ними должно оставаться неизменным.

При решении проблемы с большой длиной не стоит забывать о том, что слишком короткую цепь уже не натянуть. Кроме этого, не рекомендуется наносить масла на цепь электропилы.

Модели с пильным диском 35 см

Чем длиннее пильный диск, тем толще пила. Но все узлы в инструменте взаимосвязаны и адаптированы к определенной нагрузке.

Представляем цепную пилу Makita UC 3520A с поперечным расположением двигателя. Производители не рекомендуют использовать инструмент при резке более 15 см, но пользователи могут рисковать, некоторые видели 35 см.

При затягивании цепи вы должны слегка провисать снизу, около 1 см, проверять, потянув пальцами без усилий.

Пила хорошо сбалансирована, легко захватывается. Пила сырое и сухое дерево средней плотности. Цепь настраивается очень удобно, поворачивая ягненка, а затем щелчком. В течение часа работы расход масла должен составлять 200-300 мл. Небольшая утечка масла в нерабочем положении легко устраняется

Но вы должны обратить внимание, уровень масла виден в нижней трети, и вам нужно пополнить. Масло для цепей бензопил

Какое масло использовать для смазки цепи бензопилы? Бензопилы – пользующийся популярностью инструмент для таких, кому приходится заниматься бессчетными домашними делами без помощи других. Их употребляют для различных целей – заготовлять дрова, отрезать сухие ветки… Как досадно бы это не звучало чтоб устройство прослужило б…

Электропила используется при больших объёмах столярных и плотницких работ везде, где поблизости есть электрическая розетка. Эффективность работы с ней во многом зависит от того, насколько правильно натянута цепь на её шине, так как натянутая слабо, цепь при работе пилы будет с шины слетать, а перетянутая – создавать большую нагрузку на ведущую звездочку и двигатель устройства. Ниже приводится несколько практических рекомендаций о том, как надо правильно натягивать цепь на шину электропилы, практически, любой китайской модели.

Установка шины на электропилу На одном конце полотна шины имеется прорезь и два отверстия по сторонам от неё. При установке шины прорезью её надевают на специальную шпильку на корпусе электропилы, а одним из отверстий – на штифт механизма натяжения.

Второе отверстие на полотне служит для передачи смазки из маслоканала в паз шины.

Установка цепи Цепь натягивают на ведущую звездочку, расположенную на корпусе пилы, и на звездочку на конце шины. При установке цепи надо учитывать правильное направление её вращения, которое, обычно, указано на самом изделии.

После установки цепи ведущую звездочку пилы закрывают кожухом, прижимную гайку которого при этом закручивают не до упора, чтобы шина не была зажата полностью.

Натяжение цепи Регулирование натяжения цепи на китайских электропилах осуществляется при помощи специального натяжного винта, головка которого имеет шлиц под отвертку. Расположен он с торца корпуса устройства. Для более сильного натяжения цепи его вращают по часовой стрелке.

Натяжной винт вращают до тех пор, пока не исчезнет провисание цепи. После этого её вручную прокручивают на шине по направлению к корпусу электропилы. Это необходимо для того, чтобы «расправить» зубья цепи в пазе шины.

Если цепь после прокручивания ослабла, то её подтягивают снова. После этого шину берут за её свободный конец, поднимают его вверх до упора и в таком её положении снова устраняют провисание цепи.

На последнем этапе полностью закручивают прижимную гайку на кожухе, закрывающем ведущую звездочку пилы. Шину при этом удерживают в «приподнятом» положении. Правильно натянутая цепь должна свободно выниматься руками из пазов шины с двух её сторон примерно на 3-4мм, а при опускании ложиться обратно в пазы.

Причины — почему на бензопиле ослабевает цепь

Часто новички интересуются, почему же на бензопилах периодически происходит ослабевание натяжения цепи? Всему имеются свои объяснения, и поэтому, чтобы понять, как часто нужно осуществлять регулировку натяжения гарнитуры, разберемся в этом вопросе более детально.

Причины ослабевания натяжения цепи на бензопилах следующие:

1. При работе инструментом колоссальные температурные нагрузки испытывает не только двигатель, но и режущая гарнитура. Воздействие высоких температур приводит к расширению металла, и как следствие, его удлинению. Повторение процесса колебания температур способствует тому, что цепь постепенно удлиняется по причине расширения металла.
2. Звенья цепи соединяются между собой при помощи втулок. Расточка отверстий для втулок на каждом звене имеет увеличенный диаметр, за счет чего обеспечивается люфт, и возможность складывания цепи в эллипс. При перемещении гарнитуры происходит ее увеличение длины за счет увеличенного диаметра отверстий для втулок. При эксплуатации инструмент диаметр отверстий для втулок постепенно увеличивается, что способствует удлинению гарнитуры.
3. Растяжение цепи происходит не только по причине ее естественного износа, но еще и при стачивании кромок ведущей и ведомых звездочек, а также паза шины. Слизывание верхней кромки шины способствует тому, что на бензопиле уменьшается натяжение цепи.

Как видно, причин того, почему на бензопилах снижается натяжение цепи более чем достаточно. Работать инструментом со слабо натянутой или перетянутой цепью категорически противопоказано. Для достижения эффективности работы инструментом, необходимо предварительно провести его обслуживание.

Интересно знать! При обкатке нового инструмента или при установке новой цепи на бензопилу, важно понимать, что проверку степени натяжения необходимо проверять каждые 30 минут работы. Ведь в процессе притирки новой гарнитуры наблюдается ее ускоренный износ.. Подытоживая выше сказанное, надо отметить, что определенного интервала проверки качества натяжения цепи, не существует

Каждый мастер самостоятельно должен понимать, когда гарнитура нуждается в настройке. Пиление древесины притупленной гарнитурой способствует скорейшему ее растяжению, поэтому здесь нельзя ограничиваться определенными сроками. Лучше лишний раз перепроверить готовность инструмента к работе, чем попасть в больницу с серьезными травмами

Подытоживая выше сказанное, надо отметить, что определенного интервала проверки качества натяжения цепи, не существует. Каждый мастер самостоятельно должен понимать, когда гарнитура нуждается в настройке. Пиление древесины притупленной гарнитурой способствует скорейшему ее растяжению, поэтому здесь нельзя ограничиваться определенными сроками. Лучше лишний раз перепроверить готовность инструмента к работе, чем попасть в больницу с серьезными травмами.

Регулировка натяжения цепи на бензопилах разных марок своими руками

Алгоритм настройки натяжения цепи для бензопил разных производителей является практически одинаковым. На некоторых бензопилах процедура несколько отличается, но вначале рассмотрим общий принцип настройки степени натяжения гарнитуры.

1. Первоначально необходимо убедиться в том, что инструмент нуждается в настройке степени натяжения. Оттянув гарнитуру от шины в верхней части, необходимо убедиться, что выступ хвостовика не превышает расстояние в 3-6 мм. Не забываем, что измерения и манипуляции по настройке необходимо проводить на остывшем инструменте, и только при положительной температуре окружающей среды.
2. Если цепь имеет значительное растяжение, то она не подлежит регулировке. Такую гарнитуру необходимо заменить или провести ремонт путем удаления нескольких звеньев.
3. Бензопила располагается на столе или прочих ровных поверхностях. Это необходимо для повышения удобства проведения процедуры. Когда работы выполняются в лесу, то понятно, что брать с собой стол для этого вовсе не обязательно.
4. Ослабеваем затяжку двух гаек ключом на «13» крепления шины. Причем это ослабление должно быть незначительным — не более половины оборота.
5. Переднюю часть шины необходимо поднять вверх по плоскости, удерживая в таком положении.
6. Далее находим регулировочный винт, расположение которого на разных моделях инструментов может отличаться, но находится он преимущественно рядом с местом соединения шины с корпусом бензопилы. Этот винт нужно вращать, чтобы отрегулировать величину натяжения режущей гарнитуры.
7. Вращение этого винта осуществляется при помощи отвертки или шестигранного ключа, что также зависит от формы шляпки. Перемещение винта по часовой стрелке способствует увеличению натяжения, а в противоположном направлении осуществляется ослабевание.
8. В процессе вращения винта необходимо проверять степень натяжения путем оттягивания цепи от шины в верхней части. Как уже упоминалось выше, значение выхода хвостовика звена должно быть не более 6 мм.
9. Проверяется режущая гарнитура также путем ее ручного перемещения по шине. Она должна перемещаться легко и без прикладывания физических усилий. Когда оттягивается цепь, и выступ хвостовика составляет 6 мм, но при этом гарнитура тяжело перемещается вручную, то необходимо еще ослабить ее натяжение.

Как только регулировка степени натяжения режущей гарнитуры бензопилы будет выполнена, необходимо затянуть гайки крепления шины. На этом процедура регулировки завершается, и можно приступать к работе инструментом.

Интересно знать! Регулировку натяжения цепи на бензопилах необходимо осуществлять не только при эксплуатации инструмента, но и при прохождении агрегатом процесса обкатки.

Визуальный пример того, как отрегулировать цепь на бензопилах марки Штиль, показано на видео ниже.
