Как правильно поставить поршень на триммер

Установка поршневой (цпг) на 4т скутер

Берём новый комплект поршневой на 72 или 80 кубов (диаметр поршня 47мм или 50мм соответственно). Можно конечно использовать и стандартную новую цпг на 50 кубов. В комплект входит: цилиндр, поршень, поршневые кольца, палец, стопорные кольца, а также прокладки под головку и цилиндр. Вы можете купить цпг на 72 куба по низкой цене в нашем интернет магазине.

Установку производим в обратной последовательности, предварительно смазав цилиндр, поршень и кольца небольшим количеством масла. Устанавливаем на поршень сперва тонкое кольцо в нижнюю канавку, затем маслосъёмное и снова тонкое кольцо (волнистое кольцо – маслосъёмное таким образом окажется между двумя тонкими в нижней канавке). Далее устанавливаем 2 компресионных кольца )которые потолще). Разрезы всех колец не должны находится друг над другом. После установки колец, ставим поршень на шатун коленвала, фиксируем его положение пальцем и стопорными кольцами. Берём соединительные втулки от старого цилиндра и вставляем в новый.

Одеваем на шпильки прокладку под цилиндр

Осторожно одеваем цилиндр на поршень с кольцами чтобы не повредить цилиндр. В паз для цепи проталкиваем цепь. Затем устанавливаем шину цепи головку цилиндра

Теперь мы можем надеть цепь на звёздочку распредвала (положение звёздочки при этом должно быть следующим: большое отверстие наверху, а два малых по бокам, параллельно краю головки цилиндра). Зафиксируем положение головки цилиндра с прокладкой прикрутив её. Затем ставим пластиковую крышку головки цилиндра, натяжитель цепи, карбюратор и глушитель. Установка на этом завершена!

Затем устанавливаем шину цепи головку цилиндра. Теперь мы можем надеть цепь на звёздочку распредвала (положение звёздочки при этом должно быть следующим: большое отверстие наверху, а два малых по бокам, параллельно краю головки цилиндра). Зафиксируем положение головки цилиндра с прокладкой прикрутив её. Затем ставим пластиковую крышку головки цилиндра, натяжитель цепи, карбюратор и глушитель. Установка на этом завершена!

Если вы давно не меняли масло – необходимо его поменять перед пуском с новой поршневой. Перед тем как давать полную нагрузку на двигатель скутера необходимо пройти обкатку, т.е. проехать 300-500 километров со скоростью не более 40-45 км в час.

Вместе с увеличением мощности скутера с установкой тюнинг-цпг увеличивается и нагрузка на вариатор с шестернями редуктора. Помните об этом и если есть возможность замените вариатор с шестернями редуктора на тюнинговванные (более усиленные.)

Описание поршневой группы бензопилы Штиль 180

На бензопиле штиль 180, поршневая группа имеет диаметр 38 мм. Размерность ЦПГ бензопилы определяется диаметром поршня, цилиндр чуть больше. В стандартной комплектации ЦПГ MS 180 поставляется в комплекте с пальцем поршня, двумя поршневыми кольцами и двумя стопорными.

Внутренняя поверхность цилиндра должна быть идеально отшлифована и иметь глянцевый блеск, на что необходимо обратить внимание при покупке запасной ЦПГ для бензопилы stihl ms. Если на внутренней части цилиндра имеются повреждения, устанавливать такой цилиндр не нужно

Отличительной чертой ЦПГ на Штиль МС 180 является то, что на нем установлено два компрессионных кольца, в то время, как практически у всех основных его конкурентов имеется всего одно. Как уверяет производитель, установка пары колец, позволяет лучше стабилизировать поршень в работе, усилить его охлаждение и повысить компрессию в двигателе, за счет чего улучшается запуск.

Причины неполадок поршневой бензопилы

Существует масса причин выхода из строя ЦПГ, которые принято разделять на две основные категории: естественный износ и искусственные неисправности. К первому виду неполадок, как видно из названия, относится физический износ трущихся деталей поршневой группы. Вторая категория более обширная и подразумевает под собой:

Элементы поршневой бензопилы

  • сильный перегрев ДВС и, как следствие, появление термических задиров на поверхности поршня;
  • облом нижней части поршня (юбки) ввиду длительности работы бензопилы на предельных оборотах;
  • попадание в камеру сгорания инородных частиц и возникновение механических повреждений ЦПГ;
  • облом компрессионного (поршневого) кольца из-за сильного износа или превышения допустимых оборотов пилы;
  • несоответствие рекомендованных порций бензина и масла при приготовлении топливной смеси.

Изношенный поршень бензопилы

Специалисты не рекомендуют разбирать ЦПГ без особых на то причин. Однако если инструмент существенно потерял мощность, возник металлический звон в ДВС или при рывках стартером коленчатый вал не проворачивается, следует произвести диагностику поршневой бензопилы. В первую очередь для выявления неполадок мотора необходимо замерить компрессию в цилиндре. При существенном её отклонении от рекомендованных производителем значений можно смело утверждать, что на поверхности цилиндра или поршня имеются царапины, выработка, задиры. Именно падение компрессии является основанием для полной разборки и ремонта поршневой группы бензопилы.

Для оперативной диагностики ЦПГ на предмет поломки компрессионного кольца бензопилы или задиров в цилиндре профессионалы советуют снять глушитель и через выпускное окно оценить их состояние.

Подготовка

Чтобы у вас потом не было зеленых соплей по-поводу того, что тюнинговая поршневая не лезет в картер и вас тут якобы обманули — снимите старую поршневую с двигателя и замерьте штангенциркулем отверстие под гильзу. Если отверстие меньше чем гильза тюнинговой поршневой, «мясо» картера позволяет, руки растут оттуда откуда нужно — круглый напильник вам в помощь (только перед расточкой — разберите двигатель, соберите пустой картер на болты, расточите отвертстие, убедитесь, что поршневая входит в картер без проблем — вымойте детали от стружки и соберите двигатель по-новой. Или на крайний случай обмажьте картер и напильник солидолом, чтобы хоть как-то обезопасить себя от попадания опилок в внутрь двигателя.)

Отверстие под гильзу двигателя 162QMK (такие двигатели стоят на китайских коростах больше известных в народе как «Лейка») в стоке составляет 65 мм. Без расточки в этот картер спокойно входит поршневая 57мм (150СС), 61мм (1700СС) и 62мм (180СС). 62мм поршневой в продаже днем с огнем не найдешь, поэтому на этот движок решено было поставить обычную поршневую на 61мм.

Кстати, для тех кто не в курсе, поршневую диаметром 61мм без труда можно установить не только на двигатель «Лейки», но и на любую другую китайскую 150-ку оснащенную двигателем серии 157QMJ. Туда же, если приложить руки можно воткнуть поршневую и на 62мм, но только если позволяет «мясо» картера. Все индивидуально, нужно смотреть по месту. В любом случае — расстояние по шпилькам, что у поршневой на 61мм, что у поршневой на 62мм — одинаково.

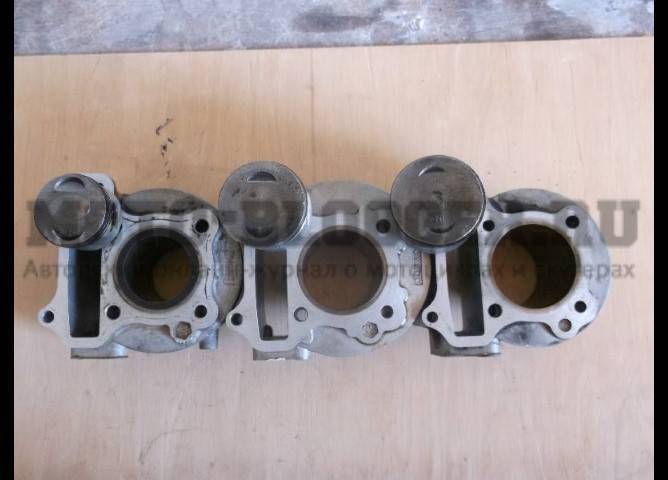

Слева направо: 61мм, 57мм

На двигатель серии 139QMB от обычной китайской 80-сятки можно легко установить поршневую 39мм (45СС), 47мм (72СС), 50мм (84СС)

Слева направо: 39мм (45СС), 47мм (72СС), 50мм (84СС)

Использование

Если поршень запитать сигналом красного камня, то выдвинется его деревянная головка, которая попытается выдвинуть стоящие впереди блоки (если они передвигаемые и их не более 12). Выдвижение длится около полутора тактов красного камня (0,15 секунд) и сопровождается звуком, слышным на расстоянии 15 блоков от поршня по любой оси. При этом, если на пути стоят сущности, то, если на их пути не будет блоков, они также будет передвинуты (причём если передвигаемый блок является блоком слизи, то сущности будут отброшены), иначе головка или блок пройдёт через них; в случае блока сущности могут быть задушены блоком, если он цельный.

При выключении поршня головка выдвинется обратно. Причём если это липкий поршень, то головка попытается передвинуть с собой блок, «приклеенный» к ней. Эффект прилипания происходит только при передвижении головки, поэтому падающие блоки после перемещения всё равно упадут, если под ними есть свободное пространство; также блок, который передвигался липким поршнем, может быть сдвинут другим поршнем без каких-либо осложнений. Кроме того, если у липкого поршня обрывается питание до того, как он успеет вытолкнуть блок, то поршень «отклеивается» от блока, который остаётся на своём новом месте. Если же ничего такой поршень не вытолкнул и питание всё равно преждевременно отключается, то тот блок, который суждено было потянуть ему за собой, будет сдвинут как обычно (правда несколько быстрее).

Что понадобится для замены?

Для подобной процедуры стоит подготовить набор гаечных ключей, трещотку с торцевыми головками, динамометрический ключ, съемник для поршневых колец и сам набор колец.

Вам будет интересно:Шины Mishlene: история бренда, популярные модели

Инструмент для монтажа/демонтажа поршневых колец отличается простой конструкцией и доступной ценой. Без этого приспособления процесс замены может превратиться в практически невыполнимую задачу. Конечно, раньше автолюбители обходились парой отверток. Но лучше, чтобы подобный инструмент был, иначе без него можно повредить кольца либо поверхность поршня. Тем более что он есть всегда в наличии в автомагазинах.

Установка поршня в блок цилиндров

  1. Перед установкой поршня в цилиндр необходимо тщательно протереть ветошью шатунные шейки коленчатого вала, втулку цилиндров и провернуть коленчатый вал таким образом, чтобы шейка вставляемого поршня находилась в положении нижней мертвой точки (НМТ).
  2. Вставьте вкладыш в нижнюю головку шатуна таким образом, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на головке шатуна.
  3. Смажьте вкладыш машинным маслом, оденьте на поршень специальную направляющую оправку для сжимания колец и опустите шатун в цилиндр. Как правильно ставить поршень в цилиндр в соответствии с указателями написано выше. Если направляющей оправки нет, то сжимать каждое

    колечко придется вручную, постепенно проталкивая поршень в цилиндр.

  4. После того как поршень зашел в цилиндр, следует аккуратно установить нижнюю головку шатуна на шейку коленчатого вала. Вставляем в нижнюю крышку шатуна вкладыш так, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на крышке шатуна и смазываем вкладыш машинным маслом.
  5. Установить крышку нижней головки шатуна с нижней частью коленчатого вала. На торцах нижней головки шатуна и крышке должны быть цифровые обозначения номера цилиндра.
  6. Поставить нижнюю крышку шатуна таким образом, чтобы номера цилиндров на шейке и крышке были с одной стороны.
  7. Закрепить крышку шатуна с умеренным усилием и установить предохранительные шплинты на болты.

Алгоритм определения неисправности

Причиной отказа пилы или ухудшения его производительности может быть:

  • забитый сапун крышки топливного бака;
  • подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
  • механическое заедание съемного пильного оборудования и другие мелкие дефекты.

Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.

Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.

Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.

В этот список входит:

  • шатунно-поршневая группа;
  • карбюратор;
  • механизм сцепления;
  • звездочка привода пильной цепи.

Диагностика поршней и пути устранения неисправностей

Стук при работе двигателя, частый перегрев, потеря мощности, повышенное дымление, увеличение расхода топлива, резкое падение уровня масла и другие подобные явления – повод для тщательного техосмотра мотоцикла, в частности, диагностики его цилиндро-поршневой группы.

Замерить мощность двигателя в бытовых условиях практически невозможно, поэтому многие отмечают падение этого показателя по косвенным признакам: снижению максимальной скорости мотоцикла или уменьшению компрессии в цилиндре. Второй способ оценки мощности предпочтительнее, потому что снижение скорости может быть вызвано закоксовыванием выпускной системы или нарушением регулировки зажигания.

Если падение мощности действительно произошло, необходимости в срочной замене поршней или расточке цилиндров нет. Если проблемы с цилиндро-поршневой группой возникли впервые (обычно это происходит через 6-7 тыс.км пробега), опытные владельцы мотоциклов меняют только поршневые кольца. При повторных неисправностях, если замена колец уже не помогает, устанавливаются новые поршни. Как правило, до этого момента мотоцикл успевает проехать до 40 тыс. км.

Оценить степень износа ЦПГ можно только разобрав ее. Эта операция требует аккуратности. Особенно нужно следить за сохранностью стопорного кольца – чтобы не уронить его в кривошипную камеру, закройте ее тряпкой. При выемке поршневой группы не рекомендуется выбивать палец молотком, так как есть риск загнуть шатун. Лучше пользоваться специальным съемником.

Помимо визуального осмотра поршня, нужно замерить величину зазора между ним и цилиндром. Она не должна превышать 0,3-0,4 мм, в противном случае поршень требует замены.

Оценивая состояние поршня, обязательно обратите внимание на кольца и канавки. Если в них много нагара, кольца могут терять подвижность. Чтобы избежать так называемого «залегания», загрязнения необходимо удалить с помощью подходящего в меру острого предмета (например, шабера)

Не стоит использовать для очистки колец и канавок надфили, ножовочные полотна и подобные инструменты, так как они могут повредить поршень, а это, в свою очередь, приведет к утечке газов и падению компрессии двигателя

Чтобы избежать так называемого «залегания», загрязнения необходимо удалить с помощью подходящего в меру острого предмета (например, шабера). Не стоит использовать для очистки колец и канавок надфили, ножовочные полотна и подобные инструменты, так как они могут повредить поршень, а это, в свою очередь, приведет к утечке газов и падению компрессии двигателя.

Двухтактные двигатели мотоциклов имеют цилиндры с тремя окнами: впускным, выпускным и продувочным. Стопорные штифты фиксируют кольца в канавках и ориентируют их на участок гильзы без окон.

Если штифт выпадает, кольцо при движении поршня начинает вращаться и в какой-то момент оказывается в зоне впускного или выпускного окна цилиндра. Так как кольцо незамкнуто, оно стремится разжаться, его концы распрямляются и при попадании в окно срезаются. Обломки при этом оказываются в глушителе, что крайне нежелательно.

В качестве следующего шага диагностики рассмотрите отверстие под поршневой палец. В его канавках с каждой стороны поршня установлены стопорные кольца. В зависимости от типа мотоциклов они могут иметь разную конструкцию (с «усиками» или без), однако в любом случае должны утопать в канавках не менее чем на половину диаметра.

Способ 2 — как правильно одеть леску на катушку мотокосы с фотоописанием и видео

Второй способ отличается от первого тем, что в катушку заряжается не цельный кусок оснастки, а отрезки из двух частей. Этим способом пользуются производители, и он также подойдет тем, у кого остались остатки материала. Принцип того, как вставить два отрезка лески в наводку мотокосы, одинаковый с первым способом, и чтобы в этом убедиться, ниже детальная инструкция:

  1. Есть два одинаковой длины отрезка материала, которым можно воспользоваться
  2. Берется один отрезок, и изгибается край в виде зажимной скобы или крючка, при помощи которых будет выполняться закрепление лески
  3. Внутри катушки имеются отверстия в виде кронштейна для фиксации, которые находятся там неспроста. Если их нет, тогда второй вариант не подойдет. Внешний вид этих кронштейнов показан на фото ниже. Каждый кронштейн находится на своей половине
  4. Скобой лески следует зацепиться за кронштейн, и произвести ее наматывание с соблюдением направления стрелки
  5. Наматывается оснастка до момента, пока не останется отрезок 10-15 см, который фиксируется в соответствующем отверстии на боковой части наводки
  6. Аналогично проводятся манипуляции со вторым концом лески
  7. Заводятся выступы в отверстия головки, а затем, извлекая оснастку из временных креплений в катушке, устанавливается крышка с фиксаторами

Вышеописанная инструкция о том, как установить в мотокосу леску, поможет не только правильно, но еще и быстро произвести процедуру замены. Сборка катушки триммера, как говорилось выше, может выполняться без снятия головки, но в таком случае понадобится удобно зафиксировать инструмент. Видео инструкция представлена ниже.

https://youtube.com/watch?v=ubFohAXDznU%3F

Правило №4. Цепное масло.

Для смазки шины и цепи используйте специальное цепное адгезионное масло. Именно адгезионное маслоимеет свойство липучести и во время работы остается на шине. Использование других масел неэффективно, так как при работе режущей гарнитуры оно просто слетает, не обладая необходимой липучестью. Более того, применение других масел может привести к выходу из стоя масляного насоса.

Если Вы хотите, чтобы шина и цепь дольше прослужили, запомните правила:

а) использовать только специальное адгезионное масло высокого качества;

б) всегда проверять уровень масла в масляном баке, чтобы не забыть, лучше всего заливать его первым, а уже после ― топливную смесь;

в) если на бензопиле есть регулировка подачи масла, то в холодное время года, подачу следует сделать максимальной.

Последовательность операций по снятию поршней в сборе с шатунами:

  1. Снять с двигателя головку цилиндров и масляный картер.
  2. Провернуть коленчатый вал настолько, чтобы демонтируемый поршень оказался в нижней мертвой точке (н.м.т.).
  3. Расшплинтовать и отвернуть гайки крепежных болтов подшипника нижней головки шатуна и снять крышку шатуна.
  4. Протолкнуть шатун с поршнем и вынуть комплект этих деталей из цилиндра.Перед извлечением поршни в сборе с шатуном из цилиндра нужно проверить состояние верхней кромки зеркала цилиндров. При наличии здесь буртика (недоношенного участка зеркала цилиндра) его нужно удалить специальным режущим инструментом.
  5. Пометить поршень порядковым номером цилиндра и проверить наличие заводской отметки порядкового номера цилиндра на шатуне и его крышке со стороны, обращенной к распределительному валу (см. обозначения А и 2 в круге на рисунке). Остальные поршни в сборе с шатунами вынимают из цилиндров аналогичным способом.

Первый запуск триммера

Когда все проверено и приготовленная топливная смесь залита в бачок, наступает момент первого запуска триммера перед его обкаткой. Для этого необходимо выполнить следующие манипуляции:

  1. Расположите мотокосу на ровной горизонтальной поверхности;
  2. Передвигаем рычаг управления воздушной заслонкой в положение закрыто;
  3. Подкачиваем несколькими качками праймера топливо в карбюратор;
  4. Включаем тумблер зажигания;
  5. Плавно вытягиваем пусковой шнур, пока не почувствуете сопротивление;
  6. После производите шнуром 3…4 резких рывка, пока не запуститься бензокоса;
  7. После запуска открываем воздушную заслонку.

В случае если с первого раза бензокоса не заведется или заглохнет, приоткройте слегка заслонку воздуховода на карбюраторе и попробуйте еще раз запустить.

Способ 1 — как правильно намотать леску или ее одеть на катушку и выбрать необходимую длину

Для реализации этого метода понадобится предварительно подготовить леску необходимой длины (обычно до 4 метров). Все зависит от толщины используемой оснастки, а также конструкции катушки. Есть простой способ, как выяснить необходимое количество лески, заправка которой понадобится для зарядки катушки. Для этого следует оснастку намотать внутрь катушки до момента, пока она сравняется с боковыми выступами. Оснастка при этом не должна выходить за эти крайние выступы.

Чем толще используемая оснастка, тем меньше ее длина понадобится и наоборот, чем тоньше, тем длиннее понадобится отрезок.

Инструкция о том, как правильно заправить оснастку в наводку триммера или мотокосы, имеет следующий вид:

  1. Для начала отрезок лески, который был заготовлен, чтобы установить в катушку, необходимо сложить вдвое. При этом один край должен выступать больше второго на 10-15 см
  2. После этого берется второй конец с другой стороны, и сгибается вдвое. Перемещайтесь к нему так, чтобы отмеренный выступ 15 см сохранился
  3. Во внутренней перегородке катушки имеется прорезь, в которую следует завести получившуюся петлю. Прорезь в стенке показана на фото ниже
  4. Далее выясняем направление намотки лески. Если намотать оснастку в неправильную сторону, то она не будет функционировать правильно, и понадобится работу переделывать. Чтобы вставить леску, и намотать ее в правильном направлении, следует осмотреть поверхность катушки. На ней должно указываться направление намотки (в 99% случаев это направление указывается). Как выглядит указатель направления на катушке, показано на фото ниже
  5. Этот указатель в виде стрелочки может иметь также обозначение, как на примере выше «WIND LINE», что означает направление наматывания. Если стрелочный указатель отсутствует на катушке, тогда надо посмотреть на головку. На головке имеется направление ее вращения, и чтобы правильно намотать леску, следует мотать ее на барабан в противоположном направлении показанию стрелочного указателя. Итак, если стрелка находится на наводке, то мотать надо в указанном направлении, а если ее там нет, тогда следует мотать против направления стрелки на поверхности головки
  6. Определившись с направлением вращения, следует приступать к намотке. Каждый конец следует вести в своей канавке. Если разделителя нет, то укладывать оснастку необходимо в соответствующем распределительном порядке
  7. Когда практически вся леска будет намотана на катушку, понадобится выполнить следующее — расположить в отверстии боковой стенки наводки короткую часть, выступ которой должен составить до 10-15 см, а затем аналогично проделать процедуру с другим концом, расположив его в отверстии с параллельной стороны
  8. Вставляем катушку в головку, предварительно пропуская концы лески в отверстия барабана
  9. Устанавливаем на место барабан и, потянув за концы лески, выводим их из зацепления с временными фиксаторами в стенке катушки. После этого можно надеть крышку до срабатывания защелки
  10. На этом процесс, как заменить на триммере леску, завершен, и при необходимости можно подрезать только концы (если их длина не устраивает), и установить барабан в собранном виде на инструмент

С тем, как поставить барабан на место, никаких трудностей нее возникает. Есть и второй способ, как заряжать косильную оснастку в мотокосу. Чем отличается, и как проводится второй способ заправки лески на катушку мотокосы, выясним подробно.

Осмотр редуктора бензокосы и его смазка

Проверку редуктора перед пуском бензинового триммера необходимо производить на регулярной основе. Отсутствие смазки или ее малое количество увеличивает трение зубчатой передачи редуктора, работающей на довольно высоких оборотах. В результате происходит перегрев и шестерен. Редуктор мотокосы выходит из строя. Предотвратить возникновение такой поломки в процессе эксплуатации и помогает регулярный осмотр.

При обнаружении, перед запуском бензиновой косы, недостаточного количества смазки в редукторе или ее отсутствия в корпус закладывается «ЛИТОЛ». Для этого необходимо на изгибе корпуса зубчатой передачи открутить винт и зашприцевать «ЛИТОЛ» в количестве 1-2мл.

Работая с бензиновым триммером продолжительное время, через каждые 8-10 моточасов добавляйте смазку в редуктор штанги.

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.
