Как правильно разводить ленточные пилы для пилорам

Карта распиловки

Карта распиловки представляет собой расчет оптимального количества готового пиломатериала из одного бревна. Ее можно рассчитать самостоятельно для каждого конкретно диаметра бревна, а можно воспользоваться компьютерной программой, значительно облегчающей расчет, и цена которой вполне доступна.

Выход материала после распила дерева

Либо источником может стать обычный справочник по лесопильному делу. В итоге получается таблица, которую берут за основу. Лесопильное приспособление всегда должно быть ориентировано на ее данные, для получения большего количества пиломатериалов любой породы дерева.

Нужна ленточная пилорама? Вот рекомендации по выбору ленточной пилорамы.

Прежде всего, необходимо выбрать грамотного, добросовестного производителя. Сегодня в России ленточные пилорамы производят практически в каждом городе поэтому очень сложно сделать правильный выбор. Лучше всего обратиться к тому кто уже не один год работает на ленточнопильном оборудовании, можно узнать о всех положительных и отрицательных сторонах данного оборудования и непосредственно о самом производителе. В противном случае придется самостоятельно провести некоторый анализ. Прежде всего, нужно выяснить, как давно данное предприятие выпускает ленточные пилорамы, насколько мощная производственная база (не гараж), какую гарантию дает производитель на пилорамы собственного производства и поинтересоваться о наличии сертификата. Полезно взять у производителя телефоны или адреса тех, кто давно работает этом оборудовании и в процессе общения с пользователями ленточного оборудования можно сделать какие-то выводы. Не гонитесь за низкими ценами, чаще всего это признак кустарного производства и скорее всего, будут сложности с гарантийным ремонтом, а то и вовсе будет невозможно найти производителя.

Покупая ленточную пилораму, как правило, рассчитывают за сравнительно не большую сумму организовать быстро, организовать лесопилку и сразу же начать зарабатывать. Но, за неимением опыта работы на ленточнопильном оборудовании впервые дни работы приходит разочарование, от отсутствия желаемого результата. Рвутся пилы, на доске «волна», не получается добиться высокой производительности. Что делать? Все эти проблемы легко разрешимы, нужно только воспользоваться нашими практическими советами.

Качественная разводка зубьев ленточных пил

Разводка зубьев является одним из важнейших факторов, влияющих на распиловочные свойства пилы. При работе на ленточной пилораме, заточке зубьев (а как следствие уменьшения их высоты), разводка также уменьшается и требуется проведение разводки зубьев ленточной пилы. Разводка зубьев — это линейная величина отклонения зуба на заданный угол относительно плоскости полотна пилы. Величина разводки зависит от свойств древесины и диаметра бревна. Чем больше разводка зубьев, тем шире пропил и требуется приложить большее усилие при распиловке, доски остаются плотно прессованные. Слишком маленькая разводка приведет к сильному трению, перегрева ленточного полотна и к появлению волнообразного распила. При разводке, зубья пилы загибаются попеременно налево и направо. Каждый третий зуб оставляют не разведенным, который выполняет роль подчищающего зуба и удаляет опилки из зоны пиления, тем самым расчищая пропил.

Разводка осуществляется примерно на верхнюю треть высоты зуба. Если зубья разводить на полную высоту — это приведет к появлению волнистой базовой линии полотна и появлению трещин. Точка изгиба (где толкатель разводного станка давит на зуб), должна быть примерно на половине высоты зуба. Если линия изгиба расположена слишком низко, будет гнуться сама лента, а не зуб. Это влечет за собой преждевременный разрыв ленточной пилы. Если точка изгиба расположена слишком высоко, гнется верхняя часть зуба, пила будет неустойчивой, а распиловка волнистой, это снижает скорость пиления, а также возможен излом вершины зуба.

Неправильная заточка и разводка пилы — основная причина преждевременного выхода ленточной пилы из строя. Весь процесс заточки и разводки служит продлению жизни пилы. Зубья должны быть разведены только на необходимую и точно одинаковую для всех зубьев величину, которая выбирается в зависимости от породы (твердости) распиливаемой древесины. Рекомендуемая разводка зубьев вы можете найти в выше опубликованной таблице. При увеличении диаметра бревен, а также при пилении очень смолистых пород, следует увеличивать разводку (принимать верхние значения). Нельзя пилить с одной и той же величиной разводки разные по диаметру бревна, т. к. при пилении бревен диаметром 600 мм образуется в два раза больше опилок, чем при пилении бревна диаметром 300 мм, в таких случаях разводку необходимо увеличивать примерно на 20%.

Как заточить и развести пилу

Ленточные пилы часто продаются в незаточенном состоянии. Профессиональный инструмент необходимо сначала развести, а потом наточить. Раз в два-три года процесс разводки повторяют. Неправильно разведенная и плохо наточенная пила может испортить всю работу.

Как заточить и развести пилу правильно? Для начала надо разобраться в сущности этих процессов. Ведь подготовка ручного инструмента отличается от подготовки электрического. У ручных пил совсем другая форма зубьев и техника работы.

Зачем разводят пилу

Разводка — это такой процесс, в результате которого зубья ленточной пилы отгибаются в разные стороны. Четные зубья отгибают в одну сторону, нечетные — в другую.

Перед тем как развести ленточную пилу, надо понять, для чего это необходимо. Бессмысленные процессы обычно не приносят хорошего результата. Известно, что во время пиления ширина распила должна быть в два раза больше, чем толщина полотна пилы. Если распил будет уже, то пила начнет застревать в нем. При неправильной разводке возможно искривление полотна. В результате пила будет идти криво, и ровного распила не получится.

Способы разводки

Способы разводки пилы

Один из самых простых способов разведения зубьев пилы осуществляется с помощью плоскогубцев. Надо просто брать каждый зубчик и отгибать попеременно в разные стороны.

Зуб надо зажимать на две трети, тогда уклон будет правильным.

В результате такой работы половина зубьев будет отогнута вправо, а половина — влево. Еще один способ разводки осуществляется с помощью специального инструмента.

Заточка

Заточка пилы

После разведения пилу надо заточить. Это делается с помощью специального набора нехитрых инструментов. Заточить ленточную пилу можно просто при помощи обычного трехгранного напильника. Во время заточки, двигая напильник от себя, его прижимают к зубьям. Двигая в обратном направлении, его надо слегка отклонить.

Если заточить дисковую пилу можно только с помощью целого набора инструментов, ленточная может быть приведена в рабочее состояние одним только простым трехгранным напильником.

Зубья ленточной пилы должны быть заострены с двух вершин.

В рабочем процессе можно подтачивать зубья также с помощью бруска. Когда пилу постоянно точат, то разводка постепенно пропадает, зубчики выравниваются. Для того чтобы вернуть инструменту рабочую форму, разведение повторяют снова. Капитальная разводка и заточка требуется не так уж часто.

Уход за пилой

Пилу важно уметь не только разводить и затачивать. Надо также уметь ее хранить

Когда инструмент не эксплуатируется, он должен быть помещен в теплое и сухое место. Если на пилу попадет влага, то она заржавеет.

Даже обработанная специальными составами, пила не сможет противостоять всем агрессивным факторам.

Нужно бережно относиться к инструменту, и тогда он будет служить очень долго. Хранится пила обычно завернутая в материал. Можно также обеспечить для нее футляр. Оставлять инструмент на зиму на балконе не рекомендуется.

Во-первых.

Обращаем внимание на все изгибы и выпуклости бревна — идеально ровный ствол встречается редко. Поэтому стараемся повернуть его так, чтобы получить с него как можно меньше отходов, таких как горбыль

Когда бревно уложено и зафиксировано, стоит убедиться, что оно свободно проходит между направляющими роликами.

Выставьте на линейке пилорамы размер по диаметру, и к этому размеру добавьте наибольшую высоту выпуклости бревна. Это та выпуклость, которая находится выше, чем диаметр вершины или самой узкой части бревна.

С помощью обычной рулетки произведите замер высоты самой высокой части, и от этого размера начинаете отсчёт размеров необходимого материала, с учётом размера на пропил, который составляет от 2 до 5 мм.

Процедура развода и заточки пилы

При выборе ленточной пилы для организации производственной деятельности путем обработки древесины достаточно много внимания уделяется тому, какими характеристиками обладает пила: размер, материал режущей кромки, технология производства и так далее. Однако стоит помнить о том, что в независимости от типа режущего элемента, развод и заточку приходится проводить периодически.

Это связано с нижеприведенными моментами:

От правильности проведения заточки и развода зависит эффективность работы оборудования

Если работа была выполнена не правильно, то пиление может проходить с быстрым износом зубьев.
Важно проводить работу с максимальной точностью. Современные модели могут проводить заточку и разводку с точностью до 0,1 миллиметра

Столь высокая точность позволяет упростить пиление, сделать его более плавным.
В зависимости от загруженности производственной линии, проводить процедуру приходится с большой периодичностью. Поэтому разводной станок для ленточных пил должен работать быстро, весь процесс по возможности автоматизирован, что также исключает вероятность допущения брака при выполнении работы.

В последнее время все чаще используется двухсторонний разводной станок для ленточных пил различных производителей.

Качественная разводка зубьев ленточных пил

Разводка зубьев является одним из важнейших факторов, влияющих на распиловочные свойства пилы. При работе на ленточной пилораме, заточке зубьев (а как следствие уменьшения их высоты), разводка также уменьшается и требуется проведение разводки зубьев ленточной пилы. Разводка зубьев — это линейная величина отклонения зуба на заданный угол относительно плоскости полотна пилы. Величина разводки зависит от свойств древесины и диаметра бревна. Чем больше разводка зубьев, тем шире пропил и требуется приложить большее усилие при распиловке, доски остаются плотно прессованные. Слишком маленькая разводка приведет к сильному трению, перегрева ленточного полотна и к появлению волнообразного распила. При разводке, зубья пилы загибаются попеременно налево и направо. Каждый третий зуб оставляют не разведенным, который выполняет роль подчищающего зуба и удаляет опилки из зоны пиления, тем самым расчищая пропил.
Разводка осуществляется примерно на верхнюю треть высоты зуба. Если зубья разводить на полную высоту — это приведет к появлению волнистой базовой линии полотна и появлению трещин. Точка изгиба (где толкатель разводного станка давит на зуб), должна быть примерно на половине высоты зуба. Если линия изгиба расположена слишком низко, будет гнуться сама лента, а не зуб. Это влечет за собой преждевременный разрыв ленточной пилы. Если точка изгиба расположена слишком высоко, гнется верхняя часть зуба, пила будет неустойчивой, а распиловка волнистой, это снижает скорость пиления, а также возможен излом вершины зуба.

Неправильная заточка и разводка пилы — основная причина преждевременного выхода ленточной пилы из строя. Весь процесс заточки и разводки служит продлению жизни пилы. Зубья должны быть разведены только на необходимую и точно одинаковую для всех зубьев величину, которая выбирается в зависимости от породы (твердости) распиливаемой древесины. Рекомендуемая разводка зубьев вы можете найти в выше опубликованной таблице. При увеличении диаметра бревен, а также при пилении очень смолистых пород, следует увеличивать разводку (принимать верхние значения). Нельзя пилить с одной и той же величиной разводки разные по диаметру бревна, т. к. при пилении бревен диаметром 600 мм образуется в два раза больше опилок, чем при пилении бревна диаметром 300 мм, в таких случаях разводку необходимо увеличивать примерно на 20%.

Ленточная пилорама своими руками чертежи

Уважаемые посетители сайта “Самоделкин друг“ из представленного материала вы узнаете как можно самостоятельно сделать свою собственную ленточную пилораму. Каждый мастеровой человек мечтает иметь в своем хозяйстве свою собственную пилораму, потому как ее наличие в десятки раз уменьшит расходы на пиломатериал. При помощи данного станка можно самому распускать бревна на доски и бруски, так же отличный вариант и для тех кто строится, тоесть доски можно производить непосредственно на месте строительства будущего дома. А так же возможно открыть свою частную пилораму и распускать доски уже за деньги и пополнять семейную казну дополнительным заработком. Вообщем станочек очень хорош со всех сторон, да и самостоятельная его сборка опять же обойдется куда дешевле заводского аналога, потому как много запчастей можно использовать б/у и имеющихся в наличии у автолюбителя, к примеру : колеса от легкового автомобиля, ступицы, подшипники, болты и прочее что можно раздобыть в гараже)

Конструкция ленточной пилорамы представляет из себя 1. рельсовую дорожку 2. станину с силовым агрегатом 3. полотно 4 механизмы регулировки и натяжения 5. каретка 6. ровная поверхность (желательно фундамент-плита)

И так, давайте ознакомимся с перечнем необходимых составляющих для сборки станка. А так же разберем весь процесс поэтапно.

Материалы

  1. уголок 100х100, швеллер, рельса от узкоколейки (для изготовления рельсового полотна)
  2. колеса от легкового автомобиля
  3. ступицы
  4. подшипники
  5. профтруба квадратного сечения
  6. шпилька с резьбой
  7. цепь
  8. домкрат
  9. капельница
  10. силовой агрегат (бензиновый или электродвигатель)
  11. арматура
  12. болты, гайки, шайбы, граверы
  13. листовой металл 1 мм
  14. шкив
  15. ремень

Инструменты

  1. сварочный аппарат
  2. дрель
  3. наждак
  4. болгарка
  5. молоток
  6. рулетка
  7. набор гаечных ключей
  8. уровень (лазерный)
  9. линейка
  10. уголок

Процесс сборки ленточной пилорамы своими руками.

И так, первым делом стоит ознакомится с чертежами, потому как любое дело начинается с разметки, как говорится “Семь раз отмерь, один раз отрежь.

1 Ленточная пилорама с электродвигателем.2. Ленточная пилорама с бензиновым двигателем. 3 Шинная пилорама. Принцип работы ленточного станка для распиловки древесины. Полотно натягивается на 2 горизонтально расположенных шкива, в данном случае это обычные автомобильные колеса с покрышкой и камерой, неоспоримый плюс данной конструкции в том, что можно производить натяжение пильного подкачкой шин. Ограничитель и поддерживающие ролики располагаются непосредственно в нижней части. Чтож принцип работы надеюсь понятен, далее стоит позаботится о размещении рельсовой дороги по которой будет ходить каретка с пильным полотном и распускать бревна на доски. Площадка должна быть размерами не менее 3 х 6 м, а самое главное ровной! Поэтому необходимо под пилораму залить плиту-фундамент и выровнять до идеально ровной поверхности. Копается углубление, укладывается песчаная подушка и заливается армированная плита из бетона. Далее идет установка самой рельсовой дороги, ее в лучшем случае можно сделать из рельс от узкоколейной железной дороги, но таковое трудно достать, так что придется делать из швеллера либо уголка

Обратите внимание!!! На фото уголок расположен ребром вверх

Соединять уголок между собой можно сваркой, но при нагреве металла его может повести, а нам нужна идеально ровная дорога, так же можно крепить рельс непосредственно к бетонному основанию при помощи анкерных болтов.

Опорные ролики можно сделать из обычных подшипников, либо заказать у знакомого токаря. После чего изготавливается непосредственно сама пильная рама, где используются трубы разного диаметра которые можно вставить одна в другую. за счет чего ползун может подниматься вверх и вниз. Рама же сварена из профтрубы квадратного сечения. В нижней части устанавливают опорные ролики. они должны соответствовать ширине рельсовой дороги. Далее изготавливается механизм подъема.

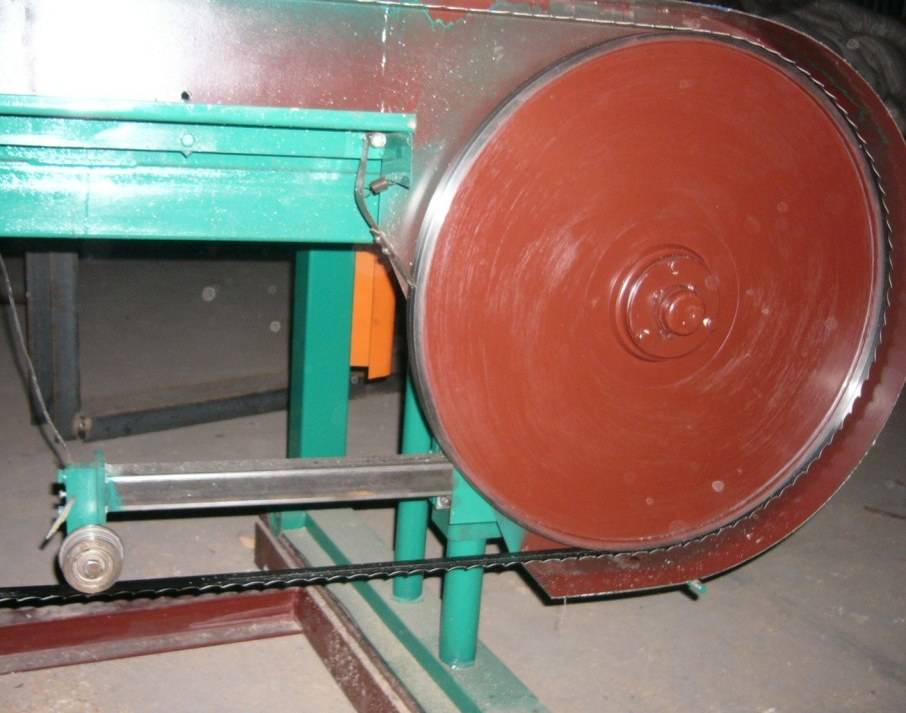

После чего устанавливаются шкивы и ступицы.

Подключение к силовому агрегату.

Выравнивание и поддержка пильного полотна осуществляется за счет подшипников.

Сверху в обязательном порядке следует установить защитный кожух из металла. Техника безопасности здесь превыше всего, потому как полотно может и вылететь .

Механизм натяжения можно сделать из небольшого домкрата. После полной сборки пилорамы проводится пробный запуск, если все в порядке, то отключается двигатель и укладывается и крепится бревно.

Распускается бревно на доски. Так же можете посмотреть работу лесопилки наглядно на видео. Вот такая замечательная пилорама вообщем то получилась, теперь распускай доски и бруски для строительства и ремонта сколько угодно, только успевай бревнышки подкидывай)

Большое спасибо за внимание!

Настройка пилорамы

Выбор охлаждающего раствора

Пилить на ленточной пилораме с использованием воды для смазки неправильно. Смазку лучше не использовать до «наката» опилок на пилу. Если это произошло, оптимальная обработка: 1/2 смазочного масла для шин бензопил, 1/2 солярки. Смесь наносится с двух сторон полотна пилы, но количество охлаждающего раствора – небольшое.

Такая смазка продлит эксплуатационный срок шкивов пилорамы и уменьшит количество досок со следами цветения.

Снятие натяжения

Натяжение пилы на ленточной пилораме

Полотно в процессе распиловки греется, из-за чего растягивается в длину. После остывания начинается стремление к сжатию. В этот момент возникает перегрузка из-за избытка натяжения, могут появиться трещины.

Полотно запоминает форму шкивов, возникает деформация ремней шкивов, могущая привести к вибрации полотна. Заминается горбик на ремнях, обеспечивающий самостоятельное центрирование пилы. При остановке пиления натяжение с пилы необходимо снимать.

Разводка ленточной пилы

Оптимальной разводка считается, когда между полотном пилы и распиливаемой древесины смеси из 2/3 опилок и 1/3 воздуха. Если выбрасывается опилок 80%, пила правильно разведена.

При присутствии на пропиле множества рыхлых опилок, а на поверхности доски царапин, развод пилы больше чем нужно. Пила при этом функционирует рывками. При недостаточном разводе на поверхности досок в процессе пиления будут оставаться горячие опилки, плотно спрессованные, такая ситуация губительно сказывается на пиле. А после резания древесины на материале останутся волны.

Перед распилом бревна отсортировываются по диаметру:

Лучшие разводки пил

  • Для большего диаметра увеличивается развод, но он выполняется только на 1/3 части зуба сверху.
  • Для мягкого дерева следует увеличить развод, заточку надо делать после подготовки оборудования с обязательным соблюдением формы зуба.

Индикатор устройства развода работает в напряженном режиме и часто сбивается, поэтому необходима постоянная его проверка.

Угол заточки рекомендуется соблюдать 10–12 градусов, мягкие породы дерева – до 15 градусов, твердые и мерзлая древесина – 8–10 градусов.

Скорость пиления

При увеличении скорости пиления пропил получается более чистым, но сокращается эксплуатационный срок пилы. Если качество распила падает, необходимо снижение скорости подачи. Начальные 5 минут показатель работы оборудования не должен быть больше 1/2 от максимального значения.

Раскрой пиломатериалов

Перед основанием раскроя в ленточной пилораме бревна следует совершить подготовительные вычисления. Следует учитывать направленность разрезающих плоскостей, свойство древесины, число, а также объём предстоящей продукции.

Уже после того, как бревно зафиксировано в полотне пилорамы, оформляется вычисление по числу предстоящей продукции.

С целью данного создают соответствующие замеры:

  1. Древесину в мыслях разделяют на 4 доли, а также рассматривают любую в отдельности. Высококачественной является граница в отсутствии повреждений, свойств плесени, отколов, а также дефектов с насекомыми. Из неё делают наиболее лучшие материалы. Бруски зачастую пилят с дощечки, удалённой в худшей стороне бревна.
  2. В линейке пилорамы ставят объём диаметр заготовленной части. К данной величине прибавляют высоту неровности. Она предполагает собою разность диаметра среди верхушки, а также комлевой составляющей.
  3. Рулеткой мерят вышину верхушки бревна. Отталкиваясь от данной величины, считают начальный объём предстоящих материалов, в том числе надбавку на распиливание 2 — 5 миллиметров.
  4. Затем, разворачивают бревно на 90 градусов, а также создают аналогичные расчёты.
  5. Заготовку разворачивают таком способом, чтобы при распиливании вышло минимальное число горбыля.

Уже после того, как сделаны все без исключения требуемые замеры, а также составлена схема раскроя бревна, необходимо определиться с технологией распиловки.

Виды распила древесины

На первом этапе из бревна формируется лафет. Для этого по двум его сторонам делают срезы. В некоторых случаях обработку выполняют с четырех сторон. Предварительно составляется карта ленточного распила заготовки, на которой указывают размеры компонентов.

Читать также: Метровая и дециметровая антенна отличие

Определяющим параметром при выборе схемы является направление обработки бревна. В частности — движение режущей кромки относительно годовых колец. Согласно этому формируются пиломатериалы различного качества, обладающие уникальным внешним видом. От этого зависит не только их эстетические качества, но и цена.

Различают следующие типы распилов:

  • тангенциальный. Разрез выполняется по касательной относительно годовых колец. В результате этого на поверхности формируются продолговатые узоры в виде арок, колец;
  • радиальный. Для его выполнения необходима перпендикулярная обработка по годовым кольцам. Особенностью является равномерный рисунок;
  • поперечный. Обработка происходит поперек волокон, рисунок среза представляет собой ровный срез годовых колец;
  • рустикальный. Может делаться под любым углом, содержит определенное количество сучков, заболонь или других аналогичных им дефектов.

Нередко в деревообрабатывающей промышленности используются отходы ленточной распиловки бревна — горбыль. С одной стороны ровная плоскость, а другая остается необработанной.

Обработка вершин зубьев

Основательная обработка вершин зубьев напильником абсолютно необходима для их выравнивания по высо­те, если пила была повреждена или неумело заточена.Такая операция в облегченной форме перед заточкой образует маленькое блестящее пятнышко на кончике каждого зуба, которое будет неоценимым подспорьем для равномерного затачивания. Сделайте приспосо­бление, поместив личной напильник в чуть сходящий­ся паз в бруске из твердой древесины, и зафикси­руйте его клином. Перемещайте этот брусок-зажим по боковой стороне полотна так, чтобы напильник дви­гался по вершинам зубьев. Два-три легких хода должно быть достаточно для подготовки к заточке зу­бьев пилы в хорошем состоянии. Если ваша пила по­требует серьезной обработки, для того чтобы все зубья получили блестящее пятнышко, обратитесь к специа­листу, который придаст им нужную форму перед раз­водом и заточкой.

Типы разводки ленточных пил

Как и любой другой инструмент, ленточная пила подвергается износу после каждого цикла резки. Это естественный и неизбежный процесс. Именно поэтому каждая пила ленточного типа нуждается в регулярном и квалифицированном обслуживании – разводке и заточке. Такое обслуживание позволяет не только поддерживать режущее полотно в рабочем состоянии, но и значительно увеличивать срок его эксплуатации.

Увеличить срок службы режущего полотна и значительно улучшить его функциональные возможности позволяет правильная разводка. Смысл такой операции заключается в следующем: режущие зубья пилы отгибают в разные стороны, что позволяет уменьшить силу трения в процессе резки, а также минимизировать риск зажатия полотна обрабатываемой деталью. Разводка ленточной пилы может выполняться по трем схемам, выбор которой зависит от типа обрабатываемого материала.

  • При так называемом зачищающем типе разводки зубья отгибают таким образом, что нетронутым остается каждый третий из них. Такую схему применяют, если режущее полотно будет использоваться для распила особо твердых металлов и сплавов.
  • Классический тип разводки предполагает поочередный отгиб каждого режущего зуба.
  • При волнистой разводке каждый режущий зуб отгибается на определенный угол. Понятно, что такой тип разводки является наиболее сложным из всех остальных.

Станок для разводки ленточных пил

Для отгиба зубьев ленточной пилы применяется специальное оборудование, позволяющее выполнить такую технологическую операцию быстро и максимально точно. По общепринятым нормативам, максимальная величина разводки зубьев не должна превышать 0,7 мм, но обычно ее значение находится в диапазоне 0,3–0,6 мм

Важно не только выбрать тип разводки, ориентируясь на характеристики материала, который предстоит распиливать, но и выполнить ее правильно, отогнув зубья только на 1/3 или 2/3 их высоты

После разводки можно отправлять режущее полотно на станок для заточки ленточных пил. Как показывает статистика, ленточные пилы чаще всего утрачивают свои функциональные возможности по причине того, что их заточка была выполнена неправильно или несвоевременно. Показателем того, что ленточная пила нуждается в разводке и дальнейшей заточке на станке, является повышенная шероховатость поверхности распила. Необходимость в такой процедуре можно также определить по внешнему виду режущих зубьев.

Основными элементами любых заточных станков являются круги, выбор которых, в первую очередь, зависит от твердости материала, использованного для изготовления режущих зубьев. Для того чтобы точить твердые материалы, необходимо использовать соответствующие круги. Так, для заточки полотен биметаллического типа выбирают точильные инструменты, состоящие из боразоновых или алмазных элементов, а для приведения в порядок пил, выполненных из инструментальных сталей, вполне подойдут корундовые круги.

Инструменты для заточки пил ленточного типа выбирают и по составу, и по конструктивному исполнению. Для различных по своей конструкции и размерам полотен в станках могут использоваться круги следующих типов:

  • тарельчатой конфигурации;
  • чашечной формы;
  • профильные;
  • плоские.

Комплект устройств Wood-Mizer для заточки и разводки ленточных пил

Согласно инструкции, при заточке ленточной пилы на станке следует следить за соблюдением следующих требований.

  • На поверхности зуба при его заточке не должно оставаться заусениц.
  • Точильный круг должен снимать одинаковый слой металла по всему профилю зуба.
  • Во избежание перегрева зубьев при их точении на станке следует обязательно использовать специальную жидкость для охлаждения.
  • При выполнении заточки не должны изменяться профиль и высота обрабатываемых зубьев.
  • Следует обязательно следить за давлением, которое оказывает круг заточного станка на обрабатываемый зуб. Если пренебречь этим требованием, давление может оказаться слишком значительным, что может привести к отжигу зубьев.

Заточка пил ленточного типа своими руками имеет некоторые особенности. В таких случаях, как правило, заточке подвергают заднюю поверхность зубьев, хотя, если воспользоваться инструкцией производителя или посмотреть тематическое видео, то можно заточить и их переднюю поверхность.

Как правильно заточить ленточную пилу

Сразу отметим, что если опыта и навыков выполнения таких работ нет, доверить заточку пил лучше профессионалам. Нарушение геометрии зубьев режущей кромки, появление окалины на металле или неправильная разводка заметно сокращают срок службы полотна.

Решив заточить ленточную пилу своими руками, нелишним будет предварительно ознакомиться с ключевыми определениями, знание которых может потребоваться в процессе работы. Итак, для правильного формирования режущей кромки потребуется:

  • разводка – отклонение зубьев от плоскости основного полотна пилы;
  • высота зубьев – расстояние между верхней точкой и основанием;
  • шаг – расстояние между зубьями, обычно варьируется в пределах 19-25 мм.
  • угол заточки – зависит от целевого предназначения инструмента; например, рекомендуемый угол заточки столярных пил составляет 35°, делительных – 18-22, предназначенных для распиловки бруса – не более 15°.

Угол заточки определяется производителем, поэтому при самостоятельной правке пилы рекомендуется придерживаться этих параметров.

Приведём детальную инструкцию, которая поможет правильно заточить замкнутую пилу, не прибегая к услугам специалистов.

Разводка

Развод ленточных пил по дереву – это первый этап восстановления профиля режущей кромки. В процессе эксплуатации расположение зубьев может изменяться, поэтому пока не достигнута правильная геометрия, затачивать пильную часть не имеет смысла.

Существует 3 способа развести пилу:

  • классический – зубья попеременно отклоняются в правую и левую сторону;
  • зачищающий – 1-й и 2-й зубья отклоняются в разные стороны, третий остаётся ровным. Такой профиль создаётся для распиловки твёрдых материалов;
  • волнистый – наиболее сложный вариант, напоминающий по форме волну. Здесь каждому зубу придаётся индивидуальная форма, и такой тип разводки обычно выполняется только в специализированных мастерских.

Нужно отметить, что при разводке огибается не весь зуб, а примерно 2/3 верхней части. Процедура выполняется на специальном станке для разводки ленточных пил. Стоимость такого инструмента довольно высока, потому его покупают, если требуется налаживать несколько инструментов. Его наличие может стать основой бизнеса по заточке.

Разумеется, с первого раза правильно все сделать даже на разводном станке может не получиться, поэтому как минимум геометрия профиля должна остаться такой же, как до начала выполнения работ.

Заточка

Это основной этап правки режущей кромки, который может выполняться двумя способами.

Полнопрофильная заточка пил выполняется эльборовым кругом, установленным в специальном точильном станке.

Это полностью автоматизированная операция, которой пользуются профессионалы. Работой станка для заточки ленточных пил по дереву управляет электроника, и заточной круг за один проход обрабатывает всю ленту. Недостаток такого способа заключается в том, что эльборовый круг подбирается индивидуально к профилю пилы, поэтому для правки разных инструментов заточной элемент должен присутствовать в ассортименте.

Заточка зубьев выполняется вручную или на специализированном оборудовании.

В первом случае можно восстановить остроту зубьев в кратчайшие сроки, но работа требует определённых навыков. Во втором – кропотливый труд: 4-5 движений по грани каждого зуба.

Для автоматической заточки используются алмазные, эльборовые и корундовые круги

Важно понимать, что при выполнении этой процедуры зубьям придаётся только острота, созданная после разводки полотна геометрия должна остаться неизменной
