Как проложить канализацию в квартире своими руками? обзор +видео

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

1. Сифон и сливной патрубок кухонной мойки.
2. Такое же устройство для умывальника в ванной комнате.
3. Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
4. Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

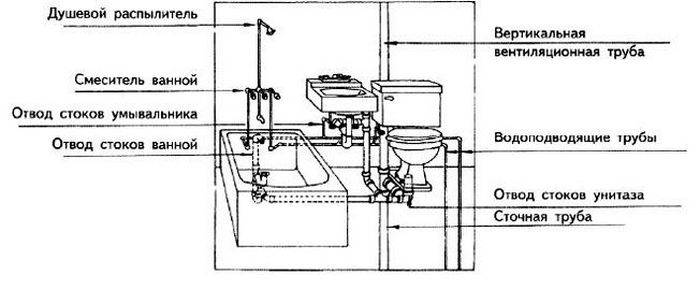

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

1. Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

1. В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
2. Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
3. Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

1. Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
2. Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

1. Почвенная полевая фильтрация
2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

• герметичного бака-накопителя;
• септика (с одной либо несколькими камерами);
• септика с инфильтратором;
• биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Монтаж

Принято начинать работу от стояка и соединять трубы с унитазом, ванной и другой сантехникой в конце.

Установите переходник от чугуна к пластику. Принцип монтажа зависит от конструкции манжеты.

• Вставьте в манжету первую секцию и проверьте, все ли на своих местах.
• Тонким слоем наносите герметик внутрь патрубка и снаружи подсоединяемой трубы. В отличие от резиновых прокладок, пластиковые тоже нужно обрабатывать. Оберните место соединения полиэтиленом. Затем выровняйте слой герметика с помощью кисти или кусочка ткани. Чтобы трубы хорошо держались, сначала нужно вставить их до полного упора, а потом отодвинуть на 10‒15 мм назад.
• Соберите всю систему, унитаз устанавливается в последнюю очередь.

Проверьте наличие протечек.

Демонтаж

                Замена канализационных труб
начинается с демонтажа
отслуживших трубопроводов и других элементов системы.  Все канализационные трубопроводы, находящиеся
в квартире, можно разделить на две группы:

• горизонтальная (лежак);
• вертикальная (стояк).

пример

Демонтаж производится по
направлению от сантехнических приборов к стояку. Разборка горизонтальной части
производится самостоятельно и не требует согласования ни с соседями, ни с
управляющей организацией. Порядок действий:

• отсоединить от лежака все сливные отводы;
• отрезать болгаркой крепежные элементы (кронштейны, хомуты, иные приспособления);
• отрезать часть лежака от тройника, вмонтированного в вертикальный стояк (это элемент, от которого начинается горизонтальная часть внутриквартирной системы);
• аккуратно, деликатным постукиванием, с помощью тонкой отвертки расколоть и вынуть цементное уплотнение из раструба тройника;
• вынуть отрезок трубы из раструба и зачистить его внутреннюю поверхность от ржавчины.

Необходимо учитывать, что демонтаж канализационной трубы из чугуна представляет собой определенную опасность- расколоть ее и тем самым значительно расширить фронт работ.

Демонтаж вертикальной части
выполняется после некоторой подготовки. Существуют два варианта:

• разборка частей стояка в квартирах соседей;
• демонтаж стояка только в своей квартире.

На практике почти всегда используется второй вариант.
Порядок действий:

• закрепить верхнюю часть стояка (около 10 см от потолочной плиты) хомутами или кронштейнами;
• болгаркой сделать два горизонтальных надреза глубиной примерно на середину диаметра стояка. Расстояние между надрезами 3-5 см;
• зубилом аккуратно ударить сначала по верхнему, затем по нижнему надрезу. После этого они легко сломаются.
• полностью отрезать верхнюю часть стояка;
• отрезать нижнюю часть стояка и удалить отработавшие трубы;
• зачистить и выровнять торцы отрезанных труб.

Работать надо предельно
аккуратно, продумывая каждый шаг. От этого зависит, отломится чугунная труба
так, как запланировано, или преподнесет неожиданные сюрпризы. Иначе, вместо
того, чтобы поменять
участок трубы, может потребоваться произвести гораздо больший объем работ не
только в своей квартире, но и у соседей снизу.

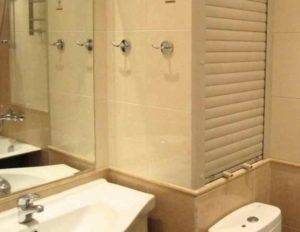

Особенные требования, которые нужно знать при маскировке

При монтаже скрытой системы канализации нужно знать некоторые правила, которые позволят в случае чрезвычайной ситуации быстро подобраться к трубам и устранить проблему.

• 1.Разводку труб следует выполнять, используя минимум соединительных элементов, потому что места стыков являются потенциальными источниками протечек.
• 2.При стыке разных элементов, они должны быть выполнены из одного материала, как и трубы, чтобы они имели одинаковые свойства прочности, износоустойчивости.
• 3.В местах установки счетчиков для воды, фильтров оставляют окна, позволяющие быстро подобраться к устройствам. Как правило, в таких местах устанавливают небольшие дверцы, отделанные тем же материалом, что и стены.
• 4.Трубы должны быть оснащены теплоизолирующими материалами во избежание образования конденсата.

Какие материалы можно применять для маскировки труб.

Не все материалы можно использовать для того, чтобы спрятать трубы в стене.

Для маскировочных работ применяют плиты МДФ, пластиковые либо гипсокартонные панели для стен. Панели 3D из гипса имитируют кирпич, дерево, создают узоры на стенах.

Способы возможной маскировки отличаются в зависимости от предназначения, типом материала, формой.

Основные положения санитарных норм и правил

В 1985 году были утверждены Санитарные Нормы и Правила, согласно которым должна производиться установка канализационных систем.

В этом же документе имеются рекомендации относительно нюансов проведения монтажных работ. В частности там содержится информация, касающаяся глубины укладки трубопровода и прочие важные моменты.

Когда работы производятся на участках с повышенной нагрузкой, оказываемой на поверхность грунта (к примеру, под дорожным полотном), укладывать изделия следует глубже, иногда на отметке 9 метров.

Документом регламентируется, как должен производиться монтаж канализационных труб в траншеях:

• В месте, где запланирована прокладка отвода канализации от частного домовладения, нужно в обязательном порядке уплотнить землю. Это позволит не допустить размыв инженерной конструкции грунтовыми водами во время обильно выпадающих атмосферных осадков.
• Прокладка наружного трубопровода считается правильно выполненной в том случае, если создан уклон магистрали, который должен составлять от 1 до 2 сантиметров на один погонный метр. Это требование необходимо соблюдать потому, что в бытовых канализационных конструкциях нет напорного давления.

Технологией прокладки канализационных труб в траншею предусмотрено, что в собственном доме в месте, где трубопровод круто изгибается, нужно обустроить специальный колодец.

Это позволяет сделать выполнение ремонтных работ более простым и в кратчайшие сроки поменять пришедший в негодность участок магистрали.

Аналогичным слоем следует засыпать канализационную магистраль сверху. Применение засыпки упростит доступ к трубопроводу при необходимости провести ремонт.

Специалисты рекомендуют также монтировать смотровые колодцы на участках, на которых имеются значительные перепады глубины прокладки труб. Если протяженность сети большая, их следует установить несколько, соблюдая промежуток около 25 метров.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

• чугуна;
• керамики;
• бетона;
• асбоцемента;
• пластика;
• стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

• легким весом;
• значительной прочностью;
• устойчивостью к химикатам;
• простотой в монтаже;
• гладкой внутренней поверхностью;
• способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Стоимость установке своими руками

Оплата услуг приглашенных специалистов стоит немалых денег. Но если проанализировать технологию монтажа по схеме разводки канализационной системы, становится очевидным, что нет в ней ничего, что нельзя было бы сделать самому правильно.

Смотреть видео

Утепление канализации в частном доме Канализация в частном доме своими руками Вакуумные клапаны

Watch this video on YouTube

Стоимость материалов можно просчитать уже на этапе проектирования, когда готова деталировка в соответствии с проектом. А суммарные затраты зависят от логистики, то есть – с учетом доставки до места монтажа.

Планирование и подготовка работ

Канализационная система, которая находится в частном или многоквартирном доме, является безнапорной и предназначена для отвода стоков к общему стояку. Это достигается выполнением определенного уклона труб. Качество установки канализационных труб в частном или многоквартирном доме зависит от эффективности планирования работ, которое предполагает:

• выбор места для сантехнических приборов;
• подготовку или осмотр существующей системы канализации;
• определение количества и видов материалов;
• покупку необходимых деталей;
• тестовую сборку и проверку канализации;
• демонтаж старой или подготовку к монтажу новой системы;
• выполнение монтажа канализационных труб, установку оборудования, герметизацию системы;
• подключение и проверку сантехники.

Перед тем, как своими руками начать монтаж канализационных труб, следует убедиться в их чистоте, наличии фаски на конце трубы и уплотнительной манжеты в ней, отсутствии заусенцев.

Даже малые неточности в планировании работ по установке своими руками канализационных труб может привести к большим проблемам при эксплуатации готовой системы.

Для начала нужно разметить расположение труб и сантехнических приборов

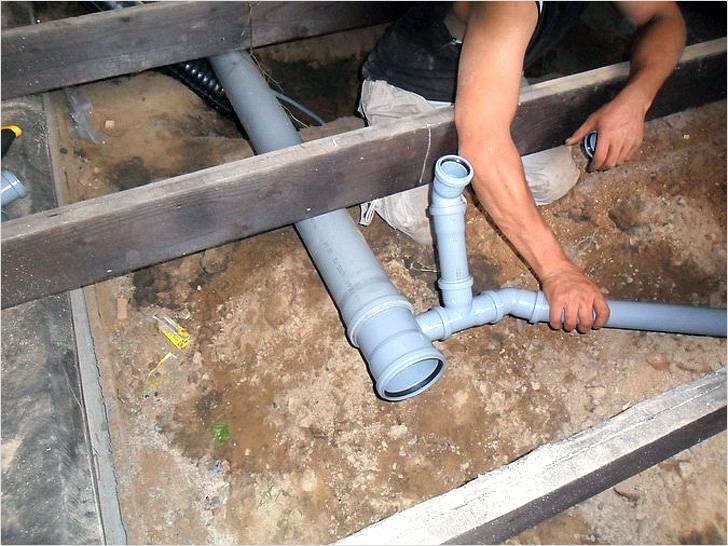

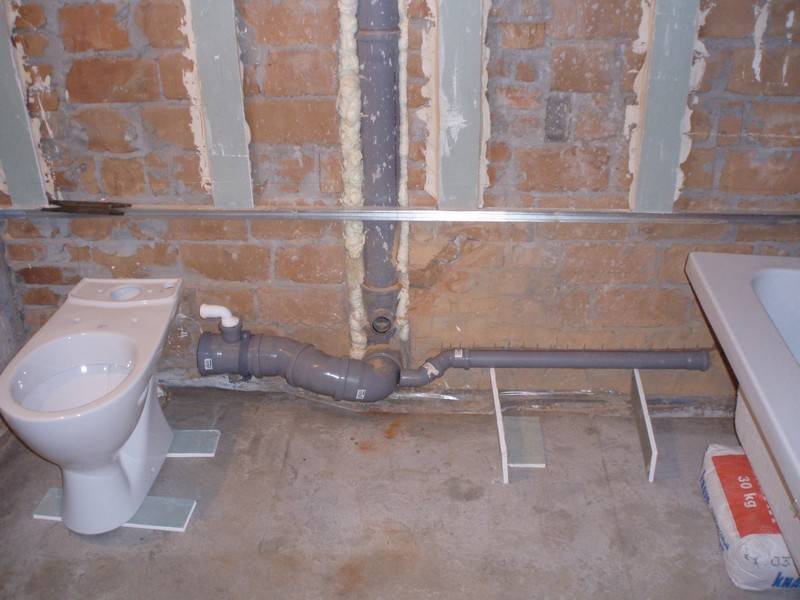

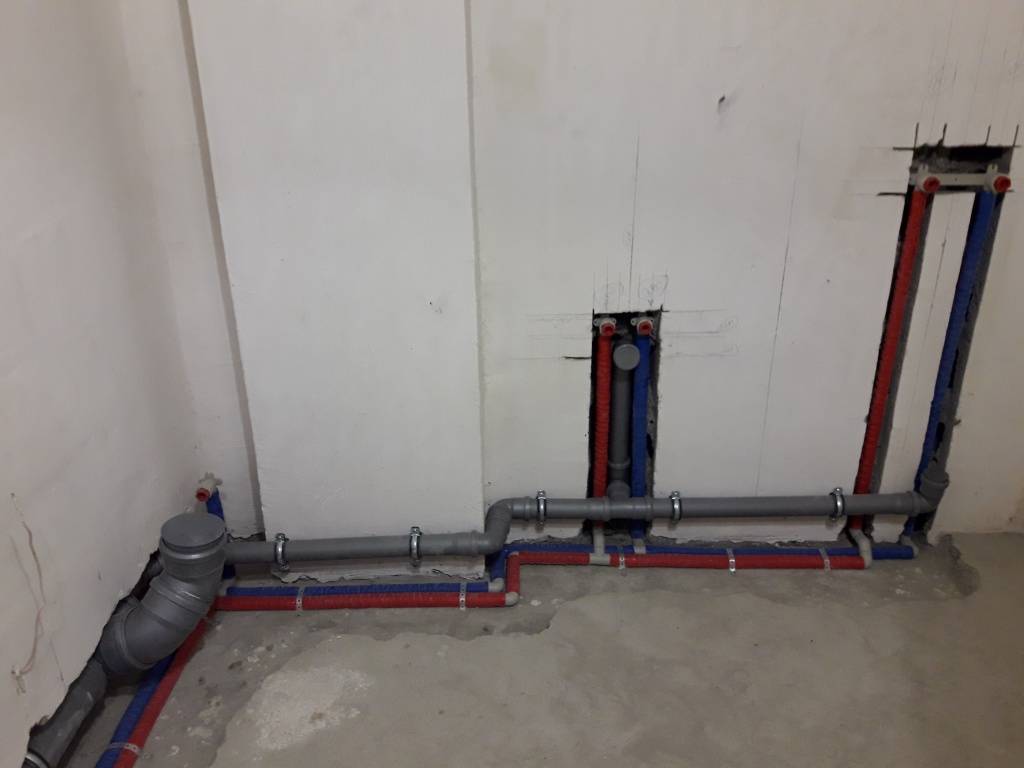

Монтаж канализационной системы

Все сантехнические приборы отсоединяются от труб, которые необходимо демонтировать. После удаления старой системы размечается расположение новой магистрали. При установке трубопровода предпочтительнее прямые участки, изгибов и поворотов, которые провоцируют засоры, должно быть минимальное количество. Правильный монтаж канализации с небольшим количеством соединений и выдержанным углом наклона обеспечивает самоочищение системы. С каждым смывом поток уносит остаток от предыдущего потока.

Организовать разметку уклона труб можно с помощью линии на стене или шнура, закрепленного в высшей и низшей точке канализационной системы. По этой разметке определяются места установки крепежа, для труб Ø 50 мм хомуты ставятся через 50 см. Для снятия напряжения в трубах необходимо комбинировать два типа крепления:

• жесткое – труба фиксируется хомутом с резиновой прокладкой;
• плавающее – крепеж позволяет трубе перемещаться, выполняется без резиновой вставки.

Стыковка пластиковых канализационных труб

Перед монтажом труб с них нужно снять фаску и зачистить края, чтобы не было заусенцев. Внутренняя поверхность трубы и фитинга должна быть чистой и сухой. При выполнении соединения конец трубы вставляется в раструб до плотного примыкания. Для усиления герметичности на резиновое кольцо наносится силиконовая смазка. Раструбы должны располагаться по течению воды. В процессе эксплуатации канализации происходит температурная деформация пластика. Чтобы шов не потерял герметичность при расширении материала, оставляют зазор в 1 см. Это делается так: труба вставляется в раструб до упора, затем делается отметка на 10 мм и деталь выдвигается обратно до этой отметки.

Чтобы не пришлось переделывать готовую систему, стоит произвести пробный монтаж без герметичных соединений. Убедившись в правильности установки и наличии всех деталей, можно выполнять окончательную сборку.

Разметка трубы перед отрезанием

Рекомендации по монтажу:

1. Резать можно только прямые пластиковые трубы. Чаще всего в домашних условиях разрез выполняется ножовкой по металлу, обязательно под углом 90º.
2. При необходимости выполнить поворот, лучше воспользоваться двумя отводами по 45º. Они не так кардинально разбивают движущиеся стоки, поэтому засоряются реже.
3. Первым к системе присоединяется унитаз, затем остальные сантехнические приборы.
4. На сложных участках устанавливают сегмент, называемый ревизия. Он имеет отверстие закрытое резиновой крышкой, через которое можно осмотреть внутреннюю поверхность трубы.
5. Часть сантехники соединяется с канализацией напрямую, но есть приборы, которые требуют установки сифона. Это устройство с изгибом в виде колена, внутри которого постоянно находится вода для гидрозатвора. Сифон не дает неприятным запахам из канализационной системы распространяться в помещении.
6. Разводка канализации выполняется не только вдоль стен, но и в штробе. Перед помещением в стену трубы оборачивают мягким материалом для снижения шума. Чтобы в стыки не попал цемент, их заклеивают скотчем. В штробах трубы фиксируются плавающим способом.
7. Торцы горизонтальных отводов закрывают заглушками.

Протечка собранной канализации должна быть устранена

После монтажа необходимо проверить герметичность собранной системы на всех участках разводки по квартире и в месте соединения со стояком. Надежность стыковки нового стояка с соседской трубой проверяют после спуска воды в верхней квартире. Для проверки набирается вода в ванную, а затем вынимается пробка, открываются оба крана на кухне, сливается вода в унитазе. Надежность стыков оценить несложно – они все должны быть сухие.

В этом видео показано, как производится замена квартирной чугунной разводки канализации в сталинке на пластиковую:

Канализационные трубы и фитинги

Монтаж пластиковых канализационных труб в ванной

Соединение чугуна с пластиком

Последовательность действий в ремонте канализации

Сделать монтаж нового коллектора (и водопровода) в квартире в новостройке или просто произвести замену элементов коммуникации, включая стояк, можно своими руками. Главное четко соблюдать последовательность приведенных ниже действий и рекомендации профессионалов, регламентируемые СНиП.

Итак, принцип выполнения работ:

Сначала нужно будет сделать план расположения сантехнических приборов в квартире новостройки или вторичного жилого фонда. Наносить схему лучше всего на бумагу, уменьшив жилье в масштабе

Здесь важно учесть не только раковину, ванну и унитаз, но и расположение всех бытовых приборов, работающих от воды. К ним нужно будет сделать разводку систем и водопровода, и канализации.
В схеме важно указать метраж каждого отдельного трубопровода канализации и водопровода, а также общего стояка, если будет производиться и его замена.
Также требуется осмотреть старую систему канализации и определить наиболее оптимальный способ демонтажа коммуникации с тем, чтобы подготовить нужный инструмент.

• После закупки стоит собрать канализационную разводку насухую просто в комнате, чтобы убедиться, что все рассчитано и куплено верно, как показано на видео.
• Следующим этапом будет демонтаж старой прокладки труб и установка новой системы с учетом её расширения и поправок, а также последующий её ввод в эксплуатацию.

Монтаж

• Предпочтительно начать замену с самого сложного места: со стояка, если планируется смена не только канализационных труб. Для этого подбираются пластиковые трубы с аналогичным диаметром.
• Перед монтажом канализации необходимо тщательно проверить приобретенные строительные материалы: на трубах должна присутствовать фаска, а сами они должны быть без каких-либо изъянов.
• При сборе системы необходимо соединять части канализационной системы с некоторой поправкой на компенсацию изменения длины трубы из-за температурных колебаний. Ее величина не превышает 1 см. То есть при соединении труб до упора детали раздвигаются на 1 см.
• Проводимая канализационная система обязательно должна иметь крепление к стенам. Для этого предназначается крепежный хомут. Расстояние от одного хомута до другого зависит от диаметра используемых труб. Например, стандартные для канализации трубы 110 мм крепят к стене через каждый метр. При этом должна остаться возможность для продольного движения труб. Такое «плавающее» крепление канализационной системы обеспечит больший срок службы всех используемых при монтаже строительных материалов.

Если предполагается, что канализация в квартире будет располагаться в стенах, то после окончательного составления проекта необходимо проштробить отверстия с нужным углом наклона и возможностью крепления труб в «плавающем» положении. После помещения всех частей системы в подготовленные отверстия в стене и проверки работы системы в целом требуется заштукатурить поверхность.

Для этого используется обыкновенный скотч, а сами трубы обматываются защитным материалом: стекловолокно, гофрокартон, минеральное волокно.

Как установить жалюзи для скрытия канализации

Жалюзи позволяют сделать канализацию невидимой, но подступ к ним остается открытым. Приподнимая шторку, можно увидеть разводку труб либо счетчики.

Также конструкция экономит пространство, подходит для очень маленьких помещений. Система жалюзи на шнуровке пригодна для проема шириной меньше пятьдесят сантиметров. Для более широких проемов нужны системы с механизмом на пружине.

Опору можно сделать из гипсокартона, пластика, фальш-стены. Если трубы проходят вблизи проема, то специальное углубление делать не нужно, устанавливают короб снаружи. Короб размещают внутри проема, если там можно соорудить углубление. Короб необходим, чтобы выровнять края конструкции, иначе конструкция не будет свободно двигаться по рельсам.

Процесс обустройства внутридомовой разводки

В схеме внутренней разводки можно увидеть горизонтально расположенные трубы для канализации на даче, которые одновременно подключают и к сантехническим устройствам, и к стояку, а тот в свою очередь соединяют с трубопроводом, проложенным к накопительному объекту.

Внутренние инженерные коммуникации лучше прокладывать во время возведения дома, поскольку тогда легче создавать отверстия в стенах и маскировать отдельные участки трубопровода. В процессе монтажа труб непременно следует соблюдать уклон, так как в дачных постройках редко когда устанавливают насосное оборудование и перемещение сточной жидкости осуществляется самотеком. Если выполняется канализация в деревянном доме своими руками, необходимо заранее продумать все возможные проблемы и нюансы.

Размер наклона зависит от диаметра прокладываемых труб:

• для имеющих большое 150-миллиметровое сечение – около 8 миллиметров на погонный метр;
• для средних изделий сечением 100 – 110 миллиметров примерно 20 миллиметров;
• для продукции с минимальным 50-миллиметровым сечением – 30 миллиметров.

При установке на даче сантехники своими руками специалисты советуют размещать на оборудовании гидрозатворы, служащие препятствием для неприятных канализационных запахов. Раковины и душ рекомендуется устанавливать высоко, а унитаз – в наиболее низкой точке, максимально ближе к стояку.

На стандартной схеме подключения раковины к системе отвода стоков оптимальный диаметр труб, прокладываемых к стояку, составляет 50 миллиметров, а самого стояка – 100 или 110 миллиметров.

Последовательность сборки трубопроводов и их подключения может иметь отличия, но, как правило, в первую очередь занимаются монтажом стояка, а потом к нему подводят трубы и только после этого подключают сантехнические приборы.

Если в дачном доме установлен твердотопливный или газовый котел и работает система горячего водоснабжения, минимальный комплект, состоящий из унитаза и раковины, дополняют ванной или душевой кабинкой. Тогда внутренняя разводка автономной канализации для дачи получается намного сложнее.

Советы по обустройству

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

• непременно соблюдать величину наклона трубопровода;
• минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.
