Как просто быстро и легко сделать садовый измельчитель для веток и травы

Измельчитель для травы и веток. Средняя стоимость, производители

В продаже встречаются различные виды оборудования для переработки органических отходов на участке:

• с ножевой системой: конструкцией предусмотрена острая режущая кромка, рекомендуется применять оборудование этой группы, чтобы переработать зелень (траву, листья, стебли растений) и мягкие небольшие ветки, на выходе можно получить только мелкую мульчу;
• с фрезерной системой: используют такие шредеры для дерева (измельчают крупные ветки, сучья), с мягкими отходами аппарат работает иначе – затягивает под элементы механизма, что обусловлено отличием режущей системы (вместо ножей – шестерня, которая, рубит, а не режет).

По типу источника питания различают:

• электрические: отличаются малой мощностью, соответственно, такие модели менее производительные, зато просты в работе, подходят для малого объема растительных отходов;
• бензиновые: перерабатывают большое количество органических остатков, к бензиновым относятся мощные, высокопроизводительные агрегаты, главным преимуществом такой дробилки для дерева является возможность автономной работы без необходимости подключения к сетевому напряжению.

Щепки получают также из мебели, деревьев, прочих отходов. Оборудование может применяться в древесном производстве, а также частных хозяйствах. Популярные производители садовых измельчителей для переработки веток:

• AL-KO;
• Viking;
• Redverg;
• Makita;
• Зубр;
• Patriot;
• Champion.

Средняя цена ручных измельчителей травы – 5 тыс. руб. Бюджетные модели находятся в ценовой категории 3-10 тыс. руб. Более дорогие устройства стоят 10-100 тыс. руб., к этой группе относятся также промышленные установки.

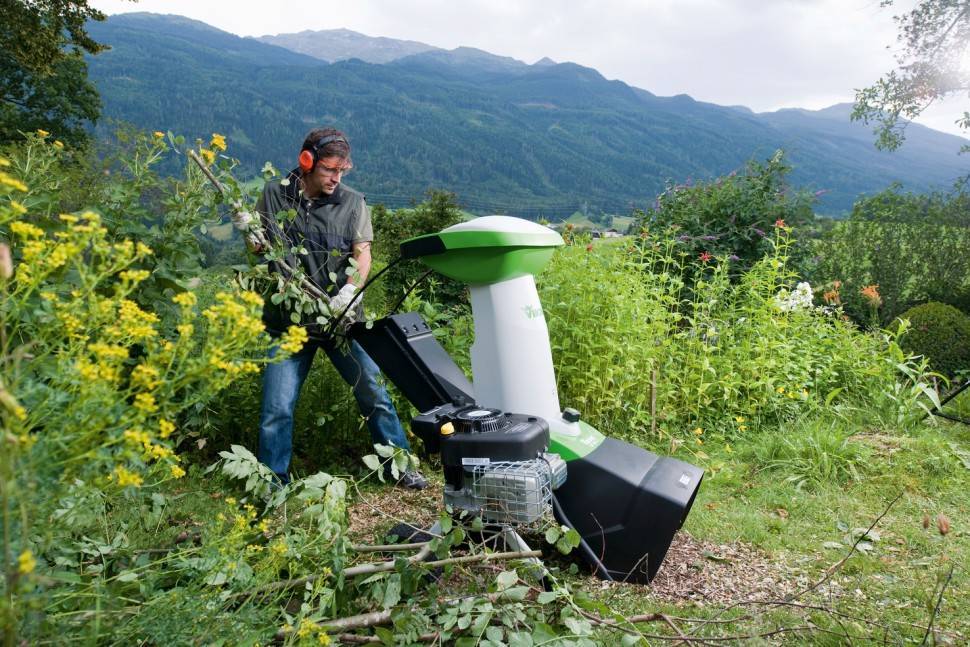

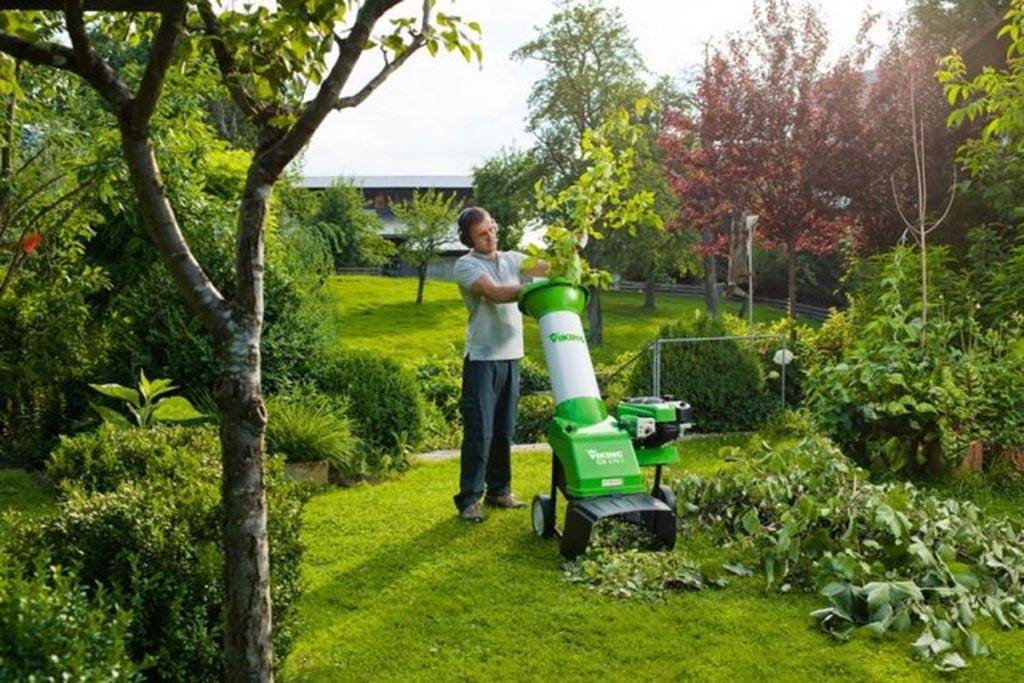

Измельчитель Viking

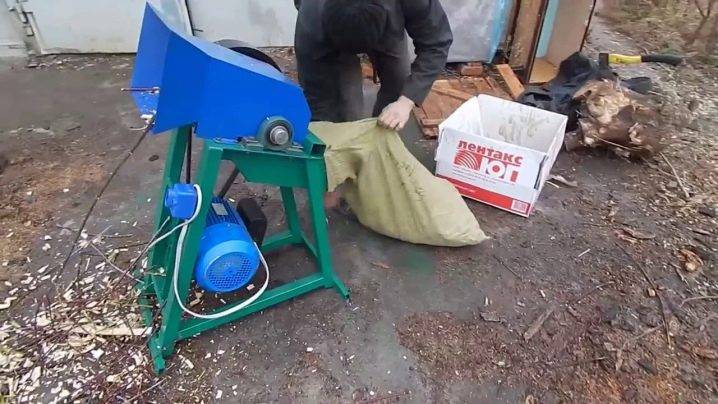

Измельчитель веток своими руками (садовый, самодельный)

Каждому владельцу огорода или дачного участка время от времени приходится избавляться от листьев и травы, в особенности, когда речь заходит об уборке сада. Многие используют собранный материал для приготовления органических удобрений или мульчи, нередко ветки, точнее, полученные из них опилки и щепы,применяются и для отопления.

В этом случае, обойтись без такого универсального и практичного приспособления, как измельчитесь травы и веток, достаточно сложно.

Особенности и преимущества

Садовый электрический измельчитель – это универсальное устройство, с помощью которого вы в рекордно короткие сроки сможете переработать собранный на участке неликвид. Измельченный материал может использоваться для приготовления компоста, зеленого удобрения, мульчирования почвы вокруг кустов и плодовых деревьев.

Благодаря простому и малогабаритному устройству ответ на вопрос «как измельчить траву в порошок» перестанет вас волновать – вы с большой производительностью сможете самостоятельно формировать витаминные чайные смеси и заготавливать приправы на зиму.

Профессиональный измельчитель веток

Устройство измельчителя

Классический измельчитель для травы по принципу действия несколько напоминает мясорубку или блендер. В его комплектацию входят следящие основные элементы:

• приемный бункер;
• ножевая группа;
• двигатель.

Некоторые модели оснащаются транспортерами для подачи сырья и удаления переработанной массы из бункера, любительские в основном отличаются ручной загрузкой/выгрузкой, а также существенно меньшей мощностью.

Ножевая группа может быть дисковой (такие изделия прекрасно справляются с процессами перемалывания травы, сена, небольших веток) или фрезерной (промышленные измельчители для веток диаметром порядка 20-25 см).

Принцип работы дробилки

В целом измельчители травы могут быть классифицированы следующим образом:

• любительские – малогабаритные изделия с дисковыми режущими механизмами и мощностью до 2,5 кВт;
• полупрофессиональные – укомплектованные двигателем модели мощностью порядка 4 кВт;
• профессиональные – габаритные и обладающие большим весом установки мощностью от 14 кВт, оснащенные транспортерами, втягивающими воронками и фрезерными ножевыми группами.

Самодельный измельчитель веток

Несмотря на то, что измельчитель Зубр садовый считается одним из наиболее полезных в хозяйстве агрегатов, стоимость его достаточно высока, и не каждый дачник и даже фермер с легкостью решится на его покупку. Альтернатива есть всегда – вы можете смастерить измельчитель веток своим руками. Безусловно, самоделка может быть менее производительной, однако и стоимость ее существенно ниже, чем у заводского изделия.

Садовый измельчитель своими руками из болгарки

Самодельный измельчитель с точки зрения конструкции мало чем отличается от того, которые нам предлагает современный рынок сельскохозяйственной техники. Функцию бункера может выполнять любая старая металлическая емкость большого объема – ведро, кастрюля или бочка. В днище емкости следует заранее просверлить функциональное отверстие для прибора, приводящего в движение ножевую группу.

Мы используем наиболее простой способ и сделаем двигатель из болгарки своими руками.

Садовый измельчитель из болгарки

Что касается режущего механизма, его можно изготовить самостоятельно или приобрести готовый – мы рекомендуем именно этот вариант. Однако если вы планируете сделать ножевой блок своими руками, лучшим решением будет использовать металлическую пластину с заточенной кромкой.

Следует отметить, что все самодельные садовые приспособления должны отличаться надежностью и устойчивостью, в особенности, если их конструкция предполагает использование ножей.

Предлагаем следующий вариант конструкции:

• непосредственно веткоизмельчитель в сборе – бункер с присоединенными и надежно закрепленными болгаркой и ножевым механизмом;
• металлический каркас, изготовленный из трубы и обладающий достаточно большим весом, в который будет помещаться сделанный нами прибор;
• защитная крышка для бункера.

Руководство по изготовлению

Сразу следует оговориться, что даже самая простая конструкция не получится, если дачник не владеет слесарными навыками. Придется работать не только руками, но и головой – за основу берется чертёж, его нужно уметь читать.

Когда схема будет подобрана, занимаются заготовкой необходимых материалов и деталей. Прежде, чем собрать дачный измельчитель, все работы разделяют на этапы.

Подбор двигателя и расчет ременной передачи

Для выбранного типа шредера не имеет значения количество оборотов мотора – нужную скорость вращения даст сам привод. Поэтому слишком мощный двигатель брать не стоит.

Дробилка для веток будет нормально работать и при 1500 об./мин. Оптимальный вариант для дачника – 2,5-3,5 кВт. Для мини-тракторов и мото-блоков следует выбирать двигатель мощностью в 5-6 л.с.

Важно! Главный критерий, на который обращают внимание, – диаметры шкивов. При этом скорость вращения ножей в производительности роли особой не играет. Здесь важно прилагаемое усилие (т.е

крутящий момент)

Здесь важно прилагаемое усилие (т.е. крутящий момент)

Пример измельчителя веток с двумя валами

Образец расчета

Предположительно в хозяйстве имеется двигатель на 2800 об./мин. К нему решили подключить дробилку для веток. Но оптимальным решением является количество оборотов вдвое меньше (1400). Снизить параметр можно, если диаметры валов между собой будут отличаться в 2 раза. Иными словами, у ведущего шкива размер должен составлять 100 мм, у ведомого – 200.

Обратите внимание! Расстояние между шкивами особого значения не имеет. Хотя чересчур длинный ремень хуже натягивается, отчего падает КПД передачи

Подготовка материалов

Чтобы изготовить измельчитель веток садовый электрический своими руками, не обязательно закупать новые материалы. Для этого вполне подойдут подручные средства.

У хорошего хозяина в сарае всегда найдется несколько видов металлопроката, необходимых для изготовления рамы:

• трубы профильные 40х40 мм или круглые на 32-48 мм;
• уголки по 35 мм, сваренные коробочкой, и разнополочные одинарные с параметрами 50-63 мм;
• швеллера №№ 6.5-10.

Для изготовления шредера придется купить от 20 до 25 дисковых пил, что обеспечит рабочую часть шириной в 80 мм. В комплект к дискам понадобятся поставочные шайбы диаметром 20 мм.

Пример измельчителя из дисковых пил

Для рубильной машины берут также:

• вал с подшипниками;
• листовой металл в 5 мм на кожух и в 1-2 мм для бункера;
• круг стальной (его параметры подбираются, исходя из мощности двигателя);
• болты с гайками М12-16 (необходимы для креплений).

Заготовив все необходимое, можно приступать к сборке агрегата.

Изготовление рамы

Подготовив заранее чертеж будущего устройства, для начала изготавливают раму, к которой будут крепиться узлы.

Чтобы измельчение веток не утомляло, при сварке уголков (или труб) нужно придерживаться таких рекомендаций:

• высота рамы подбирается под рост работника;
• для устойчивости конструкции ее ширина должна быть не меньше 0,5 м;
• поперечины, приваренные к стойкам, обеспечат жесткость станины;
• для мобильности агрегата рекомендуется поставить раму на колеса и приделать ручку.

Важно! Мотор не должен выходить за габарит рамы. Поэтому его сразу следует поместить в створ

Этапы создания измельчителя

Постройка агрегата своими руками- сложная работа, требующая определенных познаний и навыков:

• понятие о конструировании механизмов, расчете передач,
• умение построения и чтения чертежей,
• познания в электротехнике для подбора и подключения электродвигателя, схемы пуска и управления,
• слесарный опыт,
• навыки сварщика.

Прежде всего следует продумать конструкцию, подготовить материалы и инструменты, сделать расчеты и эскизный чертеж.

Чертежи и расчеты

Эскиз можно сделать по старинке, от руки или же использовать CAD-программу. Сегодня доступно много бесплатных и условно-бесплатных программ, мало чем уступающим известным, но очень дорогим продуктам корпораций AutoDesk, PTC, Dassault и других.

Основные узлы создаваемой конструкции будут следующими:

• несущий каркас,
• электродвигатель,
• вал с рабочим органом,
• загрузочная горловина, или бункер,
• корпус.

Чертеж двухвалкового шредера

Исходя из типа применяемого измельчительного механизма, конструкция вала может различаться.

Наиболее простым, но и самым маломощным вариантом будет набор закрепленных на валу 15-30 дисков циркулярной пилы. На валу собирают режущий пакет, прокладывая между соседними дисками шайбы такой же толщины и диаметром почти до основания зубцов пилы. Пакет плотно крепят на валу. Вал и электродвигатель снабжаются шкивами, привод осуществляется ременной передачей. Это будет производительный (для тонких веток) садовыйизмельчитель.

Если же требуется измельчать ветви солидного диаметра толщины, то лучше выбрать ножевую конструкцию режущего барабана.

Рабочий вал

1-3 ножа ставят в плоскости оси вала либо под острым углом к ней. Их количество увеличивают, если требуется изрубить ветки помельче.

Для совсем уж толстых веток следует выбрать двухвалковую схему режущего органа. Такой механизм лучше уравновешен, в нем возникают меньшие нагрузки на каркас и стенки бункера.

В боковых пластинах рамы установлены шарикоподшипники, обеспечивающие вращение рабочих валов агрегата. Зубчатые колеса входят в зацепление и синхронизируют вращение валов. Вращение от электромотора передается цепным или ременным приводом.

Схема дробилки: 1 — Горловина 2 — рама, 3 — боковая несущая пластина, 4 — рабочий орган, 5 — приводной механизм, 6 — ременная передача, 7 — электромотор, 8 — основание двигателя

Если нужно быстро дробить тонкие ветви и траву- лучше применить высокооборотный двигатель. Для измельчения древесины больших диаметров подойдет мощный низкооборотный мотор с большим моментом вращения.

Инструменты и материалы

Для одновального агрегата с режущим органом из дисков циркулярной пилы необходимо:

1. электромотор 1,5-3 квт, на 220 вольт
2. шкив, 2 шт.,
3. ремень приводной автомобильный,
4. подшипник с обоймой крепления, 2 шт.,
5. трубы для постройки несущей рамы,
6. лист металлический, толщиной 2 мм для бункера и корпуса устройства,
7. провода, переключатели.
8. диски по дереву диаметром 180 мм, от 15 до 30,
9. разделительные шайбы большого диаметра, толщиной 5мм, на одну меньше, чем дисков
10. вал с шлицевым либо шпоночным креплением для шкива,

Чтобы изготовить одновальный шредер с ножевым барабаном, потребуется то же самое по пп. 1-7, и кроме того:

1. вал с проточенными фасонными пазами и резьбовыми отверстиями для крепления ножей, в соответствии с приведенной схемой,
2. ножи из высокопрочной инструментальной стали,
3. болты под шестигранный ключ, с пружинными гайками, 12 шт.

Рабочий вал: 1 — втулка, 2 — вал, 3 — нож, 4 — винт, 5 —шайба, 6 — стопорное кольцо, 7 — шестерня , 8 — подшипник

С одного конца вала также должно быть шлицевое или шпоночное крепление для шкива или зубчатого колеса привода.

Для двухвалковой схемы в дополнение к пп 1-7 и 11-13 потребуется:

• боковые металлические пластины, лист 10 мм, 2 шт.,
• шестерни для синхронизации вращения валов, 2 шт.,
• подшипники с крепящими их обоймами, 5 шт.,

Из инструментов понадобится

• болгарка для раскроя заготовок и зачистки швов,
• сварочный аппарат,
• набор ручного слесарного инструмента
• тестер,
• пальник,
• монтажный нож,

Разумеется, потребуется верстак с тисками, струбцины, наждачная бумага, эмаль и кисти для покраски.

Сборка шредера

После того, проведены расчеты и построен эскизный чертеж, подготовлены все материалы, можно приступать к сборке агрегата.

Ее следует проводить в такой последовательности:

• сборка рамы
• изготовление бункера
• сборка рабочего органа и закрепление его на раме,
• уставновка электромотора,
• мотнаж электрической схемы.

Прежде, чем включать устройство в сеть, необходимо провернуть его на несколько полных оборотов вручную, чтобы убедиться в точности сборки и нормальном функционировании всех подвижных деталей.

Зернодробилка из стиральной машины

Крупорушку можно изготовить, используя старую стиральную машинку. Принцип ее работы будет похож на работу кофемолки. То есть, исходный продукт будет измельчен с помощью ножей, которые вращаются внутри барабана

Стиральные машины, по большей части имеют разные конструкции и поэтому важно понять сам принцип работы измельчителя на ее базе

Зернодробилка своими руками из стиральной машины

Первый двигатель, необходимо установить на дно бака машины. Там же монтируют сетку и выполняют окно, через которое будет выходить готовая продукция.

Другой двигатель устанавливают у входного отверстия, возле основания. Для предохранения узла от попадания пыли не эту конструкцию можно установить защитный кожух.

Валы двигателей должны вращаться разнонаправлено. Опыт показывает, что оптимальным решением будет их установка под углом в 25 градусов.

Размер бункера, через который будет осуществляться подача исходного сырья в дробилку. Опять же опыт показывает то, что измельчители, собранные на основании стиральной машины обладают высокой производительностью, и поэтому на бункер, имеет смысл установить щитовой затвор.

Перемолотое зерно должно поступать в емкость, которую надо установить под собранной установкой. Для повышения комфорта работы имеет смысл установить на выходной люк рукав, который не даст готовому продукту разлетаться в сторону.

Преимущества и недостатки самодельного устройства

Достоинств у садового измельчителя, сделанного своими руками, немало:

• низкая стоимость по сравнению с оборудованием заводского производства;
• возможность создания конструкции под конкретные цели. Например, часто переработанные ветки используются как топливо, что требует особой настройки агрегата для получения обрезков увеличенного размера;
• в самодельной конструкции можно использовать детали, которые без труда найдутся в любом гараже или мастерской;
• сделанный своими руками шредер можно использовать не только для дробления веток, но и для измельчения травы, овощей и фруктов — в качестве корма для домашних животных или в целях утилизации;
• при самостоятельном изготовлении оборудования появляется возможность задействовать свой ум и эрудицию, применить собственные навыки и умения. Успешно работающая конструкция послужит доказательством вашей состоятельности, как хозяина, повысит самооценку, поднимет авторитет у соседей и знакомых.

Что же касается недостатков, то их практически нет. Единственное, что хотелось бы отметить — оборудование этого типа относится к категории опасных, поэтому при изготовлении агрегата следует предусмотреть конструктивные элементы, обеспечивающие снижение рисков, а в процессе эксплуатации придерживаться правил обращения с подобными механизмами.

Измельчитель веток своими руками: чертежи

За основу берут готовое техническое решение, чертеж строят с учетом размеров имеющихся в наличии деталей. Чтобы сократить трудозатраты на подгонку узлов, на схеме указывают размеры, крепежные отверстия, сварные швы.

Дробилка древесных отходов своими руками изготавливается по таким чертежам:

1. Схема простого самодельного шредера, работающего от электрического двигателя.

2. Стационарный измельчитель роторного типа. У данной модели функции режущего инструмента выполняет дисковая фреза с 4 ножами.

3. Чертеж двухвалкового шредера. В этом изделии реализована функция самозахвата. При вращении валов, установленные на них ножи, легко перерубают ветки. Размер отходов 2-8 см.

4. Устройство для перемалывания травы. Чертежи траворубки и схема устройства в сборе.

Уход

Перед использованием оборудования необходимо тщательно изучить техническую документацию, чтобы по незнанию не вывести из строя механизм

Следует обратить внимание на такие моменты:

• Сырье, поступающее в машину должно быть того же размера, который предусмотрен инструкцией.
• Необходимо тщательно следить за сырьем, которое засыпается в дробилку, чтобы не попадали камни, стекло, пластик и другой материал.
• Стараться избегать попаданию в механизм корней с землей, которая находится на корневой системе.
• Чтобы увеличить срок эксплуатации измельчителя древесные отходы должны быть свежими.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;
• ножи, установленные на рабочем валу;
• раму (обычно металлическую);
• защитный кожух;
• короб, предназначенный для приема срезанной растительности;
• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Зависимость производительности от мощности двигателя и ременной передачи

Чтобы измельчить материалы больших размеров, переработать крупные объемы растительных остатков, рассматривают возможность повышения производительности агрегата. Этот показатель возрастает по мере увеличения мощности. Высокопроизводительные устройства служат дольше, т. к. лучше переносят интенсивные нагрузки. Но у такой техники есть и существенный недостаток – высокое потребление электроэнергии. Причем от мощности зависит тип нагрузки: подключение к одно- или трехфазному источнику питания.

Кроме того, на производительность оборудования влияет скорость вращения режущей кромки. Изменить этот показатель можно при помощи ременной передачи (используют шкивы разных размеров).

Например, чтобы машина уверенно перерабатывала древесные отходы, можно обеспечить скорость вращения режущей кромки 1500 об./мин.

Зависимость размера отходов от мощности агрегата:

• 1,5 кВт: растительные остатки (ветки, стебли), диаметр которых не более 20 мм;
• 3-4 кВт: мусор, содержащий включения до 40 мм;
• от 4 кВт и выше: органические остатки, диаметр которых находится в пределах 70-150 мм.

Высокопроизводительные устройства служат дольше

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

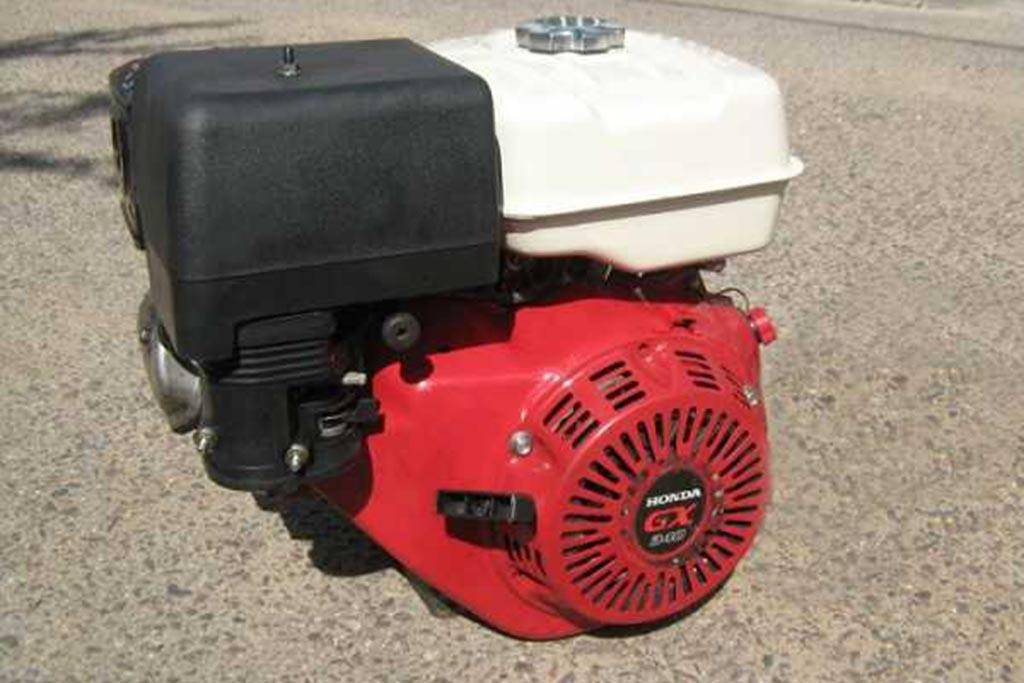

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Конструкция измельчителя для веток и травы

Назначение агрегата – быстро и безопасно измельчать растительный мусор. Основную функцию выполняет режущий блок. Ножи в движение приводит двигатель напрямую или посредством ременной передачи. Узлы устанавливают на устойчивую раму. Движущие элементы закрывают кожухом. Для подачи сучьев и выгрузки щепок делают два отделения.

Металлическая рама

Самодельному шредеру с мощным электрическим или бензиновым мотором нужен устойчивый прочный остов с местом для установки движка и прямоугольной опоры для режущего блока.

Для изготовления рамы шредера используют:

• профильную трубу на 25;
• уголок на 30;
• швеллер.

Крепежные элементы:

• уши под мотор,
• гайки,
• шпильки.

Двигатель

Полная автономность, работа в любом месте сада, независимость от розетки − преимущества бензинового движка. На самодельный шредер для переработки веток, помидорной ботвы, травы ставят мотор от мотокультиватора, мотоблока мощностью 6 л. с. Его переставляют с одного агрегата на другой.

Нужен редуктор, обеспечивающий поворот на 90°, если у бензинового мотора вал горизонтальный, а у измельчителя вертикальный.

Расходы на электроэнергию ниже, чем на бензин, поэтому если на участке есть сеть, на агрегат ставят электромотор. Чтобы рубить ветки толщиной 2-3 см достаточно 3-х фазного электродвигателя на 2200-3500 Вт. Делая маломощную траворезку, берут движки от бытовых устройств. Их снимают со стиральных машин, пылесосов.

Ножи

Толщина перерабатываемых измельчителем веток зависит от устройства режущего блока. В самодельных конструкциях реализуют несколько вариантов:

• для измельчения сучьев диаметром 7-8 см на вал устанавливают несколько фрез;
• режущий блок молоткового типа для перемалывания тонких прутьев;
• универсальный режущий механизм делают из 15-30 дисковых пил, насаженных на вал;
• ножи от заводской садовой техники – кусторезов, газонокосилок;
• измельчать траву − триммерная леска;
• дробилка для пней из рубанка;
• два вала с 3-4 стальными ножами для перерубания веток кустарников, деревьев.

Самодельные ножи делают из рессор.

Защитный кожух

Чтобы стружки не разлетались по сторонам, нужен защитный кожух. Его делают из листовой стали толщиной не менее 1,5 мм. Жесть для этой цели не подходит. При активной эксплуатации измельчителя она быстро деформируется от сильных ударов щепок.

Емкость для приема опилок

Для сбора мелкого мусора приспосабливают старые хозяйственные мешки, коробки, ведра, баки. Для мощных агрегатов бункер сваривают из стальных листов, клепают из оцинковки.

Электрические провода и кнопка пуск/стоп

Для включения, выключения самодельного агрегата используют кнопочный пост, рассчитанный на соответствующий ток. Его назначение:

• отключение, включение электрооборудования;
• изменение направления вращения (реверс).

Для подключения движка к трехфазной сети нужен пятижильный гибкий медный кабель в двойной изоляции, для однофазной бытовой сети достаточно трехжильного.

Уход

Перед использованием оборудования необходимо тщательно изучить техническую документацию, чтобы по незнанию не вывести из строя механизм

Следует обратить внимание на такие моменты:

• Сырье, поступающее в машину должно быть того же размера, который предусмотрен инструкцией.

• Необходимо тщательно следить за сырьем, которое засыпается в дробилку, чтобы не попадали камни, стекло, пластик и другой материал.
• Стараться избегать попаданию в механизм корней с землей, которая находится на корневой системе.
• Чтобы увеличить срок эксплуатации измельчителя древесные отходы должны быть свежими.

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

• дрелью либо перфоратором;
• старым рабочим пылесосом;
• ненужной электропилой;
• двигателем от насоса;
• бензиновым или электрическим мотоблоком;
• любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Как сделать дисковую дробилку?

Если вам пришелся по душе данный вид измельчителя, то надо понимать, что для его сборки потребуются хорошие навыки сварочных работ. Кроме того, нужно подготовить следующие материалы:

• стальной лист толщиной от 10 до 16 мм;
• то же, толщиной 5 мм – на кожух и загрузочный бункер;
• высокоуглеродистая сталь для ножей, подойдет автомобильная рессора;
• трубы круглые или профильные, чтобы сварить раму;
• стальной вал диаметром 20 мм;
• 2 подшипника качения №307 или другие;
• крепеж (болты с гайками)
• шкивы, ремень.

На различных интернет-ресурсах можно отыскать всякие чертежи измельчителя веток, мы предлагаем вашему вниманию один из популярных вариантов:

Из толстого металла вырезается правильный круг диаметром 400 мм, по его центру делается отверстие для вала. Шкивы и вал надо выточить на токарном станке, при этом на концах вала следует нарезать резьбу для крепления маховика и шкива. Ножи можно сделать в домашних условиях, следуя чертежу, в крайнем случае поручить это дело фрезеровщику. Далее, из стального листа необходимо сварить защитный кожух с бункером, из него же изготовить обоймы для подшипников с отверстиями.

По сути, самодельный измельчитель веток представляет собой режущий механизм, закрепленный на раме произвольной конструкции. Двигатель привода можно разместить в удобном месте в зависимости от длины ремня. Не забудьте крепление двигателя сделать скользящим, чтобы ремень можно было натянуть. Вал механизма также устанавливается на раму, к нему прикрепляется шкив и маховик. Ножи следует прикрутить к маховику болтами таким образом, чтобы угол их наклона составлял 30°. Для этого надо приготовить специальные стальные подкладки.
