Как проверить якорь от болгарки мультиметром

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Как проверить якорь болгарки на исправность

Мультиметр — универсальный инструмент, часто используемый для проверки якоря Многих интересует, как правильно проверять якори, установленные в болгарках от Бош или Интерскол. Прежде чем приступить к диагностике, необходимо провести предварительный визуальный осмотр. С его помощью можно увидеть видимые причины поломки.

Например, таким образом можно будет определить, не оплавилась ли проводка. Если внимательно осматривать деталь, можно заметить различные вмятины или погнувшиеся участки.

Также визуальный осмотр проводится, чтобы убедиться в том, что на витках отсутствует припой и другие токопроводящие элементы. Дело в том, что они нередко становятся причиной появления короткого замыкания, которое приводит к выгоранию ламелей.

Восстановление катушек

Перемотать якорь электродвигателя можно в условиях гаража, только требуется быть осторожным при нанесении каждого витка. Медная проводка подбирается аналогичной намотанной. Сечение нельзя менять, это приведёт к нарушению скоростных режимов работы двигателя. Бумага диэлектрическая потребуется для отделения обмоток. Катушки в конце заливают лаком.

Потребуется паяльник и навыки его использования. Места соединений обрабатывают кислотой, для нанесения оловянно-свинцового припоя пользуются канифолью. При демонтировании старой обмотки подсчитывают количество витков и наносят аналогичное количество новой намотки.

Корпус должен быть очищен от старого лака и других включений. Для этого подходит напильник, наждачка или горелка. Для якоря изготавливают гильзы, материалом служит электротехнический картон. Полученные заготовки укладывают в пазы. Намотанные катушки следует делать правыми витками. Выводы со стороны коллектора перематывают капроновой нитью.

Каждый провод припаивается к соответствующей ламели. Сборка должна заканчиваться очередными замерами сопротивления контактных соединений. Если все в норме и нет коротких замыканий можно проверять работу электродвигателя под напряжением.

Как контролировать состояние щеток

Устанавливая новые угольные щетки, рекомендуется обязательно притирать их для лучшего прилегания к поверхности коллектора.

Лучше всего подгонять угольные щетки на самодельном притире. Притир представляет собой вал, на котором закреплена наждачная бумага. Проще всего вал выполнить из дерева диаметром, равным диаметру коллектора, проточив заготовку на токарном станке. Внутрь вала плотно по оси вставляется металлический стержень. Приспособление крепится в патрон электродрели, дрель включается, и щетки подводятся к вращающемуся наждачному кругу.

Подгонку следует проводить осторожно, периодически прикладывая щетки к коллектору ротора для проверки их на просвет. Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей. Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе

Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры

Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры

Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей. Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры.

Щетки не должны болтаться в щеткодержателе, а плотно прижимаются к ламелям коллектора. Сила прижима регулируется пружинами в щеткодержателе.

Искрение неисправного коллектора

Увеличение искрения на коллекторе ротора может появляться в связи с коротким замыканием якоря, обрывом катушек якоря, коротким замыканием обмоток на корпус якоря. Все эти неисправности устраняются только при капитальном ремонте ротора.

Что делать при появлении перечисленных отклонений в работе?

Частота вращения якоря электродвигателя поддерживается постоянной. При холостых оборотах неисправность может не проявляться. Под нагрузкой трение компенсируется увеличением тока, протекающего через обмотки. Если стали заметны отклонения в работах болгарки, дрели, стартера, то нужно снять подачу напряжения.

Дальнейшая эксплуатация приборов приводит к пожару по другому к поражению человека электрическим током. В начале рекомендуется осмотреть корпус изделия, оценить проводку на целостность, отсутствие оплавленных частей не повреждения изоляции. Для прикосновений проверяют температуру всех частей прибора. Рукой пробуют , он должен перемещаться легко, без заеданий. Если механические части целые не нет загрязнений переходят к разборке.

Перемотка якоря

Якоря для болгарок УШМ поддаются перемотке в домашних условиях. Для этого нужно иметь определенные умения при работе с паяльником. Чтобы осуществить перемотку якоря своими руками, потребуется:

провод с медной жилой, которая соответствует предыдущему проводнику;
диэлектрическая бумага, чтобы изолировать обмотку;
лак для заливки катушек;
паяльник.

Схема перемотки:

убирание предыдущих обмоток – стараться не испортить поверхность корпуса. При появлении повреждений произвести шлифовку наждаком или напильником;
осмотр коллектора – значение сопротивления контактов ламели в сравнении с оболочкой не должно превышать 0,25 Мом;
подчищение коллектора от старых проводов – разработка пазов для вставки концов новых проводов;
постановка гильз – они изготавливаются из материала, не проводящего ток, например, электротехнический картон. Размер их равен 0,3 мм;
перемотка катушек – окончание нового провода присоединяется к концу ламели. Перематываем по направлению против часовой стрелки. Вблизи коллектора закрепить провода хлопчатобумажной ниткой;
контроль на отсутствие замыканий – замерить сопротивление тестером;
нанесение лака или эпоксидки для закрепления намотки – произвести сушку в духовке или использовать средства, которые быстро высыхают.

Если выполнить подобные действия не удается, то можно произвести замену якоря болгарки.

Проверка исправности статора

Статор – это неподвижная часть электродвигателя, создающая электромагнитное поле, в котором вращается ротор. Причиной отказа часто бывает либо короткое замыкание, либо обрыв витков обмотки (катушки) статора.

Пошаговые инструкции

Проверить статор также можно при помощи мультиметра:

Разъемы щупов вставляют в соответствующие гнезда на корпусе тестера.
Прибор устанавливают в режим измерения сопротивления. Диапазон измерений ставят от 20 Ом до 200 Ом.
Щупы поочередно подносят к обмоткам и фиксируют показания на экране.

Расшифровываем результаты

Тестер везде фиксирует одинаковое сопротивление – катушка статора (обмотка) исправна.
В некоторых точках сопротивление отличается – есть короткое замыкание в обмотке, либо имеется обрыв одного из витков.

Таким образом, имея в своем распоряжении даже самый простой мультиметр, можно определить характер неисправности болгарки и принять взвешенное решение о том, стоит ли ее ремонтировать или лучше приобрести новую. Хотя, для диагностики лучше все-таки сдать инструмент в мастерскую, где больше возможностей и приборов для экспертного заключения.

Теперь вы знаете, как проверить болгарку мультиметром.

Вопрос — ответ

Вопрос: Так все-таки как правильно называть подвижную часть двигателя «ротор» или «якорь»?

Ответ: В том, что касается болгарки, в отношении вращающейся части электродвигателя используют оба термина.

Вопрос: Какой мультиметр лучше использовать для прозвонки болгарки?

Ответ: Можно одинаково успешно использовать оба вида – и аналоговый и цифровой. Оба прибора одинаково эффективно покажут величину интересующих параметров. Но непрофессионалы чаще используют цифровой.

Вопрос: Можно ли перемотать обмотку ротора в домашних условиях, если при прозвонке мультиметром была обнаружена неисправность обмотки?

Ответ: Если вы хорошо разбираетесь в электротехнике и конкретно в электродвигателях, то можете рискнуть. Но для этого понадобится крайне аккуратно работать, соблюдая схему намотки и избегая повреждения контактов коллектора при удалении сгоревшей обмотки.

Вопрос: Перед пропиткой новой обмотки перемотанного ротора нужно проверять ее мультиметром?

Ответ: Чтобы исключить наличие пробоя свежей обмотки, ее обязательно нужно проверить мультиметром. И только после этого можно прогревать якорь и пропитывать новую обмотку эпоксидной смолой.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Нужно понимать, что якорь небольшого двигателя строительного инструмента, имеет обмотку и магнитопровод, где расположен вал вращения. Если же вам что-то непонятно, пишите мне!

Неисправность якоря

Существуют критерии, на основании которых можно сделать вывод, что требуется ремонт якоря:

увеличивается количество искр, исходящих от щеток на коллекторе двигателя;
появляется вибрация при небольшой скорости;
рабочий вал начинает перемещаться в разных положениях.

Наличие этих признаков свидетельствует о поломке якоря. Последующее пользование может быть опасным.

Известны следующие повреждения якоря:

обрыв проводников электрического тока;
замыкание между витками;
нарушение изоляции, что приводит к замыканию обмотки на металлическую поверхность ротора;
распаивание окончаний коллектора;
неодинаковое истирание коллектора.

В итоге этих неисправностей двигатель постепенно перестает работать. Чтобы выяснить причину отказа работы углошлифовальной машины, следует провести диагностику. Она может быть осуществлена визуально или с применением соответствующих приборов.

Проверка ротора болгарки различными методами

Некоторые испытывают неработающий инструмент тестером. Достаточно правильное решение проблемы, но в данном случае этот измерительный прибор, к сожалению, мало что может нам показать.

Нужно понимать, что якорь небольшого двигателя строительного инструмента, имеет обмотку и магнитопровод, где расположен вал вращения. Один конец заканчивается ведущей шестерней, другой коллектором с ламелями. Магнитопровод имеет мягкие пластины и пазы, которые покрыты специальным покрытием для изоляции.

Как показывает внутренняя схема ротора, в пазах детали есть проводники якорной обмотки, их два. Каждый из них является половиной витка, края которого соединены в ламелях парно. В одном пазу размещены: первый виток (его начало) и последний (конец), что замыкаются на одну ламель.

Итак, как проверяется якорь болгарки? Неполадки ротора могут случиться только в некоторых случаях и по следующим причинам:

Обрыва токопроводников;
Межвиткового замыкания;
Пробоя изоляции. В этом случае получается замыкание обмотки на металлическую основу якоря, в большинстве случаев виной такой поломки является нарушение изолирующей обмотки проводников;
Распайки коллекторного вывода;
Неравномерно изношенного коллектора.

Если якорь не исправен, это приводит к перегреву двигателя, из-за чего плавится изоляционная защита, итог – короткое замыкание витков. Далее происходит самостоятельное отпаивание контактов, служащих соединением обмотки ротора и пластин коллектора. Ток перестает подаваться и двигатель инструмента не функционирует.

Статор болгарки так же может быть причиной выхода из строя электроинструмента.

Способы проверки и диагностирования

Как проверять ротор болгарки на работоспособность? Провести проверку места поломки двигателя при его неисправности просто необходимо – ведь именно эта процедура поможет понять, какая часть механизма работает, а какая – уже нет. Диагностика проводится несколькими способами:

визуальным;
при помощи мультиметра;
лампочкой;
специальными приспособлениями.

Иногда даже визуального осмотра достаточно, чтобы понять, что произошло короткое замыкание. На детали в этом случае будет видна, к примеру, незащищенная обмотка, провода, где будет оплавлена изоляция

Также стоит обращать внимание на обугленный лак или его запах после перегрева двигателя

Нарушение контакта происходит также из-за сбора пыли (графита от щеток) на ламелях. Его не сложно заметить, как и почистить якорь от такого мелкодисперсного мусора.

Прибор под названием «мультиметр» так же помогает установить поломку электрического прибора. Достаточно уставить сопротивление на 200 Ом и поставить щупы на две рядом расположенные ламели. Сопротивление между всеми пластинами будет одинаковым при нормальном функционировании детали. Если показатель меньше 1 Ома – значит дело в замыкании витков. Когда показатель больше единицы – это означает обрыв витков обмотки. Прибор может даже зашкаливать, так как сопротивление в последнем случае может быть очень велико. С использованием аналогового мультиметра стрелка качнется вправо до самого конца, цифровой прибор измерения не покажет ничего.

Мультиметр, по сути, это тот же тестер, определяющий сопротивление в нужных местах электроинструментов.

Когда нет прибора по определению и вычислению сопротивления, можно использовать простую лампочку в 12 вольт и мощностью 40 Вт. К лампочке присоедините два провода. Там где будет минус, нужно сделать разрыв. Далее подаем напряжение. Концы провода на разрыве прикладываем к пластинам коллектора и прокручиваем его. Когда при такой манипуляции лампочка горит без смены яркости, то замыкания нет.

Иной метод проверки касается пробоя тока на массу. Для этого связываем один провод с ламелями, а второй с железом якоря. После проводим такую же манипуляцию с валом. При нарушении работы в детали, лампочка будет светиться.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков

Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Тяговый электродвигатель: назначение и применение

Соединение звездой и треугольником обмоток электродвигателя

Самостоятельная проверка якоря электродвигателя легко может быть выполнена в домашних условиях. Это позволит, во-первых, самостоятельно восстановить работоспособность инструмента, во-вторых, не переплачивать специалисту за достаточно простую операцию. Для проверки понадобится только отвертка и мультиметр. Дополнительно можно приобрести специальный приборчик для определения межвиткового замыкания.

Применение мультиметра

Теперь надо проверить возможность обрыва обмоток статора. На шкале мультиметра выставляем переключатель в сектор замера сопротивления. Не зная величину измерения, выставляем максимальное значение величины для вашего прибора. Проверяем работоспособность тестера.

Касаемся щупами друг друга. Стрелка прибора должна показывать 0. Проводим работу, касаясь выводов обмоток. При показании бесконечного значения на шкале мультиметра обмотка неисправная и статор следует отдать в перемотку.

Проверяем возможность короткого замыкания на корпус. Такая неисправность вызовет снижение мощности болгарки, возможность поражения электротоком и увеличения температуры, при работе. Работа проводится по той же схеме. Включаем на шкале замер сопротивления.

Красный щуп располагаем на выводе обмотки, черный щуп крепим на корпус статора. При коротком замыкании обмотки на корпус на шкале тестера значение сопротивления будет меньшим, чем на исправной. Эта неисправность требует перемотки обмоток статора.

Настало время провести замеры и проверить, есть ли межвитковое замыкание обмотки статора. Для этого измеряется значение сопротивления на каждой обмотке.

Определяем нулевую точку обмоток, замерив сопротивление для каждой из них. При показании на приборе наименьшего сопротивления обмотки, ее следует менять.

Как определить неисправность якоря болгарки

Признаками поломки якоря болгарки являются: повышенное искрение щёток на коллекторе мотора, вибрация мотора на малых оборотах, вращение рабочего вала в разные стороны. Если такие симптомы присутствуют, работу инструментом следует прекратить — это опасно. Подозрения легко проверить с помощью несложных тестов.

Визуальный осмотр снаружи

Поиск неисправности следует начать с визуального осмотра болгарки:

Провести общий осмотр инструмента.
Обратить внимание на целостность сетевого шнура, наличие напряжения в розетке.
При помощи индикатора напряжения убедиться, что ток поступает на коллектор двигателя и кнопку пуска.

Индикатором проверяют целостность электрической цепи

Осмотр прибора изнутри

Если с питанием всё в порядке, но болгарка не работает, придётся вскрыть корпус, чтобы получить доступ к мотору. Как правило, разборка не представляет сложностей. Но необходимо придерживаться простых правил, которые позволят избежать неприятностей во время обратной сборки:

Обязательно отключить прибор от сети перед разборкой.
Снять со шпинделя рабочий диск и защитный кожух.
Произвести вскрытие корпуса в хорошо освещённом месте, на чистой поверхности стола.
Запомнить расположение всех деталей и узлов перед разборкой. Рекомендуется зарисовать или сфотографировать внутреннее устройство прибора.
Шурупы и винты крепления складывать в отдельном месте, чтобы не потерялись.

Осматривать мотор лучше всего под ярким освещением, чтобы все мелкие детали были хорошо различимы. Якорь должен свободно вращаться вокруг своей оси, правильно работающие подшипники не должны при работе издавать звук. На якоре не должно быть следов оплавившейся проводки, обмотки контура должны быть целыми, без разрывов. Можно понюхать ротор. При межвитковом замыкании изоляционный лак подгорает и издаёт устойчивый специфический запах. Но для такой диагностики необходим определённый опыт.

Прозвонка цепей тестером

Если визуальный осмотр не дал явных результатов, продолжить обследование рекомендуется при помощи мультиметра. Выставив тумблер переключения режимов в положение омметра (диапазон 200 Ом), необходимо двумя щупами «прозвонить» две соседние ламели якоря. Если сопротивление на всех витках одинаковое, это значит, что обмотки исправны. Если же на каких-то парах тестер показывает другое сопротивление или обрыв цепи — в этой катушке неисправность.

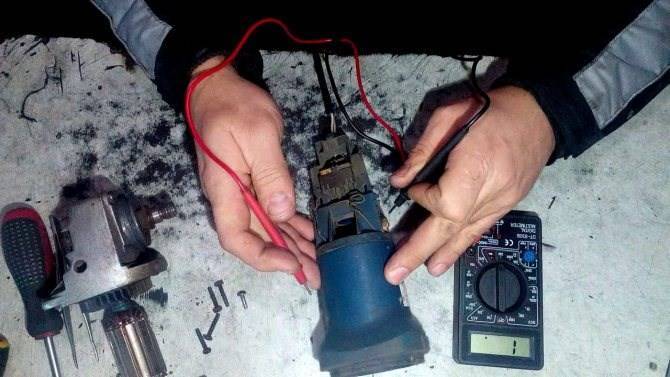

Мультиметром в режиме измерения сопротивления проверяют целостность катушек

Разрыв проводки может произойти между обмоткой и сердечником. Следует внимательно обследовать места соединения катушек с ламелями коллектора в нижней части якоря, визуально проверить пайку контактов.

Проверка контактов лампочкой

Если нет тестера, выйти из положения можно с помощью простой лампочки на 12 вольт. Мощность может быть любой, оптимально 30–40 Вт. Напряжение от аккумулятора 12 вольт надо подать на вилку болгарки, вставив в разрыв одного провода лампочку. При исправном якоре, если вращать шпиндель рукой, лампочка должна гореть, не изменяя яркости. Если накал меняется — это верный признак межвиткового короткого замыкания.

Если же лампочка не горит, то это может говорить о следующем:

Возможно зависание щёток в нерабочем положении. Сработалась подпорная пружина.
Произошёл разрыв питающего контура.
Произошло замыкание или разрыв в обмотке статора.

Существуют и другие способы диагностики, но они требуют более сложного оборудования, которое в домашних условиях обычно не применяют. Опытный мастер определит поломку с высокой степенью точности, используя «пробойник» или простейший трансформатор с разрезанным тороидальным сердечником и одной первичной обмоткой.

Диагностика прибором проверки якорей (дросселем)

Прибором проверки якорей определяют наличие межвиткового замыкания обмотки. Дроссель представляет собой трансформатор, у которого есть только первичная обмотка и вырезан магнитный зазор в сердечнике.

Схема прибора проверки якорей

Когда мы кладём ротор в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. Включите прибор и положите на якорь металлическую пластину, например, металлическую линейку или ножовочное полотно. Если имеется межвитковое замыкание, от местного перенасыщения железа пластина будет вибрировать либо намагничиваться к корпусу якоря. Поворачивайте якорь вокруг оси, перемещая пластину так, чтобы она лежала на разных витках. Если замыкания нет, то пластина будет свободно перемещаться по ротору.

Прибор проверки якорей

Как проверить якорь на болгарке?

Правила визуального осмотра

Стандартная диагностика предполагает зрительный анализ устройства. Нужно проанализировать целостность провода и подачу тока на коллектор мотора. При нормальной подаче питания следует осмотреть болгарку изнутри. Разобрать устройство не составит большого труда. Лучше всего при разборе сфотографировать расположение основных модулей устройства. После разборки провести зрительную проверку якоря на такие свойства:

ход якоря должен быть свободным;
отсутствие черных пятен и запаха, которые могут говорить об оплавлении обмотки, изоляционный лак которой оставляет следы;
отсутствие скомканных витков и остатков припоя, что приводит к короткому замыканию;
на контактах ламели не должно быть выгорания, иначе следует проверить связывание петушка ламели и шинки обмотки;
отсутствие изношенных или выгоревших пластинок;
пространство между ламелями не должно содержать графитовые остатки от щеток.

Если при зрительном осмотре не выявлены недостатки, то необходимо провести проверку приборами. Якорь на болгарке можно проверить как при помощи тестера, так и воспользовавшись обычной лампочкой.

Осмотр с помощью тестера

Мультиметр выставляется в положение омметра. Задается сопротивление 200 Ом. Щупы подсоединяются к ламелям, находящимся рядом друг с другом. Если значение на приборе меньше 1 Ом, то присутствует короткое замыкание. При значении больше среднего возможно наличие обрыва витков. При высоком значении сопротивления или отсутствии какого-либо значения (в случае применения цифрового прибора) также можно судить об обрыве.

Бывают ситуации, когда обрыв не обнаруживается. Тогда делается пробой на массу. При максимальном сопротивлении один из щупов ставится на вал, а другой перемещается по пластинкам. Если значение нулевое, то повреждения нет. Потом мультиметром таким же образом проверяется ротор. Щуп в этом случае перемещается по ламелям. При невозможности выполнить проверку тестером применяется лампочка.

Контроль при помощи лампочки

При отсутствии под рукой прибора многих интересует вопрос, как проверить болгарку на возможные поломки якоря. Подающий питание провод разрывается, и в место разрыва одного провода помещается лампочка. Затем вращается вал. По смене яркости лампочки можно судить о замыкании между витками. В случае отсутствия горения, возможны такие выводы:

расположение щеток не соответствует работающему положению, вследствие срабатывания подпорной пружины;
разрыв питающего контура;
замыкание либо разрыв в обмотке статора.

Можно прозвонить индикатором коротко замкнутых витков и прибором проверки якорей. Это может сделать опытный человек.

Ремонт болгарки своими руками: принцип и устройство аппарата

Починить болгарку дело не простое, нужно знать все тонкости и причины, по которым аппарат может выйти из строя. Например, ремонт асинхронного двигателя или искрящего коллектора, это не всегда под силу обычному человеку. И тут придется обратиться к мастеру. Для того чтобы понять в чем заключается устройство болгарки, нужно знать как работает данная техника. При помощи электроэнергии работает двигатель, который передает вращения на вал благодаря шестерне. На конце вала установлен круг отрезного или шлифовального типа.

Читать также: Как поднять груз на высоту своими руками

Качественность работы болгарки зависит от количества оборотов в минуту. Профессиональный инструмент способен развить скорость 1000 оборотов в минуту.

Если же этого не произошло, нужно понять, где именно произошла поломка. Состав болгарки может отличаться в зависимости от модели, но основные части у них одинаковые.

При разборе мы может увидеть 4 комплектующие:

Корпус, который состоит из 2-х частей;
Двигатель;
Редуктор;
Электрический компонент.

Как не странно в большинстве случаев поломка болгарок происходит из-за скопления пыли и как результат отхождения кнопки включения. Поэтому для начала нужно определить целостность электродрели, ее ламелей и аккумулятора. Все это не так сложно, достаточно знать как устроен аппарат. Если вы когда то изучали строение пылесоса или стиральной машины, то это покажется вам мелочью, а помочь сможет специальное видео.

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

снимаем защитный кожух, открутив один винт на хомуте;
откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.
